倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用,使斜撑梢与滑块产生相对运动趋势,使滑块沿开模方向及水平方向的两种运动形式,使之脱离倒勾。

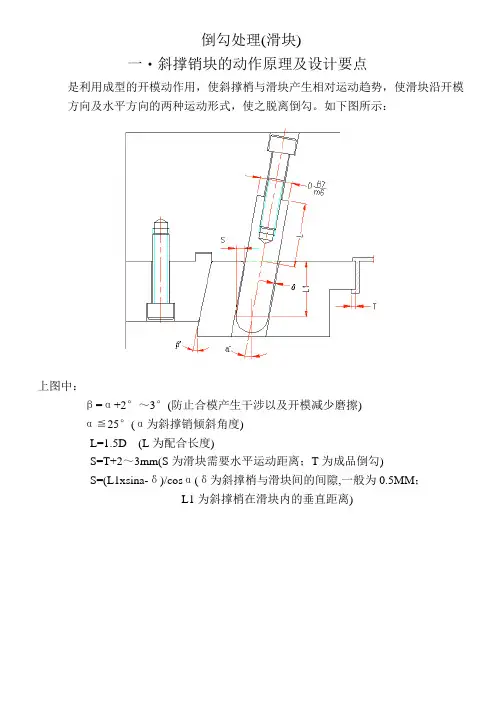

如下图所示:上图中:β=α+2°~3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2~3mm(S为滑块需要水平运动距离;T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM;L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作,使拔块与滑块产生相对运动趋势,拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式,使之脱离倒勾。
如下图所示:上图中:β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2~3mm(S为滑块需要水平运动距离;T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM;H为拔块在滑块内的垂直距离)C为止动面,所以拨块形式一般不须装止动块。
(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位,通常称此机构为止动块或后跟块。
常见的锁紧方式如下图:五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。
曲柄滑块机构设计步骤1. 确定设计需求和目标在进行曲柄滑块机构的设计之前,首先需要明确设计的需求和目标。
这包括了机构所需完成的功能、工作条件、负载要求等。
通过明确这些需求和目标,可以为后续的设计提供指导。
2. 确定机构类型和结构曲柄滑块机构有多种类型和结构,如单滑块曲柄机构、双滑块曲柄机构等。
根据具体的需求和目标,选择适合的机构类型和结构。
3. 进行初步设计在进行初步设计时,需要根据已确定的机构类型和结构,绘制出相应的示意图。
这可以帮助我们更好地理解机构的工作原理,并为后续的详细设计提供基础。
4. 进行运动分析在进行详细设计之前,需要对曲柄滑块机构进行运动分析。
通过分析机构各个零件之间的相对运动关系,可以确定各个零件的尺寸、形状和位置等参数。
5. 进行零件设计在进行零件设计时,需要根据已进行的运动分析,确定各个零件的尺寸、形状和位置等参数。
这包括曲柄、滑块、连杆等零件的设计。
6. 进行装配设计在进行装配设计时,需要将各个零件按照设计要求进行组装。
这包括确定各个零件之间的连接方式和位置,并确保机构能够正常工作。
7. 进行强度分析在进行强度分析时,需要对曲柄滑块机构的各个零件进行应力分析。
通过分析零件承受的载荷和应力情况,可以确定各个零件是否满足强度要求,并进行必要的优化。
8. 进行动力学分析在进行动力学分析时,需要对曲柄滑块机构的运动特性进行研究。
这包括机构的速度、加速度和运动轨迹等方面的分析,以便更好地理解机构的工作原理和性能。
9. 进行优化设计在完成初步设计、运动分析、零件设计、装配设计、强度分析和动力学分析后,可以根据实际情况对曲柄滑块机构进行优化设计。
通过优化设计,可以提高机构的性能和效率,并减少材料和成本的使用。
10. 进行制造和测试在完成设计后,需要将曲柄滑块机构进行制造和测试。
通过制造和测试,可以验证设计的正确性和可行性,并对机构进行必要的调整和改进。
通过以上步骤,我们可以完成曲柄滑块机构的设计。
倒勾处理(滑块)一‧斜撑销块的动作原理及设计要点是利用成型的开模动作用,使斜撑梢与滑块产生相对运动趋势,使滑块沿开模方向及水平方向的两种运动形式,使之脱离倒勾。
如下图所示:上图中:β=α+2°~3°(防止合模产生干涉以及开模减少磨擦)α≦25°(α为斜撑销倾斜角度)L=1.5D (L为配合长度)S=T+2~3mm(S为滑块需要水平运动距离;T为成品倒勾)S=(L1xsina-δ)/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM;L1为斜撑梢在滑块内的垂直距离)二‧斜撑梢锁紧方式及使用场合三‧拔块动作原理及设计要点是利用成型机的开模动作,使拔块与滑块产生相对运动趋势,拨动面B拨动滑块使滑块沿开模方向及水平方向的两种运动形式,使之脱离倒勾。
如下图所示:上图中:β=α≦25°(α为拔块倾斜角度)H1≧1.5W (H1为配合长度)S=T+2~3mm(S为滑块需要水平运动距离;T为成品倒勾)S=H*sinα-δ/cosα(δ为斜撑梢与滑块间的间隙,一般为0.5MM;H为拔块在滑块内的垂直距离)C为止动面,所以拨块形式一般不须装止动块。
(不能有间隙)四‧滑块的锁紧及定位方式由于制品在成型机注射时产生很大的压力,为防止滑块与活动芯在受到压力而位移,从而会影响成品的尺寸及外观(如跑毛边),因此滑块应采用锁紧定位,通常称此机构为止动块或后跟块。
常见的锁紧方式如下图:五.滑块的定位方式滑块在开模过程中要运动一定距离,因此,要使滑块能够安全回位,必须给滑块安装定位装置,且定位装置必须灵活可靠,保证滑块在原位不动,但特殊情况下可不采用定位装置,如左右侧跑滑块,但为了安全起见,仍然要装定位装置.常见六‧滑块入子的连接方式滑块头部入子的连接方式由成品决定,不同的成品对滑块入子的连接方式可能不同,具体入子的连接方式大致如下:简图说明简图说明滑块采用整体式结构,一般适用于型芯较大,强度较好的场合. 采用螺钉固定,一般型芯或圆形,且型芯较小场合.采用螺钉的固定形式,一般型芯成方形结构且型芯不大的场合下. 采用压板固定适用固定多型芯.七‧滑块的导滑形式块在导滑中,活动必须顺利、平稳,才能保证滑块在模具生产中不发生卡滞或跳动现象,否则会影响成品质品,模具寿命等。
曲柄滑块机构设计步骤一、引言在机械设计中,曲柄滑块机构是一种常用且重要的机械传动装置。
它由曲柄、连杆和滑块组成,能够将旋转运动转化为直线运动或者将直线运动转化为旋转运动。
曲柄滑块机构广泛应用于各种机械设备中,如发动机、压力机、工程机械等。
本文将详细介绍曲柄滑块机构的设计步骤,以帮助读者更好地理解和应用该机构。
二、曲柄滑块机构的基本原理曲柄滑块机构是一种将旋转运动转化为直线运动的机构。
它由曲柄、连杆和滑块三个部分组成。
曲柄通过轴承与机构的其他部分连接,当曲柄旋转时,连杆与滑块发生相对运动,使得滑块在直线上来回运动。
三、曲柄滑块机构设计步骤3.1 确定工作要求在设计曲柄滑块机构之前,首先需要明确工作要求。
这包括机构的工作速度、工作力矩、工作行程等。
根据具体的工作要求,可以确定曲柄滑块机构的设计参数。
3.2 选择曲柄和连杆的类型和尺寸曲柄和连杆是曲柄滑块机构的核心部件,其类型和尺寸的选择直接影响机构的性能。
常见的曲柄类型有圆盘曲柄、曲柄轴和曲柄连杆。
选择合适的曲柄类型和尺寸需要考虑到机构的工作要求和空间限制。
3.3 确定滑块的运动轨迹滑块的运动轨迹是曲柄滑块机构设计的关键。
根据机构的工作要求和曲柄连杆的类型,可以确定滑块的运动轨迹。
常见的滑块运动轨迹有直线运动、椭圆运动和抛物线运动等。
3.4 计算曲柄和连杆的尺寸根据滑块的运动轨迹和工作要求,可以通过运动学分析计算出曲柄和连杆的尺寸。
曲柄和连杆的尺寸需要满足机构的运动要求和强度要求。
3.5 进行曲柄滑块机构的动力学分析曲柄滑块机构的动力学分析是为了确定机构的驱动力和惯性力,以及滑块的加速度和速度等参数。
通过动力学分析可以评估机构的性能和稳定性,并进行必要的优化设计。
3.6 进行曲柄滑块机构的强度计算曲柄滑块机构的强度计算是为了确定机构的各个部件是否满足强度要求。
根据曲柄滑块机构的工作力矩和载荷情况,可以进行曲柄、连杆和滑块等部件的强度计算,以确保机构的安全可靠性。

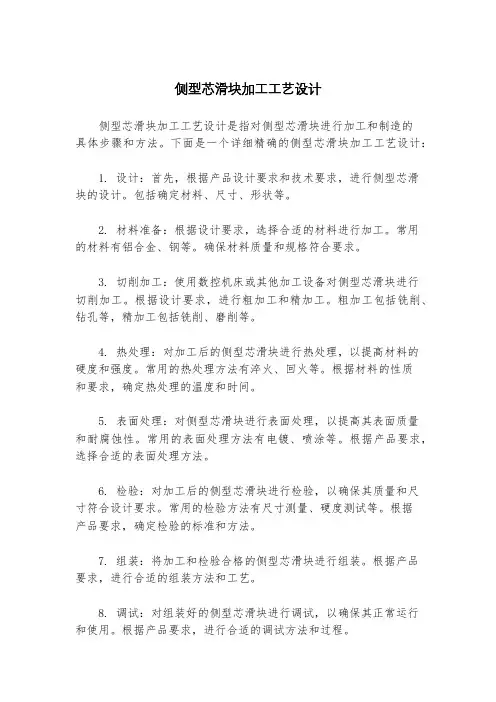

模具滑块设计标准《模具滑块设计标准》前言嘿,朋友们!咱们今天来聊聊模具滑块设计标准这个事儿。
你知道吗,在模具制造这个大领域里,滑块就像是一个小明星,虽然它看起来不大起眼,但作用可大着呢。
就好比搭积木的时候,有个小零件,缺了它整个造型就做不出来,滑块在模具里有时候就起着这么关键的作用。
随着制造业越来越发达,对模具的要求也越来越高,所以呀,咱们得有个标准来规范模具滑块的设计,这样才能做出质量好、效率高的模具呀。
适用范围这个模具滑块设计标准适用的场景可不少呢。
比如说咱们常见的注塑模具,像那些塑料小盒子、小玩具的模具,很多都需要滑块来帮助成型。
你想啊,如果要做一个有侧面凹陷或者凸起的小塑料件,要是没有滑块,这个形状怎么能做出来呢?再比如压铸模具,那些金属小零件,有时候形状很复杂,滑块就可以在金属液注入的时候,帮忙塑造出那些复杂的侧面结构。
还有吹塑模具,在制作一些有特殊形状的瓶子之类的产品时,滑块也能派上大用场。
简单来说,只要是模具中有需要在侧向进行脱模或者成型辅助的情况,这个滑块设计标准就适用啦。
术语定义1. 滑块- 说白了,滑块就是模具中能够进行侧向移动的部件。
你可以想象它就像一个小抽屉,在模具开合的过程中,它会按照一定的方向(通常是侧向)移动,来帮助成型或者脱模。
比如说在注塑模具里,当塑料成型后,滑块向侧面移动,这样产品就能顺利从模具里取出来了。
2. 斜导柱- 这是用来驱动滑块运动的一个关键部件。
它是一根倾斜的柱子,就像一个小斜坡一样。
当模具开合的时候,通过斜导柱的倾斜角度,把开模的力转化为滑块侧向移动的力,让滑块按照我们想要的方向动起来。
就好比你推一个带轮子的小箱子,如果你斜着推,箱子就会朝着斜的方向走,斜导柱对滑块的作用就有点像这个。
3. 滑块座- 滑块座呢,就是滑块的“家”,滑块安装在滑块座上,并且在滑块座上进行移动。
它为滑块提供了一个稳定的支撑平台,就像房子的地基一样。
如果滑块座不稳定,滑块在移动过程中就可能会晃动,这样就会影响模具的精度和产品的质量。

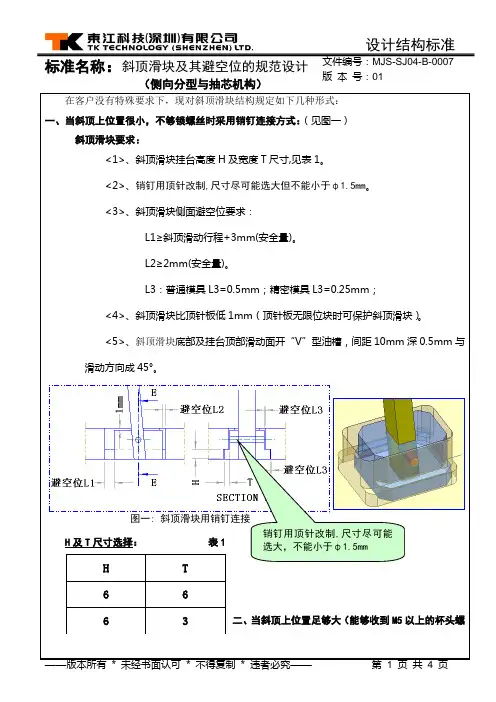

版本号:01 (侧向分型与抽芯机构)
