正弦波转方波电路

反相器正弦波转方波英文回答。

Introduction.An inverter is an electronic device that convertsdirect current (DC) to alternating current (AC). A square wave inverter is a type of inverter that produces a square wave output, which is a digital signal with two distinct voltage levels. Square wave inverters are often used in electronic devices, such as power supplies and audio amplifiers.Sine Wave to Square Wave.A sine wave is a continuous, periodic waveform that has a smooth, sinusoidal shape. A square wave is a digital waveform that has two distinct voltage levels, with sharp transitions between the two levels. To convert a sine wave to a square wave, a comparator circuit is used.Comparator Circuit.A comparator circuit is an electronic circuit that compares two input voltages and produces a digital output. The output of the comparator circuit is high when the first input voltage is greater than the second input voltage, and low when the first input voltage is less than the second input voltage.Inverter Circuit.An inverter circuit is an electronic circuit that uses a comparator circuit to convert a sine wave to a square wave. The inverter circuit consists of a sine wave input, a comparator circuit, and a square wave output. The sine wave input is connected to the first input of the comparator circuit, and the reference voltage is connected to the second input of the comparator circuit. The output of the comparator circuit is connected to the square wave output.Operation.When the sine wave input is greater than the reference voltage, the output of the comparator circuit is high. This causes the square wave output to be high. When the sine wave input is less than the reference voltage, the output of the comparator circuit is low. This causes the square wave output to be low.Applications.Square wave inverters are used in a variety of applications, including:Power supplies.Audio amplifiers.Electronic devices.Advantages.Square wave inverters have several advantages over sinewave inverters, including:Higher efficiency.Lower cost.Smaller size.Disadvantages.Square wave inverters also have some disadvantages, including:Higher harmonic distortion.Increased electromagnetic interference.Conclusion.Square wave inverters are a type of inverter that produces a square wave output. Square wave inverters are used in a variety of applications, including power supplies,audio amplifiers, and electronic devices. Square wave inverters have several advantages over sine wave inverters, including higher efficiency, lower cost, and smaller size. However, square wave inverters also have some disadvantages, including higher harmonic distortion and increased electromagnetic interference.中文回答。

正弦波方波三角波发生电路----9eef9958-7160-11ec-a078-7cb59b590d7d正弦波方波三角波发生电路正弦波&周期；方波&周期；三角波产生电路一、设计目的及要求：1.1. 设计目的：（1）.掌握波形产生电路的设计、组装和调试的方法；（2）. 熟悉集成电路：集成运算放大器LM324，掌握其工作原理。

1.2. 设计要求：（1）设计波形产生电路。

（2）信号频率范围：100hz——1000hz。

（3）信号波形：正弦波。

二、实验方案：为了产生正弦波，必须在放大电路里加入正反馈，因此放大电路和正反馈网络是振荡电路的最主要部分。

但是，这样两部分构成的振荡器一般得不到正弦波，这是由于很难控制正反馈的量。

如果正反馈量大，则增幅，输出幅度越来越大，最后由三极管的非线性限幅，这必然产生非线性失真。

反之，如果正反馈量不足，则减幅，可能停振，为此振荡电路要有一个稳幅电路。

为了获得单一频率的正弦波输出，应该有选频网络，选频网络往往和正反馈网络或放大电路合而为一。

选频网络由r、c和l、c等电抗性元件组成。

正弦波振荡器的名称一般由选频网络来命名。

正弦波发生电路的组成：放大电路、正反馈网络、选频网络、稳幅电路。

产生正弦波的条件与负反馈放大电路中产生自激的条件非常相似。

然而，在负反馈放大器电路中，信号频率到达通带的两端，导致足够的附加相移，从而使负反馈变为正反馈。

正反馈加到振荡电路中。

振荡建立后，它只是一个频率的信号，没有额外的相移。

(a)负反馈放大电路(b)正反馈振荡电路图1振荡器的方框图比较图1(a)和(b)就可以明显地看出负反馈放大电路和正反馈振荡电路的区别了。

由于=十、。

由于正负号的变化，正反馈的放大系数为： = 0，因此X振荡电路的输入信号xiif.a，式中a是放大电路的放大倍数，f是反馈网络的放大倍数。

..振荡条件：AF 1.幅度平衡条件：af=1相位平衡条件： AF= a+f=±2n振荡器在刚刚起振时，为了克服电路中的损耗，需要正反馈强一些，即要求|af| 1..这被称为起始条件。

内蒙古工业大学信息工程学院课程学习报告设计题目：如何实现正弦波、方波与三角波信号之间的变换课程名称：模拟电子技术班级：通信10-1 班姓名：学号：成绩：指导教师：设计题目：如何实现正弦波、方波与三角波信号之间的变换一、课题设计任务与要求1、输出电压：0-1V之间2、频率范围：20Hz-20kHz之间3、信号频率：1KHz的正弦波、2KHz的方波和三角波任务如下：1KHz的正弦波2KHz2KHz的方波2KHz二、总体电路设方案(1)函数信号发生器设计思路①产生正弦波可以通过RC文氏电桥正弦波振荡电路，通过控制RC的值达到选频即控制频率大小的目的。

②产生的方波经RC积分电路后输出，得到三角波，为调节幅值，则用电压跟随器隔离三角波输出端，再用电位器接在运放输出端调节电压输出幅值。

③要先产生方波，就必须先用电压比较器和稳压管组成方波产生电路，为调节幅值，则用专用的电压跟随器隔离方波产生端，再用电位器接在运放输出端调节电压输出幅值。

(2)函数信号发生器原理函数信号发生器是一种用来产生特定需要波形信号的装置，比较常见的有方波、三角波、正弦波和锯齿波发生器。

本实验用来产生正弦波--方波--三角波信号。

正弦波发生器：采用RC桥式振荡电路实现输出为正弦波。

②正弦波转换成方波发生器:采用电压比较器与稳压管相结合，实现输出为方波。

③方波转三角波发生电路：将RC积分电路与运放结合，实现方波转三角波。

（图一）正弦波发生电路图（图二）正弦波转换成方波发生电路图（图三）方波转换成三角波发生电路图错误!未指定书签。

三、电路设计与原理说明1、正弦波发生电路的工作原理正弦波产生电路的目的就是使电路产生一定频率和幅度的正弦波，我们一般在放大电路中引入正反馈，并创造条件，使其产生稳定可靠的振荡。

正弦波产生电路的基本结构是：引入正反馈的反馈网络和放大电路。

其中：接入正反馈是产生振荡的首要条件，它又被称为相位条件；产生振荡必须满足幅度条件；要保证输出波形为单一频率的正弦波，必须具有选频特性；同时它还应具有稳幅特性。

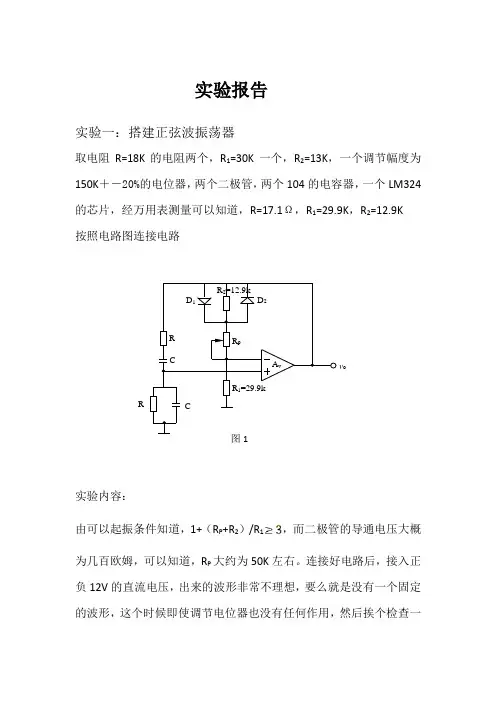

实验报告实验一：搭建正弦波振荡器取电阻R=18K 的电阻两个，R 1=30K 一个，R 2=13K ，一个调节幅度为150K ＋－20%的电位器，两个二极管，两个104的电容器，一个LM324的芯片，经万用表测量可以知道，R=17.1Ω，R 1=29.9K ，R 2=12.9K 按照电路图连接电路实验内容：由可以起振条件知道，1+（R P +R 2）/R 1，而二极管的导通电压大概为几百欧姆，可以知道，R P 大约为50K 左右。

连接好电路后，接入正负12V 的直流电压，出来的波形非常不理想，要么就是没有一个固定的波形，这个时候即使调节电位器也没有任何作用，然后挨个检查一R pD 2v oR 2=12.9kD 1R RC CR 1=29.9k A v图1下各个元器件，发现是元器件接触没有任何问题，然后挨个检查看是不是线接错了，结果是都没有接错，然后把串并联的RC选频网络单独连出来，想测试一下是不是RC选频网络没有起到作用，但是，当把直流电接进去之后，出现了不能理解的波形重新连了一遍电路，就莫名其妙地出来了比较好的波形，这究竟是为什么呢？怎么就出来了呢？请老师解释另外，相位的存在产生自激振动，而RC选频网络使相位产生，反馈通路是阻性通路，对相位理论上应该是对相位没有影响的，所以说，经过选频的正弦波频率理论上应该维持在某个稳定值而不会随负反馈的深度而变化。

出来比较稳定的波形之后，从小到大调整电位器，直到出现不失真的理想的波形。

出来的理想的图形如下：一些参数如下其峰峰值为10.64V，频率为88.1HZ，稳定性良好理论计算其频率可以知道：f=1/(2*)=93.07HZ88.1与理论值比较接近测量其失真度：通过查阅资料可以知道:信号失真的程度可用非线性失真系数或失真度表示。

其定义是全部谐波能量与基波能量之比的平方根值。

对纯电阻负载，其定义为全部谐波电压(或电流)有效值与基波电压（或电流）有效值之比，即式中U1为基波电压有效值,U2、U3、…、U n为各次谐波电压有效值。

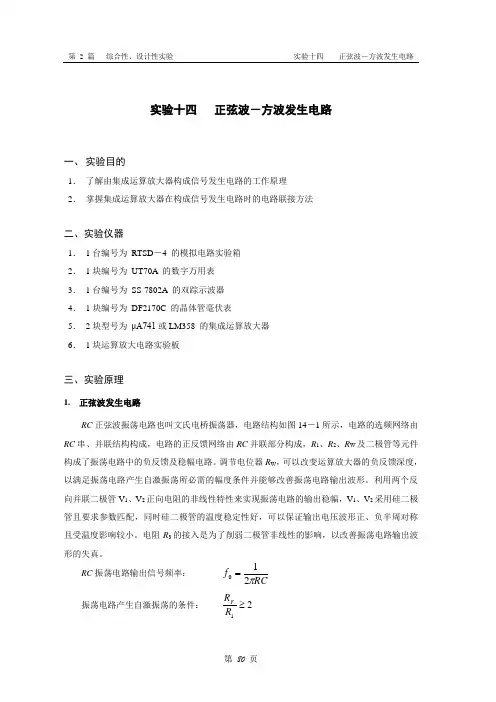

实验十四 正弦波－方波发生电路一、 实验目的1． 了解由集成运算放大器构成信号发生电路的工作原理2． 掌握集成运算放大器在构成信号发生电路时的电路联接方法二、实验仪器1． 1台编号为 RTSD －4 的模拟电路实验箱2． 1块编号为 UT70A 的数字万用表3． 1台编号为 SS-7802A 的双踪示波器4． 1块编号为 DF2170C 的晶体管毫伏表5． 2块型号为 μA741或LM358 的集成运算放大器6． 1块运算放大电路实验板三、实验原理1. 正弦波发生电路RC 正弦波振荡电路也叫文氏电桥振荡器，电路结构如图14－1所示，电路的选频网络由RC 串、并联结构构成，电路的正反馈网络由RC 并联部分构成，R 1、R 2、R W 及二极管等元件构成了振荡电路中的负反馈及稳幅电路。

调节电位器R W ，可以改变运算放大器的负反馈深度，以满足振荡电路产生自激振荡所必需的幅度条件并能够改善振荡电路输出波形。

利用两个反向并联二极管V 1、V 2正向电阻的非线性特性来实现振荡电路的输出稳幅，V 1、V 2采用硅二极管且要求参数匹配，同时硅二极管的温度稳定性好，可以保证输出电压波形正、负半周对称且受温度影响较小。

电阻R 3的接入是为了削弱二极管非线性的影响，以改善振荡电路输出波形的失真。

RC 振荡电路输出信号频率： RC f π210=振荡电路产生自激振荡的条件：21≥R R F公式中：负反馈电阻)//(32D W f r R R R R ++=，其中r D 是二极管正向导通电阻。

在振荡电路中改变负反馈电阻R F （即调R W ）的大小，可以调节振荡电路的负反馈深度，使振荡电路满足自激振荡的条件开始起振，并可以使电路输出波形的失真程度最小。

如果振荡电路不能起振，则说明电路的负反馈作用太强，应适当加大负反馈电阻R F ；如果电路输出波形出现严重失真，则应适当减小负反馈R F 阻值。

当改变电路选频网络的参数C 或R 的数值时，即可改变电路输出信号的频率，通常在振荡电路中采用改变电容器容量C 的方式做频率量程切换，而调节R 做量程内的频率细调。

正弦波与方波的相互转换 This model paper was revised by the Standardization Office on December 10, 2020物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20组组长：2011级杨会组员：2011级胡原彬组员：2011级廖秋伟2013年7月10日目录正弦函数发生器一．设计要求1.用运算放大器产生一个1000HZ的正弦波信号。

2.将此正弦波转换为方波。

3.再将此方波转换为正弦波。

4.限用一片LM324和电阻、电容。

二．总体设计总体设计大体上可分为四个模块：1. 用振荡电路产生1000HZ的正弦波信号；2. 用一个过零比较器把正弦波变为方波；3. 用RC滤波电路从方波中滤出正弦波；4. 检测波形用放大器还原振幅。

三．设计方案㈠用运算放大器产生1000HZ 的正弦信号用RC 和一个运放组成文氏电桥振荡电路，调节RC 选频电路来产生1000HZ 的正弦波。

㈡ 将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。

但会存在少许误差。

㈢将方波转换为正弦波用电阻和电容组成RC 滤波电路，选择合适的数据参数就能实现把方波变为正弦波。

㈣还原波形用一个同相放大器把波形的幅度放大还原。

四．设计步骤及参数的确定㈠用运算放大器产生1000HZ的正弦信号用电阻、电容、二极管和一个运放组成文氏电桥振荡电路，电路图如下。

参数选择中最重要的是R6和C2的值选择，因为它们是选频电路。

f=1/2ΠRC 。

f=1000HZ，所以可以确定RC的值。

㈡正弦波转换为方波用一个运放接成过零比较器如下图，通向端接信号输入，反向端接地。

只要输入信号电压大于或小于零，信号就发生跳变，可以把正弦波转换为方波。

㈢方波转换为正弦波用电阻和电容接成RC滤波电路。

在R2和C3过后的节点处波形是三角波，最后输出是正弦波。

㈣还原波形1.在RC滤波电路输出的正弦波，幅度变小了约9倍的样子，用一个同向放大器放大它的幅度。

正弦波与方波的相互转换物理与电子工程学院课题设计报告课题名称：正弦函数发生器设计组别：20组组长：2011级杨会组员：2011级胡原彬组员：2011级廖秋伟2013年7月10日目录一．设计要求 (4)二．总体设计 (4)三．设计方案 (5)㈠用运算放大器产生1000HZ的正弦信号 (5)㈡将正弦波转换为方波 (5)㈢将方波转换为正弦波 (5)㈣还原波形 (5)四．设计步骤及参数的确定 (6)㈠用运算放大器产生1000HZ的正弦信号 (6)㈡正弦波转换为方波 (6)㈢方波转换为正弦波 (7)㈣还原波形 (7)㈤整体电路原理图 (8)五．实验仿真结果 (9)㈠正弦波产生且换为方波再换为正弦波的波形 (9)㈡用放大器放大振幅还原后的波形 (10)六．电路板的制作 (10)㈠画图 (10)㈡元器件清单 (10)㈢实物焊接 (11)七．电路的调试 (11)㈠电路连接 (11)㈡波形测量 (11)㈢数据的记录 (11)㈣数据结果分析 (12)八．总结 (12)㈠设计过程中遇到的问题 (12)㈡心得体会 (14)正弦函数发生器一．设计要求1.用运算放大器产生一个1000HZ的正弦波信号。

2.将此正弦波转换为方波。

3.再将此方波转换为正弦波。

4.限用一片LM324和电阻、电容。

二．总体设计总体设计大体上可分为四个模块：1. 用振荡电路产生1000HZ的正弦波信号；2. 用一个过零比较器把正弦波变为方波；3. 用RC滤波电路从方波中滤出正弦波；4. 检测波形用放大器还原振幅。

三．设计方案㈠用运算放大器产生1000HZ 的正弦信号用RC 和一个运放组成文氏电桥振荡电路，调节RC 选频电路来产生1000HZ 的正弦波。

㈡ 将正弦波转换为方波用一个运放接成过零比较器就可以把正弦波转换为方波。

但会存在少许误差。

㈢将方波转换为正弦波用电阻和电容组成RC 滤波电路，选择合适的数据参数就能实现把方波变为正弦波。

㈣还原波形用一个同相放大器把波形的幅度放大还原。

正弦波方波锯齿波转换器的设计1.设计思路1）设计正弦波产生器：通过使用振荡电路或集成电路的方式产生所需频率的正弦波信号。

2）设计方波产生器：通过将正弦波信号切换为高电平或低电平的方式产生所需频率的方波信号。

3）设计锯齿波产生器：通过逐渐增加或减小信号幅度的方式产生所需频率的锯齿波信号。

4）设计控制电路：通过控制正弦波产生器、方波产生器和锯齿波产生器的工作状态，实现不同类型波形之间的切换。

2.正弦波产生器设计正弦波产生器是转换器中的基本部分，常用的设计方法包括使用集成电路如OP-AMP、使用RC振荡电路等。

其中，OP-AMP电路更为常用，在设计过程中，可以通过调整RC电路的频率来控制正弦波的频率。

3.方波产生器设计方波产生器的设计目标是将正弦波信号转为高电平和低电平的方波信号。

一种常见的设计方法是将正弦波信号输入到比较器电路，通过设置阈值电平，使得当正弦波信号超过阈值时输出高电平，否则输出低电平。

可以使用集成电路如74HC14等制作比较器。

4.锯齿波产生器设计锯齿波产生器是通过逐渐增加或减小信号幅度来产生锯齿波信号的。

一种常见的设计方法是使用集成电路如可变电流源电路集成电路UAF42或通过操作集成电路如555定时器来实现。

5.控制电路设计控制电路用于控制正弦波产生器、方波产生器和锯齿波产生器的工作状态，实现不同类型波形之间的切换。

控制电路通常由电位器、开关等组成，可以通过调节电位器或转动开关来选择所需的波形类型。

在实际设计过程中，需要根据具体的需求选择合适的集成电路、组件和元器件，进行电路布线和连接，最后进行调试和优化。

总结：正弦波方波锯齿波转换器的设计是一个综合性的工程，需要根据具体应用需求和实际电路设计来选择和调整电路元器件。

通过合理选择和组合不同的电子元器件，能够实现正弦波方波锯齿波之间的转换，满足不同领域的应用需求。

正弦波方波锯齿波转换器的设计要点一、电路拓扑：不同的波形转换器使用不同的电路拓扑。

对于正弦波转换器，常用的拓扑有振荡器和滤波器。

振荡器使用正反馈网络来产生连续的振荡信号，滤波器则通过滤波器电路将输入信号中的高阶谐波滤除，从而得到接近正弦波的输出。

方波转换器通常采用比较器电路，通过比较输入信号与参考电平来产生方波输出。

锯齿波转换器可以通过积分电路来实现。

二、元件选择：元件的选择在电路的性能和可靠性方面起着重要作用。

对于正弦波转换器，需要选择合适的振荡器电路和滤波器元件。

常见的振荡器电路包括晶体振荡器、RC振荡器和LC振荡器等。

滤波器元件可以选择电容器、电感器和电阻器等。

方波转换器中，可选择合适的比较器和电阻、电容等元件。

锯齿波转换器中，需要选取合适的积分电路元件。

三、频率控制：波形转换器的频率可以通过选择合适的元件值和电路拓扑来控制。

正弦波转换器中，频率可以通过振荡器电路的参数选择来控制。

方波转换器中，频率可以通过比较器的电路参数选择来控制。

锯齿波转换器中，频率可以通过积分电路的参数选择来控制。

四、幅度控制：波形转换器的幅度可以通过电路参数和元件选择来控制。

对于正弦波转换器，幅度可以通过振荡器和放大器电路的增益控制。

方波和锯齿波转换器中，幅度主要通过电路电压和电流的大小来控制。

可以使用电压和电流源给出所需的幅度。

五、输出波形质量：转换器的输出波形质量是评估转换器性能的重要指标。

对于正弦波转换器，需要选择合适的滤波器元件和滤波器电路，以达到滤除高阶谐波的效果。

方波和锯齿波转换器中，可以通过合适的比较器和积分电路设计来获得较好的输出波形。

总结：设计正弦波、方波和锯齿波转换器时，需要考虑电路拓扑、元件选择、频率控制、幅度控制以及输出波形的质量等要点。

电路拓扑选择根据所需波形进行，元件的选择要根据性能和可靠性进行，频率和幅度通常通过电路参数和元件选择来控制，输出波形质量可以通过合适的滤波器元件和滤波器电路来提高。

正弦转方波电路
正弦转方波电路是一种将正弦波形转换为方波形的电路。

在许多电子设备中，方波信号经常被使用。

例如，在数字电路中，方波信号被用于控制开关、计数器等。

因此，正弦转方波电路的应用非常广泛。

正弦转方波电路的基本原理是将正弦波形的信号转换为一个由高电
平和低电平构成的方波信号。

这个过程包括两个步骤：检测正弦信号的零点和比较正弦信号的幅度。

检测正弦信号的零点需要将正弦信号输入到一个零点检测电路中。

当正弦信号为零时，检测电路的输出为高电平。

否则，输出为低电平。

当正弦信号的频率较高时，需要使用快速运算放大器等高速电子元件来实现。

比较正弦信号的幅度需要将正弦信号输入到一个比较器中。

比较器的输出为高电平或低电平，具体取决于正弦信号的幅度超过或低于比较器的参考电平。

比较器的参考电平通常为一个固定的电位器电压。

比较器的输出信号为方波信号。

正弦转方波电路的实现方法有很多种。

最常见的方法是使用逻辑门电路来实现。

例如，将正弦信号传入一个非门，然后将输出信号传入一个或门和一个与门。

这个结构可以实现正弦波形转换为方波波形。

总之，正弦转方波电路是一种非常实用的电路，可以将正弦波形转换为方波波形。

这个电路的应用非常广泛，可以被用于数字电路、声音合成等领域。
