典型电力配网自动化网络设计分析

新一代配电网自动化及管理系统的设计和实现探究发布时间：2022-03-17T06:51:22.124Z 来源：《中国电业》2021年23期作者：王新宇[导读] 伴随我国社会经济的快速发展和进步，社会对电力能源有了更大的需求王新宇广东电网有限责任公司东莞长安供电局广东东莞 523000摘要：伴随我国社会经济的快速发展和进步，社会对电力能源有了更大的需求，对配网自动化也提出高标准要求。

在电力系统的不断发展中，配网自动化是发展的重要方向。

配网管理系统属于电力系统中的核心构成部分，而配网自动化的实现具有较重要的价值和作用。

结合这些情况，本文重点对新一代配网自动化及管理系统的设计和实现进行了深入的分析与探究，望可以为配网自动化的实现及管理水平的不断提升提供一定的参考。

关键词：配电网；自动化；管理系统；设计和实现配网自动化与管理系统是配网系统中较重要的构成内容，对整个配电系统的有序运行所发挥的作用是不容忽视的，基于此可以充分提高供电安全性及电能质量。

但是因为受不同因素的影响和限制，如管理体制与技术方面的因素，尽管我国对配网自动化及管理系统投入了很大的资金，然而却未取得预想的效果。

1、传统配网管理系统存在的不足1.1 DA+SCADA系统存在局限性 SCADA系统确切地说就是数据的采集和监控系统。

DA可以自动处理配网中的一些故障。

针对配电线路故障形成路段，DA能够将其分隔开，同时在此时恢复未出现故障路段的正常供电，通过这缩短停电时间。

DA属于配网管理系统众多功能中最基本的功能，因为资金上的投入不够充分，所以，导致DA覆盖面非常有限。

在现实中DA仅可以对日常调度中的小部分内容有效，由此造成投入与产出比例严重失衡。

在我国经济相对发达的一些城市，如北京、上海、广州等一线城市，平均停电时间较短，而且有的城市根本没有停电的情况发生。

可与发达国家供电水平相媲美。

然而从全国的城市与地区可以看出，仍然存在很大差距。

对于我国的配网自动化来说，DA覆盖范围并不大，而且也不具备强大的互动水平，停电时间比较长[1]。

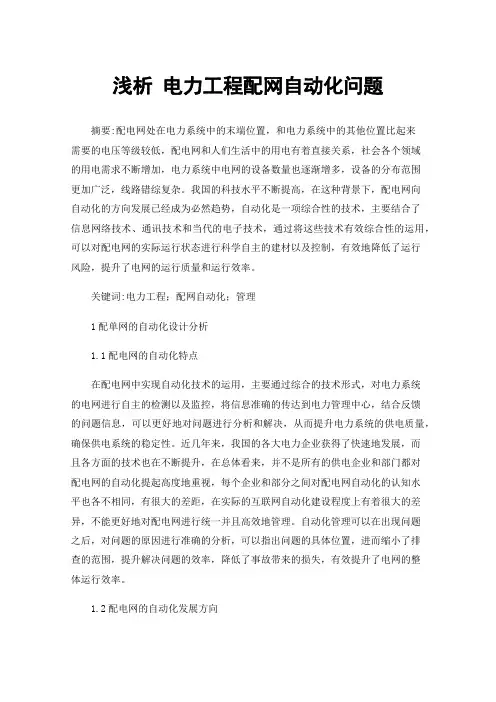

浅析电力工程配网自动化问题摘要:配电网处在电力系统中的末端位置，和电力系统中的其他位置比起来需要的电压等级较低，配电网和人们生活中的用电有着直接关系，社会各个领域的用电需求不断增加，电力系统中电网的设备数量也逐渐增多，设备的分布范围更加广泛，线路错综复杂。

我国的科技水平不断提高，在这种背景下，配电网向自动化的方向发展已经成为必然趋势，自动化是一项综合性的技术，主要结合了信息网络技术、通讯技术和当代的电子技术，通过将这些技术有效综合性的运用，可以对配电网的实际运行状态进行科学自主的建材以及控制，有效地降低了运行风险，提升了电网的运行质量和运行效率。

关键词:电力工程；配网自动化；管理1配单网的自动化设计分析1.1配电网的自动化特点在配电网中实现自动化技术的运用，主要通过综合的技术形式，对电力系统的电网进行自主的检测以及监控，将信息准确的传达到电力管理中心，结合反馈的问题信息，可以更好地对问题进行分析和解决，从而提升电力系统的供电质量，确保供电系统的稳定性。

近几年来，我国的各大电力企业获得了快速地发展，而且各方面的技术也在不断提升，在总体看来，并不是所有的供电企业和部门都对配电网的自动化提起高度地重视，每个企业和部分之间对配电网自动化的认知水平也各不相同，有很大的差距，在实际的互联网自动化建设程度上有着很大的差异，不能更好地对配电网进行统一并且高效地管理。

自动化管理可以在出现问题之后，对问题的原因进行准确的分析，可以指出问题的具体位置，进而缩小了排查的范围，提升解决问题的效率，降低了事故带来的损失，有效提升了电网的整体运行效率。

1.2配电网的自动化发展方向首先，馈线短路器可以进行自动化方面的设置，主断路器也能进行自动化的设置，要实现这两个的自动化发展。

需要将这两者的保护开关进行相应的合理组合，成为唤醒式的电网运行，提升整体的远程操作能力，将两者的保护开关联合起来，组成唤醒的电网运行方式，以及通讯开关的自动化操作能力和远程操控的能力。

配网自动化方案一、引言配网自动化是指利用先进的信息技术和通信技术，对电力配网系统进行智能化管理和控制，实现电力系统的自动化运行。

本文将详细介绍配网自动化方案的设计原则、技术架构、功能模块以及实施步骤。

二、设计原则1. 可靠性：配网自动化系统应具备高可靠性，能够保证系统的稳定运行，减少停电时间和故障发生率。

2. 灵便性：系统应具备灵便的配置和扩展能力，能够适应不同规模和复杂度的配电网。

3. 安全性：系统应具备完善的安全机制，保护系统免受恶意攻击和非法访问。

4. 可维护性：系统应具备良好的可维护性，方便运维人员进行故障排除和系统升级。

三、技术架构配网自动化系统的技术架构主要包括以下几个部份：1. 数据采集与传输：通过智能传感器、测量仪器等设备采集配网各个节点的电能信息、状态信息等，并通过通信网络将数据传输到中心控制系统。

2. 中心控制系统：负责对采集到的数据进行处理、分析和决策，控制配网设备的运行状态，实现对配网的自动化监控和控制。

3. 控制设备：包括开关、保护装置、自动化装置等，用于实现对配网设备的远程控制和自动化操作。

四、功能模块1. 实时监测与数据分析：通过采集的数据，实时监测配网设备的运行状态、电能质量等，并对数据进行分析，提供故障预警和故障诊断功能。

2. 智能优化调度：根据配网负荷情况和电能价格等因素，智能调度配网设备的运行模式，实现能源的高效利用和降低运行成本。

3. 故障自动隔离与恢复：通过智能开关和保护装置，实现对故障节点的自动隔离和恢复，减少故障范围和停电时间。

4. 远程控制与操作：运维人员可以通过中心控制系统远程监控和控制配网设备，实现远程操作、设备状态查询和参数设置等功能。

5. 数据存储与分析：将采集到的数据进行存储和分析，生成报表和图表，为决策提供依据，并支持历史数据查询和趋势分析。

五、实施步骤1. 系统规划：根据配电网的规模和复杂度，制定配网自动化系统的规划方案，包括系统架构、功能模块、设备选型等。

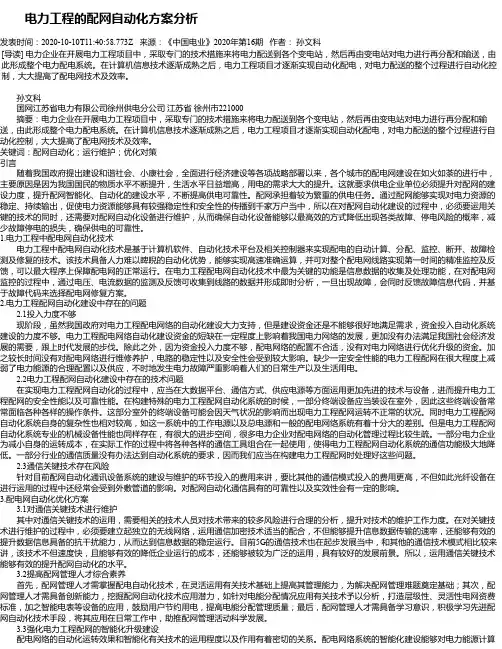

电力工程的配网自动化方案分析发表时间：2020-10-10T11:40:58.773Z 来源：《中国电业》2020年第16期作者：孙文科[导读] 电力企业在开展电力工程项目中，采取专门的技术措施来将电力配送到各个变电站，然后再由变电站对电力进行再分配和输送，由此形成整个电力配电系统。

在计算机信息技术逐渐成熟之后，电力工程项目才逐渐实现自动化配电，对电力配送的整个过程进行自动化控制，大大提高了配电网技术及效率。

孙文科国网江苏省电力有限公司徐州供电分公司江苏省徐州市221000摘要：电力企业在开展电力工程项目中，采取专门的技术措施来将电力配送到各个变电站，然后再由变电站对电力进行再分配和输送，由此形成整个电力配电系统。

在计算机信息技术逐渐成熟之后，电力工程项目才逐渐实现自动化配电，对电力配送的整个过程进行自动化控制，大大提高了配电网技术及效率。

关键词：配网自动化；运行维护；优化对策引言随着我国政府提出建设和谐社会、小康社会，全面进行经济建设等各项战略部署以来，各个城市的配电网建设在如火如荼的进行中，主要原因是因为我国国民的物质水平不断提升，生活水平日益增高，用电的需求大大的提升。

这就要求供电企业单位必须提升对配网的建设力度，提升配网智能化、自动化的建设水平，不断提高供电可靠性。

配网承担着较为繁重的供电任务。

通过配网能够实现对电力资源的稳定、持续输出，促使电力资源能够具有较强稳定性和安全性的传播到千家万户当中，所以在对配网自动化建设的过程中，必须要运用关键的技术的同时，还需要对配网自动化设备进行维护，从而确保自动化设备能够以最高效的方式降低出现各类故障、停电风险的概率，减少故障停电的损失，确保供电的可靠性。

1.电力工程中配电网自动化技术电力工程中配电网自动化技术是基于计算机软件、自动化技术平台及相关控制器来实现配电的自动计算、分配、监控、断开、故障检测及修复的技术。

该技术具备人力难以睥睨的自动化优势，能够实现高速准确运算，并可对整个配电网线路实现第一时间的精准监控及反馈，可以最大程序上保障配电网的正常运行。

配网自动化方案一、背景介绍随着电力行业的快速发展和电力供需的不断增长，配电网的规模和复杂性也日益增加。

为了提高配电网的可靠性、安全性和效率，配网自动化方案应运而生。

配网自动化方案利用先进的信息通信技术和智能设备，实现对配电网的监控、控制和管理，提高配电网的运行效率和可靠性。

二、方案概述本配网自动化方案旨在实现对配电网的自动化监控和控制，包括以下主要功能模块：1. 数据采集与传输模块该模块负责采集配电网各个节点的数据，如电流、电压、功率因数等，并通过无线或者有线方式将数据传输至监控中心。

采用先进的传感器和数据传输技术，确保数据的准确性和可靠性。

2. 监控与管理模块该模块负责对配电网的状态进行实时监测和管理。

通过监控软件，可以实时显示各个节点的电力参数、设备状态、故障信息等。

同时，配备报警系统，一旦发现异常情况，系统会及时发出警报并提供相应的解决方案。

3. 远程控制模块该模块允许远程对配电网进行控制操作。

通过远程控制软件，可以实现对配电设备的开关、调节和故障处理等操作。

同时，还可以进行远程设备的重启、复位和升级等操作，提高运维效率。

4. 智能优化模块该模块基于配电网的实时数据和历史数据，通过智能算法进行分析和优化。

通过对电力负荷、电能损耗、设备运行状态等进行分析，提供优化建议，实现配电网的能效提升和负荷均衡。

三、方案优势1. 提高配电网的可靠性：通过实时监控和故障预警，能够及时发现和处理配电网的故障，提高故障处理的效率，减少停电时间。

2. 提高配电网的安全性：通过远程控制和智能优化，可以减少人工操作，降低操作风险，提高配电网的安全性。

3. 提高配电网的效率：通过自动化监控和控制，可以实现对配电设备的精细化管理，提高设备的利用率和运行效率。

4. 降低运维成本：通过自动化的监控和控制，减少人工巡检和维护工作，降低运维成本。

5. 提供智能化决策支持：通过智能优化模块的分析和优化，为运营商提供决策支持，匡助其制定合理的运维策略和投资计划。

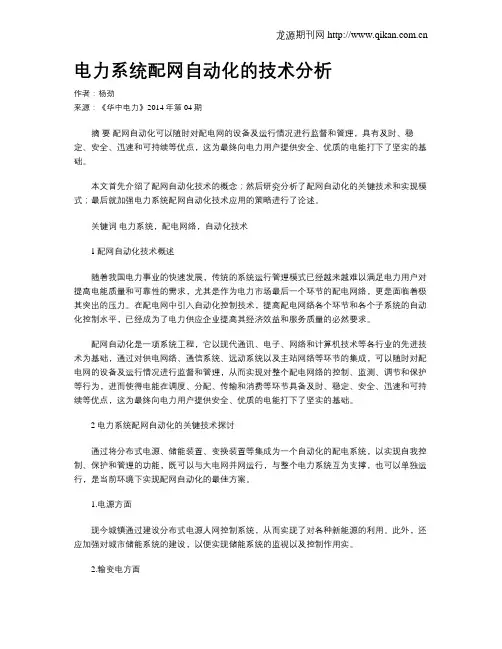

电力系统配网自动化的技术分析作者：杨劲来源：《华中电力》2014年第04期摘要配网自动化可以随时对配电网的设备及运行情况进行监督和管理，具有及时、稳定、安全、迅速和可持续等优点，这为最终向电力用户提供安全、优质的电能打下了坚实的基础。

本文首先介绍了配网自动化技术的概念；然后研究分析了配网自动化的关键技术和实现模式；最后就加强电力系统配网自动化技术应用的策略进行了论述。

关键词电力系统，配电网络，自动化技术1配网自动化技术概述随着我国电力事业的快速发展，传统的系统运行管理模式已经越来越难以满足电力用户对提高电能质量和可靠性的需求，尤其是作为电力市场最后一个环节的配电网络，更是面临着极其突出的压力。

在配电网中引入自动化控制技术，提高配电网络各个环节和各个子系统的自动化控制水平，已经成为了电力供应企业提高其经济效益和服务质量的必然要求。

配网自动化是一项系统工程，它以现代通讯、电子、网络和计算机技术等各行业的先进技术为基础，通过对供电网络、通信系统、远动系统以及主站网络等环节的集成，可以随时对配电网的设备及运行情况进行监督和管理，从而实现对整个配电网络的控制、监测、调节和保护等行为，进而使得电能在调度、分配、传输和消费等环节具备及时、稳定、安全、迅速和可持续等优点，这为最终向电力用户提供安全、优质的电能打下了坚实的基础。

2电力系统配网自动化的关键技术探讨通过将分布式电源、储能装置、变换装置等集成为一个自动化的配电系统，以实现自我控制、保护和管理的功能，既可以与大电网并网运行，与整个电力系统互为支撑，也可以单独运行，是当前环境下实现配网自动化的最佳方案。

1.电源方面现今城镇通过建设分布式电源人网控制系统，从而实现了对各种新能源的利用。

此外，还应加强对城市储能系统的建设，以便实现储能系统的监视以及控制作用实。

2.输变电方面可以选择利用更为先进的传感器以及数据分析技术来对输电线路、变电站、配电设备的状态进行在线监测，并进一步构建无线传感器网络。

10kV配网规划及配网自动化实施方案一、引言10kV配网是供电系统中的重要组成部分，它负责将电能从变电站输送至用户用电终端，是实现电力输送、配电及供电服务的重要纽带。

随着社会经济的快速发展，电力需求不断增长，10kV配网的规划和建设对于保障电力供应的稳定性和可靠性至关重要。

随着科技的不断进步，配网自动化技术的应用也成为配网规划和运维的重要组成部分，它可以提高配网运行效率，减少停电时间，改善供电质量，提升配网管理水平，对于提升供电服务的水平具有重要意义。

二、10kV配网规划1. 现状分析对于10kV配网规划而言，首先需要对现状进行全面的分析。

主要包括现有配网的布局、负载情况、故障率、电能损耗情况等。

根据现状分析的结果，为未来的配网规划奠定基础。

2. 需求预测在现状分析的基础上，需要对未来的电力需求进行预测。

这主要包括各种用电负荷的增长情况、新建负荷的接入情况、以及新能源接入的情况等。

通过需求预测，可以为未来的配网规划提供重要参考。

3. 规划设计在现状分析和需求预测的基础上，可以进行配网的规划设计。

主要包括：布局优化、线路改造、设备更新、变压器容量调整等。

规划设计应当充分考虑电网的可靠性、经济性和灵活性，确保配网系统能够满足未来的需求。

4. 实施方案根据配网规划设计的要求，制定具体的实施方案，包括施工计划、投资预算、项目管理等。

确保配网规划能够按时按质实施。

5. 监测评估配网规划的实施并不是一劳永逸的事情，还需要进行整体效果的监测评估。

主要包括投运后的运行情况、故障率的变化、电能损耗情况等。

并根据监测评估的结果，及时进行调整和优化。

三、配网自动化实施方案1. 自动化设备更新配网自动化主要依赖于现代化的设备和技术。

首先需要对现有设备进行更新，例如智能终端设备、远动终端设备、智能开关设备等。

这些设备可以实现对网络状态的实时监测与控制，为配网自动化的实施提供技术支持。

2. 通信网络建设配网自动化需要依赖于可靠的通信网络，因此需要对配网通信网络进行建设升级。

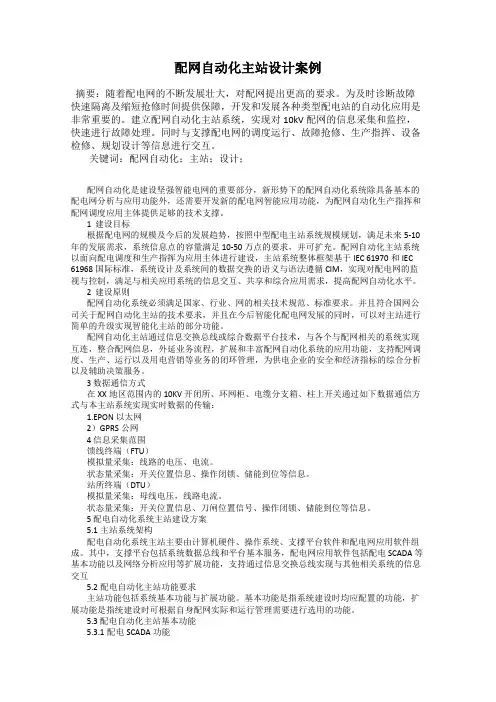

配网自动化主站设计案例摘要：随着配电网的不断发展壮大，对配网提出更高的要求。

为及时诊断故障快速隔离及缩短抢修时间提供保障，开发和发展各种类型配电站的自动化应用是非常重要的。

建立配网自动化主站系统，实现对10kV配网的信息采集和监控，快速进行故障处理。

同时与支撑配电网的调度运行、故障抢修、生产指挥、设备检修、规划设计等信息进行交互。

关键词：配网自动化；主站；设计；配网自动化是建设坚强智能电网的重要部分，新形势下的配网自动化系统除具备基本的配电网分析与应用功能外，还需要开发新的配电网智能应用功能，为配网自动化生产指挥和配网调度应用主体提供足够的技术支撑。

1 建设目标根据配电网的规模及今后的发展趋势，按照中型配电主站系统规模规划，满足未来5-10年的发展需求，系统信息点的容量满足10-50万点的要求，并可扩充。

配网自动化主站系统以面向配电调度和生产指挥为应用主体进行建设，主站系统整体框架基于IEC 61970和IEC 61968国际标准，系统设计及系统间的数据交换的语义与语法遵循CIM，实现对配电网的监视与控制，满足与相关应用系统的信息交互、共享和综合应用需求，提高配网自动化水平。

2 建设原则配网自动化系统必须满足国家、行业、网的相关技术规范、标准要求。

并且符合国网公司关于配网自动化主站的技术要求，并且在今后智能化配电网发展的同时，可以对主站进行简单的升级实现智能化主站的部分功能。

配网自动化主站通过信息交换总线或综合数据平台技术，与各个与配网相关的系统实现互连，整合配网信息，外延业务流程，扩展和丰富配网自动化系统的应用功能，支持配网调度、生产、运行以及用电营销等业务的闭环管理，为供电企业的安全和经济指标的综合分析以及辅助决策服务。

3 数据通信方式在XX地区范围内的10KV 开闭所、环网柜、电缆分支箱、柱上开关通过如下数据通信方式与本主站系统实现实时数据的传输：1.EPON以太网2）GPRS公网4 信息采集范围馈线终端（FTU）模拟量采集：线路的电压、电流。

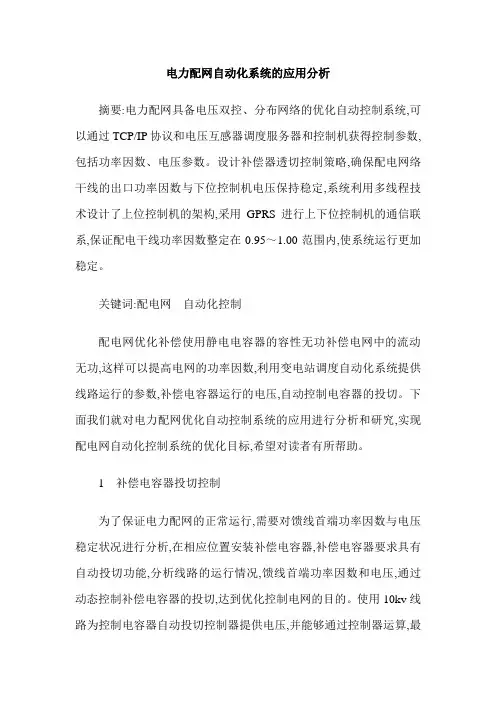

电力配网自动化系统的应用分析摘要:电力配网具备电压双控、分布网络的优化自动控制系统,可以通过TCP/IP协议和电压互感器调度服务器和控制机获得控制参数,包括功率因数、电压参数。

设计补偿器透切控制策略,确保配电网络干线的出口功率因数与下位控制机电压保持稳定,系统利用多线程技术设计了上位控制机的架构,采用GPRS进行上下位控制机的通信联系,保证配电干线功率因数整定在0.95～1.00范围内,使系统运行更加稳定。

关键词:配电网自动化控制配电网优化补偿使用静电电容器的容性无功补偿电网中的流动无功,这样可以提高电网的功率因数,利用变电站调度自动化系统提供线路运行的参数,补偿电容器运行的电压,自动控制电容器的投切。

下面我们就对电力配网优化自动控制系统的应用进行分析和研究,实现配电网自动化控制系统的优化目标,希望对读者有所帮助。

1 补偿电容器投切控制为了保证电力配网的正常运行,需要对馈线首端功率因数与电压稳定状况进行分析,在相应位置安装补偿电容器,补偿电容器要求具有自动投切功能,分析线路的运行情况,馈线首端功率因数和电压,通过动态控制补偿电容器的投切,达到优化控制电网的目的。

使用10kv线路为控制电容器自动投切控制器提供电压,并能够通过控制器运算,最后得出正确的电容器现场电压。

2 配电网优化自动化系统框架上位机优化自动化控制系统,是配电网优化自动化控制系统的核心,上位机可以做到补偿器综合协调远程投切控制,当变电站每条馈线同时带多台补偿器,补偿器之间都是独立运行,所以上位机的优化自动化控制系统就可以协调和控制各个补偿器正常运行。

在变电站调度自动化系统中,可以随时的对配电网运行状况和馈线出口参数进行观察和管理,变电站运行时通过网络服务器于外网进行数据传输,经过优化的自动化控制系统可以通过变电站调度自动化系统的TCP/TP协议接口,获得各个馈线的首端参数,并能够对各个补偿器进行有效的控制,使其正常运行。

配电网优化自动化控制系统,应该是可变化的系统[1],因为电力配网是经常进行结构变化的,配电网的结构变化导致补偿器的容量、参数、位置也发生变化,所以配电网优化自动化系统也会随着补偿器的变化进行灵活的调整。

配网自动化方案一、背景介绍配网自动化是指利用先进的信息技术和通信技术，对电力配网进行智能化、自动化的管理和控制。

通过实时监测、故障检测、自动切换和远程控制等手段，提高配电网的可靠性、安全性和经济性，满足用户对电能质量和供电可靠性的要求。

二、需求分析1. 实时监测：系统能够实时采集配电设备的运行状态，包括电流、电压、功率等参数，以便及时发现异常情况。

2. 故障检测：系统能够自动识别故障点，并迅速报警，以便及时采取措施进行修复，减少停电时间。

3. 自动切换：系统能够根据实时监测数据，自动切换电源路径，实现故障隔离和恢复供电，提高供电可靠性。

4. 远程控制：系统能够通过远程通信手段，实现对配电设备的远程控制，包括开关操作、参数设置等，提高操作效率和安全性。

三、方案设计1. 硬件设备：选择高可靠性的智能电力设备，包括智能开关、智能终端设备、智能保护装置等，以满足实时监测、故障检测、自动切换和远程控制的需求。

2. 数据采集与传输：采用现场总线技术或者无线传感器网络技术，实现对配电设备运行状态的实时采集，并通过通信网络将数据传输到监控中心。

3. 监控系统：建立配网自动化监控系统，包括数据管理平台、故障诊断与分析系统、远程控制终端等，实现对配电设备的实时监测、故障诊断、自动切换和远程控制等功能。

4. 数据分析与决策支持：通过对实时监测数据进行分析，建立故障诊断模型和预测模型，提供故障预警和决策支持，减少故障发生和停电时间。

四、实施步骤1. 前期准备：制定详细的实施计划，包括设备采购、系统设计、施工安装等，确保项目顺利进行。

2. 设备采购与安装：根据方案设计，采购合适的智能电力设备，并进行设备安装和调试。

3. 系统集成与调试：根据监控系统设计，进行各个模块的集成和调试，确保系统正常运行。

4. 数据采集与传输：部署数据采集设备，并建立与监控中心的通信网络，实现数据的实时采集和传输。

5. 监控系统搭建：建立配网自动化监控系统，包括数据管理平台、故障诊断与分析系统、远程控制终端等，确保系统功能完善。

配网自动化方案引言：在现代社会，电力供应是人们生活中不可或者缺的一部份。

为了提高电力供应的可靠性和效率，配网自动化方案应运而生。

本文将介绍配网自动化方案的概述以及其具体实施步骤。

一、配网自动化方案的概述1.1 提高电力供应可靠性配网自动化方案通过引入先进的监测和控制技术，能够实时监测电网的运行状态，并及时发现并处理故障。

这样可以大大减少停电时间，提高电力供应的可靠性。

1.2 提高电力供应效率配网自动化方案能够实现对电力设备的远程监控和控制，减少人工干预，提高运维效率。

通过智能化的电力调度和优化，可以实现电力供应的最优化配置，提高电力供应的效率。

1.3 降低运维成本配网自动化方案能够自动化地进行电力设备的巡检和维护，减少人力资源的投入。

同时，通过对电力设备的状态进行实时监测和预测，可以提前进行维护和修复，降低维修成本。

二、配网自动化方案的实施步骤2.1 系统规划和设计在实施配网自动化方案之前，需要进行系统规划和设计。

这包括确定系统的功能需求、硬件设备的选择和布置、通信网络的建设等。

同时还需要考虑系统的可扩展性和兼容性，以便后续的升级和拓展。

2.2 设备安装和调试在系统规划和设计完成后，需要进行设备的安装和调试工作。

这包括各种传感器、监测设备和控制装置的安装和连接，以及系统的调试和联调工作。

同时还需要进行设备的功能测试和性能评估，确保系统的正常运行。

2.3 系统集成和优化设备安装和调试完成后，需要进行系统的集成和优化工作。

这包括各个设备之间的数据传输和通信的建立，以及系统的功能配置和参数调整。

同时还需要进行系统的性能测试和优化，确保系统能够满足实际运行需求。

三、配网自动化方案的关键技术3.1 远程监测和控制技术配网自动化方案中，远程监测和控制技术是关键技术之一。

通过远程监测设备的状态和运行情况，可以实时掌握电网的运行状况，并及时采取措施处理故障。

同时，通过远程控制设备的操作，可以实现对电力供应的精确控制。

电力调度自动化网络的策略分析马丽发布时间：2021-11-23T05:42:40.283Z 来源：基层建设2021年第25期作者：马丽[导读] 对于电力调度和自动化系统而言，保障网络安全至关重要，其目的就是为了确保电力调度和自动化系统能够稳定地正常运行。

基于此，相关政府和部门仍然给予国电力调度和自动化网络安全的高度重视，国网黎城县供电公司山西黎城 047600摘要：对于电力调度和自动化系统而言，保障网络安全至关重要，其目的就是为了确保电力调度和自动化系统能够稳定地正常运行。

基于此，相关政府和部门仍然给予国电力调度和自动化网络安全的高度重视，促使其所有存在的价值与功能效用都可以在电力工程行业的发展中得到充分地挖掘和利用，为促进我国的社会和经济健康可持续地发展做好保障。

阐述电力调度系统中可能存在的安全问题，探讨网络系统安全、物理层安全、网络安全、管理安全这四个维度的风险应对措施，为提高系统可靠性提供有效保障。

关键词：电力调度；自动化网络；系统安全1 电力调度自动化的特点1.1 严密监控电网的正常运行电网系统在进行常规运行操作时，通过调度仪和技术人员对电网的各种参数和指标进行了控制和监测；以及对于供暖系统的供暖、位置条件情况以及给水等各个方面在工作中的运行状态进行了统计和分析，让其能够达到所有规定和具体要求，确保了供水系统的用电质量和使用者合理地计划供水。

1.2 积极促进我电网通信运营商的管理在对我国电网电力资源利用进行安全有效管理和远程监控的必要性和前提下，通过同时采取有效调度和实现资源利用自动化的两种手段方式来有效调度和不断优化我国电网的利用经济，以真正达到少资源耗能、多资源利用和节电的发展目标。

2 电力调度管理自动化系统中的安全问题2.1 系统问题该问题主要是由于系统未及时升级或者是未从手机下载的系统安全补丁来对系统进行了加固，让整个系统本身产生了安全性的漏洞。

防火墙的安全性和防护措施由于设置得不合理，未对网络拓扑的结构和方式变化做出适当的调整，没有在第一个时间内做出防护。

电力系统中智能配电网设计摘要：在现代社会人类的生活已经离不开配电网，其作为电能输送的媒介，在电力传输过程中发挥着至关重要的作用。

随着国家科学技术的不断进步和城镇化的不断推进，电力系统配电网的建设正朝着智能化的方向发展，而智能配电网的设计也使得用电变得更为便捷，更加节约能源。

本文讨论了电力系统中的智能化配电网设计问题。

关键词：电力系统；配电网；智力设计随着社会经济的持续发展，对电能的消耗量越来越大，而传统的配电网已经无法满足对电能质量的要求。

采用智能化的配电网络，不仅可以保证电力系统的稳定，而且在电力负荷高峰时，电力系统也不容易被烧毁。

1.智能配电网概述1.1智能配电网的组成智能配电网是一种基于电力电子技术，计算机技术，通讯等技术技术结合的电力系统。

从技术层面看，现代电网与未来智能配电网之间的不同之处，主要体现在新能源发电、电力市场化、电能质量、电网自愈能力等方面，具体包括了智能传输网络和配电网络。

智能变电站能够实现对电网的智能运行和控制，按照智能电力调度的目的，将以同步信息为基础的广域保护和应急控制进行整合，对电力系统组件的保护和控制等综合防御系统进行协调。

配电网的构成包括：①主体部分包括配电网和变电所；②由微网、开关、回路构成的配电系统操作中心；③终端包括：配电设备， GPS，通讯网络，智能终端等，通过配电网的终端，实现了用户与配电网的互联。

1.2智能配电网设计在电力系统中的价值1.2.1安全价值电力能源的输配安全运行是电网运行的重要保证，不同于其它的工业设备，配电网的日常维护、电能的输送、以及客户的使用过程中，由于设备的不稳定，极易引起安全事故。

因此，加强配电网络的安全管理，是保证配电网络正常运转和稳定运行的关键。

智能化配电网的设计是基于现代智能化技术、自动化技术的，它能够实现配电网的整体升级，从而使配电网的安全可靠运行得到全方位的提升。

在出现故障的时候，系统能够在最短的时间内将线路切断，从而避免电力事故的发生，从而保证用户用电安全和运维技术人员的生命财产安全。

配网自动化方案一、背景介绍随着社会的发展和电力需求的增长，电力系统的配电网规模不断扩大，传统的人工操作方式已经无法满足配电网的运行和管理需求。

为了提高配电网的可靠性、安全性和经济性，配网自动化方案应运而生。

本文将详细介绍配网自动化方案的定义、目标、关键技术和实施步骤。

二、定义配网自动化是指利用先进的信息技术和通信技术，对配电网进行智能化、自动化的运行和管理。

通过实时监测、故障诊断、自动切换和远程控制等手段，提高配电网的可靠性、安全性和经济性。

三、目标1. 提高配电网的可靠性：通过实时监测和故障诊断，能够及时发现和处理配电网的故障，减少停电时间和影响范围。

2. 提高配电网的安全性：通过自动切换和远程控制，能够快速恢复供电和远程控制设备，减少人为操作的风险。

3. 提高配电网的经济性：通过智能调度和优化配置，能够降低电网运行成本，提高电能利用效率。

四、关键技术1. 实时监测技术：利用传感器和智能设备实时监测配电网的电流、电压、功率等参数，实现对电网运行状态的实时监控。

2. 故障诊断技术：通过数据分析和模型推理，对配电网的故障进行诊断和定位，提供故障处理的参考意见。

3. 自动切换技术：利用智能开关和自动切换装置，实现对电网故障区域的自动切换，保证供电的连续性。

4. 远程控制技术：通过通信网络和远程终端，实现对配电设备的远程监控和控制，提高运维效率和安全性。

5. 智能调度技术：利用优化算法和智能决策模型，实现对配电网的负荷调度和设备配置，提高电能利用效率和经济性。

五、实施步骤1. 规划设计阶段：根据配电网的规模和特点，制定配网自动化的规划和设计方案。

包括设备选型、系统架构、通信网络等。

2. 设备安装阶段：根据设计方案，安装配网自动化所需的传感器、智能设备、开关装置等设备，并进行调试和联网。

3. 系统集成阶段：将各个设备和系统进行集成，建立配网自动化的监测、诊断、切换和控制系统。

4. 运行维护阶段：对配网自动化系统进行运行监测和维护，及时处理故障和异常情况，保证系统的稳定运行。

典型电力配网自动化网络设计分析唐彬智摘要：随着电力需求和要求的不断提高，配电网作为直接面对用户的整个电网的重要组成部分，在各行各业对其安全稳定的要求越来越高。

配电网自动化系统的推广应用，对提高供电质量，保证供电安全可靠具有积极意义。

本文将对典型配电网自动化系统的设计进行简单的了解，并着重对其网络设计进行分析。

关键词：电力配网；自动化系统；网络设计智能电网作为未来电网的发展方向，是经济社会可持续发展的必由之路。

配电网自动化作为其中的重要组成部分，可以进一步提高供电质量、安全性和稳定性。

配电网自动化是指利用现代电子、计算机、通信和网络技术，配电网络数据在线和离线数据、配电网数据和用户数据、电网结构和地理图形信息集成，构建完整的自动化系统，实现配电系统及其设备的正常运行和事故情况下的监测、保护、控制、分销管理的现代化。

实现配电网自动化的积极意义体现在，当配电网在正常操作中，配电网自动化系统可以分析配电网的运行状态实时通过各种终端上传的实时数据，并提供相应的优化方案，为经济运行提供可靠的辅助决策的分销网络。

当配电网发生故障时，系统可以快速诊断和隔离故障区域，使停电范围最小化，缩短停电时间。

本文结合佛山市配电网自动化建设改造的实际经验，对典型10KV配电网自动化网络的设计进行了探讨和分析。

1.网络连接方式配电网主站系统的计算机设备采用双网冗余、星型连接的点对点以（以太网）局域网（LAN）互连，大大提高了计算机设备之间的互连、资源共享和协同工作的可靠性。

局域网互联设备一般采用两套国际知名的10/100基t以太网交换机进行数据链路层和物理层协议转换。

多个端口可以为所有网络段或计算机提供同时以全速并行传输和交换信息的能力。

其配置已提前完成，可直接使用。

服务器和工作站配备2个或多个带有RJ45连接器的10/100基t以太网卡，这些网卡通过8芯5股电缆连接到以太网交换机。

所述第一网络段由所述第一组交换机及其所连接的设备组成，所述第一网络段使用所述计算机设备上的所述第一网卡；使用计算机设备上的第二网卡，由第二组交换机及其连接的设备组成第二网络段。
