GFY15双向风速传感器说明书

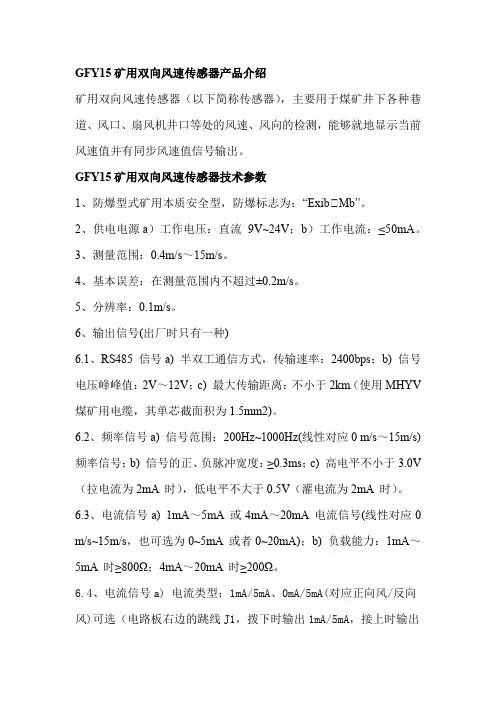

GFY15矿用双向风速传感器产品介绍矿用双向风速传感器（以下简称传感器），主要用于煤矿井下各种巷道、风口、扇风机井口等处的风速、风向的检测，能够就地显示当前风速值并有同步风速值信号输出。

GFY15矿用双向风速传感器技术参数1、防爆型式矿用本质安全型，防爆标志为：“ExibⅠMb”。

2、供电电源a）工作电压：直流9V~24V；b）工作电流：≤50mA。

3、测量范围：0.4m/s～15m/s。

4、基本误差：在测量范围内不超过±0.2m/s。

5、分辨率：0.1m/s。

6、输出信号(出厂时只有一种)6.1、RS485 信号a) 半双工通信方式，传输速率：2400bps；b) 信号电压峰峰值：2V～12V；c) 最大传输距离：不小于2km（使用MHYV 煤矿用电缆，其单芯截面积为1.5mm2)。

6.2、频率信号a) 信号范围：200Hz~1000Hz(线性对应0 m/s～15m/s)频率信号；b) 信号的正、负脉冲宽度：≥0.3ms；c) 高电平不小于3.0V （拉电流为2mA 时），低电平不大于0.5V（灌电流为2mA 时）。

6.3、电流信号a) 1mA～5mA 或4mA～20mA 电流信号(线性对应0 m/s~15m/s，也可选为0~5mA 或者0~20mA)；b) 负载能力：1mA～5mA 时≥800Ω；4mA～20mA 时≥200Ω。

6.4、电流信号a) 电流类型：1mA/5mA、0mA/5mA(对应正向风/反向风)可选（电路板右边的跳线J1，拨下时输出1mA/5mA，接上时输出0mA/5mA）；b) 信号范围：0mA时，≤0.05mA；1mA 时，1mA～1.4mA；5mA 时，4.5mA～5.5shenhua08mA；c) 负载能力：≥1kΩ。

7、响应时间传感器的响应时间：≤5s。

8、声光报警功能a) 传感器能在测量范围内设置报警点（出厂设为8m/s），报警显示值与设定值中煤的差值不大于0.1m/s；b) 报警声级强度在其1m远处的声响信号的声级不小于80dB（A）；光信号在黑暗环境中20m 远处清晰可见。

风速仪使用说明书一、产品介绍风速仪是一种用于测量风速的仪器。

它采用先进的传感技术和精密的测量算法，可以准确地测量当前的风速，并提供相关的数据显示和功能操作。

二、产品特点1. 准确性：风速仪采用高精度传感器，能够提供可靠准确的风速测量结果。

2. 多功能：风速仪除了测量风速外，还具备其他功能，如温度测量、湿度测量等。

3. 操作简便：风速仪的界面设计简单直观，用户只需按照指示进行操作即可。

4. 轻便易携：风速仪体积小巧轻便，方便携带使用。

三、使用步骤1. 打开风速仪电源：按下电源按钮，风速仪将启动并显示相关信息。

2. 选择测量模式：风速仪支持多种测量模式，如即时测量模式、平均测量模式等。

根据实际需求，选择相应的测量模式。

3. 进行风速测量：将风速仪朝向所需测量的风口或空气流动方向，将风速仪保持稳定，并等待一段时间，待测量结果稳定后，记录当前的风速数值。

4. 其他功能操作：如果需要进行温度测量、湿度测量等功能操作，可按照相应功能按钮进行操作。

四、注意事项1. 防止碰撞：使用过程中避免将风速仪与其他硬物碰撞，以免影响仪器的正常工作。

2. 避免湿润环境：尽量避免在潮湿或有水滴的环境中使用风速仪，以免影响仪器的测量准确性。

3. 避免高温环境：风速仪在高温环境下可能会受到损坏，因此请避免将其暴露在过高温度的环境中。

4. 定期校准：为保证测量结果的准确性，建议定期对风速仪进行校准，可参考相关的校准方法和标准。

五、维护与保养1. 充分充电：使用前请确保风速仪已充满电，以免因电量不足影响仪器的正常使用。

2. 清洁保养：使用后请用清洁软布擦拭风速仪表面，避免灰尘和污渍影响仪器的使用效果。

3. 安全存放：在长时间不使用时，请将风速仪存放在干燥、通风的环境中，避免受潮或受损。

六、故障排除1. 无法正常启动：检查电池电量是否充足，如电池电量不足，请及时充电。

2. 测量结果异常：检查是否操作错误或环境异常导致，如确认操作正确且环境正常，可尝试重新测量或进行校准。

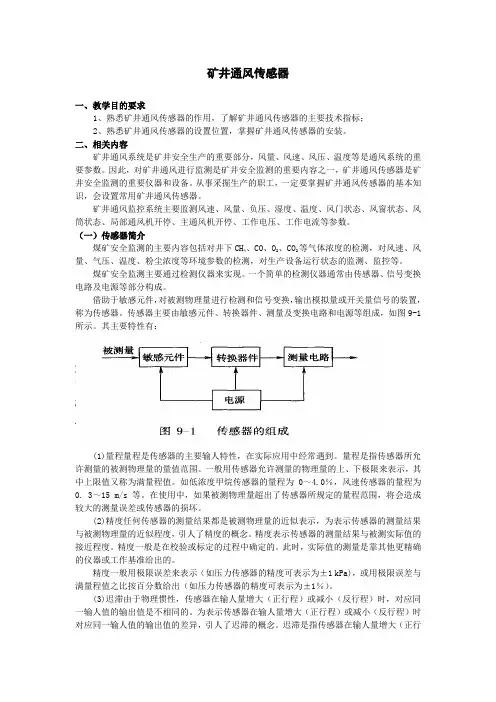

矿井通风传感器一、教学目的要求1、熟悉矿井通风传感器的作用，了解矿井通风传感器的主要技术指标；2、熟悉矿井通风传感器的设置位置，掌握矿井通风传感器的安装。

二、相关内容矿井通风系统是矿井安全生产的重要部分，风量、风速、风压、温度等是通风系统的重要参数。

因此，对矿井通风进行监测是矿井安全监测的重要内容之一，矿井通风传感器是矿井安全监测的重要仪器和设备。

从事采掘生产的职工，一定要掌握矿井通风传感器的基本知识，会设置常用矿井通风传感器。

矿井通风监控系统主要监测风速、风量、负压、湿度、温度、风门状态、风窗状态、风筒状态、局部通风机开停、主通风机开停、工作电压、工作电流等参数。

（一）传感器简介煤矿安全监测的主要内容包括对井下CH4、CO、O2、CO2等气体浓度的检测，对风速、风量、气压、温度、粉尘浓度等环境参数的检测，对生产设备运行状态的监测、监控等。

煤矿安全监测主要通过检测仪器来实现。

一个简单的检测仪器通常由传感器、信号变换电路及电源等部分构成。

借助于敏感元件，对被测物理量进行检测和信号变换，输出模拟量或开关量信号的装置，称为传感器。

传感器主要由敏感元件、转换器件、测量及变换电路和电源等组成，如图9-1所示。

其主要特性有：(1)量程量程是传感器的主要输人特性，在实际应用中经常遇到。

量程是指传感器所允许测量的被测物理量的量值范围。

一般用传感器允许测量的物理量的上、下极限来表示，其中上限值又称为满量程值。

如低浓度甲烷传感器的量程为0～4.0％，风速传感器的量程为0. 3～15 m/s等。

在使用中，如果被测物理量超出了传感器所规定的量程范围，将会造成较大的测量误差或传感器的损坏。

(2)精度任何传感器的测量结果都是被测物理量的近似表示，为表示传感器的测量结果与被测物理量的近似程度，引人了精度的概念。

精度表示传感器的测量结果与被测实际值的接近程度。

精度一般是在校验或标定的过程中确定的。

此时，实际值的测量是靠其他更精确的仪器或工作基准给出的。

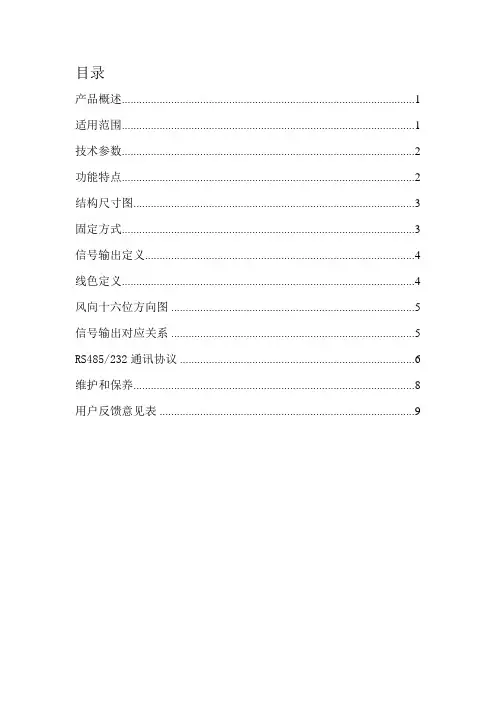

目录产品概述 (1)适用范围 (1)技术参数 (2)功能特点 (2)结构尺寸图 (3)固定方式 (3)信号输出定义 (4)线色定义 (4)风向十六位方向图 (5)信号输出对应关系 (5)RS485/232通讯协议 (6)维护和保养 (8)用户反馈意见表 (9)一、产品概述本风向传感器是我公司自主研发、生产的风向测量仪器，该产品用于测量风的方向值，并转换为电信号，此信号可直传送到记录设备上进行处理。

感器壳体采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，同时具用高耐候性、高强度、防腐蚀和防水性；内部电路均经过防护处理，整个传感器具有很好的耐恶劣环境的适应性。

电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速采集的精确性。

电路模块 PCB采用军工级 A 级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－ 20℃～+50℃, 湿度 35％─ 85％（非凝结）范围内均能正常工作。

二、适用范围本品可测量室内外环境中东、西、南、北、东南、西南、东北，西北等十六个方向，可广泛用于工程机械（起重机、履带吊、门吊、塔吊等）领域，铁路、港口、码头、电厂、气象、索道、环境、温室、养殖、空气调节、节能监控、农业、医疗、洁净空间等领域的风向测量。

三、技术参数输出类型电流输出型 电压输出型 RS485型量程16 个方向或 8 方向（ 0-360 度）供电电压DC12V~24 V输出信号4-20mA （三线制）0-5VMODBUS 协议负载能力 ≤500Ω ≥2K Ω使用环境-20 ℃~ ℃，相对湿度非凝结+5535-85% 启动风力≥0.8m/s整体功耗 ≤700mW≤300mW≤300mW（DC24V ）重量≤0.5Kg如有特殊规格要求请另行告知四、功能特点该产品自投入市场以来， 以其优异的质量， 卓越的性能赢得广大用户的好评，具备以下特点：◆ 体积小，携带方便、安装简捷、外观精美；◆ 有较强的防腐蚀性和耐候性；◆ 测量精度高，量程范围宽，稳定性好；◆ 功耗低，较强的抗干扰能力，能长期稳定工作；◆ 电源适应范围宽，数据信息线性度好，信号传输距离长。

风速测量仪使用方法说明书尊敬的用户，感谢您选择使用本款风速测量仪。

为了确保您能正确、高效地使用仪器，并获得准确的测量结果，特为您提供以下使用方法说明。

一、产品概述本风速测量仪是一款便携式设备，可用于测量气流的风速。

其小巧轻便的设计使其适用于室内、室外等各种环境中的风速测量需求。

仪器采用先进的传感技术，具有高精度、快速响应、稳定可靠的特点，可广泛应用于气象、航空、环境保护等领域。

二、使用前准备1. 请确保风速测量仪处于正常工作状态，电池电量充足。

2. 检查仪器表面是否有损坏或脏污，如有，请清洁或更换相关零部件。

3. 确保使用环境安全，无明火、易燃物等。

三、仪器操作步骤1. 打开仪器电源开关，待指示灯亮起表示仪器已开机。

2. 按下"单位选择"按钮，选择您希望显示风速的单位，可选参数包括米/秒、千米/小时、英尺/秒等。

3. 将风速测量仪对准待测的风口或通风孔，确保仪器与风口的垂直距离在安全范围内。

4. 保持仪器平稳不动，等待几秒钟，仪器将自动测量并显示当前的风速数值。

5. 如需连续测量多次，请等待仪器显示结果后再进行下一次测量，并确保仪器稳定。

四、使用注意事项1. 在测量过程中，请保持仪器稳定，避免碰撞或震动，以免影响测量结果。

2. 如遇到风速过大的情况，请立即暂停测量并移至较安全的区域进行操作。

3. 如需测量不同位置的风速，请确保等待仪器稳定后再进行下一次测量，以获得准确结果。

4. 请勿将仪器暴露在极端温度、湿度等环境中，以免影响仪器的性能和寿命。

5. 请定期清理仪器表面，避免积尘或油污影响仪器的正常使用。

五、故障排除1. 如果仪器无法开机，请检查电池电量并更换电池。

2. 如仪器显示异常或不准确，请检查是否有干扰源，并尝试重新校准仪器。

3. 如果您无法解决故障，请联系售后服务中心寻求帮助。

六、保养与存储1. 请按照说明书要求定期进行仪器的保养与校准，以确保测量结果的准确性。

2. 在长时间不使用仪器时，请将其存放在干燥、阴凉、无腐蚀性气体的环境中。

风速测量仪使用说明书1. 产品介绍风速测量仪是一款便携式的仪器，用于测量空气中的风速。

它采用先进的传感技术和精确的测量算法，能够准确地测量出环境中的风速。

本使用说明书将为您详细介绍如何正确操作和使用风速测量仪。

2. 产品结构与部件（1）主机：风速测量仪的核心部分，包括显示屏、按键和功能控制模块。

（2）探头：用于接收环境中的气流，进行风速测量。

（3）电池仓：用于安装电池，为风速测量仪提供电源。

3. 产品使用步骤步骤1：准备工作在进行风速测量之前，请确保风速测量仪已经装有电池，并处于开机状态。

同时，确保探头干净、无损坏并连接到主机。

步骤2：测量环境准备选择一个需要进行测量的环境，并保证该环境的风速相对稳定。

避免遮挡物或其他干扰因素的存在，以确保测量结果的准确性。

步骤3：测量操作将探头靠近待测风速的位置，并观察仪器显示屏上的数据。

风速测量仪将实时显示出环境中的风速数值，您可以根据需要记录或保存这些数据。

在测量完毕后，请记得关闭风速测量仪。

4. 注意事项（1）请勿将风速测量仪用于非指定的测量范围。

（2）在使用过程中，请避免将风速测量仪暴露在极端的温度、湿度或其他恶劣环境中。

（3）请勿使用尖锐物体刺破或损坏探头，在存放时应注意保护探头的完整性。

（4）定期清洁仪器外壳，避免灰尘或其他污物影响测量精确度。

（5）请妥善保存风速测量仪，避免跌落或撞击。

5. 常见问题解答Q：如何确保测量结果的准确性？A：请在稳定的环境中进行测量，并确保无遮挡物或其他干扰因素的存在。

Q：风速测量仪的测量范围是多少？A：本款风速测量仪的测量范围为0.1m/s至30m/s。

Q：如何保存测量数据？A：本风速测量仪不具备数据保存功能，您可以手动记录测量结果。

6. 售后服务如果您在使用过程中遇到任何问题或需要售后服务，请联系我们的客服部门，我们将尽快为您解决问题。

客服热线：XXX-XXXXXXX客服邮箱：***************感谢您购买并使用我们的风速测量仪，希望本使用说明书能够为您提供准确的操作指导。

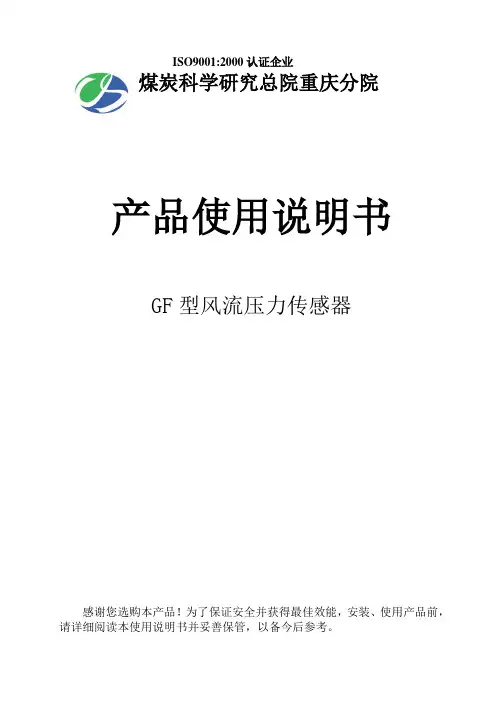

ISO9001:2000认证企业煤炭科学研究总院重庆分院产品使用说明书GF型风流压力传感器感谢您选购本产品！为了保证安全并获得最佳效能，安装、使用产品前，请详细阅读本使用说明书并妥善保管，以备今后参考。

前言本说明书详细地介绍了GF型风流压力传感器的使用方法及使用注意事项，使用者在使用前请务必仔细阅读。

GF型风流压力传感器在生产过程中执行的是煤炭科学研究院重庆分院的企业标准Q/MKC 56-2005。

目次前言 (I)1 概述 (1)2 工作原理与结构 (2)3 技术特性 (3)4 尺寸、重量 (4)5 使用、调校 (4)6 典型故障处理 (5)7 维护、保养 (6)8 运输、贮存 (6)9 开箱及检查 (6)10 其它 (7)GF型风流压力传感器1 概述GF型风流压力传感器,是一种专门用于监测煤矿井下巷道及瓦斯抽放管道负压的模拟量传感器，对于监测井下风压变化，确保矿井正常通风、配风及瓦斯抽放管路安全等方面有着重要作用，用于老塘漏风，隔墙密闭质量的连续监测的重要传感器，能就地数字显示风压或管道压力变化。

1.1 产品特点1.1.1 GF型风流压力传感器在设计中采用了新型单片微机和高集成数字化电路，简化了电路结构，提高了整机性能的可靠性，便于维护与调试。

1.1.2 本传感器在整机的零点、灵敏度调校上实现了红外遥控调校功能，方便了仪器的调校工作。

1.1.3 本传感器在电源设计上采用新型开关电源，大大降低了整机功耗，增加了传感器的传输距离。

1.1.4 本传感器增设了故障自检功能,方便了使用与维护。

1.1.5 本传感器的外壳采用了高强度结构，使整机具有很强的抗冲击能力。

1.2 主要用途和适用范围1.2.1 主要用途GF型风流压力传感器主要用于老塘漏风，隔墙密闭质量的连续监测。

1.2.2 适用范围井下煤尘巷道、回风巷的通风配风、瓦斯抽放管道的负压监测。

1.3 型号的组成及其代表意义G F □□ (A)设计序列号F代表负压传感器，Z代表正压传感器测量范围风流压力传感器1.4 环境条件1.4.1 工作条件a) 工作温度: 0 ℃～40 ℃；b) 相对湿度: ≤95 %；c) 大气压力: 80 kPa～106 kPa；d) 风速：≤（0～8）m/s；e) 机械环境: 无显著震动和冲击的场合；f) 有煤尘和瓦斯存在的场所。

实验一电容式传感器位移特性实验一、实验目的了解电容传感器的结构及特点。

二、实验仪器电容传感器、电容变换器、测微头、V/F表三、实验原理电容式传感器是指能将被测物理量的变化转换为电容量变化的一种传感器它实质上是具有一个可变参数的电容器。

利用平板电容器原理：.S(1-1)~ d~ d式中，S为极板面积，d为极板间距离，£。

为真空介电常数，J为介质相对介电常数，由此可以看出当被测物理量使S、d或5发生变化时，电容量C随之发生改变，如果保持其中两个参数不变而仅改变另一参数，就可以将该参数的变化单值地转换为电容量的变化。

所以电容传感器可以分为三种类型：改变极间距离的变间隙式，改变极板面积的变面积式和改变介电常数的变介电常数式。

这里釆用变面积式，如图两只平板电容器共享一个下极板，当下极板随被测物体移动时，两只电容器上下极板的有效面积一只增大，一只减小，将三个极板用导线引出，形成差动电容输出。

通过处理电路将电容的变化转换成电压变化，进行测量。

下級板上板板1图1-1电容传感器内部结构示意图四、实验内容与步骤1.电容传感器已经按图1-2安装在实验台。

支架图1・2电容传感器安装示意图UoO2. 将底面板上“电容传感器”与“电容变换器”相连，“电容变换器的输出接到V/F 表（选择V 、2V 档）。

（注：此处应选用三根相同长度的实验导线，而且越短越好。

）3. 打开“直流电源”开关。

调节"电容变换器”的增益调节电位器到中间位置，调节螺旋测微器使得V/F 表显示为0o （增益调节电位器确泄后不能改动）4•调节螺旋测微器推进电容传感器的中间极板（内极板）上下移动，每隔0.2mm 将位 移值与V/F 表的读数填入表l-lo表1-1X(mm)・0.8-0.6-0.4-0.20.20.40.60.8u （v ）五、实验报告1. 根据表1-1的数据作做出电压一位移曲线。

2. 试分析电容传感器转接电容变换器的导线为什么要长度一致。

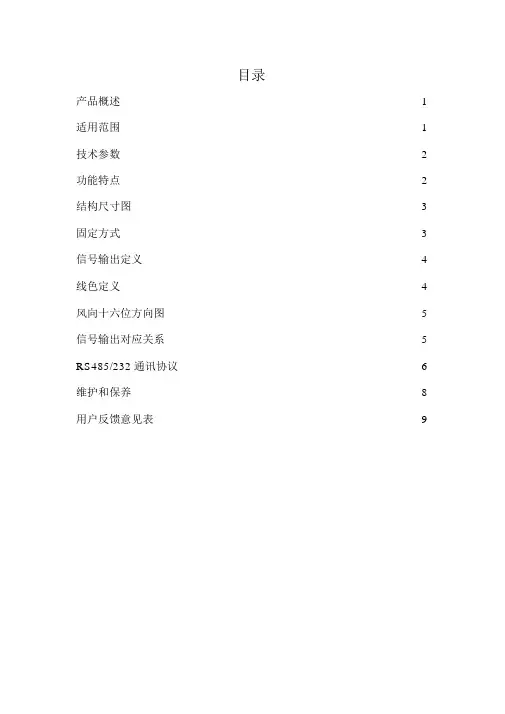

目录产品概述 (1)适用范围 (1)技术参数 (2)功能特点 (2)结构尺寸图 (3)固定方式 (3)信号输出定义 (4)线色定义 (4)风向十六位方向图 (5)信号输出对应关系 (5)RS485/232通讯协议 (6)维护和保养 (8)用户反馈意见表 (9)一、产品概述本风向传感器是我公司自主研发、生产的风向测量仪器，该产品用于测量风的方向值，并转换为电信号，此信号可直传送到记录设备上进行处理。

感器壳体采用铝合金材料，使用特种模具精密压铸工艺，尺寸公差甚小表面精度甚高，同时具用高耐候性、高强度、防腐蚀和防水性；内部电路均经过防护处理，整个传感器具有很好的耐恶劣环境的适应性。

电缆接插件为军工插头，具有良好的防腐、防侵蚀性能，能够保证仪器长期使用，同时配合内部进口轴承系统，确保了风速采集的精确性。

电路模块PCB采用军工级A级材料，确保了参数的稳定和电气性能的品质；电子元件均采用进口工业级芯片，使得整体具有极可靠的抗电磁干扰能力，能保证主机在－20℃～+50℃,湿度35％─85％（非凝结）范围内均能正常工作。

二、适用范围本品可测量室内外环境中东、西、南、北、东南、西南、东北，西北等十六个方向，可广泛用于工程机械（起重机、履带吊、门吊、塔吊等）领域，铁路、港口、码头、电厂、气象、索道、环境、温室、养殖、空气调节、节能监控、农业、医疗、洁净空间等领域的风向测量。

三、技术参数如有特殊规格要求请另行告知四、功能特点该产品自投入市场以来，以其优异的质量，卓越的性能赢得广大用户的好评，具备以下特点：◆体积小，携带方便、安装简捷、外观精美；◆有较强的防腐蚀性和耐候性；◆测量精度高，量程范围宽，稳定性好；◆功耗低，较强的抗干扰能力，能长期稳定工作；◆电源适应范围宽，数据信息线性度好，信号传输距离长。

五、结构尺寸图六、固定方式传感器应水平安装，确保风向数据的准确性；采用法兰安装方式，传感器下方安装法兰直径Ф60mm，四个安装孔为Ф6.6mm，四个安装孔均匀分布再Ф47mm的圆周上，安装使用法兰固定安装，安装尺寸如下：七、信号输出定义电压型和电流型输出定义如下① 电源正极② 电源负极③ 电压信号④ 电流信号RS485输出定义八、线色定义九、风向十六位方向图十、信号输出对应关系电压信号输出(0-5V)对应关系（电压综合精度±2%）北:5V 东北偏北:0.31V 东北:0.63V 东北偏东:0.94V 东:1.25V 东南偏东:1.56V 东南:1.88V 东南偏南:2.19V 南:2.5V 西南偏南:2.81V 西南:3.13V 西南偏西:3.44V 西:3.75V 西北偏西:4.06V 西北:4.38V 西北偏北:4.69V电压信号输出(1-5V)对应关系（电压综合精度±2%）北:1V 东北偏北:1.25V 东北:1.5V 东北偏东:1.75V 东:2V 东南偏东:2.25V 东南:2.5V 东南偏南:2.75V 南:3V 西南偏南:3.25V 西南:3.5V 西南偏西:3.75V 西:4V 西北偏西:4.25V 西北:4.5V 西北偏北:4.75V电流信号输出对应关系（电流综合精度±2%）北:4mA 东北偏北:5mA 东北:6mA 东北偏东:7mA 东:8mA 东南偏东:9mA 东南:10mA 东南偏南:11mA 南:12mA 西南偏南:13mA 西南:14mA 西南偏西:15mA 西:16mA 西北偏西:17mA 西北:18mA 西北偏北:19mA故障码：2mA十一、RS485/232通讯协议采用了MODBUS-RTU协议的命令子集，使用读寄存器命令（03）（06）。

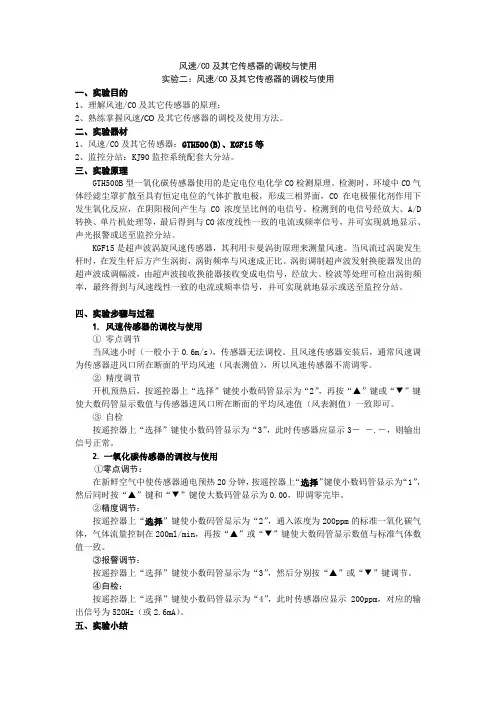

风速/CO及其它传感器的调校与使用实验二：风速/CO及其它传感器的调校与使用一、实验目的1、理解风速/CO及其它传感器的原理；2、熟练掌握风速/CO及其它传感器的调校及使用方法。

二、实验器材1、风速/CO及其它传感器：GTH500(B)、KGF15等2、监控分站：KJ90监控系统配套大分站。

三、实验原理GTH500B型一氧化碳传感器使用的是定电位电化学CO检测原理。

检测时，环境中CO气体经滤尘罩扩散至具有恒定电位的气体扩散电极，形成三相界面，CO在电极催化剂作用下发生氧化反应，在阴阳极间产生与CO浓度呈比例的电信号。

检测到的电信号经放大、A/D 转换、单片机处理等，最后得到与CO浓度线性一致的电流或频率信号，并可实现就地显示、声光报警或送至监控分站。

KGF15是超声波涡旋风速传感器，其利用卡曼涡街原理来测量风速。

当风流过涡旋发生杆时，在发生杆后方产生涡街，涡街频率与风速成正比。

涡街调制超声波发射换能器发出的超声波成调幅波，由超声波接收换能器接收变成电信号，经放大、检波等处理可检出涡街频率，最终得到与风速线性一致的电流或频率信号，并可实现就地显示或送至监控分站。

四、实验步骤与过程1. 风速传感器的调校与使用①零点调节当风速小时（一般小于0.6m/s），传感器无法调校。

且风速传感器安装后，通常风速调为传感器进风口所在断面的平均风速（风表测值），所以风速传感器不需调零。

②精度调节开机预热后，按遥控器上“选择”键使小数码管显示为“2”，再按“▲”键或“▼”键使大数码管显示数值与传感器进风口所在断面的平均风速值（风表测值）一致即可。

③自检按遥控器上“选择”键使小数码管显示为“3”，此时传感器应显示3－－.－，则输出信号正常。

2. 一氧化碳传感器的调校与使用①零点调节：在新鲜空气中使传感器通电预热20分钟，按遥控器上“选择”键使小数码管显示为“1”，然后同时按“▲”键和“▼”键使大数码管显示为0.00，即调零完毕。

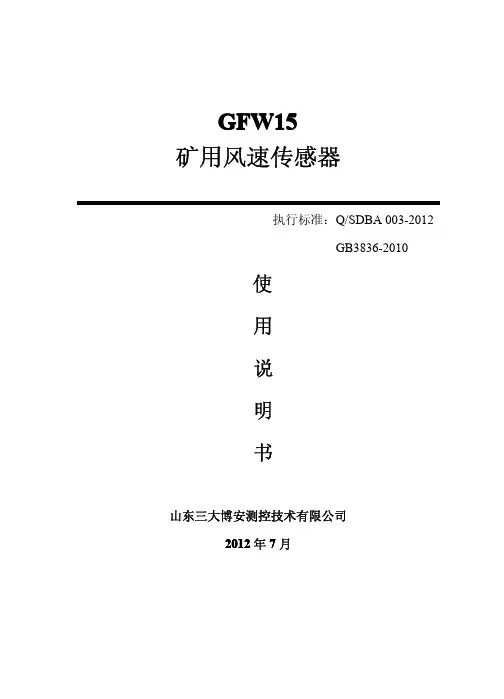

GFW15矿用风速传感器执行标准：Q/SDBA003-2012GB3836-2010使用说明书山东三大博安测控技术有限公司20201212年7月目录一、概述 (1)二、主要技术参数 (2)三、传感器工作原理简介 (3)四、安装方法 (4)五、使用操作 (5)六、维护和修理 (8)七、运输与贮存 (8)八、故障分析与排除 (9)九、随机配件 (10)一、概述GFW15矿用风速传感器是依据MT448-2008《矿用风速传感器》和GB3836.4-2010《爆炸性环境第4部分：由本质安全型“i”保护的设备》的标准制造，符合Q/SDBA003-2012产品标准，防爆标志为ExibI（矿用本质安全型）。

本产品主要用于煤矿井下各种坑道、风口、扇风机井口等处风速的检测，以确保煤矿的安全生产。

传感器为本质安全型，是一种智能型检测仪表，环境适应性强，安装调试方便，经国家防爆检验机关进行联机检验后，可与国内各类煤矿监测监控系统配套使用。

1、使用环境条件a）工作环境温度：0～40℃b）相对湿度：≤98%c）大气压力：80～110Kpad)机械环境：无显著振动和冲击的场合；e)煤矿井下有甲烷及煤尘爆炸性混合物，且无破坏绝缘的腐蚀性气体的场合。

2、型号命名G F W15测量范围超声波漩涡式风速传感器3、电缆参数电缆型号：MHYV1×4×7／0.52参数：电阻≤12.8Ω/km，电容≤0.06μF/km，电感≤0.8mH/km4、防爆形式及标志本产品防爆型式为矿用本质安全型，防爆标志为ExibI。

5、外形尺寸及重量外形尺寸（长×宽×高）：307mm×131mm×82mm(如图1所示)；质量：1.1kg±0.1kg图1：传感器外形尺寸二、主要技术参数1、工作电压：21.5V，波动范围12V～24V(DC)2、工作电流：≤50mA3、测量范围：风速0.4～15m/s4、允许误差：≤±0.3m/s5、重复性误差：显示数值X±1%6、输出方式：频率信号输出，200Hz～1000Hz7、传输距离：传感器使用电缆标称截面积为1.5mm 2时，传感器与关联设备的传输距离2km8、遥控器：普通1.5V 五号干电池2节遥控范围3m9、防爆形式：ExibI （矿用本质安全型）10、本安参数：Ui ：21.5V I i ：50mA Ci ：0μF Li ：0mH11、防护等级：IP54三、传感器工作原理简介根据卡曼涡街理论，在无限界流场中,垂直于流向插入一根非流线形阻力体(即旋涡发生体)。

GFY15型煤矿用风速传感器使用说明书上海高致精密仪器有限公司1 概述 (1)2 工作原理与结构 (2)3 技术特征 (3)4 外形尺寸、重量 (3)5 使用方法 (3)6 故障分析及排除 (3)7 注意事项 (6)8 成套性 (6)9 贮存、运输 (6)10 开箱及检查 (7)11 售后服务 (7)附录A (8)警告：1．严禁改变本安电路和与本安电路有关的元器件的型号、规格和参数！2．关联设备未经联检不得接入本传感器！GFY15型煤矿用风速传感器使用说明书一概述1、产品特点GFY15型煤矿用风速传感器（以下简称传感器）采用嵌入式微控制器技术，在测量原理上使用的是利用微压差变化来测量风速，内部线性化和温度补偿均采用数字化实现。

彻底解决了风管内气流紊流问题，在低风速下仍然能保证高精确测量，抗污染能能力强，维护成本低。

该仪器具有结构简单、测量准确、性能稳定、可靠性高等特点。

通过本公司所生产的FYF5(A)矿用遥控器可方便设置工作点，同时输出200～1000HZ的频率信号和RS-485数字信号，可方便与各种类型的煤矿安全监测系统配套使用。

2、主要用途及适用范围主要用于连续监测矿井通风总回风巷、井下主要测风站、扇风机等处的风速，是矿井通风安全参数测量的重要仪表。

3、型号的组成及其代表意义最大测量范围15m/s差压原理风速传感器4、环境条件1）使用环境条件a) 工作温度－5℃～40℃；b) 相对湿度≤98%；c) 气压（80～116）kPa；d) 机械环境：无显著振动和冲击的场所；e) 可含有瓦斯、煤尘等的场所；f)防爆标志：矿用本质安全型，防爆标志ExibI2）贮存温度 －40℃～＋60℃。

3）关联设备及检测元件见附录A 。

二 工作原理与结构1、 结构传感器结构见图1。

1.电源/9. 航空插座10.传感器连接线 11.微差压传感器图12、工作原理仪器由电源电路、风速检测元件、单片机信号处理单元、显示电路、报警电路、红外遥控电路、频率信号输出电路、RS-485通讯电路等构成，工作原理框图见图2。

KGF15型风速传感器(原CW-1型)
产品型号：KGF15(原CW-1型)
参数指标：
产品说明：
主要用于煤矿井下风速的测量，安装在测风站、进回风巷和采区工作面等场所，是保证煤矿安全生产的重要仪器。

具有遥控调校功能，其主要作用是不受通风巷道断面大小影响，能很方便地进行安装调校，并且还具有更好的信号远传功能。

同时，该传感器是用压电超声原理研制成功的无转动部件，结构小型化，使用方便，检出量不受环境温度气压、粉尘和电磁干扰影响，具有测量精度高、范围宽、维护方便等优点。

可与矿井环境监测系统配套使用。

主要技术指标：
测量范围：0.3～15m/s
基本误差：≤±0.3%
工作电压：18～24V DC
工作电流：≤70mA DC
显示方式：就地显示3位LED
输出信号：1～5mA DC、200～1000Hz
防爆型式：ExibⅠ矿用本安型
使用方法：在使用时首先测出被安放地点巷道断面平均风速值，然后将该传感器安放在断面的任意点上，这时应注意风流方向与传感器的风流指向偏差不大于5度，然后将红外线遥控器指向传感器按动上下键使传感器显示值与断面平均风速值相等即可。

风速仪操作说明书本操作说明书适用于风速仪的正确操作和使用方法，请仔细阅读并按照说明逐步操作。

一、产品概述风速仪是一种用于测量风速的便携式仪器。

它可广泛应用于气象观测、环境监测、风能评估等领域。

本风速仪采用先进的传感器技术和数字显示屏，具有测量准确、操作简单、便携轻巧等特点。

二、产品组成1. 主机：包含显示屏、按键等控制元件，用于显示和设置相关参数。

2. 风速传感器：测量空气流动引起的风速，并将数据传输给主机。

三、操作步骤1. 打开风速仪电源在使用前，确保风速仪已安装好电池并连接好传感器。

按下主机上的电源按钮，屏幕将显示倒计时，等待其完成后进入工作模式。

2. 选择测量模式风速仪具有多种测量模式，如实时测量、最大/最小值记录等。

通过按键切换功能，选择所需的测量模式。

3. 定位传感器将传感器插入待测的气流中，确保传感器正对流动的空气，并保持传感器与气流垂直。

注意避免遮挡或干扰传感器的因素。

4. 进行测量在正确的位置放置传感器后，等待几秒钟以确保测量结果的稳定性。

屏幕将显示当前的风速值，并根据选择的模式记录最大或最小值。

5. 停止测量完成测量后，按下电源按钮，屏幕将显示测量结果的统计信息，如平均值、变化范围等。

6. 关闭风速仪长按电源按钮，风速仪将关闭电源。

若不使用风速仪，请及时取下电池以延长电池寿命。

四、注意事项1. 在进行测量前，请确保传感器和测量环境干净、无异物。

2. 风速仪应避免受到强烈的冲击和挤压，以免损坏仪器。

3. 避免使用风速仪在高温、湿度或有腐蚀性气体的环境中，以确保安全和准确性。

4. 风速仪不具备防水功能，请避免在雨天或潮湿环境中使用。

5. 请定期校准风速仪以确保测量结果的准确性。

五、维护保养1. 定期清洁风速仪的外壳和传感器，可使用干净的软布擦拭。

2. 若长时间不使用风速仪，请取下电池以避免漏电损坏仪器。

3. 如发现仪器异常或功能失效，请联系售后服务中心进行修理或更换。

注意：本产品使用教程仅作为操作参考，如需更多详细信息，请参阅配套的用户手册。

风速风向仪操作说明书一、引言风速风向仪是一种用于测量风速和风向的仪器，被广泛应用于气象学、环境监测以及各类工业领域。

本操作说明书将详细介绍如何正确使用风速风向仪，以确保准确测量结果和安全操作。

二、仪器概述风速风向仪由测风速传感器和测风向传感器组成，具备显示屏和操作按钮。

下面将分别介绍各部分的功能和使用方法：1. 显示屏：显示当前的风速和风向数据，以及其他相关信息。

2. 操作按钮：包括开/关机按钮、模式选择按钮和校准按钮。

通过操作按钮可以控制仪器的开关以及选择不同的测量模式。

3. 测风速传感器：用于测量风速，通常位于仪器的顶部。

请确保该传感器正对着风口，避免遮挡物影响测量结果。

4. 测风向传感器：用于测量风向，通常位于仪器的侧面或底部。

请确保该传感器指向真北，避免磁场干扰。

三、开始操作1. 开启仪器：按下开/关机按钮，仪器电源将被启动。

等待片刻，直到显示屏上出现相关信息。

2. 校准风速传感器：在测量之前，需要进行风速传感器的校准。

按下校准按钮，并按照显示屏上的提示进行操作。

通常需要放置仪器在无风的环境中，稍等片刻完成校准。

3. 选择测量模式：按下模式选择按钮，可以切换不同的测量模式。

通常有实时测量模式和历史数据测量模式。

实时测量模式将实时显示当前风速和风向；历史数据测量模式将保存一段时间内的风速和风向数据。

四、测量和记录1. 实时测量模式：在实时测量模式下，显示屏将实时显示当前的风速和风向。

将仪器放置在所需测量的位置，确保传感器没有被遮挡，并保持仪器稳定。

记录需要的数据，并根据实际需要进行分析。

2. 历史数据测量模式：在历史数据测量模式下，仪器将记录一段时间内的风速和风向数据。

具体操作方法请按照显示屏上的指示进行。

五、注意事项1. 避免遮挡：在测量过程中，请确保传感器没有被树木、建筑物或其他遮挡物遮挡，以避免影响测量结果。

2. 环境干扰：尽量将风速风向仪放置在开阔的区域，避免高楼、大树等物体对测量结果产生干扰。
