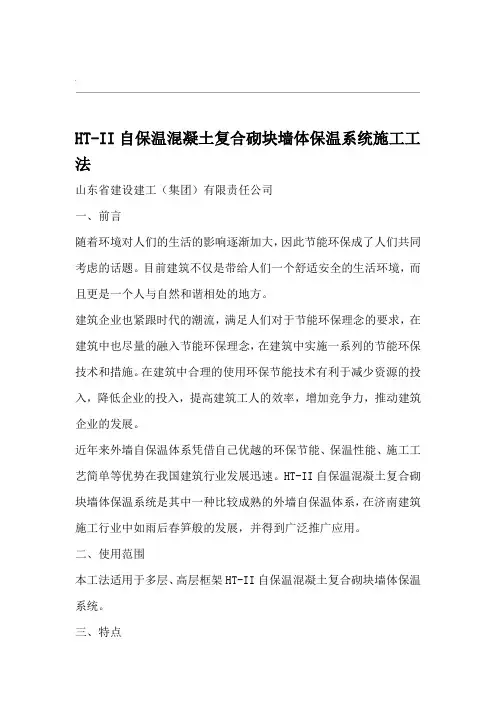

HT-II自保温混凝土复合砌块墙体保温系统施工工法山东省建设建工（集团）有限责任公司一、前言随着环境对人们的生活的影响逐渐加大，因此节能环保成了人们共同考虑的话题。
目前建筑不仅是带给人们一个舒适安全的生活环境，而且更是一个人与自然和谐相处的地方。
建筑企业也紧跟时代的潮流，满足人们对于节能环保理念的要求，在建筑中也尽量的融入节能环保理念，在建筑中实施一系列的节能环保技术和措施。
在建筑中合理的使用环保节能技术有利于减少资源的投入，降低企业的投入，提高建筑工人的效率，增加竞争力，推动建筑企业的发展。
近年来外墙自保温体系凭借自己优越的环保节能、保温性能、施工工艺简单等优势在我国建筑行业发展迅速。
HT-II自保温混凝土复合砌块墙体保温系统是其中一种比较成熟的外墙自保温体系，在济南建筑施工行业中如雨后春笋般的发展，并得到广泛推广应用。
二、使用范围本工法适用于多层、高层框架HT-II自保温混凝土复合砌块墙体保温系统。
三、特点HT-II自保温混凝土复合砌块墙体保温系统是建筑节能与结构一体化技术，通俗地讲，就是不再给建筑“套棉衣”，而是通过采取一定的技术措施，采用相应的墙体材料及配套产品，使墙体本身的热工性能等技术指标达到节能标准要求，实现集保温隔热功能与维护结构功能于一体的建筑环保节能技术，不仅能有效解决保温体系与建筑主体同寿命问题，而且在抗震、安全等性能方面也得到了加强，能同时满足建筑、防火等要求，是建筑环保节能发展的方向。
四、工艺原理HT-II自保温混凝土复合砌块墙体保温系统是采用墙体自身具有节能阻热功能的HT自保温混凝土复合砌块，混凝土梁柱等热桥部位采用A级防火性能保温板的一种外墙自保温系统。
HT-II非承重自保温混凝土复合砌块是以插有拉结件的聚苯保温板为保温层，砌块外侧以普通硅酸盐水泥为主要胶凝材料，加入粉煤灰，炉渣等轻集料，加水搅拌后在自动砌块机上振动成型的新型墙材料。
五、工艺流程及操作要点5.1工艺流程：超平放线→基层清理、找平→砌筑→校正→勾缝5.2操作要点⑴、HT-II非承重自保温混凝土复合砌块外墙的窗口下一皮砌块下的水平灰缝中应设置拉结钢筋，拉结钢筋为3Φ6，钢筋伸过窗口侧边应不小于500mm（详见下图2）。
图2：砌块墙窗口下配筋⑵、HT-II非承重自保温混凝土复合砌块保温层的聚苯保温板右侧端部设置有凸起，砌筑时需与砌块左侧端部设置的凹槽相配合；保温板上端部设置有燕尾型凸起，砌筑时需与与下部燕尾型凹槽相配合。
砌筑完成后墙体上下左右的聚苯保温板连接成一个整体保温墙体。
自保温砌块之间的灰缝宜为8-12mm，且砌筑砂浆不应涂抹在聚苯保温板上，让聚苯保温板完全咬合充分连接，达到最佳保温效果。
HT-II非承重自保温混凝土复合砌块⑶、热桥部位处理为保证外墙系统的保温性能，HT-II自保温砌块结构性热桥部位（构造柱、结构梁柱等部位）采用外保温技术。
为保证外保温处理后的部位与HT自保温砌块墙体部位的连接界面齐平，外墙自保温砌块砌筑过程中需外挑出钢筋混凝土梁，挑出宽度应参照外保温做法的厚度。
但外挑不宜大于50mm，当砌体外挑出钢筋混凝土梁的尺寸较大时，可在结构施工过程中在钢筋混凝土梁侧面增加30mm挑耳。
挑耳部位需采用玻化微珠砂浆与外墙抹平。
详见下图⑷、门窗洞口细部处理HT-II自保温砌块与门窗之间的缝隙应用聚氨酯高效保温材料进行封堵，再使用30厚玻化微珠找平，最后使用密封膏对窗口部位进行封堵。
⑸、 HT-II非承重自保温混凝土复合砌块分为整块砖和可拆分砖，可拆分砖可拆为1/2块、3/4块及1/4块。
材料进场前可根据砌块排版订购相应规格及数量的可拆分砌块，避免材料浪费。
（详见下图）可拆分为3/4、1/4块的自保温砌块拆分后的自保温砌块可拆分为1/2块的自保温砌块拆分为1/2块的自保温砌块5.3 HT-II非承重自保温混凝土复合砌块砌体构造措施1.HT-II非承重自保温混凝土复合砌块砌筑前，应根据建筑物的平面、立面图绘制砌块排列图。
在墙体转角处设置皮数杆，皮数杆上画出砌块皮数及砌块高度，并在相对砌块上边线间拉准线，依据线砌筑。
2.HT-II非承重自保温混凝土复合砌块砌筑前不应浇水，表面明显潮湿的砌块不得使用。
如天气干燥时，可在砌筑前对砌块进行喷雾湿润。
4.HT-II非承重自保温混凝土复合砌块墙的上下皮砌块的竖向灰缝应相互错开，相互错开长度宜为300mm,并不小于150mm。
应在水平灰缝设置2ф6的通长拉结钢筋。
5.HT-II非承重自保温混凝土复合砌块墙的灰缝应横平竖直，砂浆饱满，水平灰缝砂浆饱满度不应小于90%；竖向灰缝砂浆饱满度不应小于80%。
水平灰缝厚度宜为8-12mm。
6.HT-II非承重自保温混凝土复合砌块墙的转角处，应使纵墙的砌块相互搭砌，隔皮砌块露断面（详见下图）。
T字型墙体连接处应设置构造柱。
图4 墙体转角交接处砌法7.HT-II非承重自保温混凝土复合砌块墙如无切实有效措施，不得使用于下列部位:（1）建筑物室内地面标高以下的部位；（2）长期浸水或经常受干湿交替部位；（3）受化学环境侵蚀（如强酸、强碱）或高浓度二氧化碳等环境；（4）HT-II非承重自保温混凝土复合砌块表面经常处于处于80℃以上的高温环境。
8.HT-II非承重自保温混凝土复合砌块墙上不得留设脚手眼。
9.每一楼层内的HT-II非承重自保温混凝土复合砌块墙体应连续砌完，不留接槎。
如必须留槎时应留成斜槎，或在门窗洞口侧边间断。
10.HT-II非承重自保温混凝土复合砌块与门口的连接:当采用后塞口时，将预制好埋有木砖或铁件的混凝土块，按洞口高度2m以内每边砌筑三块，洞口高度大于2m时，每边砌筑四块，安装门框时用手电钻在边框预先钻出钉孔，然后用钉子将木框与混凝土内预埋木砖钉牢；当采用先立口时，在HT-II非承重自保温混凝土复合砌块和门框外侧均涂抹粘结砂浆5mm厚挤压密实。
同时校正墙面的垂直度、平整度和位置。
然后再在每侧均匀钉三个长钉，与加气混凝土固定。
11.HT-II非承重自保温混凝土复合砌块与楼板或梁底的连接，一般在楼板或梁底3-5cm间隙，待砌体完成7d后，用高标号砂浆或C20干硬性细石混凝土填实，间距500cm设置防腐木条。
12.HT-II非承重自保温混凝土复合砌块墙每天砌筑高度不宜超过1.5m。
5.4结构性热桥部位的施工工艺流程基层清理、找平→墙面测量拉线→粘贴翻包网格布→粘贴复合保温板→锚固件固定→抹底层砂浆→铺设网格布→抹面层砂浆4.将混凝土梁、柱及构造柱表面清理干净并打底找平。
5.弹好水平垂直控制线，控制保温板粘贴的垂直度及平整度。
6.粘贴翻包网格布，将玻纤网格布用专用粘接砂浆牢固粘接在基底上。
7.粘贴复合保温板，宜使用满粘法粘贴复合保温板。
复合保温板之间拼缝不得大于2mm。
8.锚固件固定，用电锤从复合保温板表面向内侧打孔，入墙深度不小于6cm，钉头不得超出复合保温板表面。
9.抹底层砂浆，复合保温板粘贴固定施工完成后，经验收合格后进行底层抹面砂浆抹面，并将翻包网格布压入底层砂浆。
10.铺贴一层网格布，搭接长度不小于100mm。
11.抹面层砂浆。
六、材料与设备6.1材料⑴材料、成品、半成品、构配件进场验收和复试要求。
⑵HT-II非承重自保温混凝土复合填充墙砌体所使用材料应产品质量合格证。
⑶水泥、砂浆等材料检验应符合标准要求。
⑷外加剂的应用应符合GBJ50119-2003以及有关标准的规定。
6.2施工机具应备有瓦刀、托线板、线坠、水平尺、皮数杆、泥桶、存灰槽、筛子、勾缝条、、灰浆车、翻斗车、磅秤、小撬棍、木锤、手推胶轮车以及砌块夹具等。
6.3施工设备砂浆搅拌机、筛砂机以及塔式起重机、施工电梯、物料提升机等。
七、质量控制措施7.1主控项目⑴砌块和砌筑砂浆的强度等级应符合设计要求。
⑵检验方法；检查砖和砌块的产品合格证书，产品性能检测报告和砂浆试块试验报告。
7.2 一般项目⑴HT-II非承重自保温混凝土复合砌体一般尺寸的允许偏差应符合表1的规定。
①抽检数量:对表中1、2项，在检验批的标准间中随机抽查10%，但不应少于3间；大面积房间和楼道按两个轴线或每10延长米一标准间计数。
每间检验不应少于3处。
②对表中3、4项，在检验批中抽检10%，且不应少于5处。
⑵HT-II非承重自保温混凝土复合砌块砌体不应与其他块材混砌。
抽检数量:在检验批中抽检20%，且不应少于5处。
检验方法:外观检查。
表1 填充墙砌体一般尺寸允许偏差项次项目允许偏差检验方法1轴线位移10（mm）用尺检查垂直度小于或等于3m 5（mm）用2m托线板或吊线、尺检查大于3m 10（mm）2 表面平整度8（mm）用2m靠尺和楔形塞尺检查3 门窗洞口高、宽（后塞口）±5（mm）用尺检查4 外墙上、下窗口偏移20（mm）用经纬仪或吊线检查⑶HT-II非承重自保温混凝土复合填充墙砌体的砂浆饱满度及检验方法应符合表2的规定。
抽检数量:每步架子不少于3处，且每处不应少于3块。
表2 填充墙砌体的砂浆饱满度及检验方法砌体分类灰缝饱满度及要求检验方法空心砖砌体水平≥ 80%采用百格网检查块材底面砂浆的粘结痕迹面积垂直填满砂浆，不得有透明缝、瞎缝、假缝加气混凝土砌块和轻骨料混凝土小型空心砌块水平≥ 80% 垂直≥ 80%⑷HT-II非承重自保温混凝土复合填充墙砌体留置的拉结钢筋或网片的位置应与块体皮数相符合。
拉结钢筋或网片应置于灰缝中，埋置长度应符合设计要求，竖向位置偏差不应超过一皮高度。
抽检数量:每检验批检20%，且不应小于5处。
检验方法:观察与用尺量检查。
⑸HT-II非承重自保温混凝土复合填充墙砌体时应错缝搭砌，搭砌长度不应小于砌块长度的1/3；竖向通缝不应大于2皮。
抽检数量:在每检验的标准间抽查10%，且不应小于3处。
检验方法:观察与用尺量检查。
⑹HT-II非承重自保温混凝土复合填充墙砌体的灰缝厚度和宽度应正确。
HT-II非承重自保温混凝土复合砌块的砌体灰缝应为8 ～12mm。
抽检数量:在每检验的标准间抽查10%，且不应小于3处。
检验方法:用尺量5皮空心砖或小砌体的高度和2m砌体长度折算。
⑺HT-II非承重自保温混凝土复合填充墙砌体至接近梁、板底时，应留一定空隙，待填充墙砌筑完并应至少间隔7d后，再将其补砌挤紧。
抽检数量:每验收批抽10%填充墙片（每两柱间的填充墙为一墙片），且不应少于3片墙。
检验方法:观察检查。
八、安全措施8.1吊装HT-II非承重自保温混凝土复合砌块夹具应经试验检查，应安全、灵活、可靠，方可使用。
8.2HT-II非承重自保温混凝土复合砌块在楼面卸下堆放时，严禁倾卸及撞击楼板。
在楼板上堆放砌块，宜分散堆放，不得超过楼板的设计允许承载能力。
8.3HT-II非承重自保温混凝土复合砌块安装时，不得站在墙上指挥和操作，不准随意在墙上设置受力支撑或拉缆绳等。
