机电安装工程十项技术机电安装工程是指将各种机械设备、电气设备和仪器仪表等安装在一起，并进行联接、调试及试运行的过程。

机电安装工程的质量直接影响到整个工程的安全运行和使用寿命。

为了保证机电安装工程的质量，工程师需要具备并掌握一系列的技术。

本文将介绍机电安装工程中的十项重要技术。

1. 设备选型技术设备选型是机电安装工程中最为基础和重要的技术之一。

在进行设备选型时，工程师需要综合考虑技术性能、安全性能、经济性和可靠性等因素。

合适的设备选型能够保证项目的顺利进行和投资的回报。

2. 设备安装技术设备安装是机电安装工程的核心内容。

在设备安装时，工程师需要根据设计图纸和技术要求进行设备的摆放、固定和连接等工作。

合理的设备安装能够保证设备的正常运行和使用寿命。

3. 管道安装技术管道安装技术是机电安装工程中的关键环节。

在进行管道安装时，工程师需要合理规划管道的布局和走向，选择合适的管道材料，并进行管道的安装、连接和密封等工作。

正确的管道安装能够保证流体的正常运输和系统的安全运行。

4. 电气接线技术电气接线技术是机电安装工程中不可或缺的一部分。

在进行电气接线时，工程师需要按照电气图纸进行接线的规划和布置，选择合适的电缆和接线端子，并进行接线和绝缘等工作。

正确的电气接线能够保证电气设备的正常运行和安全使用。

5. 仪表安装技术仪表安装技术是机电安装工程中非常重要的一项技术。

在进行仪表安装时，工程师需要根据仪表的功能和要求进行仪表的选型和安装位置的选择，并进行仪表的定位、固定和连接等工作。

合理的仪表安装能够准确获取和显示各种工艺参数，并指导操作人员进行控制和调节。

6. 风管安装技术风管安装技术是机电安装工程中常见的一项技术。

在进行风管安装时，工程师需要合理规划风管的布局和走向，选择合适的风管材料，并进行风管的安装、连接和密封等工作。

正确的风管安装能够保证空气流动的通畅和系统的正常运行。

7. 水管安装技术水管安装技术是机电安装工程中常见的一项技术。

机电安装十项新技术应用—管线综合布置技术1.主要技术内容管线综合布置技术是依靠计算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情况。

即在未施工前先根据所施工的图纸在计算机上进行图纸“预装配”，有条件的可以采用3D（三维图）直观的反映出设计图纸上的问题，尤其是在施工中各专业之间设备管线的位置冲突和标高重叠。

根据模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。

应用“管线综合布置技术”极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。

不仅可以控制各专业和分包的施工工序，减少反工，还可以控制工程的施工质量与成本。

2.技术特点（1）快速完善施工详图设计和节点设计“管线综合布置技术”各专业的施工单位和人员提前熟悉图纸。

通过提前审图这一过程，使施工人员了解设计的意图，掌握管道内的传输介质及特点，弄清管道的材质、直径或截面大小、强电线缆与线槽（架、管）的规格、型号、弱电系统的敷设要求，清晰各楼层净高、管线安装敷设的位置和有吊顶时能够使用的宽度及高度、管道井的平面位置及尺寸，特别是风管截面尺寸及位置、保温管道间距要求、无压管道坡度、强弱电桥架的间距等等。

（2）控制各专业或各分包的施工工序管线综合布置技术在未施工前先根据所要施工的图纸进行图纸“预装配”，通过“预装配”的过程就把各个专业未来施工中的交汇问题全部暴露出来。

提前解决这些问题，为将来施工中安排施工工序打下良好基础，因此可合理安排整个工程各专业或各分包的施工穿插及顺序。

（3）预先核算计算，应用综合支吊架。

综合支吊架的最大的优点是不同专业的管线使用一个综合支架，减少支架的使用，合理利用了空间，同时降低了成本。

只有采用管线综合布置技术才能更好地进行综合支架的选择和计算。

（4）施工动态控制由于图纸制作、处理、审核全在现场，使与机电工程有关的管理及施工人员（包括甲方、监理、总包、劳务分包等），均通过图纸对所涉及的专业内容（各专业图纸的综合图、机电样板的汇总报审图、与土建的交接图、方案附图、洽商附图、报验图及工程管理用图等）进行管理调整，及时掌握变更的状况。

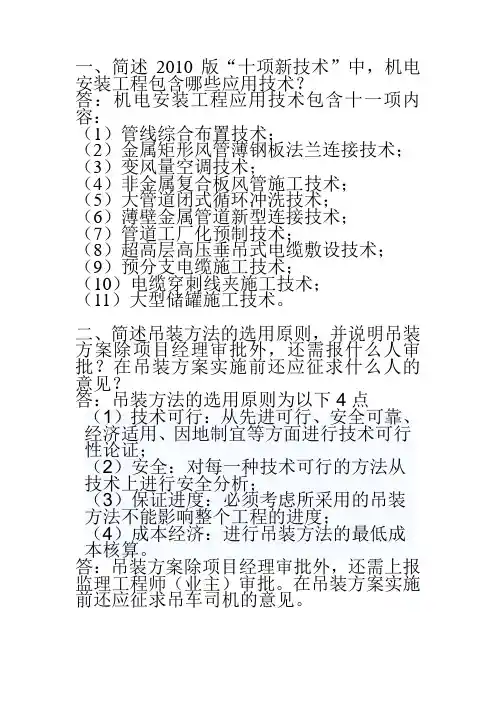

一、简述2010版“十项新技术”中，机电安装工程包含哪些应用技术？
答：机电安装工程应用技术包含十一项内容：
（1）管线综合布置技术；
（2）金属矩形风管薄钢板法兰连接技术；（3）变风量空调技术；
（4）非金属复合板风管施工技术；
（5）大管道闭式循环冲洗技术；
（6）薄壁金属管道新型连接技术；
（7）管道工厂化预制技术；
（8）超高层高压垂吊式电缆敷设技术；（9）预分支电缆施工技术；
（10）电缆穿刺线夹施工技术；
（11）大型储罐施工技术。

二、简述吊装方法的选用原则，并说明吊装方案除项目经理审批外，还需报什么人审批？在吊装方案实施前还应征求什么人的意见？
答：吊装方法的选用原则为以下4点
（1）技术可行：从先进可行、安全可靠、经济适用、因地制宜等方面进行技术可行性论证；
（2）安全：对每一种技术可行的方法从技术上进行安全分析；
（3）保证进度：必须考虑所采用的吊装方法不能影响整个工程的进度；
（4）成本经济：进行吊装方法的最低成本核算。

答：吊装方案除项目经理审批外，还需上报监理工程师（业主）审批。

在吊装方案实施前还应征求吊车司机的意见。

机电安装⼯程技术（建筑业10项新技术2017版）6 机电安装⼯程技术6.1 基于BIM的管线综合技术6.1.1 技术内容（1）技术特点随着BIM技术的普及，其在机电管线综合技术应⽤⽅⾯的优势⽐较突出。

丰富的模型信息库、与多种软件⽅便的数据交换接⼝，成熟、便捷的的可视化应⽤软件等，⽐传统的管线综合技术有了较⼤的提升。

（2）深化设计及设计优化机电⼯程施⼯中，许多⼯程的设计图纸由于诸多原因，设计深度往往满⾜不了施⼯的需要，施⼯前尚需进⾏深化设计。

机电系统各种管线错综复杂，管路⾛向密集交错，若在施⼯中发⽣碰撞情况，则会出现拆除返⼯现象，甚⾄会导致设计⽅案的重新修改，不仅浪费材料、延误⼯期，还会增加项⽬成本。

基于BIM技术的管线综合技术可将建筑、结构、机电等专业模型整合，可很⽅便的进⾏深化设计，再根据建筑专业要求及净⾼要求将综合模型导⼊相关软件进⾏机电专业和建筑、结构专业的碰撞检查，根据碰撞报告结果对管线进⾏调整、避让建筑结构。

机电本专业的碰撞检测，是在根据“机电管线排布⽅案”建模的基础上对设备和管线进⾏综合布置并调整，从⽽在⼯程开始施⼯前发现问题，通过深化设计及设计优化，使问题在施⼯前得以解决。

（3）多专业施⼯⼯序协调暖通、给排⽔、消防、强弱电等各专业由于受施⼯现场、专业协调、技术差异等因素的影响，不可避免地存在很多局部的、隐性的专业交叉问题，各专业在建筑某些平⾯、⽴⾯位置上产⽣交叉、重叠，⽆法按施⼯图作业或施⼯顺序倒置，造成返⼯，这些问题有些是⽆法通过经验判断来及时发现并解决的。

通过BIM技术的可视化、参数化、智能化特性，进⾏多专业碰撞检查、净⾼控制检查和精确预留预埋，或者利⽤基于BIM技术的4D施⼯管理，对施⼯⼯序过程进⾏模拟，对各专业进⾏事先协调，可以很容易的发现和解决碰撞点，减少因不同专业沟通不畅⽽产⽣技术错误，⼤⼤减少返⼯，节约施⼯成本。

（4）施⼯模拟利⽤BIM施⼯模拟技术，使得复杂的机电施⼯过程，变得简单、可视、易懂。

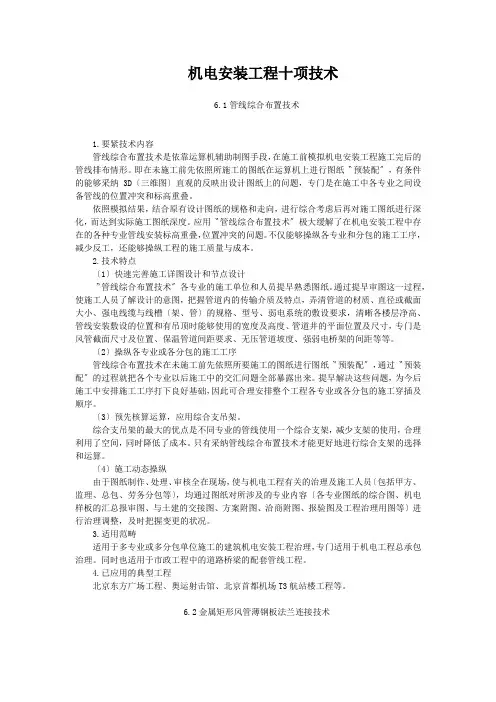

机电安装工程十项技术6.1管线综合布置技术1.要紧技术内容管线综合布置技术是依靠运算机辅助制图手段，在施工前模拟机电安装工程施工完后的管线排布情形。

即在未施工前先依照所施工的图纸在运算机上进行图纸〝预装配〞，有条件的能够采纳3D〔三维图〕直观的反映出设计图纸上的问题，专门是在施工中各专业之间设备管线的位置冲突和标高重叠。

依照模拟结果，结合原有设计图纸的规格和走向，进行综合考虑后再对施工图纸进行深化，而达到实际施工图纸深度。

应用〝管线综合布置技术〞极大缓解了在机电安装工程中存在的各种专业管线安装标高重叠，位置冲突的问题。

不仅能够操纵各专业和分包的施工工序，减少反工，还能够操纵工程的施工质量与成本。

2.技术特点〔1〕快速完善施工详图设计和节点设计〝管线综合布置技术〞各专业的施工单位和人员提早熟悉图纸。

通过提早审图这一过程，使施工人员了解设计的意图，把握管道内的传输介质及特点，弄清管道的材质、直径或截面大小、强电线缆与线槽〔架、管〕的规格、型号、弱电系统的敷设要求，清晰各楼层净高、管线安装敷设的位置和有吊顶时能够使用的宽度及高度、管道井的平面位置及尺寸，专门是风管截面尺寸及位置、保温管道间距要求、无压管道坡度、强弱电桥架的间距等等。

〔2〕操纵各专业或各分包的施工工序管线综合布置技术在未施工前先依照所要施工的图纸进行图纸〝预装配〞，通过〝预装配〞的过程就把各个专业以后施工中的交汇问题全部暴露出来。

提早解决这些问题，为今后施工中安排施工工序打下良好基础，因此可合理安排整个工程各专业或各分包的施工穿插及顺序。

〔3〕预先核算运算，应用综合支吊架。

综合支吊架的最大的优点是不同专业的管线使用一个综合支架，减少支架的使用，合理利用了空间，同时降低了成本。

只有采纳管线综合布置技术才能更好地进行综合支架的选择和运算。

〔4〕施工动态操纵由于图纸制作、处理、审核全在现场，使与机电工程有关的治理及施工人员〔包括甲方、监理、总包、劳务分包等〕，均通过图纸对所涉及的专业内容〔各专业图纸的综合图、机电样板的汇总报审图、与土建的交接图、方案附图、洽商附图、报验图及工程治理用图等〕进行治理调整，及时把握变更的状况。
