＊＊煤业2024年月份矿井风量分配方案

＊＊煤业2024年月份矿井风量分配方案

＊＊煤业2024年月份矿井风量分配方案我们要明确矿井风量分配的重要性。

矿井通风是确保矿井安全的关键环节，合理的风量分配不仅能保障矿工的生命安全，还能提高矿井的生产效率。

因此，这份方案必须严谨、细致。

一、矿井风量分配原则1.安全第一：确保矿井内的有害气体浓度低于国家安全标准，为矿工提供一个安全的工作环境。

2.经济合理：在满足安全的前提下，尽可能降低通风成本，提高矿井的生产效益。

3.灵活调整：根据矿井生产实际情况，及时调整风量分配，确保矿井通风系统的高效运行。

二、矿井风量分配具体方案1.矿井分区：将矿井分为若干区域，每个区域根据生产任务、地质条件和矿井结构等因素进行风量分配。

2.风量计算：根据每个区域的生产任务、人员数量、设备运行情况等因素，计算出所需的风量。

3.风量分配：a.采区：采区是矿井生产的核心区域，风量需求较大。

根据采区的生产任务、工作面数量、瓦斯涌出量等因素，合理分配风量。

b.辅助区域：包括矿井的运输巷、回风巷等辅助区域，这些区域的风量需求相对较小，但也不能忽视。

根据辅助区域的功能和实际需求，合理分配风量。

c.井口和井底车场：井口和井底车场是矿井的进出口，风量需求较大。

根据井口和井底车场的实际情况，合理分配风量。

4.风量调整：根据矿井生产实际情况，定期对风量分配进行调整。

如遇到特殊情况，如矿井火灾、瓦斯突出等，立即启动应急预案，调整风量分配。

三、矿井风量分配实施步骤1.调查分析：对矿井的通风系统进行全面调查，了解矿井的通风状况、风量需求等情况。

2.制定方案：根据调查分析结果，制定矿井风量分配方案。

3.方案论证：组织专家对方案进行论证，确保方案的合理性和可行性。

4.方案实施：将方案具体化，明确各部门的职责和任务，确保方案的实施。

5.监测反馈：在方案实施过程中，对风量分配情况进行实时监测，及时发现问题并反馈。

6.持续改进：根据监测反馈结果，不断优化方案，提高矿井通风系统的运行效率。

四、矿井风量分配保障措施1.完善通风设施：确保矿井通风设施齐全、完好，为矿井风量分配提供基础保障。

3矿井通风10矿井通风网络中的风量分配与调节

3矿井通风10矿井通风网络中的风量分配与调节
10.1
矿井风量分配基本规律
矿井通风网络 1节点：两条或两条以上分支的交点； 矿井通风网络简图 2.分支（边、弧）：两节点间的连线，也叫风道，在风网图上， 用单线表示分支。 3.路（通路、道路）：由若干条方向相同的分文首尾相连而成的 线路。 4.回路和网孔：由两条或两条以上分支首尾相连形成的闭合线路 。 5.树：是指任意两节点问至少存在一条通路但不含回路的一类特 殊图。 6.割集：割集是网络分支的一个子集。 7. 弦：在任一风网的每棵树中，每增加一个分支就构成一个独立 回路或网孔，这种分支叫做弦。
3.按人数计算 Qpi 4 N 4.按工作面气温计算 Qpi=60vS
5.低瓦斯矿井综采工作面所需风量 Qpi 200 K1 K2 K3 K4 按最低风速0.25m/s计算 Q 240S 6.按工作面风速计算 按最低风速4m/s计算 Q 240S
pi min pi min
风量平衡定律
3
2
1 4 5 6
1 2
4 5 7 8 6
3
节点示意图
回路示意图
当不考虑风流密度变化时，图中节点4处的风量平衡方程为：
Q14 Q24 Q34 -Q45 -Q46 0
回路2-4-5-7-2的各邻接分支的风量满足如下关系： Q12 Q34 Q56 Q78 或 Q12 Q34 Q56 Q78 0 n 写为一般式： Qi 0 上式表明：流入节点、回路或网孔的风量与流出节点、回路或 网孔的风量的代数和等于零。一般取流入的风量为正，流出的 风量为负。
降阻调节法：优点是使矿井总风阻减少。
增压调节法：在风阻大、风量不足的风路上安设辅助 通风机，客服该巷道的部分阻力，以提高其风量的方 法。
矿井总风量调节

7 通风网路风量分配及调节

7 通风网路风量分配及调节

Rs 入手。
Ri
Q1
Q0 (1
R1 )
R2
当各分支的风阻为定值时（即Ri为定值），各分支风 量与总风量Q0成线性比例关系，即各分支风量随总风 量的增减而增减。
7.2.3 串联网路与并联网路的对比
在任何一个矿井通风网络中，都同时存在串联与并联风网。 在矿井的进、回风风路多为串联风路，而采区内部多为并 联风网。并联风网的优点： (１)从提高工作地点的空气质量及安全性出发，采用并联 风网具有明显的优点。 (２)在同样的分支风阻条件下，分支并联时的总风阻小于 串联时的总风阻。
hs RsQs2 160Pa
３ R2 ２
２ R1 １
1
2
1 R1
R2 2
1
25
7.2.3 串联网路与并联网路的对比
综合起来，并联网路较串联网路系统，有如下优点： （1）总风阻及总阻力较小，并联网路的总风阻比其中
任一分支的风阻都小； （2）各并联分支的风量可用改变分支风阻等方法，按
24
7.2.3 串联网路与并联网路的对比
例如：若R1=R2=0.8 Ns2/m8，
串联：Rs１= R1+ R2= 1.6 Ns2/m8，
并联：
Rs 1/
1 R1
1 R2


0.2N﹒s2
/
m8
∴ Rs１ ：Rs2＝８：１
即在相同风量情况下，串联的能耗为并联的 8 倍。
若总风路的风量Q0=10m3/s， 则 并联时的阻力 hs RsQs2 20Pa
1
（2）总风压等于各分支风压，即
6
hs h1 h2 … hn
3
注意：当各分支的位能差不相等，或分支中存在风机等通风动力时，并 联分支的阻力并不相等。

第197篇 通风安全考试要点 课后习题答案 第5章 矿井通风网络中风量分配与调节2022

第197篇 通风安全考试要点 课后习题答案 第5章 矿井通风网络中风量分配与调节2022

第197篇通风安全学课后习题答案第五章矿井通风网络中风量分配与调节5.1什么是通风网络。

其主要构成元素是什么。

用图论的方法对通风系统进行抽象描述，把通风系统变成一个由线、点及其属性组成的系统，称为通风网络。

构成元素：1.分支，表示一段通风井巷的有向线段，线段的方向代表井巷中的风流方向。

2.节点。

两条或两条以上分支的交点，每个节点有惟一编号。

3.路。

由若干条方向相同的分支首尾相连而成的线路。

4.回路。

由两条或两条以上分支首尾相连形成的闭合线路称为回路。

若回路中除始末节点重合外，无其他重复节点，则称为基本回路，简称回路。

5.树。

任意两点间至少存在一条通路但不含回路的一类特殊图。

包含通风网络的全部节点的树称为其生成树，简称树。

在网络图中去掉生成树后余下的子图称为余树。

6.割集。

网络分支的一个子集。

将割集中的边从网络图中移去后，将使网络图成为两个分离的部分。

若某割集s中恰好含有生成树t中的一个树枝，则称s为关于生成树t的基本割集。

5.2如何绘制通风网络图。

对于给定矿井其形状是否固定不变。

1.节点编号.。

在通风系统上给井巷交汇点标上特定的节点号。

某些距离较近，阻力很小的几个节点，可简化为一个节点。

2.绘制草图。

在图纸上画出节点符号，并用单线条连接有风流连通的节点。

3.图形整理。

按照正确、美观的原则对网络图进行修改。

网络图总的形状基本为“椭圆形”。

5.3简述风路、回路、生成树、余树、割集等基本概念的含义。

风路：由若干条方向相同的分支首尾相连而成的线路。

回路：两条或两条以上分支首尾相连形成的闭合线路为回路。

树：任意两节点间至少存在一条通路但不含回路的一类特殊图。

包含通风网络的全部节点的树称为生成树。

在网络图中去掉生成树后余下的子图称为余树。

割集是网络分支的一个子集，将割集中的边从网络图中移去后，将使网络图成为两个分离的部分。

5.4基本关联矩阵、独立回路矩阵、独立割集矩阵有何关系?基本关联矩阵表示网络分支ej与节点vi关系的矩阵。

第7章矿井通风网路中风流基本定律和风量自然分配

第7章矿井通风网路中风流基本定律和风量自然分配

的若干条等风压线，在等风压线上将1、2分支阻力h1、h2叠加，得到并 联风路的等效阻力特性曲线上的点；
３、将所有等风压线上的点联成曲线R3，即为并联风路的等效阻力特性曲 线。
•H
•R1 •R2
•R1+R2
•2
•1•R1
•R2 •2
•1
•Q 第7章矿井通风网路中风流基本定律 和风量自然分配
例题：某个通风网络如图所示，已知各条 巷道的风阻R1=0.25, R2=0.34, R3=0.46 N s2/m8,巷道1的风量Q1=65m/s。求BC、 BD风路自然分配的风量及风路ABC、 ABD的阻力为多少？
２、根据串联风路“风量相等，阻力叠加”的原则，作平行于h轴
的若干条等风量线，在等风量线上将1、2分支阻力h1、h2叠加， 得到串联风路的等效阻力特性曲线上的点；
３、将所有等风量线上的点联成曲线R3，即为串联风路的等效阻
力特性曲线。
•H •R1+R2
•R2
•３
•R1
•R2 •２
•２
•R1 •１ •1
第7章矿井通风网路中风流•Q基本定律
改。
第7章矿井通风网路中风流基本定律 和风量自然分配
第7章矿井通风网路中风流基本定律 和风量自然分配
四、基本定律
1 风量平衡定律 是指在稳态通风条件下，单位时间流入某节点
的空气质量等于流出该节点的空气质量；或者说， 流入与流出某节点的各分支的质量流量的代数和等 于零。
第7章矿井通风网路中风流基本定律 和风量自然分配
特例：对于两条巷道并联风量自然分配
第7章矿井通风网路中风流基本定律 和风量自然分配
第7章矿井通风网路中风流基本定律 和风量自然分配

矿井通风网络中风量分配与调节

矿井通风网络中风量分配与调节

矿井通风网络中风量分配与调节第一章矿井通风网络中风量分配与调节本章主要内容及重点和难点1,风量分配基本定律----三大定律2,网络图及网络特性1)简单网络2)角联及复杂网络3,网络的动态分析4,矿井风量调节5,计算机解算复杂网络矿井通风系统是由纵横交错的井巷构成的一个复杂系统.用图论的方法对通风系统进行抽象描述,把通风系统变成一个由线,点及其属性组成的系统,称为通风网络.第一节风量分配基本规律一,矿井通风网络与网络图(一)矿井通风网络通风网络图:用直观的几何图形来表示通风网络.1. 分支(边,弧):表示一段通风井巷的有向线段,线段的方向代表井巷中的风流方向.每条分支可有一个编号,称为分支号.2. 节点(结点,顶点):是两条或两条以上分支的交点.3. 路(通路,道路):是由若干条方向相同的分支首尾相连而成的线路.如图中,1-2-5,1-2-4-6和1-3-6等均是通路.4. 回路:由两条或两条以上分支首尾相连形成的闭合线路称为回路.如图中,2-4-3,2-5-6-3和1-3-6-75, 树:是指任意两节点间至少存在一条通路但不含回路的一类特殊图.由于这类图的几何形状与树相似,故得名.树中的分支称为树枝.包含通风网络的全部节点的树称为其生成树,简称树.(二)矿井通风网络图特点:1)通风网络图只反映风流方向及节点与分支间的相互关系,节点位置与分支线的形状可以任意改变.2)能清楚地反映风流的方向和分合关系,并且是进行各种通风计算的基础,因此是矿井通风管理的一种重要图件.网络图两种类型:一种是与通风系统图形状基本一致的网络图,如图5-1-3所示;另一种是曲线形状的网络图,如图5-1-4所示.但一般常用曲线网络图.绘制步骤:(1) 节点编号在通风系统图上给井巷的交汇点标上特定的节点号.(2) 绘制草图在图纸上画出节点符号,并用单线条(直线或弧线)连接有风流连通的节点.(3) 图形整理按照正确,美观的原则对网络图进行修改.通风网络图的绘制原则:(1) 用风地点并排布置在网络图中部,进风节点位于其下边;回风节点在网络图的上部,风机出口节点在最上部;(2)分支方向基本都应由下至上;(3) 分支间的交叉尽可能少;(4) 网络图总的形状基本为"椭圆"形.(5) 合并节点,某些距离较近,阻力很小的几个节点,可简化为一个节点.(6) 并分支,并联分支可合并为一条分支.二,网络中风流流动的基本定律1,风量平衡定律风量平衡定律是指在稳态通风条件下,单位时间流入某节点的空气质量等于流出该节点的空气质量;或者说,流入与流出某节点的各分支的质量流量的代数和等于零,即若不考虑风流密度的变化,则流入与流出某节点的各分支的体积流量(风量)的代数和等于零,即:如图a,节点4处的风量平衡方程为:将上述节点扩展为无源回路,则上述风量平衡定律依然成立.如图b所示,回路2-4-5-7-2的各邻接分支的风量满足如下关系:2,阻力定律对于任一分支或整个网路系统,均遵守:3,能量平衡定律假设:一般地,回路中分支风流方向为顺时针时, 其阻力取"+",逆时针时,其阻力取"-".1)无动力源(HnHf)通风网路图的任一回路中,无动力源时,各分支阻力的代数和为零,即:如图,对回路 2-3-4-6中有:2)有动力源设风机风压Hf ,自然风压HN .如图,对回路 1-2-3-4-5-1中有:一般表达式为:即:能量平衡定律是指在任一闭合回路中,各分支的通风阻力代数和等于该回路中自然风压与通风机风压的代数和.第二节简单网络特性一,串联风路由两条或两条以上分支彼此首尾相连,中间没有风流分汇点的线路称为串联风路.如图5-2-1所示,由1,2,3,4,5五条分支组成串联风路.(一) 串联风路特性1. 总风量等于各分支的风量,即MS = M1 = M2 =…= Mn当各分支的空气密度相等时,QS = Q1 = Q2 =…= Qn2. 总风压(阻力)等于各分风压(阻力)之和风压(阻力)之和,即:3. 总风阻等于各分支风阻之和,即:4. 串联风路等积孔与各分支等积孔间的关系(二)串联风路等效阻力特性曲线的绘制根据以上串联风路的特性,可以绘制串联风路等效阻力特性曲线.方法:1,首先在h—Q坐标图上分别作出串联风路1,2的阻力特性曲线R1,R2;2,根据串联风路"风量相等,阻力叠加"的原则,作平行于h轴的若干条等风量线,在等风量线上将1,2分支阻力h1,h2叠加,得到串联风路的等效阻力特性曲线上的点;3,将所有等风量线上的点联成曲线R3,即为串联风路的等效阻力特性曲线.二,并联风网由两条或两条以上具有相同始节点和末节点的分支所组成的通风网络,称为并联风网.如图所示并联风网由5条分支并联而成.(二)并联风路特性:1. 总风量等于各分支的风量之和,即当各分支的空气密度相等时,2. 总风压等于各分支风压,即注意:当各分支的位能差不相等,或分支中存在风机等通风动力时,并联分支的阻力并不相等.3. 并联风网总风阻与各分支风阻的关系4. 并联风网等积孔等于各分支等积孔之和,即5. 并联风网的风量分配若已知并联风网的总风量,在不考虑其它通风动力及风流密度变化时,可由下式计算出分支i的风量.(二)并联风路等效阻力特性曲线的绘制根据以上并联风路的特性,可以绘制并联风路等效阻力特性曲线. 方法:1,首先在h—Q坐标图上分别作出并联风路1,2的阻力特性曲线R1,R2;2,根据并联风路"风压(阻力)相等,风量叠加"的原则,作平行于Q 轴的若干条等风压线,在等风压线上将1,2分支阻力h1,h2叠加,得到并联风路的等效阻力特性曲线上的点;3,将所有等风压线上的点联成曲线R3,即为并联风路的等效阻力特性曲线.三,串联风路与并联风网的比较在任何一个矿井通风网络中,都同时存在串联与并联风网.在矿井的进,回风风路多为串联风路,而采区内部多为并联风网.并联风网的优点:1,从提高工作地点的空气质量及安全性出发,采用并联风网具有明显的优点.2,在同样的分支风阻条件下,分支并联时的总风阻小于串联时的总风阻.例如:若R1=R2=0.04 kg/m7,串联:Rs1= R1+ R2= 0.08 kg/m7并联:Rs1 :Rs1=8:1即在相同风量情况下,串联的能耗为并联的 8 倍.四,角联风网(一)几个概念角联风网:是指内部存在角联分支的网络.角联分支(对角分支):是指位于风网的任意两条有向通路之间,且不与两通路的公共节点相连的分支,如图.简单角联风网:仅有一条角联分支的风网.复杂角联风网:含有两条或两条以上角联分支的风网.(二)角联分支风向判别原则:分支的风向取决于其始,末节点间的压能值.风流由能位高的节点流向能位低的节点;当两点能位相同时,风流停滞;当始节点能位低于末节点时,风流反向.判别式(以简单角联为例):1, 分支5中无风∵ Q5 = 0 ∴ Q1 = Q3 , Q2 = Q4由风压平衡定律: h1 = h2 , h3 = h4由阻力定律:两式相比得:2,当分支5中风向由2→3节点②的压能高于节点③,则 hR2 > hR1 即:同理, hR3 > hR4即3,分支5中的风向由3→2同理可得:∴ 改变角联分支两侧的边缘分支的风阻就可以改变角联分支的风向.对图示简单角联风网,可推导出如下角联分支风流方向判别式: 第三节通风网络动态特性分析一,井巷风阻变化引起风流变化的规律1. 变阻分支本身的风量与风压变化规律当某分支风阻增大时,该分支的风量减小,风压增大;当风阻减小时,该分支的风量增大,风压降低.2. 变阻分支对其它分支风量与风压的影响规律1)当某分支风阻增大时,包含该分支的所有通路上的其它分支的风量减小,风压亦减小;与该分支并联的通路上的分支的风量增大,风压亦增大;当风阻减小时与此相反.2)对于一进一出的子网络,若外部分支调阻引起其流入(流出)风量变化,其内部各分支的风量变化趋势相同.3)风网内,某分支风阻变化时,各分支风量,风压的变化幅度,以本分支为最大,邻近分支次之,离该分支越远的分支变化越小.4)风网内,不同类型的分支风阻变化引起的风量变化幅度和影响范围是不同的.一般地说,主干巷道变阻引起的风量变化幅度和影响范围大,末支巷道变阻引起的风量变化幅度和影响范围小.5)风网内某分支增阻时,增阻分支风量减小值比其并联分支风量增加值大;某分支减阻时,减阻分支风量增加值比其并联分支风量减小值大.3.巷道密闭与贯通对风流的影响巷道密闭相当于该分支的风阻增大至∞,故本分支风量减少到趋近于0;对其它分支的影响规律与分支增阻相同.巷道贯通时要修改网络图,即在网络图中增加贯通后的分支.风流方向取决于巷道两端点间压能差;对其它分支的影响规律与分支减阻相同.二,风流稳定性分析(一)稳定性的基本概念稳定性是指当系统受到外界瞬时干扰,系统状态偏离了平衡状态后,系统状态自动回复到该平衡状态的能力.按照这种稳定性的概念,除非在主要通风机不稳定运行(工作在轴流式风机风压特性曲线的驼峰区)等特殊情况下,矿井通风系统一般都是稳定的.通风管理中所说的风流稳定性,一般是指井巷中风流方向发生变化或风量大小变化超过允许范围的现象;且多指风流方向发生变化的现象.(二)影响风流稳定性的因素1. 风网结构对风流稳定性的影响仅由串,并联组成的风网,其稳定性强;角联风网,其对角分支的风流易出现不稳定.2. 风阻变化对风流稳定性的影响在角联风网中,边缘分支的风阻变化可能引起角联分支风流改变.在实际生产矿井,大多数采掘工作面都是在角联分支中.应采取安装调节风门的措施,保证风流的稳定性.3. 通风风动力变化对风流稳定性的影响矿井风网内主要通风机,辅助通风机数量和性能的变化,不仅会引起风机所在巷道的风量变化,而且会使风网内其他分支风量也发生变化,并影响风网内其他风机的工况点.具体如下:1) 单主要通风机风网,当主要通风机性能发生变化时,风网内各分支风量按主要通风机风量变化的趋势和比率而变化.2) 多主要通风机风网内,当某主要通风机性能发生变化时,整个风网内各分支风量不按比例变化.3) 多主要通风机风网内,即使风网结构和分支风阻不变,当某主要通风机性能发生变化时,由于风网总风量和各主要通风机风量配置发生了变化,因此,各主要通风机的工作风阻与风网总风阻也有所变化.4) 风网内,某巷道安设辅助通风机后,不仅该巷道本身风流发生变化,其他巷道风流也变化.当某辅助通风机风量增大时,辅助通风机所在巷道风量增加,包含辅助通风机在内的闭合回路中,与辅助通风机风向一致的各巷风量增加,与其风向相反的各巷风量减小.当辅助通风机风压过高或风量过大时,可引起其并联分支风量不足,停风,甚至反向.引起并联分支风流反向的条件是辅助通风机风量大于回路的总风量或辅助通风机风压大于回路内其同向分支的风压损失.5) 自然风压引起的风流变化,与辅助通风机相似.第四节矿井风量调节随着生产的发展和变化,工作面的推进和更替,巷道风阻,网络结构及所需的风量均在不断变化,要求及时进行风量调节.从调节设施来看,有通风机,射流器,风窗,风幕和增加并联井巷或扩大通风断面等.按其调节的范围,可分为局部风量调节与矿井总风量调节.从通风能量的角度看,可分为增能调节,耗能调节和节能调节.一,局部风量调节局部风量调节是指在采区内部各工作面间,采区之间或生产水平之间的风量调节.调节方法:增阻法,减阻法及辅助通风机调节法.(一) 增阻调节法增阻调节法是在通过在巷道中安设调节风窗等设施,增大巷道中的局部阻力,从而降低与该巷道处于同一通路中的风量,或增大与其关联的通路上的风量.增阻调节是一种耗能调节法.主要措施:(1)调节风窗;(2)临时风帘;(3)空气幕调节装置等.使用最多的是调节风窗.风窗调节法原理分析如图 1,2分支风阻分别为 R1和R2,风量分别为Q1,Q2.则两分支的阻力为:h1=R1Q12h2=R2Q22,且 h1= h2若分支2风量不足.可在1分支中设置调节窗.设调节风窗产生的局部风阻为△R.∵ (R1+ △R)Q1'2= R2Q2'2但增阻后,并联系统总风阻增大.使Q' 已知, △R后,可计算调节风窗面积.使用条件:增阻分支风量有富余.特点:增阻调节法具有简单,方便,易行,见效快等优点;但增阻调节法会增加矿井总风阻,减少总风量.调节风窗开口面积计算:当 Sc/S=0.5 时,Sc—调节风窗的断面积,m2;S—巷道的断面积,m2;Q—通达风量,m3/s;hc—调节风窗阻力,Pa;Rc—调节风窗的风阻,N·s2/m8;Rc=hc /Q2.(二)减阻调节法减阻调节法是在通过在巷道中采取降阻措施,降低巷道的通风阻力,从而增大与该巷道处于同一通路中的风量,或减小与其关联的通路上的风量.主要措施:(1)扩大巷道断面;(2)降低摩擦阻力系数;(3)清除巷道中的局部阻力物;(4)采用并联风路;(5)缩短风流路线的总长度等.特点:可以降低矿井总风阻,并增加矿井总风量;但降阻措施的工程量和投资一般都较大,施工工期较长,所以一般在对矿井通风系统进行较大的改造时采用.(三)增能调节法增能调节法主要是采用辅助通风机等增加通风能量的方法,增加局部地点的风量.主要措施:(1)辅助通风机调节法.(2)利用自然风压调节法.特点:增能调节法的施工相对比较方便,不须降低矿井总风阻,增加矿井总风量,同时可以减少矿井主通风机能耗.但采用辅助通风机调节时设备投资较大,辅助通风机的能耗较大,且辅助通风机的安全管理工作比较复杂,安全性较差.二,矿井总风量的调节当矿井(或一翼)总风量不足或过剩时,需调节总风量,也就是调整主通风机的工况点.采取的措施是:改变主通风机的工作特性,或改变矿井风网的总风阻.(一) 改变主通风机工作特性改变主通风机的叶轮转速,轴流式风机叶片安装角度和离心式风机前导器叶片角度等,可以改变通风机的风压特性,从而达到调节风机所在系统总风量的目的.(二) 改变矿井总风阻值1. 风硐闸门调节法如果在风机风硐内安设调节闸门,通过改变闸门的开口大小可以改变风机的总工作风阻,从而可调节风机的工作风量.2. 降低矿井总风阻当矿井总风量不足时,如果能降低矿井总风阻,则不仅可增大矿井总风量,而且可以降低矿井总阻力.第五节应用计算机解算复杂通风网络目的:已知风网各分支风阻和主通风机的特性,求算主要通风机的工况点,各分支的风量和风向,以便验算各用风地点的风量和风整速是否符合规程要求.原理:依据风量平衡定律,风压平衡定律,阻力定律方法:回路法假设风网中每一回路内各分支的风向和风量开始,逐渐修正风量,使之满足风压平衡定律.节点法假设风网中每一回路内各分支节点压力值开始,逐渐修正压力分布,使之满足风量平衡定律.一,改进的斯考德-恒斯雷试算法--回路法回路风量:把风流在风网中的流动看成是在一些互不重复的独立的闭合回路中各有一定的风量在循环,这种风量称为回路风量.如图:回路:ABDEF(风量q1),BCDB(q2),DCED(q3)独立分支:只属于一个回路的分支.反之,为非独立分支.且满足:独立分支(M)=分支总数(B)-节点数(J)+1如:BC,CE, EFAB--独立分支BD,DE,CD--非独立分支基本思路:初拟风网中各回路风量(如q1 q2 q3),使其满足风网中节点风量风量平衡定律,然后利用风压平衡定律对其逐一进行修正,从而得各分支假设风量,经把迭代计算修正,各回路风压逐渐趋于平衡,这样各分支风量逐渐接真实值.回路风量修正值(△Q):回路中各分支阻力代数和,当分支流向与回路流向一致时,取"+",反之,取"-".当回路中有 Hf 和 Hn 时:故分支风量为:。

第7章矿井通风网络中风量分配与调节

第7章矿井通风网络中风量分配与调节
第8章 矿井风量调节
第一节 并联网路的风量调节
并联网路风量调节方法有增阻法、减阻法及增压法等。 一、增阻调节法 增阻调节是在并联网路中以阻力大的风道的阻力值为依据，在阻力小的风道中增加一个局部阻力，使并联风路的阻力达到平衡，以保证各风路的风量按需供给。通常采用风窗来实现增阻调节。 调节风窗就是在风门或风墙上开一个面积可调的小窗口。
第8章 矿井风量调节
第8章 矿井风量调节

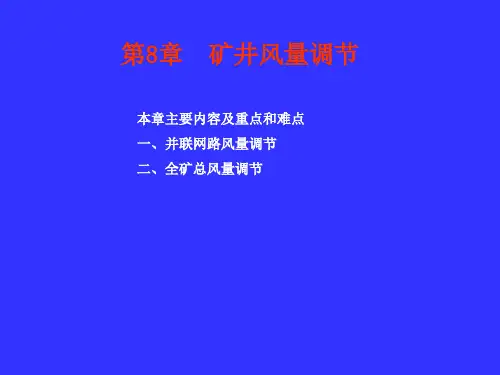

本章主要内容及重点和难点 一、并联网路风量调节 二、全矿总风量调节
第8章 矿井风量调节
随着生产的发展和变化，工作面的推进和更替，巷道风阻、网络结构及所需的风量均在不断变化，要求及时进行风量调节。 从调节设施来看，有通风机、射流器、风窗、风幕和增加并联井巷或扩大通风断面等。 按其调节的范围，可分为局部风量调节与矿井总风量调节。 从通风能量的角度看，可分为增能调节、耗能调节和节能调节。
第8章 矿井风量调节
调节风窗开口面积计算： 当 Sw/S＜＝0.5 时， 当 Sw/S ＞0.5 时， Q——安设风窗巷道的风量，m3／s。 S——安设调节风宙处的巷道断面积，m2 hw——调节风窗所造成的局部阻力,Pa， Sw——调节风窗的面积，m2。
第8章 矿井风量调节
二、减阻调节法
降阻调节法是以阻力较小风路的阻力值为基础，降低阻力大的风路的风阻值，以使并联网路中各风路的阻力平颧。风路中的风阻包括摩擦风阻和局部风阻。当局部风阻较大时应首先考虑降低局部风阻。然后才考虑降低摩擦阻力系数和扩大巷道断面。
第8章 矿井风量调节
（2）无风墙辅扇调节法
第8章 矿井风量调节
四 空气幕调节法
第8章 矿井风量调节
例题：设某个并联通风系统的总风量Q=20m3/s，左侧需风量Q2=12m3/s，右侧需风量Q3=8m3/s，各巷道的风阻为R1=0.2,R2=2.8,R3=2.00,R4=0.25Ns2/m8。用风窗调节风量时，求风窗的面积和调节后系统的总阻力，（设风窗处巷道的面积为4m）；若使用辅扇调节风量时，求辅扇应当形成的风压和调节后该系统的总阻力。

第7章矿井通风网路中风流基本定律和风量自然分配讲述

第7章矿井通风网路中风流基本定律和风量自然分配讲述

第7章 矿井通风网络与风量自然分配
4. 回路（网孔）：由两条或两条以上分支 首尾相连形成的闭合线路称为回路。 5、 树：是指任意两节点间至少存在一条 通路但不含回路的一类特殊图。
第7章 矿井通风网络与风量自然分配
三、矿井通风网络图 通风网络图：用直观的几何图形来表示通风网络。 特点：１）通风网络图只反映风流方向及节点与 分支间的相互关系，节点位置与分支线的形状可 以任意改变。 ２）能清楚地反映风流的方向和分合关系，并且
一、串联通风风路
由两条或两条以上分支彼此首尾相连，中间没有风流分汇
点的线路称为串联风路。如图所示
第7章 矿井通风网络与风量自然分配
（一） 串联风路特性
1. 总风量等于各分支的风量，即
MS = M1 = M2 =…= Mn 当各分支的空气密度相等时， QS = Q1 = Q2 =…= Qn
第7章 矿井通风网络与风量自然分配
1 2 7 8 5
４ 6
3
Q12 Q34 Q56 Q78 0
第7章 矿井通风网络与风量自然分配
2 风压平衡定律 假设：一般地，回路中分支风流方向为顺时针时， 其阻力 取“＋”，逆时针时，其阻力取“－”。
（1）无动力源（Hn
和为零，即：
Hf ）
通风网路图的任一回路中，无动力源时，各分支阻力的代数
是进行各种通风计算的基础，因此是矿井通风管
理的一种重要图件。
第7章 矿井通风网络与风量自然分配
网络图两种类型：一种是与通风系统图形状基本一致的 网络图；另一种是曲线形状的网络图。但一般常用曲
线网络图。
绘制步骤： (1) (2) (3) 节点编号 绘制草图 图形整理 在通风系统图上给井巷的交汇点标上特 在图纸上画出节点符号，并用单线条 按照正确、美观的原则对网络图进行修 定的节点号。 （直线或弧线）连接有风流连通的节点。 改。

5第五章 矿井通风网络中风量分配与调节

5第五章 矿井通风网络中风量分配与调节

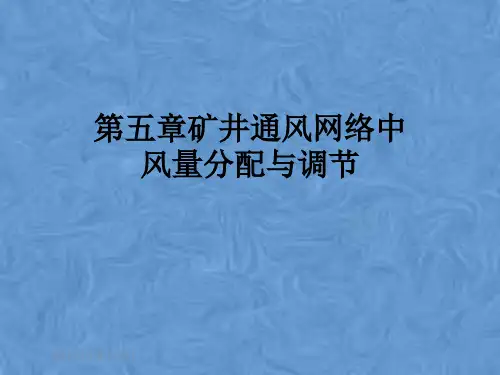

第五章矿井通风网络中风量分配与调节（2个学时）§5-1.风量分配基本规率。

§5-2简单网络特性。

§5-3通风网络动态特性分析。

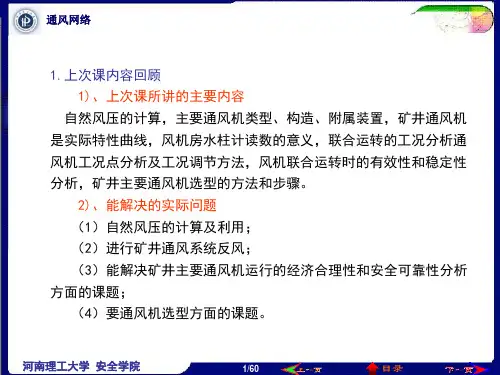

1.上次所讲课内容的回顾（5～10min）1.1上次课所讲内容通风机的实际特性曲线，风机房水柱计读数与矿井通风阻力和风机压力之间的关系。

通风机工况的求法，通风机的联合运转及通风机选型和噪声控制。

1.2能解决的实际问题（1）绘制风机特性曲线，求工况点；（2）通风机联合运转的工况分析；（3）进行通风机选型。

2.本节课内容的引入（5min）2.1与上次内容的关联。

2.2讨论的主要内容风量分配的规律，简单网络特性，通风网络的动态特性分析。

2.3思考题3.内容讨论与课堂讲述（60～70min）第一节风量分配基本规律矿井通风系统是由纵横交错的井巷构成的复杂系统。

用图论的方法对通风系统进行抽象描述，把通风系统变成一个由线、点及其属性组成的系统，称为通风网络。

一、矿井通风网络与网络图：（一）矿井通风网络1.分支（边、弧）表示一段通风井巷的有向线段，线段的方向代表井巷中的风流方向，每条分支可有一个编号，称为分支号。

伪分支，数值（如分支的风阻风量、阻力等）2.节点是两条成两条以上分支的交点。

3.路（通路、道路）由若干条方向相同首尾相连而成的线路。

图中1-2-5、1-2-4-6、1-3-6均是通路。

图4.回路由两条或两条以上分支首尾相连形成的闭合线路称为回路。

若回路中除始、末点重合外，无其他重复节点，则为基本回路，简称回路，当回路中的非相邻节点间不存在分之时，该回路又称为网孔。

5.树不含有回路的连通图称为树，树中的分支为树枝。

包含网络中全部节点的树，称为生成树。

除去生成树后，剩下的称为余树，余树中的分支称为余枝。

图6.割集割集是使连通图失去连通性的分支集合。

（二）矿井通风网络图通风网络图只反映风流方向及节点与分支间的相互关系，节点位置与分支形状可以任意改变，因此网络图的形状可以千变万化。

第章矿井通风网络中风量分配与调节

第章矿井通风网络中风量分配与调节
标上特定的节点号，某些距离较近，但阻力很小 的几个节点可简化为一个节点。 (2) 绘制草图 在图纸上画出节点符号，并用单 线条（直线或弧线）连接有风流连通的节点。 (3) 图形整理 按照正确、美观的原则对网络图 进行修改。
河南理工大学 安全学院
14/60
目录
通风网络
通风网络图的绘制原则：
(1) 用风地点并排布置在网络图中部，进风节点位于其下边；回 风节点在网络图的上部，风机出口节点在最上部； (2) 分支方向基本都应由下至上； (3) 分支间的交叉尽可能少； (4) 网络图总的形状基本为“椭圆”形。 (5) 合并节点：某些距离较近、阻力很小的几个节点，可简化为 一个节点。 (6) 并分支：并联分支可合并为一条分支。
点及其属性组成的系统，称为通风网络。 通风网络图：用直观的几何图形来表示通风网络。
56 ５４4
1. 分支（边、弧）：表示一段通风井巷的有向线段
线段的方向代表井巷中的风流方向 每条分支有一个编号，称分支号。
3３ ２2
１
7
2. 节点（结点、顶点）：是两条或两条以上分支的交点。 1
3. 路（通路、道路）：由若干条方向相同的分支首尾相连而成的线路
是进行各种通风计算的基础
是矿井通风管理的一种重要图件
河南理工大学 安全学院
12/60
56 ５４4
3３
２2
7
１
1
目录
通风网络
网络图两种类型： 一种与通风系统图形状基本一致 另一种是曲线形状（常用）
河南理工大学 安全学院
13/60
目录
通风网络
绘制步骤： (1) 节点编号 在通风系统图上给井巷的交汇点
大致按比例绘制。
河南理工大学 安全学院

第五章矿井通风网络中风量分配与调节

第五章矿井通风网络中风量分配与调节

六、空气幕 应用特制的供风器(包括扇风机)，由巷道的一侧或两 侧，以很高的风速和一定的方向喷出空气，构成门板 式的气流来遮断或削弱巷道中经过的风流，称为空气 幕，如图以下图所示。
它可克制运用调理风窗或辅扇时存在的某些不可防止的 缺陷，特别是在运输巷道中采用空气幕时，既不阻碍 运输，任务又牢靠。
第三节 矿井风流的管理 矿井通风任务的效果，主要应从送就任务面的空气数量及质量、 粉尘合格率、有效风量率以及其他卫生规范、经济本钱等方面来 权衡。所以矿井应树立合理通风系统。但是由于采掘任务面不时 变化，通风系统经常遭到破坏往往表如今任务面出现串联风流、 漏风、反转风流、循环风流等方面。所以克制串、漏、反、循是
系统比拟方便。 在此只引见通风系统图的制造方法：
一、投影方式 x、y、z轴可依据需求选用以下图所示的投影方式。
二、比例
假定无特殊要求，x、y轴的比例取通风平面图的比例。Z轴的比例按下法选取。 矿井中段的真实高度为H米，在通风系统图上取为h米表示，如以下图所示。 通风系统图上z轴的比例为1：z
而
z＝H/h
Rc＝hc /Q2。
(二)减阻调理法 减阻调理法是在经过巷道中采取降阻措施，降低巷道的通
风阻力，从而增大与该巷道处于同一通路中的风量，或 减小与其关联通路上的风量。 主要措施：(1)扩展巷道断面；(2)降低摩擦阻力系数；(3) 肃清巷道中的局部阻力物；(4)采用并联风路；(5)延长 风流路途的总长度等。 特点：可以降低矿井总风阻，并添加矿井总风量；但降阻 措施的工程量和投资普通都较大，施工工期较长，所以 普通在对矿井通风系统停止较大的改造时采用。 (三)增能调理法 增能调理法主要是采用辅佐通风机等添加通风能量的方法， 添加局部地点的风量。 主要措施：(1)辅佐通风机调理法。(2)应用自然风压调理

矿井通风与安全第4章 矿井通风网络中风量分配与调节

矿井通风与安全第4章 矿井通风网络中风量分配与调节
34
4.5 复杂风网解算
4.5.1 原理 由串联、并联、角联和更复杂的联接方式所组成的 通风网络，统称为复杂通风网络。复杂通风网络中，各 巷道自然分配的风量和对角巷道的风流方向，用直观的 方法很难判定，需要进行解算。复杂通风网络解算常常 是在已知各巷道风阻及总风量（或风机特性曲线）的情 况下，求算各巷道自然分配的风量，并确定对角巷道的 风流方向。
14
2）根据风压平衡定律，并联风
15
4）以等积孔表示井巷风阻时
16
(2)并联风网的风量自然分配 1)简单并联网络的风量自然分配（见图4.3），根据 h=h1=h2及Q1+Q2=Q，则
17
18
4.2.3 串，并联比较 矿井风网中，有串联和并联。推荐使用并联，特别 是用风地点应尽量形成并联。由于并联总风阻小，且比 任一分支都小，相同风压下通过风量大；风量调节方便； 相互不影响，较安全。
2）降阻后相反
32
（2）漏风对调节影响 有漏风存在，则增加风窗后，可加大漏风，而且漏 风越大，增加风阻调节后的漏风增加量也越大。 （3）增降阻调节应用范围 增阻调节简单，方便，效果好，因而常用于工作面 间风量调节。但增阻范围太大，调节效果差，且耗能大。 常用增加风阻倍数为3~5倍。
33
4.4.4 系统风量调节 局部风量调节往往用增阻法，使总风量下降；若用 降阻调节，总风量又有上升。两者都存在一个风机系统 风量调节的问题。 （1）改变主风机特性 改变主风机特性，常常是改变风机转速(离心式风机 常用)，或变更风机叶片安装角(轴流式风机常用)，个别 也有两者同时采用，或轴流式风机去掉一级叶轮(投产初 期往往应用)。在小范围内调节时，离心式风机可用闸门 调节。 （2）改变工作风阻 前面改变风机工作点已作了讨论。

【2019年整理】第7章矿井通风网路中风流基本定律和风量自然分配

【2019年整理】第7章矿井通风网路中风流基本定律和风量自然分配

2. 总风压（阻力）等于各分支 风压（阻力）之和，即:
hs h1 h2 hn hi
i 1
n
第7章 矿井通风网络与风量自然分配
3. 总风阻等于各分支风阻之和，即：
Rs hs
n h h ... h 2 n Qs2 1 R1 R2 Rn Ri 2 Qs i 1
第7章 矿井通风网络与风量自然分配
第7章 矿井通风网络与风量自然分配
四、基本定律
1 风量平衡定律 是指在稳态通风条件下，单位时间流入某节点 的空气质量等于流出该节点的空气质量；或者说，
流入与流出某节点的各分支的质量流量的代数和等
于零。
第7章 矿井通风网络与风量自然分配
若不考虑风流密度的变化，则流入与流出某节点的各 分支的体积流量（风量）的代数和等于零，即：
第7章 矿井通风网络与风量自然分配
4. 回路（网孔）：由两条或两条以上分支 首尾相连形成的闭合线路称为回路。 5、 树：是指任意两节点间至少存在一条 通路但不含回路的一类特殊图。
第7章 矿井通风网络与风量自然分配
三、矿井通风网络图 通风网络图：用直观的几何图形来表示通风网络。 特点：１）通风网络图只反映风流方向及节点与 分支间的相互关系，节点位置与分支线的形状可 以任意改变。 ２）能清楚地反映风流的方向和分合关系，并且
（一）并联风路特性：
1. 总风量等于各分支的风量之和，即
n
M s M 1 M 2 M n M i
i 1
当各分支的空气密度相等时,
Qs Q1 Q2 Qn Qi
一般表达式为：
即：能量平衡定律是指在任一闭合回路中，

(七)矿井风量调节

(七)矿井风量调节

矿 井 风 量 调 节
式中
1、矿井局部风量调节
2、降低风阻调节法及计算
（1）扩大巷道断面的计算
如图7.8中1支路巷道全长L1（m）的断面扩大到S’1（m2），则
R1 '
1 ' LU 1 1'
S1 '3
Q 3
R3Q3
2 4
R2Q2
Q
R1’—断面扩大后1分支的风阻，N· s2/m8； α1‘—断面1扩大后的摩擦阻力系数，N· s2/m4； U1’—巷道1扩大后的周长，m。
2 5
a4—需要新开掘的巷道摩擦阻力系数，可根据支护形式预先选取； L4—新开掘巷道的长度，m。
其它降阻方式：缩短风流路线总长度、清除巷道内的局部阻力物、采用阻力
小的支护形式等。
矿 井 风 量 调 节
1、矿井局部风量调节
降阻调节法的优缺点分析： 优点：降阻调节法可使矿井总风阻减少，若主要通风机风压特性曲线不变，矿
矿 井 风 量 调 节
1、矿井局部风量调节
2、增加风阻调节法的措施
（1）风窗调节装置
调节风窗一般安设在回风侧，以免影响运输。当必须安设在运输巷道时， 可采取多段调节，即用若干个大面积调节风窗代替一个面积较小的调节风窗， 且满足小面积风窗的阻力等于这些大面积风窗的阻力之和。 采区内的调节风窗，一般安设在工作面的回风侧，以免影响运输，而且窗 口应设在风门上部，以有利于排出瓦斯。但对于压入式通风矿井，当采空区有 地面塌陷漏风时，则不宜安装在回风侧。因为风窗在回风侧时，工作面的相对 压力较大，外部漏风更大。
井总风量会增加。
缺点：这种方法工程量大、投资多、施工时间较长。 适用条件：降阻调节法多在矿井增产、老矿挖潜改造或某些主要巷道年久失

矿井通风与安全第4章 矿井通风网络中风量分配与调节

矿井通风与安全第4章 矿井通风网络中风量分配与调节

12
图4.5
13
4.2.2 并联风网 两条或两条以上的分支自空气能量相同的节点分开 到能量相同的节点汇合，形成一个或几个网孔的总回路 称为并联风网。简单并联风网只有一个网孔（见图 4.3）；复杂并联风网则由2个或2个以上网孔。 （1）并联风网的性质 1）根据风量平衡定律，并联风网总风量为各分支 风量之和。
36
图4.6
37
38
式中，afi为风机在该分支风量下工作点的斜率。各 回路内风量或风压的符号，常常是顺时针取正，逆时针 取负。风量取绝对值，是风流方向假设错 (有的分支风 流方向往往不能计算机普及的今天，讨论手算复杂风网是为了理 解试算原理。 例4.1 如图4.4所示的角联风网内，各分支风阻如表 4.1所示。
62
（2）程序扩大应用 1）回路内含自然风压 回路内的自然风压正确给定后，上面程序修改即可 进行计算。 若每个回路内只含1个自然风压(通常情况)，M个回 路就有M个自然风压，因此，必须将每个自然风压输入。 其次，在计算ΔQ时，分子多一项自然风压(压源项)。故 在原有程序中做如下变化：
63
64
例4.6 如图4.10所示的风网，已知风阻(单位 N· s2·m-8)如下：
40
41
42
43
44
图4.7 简化后的风网图
45
4.5.3 计算机解风网 (1)迭代部分计算机实现（已知总风量，求分风量） 1)已知数给定 ①各边风阻和初拟风量（人工给定——初拟风量可 由计算机来初拟）用一维数组，相当于学生的学号； ②定独立回路数和独立回路内边号及边的方向。 独立回路数M=N-J+1，同前。 边号与边的方向——也可计算机定，这里暂由人工 定。用二维数组表示，则
19

矿井通风第七章 矿井通风网络及风量分配

矿井通风第七章 矿井通风网络及风量分配
h2 h辅 h1
2、辅助通风机的选择
辅助通风机的选择方法有多种，这里只介绍一种简
单方法。
1）辅助通风机的风压
增阻调节法的主要措施，是在调节支路回风侧设置 调节风窗（如图所示）、临时风帘、风幕（如图所示） 等调节装置。其中调节风窗由于其调节风量范围大， 制造和安装都较简单，在生产中使用的最多。
当 Sc/调S＜节＝风0窗.5的时开，口断面积计算：
Sc
0.65Q
QS 0.84S
hc
或
Sc
0.65
S 0.84S
Q
12
Q1 1
R1 1
6.3 0.8
m3/s
R2
1.0
Q2 Q Q1 12 6.3 5.7 m3/s
如按生产要求，1分支的风量应为QⅠ=4.0 m3/s，2分支的 风量应为QⅡ=8.0 m3/s，显然自然分配的风量不符合生产要 求。按满足生产要求的风量，两分支的阻力分别为：
h1=R1QⅠ2=0.8×42=12.8Pa h2=R2QⅡ2=1.0×82=64.0 Pa
A22
An2
故串联翁络的总等积孔为：
A串
1
1 1 1
A12
A22
An2
（二）并联通风及其特性
两条或两条以上 的分支在某一节 点分开后，又在 另一节点汇合， 其间无交叉分支 时的通风，称为 并联通风，如图 所示。并联网络 的特性如下：
2 Q1
h1 1 R1
A1 1
Q2
2 h2 R2
A2
1、并联网路的总风量等于并联各分支风量之和，即
2
3
1 1
由上述三个判别式可以看出，简
单角联网路中角联分支的风向完全
取决于两侧各邻近风路的风阻比，

矿井通风网络中风流基本定律及风量自然分配

矿井通风网络中风流基本定律及风量自然分配
hi RiQi2 h RQ2
hi——通风网络i分支的通风阻力； Ri——通风网络i分支的风阻； Qi——通风网络i分支的风量； h——通风网络的通风总阻力； R——通风网络的总风阻； Q——通风网络的总风量。
第二节 串联、并联通风网路的基本性质
一、串联通风风路
由两条或两条以上分支彼此首尾相连，中间没有风流分
矿井通风网络中风流基本定律及风量自 然分配7章 矿井通风网络与风量自然分
配
矿井通风网络中风流基 本定律及风量自然分配

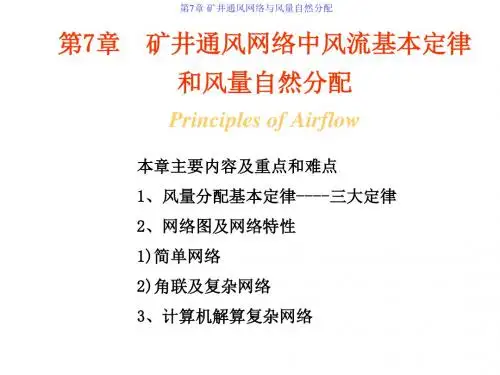

本章主要内容及重点和难点 1、风量分配基本定律----三大定律 2、网络图及网络特性 1) 2)角联及复杂网络 3、计算机解算复杂网络
第一节 概述 一、通风网络
矿井通风系统是由纵横交错的井巷构成的 一个复杂系统。用图论的方法对通风系统进行 抽象描述，把通风系统变成一个由线、点及其 属性组成的系统，称为通风网络。
改。
四、基本定律
1 风量平衡定律
是指在稳态通风条件下，单位时间流入某节点 的空气质量等于流出该节点的空气质量；或者说， 流入与流出某节点的各分支的质量流量的代数和等 于零。
若不考虑风流密度的变化，则流入与流出某节点 的各分支的体积流量（风量）的代数和等于零，即：
Qi 0
1
2
5
图a
４
3
6
如图a，节点4处的风量平衡方程为：
R 1
Q Q
4 5
2
R2
1
Q Q
1 5
2
R5
４
2
C
５
B
3 1
Q0
又：巷道风流方向为 C→B
则有：
Q1Q4Q5Q0
４
2
C
５

(五)通风网络中风量的分配

(五)通风网络中风量的分配
矿井通风
通风网络中风量的分配
通 风 网 络 中 风 量 的 分 配
本章目的：矿井空气在井巷中流动时，风流分岔、汇合线路的结构形
式，称为通风网络。用直观的几何图形来表示通风网络就得到通风网
络图。通风网络中各风路的风量是按各自风阻的大小自然分配的。 本章重点：
☆矿井通风网络图的绘制；
☆通风网络的基本形式与特性； ☆风量分配的基本定律；
R串 R1 R2 Rn Ri
i 1
n
1.19 2 1.19 2 1.19 2 1.19 2 2 2 2 2 A串 A1 A2 An
1 1 1 1 2 2 2 2 A串 A1 A2 An
简化为：
A串
1 1 1 1 2 2 A12 A2 An
（6）按（2）～（5）绘出网路图草图，检查分合关系无误后，开始整理图形
。调整好各节点与用风地点的位置，使整体布局趋于合理。此步较费力，需耐 心反复修改直至满意为止。
（7）最后标注主要通风设施。主通风机和局部通风机型号及其它通风参数等
本图不作标示。
31 18 16 15 33 17 10 25 23 30 28 29 35
通 风 网 络 中 风 量 的 分 配
1、通风网络及矿井通风网络图
绘制步骤：
1、节点编号。在矿井通风系统图上，沿风流方向将井巷风流的分合点加以编
号。编号顺序通常是沿风流方向从小到大，亦可按系统、按翼分开编号。节点 编号不能重复且要保持连续性。
2、分支连线。将有风流连通的节点用单线条（直线或弧线）连接。
☆复杂通风网络解算的方法及计算机解算通风网络软件与应用。
通 风 网 络 中 风 量 的 分 配
1、通风网络及矿井通风网络图
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

第五章矿井通风网络中风量分配与调节本章主要内容及重点和难点1、风量分配基本定律----三大定律2、网络图及网络特性1)简单网络2)角联及复杂网络3、网络的动态分析4、矿井风量调节5、计算机解算复杂网络矿井通风系统是由纵横交错的井巷构成的一个复杂系统。

用图论的方法对通风系统进行抽象描述，把通风系统变成一个由线、点及其属性组成的系统，称为通风网络。

第一节风量分配基本规律一、矿井通风网络与网络图(一）矿井通风网络通风网络图：用直观的几何图形来表示通风网络。

1. 分支（边、弧）：表示一段通风井巷的有向线段，线段的方向代表井巷中的风流方向。

每条分支可有一个编号，称为分支号。

2. 节点（结点、顶点）：是两条或两条以上分支的交点。

3. 路（通路、道路）：是由若干条方向相同的分支首尾相连而成的线路。

如图中，1－2－5、1－2－4－6和1－3－6等均是通路。

4. 回路：由两条或两条以上分支首尾相连形成的闭合线路称为回路。

如图中，2－4－3、2－5－6－3和1－3－6－75、树：是指任意两节点间至少存在一条通路但不含回路的一类特殊图。

由于这类图的几何形状与树相似，故得名。

树中的分支称为树枝。

包含通风网络的全部节点的树称为其生成树，简称树。

（二）矿井通风网络图特点：1）通风网络图只反映风流方向及节点与分支间的相互关系，节点位置与分支线的形状可以任意改变。

2）能清楚地反映风流的方向和分合关系，并且是进行各种通风计算的基础，因此是矿井通风管理的一种重要图件。

网络图两种类型：一种是与通风系统图形状基本一致的网络图，如图5-1-3所示；另一种是曲线形状的网络图，如图5-1-4所示。

但一般常用曲线网络图。

绘制步骤：(1) 节点编号在通风系统图上给井巷的交汇点标上特定的节点号。

(2) 绘制草图在图纸上画出节点符号，并用单线条（直线或弧线）连接有风流连通的节点。

(3) 图形整理按照正确、美观的原则对网络图进行修改。

通风网络图的绘制原则：(1) 用风地点并排布置在网络图中部，进风节点位于其下边；回风节点在网络图的上部，风机出口节点在最上部；(2)分支方向基本都应由下至上；(3) 分支间的交叉尽可能少；(4) 网络图总的形状基本为“椭圆”形。

(5) 合并节点，某些距离较近、阻力很小的几个节点，可简化为一个节点。

(6) 并分支，并联分支可合并为一条分支。

二、网络中风流流动的基本定律1、风量平衡定律风量平衡定律是指在稳态通风条件下，单位时间流入某节点的空气质量等于流出该节点的空气质量；或者说，流入与流出某节点的各分支的质量流量的代数和等于零，即∑=0i M若不考虑风流密度的变化，则流入与流出某节点的各分支的体积流量（风量）的代数和等于零，即：如图a ，节点4处的风量平衡方程为：将上述节点扩展为无源回路，则上述风量平衡定律依然成立。

如图b 所示，回路2-4-5-7-2的各邻接分支的风量满足如下关系：2、阻力定律对于任一分支或整个网路系统，均遵守：3、能量平衡定律假设：一般地，回路中分支风流方向为顺时针时， 其阻力取“＋”，逆时针时，其阻力取“－”。

1）无动力源（H n H f ）通风网路图的任一回路中，无动力源时，各分支阻力的代数和为零， 即：如图，对回路 ２－３－４-6中有：2）有动力源设风机风压H f ，自然风压H N 。

如图，对回路 1－2－3－4-5-1中有：一般表达式为：即：能量平衡定律是指在任一闭合回路中，各分支的通风阻力代数和等于该回路中自∑=0iQ 06454434241=--++-----Q Q Q Q Q 0=∑Rih2436=---R R R R h h h h 54321R R R R R N f h h h h h H H ++++=+∑=±RiN f h HH 087654321=-------Q Q Q Q 2ii i Q R h =2ss s Q R h =然风压与通风机风压的代数和。

第二节 简单网络特性一、串联风路由两条或两条以上分支彼此首尾相连，中间没有风流分汇点的线路称为串联风路。

如图5-2-1所示，由1，2，3，4，5五条分支组成串联风路。

（一） 串联风路特性1. 总风量等于各分支的风量，即 M S = M 1 = M 2 =…= M n当各分支的空气密度相等时， Q S = Q 1 = Q 2 =…= Q n2. 总风压（阻力）等于各分风压(阻力)之和 风压（阻力）之和，即:3. 总风阻等于各分支风阻之和，即：4. 串联风路等积孔与各分支等积孔间的关系（二）串联风路等效阻力特性曲线的绘制∑==+⋅⋅⋅⋅⋅⋅++=ni in s hh h h h 121∑==+⋅⋅⋅⋅⋅⋅++=+++==ni in s nss s R R R R Q h h h Q h R 1212212...222211111n s A A A A +⋅⋅⋅⋅⋅⋅++=219.1iR i A =2219.1i A i R =∑∑==∑==2222119.119.119.1119.1i i isA A R R s A根据以上串联风路的特性，可以绘制串联风路等效阻力特性曲线。

方法： 1、首先在h —Q 坐标图上分别作出串联风路1、2的阻力特性曲线R 1、R 2； 2、根据串联风路“风量相等，阻力叠加”的原则，作平行于h 轴的若干条等风量线，在等风量线上将1、2分支阻力h 1、h 2叠加，得到串联风路的等效阻力特性曲线上的点；3、将所有等风量线上的点联成曲线R 3，即为串联风路的等效阻力特性曲线。

二、并联风网由两条或两条以上具有相同始节点和末节点的分支所组成的通风网络，称为并联风网。

如图所示并联风网由5条分支并联而成。

（二）并联风路特性： 1. 总风量等于各分支的风量之和，即当各分支的空气密度相等时, 2. 总风压等于各分支风压，即注意：当各分支的位能差不相等，或分支中存在风机等通风动力时，并联分支的阻力并不相等。

3. 并联风网总风阻与各分支风阻的关系∑==+⋅⋅⋅⋅⋅⋅++=ni in s MM M M M 121∑==+⋅⋅⋅⋅⋅⋅++=ni in s QQ Q Q Q 121ns h h h h =⋅⋅⋅⋅⋅⋅===212Ss s Q R h =sss R h Q =nS Q Q Q Q +++=...21nn ss R h R h R h R h +++=...2211nsR R R R 1111 (2)1+++=22121111⎪⎪⎭⎫ ⎝⎛+⋅⋅⋅⋅⋅⋅++==ns s s R R R Q h R4. 并联风网等积孔等于各分支等积孔之和，即5. 并联风网的风量分配若已知并联风网的总风量，在不考虑其它通风动力及风流密度变化时，可由下式计算出分支i 的风量。

（二）并联风路等效阻力特性曲线的绘制根据以上并联风路的特性，可以绘制并联风路等效阻力特性曲线。

方法： 1、首先在h —Q 坐标图上分别作出并联风路1、2的阻力特性曲线R 1、R 2； 2、根据并联风路“风压（阻力）相等，风量叠加”的原则，作平行于Q 轴的若干条等风压线，在等风压线上将1、2分支阻力h 1、h 2叠加，得到并联风路的等效阻力特性曲线上的点； 3、将所有等风压线上的点联成曲线R 3，即为并联风路的等效阻力特性曲线。

三、串联风路与并联风网的比较在任何一个矿井通风网络中，都同时存在串联与并联风网。

在矿井的进、回风风路多为串联风路，而采区内部多为并联风网。

并联风网的优点：1、从提高工作地点的空气质量及安全性出发，采用并联风网具有明显的优点。

)...(19.111119.121nsR R R R s A +++==ns A A A A +⋅⋅⋅⋅⋅⋅++=21si h h =22ss i i QR Q R =SRR i Q Q s =)...(12111nR R R i Ssi sR Q R R Q i Q +++==2、在同样的分支风阻条件下，分支并联时的总风阻小于串联时的总风阻。

例如：若R 1=R 2=0.04 kg/m 7， 串联：R s １= R 1+ R 2= 0.08 kg/m 7并联：R s １ ：R s １＝８：１即在相同风量情况下，串联的能耗为并联的 8 倍。

四、角联风网 （一）几个概念角联风网：是指内部存在角联分支的网络。

角联分支（对角分支）：是指位于风网的任意两条有向通路之间、且不与两通路的公共节点相连的分支，如图。

简单角联风网：仅有一条角联分支的风网。

复杂角联风网：含有两条或两条以上角联分支的风网。

（二）角联分支风向判别原则：分支的风向取决于其始、末节点间的压能值。

风流由能位高的节点流向能位低的节点；当两点能位相同时，风流停滞；当始节点能位低于末节点时，风流反向。

判别式（以简单角联为例）： 1、 分支5中无风∵ Q 5 = 0 ∴ Q 1 = Q 3 , Q 2 = Q 4 由风压平衡定律： h 1 = h 2 , h 3 = h 4 由阻力定律：两式相比得：704.0104.01112/01.0)(1)(121m kg R R R S =+=+=222211Q R Q R =244233Q R Q R =22Q R Q R２、当分支5中风向由2→3节点②的压能高于节点③，则 h R2 ＞ h R1 即： 同理， h R3 ＞ h R4即３、分支5中的风向由3→2 同理可得：∴ 改变角联分支两侧的边缘分支的风阻就可以改变角联分支的风向。

对图示简单角联风网，可推导出如下角联分支风流方向判别式：第三节 通风网络动态特性分析一、井巷风阻变化引起风流变化的规律 1. 变阻分支本身的风量与风压变化规律当某分支风阻增大时，该分支的风量减小、风压增大；当风阻减小时，该分支的风量增大、风压降低。

2. 变阻分支对其它分支风量与风压的影响规律 1）当某分支风阻增大时，包含该分支的所有通路上的其它分支的风量减小，风压亦减小；与该分支并13241==R R R R K 211222Q R Q R >22253222112)(Q Q Q Q Q R R +=>244233QR Q R >22523242334)(Q Q Q Q Q R R +=<253523)(Q Q Q Q Q Q ++<12222532252334)()(R R Q Q Q Q Q Q R R <<<++4231R R R R <13241<=R R R R K 4231R R R R >13241>=R R R R K⎪⎩⎪⎨⎧→<=→>=。

中风向由，分支中风流停滞；，分支；中风向由，分支32515123513241R R R R K联的通路上的分支的风量增大，风压亦增大；当风阻减小时与此相反。
