TT110超声波测厚仪使用说明书

目录快速操作指南 (1)第一章概述 (2)1.1技术指标 (2)1.2主要特点 (3)1.3配置 (4)第二章整机及键盘简介 (5)2.1整机介绍 (5)2.2键盘介绍 (6)第三章操作简介 (7)3.1零点校准 (7)3.2声速设置或校准 (7)3.2.1已知声速时声速设置 (7)3.2.2已知厚度校准（单点校准） (8)3.2.3两点校准 (8)3.3基本操作流程 (8)3.3管材测量 (10)第四章菜单功能及设置 (11)4.1仪器菜单 (11)4.1.1穿透涂层 (12)4.1.2数据存取 (12)4.1.3报警 (14)4.1.4单位 (14)4.1.5扫查 (14)4.1.6差值 (15)4.1.7高温 (15)4.1.8均值 (16)4.1.9标准 (16)4.1.10精度 (17)4.1.11频率 (17)4.1.12自动关机 (17)4.1.13出厂设置 (18)4.1.14对比度 (18)4.1.15零点校准 (18)4.1.16手动选择探头 (18)4.1.17声音设置 (19)4.1.18屏幕旋转 (19)4.1.19单点校准和两点校准 (19)4.1.20声速表 (19)4.1.21背光 (19)4.1.22曲面 (20)第五章维护和保养 (21)5.1使用注意事项 (21)5.2日常维护和保养 (21)第六章故障分析和排除 (22)附录：常用材料声速表 (23)快速操作指南！注意：●如您使用的测厚仪无“穿透涂层”测量模式，请确认被测物为裸材，如被测点表面有油漆等，请将其打磨干净！●如您使用的测厚仪有“穿透涂层”测量模式，在被测点表面有涂层时，请选择此测量模式，但需确保被测厚度在“穿透涂层”测量模式的量程内！第一次使用或者更换探头开机时，操作如下：1)连接探头：将探头两个插头插入测厚仪主机顶端的两个插孔内，无需分左右，但请确定完全插入。

注意：在插入探头前,请检查探头插头是否拧紧,如未拧紧请拧紧！2)开机：按键开机。

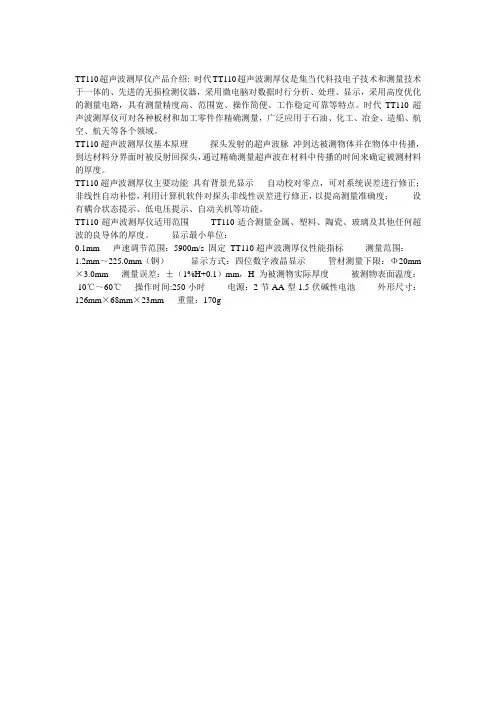

TT110超声波测厚仪产品介绍: 时代TT110超声波测厚仪是集当代科技电子技术和测量技术于一体的、先进的无损检测仪器，采用微电脑对数据时行分析、处理、显示，采用高度优化的测量电路，具有测量精度高、范围宽、操作简便、工作稳定可靠等特点。

时代TT110超声波测厚仪可对各种板材和加工零件作精确测量，广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

TT110超声波测厚仪基本原理探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

TT110超声波测厚仪主要功能具有背景光显示自动校对零点，可对系统误差进行修正；非线性自动补偿，利用计算机软件对探头非线性误差进行修正，以提高测量准确度；设有耦合状态提示、低电压提示、自动关机等功能。

TT110超声波测厚仪适用范围TT110适合测量金属、塑料、陶瓷、玻璃及其他任何超波的良导体的厚度。

显示最小单位：
0.1mm 声速调节范围：5900m/s 固定TT110超声波测厚仪性能指标测量范围：
1.2mm～225.0mm（钢）显示方式：四位数字液晶显示管材测量下限：Φ20mm ×3.0mm 测量误差：±（1%H+0.1）mm，H为被测物实际厚度被测物表面温度：-10℃～60℃操作时间:250小时电源：2节AA型1.5伏碱性电池外形尺寸：126mm×68mm×23mm 重量：170g。

超声波测厚仪壁厚测量指导书超声波测厚仪壁厚测量指导书一、目的定期现场管道及设备进行壁厚的测量，并将数据存档，可以得出在某段时间内监测对象的壁厚减薄率，并推断管道或设备的使用寿命。

二、范围目前该仪器为标准配置，测厚范围：0.6~300mm三、操作步骤1.测量准备1)将探头插头插入主机探头插座；2)按开机键开机；3)校准设备；4)屏幕显示软件信息后将显示上次测量时使用的声速。

2.声速调节3.设置探头频率4.厚度测量测量时，将探头涂上适量的耦合剂，然后将其置于测量部位表面，适当挤压探头，使探头与被测物件表面紧密贴合，待仪器屏幕显示的数值稳定后，该数值即为厚度值，做好记录。

如果被测部位不是平面，而是像管道一样的曲面，则测量时应使探头双晶片间的缝线与管道中心轴线垂直，此时的读数即为所需厚度值。

5.报告填写1)测量中应记录下述内容并列入报告；2)试件名称、材质、规格（标称厚度）、图号、编号、表面粗糙度、验收标准；3)委托测厚单位；4)仪器型号、编号、仪器精度；5)试块型号、材质；6)探头型号、频率；7)耦合剂；8)测量结果；9)操作人员资格等级；10)报告日期；四、注意事项1、正确选择测厚探头。

2、对备件物表面进行处理。

3、正确识别材料，选择合适声速。

4、正确使用耦合剂。

5、特殊情况的处理(1)检测时发现数值明显偏离预期值，应用超声波探伤仪进行辅助判断。

当发现背面有腐蚀凹坑时，这个区域测量就得十分小心，可选择变换分割面角度做多次测量。

(2)当测量复合外形的工件（如管子弯头处）时，选较小的数据作为该工件。

超声波测厚仪操作规程
一、开机，仪器先进行自检显示，1秒后，显示软件版本号，然后显示“0.000”，表明仪器就绪，可以正常使用。

如果屏幕闪烁或不显示，说明电池不足，应更换电池。

二、根据要测量材料的材质和材料的厚度，用上箭头键选择测量模式：E-E模式用于测量薄的材料(带有涂层的也选用此模式，而不用去除涂层)，1-E模式用于测量比较厚的材料，PLAS模式用于测量塑料，AUTO是自动模式。

三、按CAL键进入校验模式，如果显示IN(MM),再按CAL键，使得IN/µs(M/s)闪动。

四、使用上下箭头键调节声速，直到数值变为要测量材料的声速。

五、再按CAL键，退出校验模式，仪器可以开始测量。

六、测量材料时，滴一滴耦合剂在被测试材料上，然后用探头紧密贴在测试材料的表面，仪器应显示6-7个竖条和一个数值，该值即为材料的厚度值。

少于5个竖条或读数不稳定，则测量值是错误的。

七、质量控制有时要求知道目标值与实际厚度的差别，可以利用差值模式进行测量，步骤如下：
1、开机，仪器自检。

2、按DIFF键，屏幕显示DIFFOFF或DIFF,然后是厚度值及单位。

3、重复步骤7.2,开/关差值模式。

4、假定显示DIFF开，MM闪动，使用上下箭头输入目标厚度。

5、按SEND键确定后，即可以使用差值功能进行测量，具体操作如步骤6。

6、要解除差值模式，再按SEND键。

八、每次测量完毕后，关机。

用干净的细布将探头上粘的耦合剂擦拭干净。

超声波测厚仪使用方法说明书一、产品概述超声波测厚仪是一种利用超声波原理测量物体厚度的仪器。

本仪器广泛应用于工业生产中，特别适用于各种金属材料、塑料材料以及非金属材料的厚度测量。

二、仪器特点1. 非接触式测量：采用超声波传感器，无需与被测物体接触，避免了对物体表面的损伤。

2. 高精度测量：具备高精度的超声波传感器，可实现精确到小数点后两位的厚度测量。

3. 轻便便携：仪器体积小巧，重量轻，携带方便，适用于各种场合的使用。

4. 易操作性：仪器具备简单易懂的操作面板和显示屏，用户无需进行复杂设置即可进行测量。

三、使用方法1. 准备工作a. 检查仪器是否正常，仪器表面是否有明显的损伤。

b. 确保仪器电池充电情况良好，可正常使用。

c. 清洁被测物体表面，确保无杂质影响测量结果。

2. 测量操作a. 打开超声波测厚仪电源开关，待仪器完成自检后进入正常工作状态。

b. 将超声波传感器与被测物体表面垂直接触，并轻轻按压，确保传感器与被测物体保持紧密接触。

c. 仪器上的显示屏将显示出被测物体的厚度数值。

读取并记录该数值。

3. 结束操作a. 测量完成后，关闭超声波测厚仪电源开关。

b. 清理超声波传感器表面，确保无杂质附着。

四、注意事项1. 在测量前，请确保超声波测厚仪电池充电完好，以免影响测量。

2. 测量时，请确保超声波传感器与被测物体表面保持紧密接触，以获得准确的测量结果。

3. 清洁被测物体表面可以提高测量的准确性，避免外界杂质对测量结果的干扰。

4. 使用过程中请勿将超声波测厚仪放置在高温、潮湿或腐蚀性环境中，以免影响仪器性能和寿命。

5. 使用完毕后，请关闭超声波测厚仪电源开关，并注意清洁传感器表面。

五、维护保养1. 定期检查仪器外观是否有损坏，如有，及时维修或更换零部件。

2. 保持仪器清洁干燥，避免灰尘、水分等污染仪器。

3. 长时间不使用时，请将超声波测厚仪存放在干燥通风的地方。

4. 如需更换电池，请使用与仪器配套的原装电池进行更换。

超声波测厚仪操作规程
《超声波测厚仪操作规程》
一、测量前准备
1. 确保超声波测厚仪处于正常工作状态，检查仪器是否损坏或有异常情况。

2. 准备好测量所需的标准样品和校准块。

3. 调整仪器参数，包括声速、声程、校准等，根据不同的测量要求进行调整。

二、测量操作
1. 将超声波测厚仪放置在需要测量的表面上，并确保仪器与表面平行。

2. 确定测量点，将传感器放置在需要测量的区域，并保持传感器与表面紧密贴合。

3. 启动测量仪器，观察测量结果并记录数据。

4. 如有需要，进行多次测量并取平均值。

三、测量后处理
1. 对测量结果进行分析和比对，确保测量数据的准确性。

2. 如有需要，根据标准样品和校准块进行校正和修正，以确保测量结果达到准确性要求。

3. 对测量数据进行存档和整理，方便后续分析和比对。

四、日常维护
1. 定期清洁超声波测厚仪和传感器，防止污物积聚影响测量准确性。

2. 定期对仪器进行校准和调整，确保测量的准确性和稳定性。

3. 对仪器进行定期维护和保养，延长仪器的使用寿命。

五、安全注意事项
1. 在操作过程中严格遵守仪器操作规程，确保人身和设备安全。

2. 使用过程中注意保护仪器和传感器，防止碰撞和损坏。

3. 如果发现仪器有异常情况或故障，要及时停止使用并进行维修保养。

通过严格遵守以上操作规程，能够保证超声波测厚仪的正常使用，并获得准确可靠的测量结果。

1. 目的1.1 规范TT100标准型超声波测厚仪操作程序，正确使用仪器，保证检测工作顺利进行。

2. 范围2.1 本规程适用于TT100标准型超声波测厚仪的使用操作。

3. 职责3.1 操作人员按照本操作规程使用仪器，并进行日常维护。

3.2 保管人员负责监督仪器操作是否符合规程，并对仪器进行定期维护保养。

4. 规程4.1 测量厚度步骤：①测量准备：将探头插头插入主机探头插座中，按ON键开机，全屏幕显示数秒后显示上次关机前使用的声速，开始测量；②声速的调整：如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容每按一次，声速存储单元变化一次，可循环显示五个声速值。

如果希望改变当前显示声速单元的内容，用▲或▼键调整到期望值即可，同时将此值存入该单元。

③校准：在每次更换探头、更换电池之后应进行校准。

此步骤对保证测量准确度十分关键。

如有必要，可重复多次。

在随机试块上涂耦合剂，将探头与随机试块耦合，屏幕显示的横线将逐条消失，直到屏幕显示4.0即校准完毕。

④测量厚度：将耦合剂涂于被测处，将探头与被测材料耦合即可测量。

4.2 测量声速:如果希望测量某种材料的声速，可利用已知厚度试块测量声速。

与测量厚度步骤相似，用游标卡尺或千分尺测量试块，准确读取厚度值，将探头与已知厚度试块耦合，直到显示出一厚度值，拿开探头后，用▲或▼键将显示值调整到实际厚度值，然后按VEL键即可显示出被测声速，同时该声速被存入当前声速存储单元。

4.3 存储：按住VEL键，再按ZERO键，进入厚度存储状态，显示某一厚度存储单元号，此时可用上、下调节键找到所需单元（用▲或▼键科循环显示（0-9单元））。

测量厚度的同时，将测值存入单元。

每测一次新值即将旧值刷新，该单元记录的是最后一次测量的值。

按VEL键可退出厚度存储状态。

4.4 如果两分钟内不进行任何操作，将自动关机。

5. 维护和保养5.1 探头表面为丙稀树脂，对树酯表面的重划很敏感，因此在使用中应轻按。

超声波测厚仪使用方法和使用教程一、准备工作1.准备一台超声波测厚仪、被测物体以及必要的连接线。

2.检查超声波测厚仪的电源是否正常，并确保其处于工作状态。

3.根据被测物体的材料和形状选择合适的超声波探头。

二、测量步骤1.将超声波测厚仪的探头与被测物体相连。

探头与被测物体的接触面应该是平整的，以确保测量的准确性。

2.打开超声波测厚仪，并进行初始设置。

这一步骤可能因不同的仪器而有所差异，具体操作请参考仪器的说明书。

3.将超声波测厚仪探头放置在被测物体的一个边缘位置，并按下测量按钮开始测量。

4.移动探头沿被测物体的表面，直到到达另一个边缘位置。

在这个过程中，超声波测厚仪会不断发射和接收超声波，然后计算出被测物体的厚度。

5.待测量完成后，超声波测厚仪会显示测量结果。

这些结果可以是数字、图表或者声音等形式。

三、注意事项1.在测量之前，确保被测物体表面干净、平整，无杂质或缺陷。

2.当使用超声波测厚仪时，需要注意被测物体的材料和形状对测量结果的影响。

不同的材料和形状可能会引起超声波传播的反射、折射等现象，从而影响测量的准确性。

3.在测量过程中，要保持探头与被测物体的良好接触，并尽量避免探头与被测物体之间存在空气或液体影响测量结果的空隙。

4.需要注意超声波测厚仪所处环境的温度和湿度。

过高或过低的温度可能会影响仪器的性能和测量结果的准确性。

5.在使用超声波测厚仪时，要谨慎使用探头，避免碰撞和损坏。

四、常见问题及解决方法1.测量结果不准确：可能是由于探头与被测物体之间存在空气或液体造成的。

可以重新放置探头，确保其与被测物体的良好接触。

2.测量结果不稳定：可能是由于仪器设置不当，或者被测物体的表面不平整造成的。

可以重新进行仪器设置，并确保被测物体表面的平整度。

以上就是超声波测厚仪的使用方法和使用教程，希望能对您有所帮助。

使用超声波测厚仪时，应严格按照相关操作规程进行操作，以保证测量结果的准确性。

超声波测厚仪使用说明书瑞戈（上海）实业有限公司1 概述 (1)1.1 技术参数 (1)1.2 主要功能 (2)1.3 工作原理 (2)1.4 仪器配置 (3)1.5 工作条件 (4)2 结构与外观 (5)2.1 仪器外观 (5)2.2 主机结构 (5)2.3 主显示界面 (6)2.4 键盘定义 (7)3 测量前的准备 (7)3.1 仪器准备 (7)3.2 探头选择 (7)3.3 被测工件的表面处理 (8)4 仪器使用 (8)4.1 仪器开、关机 (8)4.2 设定探头型号 (8)4.3 声速设置 (9)4.4 探头校准 (9)4.5 厚度测量 (10)4.6 声速测量 (10)4.7 两点校准 (10)4.8 设置限界 (11)4.9 设置显示分辨率（测量精度） (12)4.10 设置单位制式 (12)4.11 厚度值存储 (12)4.12 厚度值打印 (14)4.13 系统设置 (14)4.14 查看系统信息 (15)4.15 背光功能 (15)4.16 电池电量指示 (15)4.17 自动关机 (15)4.18 恢复出厂设置 (16)4.19 与PC机通讯 (16)5 菜单操作 (17)5.1 进入主菜单： (18)5.2 进入子菜单 (18)5.3 切换设置 (18)5.4 数值输入 (18)5.5 保存并退出菜单 (18)5.6 放弃并退出菜单 (18)6 测量应用技术 (18)6.1 测量方法 (18)6.2管壁测量法 (19)7维护及注意事项 (19)7.1 电源检查 (19)7.2 一般注意事项 (20)7.3 测量中注意事项 (20)7.4 标准试块的清洁 (20)7.5 机壳的清洁 (20)7.6 仪器维修 (21)8 贮存与运输条件 (21)附录A材料声速 (22)附录B 超声测厚中的常见问题与处理方法 (23)用户须知 (29)1 概述本仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。

超声波测厚仪（TT110）使用说明和注意事项产品描述:TT110超声波测厚仪可用在工业生产领域中对钢板厚度的测量，可以对生产设备中各种 管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，还可以对各种零件作精确测量。

液晶屏显示:键盘功能是说明:HA 1^1' ------------ ¥氐电压标志m/ -------------- 声球单mmC3M-------- 71 tfLWZERO- -協？性能指标2性能指标显示方式：四位数字液晶显示显示最小单位；0-1 mtn工作頻率及测量范围；5时1G 探头.5W10/90*探头：5MTIZ 1 .Zmm-225.0mm 7P虧探头：7MHZ 0.8mm-60.0mmSZ2,5P 头：2*5MHZ 34mm〜300.(hum管材测量下限：5P*10探头、5PG10/90•探矢MOmni x3,0mm 7P<^6 探头土① 15mm X 2，0mm测対溟差：+ (1%H卜H为被测物实际厚度声速：5900m/s使用温攬范围：OV-4O'C电源，二节5号干电池功耗,工作电iSt<20mA(3V)外形尺寸:126mm ooiiimW*：170g基本原理:超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

四、主要功能:1. 自动校对零点，可对系统误差进行修正;2. 非线性自动补偿：在全范围内利用计算机软件对探头非线性误差进行修正，以提供测量准确度；3. 耦合状态提示：提供耦合标志，通过观察其稳定状态可知耦合是否正常；4. 低电压提示；5. 自动关机：定时自动关机会帮你断电；6. 全键膜密闭式操作一一防油污，提高使用寿命。

五、测量步骤1. 测量准备：将探头插头插入主机插座中，按ON键开机，全屏幕显示数秒后显示声速（5900m/s），此时可以开始测量。

超声波测厚仪TT100/TT100A型使用说明书时代集团公司11 概述1.1 适用范围金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。

此仪器可用在工业生产领域中对各种材料或零件作精确测量，其另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

1.2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置:主 机 1台探 头 1支耦合剂 1瓶1.3.2 选购件： 5PΦ10/90°探头1支SZ2.5P 探头1支1.3.3 仪器各部分名称(见下图)液晶屏显示:接收插座机身发射插座液晶屏键盘校准试块探头2BATT---低电压标志凸----耦合标志m/s---声速单位mm----厚度单位键盘功能说明：ON----开机键ZERO--校准键VEL---声速键▲----声速、厚度、厚度单元调整键▼----声速、厚度、厚度单元调整键VEL＋ZERO---厚度存储键2 性能指标显示方式:四位数字液晶显示显示最小单位:0.1mm工作频率:5MHz测量范围:1.2～225.0mm(钢)管材测量下限: Φ 20×3mm(钢)测量误差：±(1%H+0.1)mm，H为被测物实际厚度声速调节范围: 1000～9999m/s已知厚度反测声速：测量范围1000～9999m/s，试块厚度≤20mm时，声速测量精*度不超过±1mm/H×100%；试块厚度＞20mm时，声速测量精度不超过±5%使用温度范围:0～40℃电源:二节5号电池功耗：工作电流＜20mA(3V)外形尺寸:126×68×23(mm[/3])重量:170g33 主要功能●自动校对零点，可对系统误差进行修正●线性自动补偿，在全范围内利用计算机软件对探头非线性误差进行修正，以提高准确度。

超声波测厚仪使用说明和注意事项超声波测厚仪是一种用来测量物体厚度的仪器，其工作原理是通过发射超声波脉冲，根据波速和回波时间计算出被测物体的厚度。

超声波测厚仪广泛应用于各个行业，如航空航天、建筑、石化、钢铁等领域。

本文将介绍超声波测厚仪的使用说明和注意事项。

使用说明：1.在使用之前，先检查超声波测厚仪的工作电池是否充足，并确保电池安装正确。

2. 打开仪器开关，进入测量界面。

一般情况下，测厚仪会显示当前的厚度单位，如mm、inch等。

3.将超声波测厚仪靠近待测物体表面，保持垂直并与表面接触紧密。

4.按下仪器操作键，开始发送超声波脉冲。

此时仪器会显示回波时间，并计算出物体的厚度。

5.可以根据需要，测量多个不同位置的厚度，并将结果取平均值以提高测量的准确性。

6.在测量完毕后，及时关闭设备，以节省电池使用。

注意事项：1.在使用超声波测厚仪时，需要保持其表面清洁，并避免碰撞或摔落，以防止影响其准确度和寿命。

2.当测厚仪的探头表面存在污垢或氧化层时，应使用柔软的布进行清洁，避免使用硬物刮擦，以防止损坏探头。

3.在使用超声波测厚仪时，应特别注意安全防护，避免将探头接触到高温、高压、腐蚀性或有毒性物质上。

4.在测量反射能量较弱、表面不平整或有涂层的物体时，可能会出现测量误差，此时需采用更高灵敏度的探头或调整测量参数。

5.在测量材料时，要注意其反射能量、声速和密度等特性对测量结果的影响，对于不同材料要进行相应的校正。

6.定期对超声波测厚仪进行校准，以确保测量结果的准确性。

常见的校准方法包括参照样块法和零点校准法。

7.当测量对象为液体或液体表面时，应特别注意探头与液体表面的角度，并确保液体不会波及到仪器内部。

总结：超声波测厚仪是一种非常重要的测量仪器，使用时需要注意安全性、准确性和保养等方面的问题。

仔细遵守使用说明和注意事项，能够提高测量效果和仪器的使用寿命。

同时，根据具体的使用需求和要求，合理选择超声波测厚仪的型号和参数，以满足不同的测量要求。

TDS-110超声波测厚仪使用说明书、目录1概述 (1)2性能范围 (3)3测量与操作 (4)4数据存储操作 (9)5测量技术 (10)6测量误差的预防方法 (13)7注意事项 (14)附表1 (16)1概述1.1 适用范围超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播,并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件作精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1.2 基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达被测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 仪器外观1.3.1仪器各部分及功能（见下图）1.3.2键盘开关键☼液晶背光键VEL 声速选择键 保存记录键/ 浏览数据键CAL 校准键（4mm钢）MENU 功能选择键调整声速和厚度;菜单选择项的移动调整声速和厚度;菜单选择项的移动功能选择、菜单确认、两点校准键.1.3.3 显示2性能范围2.1 技术参数●显示:128×64 LCD 带LED背光调节.●测量范围:0.75mm~225.0mm (0.03inch~8.85 inch)●声速范围:1000m/s~9999m/s (0.039~0.394in/µs●显示分辨率: 0.01mm or 0.1mm (低于100.0mm)0.1mm (高于99.99mm)●供电电源: 5号干电池两节，正常工作时间100小时（不开背光灯）●通信口：RS232串口●外形尺寸：150mm×74mm×32mm●重量：238 g●测量速度：20次/秒●数据存储：500组数据；5个文件（每个文件100组数据）2.2 主要功能1)探头自校准功能（4mm）.2)探头频率选择功能（2M ;5M;10M;高温）3)两点校准功能4)耦合状态指示功能5)电池电量指示功能6)自动关机功能7)后台数据处理功能8)支持打印机功能3测量与操作3.1 测量准备3.1.1将探头插头插入主机探头插座3.1.2按键开机3.1.3屏幕显示软件信息后将显示上次测量时使用的声速3.2 声速调节如果当前屏幕显示为厚度值，按VEL键进入声速状态，屏幕将显示当前声速存储单元的内容。

超声波测厚仪说明书一、产品概述超声波测厚仪是一种用于测量材料厚度的仪器设备。

它采用了超声波的原理，通过发送超声波信号并接收反射回来的信号来测量材料的厚度。

超声波测厚仪广泛应用于金属、塑料、涂层和液体等各种材料的厚度测量。

二、产品特点1. 高精度：超声波测厚仪具有高精度的测量功能，可以满足用户对精确厚度测量的需求。

2. 宽测量范围：该仪器具有较宽的测量范围，可以适应不同材料的厚度测量。

3. 全自动测量：超声波测厚仪具有全自动测量功能，使用起来非常方便快捷。

4. 可编程功能：用户可以根据需要对超声波测厚仪进行编程，以实现定制化的测量功能。

5. 数据存储功能：该仪器具有数据存储功能，可以保存测量结果以便后续分析和查询。

三、使用方法1. 打开超声波测厚仪电源，并确保电量充足。

2. 将测厚仪探头与待测物料的表面充分接触，确保无气体、液体和杂质的介入。

3. 设置测量参数，如声速、材料类型等。

根据需要，还可以设置报警功能和数据存储格式等设置选项。

4. 点击开始测量按钮，测量仪器将发送超声波信号，接收并计算反射信号来测量材料的厚度。

5. 读取测量结果并记录。

可以选择将结果保存到测量仪器内部的存储器中，或通过数据传输功能将结果导出到电脑等设备中。

6. 清洁探头和仪器表面，并将超声波测厚仪放置在干燥、清洁的环境中。

四、注意事项1. 使用前请仔细阅读说明书，了解并掌握超声波测厚仪的使用方法。

2. 在操作过程中请注意安全，避免发生意外情况。

3. 严禁在带电情况下使用或维修超声波测厚仪。

4. 请勿将超声波测厚仪浸入液体中进行使用，以免造成损坏。

5. 超声波测厚仪应存放在干燥、清洁的环境中，避免与尖锐物品接触和摔落。

6. 定期进行仪器校准，确保测量结果的准确性。

7. 长时间不使用超声波测厚仪时，请及时关闭电源并将其充电，以保证下次使用时能够正常工作。

五、维护保养1. 保持超声波测厚仪清洁干燥，避免灰尘和杂质进入仪器内部。

2. 定期检查仪器电源线和接线是否完好，如有损坏请及时更换。

超声波测厚仪TT100/TT100A型使用说明书北京时代山峰科技有限公司TEL:010-******** 010-********FAX:010-******** 010-********1目次1.概述xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx32.性能指标xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx43.主要功能xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx54.测量步骤xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx55.测量声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx66.厚度值存储xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx67.低电压指示xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx78.自动关机xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx79.背光显示功能（TT100A）xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx710.注意事项xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx711.维护和保养xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx7附表: 各种材料的声速xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx8231 概述1.1 适用范围金属、塑料、陶瓷、玻璃及其他任何超声波的良导体，只要有上、下平行的两个表面，就能用此仪器测量厚度。

重庆里博仪器有限公司TH100超声波测厚仪系列说明书目录1.概述 (2)2.性能指标 (4)3.测量与操作 (5)4.测量技术 (14)5.测量误差的预防方法 (17)6.主要事项 (18)7.维修 (19)8.附表 (20)1概述1.1适用范围TT100,TT110,TT130工具系列超声波测厚仪，采用超声波测量原理，适用于能使超声波以一恒定速度在其内部传播，并能从其背面得到反射的各种材料厚度的测量。

此仪器可对各种板材和各种加工零件做精确测量，另一重要方面是可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度。

可广泛应用于石油、化工、冶金、造船、航空、航天等各个领域。

1.2基本原理超声波测量厚度的原理与光波测量原理相似。

探头发射的超声波脉冲到达背测物体并在物体中传播，到达材料分界面时被反射回探头，通过精确测量超声波在材料中传播的时间来确定被测材料的厚度。

1.3 基本配置及仪器各部分名称1.3.1 基本配置：主机 1台L51 探头 1支耦合剂 1瓶仪器箱 1只1.3.2 选购件：L77探头LZ2探头LG5探头标准试块1.3.3 仪器各部分名称（见图）液晶显示屏：（TT130功能最全的操作界面）键盘功能说明：存储---将当前测量的值存储到选定的文件夹。

查看---阅读当前文件夹中已经存储的测量数据。

↑ --- 用于加数字或菜单选择。

↓ --- 用于减数字或菜单选择。

菜单--- 用于进入菜单或确认。

◎ --- 用于开关机或退出菜单。

2性能指标测量范围：0.7mm～250.00mm显示分辨率：0.01mm或0.1mm示值误差：±0.05mm或0.1mm管材的测量下限（钢）：φ20mm×3.0mm(L51探头)φ15mm×2.0mm(L77探头)示值误差不超过±0.03mm声速调节范围：1000m/s～10000m/s已知厚度反测声速：测量范围1000m/s～10000m/s，试块厚度≤20mm 时，声速测量精度为±1mm/H×100％；试块厚度>20mm时,声速测量精度为±5％。
