预应力后张法张拉施工工艺[详细]

后张法预应力施工工艺后张法可分为有粘结后张法和无粘结后张法一，有粘结后张法：有粘结后张法预应力的主要施工工序为:浇筑好混凝土构件，并在构件中预留孔道,待混凝土达到预期强度后（一般不低于混凝土设计强度的75%），将预应力钢筋穿人孔道;利用构件本身作为受力台座进行张拉(一端锚固一端张拉或两端同时张拉）,在张拉预应力钢筋的同时,使混凝土受到预压。

张拉完成后，在张拉端用锚具将预应力筋锚住；最后在孔道内灌浆使预应力钢筋和混凝土构成一个整体,形成有粘结后张法预应力结构（图4-37）.有粘结后张法预应力施工不需要专门台座，便于在现场制作大型构件，适用于配直线及曲线预应力钢筋的构件。

但其施工工艺较复杂、锚具消耗量大、成本较高。

图4—37 有粘结后张法工艺流程l—混凝土构件;2-预留孔道；3-预应力筋；4—张拉千斤顶；5—锚具预应力控制在预应力混凝土在施工中引起预应力损失的原因很多，产生的时间也先后不一。

在进行预应力筋的应力计算与施工时，一般应考虑由下列因素引起的预应力损失,即：①锚具变形、预应力筋内缩和分块拼装构件接缝压密引起的应力损失σi1 ;②预应力筋与孔道壁之间摩擦引起的应力损失σi2；③混凝土加热养护时，预应力筋和张拉台座之间温差引起的应力损失σi3 ；④预应力筋松弛引起的应力损失σi4；⑤混凝土收缩和徐变引起的应力损失σi5；⑥环形结构中螺旋式预应力筋对混凝土的局部挤压引起的应力损失σi6;⑦混凝土弹性压缩引起的应力损失σi7。

后张法施工中对以上第 2 、 3 、 4 、 7 项预应力筋损失在张拉时应予以注意。

( 1 ）钢筋松弛引起的应力损失仍采用张拉程序控制。

后张法预应力筋的张拉程序，与所采用的锚具种类有关，张拉程序一般与先张法相同。

（ 2 ）对配有多根预应力筋的构件，应分批、对称地进行张拉。

对称张拉是为避免张拉时构件截面呈过大的偏心受压状态.分批张拉，要考虑后批预应力筋张拉时产生的混凝土弹性压缩，会对先批张拉的预应力筋的张拉应力产生影响。

后张法预应力张拉工艺细则1.施工前的准备工作：1.1组织编制预应力张拉方案，包括预应力钢筋的布置、数量、直径、材质等。

1.2检查和调整预应力钢筋抗拉预应力装置，确保其工作正常。

1.3清理混凝土构件内部的灰尘和杂物，并确保表面光洁。

1.4准确测量混凝土构件的尺寸，确定张拉钢筋的长度。

1.5根据预应力设计要求，安装杆件支撑和锚固装置。

2.钢筋布置和预应力张拉：2.1按照预应力方案布置预应力钢筋。

2.2保证预应力钢筋的张拉长度不超过规定的极限值。

2.3将预应力钢筋固定在锚固装置上，根据设计要求分段张拉。

2.4在张拉过程中，应严格控制应力，避免过载或不足。

2.5张拉过程中，未张拉的预应力钢筋应通过连接装置或其他方式暂时固定，以保证钢筋力的平衡。

3.张拉完成后的处理：3.1张拉完成后，检查和记录每个钢筋的张拉力及变形情况，并与设计要求进行比较。

3.2进行超长预应力钢筋的切断和焊接，确保连接的牢固性和稳定性。

3.3清理施工现场，清除杂物和建筑垃圾，确保施工现场的整洁和安全。

3.4对张拉后的构件进行缓慢卸载，保证预应力钢筋充分锚固。

4.完成验收和记录：4.1对张拉完成后的构件进行全面检查，检查是否存在裂缝、变形或其他质量问题。

4.2编制并提交预应力张拉工艺细则，包括工艺控制过程、检验记录、问题处理等内容。

4.3进行相关试验和检测，包括预应力钢筋的抗拉性能、锚固性能等。

4.4编制和归档完整的施工图纸、工艺记录和相关资料，为后续的质保工作提供参考。

以上就是后张法预应力张拉工艺细则的内容，该工艺细则的正确执行可以确保预应力构件的质量和使用性能，提高工程的安全和可靠性。

在实际施工过程中，需要根据具体情况进行灵活调整，并遵守相关安全操作规程。

后张法预应力钢绞线张拉施工后张法预应力钢绞线张拉施工是指在混凝土结构中，通过在结构内部张拉预应力钢绞线来提高结构承载力的一种施工方法。

本文将介绍后张法预应力钢绞线张拉施工的步骤、注意事项以及在施工过程中的质量控制。

后张法预应力钢绞线张拉施工主要分为以下几个步骤：1、预应力钢绞线的制作和布置。

根据设计要求，将钢绞线切割成一定长度的束或单根，并将其按照设计要求布置在混凝土结构中。

2、锚具的安装。

将锚具安装在混凝土结构的两端，确保锚具与钢绞线紧密连接。

3、张拉设备的选择与安装。

选择合适的千斤顶和压力表，将其安装在混凝土结构的两端，确保其能够承受预应力钢绞线的张拉力。

4、张拉力的计算与调整。

根据设计要求，计算出预应力钢绞线的张拉力，并将其调整到所需值。

5、张拉操作。

在张拉过程中，需要时刻关注压力表的读数，确保钢绞线的张拉力符合设计要求。

同时，还需要对钢绞线的伸长量进行测量，确保其符合设计要求。

6、锚固操作。

在达到设计要求的张拉力后，需要对钢绞线进行锚固，确保其能够保持稳定的预应力。

在后张法预应力钢绞线张拉施工过程中，需要注意以下几点：1、钢绞线的材质和规格必须符合设计要求，同时需要检查其是否受损或存在质量问题。

2、锚具的型号和规格必须与钢绞线相匹配，同时需要检查其是否完好无损。

3、张拉设备的选择需要根据钢绞线的规格和所需张拉力进行选择，同时需要对其进行定期维护和校准。

4、在张拉过程中，需要注意安全问题，如佩戴安全帽、安全带等。

5、在施工过程中，需要做好质量控制，如对钢绞线的切割长度、锚具的安装等进行检查。

后张法预应力钢绞线张拉施工能够显著提高混凝土结构的承载力和抗裂性能，对于保证结构的安全性和稳定性具有重要意义。

在实际施工过程中，需要严格按照设计要求和施工规范进行操作，确保施工质量符合要求。

还需要做好质量管理和安全控制工作，确保施工过程的安全性和稳定性。

预应力钢绞线张拉计算程序预应力钢绞线张拉计算程序：实现精确控制的必备工具在现代化的建筑和工程设计中，预应力钢绞线被广泛用于各种结构中，如桥梁、大跨度建筑、高速公路和电力传输设施等。

预应力后张法张拉施工概述预应力后张法张拉施工是一种用于建筑或桥梁加强的施工方法，主要通过在混凝土中引入预应力钢筋，使其能够承受更大的载荷和重量。

预应力后张法张拉施工是一种复杂的工艺，需要经过严格的计算和施工过程，以确保结构的安全性和稳定性。

施工流程预应力后张法张拉施工一般包括以下步骤：1.预制张拉组件：在工厂中预先制造预应力钢筋和砼，形成预制张拉组件。

2.预置预应力钢筋：在混凝土结构中提前预置预应力钢筋，确定要进行预应力的部位和方向。

3.布置钢筋：在混凝土浇筑之前，根据设计图纸要求对预制张拉组件进行必要的修剪和加工，并布置在混凝土中。

4.浇筑混凝土：在进行钢筋布置之后，现场进行混凝土浇筑工作。

5.后张法拉：混凝土凝固后，施工人员通过使用拉杆和千斤顶等拉力工具，将预应力钢筋张紧。

6.去张：在预应力钢筋达到设计应力后，通过去张工具逐步去除后张拉力，使混凝土得到压缩，从而提高整个结构的承载能力。

关键要素张拉力选择预应力后张法张拉施工中，不同的结构需要不同的拉力，因此在施工之前需要进行准确的计算和确认。

往往需要考虑加载条件、材料特性和工艺参数等因素，为各个阶段的张拉提供准确的力。

现场管理现场管理是预应力后张法张拉施工流程中至关重要的一步，要求管理人员具有高度的工作质量意识、安全意识和质量监控能力，确保现场的施工安全、效率和质量。

钢筋施工预应力钢筋的施工需要严格的控制和监督，确保其在混凝土中合理、准确地布置。

一般需要在混凝土结构构建之前进行预应力钢筋位置的标记、检查和测试。

注意事项在进行预应力后张法张拉施工时，需要注意以下事项：1.施工过程中需要充分考虑工人的安全和防护设备，保证工作安全。

2.控制钢筋的张拉过程和力度，确保其不超过材料本身所能承受的极限。

3.要充分考虑混凝土的固化时间、抗震能力、承载能力等因素，在安全前提下进行混凝土浇筑和预应力后张法张拉。

4.施工过程中要根据需要进行不断的质量检测和监控，确保整个施工过程的质量和效果。

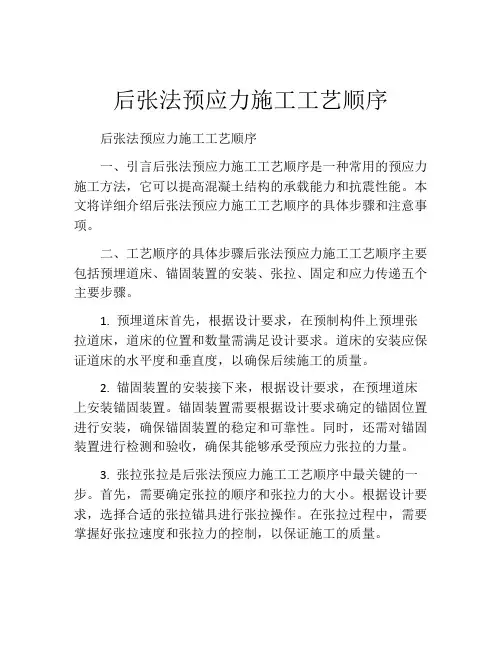

后张法预应力施工工艺顺序后张法预应力施工工艺顺序一、引言后张法预应力施工工艺顺序是一种常用的预应力施工方法，它可以提高混凝土结构的承载能力和抗震性能。

本文将详细介绍后张法预应力施工工艺顺序的具体步骤和注意事项。

二、工艺顺序的具体步骤后张法预应力施工工艺顺序主要包括预埋道床、锚固装置的安装、张拉、固定和应力传递五个主要步骤。

1. 预埋道床首先，根据设计要求，在预制构件上预埋张拉道床，道床的位置和数量需满足设计要求。

道床的安装应保证道床的水平度和垂直度，以确保后续施工的质量。

2. 锚固装置的安装接下来，根据设计要求，在预埋道床上安装锚固装置。

锚固装置需要根据设计要求确定的锚固位置进行安装，确保锚固装置的稳定和可靠性。

同时，还需对锚固装置进行检测和验收，确保其能够承受预应力张拉的力量。

3. 张拉张拉是后张法预应力施工工艺顺序中最关键的一步。

首先，需要确定张拉的顺序和张拉力的大小。

根据设计要求，选择合适的张拉锚具进行张拉操作。

在张拉过程中，需要掌握好张拉速度和张拉力的控制，以保证施工的质量。

4. 固定完成张拉后，开始进行固定工作。

固定是将张拉后预应力捆束体固定在锚固装置上的过程。

固定需要根据设计要求进行，保证预应力捆束体与锚固装置之间能够充分传递预应力力量。

5. 应力传递在固定完成后，还需要进行应力传递工作。

应力传递是指将预应力力量从预应力捆束体传递到混凝土构件中的过程。

应力传递需要根据设计要求进行，以确保预应力力量能够正确传递到混凝土构件中，提高结构的承载能力和抗震性能。

三、工艺顺序的注意事项1. 注意施工顺序的合理性。

后张法预应力施工工艺顺序需要按照一定的顺序进行，不可随意更改。

合理的施工顺序有利于保证施工的质量和进度。

2. 确保道床和锚固装置的质量。

预埋道床和锚固装置的质量直接影响后张法预应力施工的效果，需要严格按照设计要求进行施工，并进行必要的检测和验收。

3. 控制张拉的力量和速度。

张拉过程中需要严格控制张拉力量和速度，以确保预应力捆束体和混凝土构件的安全性和可靠性。

引言概述：后张法预应力施工工艺是目前应用较广泛的一种预应力施工工艺。

它能够有效地提高混凝土结构的承载能力和抗震性能，广泛应用于桥梁、高楼和大型工程等领域。

本文将详细介绍后张法预应力施工工艺的相关内容。

正文内容：1. 施工准备1.1 设计和计算：施工前根据设计要求进行预应力计算，并确定张拉力的大小和位置。

1.2 材料准备：选择质量合格的钢筋和预应力束，并进行检查和验收。

1.3 模板搭设：根据设计要求进行模板搭设，保证模板的稳定性和尺寸精度，以确保预应力束的正确安装和张拉。

2. 后张法施工过程2.1 预埋导向套管：根据设计要求，在混凝土中预埋导向套管，并保证套管的准确位置和垂直度。

2.2 预埋预应力筋：将预应力筋穿过导向套管，并根据设计要求进行固定。

2.3 张拉预应力筋：通过张拉设备将预应力筋施加预定张拉力，并根据设计要求控制张拉过程中的应力。

2.4 固定预应力筋：在预应力筋达到设计要求的张拉力后，进行固定，保证预应力的持久性和稳定性。

2.5 确认张拉效果：通过检测和监测，确认预应力筋的张拉效果是否满足设计要求。

3. 要点分析3.1 输送设备选择：根据工程要求选择适当的输送设备，确保预应力筋的张拉和固定过程中的顺畅和安全。

3.2 张拉力控制：通过张拉设备控制预应力筋的张拉力，保证预应力的合理施加和控制。

3.3 张拉序列：合理安排预应力筋的张拉顺序，减小结构的变形和应力集中现象。

3.4 应力调整：根据结构的变形和应力情况，通过调整预应力筋的张拉力，实现结构的调整和优化。

3.5 设备检测和维护：定期检测和维护张拉设备的工作状态，确保设备的正常运行和安全施工。

4. 安全措施4.1 安全培训：对施工人员进行预应力施工工艺的专业培训，提高他们的安全意识和技能水平。

4.2 设备检查：定期检查和维护施工设备，确保设备的安全可靠。

4.3 现场管理：加强现场管理，对施工人员的操作进行监督和指导，防止事故的发生。

4.4 防护措施：对施工人员提供必要的安全防护设施，确保他们的人身安全。

后张法预应力张拉施工工艺1适用范围1.1本工艺适用于城市桥梁工程后张预应力梁板结构张拉施工。

2施工准备2.1材料要求1．后张预应力混凝土梁、板所需材料（模板、支架、钢筋、混凝土等），应符合设计要求及本规程第1、2, 3章规定，并应遵循下列规定：1)优先采用硅酸盐水泥，普通硅酸盐水泥，不宜使用矿渣硅酸盐水泥，不得使用火山灰质硅酸盐水泥及粉煤灰硅酸盐水泥。

采用中、粗砂。

采用碎石，其粒径宜为5-25 mm2）预应力混凝土配合比应符合本规程第3.2节的规定。

3）预应力混凝土可掺人适量的外加剂，但不得掺人氯化钙、氯化钠等氯盐。

从各种材料引人混凝土中的氯离子总含量，不宜超过水泥用量的0.06%，当超过水泥用量的0.06％时，宜采取掺加阻锈剂、增加保护层厚度、提高混凝土密实度等防锈措施；对于干燥环境中的小型构件，氯离子含量可提高1倍。

4)混凝土的水泥用量不宜超过500kg/m3，特殊情况下不应超过5500kg/m3。

2．预应力筋材料（预应力混凝土用钢丝、钢绞线）应符合设计要求和现行国家产品标准规定；还应符合本规程“先张法预应力张拉施工工艺”章节有关预应力筋材料规定要求。

3．锚垫板的材质应符合设计要求及现行国家标准规定。

4．灌浆用材料应符合设计要求和现行标准规定。

5．预应力混凝土用波纹管的尺寸和性能指标均应符合《预应力混凝土用金属波纹管》JG 225规定。

金属螺旋管在使用前应进行检验。

进场时，应按出厂合格证和质量保证书核对其类别、型号、规格、数量，尚应符合下列规定：1)金属螺旋管应按批进行检验。

每批应由同一钢带生产厂生产的同一批钢带所制造的金属螺旋管组成，累计半年或50000m生产量为一批，不足半年产量或50000m也作为一批的，则取产量最多的规格。

2）应对螺旋管外观、尺寸、集中荷载下的径向刚度、荷载作用后的抗渗漏及抗弯曲渗漏检验。

检验方法可参照现行《预应力混凝土用金属波纹管》JG 225的规定执行，其取样数量、检验内容和顺序及质量要求见相关规定。

后张法预应力钢绞线张拉施工一、引言后张法预应力钢绞线张拉施工是一种先进的预应力技术，广泛应用于各种土木工程中，尤其在桥梁、高速公路、地铁等大型基础设施的建设中。

这种技术的优点在于它可以增加结构的承载能力，减少结构变形，提高结构的耐久性。

本文将详细介绍后张法预应力钢绞线张拉施工的工艺流程、设备选择、质量控制等方面的内容。

二、后张法预应力钢绞线张拉施工工艺流程后张法预应力钢绞线张拉施工的工艺流程主要包括以下几个步骤：1、准备阶段：在此阶段，需要准备各种施工设备和材料，如钢绞线、锚具、夹具、高压油泵等。

同时，还需要对施工场地进行清理和整平，确保施工顺利进行。

2、安装阶段：根据设计要求，将钢绞线按照一定的顺序和方式安装在锚具上。

这个过程中需要注意锚具的位置和角度，确保其与钢绞线垂直并对中。

3、张拉阶段：通过高压油泵对钢绞线进行张拉，根据设计要求，控制张拉力和伸长量，确保钢绞线受力均匀，达到设计要求。

4、固定阶段：在钢绞线张拉完成后，使用锚具将其固定在混凝土结构中，确保钢绞线的位置稳定。

5、封锚阶段：在固定完成后，对锚具进行封锚处理，防止锈蚀和外力破坏。

三、后张法预应力钢绞线张拉施工设备选择在后张法预应力钢绞线张拉施工中，设备选择是关键环节之一。

主要设备包括高压油泵、千斤顶、锚具、夹具等。

其中，高压油泵和千斤顶是用于提供张拉力的设备，锚具和夹具则是用于固定和连接钢绞线和混凝土结构的装置。

在选择设备时，需要根据工程实际情况和设计要求进行选择，确保设备的性能和质量满足施工要求。

四、后张法预应力钢绞线张拉施工质量控制后张法预应力钢绞线张拉施工的质量控制是保证结构安全和稳定的关键环节之一。

主要包括以下几个方面：1、材料质量控制：对进场的钢绞线、锚具、夹具等材料进行严格的质量检查，确保其质量和规格符合设计要求。

2、设备检查：在施工前对高压油泵、千斤顶等设备进行检查和调试，确保其性能正常。

3、张拉控制：在张拉过程中，控制张拉力和伸长量，确保钢绞线受力均匀，达到设计要求。

后张法预应力混凝土施工工艺在现代建筑工程中，后张法预应力混凝土施工工艺因其能够显著提高混凝土结构的承载能力、抗裂性能和耐久性，而得到了广泛的应用。

接下来，让我们一起深入了解这一重要的施工工艺。

一、后张法预应力混凝土施工的原理后张法预应力混凝土是指先浇筑混凝土构件，待混凝土达到一定强度后，在构件预留的孔道中穿入预应力筋，然后利用张拉设备对预应力筋进行张拉，使其产生预应力，最后用锚具将预应力筋锚固在构件上，使混凝土获得预压应力。

这种施工工艺的核心在于通过预应力筋的张拉，预先给混凝土施加压力，从而抵消混凝土在使用过程中可能承受的拉应力，提高混凝土构件的性能。

二、施工准备1、材料准备预应力筋：常用的预应力筋有高强度钢丝、钢绞线和精轧螺纹钢筋等，应根据工程设计要求选择合适的规格和型号，并确保其质量符合相关标准。

锚具：锚具是将预应力筋锚固在混凝土构件上的关键部件，常见的锚具有夹片式锚具、支承式锚具和锥塞式锚具等，同样需要满足设计要求和质量标准。

混凝土：混凝土的强度等级和性能应符合设计要求，一般采用高强度等级的混凝土。

2、设备准备张拉设备：包括千斤顶、油泵和油压表等，应根据预应力筋的规格和张拉力大小选择合适的张拉设备，并定期进行校验和维护。

灌浆设备：用于预应力筋孔道的灌浆，包括灌浆泵、搅拌机等。

3、技术准备施工图纸会审：仔细审查施工图纸，确保施工人员理解设计意图和施工要求。

编制施工方案：根据工程特点和设计要求，编制详细的施工方案，包括施工工艺流程、质量控制要点、安全措施等。

技术交底：对施工人员进行技术交底，使其掌握施工工艺和操作要点。

三、预留孔道预留孔道是后张法预应力混凝土施工中的关键环节，其质量直接影响到预应力筋的张拉和灌浆效果。

1、孔道成型方法钢管抽芯法：适用于直线孔道。

在浇筑混凝土前，将钢管埋入混凝土中，待混凝土初凝后、终凝前抽出钢管，形成孔道。

胶管抽芯法：适用于曲线孔道。

将胶管埋入混凝土中，待混凝土达到一定强度后，通过充气或放气的方式将胶管抽出，形成孔道。

后张法预应力空心板张拉施工方案预应力空心板是一种具有轻质、高强度、节能环保等优点的新型建筑材料，广泛应用于楼板和墙体的建设中。

张拉施工是预应力空心板制作过程中的重要一步，本文将详细介绍预应力空心板张拉施工方案。

一、张拉前准备工作1.设计制定在进行预应力空心板张拉施工前，需要根据具体的工程需求制定相应的施工方案。

方案中应包括预应力空心板的规格、长度、预应力钢束的规格和数量等。

2.材料准备准备好预应力钢束、张拉甩锚、张拉器、注浆设备等所需要的材料和工具。

二、施工步骤1.钢束布置根据设计要求，在模板上面预留钢束布置的空间，将预应力钢束按照设计要求布置在模板上。

然后将钢束的两端锚固在预留的甩锚托板上。

2.张拉前预应力调节通过张拉器对预应力钢束进行预张拉，调整每根预应力钢束的合适张拉力，并进行相应的记录。

3.张拉锚固在预应力钢束的末端设置张拉甩锚，通过张拉器对预应力钢束进行张拉，直到达到设计要求的预应力力值。

然后在张拉钢束的另一端设置张拉甩锚，并将张拉器设备拆除。

4.气密性试验在张拉完成后，对预应力空心板进行气密性试验。

首先将注浆口进行处理，然后将注浆设备连接注浆孔，进行气密性试验。

通过观察注浆孔是否有气泡冒出，判断预应力空心板的气密性是否达到要求。

5.注浆灌浆确认预应力空心板的气密性通过后，进行注浆灌浆作业。

首先，通过注浆设备，注入高性能注浆材料进入注浆孔。

然后等待注浆材料凝固。

6.后张法加拉注浆材料凝固后，进行后张法加拉。

在每根预应力钢束上增加一定的拉力，以保证预应力空心板在使用过程中的强度和稳定性。

三、施工注意事项1.施工中需使用专业的设备和工具，确保施工质量。

2.施工过程中需按照设计方案的要求进行操作，严禁随意更改。

3.在施工过程中应进行相关的安全防护措施，确保工人的安全。

4.施工结束后，应对施工现场进行清理，确保整个施工过程的整洁和安全。

综上所述，预应力空心板张拉施工方案是预应力空心板制作过程中的重要一步。

试述后张法预应力构件施工工艺
后张法预应力构件是一种常见的预应力构件，其施工工艺主要包括以
下几个步骤：准备工作、布置张拉设备、张拉预应力钢筋、灌浆养护等。

一、准备工作
在施工前需要对施工现场进行清理，保持场地整洁。

然后根据设计图
纸和施工方案进行布置，确定构件的位置和大小，标出钢筋的位置。

接着需要对预应力钢筋进行检查，确保其质量符合要求。

二、布置张拉设备
在布置张拉设备时需要首先确定张拉点和锚固点的位置，并根据锚固
点的情况选择合适的锚具。

然后安装张拉器和压紧器，并根据设计要
求调整其参数。

接着需要将钢束穿过锚具并将其固定在锚具上。

三、张拉预应力钢筋
在开始张拉之前，需要对预应力钢筋进行预紧处理。

然后通过液压泵
将油压传递到液压缸中，使得液压缸向外伸出并带动张拉器向外移动，
从而使得钢束产生预应力。

当达到设计要求的预应力值时，需要使用
压紧器将钢束固定在锚具上，并进行检查，确保预应力钢筋的张拉和
固定符合要求。

四、灌浆养护
在完成预应力钢筋的张拉后，需要进行灌浆养护。

首先需要对灌浆材
料进行搅拌，并将其注入到构件内部。

然后进行振捣处理，以保证灌
浆材料能够充分填满构件内部的空隙。

最后需要对灌浆材料进行养护，使其能够在规定的时间内达到设计强度。

总之，后张法预应力构件施工工艺是一个比较复杂的过程，需要严格
按照设计要求和施工方案进行操作。

只有这样才能确保构件的质量和
安全性。

后张法预应力梁张拉施工方案一、前言预应力梁是一种常用于桥梁、高楼等工程中的结构形式，通过预先施加的压应力来抵消混凝土结构在使用荷载下的拉应力。

后张法预应力梁是一种常见的预应力梁施工方式之一，本文将详细介绍后张法预应力梁的张拉施工方案。

二、施工准备在进行后张法预应力梁的张拉施工之前，需要做好充分的准备工作： 1. 确保预应力钢束、锚具等施工材料的质量符合要求，且数量充足； 2. 确保施工人员具有相关资格证书，并经过专门培训； 3. 制定详细的、符合工程要求的张拉施工方案，包括梁段划分、张拉顺序、张拉力值等内容； 4. 确保施工现场符合安全规范，做好施工区域的隔离和标识。

三、施工流程后张法预应力梁的张拉施工主要包括以下几个步骤： 1. 梁段划分：按照设计要求，将整个预应力梁划分为若干个梁段，方便后续的张拉施工； 2. 预应力钢束穿线：将预应力钢束通过各梁段的孔洞等位置； 3. 锚固预应力钢束：在梁端固定锚具，保证预应力钢束的固定性； 4. 张拉预应力钢束：按照施工方案的要求，逐步施加张拉力值，直至达到设计要求； 5. 计量张拉力：使用张拉力计等工具对张拉力值进行监测和记录； 6. 固化预应力钢束：在完成张拉后，进行预应力钢束的锚固处理，确保预应力的传递效果。

四、质量控制在后张法预应力梁的张拉施工中，质量是至关重要的，以下是一些质量控制要点： 1. 材料检验：对预应力钢束、锚具等材料进行严格的检验和验收，确保质量符合要求； 2. 张拉力值监测：在张拉过程中，严格按照设计要求进行力值的监测，确保达到设计预应力； 3. 张拉记录：对每个梁段的张拉过程进行详细记录，包括张拉力值、时间等信息，方便后续质量评估； 4. 锚固质量检查：对锚固预应力钢束的质量进行检查，确保锚固牢固可靠。

五、总结后张法预应力梁的张拉施工是一项复杂而重要的工程环节，对施工方案的制定和执行要求十分严格。

只有严格按照要求进行施工，确保质量和安全，才能顺利完成预应力梁的张拉工作，为工程的顺利进行提供保障。

后张法预应力施工工艺流程一、概述后张法预应力施工工艺是一种常用的预应力施工技术，其主要特点是在混凝土浇筑后再进行预应力张拉。

本文将详细介绍后张法预应力施工的流程。

二、材料准备1. 预应力钢束：根据设计图纸确定钢束规格和数量，检查钢束表面是否有锈蚀、损伤等情况，确保质量符合要求。

2. 预应力锚具：根据设计图纸确定锚具规格和数量，检查锚具表面是否有损伤、变形等情况，确保质量符合要求。

3. 混凝土：根据设计要求配制混凝土，并进行试块强度测试，确保混凝土强度符合要求。

4. 其他辅助材料：如灌浆材料、防腐剂等。

三、模板制作与安装1. 根据设计图纸制作模板，并进行检查确认尺寸和平整度是否符合要求。

2. 将模板安装到定位器上，并进行调整和固定。

四、钢筋绑扎1. 根据设计要求，在模板内部按照预留的位置放置预应力钢束，并进行绑扎。

2. 在预应力钢束两端的锚具处，将钢束固定在模板上。

五、混凝土浇筑1. 在模板内部放置搅拌好的混凝土，并进行振捣和充实。

2. 根据设计要求，安排浇筑顺序和层数，确保每层混凝土浇筑完毕后能够顺利进行下一层的施工。

六、混凝土养护1. 混凝土浇筑完成后，对其进行养护，确保混凝土强度达到要求。

2. 养护时间根据设计要求确定，一般为28天左右。

七、预应力张拉1. 混凝土强度达到设计要求后，开始进行预应力张拉。

首先在锚具处安装张拉器，并将张拉器与预应力钢束连接。

2. 通过张拉器施加预应力力量，使预应力钢束产生一定的伸长量，并将其固定在锚具处。

3. 确认每个钢束的预应力值是否符合设计要求，并记录下来。

八、灌浆处理1. 在完成预应力张拉后，需要对其进行灌浆处理。

首先将灌浆材料注入钢束内部，填满空隙。

2. 确认灌浆是否充分，并进行必要的防腐处理。

九、收尾工作1. 在完成预应力张拉和灌浆处理后，对施工现场进行清理和整理。

2. 检查每个钢束的预应力值是否符合设计要求，并记录下来。

3. 将施工现场交由相关部门验收，并进行相关记录和归档。

后张法预应力工程施工工艺流程后张法预应力工程是一种常见的预应力工程施工工艺，其施工工艺流程主要包括以下几个步骤：制作预应力钢筋模板、张拉预应力钢筋、灌注混凝土、维护养护。

本文将对后张法预应力工程施工工艺流程进行详细介绍。

首先，制作预应力钢筋模板是后张法预应力工程的第一步。

在制作模板时，需要根据设计要求制定模板图纸，并按照图纸制作预应力钢筋的模板，确保钢筋的尺寸和布置符合设计要求。

在模板制作过程中，还需要考虑到模板的刚度和稳定性，以确保在张拉过程中不会发生变形。

接下来，是预应力钢筋的张拉工作。

在张拉之前，需要进行钢筋的埋设和锚固工作。

首先，在模板中预留出埋设预应力钢筋的孔洞，并将预应力钢筋放入孔洞中。

然后，通过张拉设备对预应力钢筋进行张拉，使其产生预应力。

在张拉过程中，需要根据设计要求施加适当的张拉力，并根据测量数据进行调整，确保预应力钢筋的张拉力达到设计要求。

张拉完成后，需要进行混凝土的灌注工作。

在灌注混凝土之前，需要对预应力钢筋进行保护，以防止其受到外力的影响。

一般情况下，可以在预应力钢筋周围设置保护层，并使用塑料薄膜进行封闭。

灌注混凝土时，需要将混凝土均匀地倒入预应力钢筋的模板中，并采取振捣等工艺措施，以确保混凝土的密实性和质量。

最后，是维护养护工作。

在预应力混凝土施工完成后，需要对其进行维护养护，以确保其正常使用。

在施工的初期，需要进行适当的湿养护措施，以防止混凝土的收缩和开裂。

在养护期间，还需要对预应力钢筋进行监测，以确保其张拉力的稳定。

总结起来，后张法预应力工程施工工艺流程主要包括制作预应力钢筋模板、张拉预应力钢筋、灌注混凝土和维护养护四个步骤。

每个步骤都需要严格按照设计要求和工艺规程进行操作，以确保施工质量和工程安全。

在实际施工过程中，还需要根据具体情况进行适当的调整和优化，以提高工程的效率和质量。

通过科学的施工工艺流程，可以保证后张法预应力工程的成功施工和良好的工程效果。

预应力梁后张法施工一、概述预应力梁后张法施工是一种在桥梁、建筑、大跨度结构等工程中广泛应用的施工技术。

它通过在梁体内预先施加一定的预应力，以抵消或减少外荷载引起的拉应力，从而提高梁的承载能力和抗裂性能，达到提高工程质量、减少材料用量、降低工程造价的目的。

二、施工流程1、制作梁体：首先需要根据设计要求制作梁体，并在梁体上标记出预应力筋的位置。

2、安装预应力筋：将预应力筋按照设计要求安装在梁体上。

3、张拉：通过张拉设备将预应力筋张拉到设计要求的拉力。

4、固定：使用锚具将预应力筋固定在梁体上，防止其回缩。

5、灌浆：将水泥砂浆灌入锚具周围的空隙中，固定预应力筋并保护锚具。

6、养护：对梁体进行养护，保证工程质量。

三、特点1、提高承载能力：通过预先施加的预应力，可以抵消或减少外荷载引起的拉应力，从而提高梁的承载能力和抗裂性能。

2、节省材料：由于预应力梁可以承受更大的荷载，所以可以减少梁的材料用量，降低工程造价。

3、减少振动和噪音：预应力梁具有较好的抗震性能，可以有效减少振动和噪音。

4、改善结构性能：预应力梁具有较高的刚度和稳定性，可以改善结构的整体性能。

四、应用范围预应力梁后张法施工广泛应用于桥梁、建筑、大跨度结构等工程中，特别是在桥梁工程中，预应力梁后张法施工已成为一种主流的施工技术。

它可以提高桥梁的承载能力和使用寿命，减少桥梁的维护和维修成本，提高桥梁的安全性和可靠性。

总之，预应力梁后张法施工是一种具有重要意义的施工技术，可以提高工程质量、减少材料用量、降低工程造价，具有广泛的应用前景和发展空间。

预应力梁后张法施工一、概述预应力梁后张法施工是一种在桥梁、建筑、大跨度结构等工程中广泛应用的施工技术。

它通过在梁体内预先施加一定的预应力，以抵消或减少外荷载引起的拉应力，从而提高梁的承载能力和抗裂性能，达到提高工程质量、减少材料用量、降低工程造价的目的。

二、施工流程1、制作梁体：首先需要根据设计要求制作梁体，并在梁体上标记出预应力筋的位置。

后张法预应力施工工艺一、后张法预应力施工工艺的原理后张法预应力施工是指先浇筑混凝土构件，待混凝土达到设计强度后，在构件预留的孔道中穿入预应力筋，然后利用张拉设备对预应力筋进行张拉并锚固，从而在混凝土构件中建立起预压应力的施工方法。

其原理在于通过对预应力筋施加拉力，使混凝土构件在承受外荷载之前预先受到压应力。

当构件承受外荷载时，首先抵消预压应力，从而推迟裂缝的出现，提高构件的承载能力和抗裂性能。

二、后张法预应力施工工艺流程1、预留孔道根据设计要求，在浇筑混凝土前，在构件中预留出预应力筋孔道。

孔道的形状可以是直线形、曲线形或折线形，常用的预留方法有预埋波纹管法、钢管抽芯法和胶管抽芯法等。

预埋波纹管法是将波纹管直接埋设在构件中，具有施工方便、孔道成型质量好等优点；钢管抽芯法是在混凝土浇筑后，抽出预埋的钢管形成孔道，适用于直线孔道；胶管抽芯法是利用充水或充气的胶管在混凝土凝固后抽出形成孔道，适用于曲线孔道。

2、穿束待混凝土构件达到设计强度的 75%以上时，将预应力筋穿入预留孔道。

预应力筋可以是钢绞线、钢丝束或螺纹钢筋等。

穿束前应检查孔道是否通畅，有无杂物堵塞。

对于较长的孔道，可以采用先穿束后浇筑混凝土的方法，也可以在混凝土浇筑后采用牵引法穿束。

3、张拉采用专门的张拉设备对预应力筋进行张拉。

张拉顺序应符合设计要求，一般遵循对称、均匀的原则，以避免构件产生过大的偏心受压。

张拉控制应力应根据设计要求和规范确定，通常为预应力筋强度标准值的 075 倍左右。

在张拉过程中，应实时监测预应力筋的伸长值，与理论伸长值进行对比，以判断张拉是否正常。

4、锚固当预应力筋张拉到设计控制应力后，用锚具将其锚固在构件端部。

常用的锚具有夹片式锚具、支承式锚具和锥塞式锚具等。

锚固完成后，应及时切除多余的预应力筋，并对锚具进行防护处理，以防止锚具锈蚀。

5、孔道压浆张拉锚固完成后，应尽快进行孔道压浆。

压浆的目的是填充孔道，防止预应力筋锈蚀，并使预应力筋与混凝土共同工作。

后张法预应力梁张拉施工方案预应力梁张拉施工方案是在梁板浇筑完成后对梁体进行预应力钢束的张拉施工，使梁体在使用过程中承受的荷载减小，从而达到延长梁体使用寿命的目的。

一、施工前的准备工作1.法预应力施工前要详细了解梁体的设计参数，包括长度、截面尺寸以及预应力钢束的类型、长度和张拉力等。

2.根据设计要求测定梁体的实际长度，并确定钢束的张拉长度，预留足够的张拉余量。

3.确定预应力钢束的布置及锚固位置，根据设计要求在梁体上标出钢束的位置。

4.确定加锚件的类型和规格，并检查其质量和焊接牢固程度，确保施工安全。

二、施工工艺1.钢束布置：根据施工图纸上的要求，将预应力钢束准确地布置在梁体的预留孔内，同时注意微调钢束的位置和水平度。

2.钢束加锚：首先将钢束通过加锚件，在加锚件的两侧焊接牢固，然后再将钢束和加锚件固定至梁体上。

3.张拉钢束：在预应力钢束上设置张拉器，并根据设计参数确定张拉力的大小。

通过波纹管将高强度螺栓和张拉器连接起来，然后通过液压拉力机施加力量，将螺栓拉动至预定张拉长度。

4.钢束锚固：在钢束加锚件附近设置锚固装置，将张拉后的钢束锚固固定，确保钢束能够承受预应力拉力的作用。

5.张拉余量：根据预留的张拉余量，通过微调加锚件位置来调整钢束的张拉长度，然后将余量切断，并对切断口进行防锈处理。

三、施工注意事项1.施工过程中要密切配合各工序，确保施工进度和质量。

2.施工人员要按照规范操作，使用合适的工艺设备和工具，确保施工安全。

3.加锚件时要注意焊接的牢固程度和质量，以及加锚件与梁体的连接是否紧固可靠。

4.张拉钢束时要根据设计要求施加适当的力量，避免过大或过小导致施工质量问题。

5.张拉后钢束的锚固固定要牢固可靠，避免出现脱锚或锚固不牢的情况。

6.张拉余量要预留足够，同时切断部位要进行防锈处理，确保梁体的使用寿命。

四、施工完成后的检查工作1.检查梁体的表面状况，确保预应力钢束的布置位置和张拉力符合设计要求。

2.检查加锚件和钢束的焊接牢固程度，以及锚固装置的固定情况。

后张法预应力混凝土施工工艺在现代建筑工程中，后张法预应力混凝土施工工艺凭借其出色的性能和优势，得到了广泛的应用。

这一工艺能够有效提高混凝土结构的承载能力、抗裂性能和耐久性，为建筑的安全性和稳定性提供了有力保障。

接下来，让我们详细了解一下后张法预应力混凝土施工工艺的各个环节。

一、施工准备在正式施工之前，需要进行充分的准备工作。

首先，要根据工程的设计要求，准备好所需的材料和构配件，如预应力钢筋、锚具、波纹管等。

预应力钢筋应具有高强度、低松弛的特性，以确保其在长期使用过程中的性能稳定。

锚具的质量和类型应与预应力钢筋相匹配，保证锚固的可靠性。

波纹管则用于预留预应力筋的孔道，其材质和规格应符合设计要求。

同时，要对施工场地进行清理和平整，确保施工设备和机具能够正常运行。

搭建好施工所需的临时设施，如仓库、休息室等。

还需要对施工人员进行技术交底和安全教育，使其熟悉施工流程和注意事项。

二、预留孔道预留孔道是后张法预应力混凝土施工中的关键环节之一。

常用的预留孔道方法有波纹管预留法和钢管预留法。

波纹管预留法具有施工方便、密封性好等优点，应用较为广泛。

在安装波纹管时，要严格按照设计图纸的要求进行定位和固定。

波纹管的接头处应采用密封胶带进行密封，防止混凝土浆体渗入。

在浇筑混凝土前，还需要对波纹管进行检查，确保其位置准确、无破损。

三、混凝土浇筑预留孔道安装完成后，即可进行混凝土的浇筑。

混凝土的配合比应根据设计要求进行配制，确保其强度和工作性能满足施工要求。

在浇筑过程中，要注意振捣密实，避免出现蜂窝、麻面等质量缺陷。

同时，要特别注意对预留孔道的保护，避免振捣棒直接接触波纹管，以免造成孔道变形或移位。

四、预应力筋的穿束混凝土达到设计规定的强度后，即可进行预应力筋的穿束。

穿束前，要对预应力筋进行清理和检查，去除表面的油污和锈迹。

穿束时，可以采用人工穿束或机械穿束的方法。

对于较长的预应力筋束，通常采用机械穿束的方式，以提高施工效率。

后张法预应力张拉施工工艺后张法预应力张拉施工工艺一、引言后张法预应力张拉施工工艺是一种常用于预应力混凝土结构的施工方法。

该方法通过在混凝土结构彻底硬化后进行预应力张拉，以提高结构的承载能力和耐久性。

本文将详细介绍后张法预应力张拉施工工艺的具体步骤和注意事项。

二、材料准备1. 预应力钢筋：根据设计要求选择合适的预应力钢筋，采用优质的钢材，并进行抗拉试验，确保其质量合格。

2. 端头固定件：选用适当的端头固定件，确保其与预应力钢筋的连接可靠性。

3. 预应力灌浆材料：采用专用的预应力灌浆材料，确保其与混凝土和预应力钢筋的粘结性能。

4. 其他辅助材料：如张拉用的轨道、测量用的应变仪等。

三、工艺步骤1. 施工准备a. 按照设计要求进行基坑开挖和基础施工。

b. 安装张拉用的预埋件或者端头固定件。

2. 钢束安装a. 按照设计要求和预张拉方案，在混凝土结构中预留钢束孔孔口。

b. 将预应力钢筋穿过孔口并固定好。

3. 灌浆施工a. 在钢束穿越孔外侧设置灌浆排水管，以便后续灌浆。

b. 使用专用的预应力灌浆材料将孔口周围进行灌浆，充分填满钢束孔。

4. 预张拉施工a. 根据设计方案和工艺要求，选择合适的预张拉设备。

b. 采用预张拉设备逐步对预应力钢筋进行张拉，直至达到设计要求的预应力力值。

c. 在达到预应力力值后，进行预应力钢筋的锁定，以保持力值稳定。

5. 后张拉施工a. 预应力钢筋达到预应力力值后，根据设计要求进行后张拉。

b. 选择合适的后张拉设备，逐步施加后应力，以使混凝土结构产生压应力。

6. 端头处理a. 施工完成后，对预应力钢筋的端头进行处理，确保其与混凝土的粘结性能。

b. 检查和修整不合格的端头，确保其满足质量要求。

四、注意事项1. 施工过程中，严格按照设计方案和施工工艺进行操作。

2. 预应力钢筋的张拉和锁定要注意力值的控制和监测。

3. 后张拉过程中要注意力值的施加速度，避免过快或者过慢造成不良影响。

4. 注意施工现场的安全措施，确保工人的人身安全。
