隧道排水盲管施工工艺2016.4.28

隧道排水盲管的施工方法
1.隧道排水盲管的布设
隧道衬砌防水板背后系统排水盲管由纵向盲管、环向盲管和泄水管组成。

纵向排水盲管沿纵向布设于两侧墙脚，各按设计设打孔波纹管1根，用来排出衬砌背后集水，并按设计于边墙设泄水孔，将地下引入洞内侧沟，并将环、纵向盲管通过泄水管与隧道侧沟连通；环向按设计设置打孔波纹管，环向排水盲沟间距按设计布设，沿盲沟两侧使用铁丝+射钉固定，定位间距50cm，将射钉打入出之内，用铁丝将环向盲管定位于射钉上，如下图所示。

洞内采用双侧水沟，隧道设中心水沟。

排水盲管示意图
环向、纵向盲管用“T”形接头连接，沿边墙按设计间距布设边墙泄水管将地下水引入洞内水沟，纵、环向盲管、泄水管采用三通连接，泄水管的出口应离开水沟内壁一定距离，不得紧贴沟壁表面。

2.排水盲管安设
先在喷射混凝土表面上按设计定出安装环向盲管的位置并划线，根据洞壁实际渗水情况作适当调整，盲管尽可能通过喷射混凝土表面
的低凹处和出水点。

利用移动式工作台车对作业面净空及喷射混凝土质量进行检查，合格后进行纵环向防水设施施工。

纵横向盲沟连接做到平顺畅通，坡度符合设计要求。

盲沟的出水口设滤水篦子或反滤层。

集中出水点处沿水源方向钻孔，然后将单根引水盲管插入其中，并用速凝砂浆将周围封堵，以便地下水从管中集中流出。

泄水管安装时一端安在模板台车的预留孔上，另一端采用三通连接在纵向排水盲管上，并固定牢固。

盲管施工步骤和方法哎呀，说起盲管施工，这活儿可真是个技术活儿，但别担心，我这就给你来个大白话版本的施工步骤，让你感觉就像是隔壁老王跟你唠嗑一样。

首先，咱们得先搞清楚啥是盲管。

盲管，就是那种埋在地下，看不见的排水管道，它的作用就是把雨水或者生活污水给排走，让咱们的地面保持干爽。

好了，言归正传，咱们开始施工吧。

第一步，得先找个好地方。

这地方得选得合适，不能随便找个地方就挖。

得找个地势低的地方，这样水才能流得下去。

然后，得量一量，看看要挖多深，多宽，这得根据排水量来定。

第二步，就是挖沟了。

这可不是随便挖挖那么简单，得用专业的工具，比如挖土机什么的。

挖的时候，得小心点，别把周围的管线给挖坏了，那可就麻烦了。

第三步，挖好沟之后，就得把盲管给放进去。

这盲管可不是随便放的，得按照一定的坡度来放，这样水才能流得顺畅。

放的时候，还得用点水泥或者沙子固定一下，防止它移动。

第四步，就是检查了。

这可是关键的一步，得仔细检查盲管有没有破损，接口处有没有漏水。

如果有问题，就得赶紧修好，不然等水一来，那可就麻烦大了。

第五步，就是回填了。

把挖出来的土给填回去，但是不能随便填，得一层一层的压实，这样才能保证地面的稳固。

最后一步，就是清理现场了。

施工完了，得把现场打扫干净，不能留下一堆垃圾，影响市容市貌。

你看，这盲管施工，虽然听起来挺复杂的，但只要一步步来，其实也没那么难。

就像咱们平时做饭一样，一步一步来，最后总能做出一顿美味的大餐。

所以，下次你再看到地下的盲管，你就能想到，这背后可是有一群人辛辛苦苦的施工，才让咱们的城市保持了干净和整洁。

这就是盲管施工的魅力，虽然看不见，但作用可不小。

盲管排水施工方案1. 引言盲管排水施工是一项重要的工程，用于解决城市排水问题。

本文档旨在提供一种盲管排水施工方案，详细描述了施工步骤、材料选择和注意事项。

希望通过本文档，能够帮助工程团队顺利、高效地完成盲管排水施工任务。

2. 施工步骤盲管排水施工主要包括以下步骤：2.1. 地形勘测在进行盲管排水施工前，首先需要进行地形的勘测工作。

通过勘测，确定地势高低，并绘制出地面的高程图。

2.2. 路线规划根据地形勘测结果，制定盲管排水的路线规划。

考虑地势和地表情况，确定盲管的铺设路径，尽量避开地势低洼和土质较差的区域。

2.3. 施工准备在施工前，需要进行一系列的准备工作。

包括清理施工区域，搬运施工所需的材料和设备，并确保施工人员的安全。

2.4. 盲管铺设根据路线规划，开始盲管的铺设工作。

首先，挖掘盲管的安装沟槽，确保沟槽的宽度和深度符合要求。

然后，按照设计要求，将盲管逐段进行连接，并进行固定。

最后，填埋沟槽，使地面恢复平整。

2.5. 排水测试在盲管铺设完成后，进行排水测试。

通过注入水或其他介质，测试盲管的排水能力和水平稳定性。

确保盲管的排水功能符合设计要求。

2.6. 沟槽恢复排水测试合格后，需要对沟槽进行恢复工作。

主要包括填平沟槽，修复沟槽两侧的地面，恢复原状。

2.7. 清理工作整个施工过程完成后，进行清理工作。

包括清理施工现场的垃圾和杂物，清洁施工设备和工具。

3. 材料选择在盲管排水施工中，需要选择合适的材料。

以下是一些常用的材料：•PVC管：具有耐腐蚀、耐高温的特性，适用于排水工程。

•水泥：用于固定盲管和填埋沟槽。

•砂石：用于填平沟槽和修复地面。

•排水测试设备：包括水泵、水桶等，用于测试盲管的排水能力。

4. 注意事项在盲管排水施工过程中，需注意以下事项：•施工人员必须具备相关的安全培训和操作技能，采取必要的安全措施，确保人身安全。

•施工前应仔细研究设计图纸和方案，了解每个施工步骤的要求。

•对于已有地下管道或设施的施工区域，应进行合理的防护和避免破坏。

盲管排水施工方案1. 简介盲管排水是一种常用的排水方式，主要适用于建筑物内部、地下室和屋顶等区域的排水系统。

本文将介绍盲管排水施工方案，包括材料准备、施工流程和注意事项。

2. 材料准备在进行盲管排水施工之前，需要准备一些特定的材料和工具：•管道：选择耐腐蚀、耐高温、耐压的PVC或塑料管道，并根据施工需要进行截断。

•排水道具：包括排水井、水封、水泵等，用于收集和排放废水。

•封胶剂：用于管道连接处的密封，确保不会有水泄漏。

•工具：包括切割工具、胶水刷、胶水等。

3. 施工流程3.1 准备工作在开始施工前，需要对施工区域进行仔细的测量和规划，并制定合理的施工方案。

确保施工区域没有障碍物，预留出安全操作的空间。

3.2 安装排水井第一步是安装排水井。

根据施工图纸确定井的位置，并开挖井口。

将排水井放入挖好的井口中，确保井口与地面平齐，并使用水泥将井固定。

3.3 铺设盲管接下来，需要铺设盲管。

首先从排水井的位置开始，将盲管逐段连接起来。

在连接处使用封胶剂密封，确保连接处紧密。

3.4 安装排水道具一旦盲管铺设完成，就可以安装排水道具了。

将水封放置在盲管上方，确保水封良好。

接下来，根据施工图纸的要求，安装其他排水道具，如水泵等。

3.5 连接到主排水管道盲管一般是作为辅助排水系统存在的，因此需要将其连接到主排水管道上。

确保连接处紧密，并使用封胶剂进行密封，防止漏水。

3.6 测试和修复完成施工后，需要进行测试以确保排水系统正常工作。

可以通过注水来检查排水系统的密封性，并观察排水效果。

如果发现漏水或其他问题，需要及时修复。

4. 注意事项在进行盲管排水施工时，需要注意以下事项：•严格按照施工图纸进行施工，确保排水系统的安全和有效运行。

•在挖掘井口时，注意地下管线的位置，避免损坏其他设施。

•使用质量可靠的材料和工具，确保排水系统的稳定和耐用性。

•定期维护检查排水系统，清除堵塞物和确保系统畅通。

5. 总结盲管排水是一种常用的排水方式，适用于各种建筑物内部、地下室和屋顶等区域的排水系统。

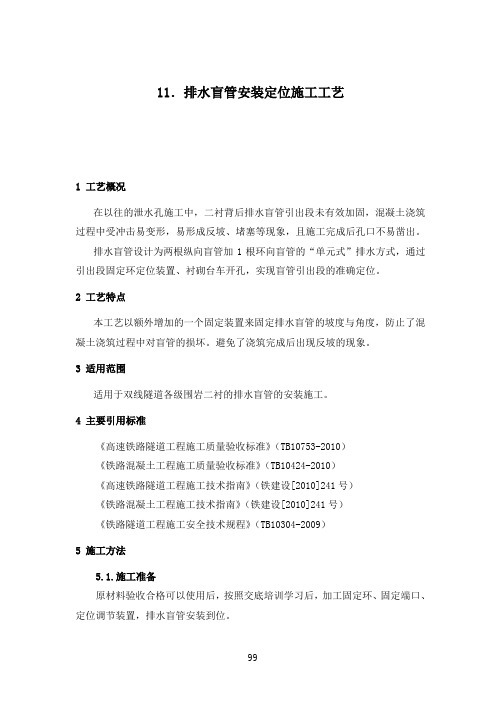

11．排水盲管安装定位施工工艺1 工艺概况在以往的泄水孔施工中，二衬背后排水盲管引出段未有效加固，混凝土浇筑过程中受冲击易变形，易形成反坡、堵塞等现象，且施工完成后孔口不易凿出。

排水盲管设计为两根纵向盲管加1根环向盲管的“单元式”排水方式，通过引出段固定环定位装置、衬砌台车开孔，实现盲管引出段的准确定位。

2 工艺特点本工艺以额外增加的一个固定装置来固定排水盲管的坡度与角度，防止了混凝土浇筑过程中对盲管的损坏。

避免了浇筑完成后出现反坡的现象。

3 适用范围适用于双线隧道各级围岩二衬的排水盲管的安装施工。

4 主要引用标准《高速铁路隧道工程施工质量验收标准》（TB10753-2010）《铁路混凝土工程施工质量验收标准》（TB10424-2010）《高速铁路隧道工程施工技术指南》（铁建设[2010]241号）《铁路混凝土工程施工技术指南》（铁建设[2010]241号）《铁路隧道工程施工安全技术规程》（TB10304-2009）5 施工方法5.1.施工准备原材料验收合格可以使用后，按照交底培训学习后，加工固定环、固定端口、定位调节装置，排水盲管安装到位。

图1 泄水孔定位装置加工图图2 固定环现场固定施工图5.2.台车就位台车就位后，在台车上提前施做的孔位确定后，调整盲管口位置，首先试穿一次，检查是否有角度，长短是否合适。

图3 衬砌台车模板端口外漏示意图5.3.固定环安装⑴将纵、环向排水盲管穿入固定环中。

⑵通过尺量确定固定环位置。

⑶将固定环的连接筋焊于仰拱预埋钢筋上或者是仰拱接茬筋上。

固定环安装示意图图4 泄水孔固定环加工示意图（1）泄水孔固定环示意图注：1、图中尺寸均以“mm”计； 2、本图主要示意80mm盲管，括弧内为50mm盲管数据;3、连接钢筋采用Φ16钢筋加工，圆环采用φ8钢筋加工而成；4、图示构件优先采用钢材下脚料进行加工。

名称单位长度m 数量连接筋0.351圆环0.33(0.2)4(4)合计质量kg 0.550.52(0.32)1.07(0.87)单个固定环工程量图5 泄水孔固定环加工示意图（2）5.4.固定端口安装⑴固定环安装完成后，衬砌台车定位。

隧道排水纵环向盲管施工工序作业标准1、技术标准环向盲管直径50mm，12m设置一道，纵向盲管直径80mm。

纵环向盲管采用无纺布包裹。

2、工序作业标准2.1作业标准（1）环向排水盲管沿纵向设置的间距应满足设计要求，并应根据洞内渗、漏水的实际情况调整设置排水盲管，纵向排水盲管安装坡度应符合设计要求，通向水沟的泄水管应有足够的泄水坡。

（2）排水盲管应紧贴喷混凝土面安设。

施工中应采取适当的保护措施，防止水泥浆窜入、堵塞排水盲管。

横向排水盲管接头应牢固、水路通畅。

环向、纵向、横向排水盲管应通过变径三通连接在一起，整个排水系统的连接应牢固、畅通。

（3）排水盲管应固定牢固，施工方法应满足下列要求：1）按规定划线，确保盲管间距符合设计要求，确保盲管布设位置能有效汇水。

2）管卡的间距应确保固定盲管牢固。

3）用土工布包裹盲管，用扎丝捆好，用管卡固定。

（4）防水板后渗漏水应采用横向排水管与侧沟、中心水沟连通。

（5）中心排水管（沟）管径符合设计要求，管身不得变形、不得有裂缝，管身上部透水孔畅通。

中心排水管（沟）基础的总体坡度、段落坡度、单管坡度应协调一致，并符合设计要求，不得高低起伏。

管路埋设好后，应进行通水试验，发现漏水、积水，立即处理。

（6）边墙泄水孔应在浇筑边墙基础（矮边墙）时埋设好，施工时应防止异物堵塞孔口。

（7）在隧道埋深大、节理发育、地下水丰富的情况下，为保证衬砌结构外围排水畅通，消除衬砌结构静水压力，可在初期支护（喷射混凝土层）完成之前视情况埋设排水半管或线形排水板，形成暗埋、永久式排水通道系统，将水引入隧道纵向排水管或通过盲沟（管）引入排水沟排出洞外。

2.2作业安全标准（1）施工中应防止混凝土或压浆浸入盲管或暗沟内堵塞水路（2）洞口段施工时，应注意隧道中心水沟和边墙侧沟与洞外排水设施的顺接，确保排水畅通。

2.3作业质量标准（1）盲管(沟)材料质量应符合设计要求。

（2）反滤层的砂、石粒径和含泥量应符合设计要求。

盲管施工步骤和方法
一、准备工作
1. 设计：根据地质条件和排水需求，设计盲管的布置方案，确定盲管的尺寸、材质、铺设深度和坡度。

2. 材料准备：准备好盲管、滤料（如碎石）、防水土工布等材料。

3. 施工机械：准备挖掘机、推土机等施工机械。

二、沟槽开挖
1. 使用挖掘机按照设计方案开挖沟槽，沟槽宽度应比盲管直径稍宽，确保有足够的空间放置滤料。

2. 注意沟槽的坡度，保证盲管的排水方向正确，一般坡度为0.01-0.02。

三、铺设防水土工布
1. 在沟槽底部及两侧均匀铺设一层防水土工布，防止土壤颗粒进入盲管。

2. 土工布的铺设要平整，搭接处要确保紧密，避免渗漏。

四、铺设盲管
1. 将盲管放入沟槽中，确保盲管的接口密封良好，无渗漏。

2. 盲管铺设时应顺直，避免过度弯曲，影响排水效果。

五、回填滤料
1. 在盲管周围填充滤料，如碎石，形成透水层，帮助收集地下水。

2. 滤料填充时要均匀，避免对盲管造成压力。

六、覆盖土工布
1. 在滤料上方再铺设一层土工布，防止土壤混入滤料层。

2. 土工布铺设时同样要平整，搭接处要紧密。

七、回填土
1. 最后用普通土壤回填沟槽，注意不要破坏土工布和滤料层。

2. 回填土要分层压实，确保回填质量。

八、验收
1. 施工完毕后，应进行验收，检查盲管是否通畅，排水效果是否达到预期。

2. 对不合格的部分要及时整改。

声明：本文仅为范本，仅供学习交流写作所用，非官方发布信息。

新建铁路西成客专陕西段XCZQ-10标隧道衬砌排水盲管引入纵向水沟施工工艺中国中铁中铁三局集团西成客专项目部2016年5月西成10标隧道衬砌排水盲管引入纵向水沟施工工艺一、设计概况隧道排水系统设计为环向每隔12m设一道Φ50mmHDPE打孔波纹管盲管，富水区段每隔6m设置一道，环向HDPE打孔波纹管盲管采用PE板窄条固定，用5cm长水泥钉锚固在喷层面上，环向HDPE打孔波纹管盲管在隧道水沟泄水孔处，将排水盲管直接接入水沟；纵向盲管沿隧道两侧边墙底部纵向设置Φ80mmHDPE打孔波纹管盲管，按每分段12m引入隧道水沟内，引排防水层背后的积水。

衬砌排水盲管布置见图1，排水盲管引至水沟见图2。

图1 衬砌排水盲管布置图图2 排水盲管引至水沟设计图二、施工流程及工艺2.1隧道衬砌排水盲管引入纵向水沟施工工艺流程图图3 衬砌排水盲管引入纵向水沟工艺框图2.2衬砌盲管施工衬砌施工时，根据设计要求布置盲管间距，对地下水发育的富水地段，环向Φ50mmHDPE打孔波纹管按照6m间距布置，纵向Φ80mmHDPE打孔波纹管按照12m/处引出。

打孔波纹管引出出口端按照2%的排水坡设置，衬砌边墙位置处设置为内轨线下26cm，靠初支侧为内轨下21cm，水沟位置为内轨下28cm，详见图4。

2.3衬砌排水盲管检查由于隧道内水质为碱性，长期流水会在盲管内形成一层白色碳酸钙结晶，堵塞盲管，水沟施工前，首先测量组对衬砌排水盲管管口位置和尺寸进行检查，不符合设计要求的需要进行凿槽修整。

然后采用自制小型简易工具对排水盲管内的白色结晶物进行掏除，并对管道进行疏通，保证排水顺畅，详见图5。

图4 衬砌排水盲管加固定位图5 衬砌排水盲管疏通检查2.4盲管接长保护对衬砌引出的盲管管口进行修凿，保证设计流水截面积，然后采用对应管径的HDPE打孔波纹管进行套接，采用土工布进行包裹，铁丝捆绑固定，详见图6-8。

图6 、7波纹管接长图8 波纹管土工布包裹、铁丝捆绑保护图9 Φ100PVC管管口2.5 外套PVC管衬砌排水盲管引入边沟采用Φ100PVC导向管，在保证排水坡度的同时做好排水管口间距控制，保证与衬砌弧度顺接，Φ100PVC管管口切成45°斜口，确保混凝土浇筑过程中不会出现破坏排水盲管的现象，详见图9。

铁路隧道纵向排水盲管安装施工工法铁路隧道纵向排水盲管安装施工工法一、前言铁路隧道的建设是现代交通建设的重要组成部分。

在隧道工程中，排水是一个重要的环节，可以保证隧道的稳定和安全。

铁路隧道纵向排水盲管安装施工工法是一种经过实践验证的有效方法，本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点铁路隧道纵向排水盲管安装施工工法具有以下特点：1. 施工简便、工期短：工法操作简单，施工速度快，可大幅度缩短工期。

2. 排水效果好：通过纵向排水盲管的安装，可以迅速排除隧道内部积水，防止地下水对隧道的侵蚀和破坏。

3. 适应性广：该工法适用于各种地质条件下的隧道，可以根据工程实际情况选择不同规格的纵向排水盲管。

4. 维护方便：盲管的维护和更换相对简单，可以减少维护成本。

5. 节约材料、降低成本：纵向排水盲管安装不需要额外的材料，仅使用一些简单的机具设备，可以节约材料和降低成本。

三、适应范围铁路隧道纵向排水盲管安装施工工法适用于各类铁路隧道工程，特别是在地下水位较高、地质条件复杂的地区，可以起到良好的排水效果。

四、工艺原理该工法的施工工艺原理是通过在隧道的顶部和底部设置纵向排水盲管，利用盲管的高强度与导水性能，将隧道内部的积水迅速引导至管外，并通过排水管道排出。

该工法采取的技术措施包括：在施工过程中合理设置的排水孔，选用合适的盲管材料和规格，确保排水的效果和稳定性。

五、施工工艺1. 准备工作：包括施工周边环境清理、施工机具和人员的准备等。

2. 盲管安装：根据设计要求，在隧道的顶部和底部设置纵向排水盲管，盲管的间距和排水孔的数量根据工程实际情况进行布置。

3. 盲管固定：使用固定装置将纵向排水盲管固定在隧道的壁面，确保其稳定性。

4. 排水管道安装：将盲管引向隧道外部排水管道，并与排水系统连接。

5. 检查和调试：完成施工后，进行排水系统的检查和调试，确保其正常运行。
