第1章直流电路习题参考答案一、填空题：1. 任何一个完整的电路都必须有、和 3个基本部分组成。

具有单一电磁特性的电路元件称为电路元件，由它们组成的电路称为。

电路的作用是对电能进行、和转换；对电信号进行、和。

2. 反映实际电路器件耗能电磁特性的理想电路元件是元件；反映实际电路器件储存磁场能量特性的理想电路元件是元件；反映实际电路器件储存电场能量特性的理想电路元件是元件，它们都是无源元件。

3. 电路有、和三种工作状态。

当电路中电流0R U I S 、端电压U＝0时，此种状态称作，这种情况下电源产生的功率全部消耗在。

4.从耗能的观点来讲，电阻元件为元件；电感和电容元件为元件。

二、判断题：1. 理想电流源输出恒定的电流，其输出端电压由内电阻决定。

（）2. 电阻、电流和电压都是电路中的基本物理量。

（）3. 电压是产生电流的根本原因。

因此电路中有电压必有电流。

（）4. 绝缘体两端的电压无论再高，都不可能通过电流。

（）三、选择题：（每小题2分，共30分）1. 当元件两端电压与通过元件的电流取关联参考方向时，即为假设该元件（）功率；当元件两端电压与通过电流取非关联参考方向时，即为假设该元件（）功率。

A、吸收；B、发出。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（）A、负载电阻增大；B、负载电阻减小；C、电源输出的电流增大。

3. 当电流源开路时，该电流源内部（）A、有电流，有功率损耗；B、无电流，无功率损耗；C、有电流，无功率损耗。

4. 某电阻元件的额定数据为“1KΩ、2.5W”，正常使用时允许流过的最大电流为（）A、50mA；B、2.5mA；C、250mA。

四、计算题1.1已知电路如题1.1所示，试计算a、b两端的电阻。

1.2根据基尔霍夫定律，求图1.2所示电路中的电流I1和I2；1.4 根据基尔霍夫定律求图 1.3图所示电路中的电压U1、U2和U3。

1.5 已知电路如图1.4所示，其中E1=15V，E2=65V，R1=5Ω，R2=R3=10Ω。

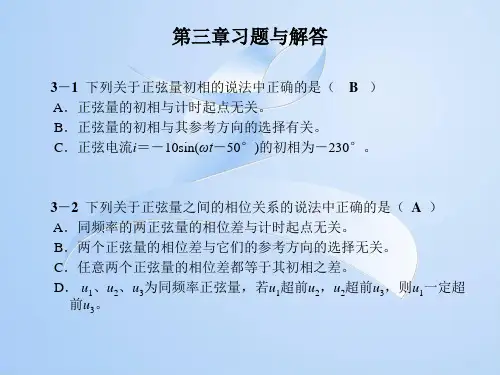

第二章 正弦交流电路 习题参考答案一、填空题：1. 表征正弦交流电振荡幅度的量是它的 最大值 ；表征正弦交流电随时间变化快慢程度的量是 角频率ω ；表征正弦交流电起始位置时的量称为它的 初相 。

三者称为正弦量的 三要素 。

2.电阻元件上任一瞬间的电压电流关系可表示为 u = iR；电感元件上任一瞬间的电压电流关由上述三个关系式可得， 电阻 元件为即时元件； 电感 和 电容 元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为 容 性电路。

电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。

二、 判断题：1. 正弦量的三要素是指最大值、角频率和相位。

（错）2. 电感元件的正弦交流电路中，消耗的有功功率等于零。

（对）3. 因为正弦量可以用相量来表示，所以说相量就是正弦量。

（错）4. 电压三角形是相量图，阻抗三角形也是相量图。

（错）5. 正弦交流电路的视在功率等于有功功率和无功功率之和。

（错）6. 一个实际的电感线圈，在任何情况下呈现的电特性都是感性。

（错）7. 串接在正弦交流电路中的功率表，测量的是交流电路的有功功率。

（错）8. 正弦交流电路的频率越高，阻抗越大；频率越低，阻抗越小。

（错）三、选择题：1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ B ） A 、V ；B 、V ；C 、V 。

2. 一个电热器，接在10V 的直流电源上，产生的功率为P 。

把它改接在正弦交流电源上，使其产生的功率为P /2，则正弦交流电源电压的最大值为（ D ） A 、7.07V ； B 、5V ； C 、14V ； D 、10V 。

3. 提高供电电路的功率因数，下列说法正确的是（ D ）A 、减少了用电设备中无用的无功功率；B 、减少了用电设备的有功功率，提高了电源设备的容量；C 、可以节省电能；D 、可提高电源设备的利用率并减小输电线路中的功率损耗。

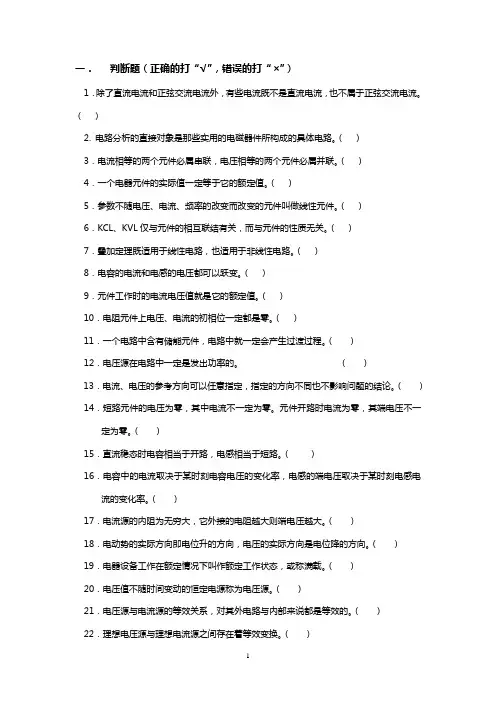

一．判断题（正确的打“√”，错误的打“×”）1．除了直流电流和正弦交流电流外，有些电流既不是直流电流，也不属于正弦交流电流。

（）2. 电路分析的直接对象是那些实用的电磁器件所构成的具体电路。

（）3．电流相等的两个元件必属串联，电压相等的两个元件必属并联。

（）4．一个电器元件的实际值一定等于它的额定值。

（）5．参数不随电压、电流、频率的改变而改变的元件叫做线性元件。

（）6．KCL、KVL仅与元件的相互联结有关，而与元件的性质无关。

（）7．叠加定理既适用于线性电路，也适用于非线性电路。

（）8．电容的电流和电感的电压都可以跃变。

（）9．元件工作时的电流电压值就是它的额定值。

（）10．电阻元件上电压、电流的初相位一定都是零。

（）11．一个电路中含有储能元件，电路中就一定会产生过渡过程。

（）12．电压源在电路中一定是发出功率的。

（）13．电流、电压的参考方向可以任意指定，指定的方向不同也不影响问题的结论。

（）14．短路元件的电压为零，其中电流不一定为零。

元件开路时电流为零，其端电压不一定为零。

（）15．直流稳态时电容相当于开路，电感相当于短路。

（）16．电容中的电流取决于某时刻电容电压的变化率，电感的端电压取决于某时刻电感电流的变化率。

（）17．电流源的内阻为无穷大，它外接的电阻越大则端电压越大。

（）18．电动势的实际方向即电位升的方向，电压的实际方向是电位降的方向。

（）19．电器设备工作在额定情况下叫作额定工作状态，或称满载。

（）20．电压值不随时间变动的恒定电源称为电压源。

（）21．电压源与电流源的等效关系，对其外电路与内部来说都是等效的。

（）22．理想电压源与理想电流源之间存在着等效变换。

（）23．对于有n 个节点的电路，可列n-1个独立的KCL 方程。

（ ）24．若两个二端网络分别与20Ω电阻连接时电流均为5A ，电压均为100V ，则这两个网络必相互等效。

（ ）25．电流值不随时间变动的恒定电源称为电流源。

总复习题及解总复习题及解一、问 答第一章答题1. 电流与电压为关联参考方向是指什么？答：电流参考方向（箭头方向）与电压降参考方向（“+”到“-”的方向）一致的方向。

第二章答题1. 应用叠加定理时，理想电压源不作用时视为短路，理想电流源不作用时视为 开路。

2、求含有受控源单口网络的戴维南（诺顿）等效电路的内阻时，屏蔽掉电源后须用 外施电压、电流 法求得。

第三章答题1、对于电容C 和电感L ，电压和电流间的关系为：，2、换路定律是指： 3、全响应解的两种表达式：（1）全响应=（零输入响应）+（零状态响应） （2）三要素法： 第四章答题1、直流电路中，感抗为0，容抗为无穷大。

2、正弦电压u(t) =2U cos (?t + ?u )对应的相量表示为uUUθ∠=•。

3、任意一个相量乘以j相当于该相量逆时针旋转90o 。

4、三相对称电源星型联结，相、线电压的关系为相电压是线电压的31倍，且相电压滞后对应线电压30°。

对称电源△接线时，线电流、相电流之间关系为线电流等于3倍相电流，相位滞后对应相电流30°。

5、电阻元件的电压电流的有效值满足：U=IR，关联参考方向下电压和电流同相位，即第五章答题无第六章答题1、本征半导体电子浓度等于空穴浓度；N型半导体的电子浓度大于空穴浓度；P型半导体的电子浓度小于空穴浓度。

2、场效应管属于电压控制型器件，晶体三极管则属于电流控制器件。

3、晶体三极管工作在放大状态时，应使发射结正向偏置；集电结反向偏置。

4、稳定二极管稳压时是处于反向偏置状态，而二极管导通时是处于正向偏置状态。

5、 PN结的单向导电性，就是PN结正偏时导通，反偏时截止。

6、当温度升高时，三极管的集电极电流Ic 增加，发射结压降U BE减小。

第七章答题1、共模抑制比K CMR是差模放大倍数与共模放大倍数（绝对值）之比。

2、抑制温漂（零漂）最常用的方法是采用差放电路。

3、差分放大电路能够抑制共模信号，放大差模信号。

单元模拟题5【项目五 正弦交流电路】【总250分】一、填空题1.直流电的方向 的变化而变化；交流电的方向 的变化而变化，正弦交流电则是大小和方向按 变化。

2.交流电的周期是指 ，用符号 表示，其单位为 ；交流电的频率是指 ，用符号 表示，其单位为赫兹（Hz ）。

它们的关系是 。

3.我国动力和照明用电的标准频率为 Hz ，习惯上称为工频，其周期是 s ，角频率是 rad/s 。

4.正弦交流电的三要素是 、 和 。

5.有效值与最大值之间的关系为 ，有效值与平均值之间的关系为 。

在交流电路中通常用 进行计算。

6.已知一正弦交流电流i ＝sin (314t- π4 )A ，则该交流电的最大值为 ，有效值为 ，频率为 ，周期为 ，初相位为 。

7.阻值为R 的电阻接入2V 的直流电路中，其消耗功率为P ，如果把阻值为R 的电阻接到最大值为2V 的交流电路中，它消耗的功率为 。

8.常用的表示正弦量的方法有 、 和 ，它们都能将正弦量的三要素准确地表示出来。

9.作相量图时，通常取 （顺、逆）时针转动的角度为正，同一相量图中，各正弦量的 应相同。

10.用相量表示正弦交流电后，它们的加、减运算可按 法则进行。

11.纯电阻正弦交流电路中，电压有效值与电流有效值之间的关系为 ，电压与电流在相位上的关系为 。

12.在纯电阻电路中，已知端电压u ＝311sin (314t+300)V ，其中R ＝l000Ω，那么电流 ，电压与电流的相位差φ＝ ，电阻上消耗的功率P ＝ W 。

13.平均功率是指 ，平均功率又称 。

14.在纯电感正弦交流电路中，电压有效值与电流有效值之间的关系为 ，电压与电流在相位上的关系为 。

15.感抗是表示 的物理量，感抗与频率成 比，其值X L ＝ ，单位是 ；若线圈的电感为0.6 H ，把线圈接在频率为50 Hz 的交流电路中，X L ＝ Ω。

16.在纯电感正弦交流电路中，有功功率P ＝ W ，无功功率Q L 与电流I 、电压U L 感抗X L 的关系为： 。

《电工电子学》复习题一、选择题1. 某正弦电压有效值为380V ，频率为50Hz ，计时始数值等于380V ，其瞬时值表达式为（ ）A 、t u 314sin 380=V ；B 、)45314sin(537︒+=t u V ；C 、)90314sin(380︒+=t u V 。

2. 一个输出电压几乎不变的设备有载运行，当负载增大时，是指（ ）A 、负载电阻增大；B 、负载电阻减小；C 、电源输出的电流增大。

3、 在共集电极放大电路中，输出电压与输入电压的关系是（ ）A 、相位相同，幅度增大；B 、相位相反，幅度增大；C 、相位相同，幅度相似。

4、电压放大电路首先需要考虑的技术指标是（ ）。

A 、放大电路的电压增益；B 、不失真问题；C 、管子的工作效率。

5. 集成运放工作在线性放大区，由理想工作条件得出两个重要规律是（ ）。

A 、U ＋＝U －＝0，i ＋＝i －；B 、U ＋＝U －＝0，i ＋＝i －＝0；C 、U ＋＝U －，i ＋＝i －＝0；D 、U ＋＝U －＝0，i ＋≠i －。

6．分析集成运放的非线性应用电路时，不能使用的概念是（ ）。

A 、虚地；B 、虚短；C 、虚断。

7. PN 结加正向电压时，其正向电流是（ ）。

A 、多子扩散而成；B 、少子扩散而成；C 、少子漂移而成；D 、多子漂移而成。

8. 三极管组成的放大电路在工作时，测得三极管上各电极对地直流电位分别为V E ＝2.1V ，V B ＝2.8V ，V C ＝4.4V ，则此三极管已处于（ ）。

A 、放大区；B 、饱和区；C 、截止区；D 、击穿区。

9. 测 得 电 路 中 工 作 在 放 大 区 的 某 晶 体 管 三 个 极 的 电 位 分 别 为 0V 、0.7V 和 4.7V ， 则 该 管 为 （ ）。

A 、NPN 型锗管B 、PNP 型锗管C 、NPN 型硅管D 、PNP 型硅管10. 电路如图1所示，二极管为理想元件，ui=6sint V ，U=3V ，当t=2瞬间， 输出电压uO 等于 （ ）。

电路基础知识点总结一、电压电流电流的参考方向可以任意指定，分析时：若参考方向与实际方向一致，则i>0，反之i<0。

电压的参考方向也可以任意指定，分析时：若参考方向与实际方向一致，则u>0反之u<0。

2．功率平衡一个实际的电路中，电源发出的功率总是等于负载消耗的功率。

3．全电路欧姆定律：U=E-RI4．负载大小的意义：电路的电流越大，负载越大。

电路的电阻越大，负载越小。

5．电路的断路与短路电路的断路处：I＝0，U≠0电路的短路处：U＝0，I≠0。

二、基尔霍夫定律：1．几个概念：支路：是电路的一个分支。

结点：三条（或三条以上）支路的联接点称为结点。

回路：由支路构成的闭合路径称为回路。

网孔：电路中无其他支路穿过的回路称为网孔。

2．基尔霍夫电流定律：（a）定义：任一时刻，流入一个结点的电流的代数和为零。

或者说：流入的电流等于流出的电流。

（b）表达式：i进总和=0 或： i进=i出（c）可以推广到一个闭合面。

三、基尔霍夫电压定律定义：经过任何一个闭合的路径，电压的升等于电压的降。

或者说：在一个闭合的回路中，电压的代数和为零。

或者说：在一个闭合的回路中，电阻上的电压降之和等于电源的电动势之和。

电位的概念（1）定义：某点的电位等于该点到电路参考点的电压。

（2）规定参考点的电位为零。

称为接地。

（3）电压用符号U表示,电位用符号V表示（4）两点间的电压等于两点的电位的差。

（5）注意电源的简化画法。

四、理想电压源与理想电流源1．理想电压源（a）不论负载电阻的大小，不论输出电流的大小，理想电压源的输出电压不变。

理想电压源的输出功率可达无穷大。

（b）理想电压源不允许短路。

2．理想电流源（a）不论负载电阻的大小，不论输出电压的大小，理想电流源的输出电流不变。

理想电流源的输出功率可达无穷大。

（b）理想电流源不允许开路。

3．理想电压源与理想电流源的串并联（a）理想电压源与理想电流源串联时，电路中的电流等于电流源的电流，电流源起作用。

电工学部分习题参考答案第1章 习题习 题1-1 单项选择题1. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡串联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮2. 一个220V 、40W 的灯泡和一个220V 、60W 的灯泡并联起来接到220V 的电源上，请问哪个灯泡会比较亮（ ）A ．220V ，40W 的灯泡比较亮B ．220V ，60W 的灯泡比较亮C ．一样亮3. 空间中有a 、b 、c 三点，已知V 2ab =U ，V 3bc =U ，求ac U 的电压。

（ ） A. 1V B. 5V C. －1V4. 已知V 2ab =U ，V 3bc =U ，如果以b 点作为电位参考点，求a 、b 、c 三点电位。

（ ）A ．a 点电位为0V ，b 点电位为2V ，c 点电位为3V B. a 点电位为2V ，b 点电位为0V ，c 点电位为3V C ．a 点电位为2V ，b 点电位为0V ，c 点电位为-3V D. a 点电位为5V ，b 点电位为3V ，c 点电位为0V 5. 如图所示，A 10S =I ，V 5S =U ，Ω=1R ，问电压源和电流源各起什么作用。

（ ）图 习题1-1（5）图图 习题1-3图A ．电压源起负载作用，电流源起电源作用。

B ．电压源起电源作用，电流源起电源作用。

C. 电压源起电源作用，电流源起负载作用。

1-2 判断题（正确的请在每小题后的圆括号内打“√”，错误的打“×”） 1. 如果没有参考方向，只说某支路中的电流为-1A ，这种说法没有意义。

（ ） 2. 电路中某两点的电位很高，因此这两点间的电压也很高。

（ ）3. 实际电流源允许开路运行，它对外不输出功率，自身也不消耗功率。

（ ）4. 电压和电位的单位都是伏特，但是它们在概念上没有联系。

三、填空题【每空1分，共10分】1. 电路基本知识【20】（1）随着电路中参考点的改变，某一点的电位（ ），任意两点的电压（ ）。

（2）电路中发出电能的元件是（ ），吸收电能的是（ ）。

（3）一个完整的电路通常由（ ）、（ ）、开关和导线组成。

（4）电路一般呈现三种工作状态：通路、（ ）、（ ）。

（5）电流、电压的实际方向（ ），参考方向（ ）。

（6）一个电阻元件，已知电阻R 和电流I 时，其功率P 为（ ）；已知电阻R 和电压U 时，其功率P 为（ ）。

（7）额定电压为200V ，额定功率为100W 的电阻性用电设备，其阻值为（ ），通过的电流为（ ）。

（8）容量分别为30μF 和60μF 的电容器，串联后容量为（ ），并联后容量为（ ）。

（9）电容器中存储的电量为（ ），电容中电流为（ ）。

（10）电感线圈中存储的磁能为（ ），电感两端的电压为（ ）。

（11）理想电压源的输出（ ）恒定，输出（ ）随负载变化。

（12）理想电流源的输出（ ）恒定，输出（ ）随负载变化。

（13）理想电压源的内阻为（ ），理想电流源的内阻为（ ）。

（14）受控源VCCS 的含义为（ ）控制（ ）源。

（15）在测量电路参数是，电压表要（ ），电流表要（ ）。

（16）测量电路参数的功率表的电压线圈应（ ）、电流线圈应（ ）在电路中。

（17）基尔霍夫电流定律可表示为（ ），电压定律可表示为（ ）。

（18）右图中，V c =1V ，则U ab =（ ）；则V a =（ ）。

（19）右图中，V a =1V ，则U bc =（ ）；则V c =（ ）。

（20）右图中，元件1（ ）2W 功率，元件2（ ）1W 功率。

2. 电路基本方法【10】（1）串联电路中各元件的（ ）相等，并联电路中元件两端的（ ）相等。

（2）100V 电源为阻值均为100Ω的电阻R 1、R 2供电，二者串联所消耗的功率为（ ）W ，二者并联所消耗的功率为（ ）W 。

电工电子技术复习题答案一、 填空题（每空1分，共30分）1，任何一个完整的电路都必须有__电源_、_负载_和_导线_三个基本部分组成。

电路的作用是对电能进行_转换_、_传输_和分配；对电信号进行_处理_和_传递_。

2、如图1所示，L 为“6V 3W”灯泡，AB 间电压为9伏特，当L 正常发光时灯泡两端电压为__6_伏特；通过它的电流强度为__0.5_安培；所串联的电阻R 的电阻值为__6__欧姆。

图1 图2 3、如图2所示，已知U AB =14V ，U CD =10V ，若以D 点为电位参考点，V B = 6V ，则V A=__20_V ，V C=__10__V ，电压U AC =__10__V ，U BD =__6__V 。

4、根据控制量和被控制量的不同, 受控源可以分为__VCVS __、__ VCCS _____、__ CCCS __和__ CCVS _四种类型。

5、已知一正弦交流电压)30628sin(1002︒+⨯=t u V ，则该电压的最大值U m =____V ，有效值U =_100_V ，频率f =_100_Hz ，初相位u ϕ=_300_。

6、电阻元件上任一瞬间的电压电流（伏安）关系可表示为；电感元件上任一瞬间的电压电流关系可以表示为_____；电容元件上任一瞬间的电压电流关系可以表示为______。

38090,380150,2200,220120,220120∠-︒∠︒∠︒∠-︒∠︒7、三相电源绕组星形联结时,已知线电压)30sin(2380︒+=t u UV ωV,则线电压VW U 。

=_____V ，WU U 。

=_____V ，相电压U U 。

=______V ，V U 。

=______V ，W U 。

=______V 。

8、电路有 通路 、__开路__和__短路__三种工作状态。

当电路中电流0R U I S =、端电压U ＝0时，此种状态称作__短路__，这种情况下电源产生的功率全部消耗在 _内阻_上。

1.如图所示，若已知元件A 吸收功率6 W ，则电压U 为____3__V 。

2. 理想电压源电压由 本身 决定，电流的大小由 电压源以及外电路 决定。

3.电感两端的电压跟 成正比。

4. 电路如图所示，则R P 吸= 10w 。

5.电流与电压为关联参考方向是指 电压与电流同向 。

实验室中的交流电压表和电流表，其读值是交流电的 有效值6. 参考方向不同时，其表达式符号也不同，但实际方向 相同 。

7. 当选择不同的电位参考点时，电路中各点电位将 改变 ，但任意两点间电压 不变 。

8. 下图中，u 和i 是 关联 参考方向，当P= - ui < 0时，其实际上是 发出 功率。

9.电动势是指外力（非静电力）克服电场力把 正电荷 从负极经电源内部移到正极所作的功称为电源的电动势。

10.在电路中，元件或支路的u ，i 通常采用相同的参考方向，称之为 关联参考方向 .11.电压数值上等于电路中 电动势 的差值。

12. 电位具有相对性，其大小正负相对于 参考点 而言。

13.电阻均为9Ω的Δ形电阻网络，若等效为Y 形网络，各电阻的阻值应为 3 Ω。

14、实际电压源模型“20V 、1Ω”等效为电流源模型时，其电流源=S I 20 A ，内阻=i R 1 Ω。

15.根据不同控制量与被控制量共有以下4种受控源：电压控制电压源、 电压控电流源 、电流控电压源 、 电流控电流源 。

16. 实际电路的几何 近似于其工作信号波长，这种电路称集总参数电路。

17、对于一个具有n 个结点、b 条支路的电路，若运用支路电流法分析，则需列出 b-n+1 个独立的KVL 方程。

18、电压源两端的电压与流过它的电流及外电路 无关 。

（填写有关/无关）。

19、流过电压源的电流与外电路 有关 。

（填写有关/无关）20、电压源中的电流的大小由 电压源本身和 外电路 共同 决定21、在叠加的各分电路中，不作用的电压源用 短路 代替。

22、在叠加的各分电路中，不作用的电流源用 开路 代替。
