一、概述 最小流量控制阀是给水泵的重要设备，与125、200、300、600MW 机组锅炉给水泵配套使用。
当给水流量由于机组运行工况所限低于某一最小值时，将导致给水泵内介质汽化而使设备无法工作甚至损坏。
最小流量控制阀就是当给水流量减小到最小流量时，立即打开，介质经控制阀回到除氧器；当给水流量达到一定量时，最小流量控制阀关闭，系统进入正常工作。
运行时给水泵出口压力很高，而除氧器压力很低（0.8MPa 以下），所以，最小流量阀须承受很高的压差。
开高公司采用多级套筒小孔式节流罩，通过阀芯上下移动改变节流面积，实现流量的调节；小孔式节流罩即是一只节流元件，又是消音器，故该阀门噪音小，耐气蚀；密封面采用免冲刷结构，选用合理的耐冲刷不锈钢材料和适当的表面硬化处理，大大延长使用寿命 ；合理安排压降，通道设计顺畅，避免产生闪蒸、气蚀和涡流；平衡型阀芯设计使阀杆受力较小，操作机构较小。
该阀调节平稳、气蚀小、振动轻、噪音低、磨损小、寿命长，该阀门采用简易装配结构，拆装方便、维修简单。
另外一种结构为迷宫式节流罩。
该型阀门采用多片迷宫片叠合而成的迷宫盘构成节流件，水流在迷宫中曲折来回而节流降压，通过阀芯上下移动来改变节流面积实现调节流量。
具有抗气蚀、耐磨损、低噪音、调节平稳的特点。
是当今高压差阀门技术新潮流。
二、工作原理该系列调节阀由执行机构和阀门本体两部分构成。
执行机构可选用IQL 智能型电动执行机构或DKZ 型电动执行机构及用户指定的执行机构。
IQL 智能型电动执行机构接受DC4-20mA 信号，且输出DC4-20mA 反馈信号，实现比例控制，它无须开盖，可通过红外遥控器完成阀位限位、扭矩设定，阀位校准等各种参数的调整。
DKZ 型电动执行器性能好、价格低、通用性强。
执行机构（或伺服放大器）接受输入信号，产生驱动力，带动阀杆动作，调节介质流量或压力，同时，执行机构反馈一个阀的位置信号，与输入信号比较，使调节阀始终处在与输入信号相对应的位置上，完成伺服调节任务。
节流阀使用说明书节流阀使用说明书一、产品概述节流阀是一种流量控制元件，通过改变通道面积来控制流体流量。
它广泛应用于液压、气动和流体控制系统中，能够实现精确的流量调节和压力控制。
二、工作原理节流阀是通过减小通道面积来减小流体流量，从而实现对流量的控制。
当流体通过节流阀时，由于通道面积的减小，流体的速度会增加，压力会降低。
节流阀的结构简单，可靠性高，能够实现精确的流量控制。
三、使用场景节流阀广泛应用于液压、气动和流体控制系统中，特别是在需要精确控制流量的场合，例如机械手、机械臂、自动化生产线等。
四、操作方法1、在安装节流阀之前，需要检查管道是否清洁，以免杂质进入节流阀。
2、将节流阀安装在管道上，确保密封良好，以免泄漏。
3、根据需要调节节流阀的开口度，开口度越大，流量越大；开口度越小，流量越小。
4、在使用过程中，需要经常检查节流阀的工作状态，如有异常应及时处理。
五、注意事项1、在调节节流阀时，应注意不要过分调节，以免损坏节流阀。
2、在使用过程中，应注意避免节流阀受到冲击和振动，以免损坏节流阀。
3、在更换节流阀时，应选用与原来型号一致的节流阀，以免影响使用效果。
六、维护保养1、定期清洗节流阀，清除杂质和污垢，以保证其正常工作。
2、对于长期不使用的节流阀，应做好防锈处理，以保证其正常工作。
3、在维护保养过程中，如发现节流阀有损坏或异常，应及时更换或维修。
七、总结本说明书介绍了节流阀的工作原理、使用场景、操作方法、注意事项和维护保养等内容，以便用户能够正确使用和维护节流阀。
在使用过程中，还应注意安全，避免出现意外情况。
如有疑问，请及时联系生产厂家或专业技术人员进行咨询。
机器人使用说明书机器人使用说明书关键词：机器人、使用、说明书尊敬的用户，欢迎您使用我们的机器人产品。
本说明书旨在向您提供机器人的使用指南和相关信息，以帮助您充分了解其功能和使用方法。
我们的机器人是一款智能设备，可以代替人类完成各种任务，具有高精度、高效率的特点。
最小流量阀使用说明书浙江华大阀门有限公司目录一、用途及性能规范 (3)二、工作原理 (3)三、优点 (4)四、自动再循环的杠杆原理 (4)五、设计规范 (6)六、阀门尺寸 (6)七、连接方式 (7)八、零部件材料 (8)九、安装 (8)十、维护、保养、和使用 (8)一、用途及性能规范泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是用于防止离心泵在低于负荷运行时，由于过热、严重噪声、不稳定和气蚀而引起的损坏。
只要泵的流量低于一定数值,阀的旁路回流口就会自动地打开,以此来保证液泵所必需的最小流量。
二、工作原理泵保护阀是连接在泵的出口位置，和止回阀一样，靠介质的推力打开阀瓣，在主通道压力不变的情况下，主通道的流量不同，阀瓣的开度不同，主阀瓣将确定在某一个位置上，主路的阀瓣通过一个杠杆，将主阀瓣的动作传递给旁路，来实现旁路的开关状态。
见附图。
三、优点泵保护阀（也称最小流量阀、自动控制阀、自动再循环阀、自动回流阀），是多种功能集于一体的阀门。
具有以下显著势：1、自动再循环阀为自力式控制阀，杠杆的作用，会自动根据流量调整旁路开度（系统的流量调节），完全机械结构，依靠流量控制阀门，不需要额外的能源。
2、旁路流量可调节控制，阀门整体运行具有高经济性。
3、主通道和旁路均带有止回阀的作用。
4、三通T型结构，适宜于再循环管线。
5、旁路不需要连续的流量，减少耗能。
6、多功能集于一体，减少设计工作量。
7、在前期产品采购、安装调式、以及后期的维护方面，具有显著的成本优势，减少安装和维护成本，总体费用比传统的控制阀系统低。
8、降低故障发生的可能性，将高速流体造成故障的可能性减到最小，没有气蚀问题和电气接线费用。
9、低流量工况下仍然可以保证泵的稳定工作。
10、泵的保护仅仅只需一个阀，不需其它额外的组件，因经不受故障影响，主通道与旁路成为一个整体，凡乎免维护。
四、自动再循环阀的杠杆原理当主阀瓣打开时，阀瓣带动杠杆动作，杠杆力使旁路关闭。
最小流量阀异常处理及原因分析摘要：给水泵最小流量调节阀位于电厂的高压给水系统内，是最关键的调节阀。
本文主要介绍了最小流量阀使用过程中存在的问题以及处理方式。
对使用最小流量阀设备的厂家具有一定的借鉴意义。
关键词：最小流量阀；再循环门；电厂设备一、概述最小流量阀是发电厂中比较重要的阀门之一。
最小流量阀，又称再循环阀，安装在给水泵出口管道的支管上，然后与除氧器相连。
电厂在启动机组或者在负荷比较低的情况下运行时，锅炉给水量需要量很小或不需要流量时，此时将最小流量阀打开，将一部分水返回除氧器水箱，以保证有一定的水量通过给水泵，而不致使泵内水温升高而汽化。
当给水量处于正常条件下时，最小流量阀关闭。
通过控制最小流量阀的开度，保证在任何情况下都必须有一个最基本的流量，也就是给水泵的最小流量，以此来确保电厂给水泵的安全运行。
二、国外研究现状国内正在运行的600MW机组的给水泵最小流量阀，一般均为进口配置，主要的品牌有美国的CCI,美国的COPES-VULCAN,日本的CCI-KK，英国的HOPKINSONS 等。
以上品牌的最小流量阀减压方式特点各有不同，其中CCI采用的是迷宫式减压方式，高压差流体经过各个拐角的压力损失，来达到高压差的工作场合一般都可以达到15次以上的减压，相对而言，在减压方式上是比较先进的。
COPES-VULCAN和日本的CCI-KK、HOPKINSONS的减压方式一样,采用圆环径向错位减压方式，就是将圆环桶体上加工不同的圆孔，再在外面压紧套上另一个圆环桶体，将上面的圆孔略有错位，然后再套上一个圆环桶体，如此一般会7～10个，通过不断的减压，来保证再循环阀门的减压要求。
MASONEILAN采用柱状节流的方式，在阀门的轴向设计有多个节流的台阶，通过流体在多个柱塞面积的改变进行节流减压，一般可以达到4～8次的减压，以满足最小流量多次减压的要求。
三、最小流量阀内漏的主要原因（1）冲刷：汽泵最小流量阀在调节过程中，需要将给水压力由20MPa以上直接降为除氧器压力，阀门前后压差极高，当阀门在小开度时，流速也非常高，如果结构上无有效节流措施，阀门的密封面就会在短期内遭到严重冲刷，以致损坏。

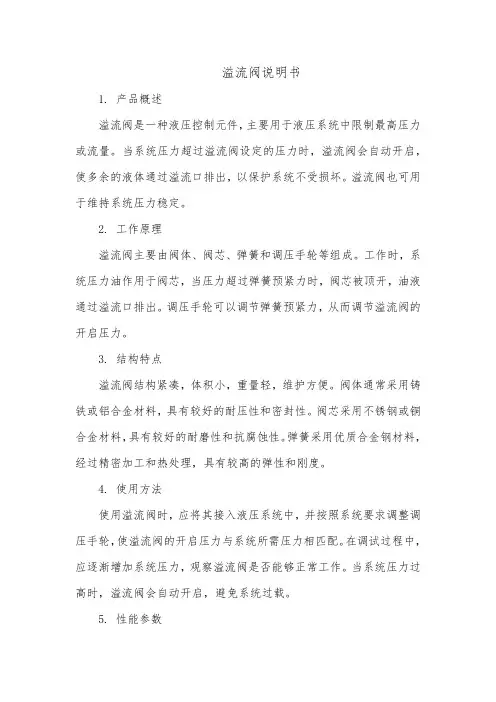

溢流阀说明书1. 产品概述溢流阀是一种液压控制元件，主要用于液压系统中限制最高压力或流量。
当系统压力超过溢流阀设定的压力时，溢流阀会自动开启，使多余的液体通过溢流口排出，以保护系统不受损坏。
溢流阀也可用于维持系统压力稳定。
2. 工作原理溢流阀主要由阀体、阀芯、弹簧和调压手轮等组成。
工作时，系统压力油作用于阀芯，当压力超过弹簧预紧力时，阀芯被顶开，油液通过溢流口排出。
调压手轮可以调节弹簧预紧力，从而调节溢流阀的开启压力。
3. 结构特点溢流阀结构紧凑，体积小，重量轻，维护方便。
阀体通常采用铸铁或铝合金材料，具有较好的耐压性和密封性。
阀芯采用不锈钢或铜合金材料，具有较好的耐磨性和抗腐蚀性。
弹簧采用优质合金钢材料，经过精密加工和热处理，具有较高的弹性和刚度。
4. 使用方法使用溢流阀时，应将其接入液压系统中，并按照系统要求调整调压手轮，使溢流阀的开启压力与系统所需压力相匹配。
在调试过程中，应逐渐增加系统压力，观察溢流阀是否能够正常工作。
当系统压力过高时，溢流阀会自动开启，避免系统过载。
5. 性能参数溢流阀的性能参数包括开启压力、关闭压力、流量等。
开启压力是指溢流阀开始开启时的系统压力；关闭压力是指溢流阀关闭时的系统压力；流量是指单位时间内通过溢流阀的液体量。
用户在选择溢流阀时，应根据实际需求和系统要求选择合适的规格和型号。
6. 安装与调试溢流阀应安装在液压系统的适当位置，以便能够感应系统压力并控制流量。
在安装过程中，应注意保持溢流阀的清洁和密封性。
调试时，应逐渐增加系统压力，观察溢流阀是否能够正常工作。
当系统压力过高时，溢流阀会自动开启，避免系统过载。
7. 维护与保养为了保持溢流阀的正常运转和延长其使用寿命，用户应注意定期维护和保养。
应保持溢流阀的清洁和密封性，定期检查各部件的磨损情况并及时更换损坏部件。
同时，应根据实际需求调整调压手轮，使溢流阀的开启压力与系统所需压力相匹配。
8. 安全注意事项在使用溢流阀过程中，应注意以下安全事项：在调试过程中，应注意避免系统压力过高导致溢流阀突然开启；在使用过程中，应注意观察系统中是否有异常噪音或振动；在维护和保养过程中，应注意保持清洁和避免杂物进入液压系统；在安装过程中，应注意避免损伤溢流阀的密封件和其他部件。

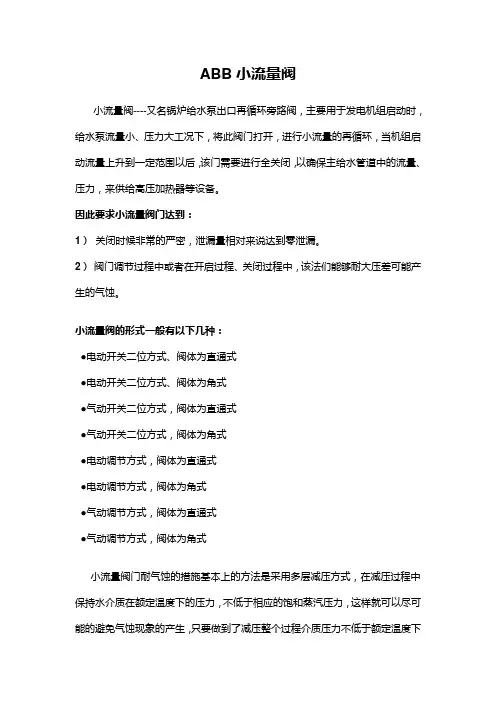

ABB小流量阀小流量阀----又名锅炉给水泵出口再循环旁路阀，主要用于发电机组启动时，给水泵流量小、压力大工况下，将此阀门打开，进行小流量的再循环，当机组启动流量上升到一定范围以后，该门需要进行全关闭，以确保主给水管道中的流量、压力，来供给高压加热器等设备。
因此要求小流量阀门达到：1）关闭时候非常的严密，泄漏量相对来说达到零泄漏。
2）阀门调节过程中或者在开启过程、关闭过程中，该法们能够耐大压差可能产生的气蚀。
小流量阀的形式一般有以下几种：●电动开关二位方式、阀体为直通式●电动开关二位方式、阀体为角式●气动开关二位方式，阀体为直通式●气动开关二位方式，阀体为角式●电动调节方式，阀体为直通式●电动调节方式，阀体为角式●气动调节方式，阀体为直通式●气动调节方式，阀体为角式小流量阀门耐气蚀的措施基本上的方法是采用多层减压方式，在减压过程中保持水介质在额定温度下的压力，不低于相应的饱和蒸汽压力，这样就可以尽可能的避免气蚀现象的产生，只要做到了减压整个过程介质压力不低于额定温度下的饱和蒸汽压力，采用减压多少级就不是最最主要的问题了，当然在达到技术要求情况下，减压的级数越少，阀门内部的构造越简捷，使用维护越方便，制造精度越容易高，成本相对来说也就容易降低一些。
小流量阀的密封问题小流量阀基本上从用途来说，既是调节阀又是关断阀，因此算是一种特殊的阀门了，因为调节阀生产厂做到多层减压防气蚀是非常容易的，但是同时做到密封为零比较难，因为调节阀的泄漏标准是ANSI B16.104/FCI 70-2，而且基本上是靠金属与金属之间的线性密封的。
因此小流量阀是特殊的阀门，特殊的生产厂，他们调节时候具备了调节阀生产厂做到的防气蚀，同时也能达到密封标准MSS-SP-61的要求，这个标准是针对关断阀的检验的。
这样才能完全达到小流量阀的用途要求的特殊工况下的特殊要求。
日本ABB K.K（原名：日本Gadelius公司）生产的专门小流量阀，就是在完全满足小流量阀特殊工况要求情况下，同时做到了结构最简捷、维护最方便、拆装最省事、价格最合理、业绩最为多、备件最为少等等。

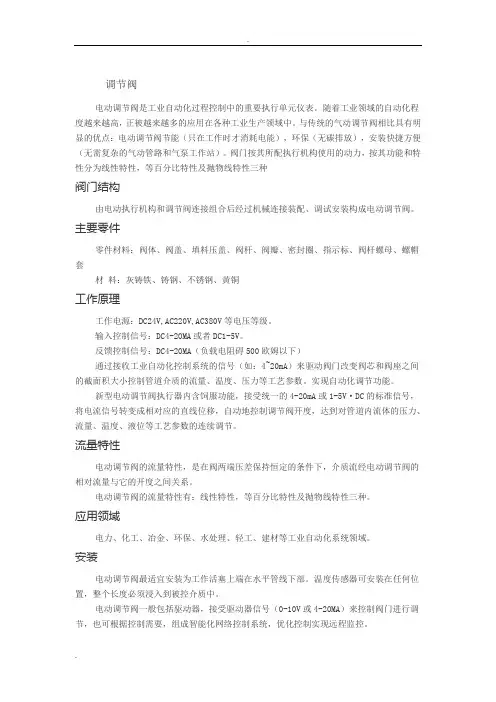

调节阀电动调节阀是工业自动化过程控制中的重要执行单元仪表。
随着工业领域的自动化程度越来越高，正被越来越多的应用在各种工业生产领域中。
与传统的气动调节阀相比具有明显的优点：电动调节阀节能（只在工作时才消耗电能），环保（无碳排放），安装快捷方便（无需复杂的气动管路和气泵工作站）。
阀门按其所配执行机构使用的动力，按其功能和特性分为线性特性，等百分比特性及抛物线特性三种阀门结构由电动执行机构和调节阀连接组合后经过机械连接装配、调试安装构成电动调节阀。
主要零件零件材料：阀体、阀盖、填料压盖、阀杆、阀瓣、密封圈、指示标、阀杆螺母、螺帽套材料：灰铸铁、铸钢、不锈钢、黄铜工作原理工作电源：DC24V,AC220V,AC380V等电压等级。
输入控制信号：DC4-20MA或者DC1-5V。
反馈控制信号：DC4-20MA（负载电阻碍500欧姆以下）通过接收工业自动化控制系统的信号（如：4~20mA）来驱动阀门改变阀芯和阀座之间的截面积大小控制管道介质的流量、温度、压力等工艺参数。
实现自动化调节功能。
新型电动调节阀执行器内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。
流量特性电动调节阀的流量特性，是在阀两端压差保持恒定的条件下，介质流经电动调节阀的相对流量与它的开度之间关系。
电动调节阀的流量特性有：线性特性，等百分比特性及抛物线特性三种。
应用领域电力、化工、冶金、环保、水处理、轻工、建材等工业自动化系统领域。
安装电动调节阀最适宜安装为工作活塞上端在水平管线下部。
温度传感器可安装在任何位置，整个长度必须浸入到被控介质中。
电动调节阀一般包括驱动器，接受驱动器信号（0-10V或4-20MA）来控制阀门进行调节，也可根据控制需要，组成智能化网络控制系统，优化控制实现远程监控。
电气原理动作原理：电机电源220VAC 或者380VAC，控制信号4~20mA，阀里面有控制器，控制器把电流信号转换为步进电机的角行程信号，电机转动，由齿轮，杠杆，或者齿轮加杠杆，带动阀杆运作，实现直行程或角行程反馈：电机运行，通过齿轮运转，由三接头的滑动变阻器输出阀门的定位信号，此外还有三根线的限位信号（全开，全闭。

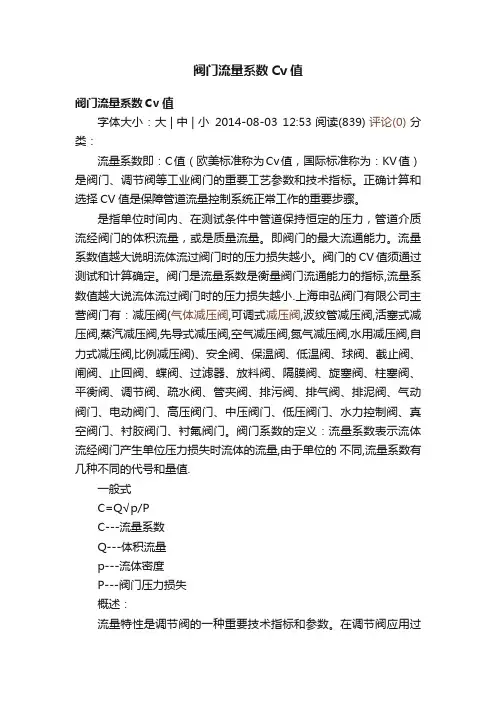

阀门流量系数Cv值阀门流量系数Cv值字体大小：大 | 中 | 小2014-08-03 12:53 阅读(839) 评论(0)分类：流量系数即：C值（欧美标准称为Cv值，国际标准称为：KV值）是阀门、调节阀等工业阀门的重要工艺参数和技术指标。
正确计算和选择CV值是保障管道流量控制系统正常工作的重要步骤。
是指单位时间内、在测试条件中管道保持恒定的压力，管道介质流经阀门的体积流量，或是质量流量。
即阀门的最大流通能力。
流量系数值越大说明流体流过阀门时的压力损失越小。
阀门的CV值须通过测试和计算确定。
阀门是流量系数是衡量阀门流通能力的指标,流量系数值越大说流体流过阀门时的压力损失越小.上海申弘阀门有限公司主营阀门有：减压阀(气体减压阀,可调式减压阀,波纹管减压阀,活塞式减压阀,蒸汽减压阀,先导式减压阀,空气减压阀,氮气减压阀,水用减压阀,自力式减压阀,比例减压阀)、安全阀、保温阀、低温阀、球阀、截止阀、闸阀、止回阀、蝶阀、过滤器、放料阀、隔膜阀、旋塞阀、柱塞阀、平衡阀、调节阀、疏水阀、管夹阀、排污阀、排气阀、排泥阀、气动阀门、电动阀门、高压阀门、中压阀门、低压阀门、水力控制阀、真空阀门、衬胶阀门、衬氟阀门。
阀门系数的定义：流量系数表示流体流经阀门产生单位压力损失时流体的流量,由于单位的不同,流量系数有几种不同的代号和量值.一般式C=Q√p/PC---流量系数Q---体积流量p---流体密度P---阀门压力损失概述：流量特性是调节阀的一种重要技术指标和参数。
在调节阀应用过程中做出正确的选型具有非常重要的意义。
固有特性（流量特性）：在经过阀门的压力降恒定时，随着截流元件(阀板)从关闭位置运动到额定行程的过程中流量系数与截流元件(阀板)行程之间的关系。
典型地，这些特性可以绘制在曲线图上，其水平轴用百分比行程表示，而垂直轴用百分比流量(或Cv 值)表示。
由于阀门流量是阀门行程和通过阀门的压力降的函数，在恒定的压力降下进行流量特性测试提供了一种比较阀门特性类型的系统方法。
为高性能两级设计的流量控制阀，结构简单、坚固，工作可靠，使用寿命长。
2021 年 9 月哪里需要最高水平的运动控制性能和设计灵活性，哪里就能看到穆格技术。
通过协作、创新以及世界级水平的技术解决方案，我们将助您攻克最艰巨的工程难关。
穆格旨在帮助您提高机器的性能，获取超乎想象的新体验。
简介 (2)产品概述 (3)工作原理 (5)技术参数 (6)G761/-761 系列伺服阀 (6)安装图 (11)安装要求 (12)电气接线 (13)背景 (14)流量计算 (14)订货信息 (15)备件及附件 (15)相关产品 (16)关于穆格 (17)订货编码 (19)本产品样本用于为具有一定专业知识的客户提供信息和参数。
为确保获得系统功能和系统的安全性，请对照此样本仔细查看产品的适用性。
文中所述产品如有任何更改，恕不另行通知。
如果有任何疑问，请与穆格公司联系。
Moog 是穆格公司及其子公司的注册商标。
除非另有说明，文中出现的所有商标均为穆格及其子公司所有。
产品概述阀的设计 带阀芯、阀套和干式力矩马达的两级伺服阀安装型式ISO 10372-04-04-0-92P、A、B 和 X 口最大工作压力• 铝制阀体：315 bar (4,500 psi)• 钢制阀体：350 bar (5,000 psi)T 口最大工作压力210 bar (3,000 psi)先导阀喷嘴挡板阀为 35 bar/每一节流边 (500 psi ／每一节流边)时的额定流量Δp N 0.5 至 75 l/min (0.125 至 19.5 gpm)从 0 至 100% 行程的阶跃响应时间标准响应型: < 8 ms 高响应型: < 6 ms 超高响应型: < 4 ms在有潜在危险的环境中可以选用本质安全型和防爆型伺服阀。
特殊型号均经过 FM、ATEX、CSA、TIIS 和 IECEx标准认证。
详细信息请联系穆格获取。
文件文件名称说明备注穆格文件号目录G761/-761 系列基本信息注：请访问 /industrialCDL6642手册G761/-761CDS6673G761K/-761K 本质安全型系列CDS6769安装图G761/-761 1系列总体设计CB59420G761K/-761K 系列，2 组线圈CA33637G761/-761 系列流量控制伺服阀是可用作三通和四通节流型流量控制阀，用于四通阀时控制性能更好。
最小流量阀的工作原理解析1. 引言最小流量阀是一种常见的液压控制元件，用于调节流体传输系统中的流量。
它通过限制流体流经管路的最小流量，以维持系统的平衡和稳定性。
在本文中，我将详细解析最小流量阀的工作原理，包括其结构、控制方式以及在实际应用中的作用。
2. 结构最小流量阀由主体、阀芯和调节机构组成。
主体是最小流量阀的外壳，通常由金属材料制成，用于支撑和保护内部部件。
阀芯是最小流量阀的核心组成部分，它通过控制通道的开闭程度来调节流体的流量。
调节机构包括弹簧、阀盖和调节螺钉等部件，用于调整阀芯的位置和压力。
3. 工作原理当流体经过最小流量阀时，阀芯会根据流量的变化而自动调节。
当流体流量较大时，阀芯会向上移动，减小通道的开口面积，从而限制流体的流量。
当流体流量较小时，阀芯会向下移动，增大通道的开口面积，以允许更多的流体通过。
通过这种自动调节流量的方式，最小流量阀能够在流体系统中维持最小的流量，以确保系统的正常运行。
4. 控制方式最小流量阀可以通过不同的控制方式实现对流量的调节。
常见的控制方式包括手动、机械和电子控制。
手动控制是最简单的方式，通过手动旋转或推动阀芯来调节流量。
机械控制是基于机械装置实现的，通过连杆、凸轮等机械部件来控制阀芯的运动。
电子控制是最先进和精确的方式，通过传感器和控制器来监测和调节流量，可以实现自动化和远程控制。
5. 实际应用最小流量阀在各个领域的流体传输系统中广泛应用，比如液压系统、供水系统和空调系统等。
在液压系统中，最小流量阀能够平衡和稳定流体的流动，避免压力过大或过小对系统造成损坏。
在供水系统中，最小流量阀能够确保持续供水，并避免由于流量过小造成的供水不畅。
在空调系统中，最小流量阀能够调节冷却水的流量，以维持室内温度的稳定性。
6. 总结最小流量阀是一种重要的液压控制元件，通过限制流体流经管路的最小流量来维持系统的平衡和稳定性。
它采用不同的控制方式来实现对流量的调节，可以广泛应用于各种流体传输系统中。
给水泵最小流量调节阀安装和维护手册沈阳方政阀门有限公司目录1.应用范围 (1)2.作用原理 (1)3.性能优点 (1)4.技术简介 (1)4.1选材和加工 (1)4.2多级节流 (1)4.3过封度 (1)4.4分开节流面与密封面 (1)4.5线密封型式 (1)4.6控制同心度 (2)4.7密封自力加压 (2)4.8浮动连接 (2)4.9防卡硬度差 (2)4.10合理间隙 (2)5.工作原理 (2)6.材料 (2)7.注意事项 (3)7.1吊环螺栓起吊范围 (3)7.2安装 (3)7.3使用 (4)7.4检查 (4)9.拆卸和装配 (5)10.阀门型号编制说明 (6)11.气动阀门结构 (7)12.气动阀门解体与组装 (8)13.气动执行器调校 (9)14.气动带定位器调节阀现场调试的方法 (9)15.气动调节阀常见故常及排除 (11)16电动阀门结构 (12)17.电动阀门解体与组装 (13)18.电动调节阀常见故常及排除 (14)1.应用范围我公司从国外引进先进技术同时，参加了很多新型能源电力设备，石油炼化、化工、精细化工领域的技术改革。
在这样的发展环境下，主要生产设备中给水泵系统和主要辅助设备。
我公司生产研发给水泵整套系统设备。
针对现场发生问题和使用情况研发新一代最小流量调节阀，最小流量调节阀主要应用在压差较大的工作环境。
最小流量调节阀适用于电力设备，石油炼化、化工、精细化工等领域。
2.作用原理当给水泵低于最小流量运行时，通过最小流量阀把水回流到除氧器中，在经过给水泵在循环增加给水泵的入口给水流量，保证给水泵安全运行。
当给水泵流量大于最小流量并有一定余量时，关闭在循环阀，以提高经济性。
最小流量调节阀主要功能有调节介质流量大小，减压作用，溢流作用。
3.性能优点△通过控制阀门行程来调节介质通过阀芯流量大小;△通过多级涡流和笼罩降低给水泵出口压力降至除氧器压力，保护给水泵过热以及产生气蚀，防止除氧器超压;△给水泵出口管道流量过高时，最小流量调节阀还可以把多余流量回流除氧器，节约资源，提高效能;4.技术简介4.1选材和加工阀内组件选材加工及热处理工艺独特，保证了阀内组件性能稳定、硬度高等特点，这一性能和硬度指标远超同类产品。
常见阀门的安装及应用手册常见阀门结构及特点：闸阀：闸阀是指启闭体(阀板)由阀杆带动阀座密封面作升降运动的阀门，可接通或截断流体的通道。
当阀门部分开启时，在闸板背面产生涡流，易引起闸板的侵蚀和震动，也易损坏阀座密封面，修理困难。
闸阀通常适用于不需要经常启闭，而且保持闸板全开或全闭的工况。
不适用于作为调节或节流使用。
闸阀的分类：（2）闸板与阀座密封圈<1>楔式闸板：闸板密封面与闸板垂直中心线有一定倾角，称为楔半角。
防止温度变化时闸板卡死，一般角度为2°52〞、5°，介质温度越高，通径越大，楔半角就越大。
<2>平行式闸板闸板的两个密封面平行，阀座密封面垂直于管道中心线。
闸阀在管路中主要作切断用，一般口径DN≥50mm的切断装置多选用它，有时口径很小的切断装置也选用闸阀。
闸阀有以下优点：①流体阻力小。
②开闭所需外力较小。
③介质的流向不受限制。
④全开时，密封面受工作介质的冲蚀比截止阀小。
⑤体形比较简单，铸造工艺性较好。
闸阀也有不足之处：①外形尺寸和开启高度都较大。
安装所需空间较大。
②开闭过程中，密封面间有相对摩擦，容易引起擦伤现象。
③闸阀一般都有两个密封面，给加工、研磨和维修增加一些困难。
截止阀和节流阀：截止阀和节流阀都是向下闭合式阀门，启闭件（阀瓣）由阀杆带动，沿阀座轴线作升降运动来启闭阀门。
截止阀与节流阀的结构基本相同，只是阀瓣的形状不同：截止阀的阀瓣为盘形，节流阀的阀瓣多为圆锥流线型，特别适用于节流，可以改变通道的截面积，用以调节介质的流量与压力。
截止阀的分类：节流阀的分类：（1）截止阀和节流阀的阀体：（2）截止阀和节流阀阀瓣（２）节流阀阀瓣有针形、沟形和窗形三种形式。
当阀瓣在不同高度时，阀瓣与阀座的环形道路面积相应变化，从而得到确定数值的压力或流量。
截止阀和节流阀的特点：截止阀在管路中主要作切断用。
节流阀在管路中主要作节流使用。
截止阀有以下优点：1.在开闭过程中密封面的摩擦力比闸阀小，耐磨。
HFO 密封水流量控制开关目录一. 概述 (1)二. 工作原理 (1)三. 应用领域 (1)四. 节约资源 (1)五. 结构 (1)六. 调整 (2)七. 应用实例 (2)八. 读数 (3)九. 清洗 (3)十. 低流量报警 (4)十一. 测量体与流量管 (4)十二. 安装与启动 (4)十三. 维护及备件 (4)十四. HFO密封水监控系统安全规程 (4)十五. 安装示意图 (5)十六. 报警开关参数和电气连接 (5)承德海富盛自动化仪表有限公司HFO 密封水流量控制开关承德海富盛自动化仪表有限公司一. 概述HFO 密封水流量控制开关系统是用来监测和调节轴封装置内水的流量和压力，用于保护轴封的安全运行。
适用于各种有轴封装置（包括机械轴封和填料）的设备，如：泵，混合器，筛网，搅拌器等。
该系统是一个可固定系统，整个系统安装在泵的附近，包括流量测量装置，软管及接头等，如果与感应式低流量报警器配套使用，可自动调节水路的流量和压力，保证轴封装置能够在正常条件下工作。
HFO 密封水流量控制开关系统广泛用于冷却机械密封和润滑密封，不同的密封形式对应一个特定的轴封水流量值，过大的流量不但不能带来好处，反而会增加额外水资源的浪费，为保持水的洁净，建议在使用前应进行过滤。
工业上，可以采用很多方法进行水流量的控制，其中比较简单的方法，例如：控制阀。
但是，密封水流量控制系统是最佳选择。
四. 节约资源HFO 密封水流量控制开关系统是一个水资源节能产品，它不但能够冷却和润滑轴封设备的密封表面，同时还能够监测和调节轴封装置内水的流量和压力，达到节约水资源的目的。
根据现场使用和实验室测试，该系统相比较流量计控制系统能够节水80%。
二. 工作原理如图一，经过滤处理的冷却润滑水从入口进入系统配流盘，再进入流量测量单元，在测量单元内部，有一个镶着白色圆环的圆柱形浮子和透明的测量管，浮子受到流体的作用向左移动，当流量保持一定时，浮子处于静止状态，此时白色圆环就指向一个确定的流量刻度值。

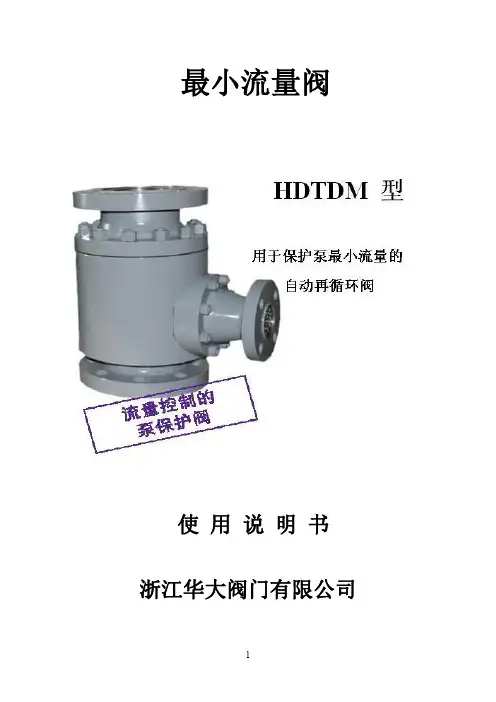

最小流量阀
