FR实验

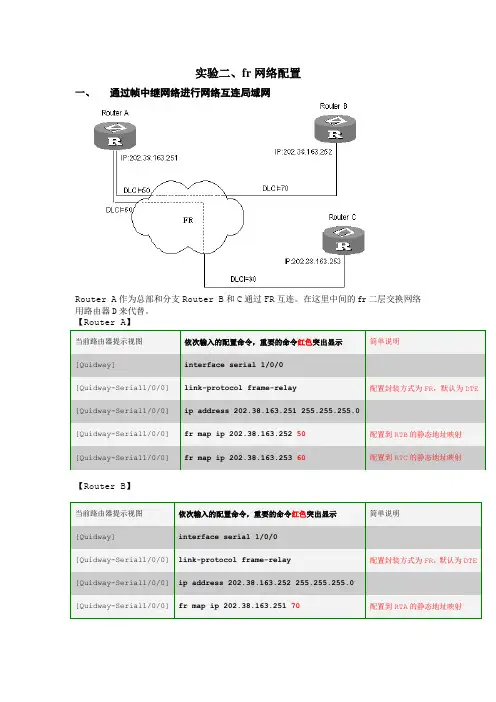

实验二、fr网络配置一、通过帧中继网络进行网络互连局域网Router A作为总部和分支Router B和C通过FR互连。

在这里中间的fr二层交换网络用路由器D来代替。

【Router A】当前路由器提示视图依次输入的配置命令，重要的命令红色突出显示简单说明[Quidway] interface serial 1/0/0[Quidway-Serial1/0/0] link-protocol frame-relay配置封装方式为FR，默认为DTE [Quidway-Serial1/0/0] ip address 202.38.163.251 255.255.255.0[Quidway-Serial1/0/0] fr map ip 202.38.163.252 50配置到RTB的静态地址映射[Quidway-Serial1/0/0] fr map ip 202.38.163.253 60配置到RTC的静态地址映射【Router B】当前路由器提示视图依次输入的配置命令，重要的命令红色突出显示简单说明[Quidway] interface serial 1/0/0[Quidway-Serial1/0/0] link-protocol frame-relay配置封装方式为FR，默认为DTE [Quidway-Serial1/0/0] ip address 202.38.163.252 255.255.255.0[Quidway-Serial1/0/0] fr map ip 202.38.163.251 70配置到RTA的静态地址映射【Router C】当前路由器提示视图依次输入的配置命令，重要的命令红色突出显示简单说明[Quidway] interface serial 1/0/0[Quidway-Serial1/0/0] link-protocol frame-relay配置封装方式为FR，默认为DTE [Quidway-Serial1/0/0] ip address 202.38.163.253 255.255.255.0[Quidway-Serial1/0/0] fr map ip 202.38.163.251 80配置到RTA的静态地址映射【Router D】当前路由器提示视图依次输入的配置命令，重要的命令红色突出显示简单说明[Quidway]Fr switching 配置作为fr交换机[Quidway] interface serial 1/0/0[Quidway-Serial1/0/0] link-protocol frame-relay配置封装方式为FR，默认为DTE [Quidway-Serial1/0/0] Fr interface-type dce 修改接口类型为dce[Quidway-Serial1/0/0] Fr dlci-switching dlci 50 interface s1/0/1dlci 70配置二层交换路由[Quidway-Serial1/0/0] Fr dlci-switching dlci 60 interface s1/0/2dlci 80配置二层交换路由[Quidway] interface serial 1/0/1[Quidway-Serial1/0/1] link-protocol frame-relay配置封装方式为FR [Quidway-Serial1/0/1] Fr interface-type dce[Quidway-Serial1/0/1] Fr dlci-switching dlci 70 interface s1/0/0 dlci 50[Quidway] interface serial 1/0/2 [Quidway-Serial1/0/2] link-protocol frame-relay [Quidway-Serial1/0/2] Fr interface-type dce[Quidway-Serial1/0/2] Fr dlci-switching dlci 80 interface s1/0/0 dlci 60【提示】1、DLCI号只具有本地意义，非全局参数，需要运营商提供该参数。

帧中继一、帧中继简介1、帧中继协议是一个第二层协议，即数据链路层协议，它工作在OSI参考模型的物理层和数据链路层。

2、虚电路:两个DTE设备（如路由器）之间的逻辑链路称为虚电路（VC），帧中继用虚电路来提供端点之间的连接。

由服务提供商预先设置的虚电路称为永久虚电路（PVC）;另外一种虚电路是交换虚电路（SVC），它是动态设置的虚电路。

3、DLCI:即数据链路标识符（Data-Link Connection Identifier），是在源和目的设备之间标识逻辑电路的一个数值。

帧中继交换机通过在一对路由器之间映射DLCI来创建虚电路。

4、非广播多访问（NBMAL）:指不支持广播包，但可以连接多于两个设备的网络。

5、本地访问速率:连接到帧中继的时钟速度（端口速度），是数据流入或流出网络的速率6、本地管理接口（LMI）:是用户设备和帧中继交换机之间的信令标准，它负责管理设备之间的连接。

维护设备之间的连接状态7、承诺信息速率（CIR）:指服务提供商承诺提供的有保证的速率8、帧中继映射:作为第二层的协议，帧中继协议必须有一个和第三层协议之间建立关联的手段，才能用它来实现网络层的通信，帧中继映射即实现这样的功能，它把网络层地址和DLCI之间进行映射9、逆向ARP:帧中继网中的路由器通过逆向ARP可以自动建立帧中继映射，从而实现IP协议和DLCI之间的映射10、帧中继的分类A、根据配置方式分为:静态和动态B、根据接口方式分为:接口和子接口C、根据连接方式分为:点到点和点到多点11、帧中继链路中，水平分割默认是关闭的。

对于距离矢量动态路由选择协议来说，点到点的链路应该开启水平分割，而点到多点则不必。

使用ip split-horizon可以开启水平分割。

二、帧中继配置实验1、静态接口点到点和点到多点。

实验三 FRAMERELAY 实现
一．拓扑建立
WAN:10.0.3.0/30（掩码：255.255.255.252）
首先通过Boson Network Designer 建立本实验的网络拓扑。

1. 网络设备选取 (略)
2. 网络设备连接 (如图)
二．配置过程
1． 配置路由器R1 (主要部分)
Router （config ）#interface s0 //配置路由器R1串口s0
Router(config-if)#encapsulation Frame-Relay //局部设置状态,配置帧中继协议 Router(config-if)#frame-relay interface-DLCI 102 //配置帧中继DLCI/PVC 号为102
Router(config-if)#ip address 10.0.3.1 255.255.255.252 //配置R1串口s0的IP 地址
●
❍ ⏹
Router(config-if)#frame-relay MAP IP 10.0.3.2 102BROADCAST //把路由通过广播方式通知相邻路由器Router(config-if)#no shutdown //打开s0口
2．配置路由器R2 (类似R1的配置)
3．配置PC1和PC2 (略)
三．连通测试
通过Ping 命令测试PC1和PC2的连通性，结果如下则实验成功。

就像在局域网络里一样，二层地址与三层地址映射有动态，也有静态的。
DLCI（续）
S3
S0
DLCI 201 DLCI 102
S1
Input DLCI 201 102
Input Interface S0 S1
Output DLCI 102 201
Output Interface S1 S0
S2
VC—虚电路
在这里我们指的VC都是PVC。
VC
物理链路
VC VC
Байду номын сангаас
VC的起点和终点是两端设备的DLCI号。
VC是逻辑上的通道，需要在交换设备上（也就是电信端）配置。由于是 逻辑的概念所以可以在一个物理线路上实现多路复用。
DLCI（续）
DLCI号码0--15和DLCI号码1008--1023是保留做特殊用途的。
因此，电信分配给用户的DLCI一般在16--1007中。
s1
192.168.2.2 s0 R2
实验练习
帧中继交换机的配置 R1(config)#frame-relay switching 1、r1(config)#interface serial 0 r1(config-if)#encapsulation frame-relay 2、r1(config-if)#frame-relay intf-type dce 3、r1(config-if)#frame-relay lmi-type ansi 4、r1(config-if)#clock rate 64000
建立Frame-relay硬件连接
CSU/DSU Frame-relay
将路由器或接入服务器直接连接到Frame-relay交换机上。 将路由器或接入服务器直接连接到信道业务单元/数字业务单元上。
