DMM1P15K-F中文资料

  • 格式：pdf
  • 大小：207.54 KB
  • 文档页数：2
元器件交易网 Metallized Radial Leads
Type DMM Polyester Film Capacitors
DC Applications Self Healing
Type DMM radial-leaded, metallized polyester capacitors have non-inductive windings and multi-layered epoxy resin enhancing performace characteristics and humidity resistance. Self healing characteristics prevent permanent shorting due to high-voltage transients. When long life and performance stability are critical Type DMM is the ideal solution.
125% Rated Voltage
1.38
dV/dt—volts per microsecond, maximum
Ratings
Cap. (µF) 0.15 0.22 0.33 0.47 0.68 1.00 1.50 2.20 3.30 4.70 6.80 10.00 0.07 0.10 0.15 0.22 0.33 0.47 0.68 L Max. Catalog T Max. H Max. Part Number Inches (mm) Inches (mm) Inches (mm) 100 Vdc (65 Vac) DMM1P15K–F 0.236 (6.0) 0.394 (10.0) 0.551 (14.0) DMM1P22K–F 0.236 (6.0) 0.414 (10.5) 0.551 (14.0) DMM1P33K–F 0.236 (6.0) 0.414 (10.5) 0.709 (18.0) DMM1P47K–F 0.236 (6.0) 0.473 (12.0) 0.709 (18.0) DMM1P68K–F 0.276 (7.0) 0.551 (14.0) 0.709 (18.0) DMM1W1K–F 0.354 (9.0) 0.591 (15.0) 0.709 (18.0) DMM1W1P5K–F 0.354 (9.0) 0.670 (17.0) 1.024 (26.0) DMM1W2P2K–F 0.433 (11.0) 0.788 (20.0) 1.024 (26.0) DMM1W3P3K–F 0.453 (11.5) 0.788 (20.0) 1.024 (26.0) DMM1W4P7K–F 0.512 (13.0) 0.906 (23.0) 1.221 (31.0) DMM1W6P8K–F 0.630 (16.0) 1.024 (26.0) 1.221 (31.0) DMM1W10K–F 0.709 (18.0) 1.221 (31.0) 1.221 (31.0) 250 Vdc (160 Vac) DMM2S68K–F 0.236 (6.0) 0.394 (10.0) 0.551 (14.0) DMM2P1K–F 0.276 (7.0) 0.394 (10.0) 0.551 (14.0) DMM2P15K–F 0.276 (7.0) 0.433 (11.0) 0.709 (18.0) DMM2P22K–F 0.276 (7.0) 0.473 (12.0) 0.709 (18.0) DMM2P33K–F 0.276 (7.0) 0.512 (13.0) 0.709 (18.0) DMM2P47K–F 0.315 (8.0) 0.591 (15.0) 1.024 (26.0) DMM2P68K–F 0.354 (9.0) 0.610 (15.5) 1.024 (26.0)
NOTE: Other capacitance values, sizes and perfvailable. Contact us.
RoHS Compliant
S ±.06 (±1.5) d Inches (mm) Inches (mm) 0.394 0.394 0.591 0.591 0.591 0.591 0.886 0.886 0.886 1.083 1.083 1.083 0.390 0.390 0.590 0.590 0.590 0.886 0.886 (10.0) (10.0) (15.0) (15.0) (15.0) (15.0) (22.5) (22.5) (22.5) (27.5) (27.5) (27.5) (10.0) (10.0) (15.0) (15.0) (15.0) (22.5) (22.5) 0.024 0.024 0.024 0.024 0.024 0.032 0.032 0.032 0.032 0.032 0.032 0.032 0.024 0.024 0.024 0.024 0.024 0.032 0.032 (0.6) (0.6) (0.6) (0.6) (0.6) (0.8) (0.8) (0.8) (0.8) (0.8) (0.8) (0.8) (0.6) (0.6) (0.6) (0.6) (0.6) (0.8) (0.8)
*Full-rated voltage at 85 °C–Derate linearly to 50%-rated voltage at 125 °C
Dielectric Strength: 150% (1 minute) Dissipation Factor: 1% Max. (25 °C, 1 kHz) Insulation Resistance: 5,000 MΩ x µF 10,000 MΩ Min. Life Test: 1,000 Hours at 85 °C at
RoHS Compliant
L Max. T Max. H Max. S ±.06 (±1.5) d Inches (mm) Inches (mm) Inches (mm) Inches (mm) Inches (mm) 250 Vdc (160 Vac) 0.394 (10.0) 0.670 (17.0) 1.024 (26.0) 0.886 (22.5) 0.032 (0.8) 0.394 (10.0) 0.768 (19.5) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.512 (13.0) 0.866 (22.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.630 (16.0) 1.024 (26.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.630 (16.0) 1.024 (26.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 400 Vdc (200 Vac) 0.236 (6.0) 0.414 (10.5) 0.551 (14.0) 0.394 (10.0) 0.024 (0.6) 0.315 (8.0) 0.433 (11.0) 0.551 (14.0) 0.394 (10.0) 0.024 (0.6) 0.236 (6.0) 0.512 (13.0) 0.709 (18.0) 0.591 (15.0) 0.024 (0.6) 0.256 (6.5) 0.512 (13.0) 0.709 (18.0) 0.591 (15.0) 0.024 (0.6) 0.276 (7.0) 0.551 (14.0) 0.709 (18.0) 0.591 (15.0) 0.032 (0.8) 0.354 (9.0) 0.630 (16.0) 1.024 (26.0) 0.886 (22.5) 0.032 (0.8) 0.354 (9.0) 0.630 (16.0) 1.024 (26.0) 0.886 (22.5) 0.032 (0.8) 0.394 (10.0) 0.709 (18.0) 1.024 (26.0) 0.886 (22.5) 0.032 (0.8) 0.414 (10.5) 0.709 (18.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.473 (12.0) 0.866 (22.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 630 Vdc (250 Vac) 0.236 (6.0) 0.394 (10.0) 0.551 (14.0) 0.394 (10.0) 0.024 (0.6) 0.256 (6.5) 0.453 (11.5) 0.551 (14.0) 0.394 (10.0) 0.024 (0.6) 0.276 (7.0) 0.492 (12.5) 0.551 (14.0) 0.394 (10.0) 0.024 (0.6) 0.315 (8.0) 0.532 (13.5) 0.709 (18.0) 0.591 (15.0) 0.024 (0.6) 0.295 (7.5) 0.492 (12.5) 0.709 (18.0) 0.591 (15.0) 0.024 (0.6) 0.335 (8.5) 0.571 (14.5) 0.709 (18.0) 0.591 (15.0) 0.032 (0.8) 0.374 (9.5) 0.630 (16.0) 0.709 (18.0) 0.591 (15.0) 0.032 (0.8) 0.394 (10.0) 0.670 (17.0) 1.024 (26.0) 0.886 (22.5) 0.032 (0.8) 0.433 (11.0) 0.788 (20.0) 1.024 (26.0) 0.886 (22.5) 0.032 (0.8) 0.512 (13.0) 0.866 (22.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.512 (13.0) 0.866 (22.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.591 (15.0) 1.024 (26.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8) 0.689 (17.5) 1.182 (30.0) 1.221 (31.0) 1.083 (27.5) 0.032 (0.8)

合集下载

P+F安全栅资料

P+F安全栅资料

P+F安全栅及现场总线产品德国Pepperl+Fuchs公司成立于1945年。

1958年，P+F发明的世界首例本安型接近开关及与之世界的隔离式安全栅使工业防爆应用领域发生了全新的变革。

如今，P+F公司已发展成为世界上最大、最有经验的本安接口生产商。

其安全栅品种之丰富、处理特殊应用难题之能力一直处于世界领先地位。

其产品应用遍及石油、天然气、化工、石化、医药等存在易燃易爆危险场所的工业领域。

P+F积极推动本质安全技术面向现场总线时代的新变革。

P+F远程I/O型隔离栅RPI和本安型远程I/O系统IS-RPI已经开始对本安接口的应用产生深远的影响。

P+F的FieldConnex现场总线产品家族包含了将现场总线主机与现场仪表相连接的全套配件产品，包括各种网桥、现场总线配电器、现场总线中继器、现场总线I/O模盒、接线盒、现场总线安全栅、快速接插件等现场总线产品，更使本安防爆的现场总线全面进入实用阶段。

P+F公司的产品不仅符合德国、欧洲和国际（IEC）标准，其专业化的研究和开发工作，还曾经并继续为这些标准的制定提供依据。

P+F公司的所有生产和开发机构均获得ISO9001质量保证体系认证。

其产品还获得包括美国（FM）、中国（NEPSI）等世界诸多国家的防爆认证。

为确保完善的就近服务，P+F公司的过程自动化部（PA）和工厂自动化部（FA）在世界各主要国家和地区设立子公司和办事处。

在中国，P+F公司在北京、上海设有代表处和子公司，并在广州等全国各主要大城市设有办事机构。

P+F公司不仅仅是防爆技术专家，其经验和创造力还从其产品本身延伸至系统配套方面。

本样本将详述P+F齐纳栅、隔离栅与DCS和ESD控制系统配合的典型方案，并提供现场总线的配电、防爆和连接的典型方案。

P+F公司备有安全栅产品的详细的原版书面样本和CD-ROM样本及多种应用指南。

P+F 隔离栅的优势：轨道供电大部分隔离栅需要供电.当隔离栅使用数量较大时，给隔离栅配电不是一件轻松的工作.为了简化隔离栅的配电，P+F公司发明了轨道供电方式。

成都兢志成电子科技有限公司 JZCET PID风机调速终端用户手册 V3.0说明书

成都兢志成电子科技有限公司 JZCET PID风机调速终端用户手册 V3.0说明书


10.2 查询风机故障信息(02 功能码，寄存器地址 0001) 指令格式：调速器地址 02 00 01 00 04 CRC16 调速器返回：调速器地址 02 01 0x CRC16 0x 代表 4 个风机的状态，0x 对于的二进制式为 0000 0000，这里的低 4 位就对应 4 个风扇， 从右往左，最右位对应 1 号风扇，第 4 位对应 4 号风扇； 0 表示风扇故障，1 表示风扇正常
数码面板实时显示当前温度，带 4 个按键，通过按键可以设置调速器的所有参数 待机状态下，按 MODE 键可进入配置/切换参数项，配置时按↕键可以调整数值，OK 键确认
*设置参数时，每设置一项参数（改变了参数值），都必须按一次 OK 键确认，再设下一项。
数显代号 Lxx Hxx Axx Pxx
Fxx
参数释义 风机启动温度 风机全速温度
主要变更内容
初始版本 细节描述优化 增加风扇转速检测、PWM 频率调节相关描述
日期
2017-09 2021-05 2023-02
2
成都兢志成电子科技有限公司
Tel:028-66570969/18227618314
1.功能概述：
工业级技术方案，采用 ARM 内核单片机作为主控芯片，带温度显示，调速器通过检测到的温 度来控制风机转速，温度越高，转速越快，当温度低于启动温度时，风机关停或维持最小转 速，高于启动度时，风机低速运行，如果温度持续升高，风机转速也慢慢升高，当温度升到 设置的全速温度时，风机变为全速运转，当温度开始下降，风机转速也自动下降，以此循环 工作；调速器支持 RS485 串口通信，通过串口协议可以控制风机转速、配置/查询调速器参 数/状态，串口指令遵循 modbus-rtu 协议，风机转速 0-100%可调，带风机故障检测功能， 当风机异常停转时，继电器输出信号。
PC817C SMD-4P封装C档光耦中文数据书册

PC817C SMD-4P封装C档光耦中文数据书册


REV 1.0 2021 JAN PAGE:1/7
PC817
● 最大绝对额定值 (常温=25℃) Max Absolute rated Value (Normal Temperature=25℃)
参数 Parameter
符号 Symbol
额定值 Rated Value
顺向电流 Forward Current
40~60%R.H. 5×1010 1×1011 ---
Ω
Transforming Characteristics
电容量 capacotance
Cf
V=0, f=1MHz --- 0.6 1 pF
VCE=5V,
转换频率 Transforming Frequency
fc
IC=2mA
--- 80 --- kHz
RATING AND CHARACTERISTIC CURVES (PC817)
REV 1.0 2021 JAN PAGE:6/7
Outline Dimensions 外形尺寸
4-pin DIP 4-pin DIP (M Type) 4-pin SMD
Unit: mm (inch)
REV 1.0 2021 JAN PAGE:7/7
PC Ptot Viso VIOTM VIORM
150 200 5,000 6,000 630
工作温度 Working Temperature 存贮温度 Deposit Temperature *2 焊锡温度 Soldering Temperature
Topr
-55 to + 110
Tstg
-55 to + 125
集极电流 Collector Current

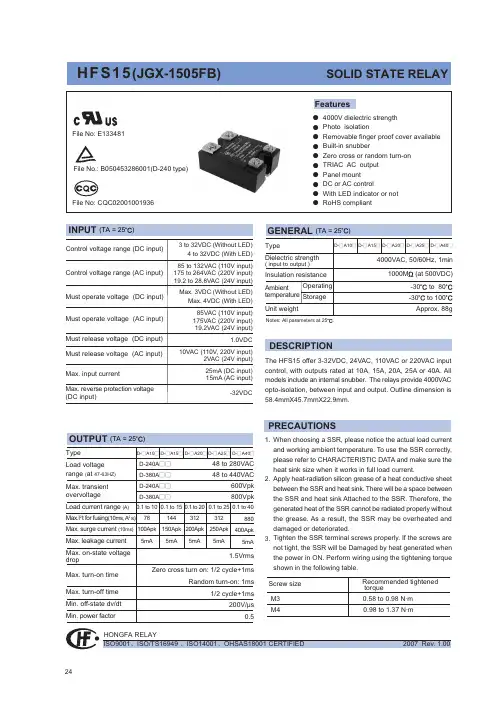

HFS15中文资料
