发变组保护装置试验报告

发变组保护装置校验维护总结一、引言发变组保护装置是电力系统中重要的保护控制设备，对于电力系统的安全运行起着至关重要的作用。

为了确保发变组保护装置的正常运行和可靠性，需要进行定期的校验和维护工作。

本文将对发变组保护装置校验维护进行总结，以期提高电力系统的安全稳定运行。

二、校验工作1. 定期检查定期检查是发变组保护装置校验的基础工作，主要包括外观检查、接线检查和设备状态检查。

外观检查要求仔细观察装置外壳是否完好，有无异物或损坏现象；接线检查需要检查接线端子是否松动或腐蚀；设备状态检查包括检查指示灯、显示屏和按钮是否正常工作。

2. 测试校准测试校准是保证发变组保护装置准确可靠的重要环节。

根据装置的技术规范和标准，进行各种测试，如整定值测试、动作时间测试、动作特性测试等。

同时，还需对装置的测量仪表进行校准，确保测试结果的准确性。

3. 软件升级随着电力系统的发展和技术的进步，发变组保护装置的软件也需要不断升级，以满足系统的需求。

校验工作中，需要对装置的软件进行检查，并及时进行升级，以提高装置的功能和性能。

三、维护工作1. 清洁维护保持发变组保护装置的清洁是维护工作的基本要求。

定期清洁装置的外壳和内部组件，防止灰尘和湿气对装置产生不良影响。

同时，要注意清洁时使用合适的工具和方法，避免对装置造成损坏。

2. 紧固维护发变组保护装置中存在大量的接线和连接件，需要定期进行紧固维护，防止由于松动引起的故障。

维护时应仔细检查各个连接件的紧固情况，并进行必要的调整和固定。

3. 防护维护发变组保护装置通常安装在机房或变电所内，需要保护装置免受灰尘、湿气、腐蚀等环境因素的侵害。

维护工作中，应及时检查防护措施的有效性，并进行必要的修复和更换。

四、总结通过对发变组保护装置的定期校验和维护工作，可以确保其正常运行和可靠性。

校验工作包括定期检查、测试校准和软件升级，维护工作包括清洁维护、紧固维护和防护维护。

这些工作的完成将提高电力系统的安全稳定运行，保护设备和人员的安全。

1号发变组保护带开关传动试验方案批准：审核：校核：编制：2016年10月9日一、试验目的验证发变组保护动作时，2201开关、灭磁开关、高厂变分支开关能正确动作，相应开关保护跳闸回路正常可靠。

二、试验内容1、在发变组保护A柜用发电机差动保护传动2201主开关、灭磁开关、6kV 61A1开关、6kV 61B1开关跳闸。

2、在发变组保护A柜用高厂变低压侧A分支零序过流Ⅰ段保护传动6kV 61A1开关跳闸。

3、在发变组保护B柜用高厂变低压侧B分支零序过流Ⅰ段保护传动6kV 61B1开关跳闸。

4、在主变本体用按动瓦斯继电器重瓦斯探针传动2201主开关、灭磁开关、6kV 61A1开关、6kV 61B1开关保护跳闸。

3.模拟2201主开关防跳功能。

三、试验仪器：博电PW466E继电保护校验仪；四、试验措施及步骤1、办理工作票及二次安全措施票。

2、检查#1发变组保护A、B、C柜装置、故障录波装置正常无报警。

检查22011、22012隔离开关在分闸位置。

3、热工专业在DEH柜内将2201断路器端子箱来的K01a、K01b、K02a、K02b、K03a、K03b三对接点解开，在DEH上将并网信号强制为0。

4、由运行人员将6kV 61A1开关、61B1开关操作至试验位，检查开关及保护装置无异常；将#1机励磁调节柜内控制电源空开Q15、Q25及24VDC电源空开Q51送电，检查励磁调节装置正常，将励磁系统控制方式设置为就地控制；将主变高压侧2201开关就地操作箱内操作电源送电，将2201主开关转换开关转至远方位。

5、保护人员在发变组保护A柜投入“投发电机差动保护”、“投高厂变A分支后备保护”功能压板，投入“跳2201开关I”、“跳61A1开关”、“跳61B1开关”、“闭锁A分支切换”、“闭锁B分支切换”、“跳灭磁开关”出口压板，其它功能压板及跳闸出口压板全部退出；在发变组保护B柜投入“投高厂变B分支后备保护”功能压板，投入“跳2201开关Ⅱ”、“跳A分支61A1开关”、“跳B分支61B1开关”、“闭锁A分支切换”、“闭锁B分支切换”、“跳灭磁开关”出口压板，其它功能压板及跳闸出口压板全部退出；解除发变组保护A柜1ND17、B 柜2ND17端子的启动失灵回路接线。

1号发变组保护A柜校验报告2、采样检查3、定值整定按机组系统设备参数整定各点号定值，整定后查看定值是否正确。

正确4、保护功能校验4.1、发电机差动保护4.1.2、制动特性测试4.2、发电机匝间保护整定值：纵向零序电压：3Uo=2.0V 动作时间：T=0.150S整定值：低电压：U1=70V 负序电压U2=4.6V4.4、发电机定子过负荷整定值：定时限电流：I=4.13A 动作时间T=8S4.5、发电机定子负序过负荷整定值：定时限电流：I=0.39A 动作时间T=8S4.6、发电机转子过负荷整定值：定时限电流：I=1A 动作时间T=1.5S4.7、发电机基波定子接地保护4.8、发电机三次谐波定子接地保护4.9、低励失磁保护整定值：励磁低电压：U=98.7 机端低电压：U=90V4.10、发电机失步保护4.11、励磁变速断保护4.14、过激磁整定值：过激磁反时限上限：1.2 过激磁反时限下限：1.94.16、发电机起停机保护整定值：起停机零序电压：3Uo=5.5V 起停机零序过压延时：T=1.0S4.17、误上电4.19、发电机转子接地4.19.1、转子一点接地4.20、主变差动4.20.1、主变差动速断4.20.2、主变比率差动整定值：4.21、主变间隙保护4.23、主变零流保护4.23.1、主变零流1段4.23.2、主变零流2段4.24、主变启动通风整定值：主变启动通风电流：I=3A 启动通风延时：T=2S4.25、主变过负荷4.26、厂高变差动4.27、厂高变高压复压过流整定值：过流：I=2A 低电压：U1=60V 负压：U2=4.5V4.28、A分支速断整定值：过流：I=1.3A 低电压：U1=60V 负压：U2=4.5V 过流延时:T1=1S4.30、B分支速断整定值：速度电流：I=3A4.31、B分支复压过流整定值：过流：I=1.3A 低电压：U1=60V 负压：U2=4.5V4.32、A分支低压侧零流整定值：零流1段：3Io=1A T=0.8S整定值：零流1段：3Io=1A T=0.8S4.34、厂变过负荷4.36、主变高压侧TV断线主变高压侧电压均小于18V，且任一相电流大于0.3A，检查三相TV断线告警正常4.37、厂变分支TV断线主变高压侧电压均小于18V，且任一相电流大于0.3A，检查三相TV断线告警正常5、开入信号检查装置保护硬压板检查检验依据：保护硬压板检查时要按照断开和闭合硬压板两种状态，通过管理机浏览开关量变位是否置“1”或“0”，同时检查装置报文是否同保护压板名称及投入或退出状态一致。

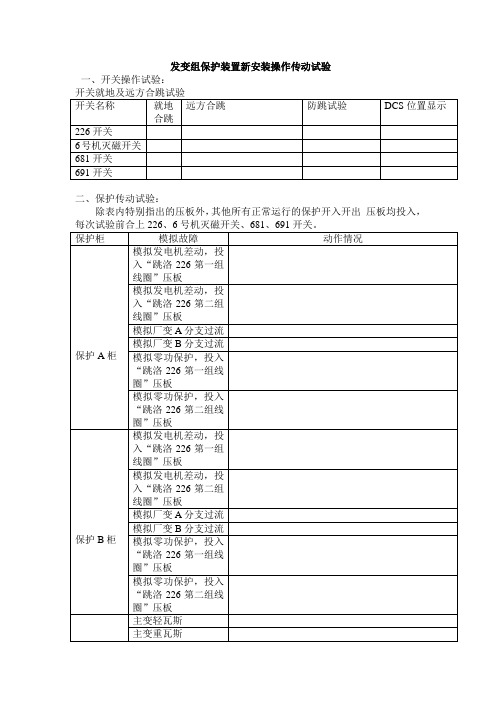

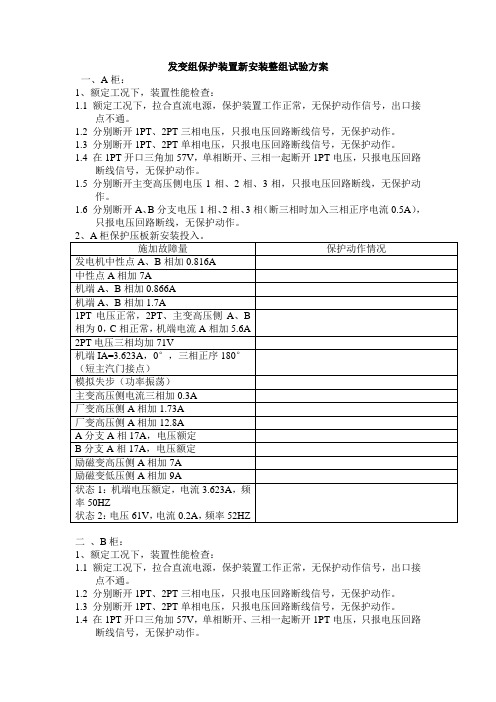

发变组保护装置新安装整组试验方案
一、A柜：
1、额定工况下，装置性能检查：
1.1 额定工况下，拉合直流电源，保护装置工作正常，无保护动作信号，出口接
点不通。

1.2 分别断开1PT、2PT三相电压，只报电压回路断线信号，无保护动作。

1.3 分别断开1PT、2PT单相电压，只报电压回路断线信号，无保护动作。

1.4 在1PT开口三角加57V，单相断开、三相一起断开1PT电压，只报电压回路
断线信号，无保护动作。

1.5 分别断开主变高压侧电压1相、2相、3相，只报电压回路断线，无保护动
作。

1.6 分别断开A、B分支电压1相、2相、3相（断三相时加入三相正序电流0.5A），
只报电压回路断线，无保护动作。

二、B柜：
1、额定工况下，装置性能检查：
1.1 额定工况下，拉合直流电源，保护装置工作正常，无保护动作信号，出口接
点不通。

1.2 分别断开1PT、2PT三相电压，只报电压回路断线信号，无保护动作。

1.3 分别断开1PT、2PT单相电压，只报电压回路断线信号，无保护动作。

1.4 在1PT开口三角加57V，单相断开、三相一起断开1PT电压，只报电压回路
断线信号，无保护动作。

1.5 分别断开主变高压侧电压1相、2相、3相，只报电压回路断线，无保护动
作。

1.6 分别断开A、B分支电压1相、2相、3相（断三相时加入三相正序电流0.5A），
只报电压回路断线，无保护动作。

编号：_______________糯扎渡电厂#8机组保护定检及传动试验报告试验结论：合格批准：生技部审核：审核：校核：编写：工作负责人：闫兴建工作班成员：刘东、郑霜糯扎渡电厂运维部2015年03月25日糯扎渡电厂#8发变组保护A、B、C柜装置定检试验报告一、检修时间：2015 年03月14日到2015年03月18日二、检修性质：发变组保护A、B、C柜装置检修三、检修标准GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB/T 7261-2008 《继电保护和安全自动装置基本试验方法》DL/T 995-2006 《继电保护和电网安全自动装置检验规程》DL/T 770-2001 《微机变压器保护装置通用技术条件》四、设备参数五、检修项目六、检查结果1、外观及回路检查七、试验结果1.1发变组保护A柜发电机保护装置1.1.1装置外观检验：1.1.2二次回路绝缘检查：注意：回路绝缘数据见附件一。

1.1.3装置上电检查：1.1.4软件检查：1.1.5 装置开入量检查：1.1.6 装置零漂检验：1.1.6.1电流零漂检验：1.1.6.2 电压零漂采样检验：1.1.7装置采样精度检验：1.1.7.1 电流采样检验：1.1.7.2电压采样检验：1.1.8定值检验：1.1.8.1发电机差动：1）启动值：（定值：I cdqd =0.3Ie，机端Ie=0.77A，中性点一、二分支Ie=0.77A）2）比率制动：（定值：比率制动起始斜率--K bl1=0.07，比率制动最大斜率--K bl2=0.50）3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机差动保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.2发电机裂相横差保护：（裂相差动启动定值0.3Ie，裂相差动速断定值 4.0 Ie，Ie=0.77A）1）启动定值检验：2）比率制动：（比率制动起始斜率Kbl1=0.10，比率制动最大斜率Kbl2=0.50, 发电机中性点额定电流0.77 A）3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机裂相横差保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.3发电机匝间保护：1）定值检验2）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机匝间保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.4发电机过电压保护：1）动作值检验：2）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机过电压保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.5开关失灵保护：1）定值检验2）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机开关失灵保护动作，检验以下对应出口接点是否可靠闭合)a）开关失灵一时限b）开关失灵二时限1.1.8.6励磁后备保护：2）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟励磁后备保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.7传动试验1）模拟发电机差动保护动作，保护出口跳开808、灭磁开关、启动808开关失灵、启动停机，动作行为及信号正确；2）模拟发电机开关失灵二时限保护动作，保护出口跳开5041、5042开关，动作行为及信号正确。

发变组保护装置校验维护总结根据《发变组保护装置校验维护总结》，我们总结了以下几个方面的内容：1. 校验维护目的：我们进行发变组保护装置校验维护的目的是为了确保发变组运行过程中的安全稳定性，防止发生事故和故障，并及时发现和解决潜在问题。

2. 校验维护内容：校验维护的内容主要包括对发变组保护装置参数的校验和维护，包括电流、电压、频率等参数的测量和调整；故障检测和定位；软件版本升级；设备绝缘检测等。

3. 校验维护方法：校验维护通常使用仪器设备进行，如电压表、电流表、频率表等，通过测量和比较实际数值与设定值的差异，来判断装置是否正常工作。

针对不同的装置，使用相应的测试方法和工具。

4. 校验维护结果：校验维护后，需要对测试结果进行分析和记录，以便后续跟踪和比对。

如果存在问题，需要及时进行修复和调整，并进行再次测试，直到达到要求的标准和指标。

5. 校验维护注意事项：在进行发变组保护装置校验维护时，需要注意安全防护措施，如佩戴绝缘手套、绝缘鞋等，确保人员的安全。

同时，需要遵循操作规程，按照正确的步骤进行操作，避免误操作导致事故。

总结以上几个方面，可以帮助我们更好地进行发变组保护装置校验维护工作，保障电力系统的安全稳定运行。

6. 校验维护周期：校验维护的周期可以根据装置的使用情况和要求来确定，一般建议每年进行一次全面的校验维护，并根据实际情况进行定期巡检和维护。

7. 检测记录和报告：在进行发变组保护装置校验维护时，需要详细记录测试过程、结果和维护情况，做好相关的报告，以备后续参考和分析。

这些记录和报告对于日后的维护工作、故障排查和系统改造等都有重要的参考作用。

8. 故障处理和优化建议：在进行发变组保护装置校验维护时，如果发现装置存在故障或性能不佳的问题，需要及时进行修复和调整，并提出相应的优化建议。

这些建议可以涉及装置的参数调整、设备的更换升级、保护策略的优化等方面，以提高装置的可靠性和性能。

9. 人员培训和技能提升：为了能够正确进行发变组保护装置校验维护工作，需要确保相关人员具备足够的专业知识和技能。

湖南省XXXX发电厂技术工作（方案、措施、汇报、请示、总结）报告题目：#1发-变组保护改造可行性研究报告编写：初审：审核：审定：批准：2003年11月7 日#1发-变组保护改造可行性研究报告一、前言（一）项目名称：#1发-变组保护改造（二）项目性质：技术改造（三）可研编制人：（四）项目负责部门：（五）项目负责人：二、项目提出的背景及改造的必要性（一）承担可行性研究的单位：大唐XXXX发电厂控制部（二）项目提出的背景：原保护装置运行有8年，接近寿命期、抗干扰性能差，转子一点接地保护误发信号。

（三）项目进行的必要性：#1发-变组目前所配的保护装置系国电南京电力自动化设备厂引进瑞士西门子技术生产的集成电路保护，从8年来的运行情况来看，该保护装置动作的可靠性较低，调试维护工作量又大，不改造将不利于#2机组的安全运行。

（四）保护装置基本情况：1、装置名称：集成电路主设备继电保护装置2、制造商：南京电力自动化设备厂。

3、技术参数：额定交流电压：100V额定交流电流： 5A逆变稳压电源直流电压：220V/110V逻辑回路直流电压：+ 15V出口信号回路直流电压：+24V4、投产日期：1995年12月5、运行简历：运行8年来，#1发-变组保护共动作10次，正确动作6次，误动4次。

（五）存在的问题今年的调试情况已反应出一些保护插件的元器件电气特性变差。

这种隐患将严重影响着保护装置的正确动作。

（六）需要通过技术改造解决的问题：1、保护装置的抗干扰问题。

2、装置调试工作量大。

3、保护可靠性。

三、方案论证：（一）、方案描述：拆除原有发-变组集成电路保护，改造更换为微机保护。

（二）、预期达到的效果：1、增强保护的抗干扰能力。

2、减少维护调试的工作量。

3、提高保护动作的可靠性。

（三）、可能的设计方案：南京南瑞公司的微机保护、国电南自的微机保护、许继公司的微机保护、GE公司的微机保护。

（四）、施工方案：拆除原有集成电路保护后，改造更换为新的微机保护。

华能糯扎渡电厂5号发变组A、B、C柜保护装置定检试验报告工作人员：邹志平、刘德宇、徐飞、刘敏编写：邹志平审核：审定：批准：糯扎渡水电厂2014年04月19日1 试验结果1.1 发变组保护A柜发电机保护装置1.1.1装置外观检验：1.1.2装置绝缘检查：1.1.3装置上电检查：1.1.4软件检查：1.1.5 装置开入量检查：1.1.6 装置零漂检验：1.1.6.1电流零漂检验：1.1.6.2 电压零漂采样检验：1.1.7装置采样精度检验：1.1.7.1 电流采样检验：1.1.7.2电压采样检验：1.1.8定值检验：1.1.8.1发电机差动：1）启动值：（定值：I cdqd =0.3Ie，机端Ie=0.77A ，中性点一、二分支Ie=0.77A）2）比率制动：（定值：比率制动起始斜率--K bl1=0.07，比率制动最大斜率--K bl2=0.50）3）差动速断：（定值：4Ie）:4）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机差动保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.2发电机裂相横差保护：（裂相差动启动定值0.3Ie，裂相差动速断定值4.0 Ie，Ie=0.77A）1）启动定值检验：2）比率制动：（比率制动起始斜率Kbl1=0.10，比率制动最大斜率Kbl2=0.50, 发电机中性点额定电流0.77 A ）3）差动速断：（定值：4Ie）4）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机裂相横差保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.3发电机匝间保护：1）定值检验2）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机匝间保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.4发电机复压过流保护：1）过流Ⅰ段：（经复合电压闭锁）2）过流Ⅱ段：（经复合电压闭锁）3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机复压过流保护动作，检验以下对应出口接点是否可靠闭合)a）过流Ⅰ段、Ⅱ段一时限b）过流Ⅱ段二时限1.1.8.5发电机阻抗保护：1)定值检验：2）阻抗圆.测试结果：3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机阻抗保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.6外加电源定子接地保护：1）定值检验：2）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机定子接地保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.7定子过负荷：1）定时限动作值检验：（定子绕组热容量=150，散热效应系数=1.03）2）反时限动作值检验：（反时限启动电流定值：0.89A，上限延时定值：0.50s）3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机定子过负荷保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.8发电机负序过负荷：1）定值检验：2）反时限动作值检验：（启动电流：0.08A；上限时间定值：0.50s；转子发热常数40.0）3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机负序过负荷保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.9发电机失磁保护：1）动作值检验：2）阻抗圆测试结果：3）动作出口及信号接点检验：(投入相应保护功能压板和出口压板，模拟发电机失磁保护动作，检验以下对应出口接点是否可靠闭合)1.1.8.10失步保护： 1）动作值检验整定值:正向阻抗 12.55Ω反向阻抗 22.43Ω 主变阻抗9.41Ω 透镜角 120° 灵敏角85° 区内失步计数 2 区外失步计数 15试验时，在机端加入三相电压40 V ∠φ和三相电流4 A ∠0°（保证φ=85°时机端测量阻抗可靠在区内即可。

＃1发变组保护WFB-800调试报告（大修）#1发变组微机保护装置许继WFB-800系列调试报告南阳方达发电运行有限公司2011年4月IWFB-800系列微机发变组成套保护装置调试大纲WFB-800微机发变组保护装置调试报告 1. 试验仪器1.1 微机继电保护试验仪或其他继电保护试验仪器，应能输出三相电流、三相电压，相位、频率可调，应具有移相及谐波迭加功能，否则某些性能无法进行测试; 1.2 试验仪器为:(新加坡三泰微机保护试验仪)。

2. 试验注意事项2.1 了解现有一次设备运行工况，在调试过程中不误跳运行设备;(备62A、备62B开关在合，备用分支有电流，A、B柜803保护不能退出运行) 2.2实验人员戴手套作业，禁止带电插拔装置插件，不触摸插件电路，需插拔时，必须关闭电源;2.3使用的微机保护试验仪必须与屏柜可靠接地;2.4 检查A、B柜竖排端子排回路哪些回路有电压、电流，保证直流回路不短路，PT回路不短路，CT回路不开路;(备用A分支、备用B分支有电流，高厂变A分支、高厂变B分支有电压) 2.5将A、B柜竖排端子排中不运行的CT回路、PT回路联片打开，将A、B柜不运行的保护压板均退出;2.6检查集控控制屏台快切连锁开关在断开;2.7调试过程中禁止使用通道校正功能，不允许更改此项系数，只记录。

2.8将A、B柜跳母联第一线圈、跳母联第二线圈出口回路拆除，即拆除竖排端子排3X:5，3X:7，3X:45，3X:47外回路接线。

3. 试验前准备3.1 试验前详细阅读《WFB-800系列微机型发变组成套保护装置说明书》及调试大纲。

3.2 清扫检查对机柜整体进行清扫，严禁用任何溶剂进行清洗，应先用电吹风进行吹灰，然后用软毛刷轻刷，再吹净。

对机柜内背板插座、端子只可用电吹风进行吹灰，不能用任何物体碰触，吹灰时应从上往下，从后往前吹，对柜子其他部位吹灰在前，对机箱吹灰在后。

机箱内部如果不是脏污严重，尽可能不随意打开机箱，插拔插件。
