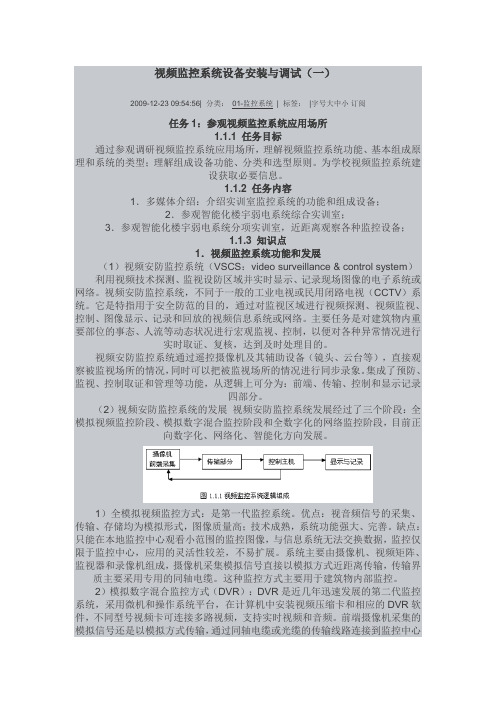

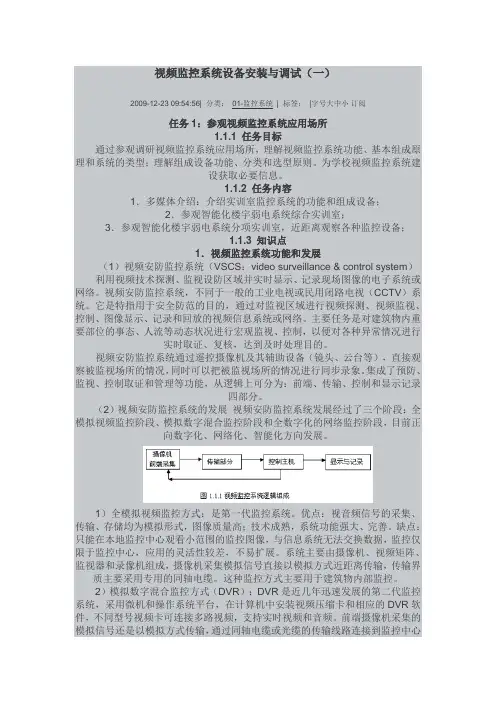

视频监控系统设备安装与调试（一）2009-12-23 09:54:56| 分类：01-监控系统| 标签：|字号大中小订阅任务1：参观视频监控系统应用场所1.1.1 任务目标通过参观调研视频监控系统应用场所，理解视频监控系统功能、基本组成原理和系统的类型；理解组成设备功能、分类和选型原则。
为学校视频监控系统建设获取必要信息。
1.1.2 任务内容1．多媒体介绍：介绍实训室监控系统的功能和组成设备；2．参观智能化楼宇弱电系统综合实训室；3．参观智能化楼宇弱电系统分项实训室，近距离观察各种监控设备；1.1.3 知识点1．视频监控系统功能和发展（1）视频安防监控系统（VSCS：video surveillance & control system）利用视频技术探测、监视设防区域并实时显示、记录现场图像的电子系统或网络。
视频安防监控系统，不同于一般的工业电视或民用闭路电视（CCTV）系统。
它是特指用于安全防范的目的，通过对监视区域进行视频探测、视频监视、控制、图像显示、记录和回放的视频信息系统或网络。
主要任务是对建筑物内重要部位的事态、人流等动态状况进行宏观监视、控制，以便对各种异常情况进行实时取证、复核，达到及时处理目的。
视频安防监控系统通过遥控摄像机及其辅助设备（镜头、云台等），直接观察被监视场所的情况，同时可以把被监视场所的情况进行同步录象。
集成了预防、监视、控制取证和管理等功能，从逻辑上可分为：前端、传输、控制和显示记录四部分。
（2）视频安防监控系统的发展视频安防监控系统发展经过了三个阶段：全模拟视频监控阶段、模拟数字混合监控阶段和全数字化的网络监控阶段，目前正向数字化、网络化、智能化方向发展。
1）全模拟视频监控方式：是第一代监控系统。
优点：视音频信号的采集、传输、存储均为模拟形式，图像质量高；技术成熟，系统功能强大、完善。
缺点：只能在本地监控中心观看小范围的监控图像，与信息系统无法交换数据，监控仅限于监控中心，应用的灵活性较差，不易扩展。
摄像机镜头云台解码器接线说明：
摄像机：220V供电与解码器电源线（解码器中自带）并接到解码器220V端口，
2、三可变镜头接线规则：
绿白黑并线后接到解码器图左下角端子COM
黄线接解码器左下角端子Z
红线接解码器左下角端子I
棕线接解码器左下角端子F
解码器A接控制线正极对应录像机485接线柱A
解码器B接控制线正极对应录像机485接线柱B
3、云台接线规则
详见云台底部标签六芯线分别对应解码器右下角六组接线端子
4、解码器地址协议波特率设置方法
图左上角红色拨码开关1-9位1、2、3位默认设置位2400对应录像机波特率
4-9位为地址码，详情见解码器说明书4页设置样机地址为1 。
协议自动识别。
云台、解码器、镜头、转换器的安装方法变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输; （更多技术资料请加ＱＱ索取1711697636）以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
但是，对于出入行的新手而言，面对几十、几百甚至上千个接线端，确实有点头大。
我们现在对一组普通的设备的安装接线方法进行讲解，希望能对大家有所帮助。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：第一步：把变倍镜头或一体机、云台的电缆接入解码器(不可带电操作!!!)：参照镜头或一体机、云台的说明书、标签，对照解码器的接线图，仔细准确地把所有电缆接入解码器的接线端子，两者的接口必须完全对应连接。
注意：线头根据接线端子的尺寸做到芯线与接线柱接触良好、牢固，芯线不外露。
做好在安装前先把以上设备检测后再实际安装。
(以经济型解码器为例) 。
第二步：接出摄像机电源、云台电源、设定地址码和波特率开关：根据镜头或摄像机、云台的要求，从解码器的电源输出端接出摄像机电源并调整云台的电源，并根据主机的设定或压缩卡的设定，调整好地址码和波特率。
接入220V电源线。
最后接出485控制线：正负极必须完全对应。
调整主机、加电测试将485控制器的连接线接入主机的COM1或COM2口，调整主机的相关参数，全部安装完毕后，再次检查接线端口和电源、电压，确认无误后，给解码器加电测试，以下的设置以8008软件为例：选择摄像机的控制端口：变倍镜头或变倍摄像机(一体机)，可以实现焦距、光圈、远近的监控画面变化;云台可以实现左右、上下、自动等监控位置变化;解码器可以把变倍镜头(或一体机)、云台、报警信号等控制信号与主机之间进行双线互相传输;以前和现在我们使用云镜控制器进行操作，除了简单的操作方法外，大量的电缆消耗、布线的复杂性、不能异地控制等缺点，使得现在的监控工程基本抛弃了云镜控制器的使用，95%以上的工程使用解码器(板)技术实现云镜控制，布线简单、操控方便、容易维护。
监控系统的安装与调试指南随着科技的不断发展，监控系统在各个领域的应用越来越广泛。
无论是家庭、商业还是工业环境，监控系统都扮演着至关重要的角色。
为了确保监控系统的正常运行，正确的安装和调试是至关重要的。
本文将为您介绍监控系统的安装与调试指南，帮助您顺利完成监控系统的部署工作。
一、准备工作在开始安装监控系统之前，首先需要进行一些准备工作。
首先，确保您已经购买了符合需求的监控设备，包括摄像头、录像机、监控软件等。
其次，对监控系统的布局进行规划，确定摄像头的位置和数量，以及监控软件的安装位置。
最后，准备好必要的安装工具，如螺丝刀、电钻等。
二、安装摄像头1. 确定摄像头的安装位置，选择合适的安装高度和角度，确保能够覆盖需要监控的区域。
2. 使用螺丝刀将摄像头固定在安装位置上，确保摄像头安装牢固。
3. 连接摄像头的电源线和视频线，将视频线连接到录像机或监控软件所在的设备上。
三、安装录像机1. 将录像机放置在通风良好的位置，避免灰尘和高温对设备造成影响。
2. 将摄像头的视频线连接到录像机上相应的通道，确保连接正确无误。
3. 将录像机的电源线插入电源插座，开启录像机的电源开关，待录像机启动完成后进行下一步操作。
四、安装监控软件1. 根据监控软件的安装说明，将软件安装到指定的设备上，如电脑、手机等。
2. 打开监控软件，按照软件提示进行设置，包括添加摄像头、设置录像参数等。
3. 测试监控软件的功能，确保能够正常显示摄像头的画面和录制视频。
五、调试监控系统1. 调整摄像头的焦距和视角，确保监控画面清晰可见。
2. 测试监控系统的录像功能，检查录像文件的保存位置和清晰度。
3. 测试监控系统的远程访问功能，确保能够通过手机或电脑远程查看监控画面。
4. 检查监控系统的报警功能，设置合适的报警参数，确保能够及时发现异常情况。
六、注意事项1. 在安装和调试监控系统时，务必注意安全，避免触电和设备损坏的风险。
2. 定期检查监控系统的运行状态，及时清理摄像头镜头和录像机的灰尘。

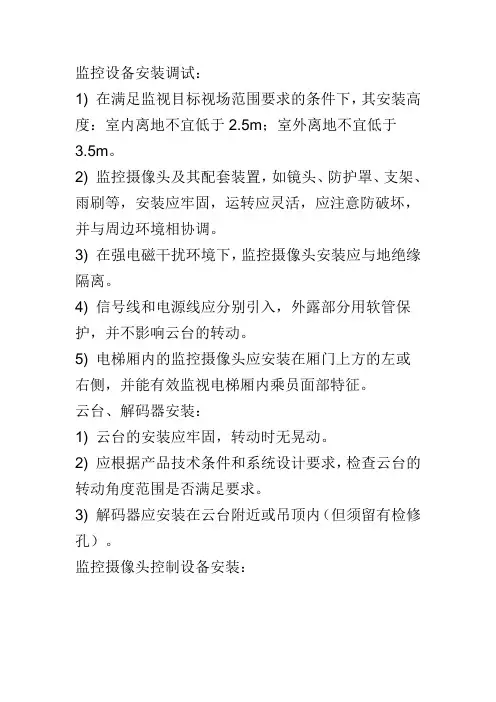

监控设备安装调试：1) 在满足监视目标视场范围要求的条件下，其安装高度：室内离地不宜低于2.5m；室外离地不宜低于3.5m。
2) 监控摄像头及其配套装置，如镜头、防护罩、支架、雨刷等，安装应牢固，运转应灵活，应注意防破坏，并与周边环境相协调。
3) 在强电磁干扰环境下，监控摄像头安装应与地绝缘隔离。
4) 信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。
5) 电梯厢内的监控摄像头应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。
云台、解码器安装：1) 云台的安装应牢固，转动时无晃动。
2) 应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求。
3) 解码器应安装在云台附近或吊顶内（但须留有检修孔）。
监控摄像头控制设备安装：1) 控制台、机柜（架）安装位置应符合设计要求，安装应平稳牢固、便于操作维护。
机柜架）背面、侧面离墙净距离应符合维修要求。
2) 监控摄像头所有控制、显示、记录等终端设备的安装应平稳，便于操作。
其中监视器（屏幕）应避免外来光直射，当不可避免时，应采取避光措施。
在控制台、机柜（架）内安装的设备应有通风散热措施，内部接插件与设备连接应牢*。
3) 控制室内所有线缆应根据设备安装位置设置电缆槽和进线孔，排列、捆扎整齐，编号，并有永久性标志很多的建筑为了保障安全，都会安装一些监控设备。
监控安装一般都是专业的公司进行，主要分为五个步骤，下面就来简单的介绍一下。
第一步：北京监控工程决定现有电脑加装监控卡，还是嵌入式硬盘录像机做您的监控主机;使用电脑加装监控卡，整体投入比较低，适用于熟悉电脑安装、有专业人员值守、功能要求比较多的场所。
电脑需要24小时开机；使用嵌入式硬盘录像机不需要专业知识、不需要值守、操作非常简单，像使用VCD一样方便；第二步：决定需要几个摄像机，并确定每个摄像机的监视范围和影像品质先决定监视用摄像机数目，再根据具体的情况确定摄像机的镜头监视范围：必须要明确摄像机到监控点的距离和需要监控的面积，大家可以根据下面的公式得出大致的镜头参数。
云台的调试与安装基本功能一．产品概述0.1 各安装环境适用机型：户外型球机、室内型球机。
0.2 适配一体机：SONY、LG、CNB等。
0.3 适用机型：Pelco-P Pelco-D0.4 可选快球外观：P型外罩、S型外罩、S型嵌入式室内罩等二．高速球的安装及连接0.1 高速球的安装及布线须由具备专业资质的人员进行0.2 安装高速球之前用户必须使用符合规范的相关线缆及连接器件布线，否则不但会影响到快球的操控、画质，严重时可能造成安全隐患。
0.3 电源连接使用三针插座，左右良心分别连接A C24V电源线。
0.4 关于球机的485连接，485信号线连接使用二针插座，试机时如不能控制球机请将极性反转连接后再试。
0.5 连接视频线缆三．球机的初始设置0.1 球机协议设置：在下列表中，标签“1”表示拨码开关位为ON状态；标记“0”表示薄码开关位为OFF状态。
0.2波特率设置：0.3 球机地址码号设置：在同一个系统中，不能有重复的地址码编码。
解码器上面的地址开关和球机上的地址设置方式如下：表中“1”表示开关ON；“0”表示开关OFF。
备注：计算方式如下2进制（2n+1）四．关于预置位球机可供设置的预置位有80个。
0.1 预置位的设置（1）操作摇杆使球机对准到目标位置，并调整镜头边角位置，按键盘n+Set（n=1-80）即预置位设置完毕。
例如：设置1号预置位1+set设置2号预置位 2 +set …（2）预置位覆盖设置，对于同一预置位，球机只认定最后输入的置码。
0.2预置位的调用：单独调用预置位，n+Call（n=1-80）例如调看第1号预置位1+Call。
0.3 预置位的取消：输入预置位清楚指令100+set，即可消除前所有预置位（1——80）。
0.4 注意事项：由于用户所使用的键盘种类众多，各键盘功能键命令表达不尽相同，比如设置键可能为“Set”“Shot+On”“Preset”等，调用键为“Call”、“Shot+Ack”等，具体操作时请参考您所使用的键盘说明书。
视频监控系统的安装与系统调试在当今社会，视频监控系统已经成为保障安全、维护秩序的重要手段。
无论是企业、学校、公共场所还是家庭，都可能会安装视频监控系统。
那么，如何正确地安装和调试这样一个系统呢？下面就来详细介绍一下。
一、视频监控系统的组成要安装和调试视频监控系统，首先需要了解它的组成部分。
一般来说，一个完整的视频监控系统包括以下几个主要部分：1、摄像头摄像头是视频监控系统的“眼睛”，负责采集图像信息。
摄像头的种类繁多，常见的有枪式摄像头、半球形摄像头、球型摄像头等。
不同类型的摄像头适用于不同的场景，比如枪式摄像头适合安装在室外，半球形摄像头则更适合室内使用。
2、传输线路传输线路用于将摄像头采集到的图像信号传输到监控中心。
常见的传输方式有有线传输和无线传输。
有线传输包括同轴电缆、双绞线和光纤等，无线传输则主要通过 WiFi 等无线网络实现。
3、存储设备存储设备用于保存摄像头采集到的视频数据。
常见的存储设备有硬盘录像机（DVR）和网络视频录像机（NVR）。
DVR 适用于模拟摄像头，NVR 则适用于网络摄像头。
4、监控显示器监控显示器用于显示摄像头采集到的图像，以便监控人员实时查看。
显示器的尺寸和分辨率可以根据实际需求选择。
5、控制设备控制设备包括键盘、鼠标等，用于对摄像头进行控制，如调整摄像头的角度、焦距等。
二、视频监控系统的安装1、确定安装位置在安装摄像头之前，需要根据监控的需求确定摄像头的安装位置。
一般来说，摄像头应该安装在能够覆盖监控区域、视角良好、不易被遮挡的位置。
例如，在企业门口，应该安装在能够清晰拍摄到进出人员和车辆的位置；在室内，应该安装在角落或通道等关键位置。
2、安装摄像头确定好安装位置后，就可以安装摄像头了。
如果是安装枪式摄像头，需要先安装支架，然后将摄像头固定在支架上。
如果是半球形摄像头，可以直接安装在天花板上。
安装时要注意摄像头的方向和角度，确保能够拍摄到需要监控的区域。
3、铺设传输线路如果采用有线传输方式，需要铺设传输线路。
最简单最实用的监控系统安装调试全过程讲解简单的门店需要监控，如何安装配材料及组网？这里就详细介绍一下自己怎么安装监控。
这里我们选择最简单的安装方法。
一、设备的选择：POE摄像机、POE硬盘录像机，摄像机支架以及网线、硬盘，显示器。
显示器和监控软件管理，可以利用收银的电脑作为安装监控软件及监控管理。
这样可以降低成本，减小安装监控电脑的空间，综合利用，绿色环保，最主要是随时可以看到店铺最新动态。
这样选择的道路估计好多朋友也明白：家用线的距离短，可以选择POE设备，这样的话可以省略电源和电源线，交换机,安装方便简单。
二、安装步骤：2.1、摄像机固定先我们将支架固定到您需要安装监控的位置附近的墙壁上，再将摄像机固定到支架上。
2.2、录像机硬盘安装再将硬盘安装到录像机当中，先用螺丝刀将硬盘录像机四周的螺丝拧下，打开外壳轻轻向上打开外壳硬盘底部向上，取出包装盒中的螺丝，将螺丝固定到硬盘底部的螺丝孔当中，将硬盘底部向下对准机箱底部的4个孔轻轻放入从底部固定住4个螺丝，取出包装盒当中的硬盘数据线和电源线，先插入到主板上，再对准硬盘的插口轻轻插入注意正反，不要损坏了硬盘上插口，拧紧四周的螺丝。
2.3、录像机摄像机连接最后一步把摄像头和录像机之间使用网线连接起来，将网线制作好，水晶头插入到摄像头的网线接口，摄像头的电源口为备用接口这里不用管他，再将网线另一部插入到录像机的POE接口上即可.监控安装完成网线传输信号和电源，安装时不需布置电源线电源，变压器以及交换机，简单方便节省成本。
2.4、开机向导设置将硬盘录像机连接上显示器插上鼠标，接通电源开机查看画面，稍等进入系统。
首次开机时录像机会提醒设置密码，密码必须是8位数以上，必须是英文加数字的混合模式。
激活成功之后，录像机才能正常使用。
然后根据您显示器的实际大小选择对应的分辨率。
进入开机向导，这里说明下，开机向导，如不想下次开机再显示，可选择取消，下次开机将不再弹出提示。
情景1- 任务3：摄像机、云台、解码器的安装和调试1.3.1 任务目标通过特定场合摄像机镜头支架的安装和调试，了解摄像机镜头的分类和各项技术指标，学会摄像机镜头的选型，掌握摄像机镜头安装和调试技巧。
通过特定场合云台、解码器的安装和调试，了解云台、解码器的功能分类选型；学会云台解码器的安装接线，能够对系统故障进行调试；1.3.2 任务内容学校工业中心是实验室聚集地晚上没有人值班，需要安装固定彩色摄像机和全方位转动摄像机，方便校门口门卫监控工业中心楼梯口情况。
1.3.3 知识点1．摄像机监控系统中使用的摄像机主要是CCD摄像机。
摄像机是摄像机和镜头的总称，根据被摄目标物体的大小和摄像机与物体的距离，通过计算得到镜头焦距来确定镜头，所以镜头都是依据实际情况而定的。
（1）CCD摄像机工作方式CCD Charge Coupled Device(电荷耦合器件)是一种特殊半导体器件，被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或视频机的视频输入端便可以看到与原始图像相同的视频图像。
（2）CCD彩色摄像机的主要技术指标1）CCD尺寸（摄像机靶面大小）。
多为1/2英寸、1/3英寸、1/4英寸和1/5英寸2）CCD像素数CCD由面阵感光元素组成，每一个元素称为像素，像素越多，分辨率越高，图像越清晰。
38万像素以上为高清晰度摄像机。
CCD像素数有的给出水平及垂直方向的像素数，如500（高）*582（宽），有的给出两者乘积值，如30万像素。
对于一定尺寸CCD芯片，像素数越多每一个像素单元面积越小，由该芯片构成摄像机的分辨率越高。
3）水平分辨率水平分辨率是衡量摄像机优劣的一个重要参数，当摄像机摄取等间隔排列的黑白相间条纹时，在监视器上能够看到线数最多。
分辨率不仅与CCD和镜头有关，还与摄像机电路通道频带宽度直接有关，通常规律是1MHz的频带宽度相当于清晰度为80线。
4）灵敏度也称最小照度，是CCD对环境光线的敏感程度，即CCD正常成像时所需要最暗光亮度。
照度单位是LUX，数值越小，表示需要的光亮度越小，摄像机越灵敏。
月光级或星光级等高敏感度摄像机可工作在很暗的条件下，2~3LUX属一般照度。
5）扫描制式扫描制式，有PAL制和NTSC制之分。
6）摄像机电源摄像机电源，交流有220V、110V、24V，直流为12V或9V。
7）信噪比是信号对于噪声的比值取对数后乘以20，单位为分贝（dB）。
一般摄像机给出的信噪比值均是在AGC（自动增益控制）关闭时的值，因为当AGC接通时，会对小信号进行提升，使得噪声电平也相应提高。
CCD摄像机的信噪比的典型值一般为45~55dB。
8）视频输出视频输出多为1Vp-p、75Ω，均采用BNC接头。
9）镜头安装方式镜头安装方式，有C和CS方式，两者间感光距离不同。
（5）CCD彩色摄像机可调功能CCD彩色摄像机除了上面介绍的基本参数外，还有一些可调功能，如同步方式选择、自动增益控制、背光补偿、电子快门、白平衡、色彩调整等。
1）同步方式的选择有三种同步方式：外同步、内同步，电源同步供选择。
2）自动增益控制所有摄像机都有信号放大电路，如果在微光下适当的放大可以相对提高清晰度，如果在光亮的环境中放大可能造成过载，造成信号畸变，需要有自动增益控制（AGC）电路来探测信号电平，适当开关AGC，使得摄像机在较宽动态范围内工作。
即在低照度时自动增加摄像机灵敏度，提高图像信号强度获得清晰图像。
3）背光补偿也称逆光补偿，通常摄像机AGC工作点由整个视场内容平均值决定。
在视场中有很亮背景区和一个很暗前景区情况下，AGC对于前景区不合适。
如果此时背光补偿开启时，摄像机只根据视场中一个子区域确定AGC工作点，如果前景目标恰好在此子区域内，将有效改善前景目标可视性。
4）电子快门电子快门控制摄像机CCD累积时间，当电子快门关闭时，对于PAL摄像机，则为1/50秒。
当摄像机的电子快门打开时，对于PAL型摄像机，其电子快门则覆盖从1/50秒到1/10000秒的范围。
当电子快门速度增加时，聚焦在CCD上的光减少，结果将降低摄像机的灵敏度，同时对于观察运动图像时候，较高快门速度会产生一个“停顿动作”效应，增加了摄像机动态分辨率。
5）白平衡白平衡用于彩色摄像机，使摄像机图像能精确反映景物状况。
可以分为手动白平衡和自动白平衡两种方式。
自动白平衡又分成连续方式和按钮方式两种。
自动白平衡的连续方式：白平衡设置将随着景物色彩温度改变连续调整，范围为2800－6000K。
这种方式对于景物色彩温度在拍摄期间不断改变的场合是最适宜的，使色彩表现自然，但景物几乎没有白色时，连续白平衡不能产生最佳彩色效果。
自动白平衡的按钮方式：先将摄像机对准诸如白墙、白纸等白色目标，然后将自动方式开关从手动拨到设置位置，静止几秒钟，或者至图像呈现白色，在白平衡被执行后，将自动方式开关拨回手动位置以锁定该白平衡的设置，此时白平衡设置将保持在摄像机的存储器中，直至再次执行被改变为止，其范围为2300－10000K，在此期间，即使摄像机断电也不会丢失该设置。

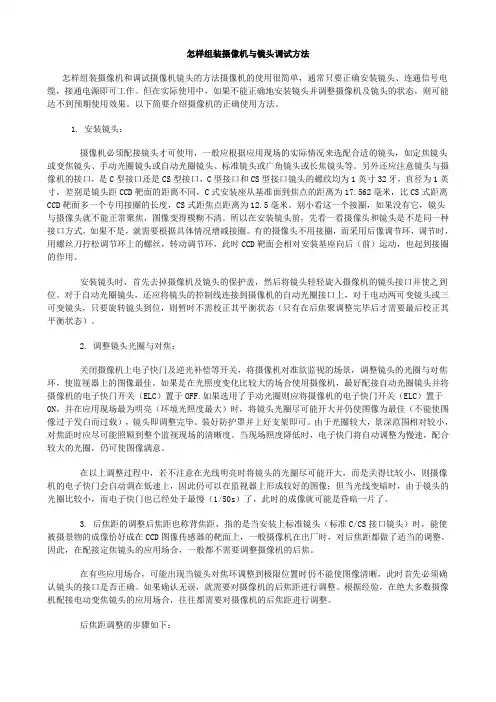

2．镜头镜头是监控系统中必不可少的部件，镜头与CCD摄像机配合，可以将远距离目标成像在摄像机的CCD靶面上。
（1）镜头的参数镜头光学特性包括成像尺寸、焦距、相对孔径和视场角等几个参数。
1）成像尺寸镜头一般可分为1英寸（25.4mm）、2/3英寸（16.9mm）、1/2英寸（12.7mm）、1/3英寸（8.47mm）和1/4英寸（6.35mm）等几种规格，分别对应不同成像尺寸，选用镜头时，应使镜头成像尺寸与摄像机靶面尺寸大小相吻合。
2）焦距焦距决定了摄取图像大小，用不同焦距镜头对同一位置某物体摄像时，配长焦距镜头摄像机所摄取的景物尺寸大，反之，配短焦距镜头摄像机所摄取景物尺寸小。
当已知被摄物体的大小及该物体到镜头的距离时，可估算选配镜头焦距：f=hD/H或f=vD/V，其中D为镜头中心到被摄物体距离；H和V分别为被摄物体水平尺寸和垂直尺寸；h为靶面成像水平宽度，v为靶面成像高度。
3）相对孔径为了控制通过镜头光通量大小，在镜头后部设置光圈。
假定光圈的有效孔径为d，由于光线折射关系，镜头实际孔径为D，D与焦距f之比定义为相对孔径A，即：A=D/f。
一般用相对孔径的倒数来表示镜头光阑的大小，即：F=f/D。
F称为光圈数，标注在镜头光阑调整圈上，其标值为1.4、2、2.8、4、5.6、8、11、16、22等序列值，每两个相邻数值中，后一个数值是前一个数值的倍。
像的照度与光阑的平方成正比，光阑每变化一档，像亮度变化一倍。
F值越小，光阑越大，到达摄像机靶面的光通量就越大。
4）视场角镜头有一个确定视野，镜头对这个视野的高度和宽度的张角称为视场角。
视场角与镜头焦距f及摄像机靶面尺寸（水平尺寸h和垂直尺寸v）的大小有关，镜头的水平视场角αh和垂直视场角αv可分别由下式来计算，即：αh=2arctan(h/2f)αv=2arcta n(v/af) 根据以上两式，镜头的焦距f越短，其视场角越大，摄像机靶面尺寸h或v越大，其视场角也越大。
如果所选择镜头视场角太小，可能出现监视死角；若选择镜头视场角太大，可能造成监视主体画面尺寸太小，难以辨认，画面边缘出现畸变。
因此，要根据具体应用环境选择视场角合适镜头。
5）接口镜头的安装方式有C型安装和CS型安装两种。
在视频监控系统中常用镜头是C型安装镜头。
镜头安装部位口径是25.4mm，从镜头安装基准面到焦点距离是17.526mm。
大多数摄像机的镜头接口CS型，将C型镜头安装到CS接口听摄像机时需增配一个5mm厚的接圈。
如果对C型镜头不加接圈就直接接到CS型接口摄像机上，可能使镜头后镜面碰到CCD靶面的保护玻璃，造成CCD摄像机的损坏。
3．防护罩防护罩是使摄像机在有灰尘、雨水、高低温等情况下正常使用的防护装置。
一般分为两类，一类是室内防护罩，另一类是室外防护罩。
室内用防护罩结构简单，价格便宜，其主要功能是防止摄像机落尘并有一定的安全防护作用，如防盗、防破坏等。
室外用防护罩一般为全天候防护罩，即无论刮风、下雨、下雪、高温、低温等恶劣情况，都能使安装在防护罩内的摄像机正常工作。
这种防护罩具有降温、加温、防雨、防雪等功能。
为了在雨雪天气仍能使摄像机正常摄取图像，一般在全天候防护罩的玻璃窗前安装有可控制的雨刷。
4．支架普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上。
5．云台云台是承载摄像机并可进行水平和垂直两个方向转动的装置。
云台内装有两个电动机。
这两个电动机一个负责水平方向的转动，另一个负责垂直方向的转动。
水平转动的角度一般为350°，垂直转动则有±45°、±35°、±75°等。
水平及垂直转动的角度大小可通过限位开关进行调整。
（1）云台的分类1）按使用环境分类云台按使用环境分为室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大，有些高档的室外云台除有防雨装置外，还有防冻加温装置。
2）按安装方式分类按安装方式分为侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。
3）按外形分类按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。
（2）云台的选用在选用云台时除了要考虑安装环境、安装方式、工作电压、负载大小、性能价格比和外型是否美观外，还应注意以下几个方面。
1）承重为适应不同摄像机及防护罩的安装，云台的承重应是不同的。
应根据选用的摄像机及防护罩的总重量来选用合适承重的云台。
室内用云台的承重量较小，云台的体积和自重也较小。
室外用云台因为肯定要在它的上面安装带用防护罩的摄像机，所以承重量都较大，它的体积和自重也较大。
目前出厂的室内用云台承重量为1.5~7kg，室外用云台承重量为7~50kg。
还有些云台是微型云台，比如与摄像机一起安装在半球型防护罩内或全天候防护罩内的云台。
2）控制方式一般的云台均属于有线控制的电动云台。
控制线的输入端有5个，其中1个为电源的公共端，另外4个分别为上、下、左、右控制端。
如果将电源的一端接在公共端，电源的另一端接在“上“时，则云台带动摄像机头向上转动，其余类推。
还有的云台内装有继电器等控制电路，这样的云台往往有6个控制输入端。
1个是电源的公共端，另4个是上、下、左、右端，还有1个则是自动转动端。
