机械三通开孔尺寸表

国标三通标准尺寸国标三通是一种连接管道的构件，它通常用于在管道连接的交叉点上实现两个同一管径的管道与一个不同管径的管道的连接。

国标三通在化工、石油、制药、食品等行业广泛应用，是管道系统中不可或缺的设备。

本文将介绍国标三通的标准尺寸相关知识。

一、国标三通的分类国标三通分为等径三通和异径三通两类。

1.等径三通：管道三通的相交口是三个同等口径的孔。

2.异径三通：又称“变径三通”，管道三通与一根管径相同的管道口为大口，而与一根管径不同的管道口则为小口。

二、国标三通的标准尺寸国标三通的尺寸标准通常包括外径和壁厚。

1.等径三通：图1为DN25国标等径三通，其尺寸如下：外径：48.3mm壁厚：3.6mm三通横管长度：89mm三通总长度：117mm图2为DN50国标等径三通，其尺寸如下：外径：60.3mm壁厚：4.0mm三通横管长度：114mm三通总长度：152mm图3为DN100国标等径三通，其尺寸如下：外径：114.3mm壁厚：6.0mm三通横管长度：184mm三通总长度：261mm2.异径三通：图4为DN100*50国标异径三通，其尺寸如下：大口外径：114.3mm大口壁厚：6.0mm小口外径：60.3mm小口壁厚：4.0mm三通横管长度：152mm三通总长度：261mm图5为DN150*100国标异径三通，其尺寸如下：大口外径：168.3mm大口壁厚：7.1mm小口外径：114.3mm小口壁厚：6.0mm三通横管长度：203mm三通总长度：337mm三、国标三通的制造材料国标三通常用的材料有碳钢、不锈钢、铜、铝、金属合金等。

1.碳钢：碳钢国标三通耐腐蚀性不如不锈钢，但价格相对便宜，适用于一些性能要求不高的管道系统。

2.不锈钢：不锈钢国标三通有良好的耐腐蚀性能和机械性能，适用于高要求的管道系统。

3.铜、铝、金属合金：这些材料的国标三通，耐腐蚀性能、机械性能均较好，但价格较高，使用范围较窄。

四、国标三通的应用场景国标三通是管道系统中的常用构件，广泛应用于化工、石油、制药、食品等行业。

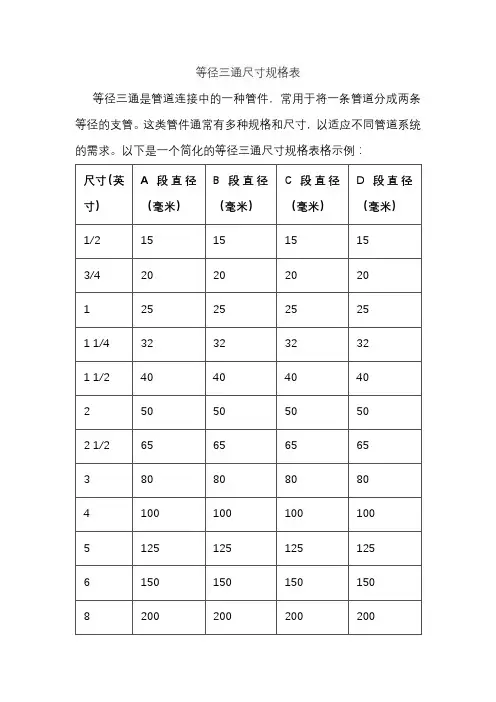

等径三通尺寸规格表
等径三通是管道连接中的一种管件，常用于将一条管道分成两条等径的支管。

这类管件通常有多种规格和尺寸，以适应不同管道系统的需求。

以下是一个简化的等径三通尺寸规格表格示例：
上述表格中的尺寸以英寸为单位，直径以毫米为单位。

具体的规格表可能因国家、行业或标准的不同而有所调整。

如果你需要特定标准或制造商的等径三通尺寸规格表，建议查阅相关的标准文件、制造商提供的技术资料或与供应商联系。

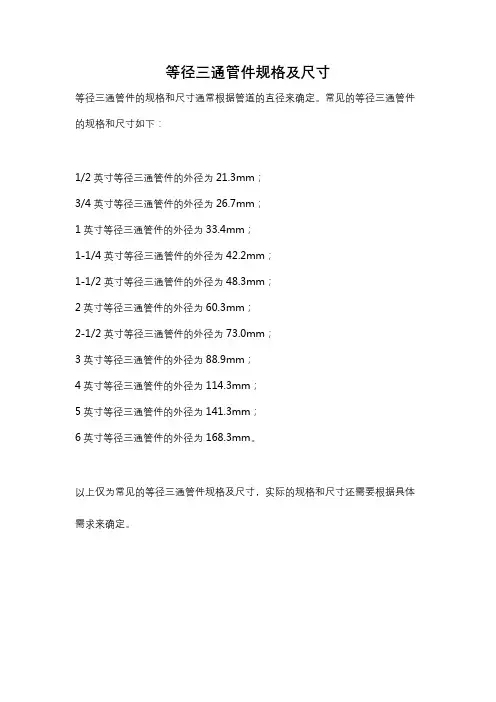

等径三通管件规格及尺寸
等径三通管件的规格和尺寸通常根据管道的直径来确定。

常见的等径三通管件的规格和尺寸如下：
1/2英寸等径三通管件的外径为21.3mm；
3/4英寸等径三通管件的外径为26.7mm；
1英寸等径三通管件的外径为33.4mm；
1-1/4英寸等径三通管件的外径为42.2mm；
1-1/2英寸等径三通管件的外径为48.3mm；
2英寸等径三通管件的外径为60.3mm；
2-1/2英寸等径三通管件的外径为73.0mm；
3英寸等径三通管件的外径为88.9mm；
4英寸等径三通管件的外径为114.3mm；
5英寸等径三通管件的外径为141.3mm；
6英寸等径三通管件的外径为168.3mm。

以上仅为常见的等径三通管件规格及尺寸，实际的规格和尺寸还需要根据具体需求来确定。

三通规格尺寸对照表1. 引言在工程领域中，管道连接件的尺寸是非常重要的。

三通管道连接件作为一种常见的管道连接件，广泛应用于各种工业领域，如化工、石油、食品等。

一个三通连接件通常由三个管道构成，用于将流体从一个主管道分支到两个或更多的分支管道。

为了确保管道的正常运行，三通连接件的尺寸需要准确匹配各个管道的尺寸。

本文将介绍三通规格尺寸对照表，帮助工程师们更好地选择和使用三通连接件。

2. 三通连接件的基本构造三通连接件通常由三个管道组成，其中一个管道为主管道，其余两个管道为分支管道。

根据不同的应用场景和需求，三通连接件可以有不同的形状和材料：•直角三通：分支管道与主管道成直角相交的形式。

•等径三通：主管道与分支管道的直径相等。

•不等径三通：主管道和分支管道的直径不相等。

•材料：三通连接件的制造材料可以是金属、塑料或复合材料，具体的选择取决于流体的性质和工作环境。

3. 三通规格尺寸对照表为了方便选择和使用三通连接件，根据国家标准和行业惯例，制定了相应的三通规格尺寸对照表。

以下是一部分常见的三通规格尺寸对照表，以供参考：规格（英寸）外径（毫米）长度（毫米）1/221.34253/426.6725133.40251 1/442.16321 1/248.2632260.33382 1/273.0345388.90514114.364表中的尺寸是目前常见的国际标准尺寸，可以满足大部分工程需求。

如果项目需要使用特殊尺寸或非标准尺寸的三通连接件，可以根据具体需求进行定制制造。

4. 如何选择三通连接件选择合适的三通连接件需要考虑以下几个方面：4.1 流体性质首先要确定流体的性质，包括流体的类型、温度、压力等。

根据流体的性质选择合适的材料和尺寸，以确保连接件能够承受流体的作用。

4.2 连接方式三通连接件有不同的连接方式，如焊接、螺纹或法兰连接等。

选择合适的连接方式需要考虑工程项目的需求以及现有管道的连接方式。

4.3 管道尺寸三通连接件的尺寸需要与管道的尺寸相匹配。
