新车新技术N e w Car Tech —.栏目编辑：刘玺丨**************** 2021款路虎发现运动插电式混合动力系统技术亮点(一）♦文/北京杨宝利一、PTA平台概述1. P T A平台与规格参数概述2021款路虎新极光/发现运动采用同一平台，即高级横置架 构(P T A)平台，弓I入M i l d H y b r i d曰e c tric V e h丨c l e (轻度混合动 力系统M H E V)和P H E V(插电式混合动力系统)技术。

本刊已介 绍过2019-2020款路虎极光M H E V技术。

本文以2021款路虎发 现运动(D i s c o v e r y S p o r t)为例，介绍P T A平台P H E V混合动力 系统。

P T A平台P H E V车型相关部件如图1所示，内燃机为I n g e n i u m 13(英杰力 3 缸)1.5L200P S(P S,马力 1P S=735.499W)汽油发动机，发动机动力负责前轮驱动。

后轮采用85k w电机来 驱动车辆。

系统控制电机和发动机的协调运行，因此能够改善车 辆的性能和潜在的燃油经济性。

混合动力系统能够仅使用电机持续行驶，在高达50k m的里程内不会产生任何废气排放。

该电 机由一个11.3k W/h H V蓄电池进行供电。

P T A P H E V搭配八速 A W8G30自动变速器。

电动后驱(e R A D)单元为后轮提供驱动 力，还能通过制动再生电力。

在需要时，前轮和后轮同时提供驱动 力实现All W h e e l D r i v e(全轮驱动A W D)功能。

规格参数见表1。

1-电动A i「C o n d itio n in g(A/C)ffii机；2-H V B IS G; 3-ln g e n iu m l3 1.5L200 P S汽油发动机；4-H V B IS G逆变器；5-燃油箱；6-电动后驱 动器（eRAD);7-充电端口；8-蓄电池；9-H V JB; 10-八速AW8G30自动变速器。

2020/11·汽车维修与保养61一、轻度混合动力电动汽车概述1.操作概述从2019款起，路虎汽车各车型陆续采用了轻度混合动力技术(MHEV)。

路虎揽胜运动/卫士采用了相同的MHEV技术，本文对这些车型MHEV技术的结构原理和维修作以介绍。

除非有特殊说明，介绍以我国保有量较大的揽胜运动版为例。

捷豹路虎直列6缸发动机(IngeniumI6 3.0L汽油发动机)配备MHEV技术。

MHEV将内燃机(ICE)与48V皮带驱动一体式启动机发电机(BISG)结合在一起，用于在发生超速和制动时捕获传动系统损失的能量。

这些能量将被存储到48VMHEV蓄电池内，并在瞬时加速(扭矩辅助)期间被智能地通过皮带驱动一体式启动机发电机(BISG)和电动机械增压器重新调配以辅助发动机。

与传统混合动力车型不同，配备MHEV技术的车辆无法只依靠电力运行，BISG 用于为内燃机提供辅助。

增强型自动启停系统将会在车辆停止之前关闭发动机。

当客户在制动后踩下加速器踏板起步时，发动机将会平稳地重新启动，车辆又会照常获得驱动力。

这样可实现排气管零排放，并节省了车辆静止时原本让发动机怠速运转所消耗的燃油。

当驾驶员准备起步时，发动机立即重新启动。

精密的控制可以确保自动启停系统不会影响驾驶员或者车辆的需求。

在以下情况下，当车辆仍然行驶时，自动启停系统将会关闭发动机，即行驶停机(SOTM)：①操作制动踏板；②车速低于17km/h。

在释放制动踏板且车辆仍然行驶时，BISG将会重新启动发动机。

◆文/北京 秦子尧路虎揽胜运动/卫士轻度混合动力系统介绍(上)注意：在超速状态下，如果没有施加制动压力，则车辆只会减速至爬行状态，SOTM将不会激活。

在SOTM期间，在车辆停下来的同时，驾驶员可以减少制动压力以确保车辆平稳停下来。

这种制动压力减少将不会导致发动机重新启动。

在InControl智能驭领双屏触控下屏幕的车辆功能下方有一个与自动启停系统的操作有关的软键，可以激活或关闭自动启停系统。

试驾驭“虎”新玩法——全新路虎·发现运动P300e插电混动版“不想和你一起吃苦，又怕你明天就买路虎”这句网上的玩笑话在闲暇逗乐之余，另一方面也印证了路虎品牌从诞生伊始便自带的属性——男人的高光时刻。

//路虎品牌自1948年诞生之日起，便秉承“Above &Beyond心至无疆”的品牌精神。

在70余年的发展史中，路虎不断探索，从设计、工艺及技术三大方面持续提升ATRS路虎全地形科技，打造出揽胜系列、发现系列及Defender系列三大产品家族，成长为全球备受尊崇的豪华全地形SUV品牌。

如今，随着路虎·发现运动版P300e插电混动版的上市，路虎也迎来了新的机遇。

路虎·发现运动版P300e插电混动版是捷豹路虎首款国产新能源车型，进一步扩展了品牌新能源布局，在延续发现家族强大功能性和实用性产品特点的同时，以更加环保、经济的性能表现为中国新中产家庭带来清洁、安全、智能的未来出行方式。

//从上海至苏州太湖畔，试驾全程130公里，包含了高速路、城市路和越野路，这一趟我想足够解锁它的所有特质。

路虎·发现运动版P300e插电混动版基于PTA豪华横置发动机平台打造，这一智能新能源驱动平台拥有全新的电气化布局以及丰富的电气化技术应用，可全面支持插电式混合动力技术，并且得益于优秀的工程设计，可以充分拓展内部空间与实用性。

一路上，尽管车辆自重不小，但基于电机驱动特性，瞬间爆发的扭力还是十分强劲。

路虎·发现运动版P300e插电混动版拥有纯电动、混动和电量保持三种驾驶模式。

在纯电动模式下，最大行驶里程可达54公里，最高行驶车速为135公里/时，能够满足大多数日常城市通勤的需求，特别是在能够每天充电的前提下，可以纯靠电完成日常城市通勤而无需使用汽油。

//在混动模式下，路虎·发现运动版P300e插电混动版不仅驾驶起来感觉轻松和灵活，而且时刻能提供较强的稳定感，百公里加速时间最快可以达到7秒。

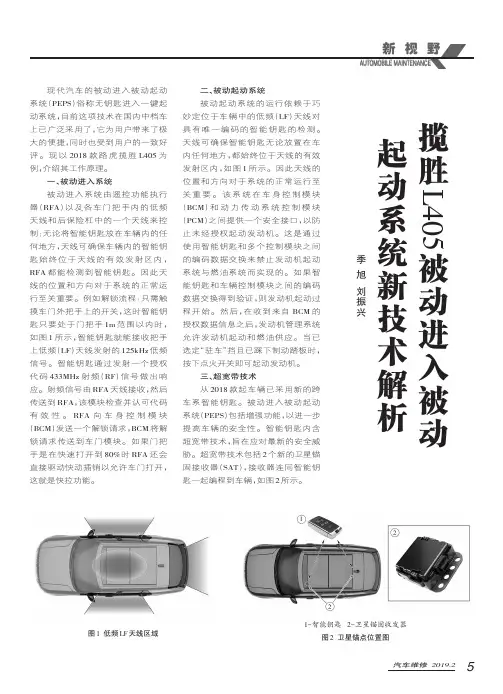

汽车维修2019.2揽胜L405被动进入被动起动系统新技术解析季旭刘振兴现代汽车的被动进入被动起动系统（PEPS ）俗称无钥匙进入一键起动系统，目前这项技术在国内中档车上已广泛采用了，它为用户带来了极大的便捷，同时也受到用户的一致好评。

现以2018款路虎揽胜L405为例，介绍其工作原理。

一、被动进入系统被动进入系统由遥控功能执行器（RFA ）以及各车门把手内的低频天线和后保险杠中的一个天线来控制；无论将智能钥匙放在车辆内的任何地方，天线可确保车辆内的智能钥匙始终位于天线的有效发射区内，RFA 都能检测到智能钥匙。

因此天线的位置和方向对于系统的正常运行至关重要。

例如解锁流程：只需触摸车门外把手上的开关，这时智能钥匙只要处于门把手1m 范围以内时，如图1所示，智能钥匙就能接收把手上低频（LF ）天线发射的125kHz 低频信号。

智能钥匙通过发射一个授权代码433MHz 射频（RF ）信号做出响应。

射频信号由RFA 天线接收，然后传送到RFA ，该模块检查并认可代码有效性。

RFA 向车身控制模块（BCM ）发送一个解锁请求，BCM 将解锁请求传送到车门模块。

如果门把手是在快速打开到80%时RFA 还会直接驱动快动插销以允许车门打开，这就是快拉功能。

二、被动起动系统被动起动系统的运行依赖于巧妙定位于车辆中的低频（LF ）天线对具有唯一编码的智能钥匙的检测。

天线可确保智能钥匙无论放置在车内任何地方，都始终位于天线的有效发射区内，如图1所示。

因此天线的位置和方向对于系统的正常运行至关重要。

该系统在车身控制模块（BCM ）和动力传动系统控制模块（PCM ）之间提供一个安全接口，以防止未经授权起动发动机。

这是通过使用智能钥匙和多个控制模块之间的编码数据交换来禁止发动机起动系统与燃油系统而实现的。

如果智能钥匙和车辆控制模块之间的编码数据交换得到验证，则发动机起动过程开始。

然后，在收到来自BCM 的授权数据信息之后，发动机管理系统允许发动机起动和燃油供应。
