预制过梁表

技术交底记录年月日交底内容：一、施工准备，蒸压加气混墙.蒸凝土填6、门洞过梁采用预制过梁及现浇过梁，洞口小于等于2米过梁伸入墙体250mm,大于2米的伸入墙体370mm ，过梁表见下图： ［阍000 •窗5加1500<h 锁00 2580<lr 叫00儿 Uh12D I20 15D 1別 Otto加训 2\102\10 2\122\12 2\12 1© 2V2 2\14 川6 2\1h7、窗台压顶设置:1）窗台部位设现浇钢筋混凝土压顶，截面参照结构节点做法，内配2C10，水平拉筋（单肢）©6@200贯通设置，有窗沿的则在外伸部位增设一根1C10钢筋。

2）窗台、女儿墙等压顶统一采用C20混凝土浇筑。

窗台压顶统一向外找坡20mm ，窗台压顶应宽出外墙皮线长度详见建施大样。

8、构造柱、水平腰带、过梁、压顶最外层钢筋的保护层厚度不应小于20mm ，灰缝中拉结筋外露砂浆保护层的厚度不小于15mm 。

9、构造柱、水平腰带、过梁、压顶纵向钢筋采用绑扎搭接时，全部纵筋可在同一连接区段搭接，搭接长度50d 。

墙体拉结筋的搭接采用焊接时，单面焊焊接长度10d ，采用绑扎搭接时，搭接长度55d 且不小于400mm 。

构造柱纵向钢筋距梁底（板底）600mm 为纵筋连接区段，搭接长度范围内及楼板底部600mm 范围内箍筋间距为150mm 。

10、砌块砌筑时应错缝搭接，搭砌长度不应小于砌块长度的1/3200mm ），竖 向通缝不应大于两皮，砌筑水平和竖向灰缝厚度均不应超过15mm ；墙体顶部预留30~50mm 缝隙，待墙体充分沉降后（14天）用1：3干硬水泥砂浆对顶部缝隙进行填充。

11、加砌块墙的转角处，应隔皮纵、横墙砌块相互搭砌。

砌块墙的T 字交接处， 应使横墙砌块隔皮断面露头。

T 字交接处做法转角处做法12、一般门口预留40mm 抹灰层；铝合金窗、推拉门、门连窗砌筑完成后的尺寸为建筑图纸标注尺寸，不需预留抹灰层。

工程预算书~~~~~~~~~~~~~~工程名称：住宅楼建筑面积： 2055.69 建设单位：建设局施工单位：项目分析表~~~~~~~~~~~~~~~编制人：校对人：审核人：制表：1999年11月23日星期2 编制单位：编制说明：一、本预算执行一九九九年《阿克苏单位估价表》，《全国统一基础定额》。

二、本预算取费按集体四类工程执行。

三、材料调差按计造管字1999（06）号文件执行。

四、电照部分的估价部分决算时按实际发票补差。

五、运差统一按实际运距补差。

六、给水部分洗面台、过水热均按估价进入，如与实际不符，决算时调整。

1999年11月23日单位工程取费表（四类）工程名称：住宅楼 1页编制人：校对人：审核人：制表：1999年11月21日星期7 编制单位：中国建设银行单位工程取费表（四类）工程名称：住宅楼页号：1制表：1999年11月21日星期7 中国建设银行阿瓦提支行TEL5121913单位工程取费表（四类）工程名称：变更增加 1页编制人：校对人：审核人：制表：1999年11月21日星期7 编制单位：中国建设银行制表：1999年11月21日星期7 中国建设银行阿瓦提支行TEL5121913单位工程取费表（四类）工程名称：给排水 1页编制人：校对人：审核人：制表：1999年11月23日星期2 编制单位：中国建设银行制表：1999年11月23日星期2 中国建设银行阿瓦提支行TEL5121913单位工程取费表（四类）工程名称：采暖 1页编制人：校对人：审核人：制表：1999年11月23日星期2 编制单位：中国建设银行单位工程取费表（四类）工程名称：电照 1页编制人：校对人：审核人：制表：1999年11月23日星期2 编制单位：中国建设银行制表：1999年11月23日星期2 中国建设银行阿瓦提支行TEL5121913。

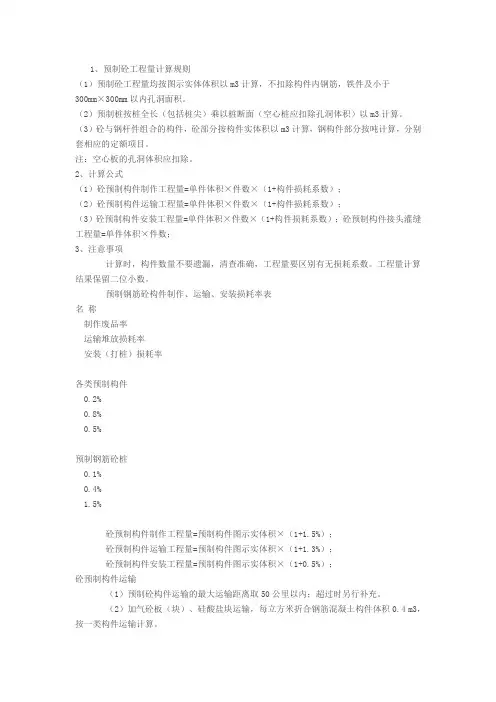

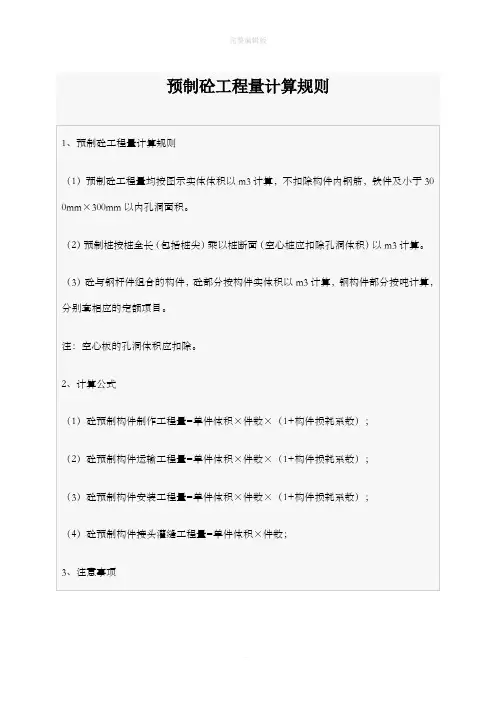

1、预制砼工程量计算规则（1）预制砼工程量均按图示实体体积以m3计算，不扣除构件内钢筋，铁件及小于300mm×300mm以内孔洞面积。

（2）预制桩按桩全长（包括桩尖）乘以桩断面（空心桩应扣除孔洞体积）以m3计算。

（3）砼与钢杆件组合的构件，砼部分按构件实体积以m3计算，钢构件部分按吨计算，分别套相应的定额项目。

注：空心板的孔洞体积应扣除。

2、计算公式（1）砼预制构件制作工程量=单件体积×件数×（1+构件损耗系数）；（2）砼预制构件运输工程量=单件体积×件数×（1+构件损耗系数）；（3）砼预制构件安装工程量=单件体积×件数×（1+构件损耗系数）；砼预制构件接头灌缝工程量=单件体积×件数；3、注意事项计算时，构件数量不要遗漏，清查准确，工程量要区别有无损耗系数。

工程量计算结果保留二位小数。

预制钢筋砼构件制作、运输、安装损耗率表名称制作废品率运输堆放损耗率安装（打桩）损耗率各类预制构件0.2%0.8%0.5%预制钢筋砼桩0.1%0.4%1.5%砼预制构件制作工程量=预制构件图示实体积×（1+1.5%）；砼预制构件运输工程量=预制构件图示实体积×（1+1.3%）；砼预制构件安装工程量=预制构件图示实体积×（1+0.5%）；砼预制构件运输（1）预制砼构件运输的最大运输距离取50公里以内；超过时另行补充。

（2）加气砼板（块）、硅酸盐块运输，每立方米折合钢筋混凝土构件体积0.4 m3，按一类构件运输计算。

预制砼构件分类表类别项目14m以内空心板、实心板26m以内的桩、屋面板、工程楼板、进深梁、基础梁、吊车梁、楼梯休息板、楼梯段、阳台板36m以上至14m的梁、板、柱、桩、各类屋架、桁架、托架（ 14m以上另行处理）4天窗架、挡风架、侧板、端壁板、天窗上下档、门框及单件体积在0.1 m3以内小构件5装配式内、外墙板、大楼板、厕所板6隔墙板（高层用）预制钢筋砼构件接头灌浆工程量计算（1）构件接头灌浆工程量均按构件实体体积，以m3计算。

1.3本图集过梁设计使用年限为50年,平安品级为二级,适用环境类别为一类；
1.4构件概况温度高于100℃或有发生热源且构件概况温度经常高于60℃时,应另行处置；
1.5过梁未考虑楼面震动的影响；
2、设计内容
2.1.1普通砖墙过梁截面及形式（见表1）；
2.1.2多孔砖墙过梁截面及形式（见表2）；
2.1.3混凝土小型空心砌块砌体墙过梁截面及形式（见表3）；
4400
4700
跨度代号
21
24
27
30
33
36
39
42
3、设计依据（略）
4、采纳资料
4.1混凝土强度品级为C25；
4.2钢筋为热轧钢筋HPB300(用A暗示）和HRB400（用C暗示）；
5、设计计算
120mm厚普通砖过梁选用及资料表
注：荷载品级为一级
净跨长
梁实际长度
断面尺寸（b*h）
过梁编号
①
②
③
1700
240*180
PGL24124
2A10
1800
1A10
1800
2A6
1750
10A6
790
6-200
1500
2000
240*180
PGL24154
2A12
1950
1C12
1950
2A6
2050
12A6
790
A6-175
1800
2300
240*240
PGL24184
2C12
2250
1C12
2250
2900
240*240
PGL24242
2A12
2850

预制过梁,模板篇一：样板实体样板实施方案一、前言建筑市场的经济规模迅速扩大，住宅、商业广场遍地开花，城市综合体等项目也愈来愈多。

市场的扩大对施工企业带来了商机和发展；由于企业人才储备的不足及流动日益频繁，企业的管理水平和管理人员的素质短时间内很难得到实质的进步。

随着项目体量的不断增大、工程单体多、分包队伍多，因现场开工时间、施工进度不一，技术质量交底存在大量重复性工作，为统一标准，减少重复性工作，特制作实体样板。

二、样板管理人员职责分工三样板施工分类及样板项目工程样板主要分为：材料和配件样板、加工样板、施工工序样板、房间质量样板等。

分不同部位，对不同阶段的关键过程或特殊过程等实施样板做法。

3.1 材料和配件样板在现场集中设置一处材料样板展示区，将工程用各种材料、配件集中展示，做为材料和配件进场验收的依据和控制标准。

材料样板展示区由“物资部、技术部、质量部、工程部、机电部”管理，随着工程的进展实行动态管理，及时补充材料、配件。

材料样板展示区全部进行挂牌标识，并附有说明。

表3.1 材料和配件样板辨识一览表3.2 工序样板工序样板是保证施工成活质量的前提，直接决定了工程最终完工质量的好坏，是工程样板管理的重要组成部分。

工序管理在施工过程中是动态的，随着工程的进展，存在工序越来越多，不同专业之间工序穿插施工等施工点多面广、管理难度大等现象。

为了保证工序施工质量，建立由工程部、机电部、技术质量部共同组成的工序质量管理控制小组，在工序第一次施工时，就按照规范严格控制质量，将第一次施工段或施工区做为工序样板，对全体工人进行教育，以工序实物向作业班组灌输施工标准和注意事项；工序样板各个施工过程要留存照片或者录像，制作图板悬挂于本工序样板段或样板区醒目位置。

表3.2 工序样板辨识一览表注：项目根据工程特点和质量控制的难点及极易出现的通病，确定适合自己项目的实体样板的数量和分部分项工程及工序的实体样板。

3.3 房间样板房间样板是工程实体最终成活质量的集中展现，是样板管理的最重要一项。

现浇压顶
标高抄测 ［钢筋安装］
贴双面胶 模板安装、加固
湿润 混凝土浇注
收面 模板拆除
浇注混凝土前，应对模板及基层湿润，确保混凝土结合良好，脱模 后混凝土颜色一致。 混凝土浇注必须采用30振捣棒振捣密实，排气干净，拆模后表面不 能有气泡。如采用插捣，靠近模板侧应加强插捣排气。 １、混凝土表面应低于模板10mm，收面时模板应刮干净，确保线条 顺直。 ２、进行二次收面，表面平整、密实、光滑、无抹纹，内空尺寸准 确无误。
湿润 混凝土浇注 钢筋安装
收面
1、过梁钢筋必须在钢筋房绑扎好后才能运至制作场 地。 2、制作场地严禁堆放未经绑扎的散钢筋！
模板拆除
预制过梁
平台制作 模板、钢筋制作 模板安装及加固
湿润 混凝土浇注 钢筋安装
收面
1、模板安装必须方正，大量制作时可用卡条进行找 正。 2、安装完成后必须涂刷脱模剂！
卡条找方正
1、模板采用九夹板，应背衬木方，模板端头应钉卡 口，卡口内侧距木方端头长度应一致，便于模板找 正和加固。 2、模板应高出混凝土面10mm，便于收面使棱角顺 直、拆模时不损坏棱角
模板背 卡口距端头长
衬木方
度一致
安装时端头钉卡条， 确保模板方正
钢筋安装
收面 模板拆除
高度比过梁厚度 高10mm
预制过梁
平台制作 模板、钢筋制作 模板安装及加固
表面高度低于模板１０ｍ ｍ，确保线条顺直。
模板表面应刮干净
现浇压顶
放线 接触面錾麻
清理 模板安装、加固
湿润 混凝土浇注
收面
1、拆模采用木楔尖拆，严禁用撬棍撬拆，确保线角不受损伤。 2、模板拆除后应立即用铲刀清理干净，并涂刷脱模剂，以备二次 使用。

二次结构施工方案 一、工艺流程第一章 施工部署 加强标准化生产管理，有效提高施工效率，根据结构施工进度有效组织砌体施工，在提高工程质量的前提下，加快施工进度。

一、总体思路结合济南本地结构验收的要求（先施工砌体后结构验收），在结构施工至七层后砌体施工队伍开始进场，做好前期人员、材料及设备的准备工作，并先做砌体样板，当每栋楼施工面达到五层且施工电梯就位后，大面积展开施工，追随混凝土结构施工进度。

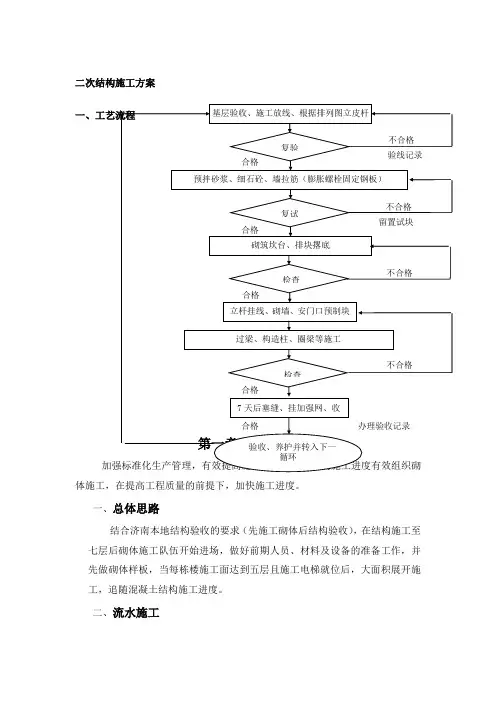

二、流水施工办理验收记录留置试块 不合格 不合格不合格合格 合格 合格 合格验线记录 不合格合格 基层验收、施工放线、根据排列图立皮杆复验预拌砂浆、细石砼、墙拉筋（膨胀螺栓固定钢板） 复试砌筑坎台、排块撂底 检查 立杆挂线、砌墙、安门口预制块过梁、构造柱、圈梁等施工 检查 7天后塞缝、挂加强网、收 验收、养护并转入下一循环为提高材料周转、设备利用率、工人作业效率，划分流水施工段分段施工。

流水段划分：地下室作为一个施工段；6、7、8#楼（小高层）：根据高层建筑主体结构十层为一段进行验收，二次结构的施工插入划分为两个个垂直段，首层～10层，11～18层（顶层），主体工程分段验收；1、2、3#楼（高层）：划分为三个垂直施工段，首层～10层，11～20层，21～34（28）层（顶层），主体工程分段验收。

根据工种和工序不同，划分为放线实测组、砌筑施工组、构造施工组。

三、管理架构及劳务用工管理人员组织架构根据楼栋划分六个工作组，劳务用工数量如下注：承担非承重砌体的人员在上岗前需要进行技术交底和专门培训，使其了解和掌握有关砌体的节点构造和工法的要求，未经过培训合格的人员不得上岗操作第二章主要施工工序一、施工准备1、材料准备（1）专用砂加气砌块（高精砌块），按照图纸设计要求，二次结构采用高精砌块，根据墙体厚度选用砌块。

材料装卸时，严禁倾斜丢掷，并应堆放整齐。

砌块应及时搬运至楼层相应位置，厂家原有包装在砌筑前不宜撕开，若临时堆放在室外，应用彩条布覆盖，砌块数量按图纸估算，在施工部位按各施工段所需数量分别整齐码放(间隔式码放，留有清理垃圾的通道)于各个施工段待砌墙体边上(与墙体平行，间距在1.2～1.5m。

解：吊车梁工程量=〔（0.12×0.6+0.2×0.7）×12.00 〕×1.15=2.544×1.015=2.58m3（二）预制砼过梁制作、安装、接头灌浆工程量计算例：求长2.4m,断面0.24×0.24m的矩形砼过梁20根工程量。

解：（1）过梁制作工程量=（0.24×0.24)×2.4×20×1.015==2.7648×1.015=2.81m3(2) 过梁安装工程量=2.7684×1.005=2.78m3(现场预制）（3）过梁接头灌浆工程量=2.77m3(三)预应力钢筋砼空心板制作、运输、安装、接头灌浆工程量计算例：如图所示，求100块预应力钢筋砼空心板工程量。

解：（1）制作工程量=3.28×〔（0.57+0.59）×0.12÷2-π/4×0.0762×6 〕×100×1. 015 =0.139×100×1.015=13.9×1.015=14.11m3（2）运输工程量= 13.9×1.013=14.08m3（3）安装工程量= 13.9×1.005=13.97m3（4）接头灌浆工程量= 13.9m3（四）预制砼天沟板工程量计算例：如图所示，求10块预制砼天沟板板制作、运输、安装、接头灌浆工程量解：（1）预制砼天沟板制作工程量=3.58×〔(0.05+0.07) ×1/2×(0.25-0.04)+0.60×0.04 +(0.05+0.07) ×1/2×(0.13-0.04)〕×10块=0.15×10×1.015=1.52m3（2）预制砼天沟板运输工程量=1.50×1.013=1.52m3（3）预制砼天沟板安装工程量=1.5×1.005=1.51m3(4)预制砼天沟板接头灌浆工程量=1.5m3(五)预制砼桩工程量计算例：如图所示，求20根预制砼桩制作工程量解：(1)单件体积=（17.4+0.6) ×0.4×0.4=2.88m3(2)预制砼桩制作工程量= 2.88×20根×1.02=58.75m3（六）预制工字形柱工程量计算例：如图所示，求10根预制工字形柱工程量解：工程量=（柱上部体积+柱下部外围体积-工字形凹入虚体积+柱牛腿体积）×根数V=〔2.4×0.4×0.4+10.8×0.8×0.4- 1/2×(8.5×0.5+8.45×0.45) ×0.15×2边+0.4×1. 0×0.4+0.4× (1.0+0.8) ×0.2×1/2 〕×10根=2.864×10=28.64m3本文档部分内容来源于网络，如有内容侵权请告知删除，感谢您的配合！。

二次结构工程技术交底准备在施工准备阶段，需要组织工程技术人员仔细研究图纸，明确设计意图，并及早发现、解决图纸中存在的问题，以避免在施工过程中出现错误。

墙体砌筑需要预留各专业管线预留洞，并确定管线预留洞口具体位置。

在施工前，还需要编制砌体结构工程施工方案，并先做样板间，经业主（监理）或设计审核认可后再大面积施工。

三、材料和主要机具在材料和主要机具方面，需要使用煤矸石烧结空心砖和实心砖，以及预拌水泥砂浆和混凝土等材料。

主要机具包括施工电梯物料提升机、成品砂浆罐、手推车、钢卷尺、靠尺板、白线、皮数杆、提灰桶、瓦刀、水平尺和线锤等。

四、作业条件在作业条件方面，需要确保基础、主体结构等施工完毕，并经有关部门验收合格。

砂浆砌体、混凝土配合比及进场原材料也需要符合设计要求。

此外，还需要弹出楼层轴线、室内1米线、墙体线，并经验收合格。

在施工方案中，还需要要求砌筑的砌体样板间已验收合格。

最后，需要检查砌筑施工人员的技能资格，并对施工人员进行技术和安全交底。

审核人：交底人：接受交底人：注：本表由施工单位填写，交底单位与接受单位各保存一份。

当做分项工程施工技术交底时，应填写“分项工程名称”栏，其它技术交底可不填写。

工艺流程：施工放线后，进行打孔植筋和基层处理。

接着进行构造柱设置钢筋绑扎，并进行预制混凝土构件的安装。

排砖摞底后，进行砌体砌筑，并进行支模。

浇筑构造柱系梁后，进行砌体压顶塞缝。

施工放线是指弹设轴线、墙边线、门洞口分尺线、规方线等控制线的过程。

技术交底记录表：工程名称：亳州京城一标段华府建设工程施工单位：XXX交底日期：2019年8月5日分项工程名称：砌体工程交底提要：二次结构施工工艺、工艺流程、质量要求、安全环保等事项。

基层处理：根据皮数杆下面第一皮的标高，需要拉通线检查。

如果砌筑第一匹砖与结构落差以及地面不平整大于20㎜，则应用1：3干硬性砂浆提前找平。

如果小于20㎜，则可以直接用粘接剂砌筑。

构造柱设置钢筋绑扎：1）构造柱钢筋主筋箍筋绑扎：构造柱主筋在每一层顶部留一个搭接位置，上下搭接长度为60cm，搭接区箍筋加密100mm，非搭接区箍筋间距为￠6@200.2）当砌筑丁字或十字墙时应设置至构造柱，砌筑墙长大于5m（或墙长超过层高的2陪）时，在墙长中段（遇有洞口在洞口边）设置构造柱，构造柱设置4￠10.3）墙体转角处无框架柱时，不同厚度墙体交接处，应设置构造柱。

18956.89 2991.26 8157.79 2872.24 3291.3 168.09 38.17 16.89 24428.31 232.99 1097.82 9.69 24260.75 5249.42 17250.78 7845.58 38968.9 32248.56 22728.67 3013.7 3013.7 240.58 238.24 229.6 212.67 204.85
275.33 266.46 249.06
109.95 241.03 4162.12 21.67 110.996 3265.04 29.967 3146.01 4.87 48.7 268.66 17.77
26501.25 27.83 90193.14 6.84 362406.37 189.27 94276.47 189.27 1308.37 费(元) 单价 合价
5.59 5.59 5.59 5.59 2.06 66.52 66.52 5.59 1.7 22.56 8.87 0.81 40.01 5.59 5.59 5.59 5.59 5.59 2.06 66.52 0.19 8.87 0.81 40.01 5.59 2.06 66.52 66.52 229.41 1073.34 920 614.62 8573.97 7383.45 1993.4 27.22 82.79 14.48 10.64 21.29 16.4 1243.61 1072.67 3173.44 2720.09 1974.95 31932.68 17269.12 21.27 372.63 569.84 463.28 41.03 117.46 97.98 29.07
2.16 292.06 26.37 23.31 0.448 3267.96 0.138 3148.94 13.9 277.73

技术交底记录

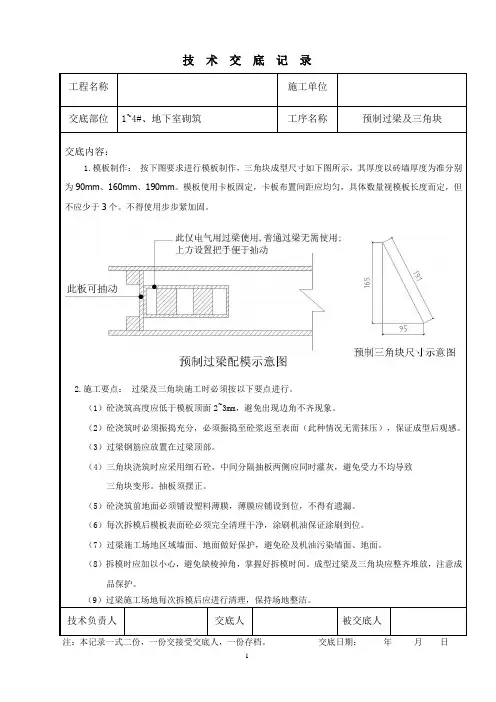

2.施工要点：过梁及三角块施工时必须按以下要点进行。

（1）砼浇筑高度应低于模板顶面2~3mm，避免出现边角不齐现象。

（2）砼浇筑时必须振捣充分，必须振捣至砼浆返至表面（此种情况无需抹压），保证成型后观感。

（3）过梁钢筋应放置在过梁顶部。

（4）三角块浇筑时应采用细石砼，中间分隔抽板两侧应同时灌灰，避免受力不均导致三角块变形。

抽板须摆正。

（5）砼浇筑前地面必须铺设塑料薄膜，薄膜应铺设到位，不得有遗漏。

（6）每次拆模后模板表面砼必须完全清理干净，涂刷机油保证涂刷到位。

（7）过梁施工场地区域墙面、地面做好保护，避免砼及机油污染墙面、地面。

注：本记录一式二份，一份交接受交底人，一份存档。

交底日期：年月日
1。

砼及钢筋砼工程工程量清单编制例题例1：按照土石方工程例题2提供的基础图，计算混凝土墙基和柱基清单工程量，并编列项目清单。

解：根据本工程基础类型和断面规格，应分别按1－1、2－2和J－1应分别列项。

工程量计算：断面1－1：L＝（10+9）×2－1.0×6+0.38＝32.38m (0.38为垛折加长度) 墙基基本体积V＝32.38×[1.2×0.2+(1.2+0.3)×0.05÷2+0.3×0.35]＝12.39m3根据基础的高度，可知墙基上部250mm高度的梁与J－1搭接，其搭接长度为0.8÷0.35×0.25＝0.571m ，共有6个搭接部位。

∴搭接体积：V＝0.571×0.3×0.25÷2×6＝0.13m31—1断面墙基工程量小计：V=12.52 m3断面2－2：L＝9－0.6×2＋0.38＝8.18m墙基基本体积V＝8.18×[1.4×0.2+(1.4+0.3)×0.05÷2+0.3×0.35]＝3.50m3与1－1断面搭接长度＝(1.2－0.3)÷2＝0.45m 共有2个搭接部位，搭接体积：V＝0.45×[(1.4－0.3)×0.05÷3+0.3×0.35]×2＝0.11m32—2断面墙基工程量小计：V=3.61 m3J－1：为四棱台独立柱基，体积：V＝[2×2×0.35+(2×2＋2×0.4+0.4×0.4)×0.35÷3]×3只＝5.94m3根据工程量清单格式，编列该工程基础工程量清单（见表4－4）：4、应注意的问题（1）基础与上部结构的划分以混凝土基础上表面为界；基础与垫层如设计不明确时，以厚度划分：15cm以内的为垫层，15cm以上的为基础。

0.153
75
11.48
YKBR824-54
0.086
11
0.95
体积合计（m）
14.25
工程量计算表（计价表规则）
序号
分部分项
工程名称
部位
与编号
单位
计算式
计算结果
一.土方及基础工程
1
平整场地
m2
按建筑物外墙外边线每边各加2 m以平方米计算
212.86
（12.84＋4.0）×（8.64＋4.0）＝212.86 m2
工程量计算表（计价表规则）
基础数据：
1、外墙中心线：L外中＝（12.6＋8.4）×2＝42.00 m
2、外墙外围长度：L外外＝（12.84＋8.64）＝42.96 m
3、首层建筑面积：S1＝12.84×8.64＝110.94 m2（按外墙勒脚以上结构外围水平面积计算）
4、二层建筑面积：S2＝12.84×8.64＝110.94 m2（按外墙结构外围水平面积计算）
内墙地槽长度：（按地槽净长度计算）
（8.40－2.10）×2（2道）＝12.6 m
地槽总长度：42.00＋12.60＝54.60 m
地槽总体积：54.60×2.00＝109.20 m3
3
地槽原土打底夯
m2
按地槽挖土底面积计算
114.66
内外墙地槽总长度：54.60 m地槽宽度：2.10 m
地槽底面积：54.60×2.10＝114.66 m2
10
室内回填土
m3
按主墙间距净面积乘填土厚度计算
27.14
回填土厚度＝室内外高差－地坪厚度（见设计说明）
＝0.45－(0.08＋0.06＋0.015＋0.015)＝0.28m

工程量计算基本方法工程量快速计算的基本方法练好"三个基本功"练好"三个基本功"包括：提高看图技能；熟悉常用标准图做法；熟悉工程量计算规则，等三个方面。

一、提高看图技能工程量计算前的看图，要先从头到尾浏览整套图纸,待对其设计意图大概了解后，再选择重点详细看图。

在看图过程中要着重弄清以下几个问题：（一）建筑图部分1、了解建筑物的层数和高度（包括层高和总高）、室内外高差、结构形式、纵向总长及跨度等。

2、了解工程的用料及作法，包括楼地面、屋面、门窗、墙柱面装饰的用料及法。

3、了解建筑物的墙厚、楼地面面层、门窗、天棚、内墙饰面等在不同的楼层上有无变化（包括材料做法、尺寸、数量等变化），以便采用不同的计算方法。

（二）结构图部分1、了解基础形式、深度、土壤类别、开挖方式（按施工方案确定）以及基础、墙体的材料及做法。

2、了解结构设计说明中涉及工程量计算的相关内容，包括砌筑砂浆类别、强度等级，现浇和预制构件的混凝土强度等级、钢筋的锚固和搭接规定等，以便全面领会图纸的设计意图，避免重算或漏算。

3、了解构件的平面布置及节点图的索引位置,以免在计算时乱翻图纸查找，浪费时间。

4、砖混结构要弄清圈梁有几种截面高度，具体分布在墙体的那些部位，圈梁在阳台及门窗洞口处截面有何变化，内外墙圈梁宽度是否一致，以便在计算圈梁体积时，按不同宽度进行分段计算。

5、带有挑檐、阳台、雨篷的建筑物，要弄清悬挑构件与相交的连梁或圈梁的连结关系，以便在计算时做到心中有数。

目前施工图预算和工程量清单的编制主要是围绕工程招投标进行的，工程发标后按照惯例，建设单位一般在三天以内要组织有关方面对图纸进行答凝，因此，预算（或清单）编制人员在此阶段应抓紧时间看图，对图纸中存在的问题作好记录整理。

在看图过程中不要急于计算，避免盲目计算后又有所变化造成来回调整。

但是对"门窗表"、"构件索引表"、"钢筋明细表"中的构件以及钢筋的规格型号、数量、尺寸，要进行复核，待图纸答凝后，根据"图纸答凝纪要"对图纸进行全面修正，然后再进行计算。

一、工艺流程：
配电箱外壳尺寸确定、交底→“C”型预制块预制→砌墙过程中按照定位及高度进行固定→强、弱电箱安装
二、控制要点：
1、根据设计图纸及电箱厂家提供数据确定户内强、弱电箱尺寸；
2、根据电箱尺寸确定“C”型预制块尺寸，为满足电箱定位准确度，“C”型预制块内径尺寸比电箱外径尺寸均大50mm，并对预制块预制人员及墙体砌筑人员进行交底；
3、“C”型预制块预留高度及定位按照图纸及交底尺寸进行固定
4、墙体砌筑完成后，待砌筑墙体达到一定强度后，进行强、弱电箱安装
三、实施效果
1、避免了传统剃凿造成的对墙体破坏等问题
2、采用“C”型预制块可以减少砌筑非标准砌块的人工损耗。
