化工原理课程设计管壳式换热器选型姓名：学号：10091693班级：工092指导老师：袁萍前言1.换热器的设备简介传热是热能从热流体间接或直接传向冷流体的过程。
其性质复杂，不但要考虑经过间壁的热传导，而且要考虑到间壁两边流体的对流传热，有时还须考虑到辐射传热。
在化学工业中常遇到的热交换问题，根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。
其中间壁式换热器詹用量最大，据统计，这类换热器占总用量的99%。
间壁式换热器又可分为管壳式和板壳式换热器两类，其中管壳式换热器以其高度的可靠性和广泛的适应性，在长期的操作过程中积累了丰富的经验，其设计资料基本齐全，在许多国家都有了系列化的标准。
因此，作为广泛应用于各个领域的工业设备，它在国民经济中具有非常重要的作用。
换热器（英语翻译：heat exchanger），是将热流体的部分热量传递给冷流体的设备，又称热交换器。
管壳式换热器按结构特点分为固定管板式换热器、浮头式换热器、U型管式换热器、双重管式换热器、填料函式换热器和双管板换热器等。
前3种应用比较普遍。
固定管板式换热器的结构：主要有外壳、管板、管束、顶盖（又称封头）等部件构成。
它的特点是结构简单，没有壳侧密封连接，相同的壳体内径排管最多，在有折流板的流动中旁路最小，管程可以分成任何管程数，因两个管板由管子互相支撑，故在各种管壳式换热器中它的管板最薄，造价最低，因而得到广泛应用。
这种换热器的缺点是：壳程清洗困难，有温差应力存在。
这种换热器适用于两种介质温差不大，或温差较大但壳程压力不高及壳程介质清洁，不易结垢的场合。
在满足工艺过程要求的前提下，换热器应达到安全与经济的目标。
换热器设计的主要任务是参数选择和结构设计、传热计算及压降计算等。
设计主要包括壳体形式、管程数、换热管类型、管长、管子排列、管子支承结构、冷热流体的流动通道等工艺设计和封头、壳体、管板等零部件的结构、强度设计计算。

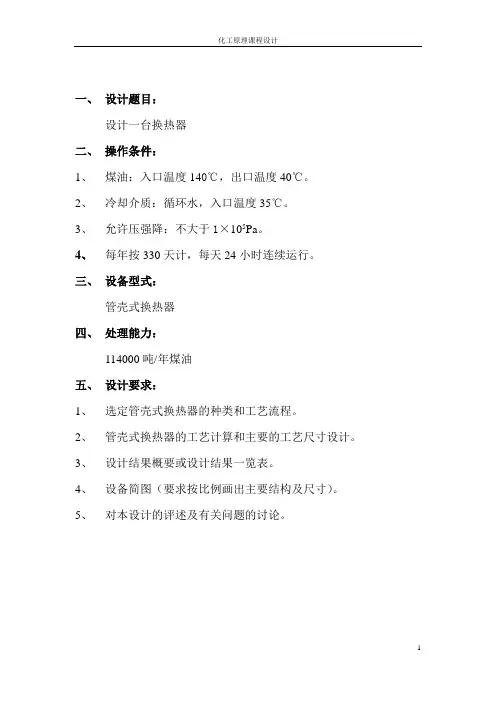

一、设计题目：设计一台换热器二、操作条件：1、煤油：入口温度140℃，出口温度40℃。
2、冷却介质：循环水，入口温度35℃。
3、允许压强降：不大于1×105Pa。
4、每年按330天计，每天24小时连续运行。
三、设备型式：管壳式换热器四、处理能力：114000吨/年煤油五、设计要求：1、选定管壳式换热器的种类和工艺流程。
2、管壳式换热器的工艺计算和主要的工艺尺寸设计。
3、设计结果概要或设计结果一览表。
4、设备简图（要求按比例画出主要结构及尺寸）。
5、对本设计的评述及有关问题的讨论。
第1章设计概述1、1热量传递的概念与意义[1](205)1、1、1 传热的概念所谓的传热（又称热传递）就是间壁两侧两种流体之间的热量传递问题。
由热力学第二定律可知，凡是有温差存在时，就必然发生热量从高温处传递到低温处，因此传热是自然界和工程技领域中极普遍的一种传递现象。
1、1、2 传热的意义化工生产中的很多过程和单元操作，都需要进行加热和冷却，如：化学反应通常要在一定的温度进行，为了达到并保持一定温度，就需要向反应器输入或输出热量，又如在蒸发、蒸馏、干燥等单元操作中，都要向这些设备输入或输出热量。
所以传热是最常见的重要单元操作之一。
无论是在能源，宇航，化工，动力，冶金，机械，建筑等工业部门，还是在农业，环境等部门中都涉及到许多有关传热的问题。
此外，化工设备的保温，生产过程中热能的合理利用以及废热的回收利用等都涉及到传热的问题，由此可见；传热过程普遍的存在于化工生产中，且具有极其重要的作用。
归纳起来化工生产中对传热过程的要求经常有以下两种情况：①强化传热过程，如各种换热设备中的传热。
②削弱传热过程，如设备和管道的保温，以减少热损失。
1、2 换热器的概念与意义[2]1、2、1 换热器的概念在不同温度的流体间传递热能的装置称为热交设备，简称为换热器。
在换热器中至少要有两种不同的流体，一种流体温度较高，放出热量：另一种流体则温度较低，吸收热量。
