化工原理课程设计---列管式换热器的设计列管式换热器是一种常用的换热器类型，其结构简单、传热效率高、维修方便等优点使其在工业生产中得到广泛应用。
该换热器由多个平行排列的管子组成，热流体和冷流体分别流过管内外，通过管壁传递热量，实现热量交换。
根据不同的流体流动方式，列管式换热器又可分为纵向流式和横向流式两种形式。
其中，横向流式换热器传热效率更高，但结构较为复杂，维修难度较大，因此在实际应用中需要根据具体情况进行选择。
浮头式换热器的特点是管板和壳体之间没有固定连接，只有一个浮头，管束和浮头相连。
浮头可以在壳体内自由移动，以适应管子和壳体的热膨胀。
这种结构适用于温差较大或壳程压力较高的情况。
但是，由于管束和浮头的连接是松散的，因此需要注意防止泄漏。
U型管式换热器：U型管式换热器的管子呈U形，两端分别焊接在管板上，形成一个U型管束。
壳体内的流体从一端进入，从另一端流出，管内的流体也是如此。
这种结构适用于流体腐蚀性较强的情况，因为管子可以很容易地更换。
多管程换热器：多管程换热器是将管束分成多个组，每组管子单独连接到管板上，形成多个管程。
这种结构可以提高传热效率，但也会增加流体阻力。
因此，需要根据具体情况来选择多管程的数量。
总之，列管式换热器是一种广泛应用于化工及酒精生产的换热器。
不同的结构适用于不同的工艺条件，需要根据具体情况来选择合适的换热器。
在使用过程中，需要注意保养和维护，及时清洗和更换损坏的部件，以保证换热器的正常运行。
换热器的一块管板与外壳用法兰连接，另一块管板不与外壳连接，这种结构称为浮头式换热器。
浮头式换热器的优点是管束可以拉出以便清洗，管束的膨胀不受壳体约束，因此在两种介质温差大的情况下，不会因管束与壳体的热膨胀量不同而产生温差应力。
但其缺点是结构复杂，造价高。
填料式换热器的管束一端可以自由膨胀，结构比浮头式简单，造价也较低。
但壳程内介质有外漏的可能，因此不应处理易挥发、易燃、易爆和有毒的介质。

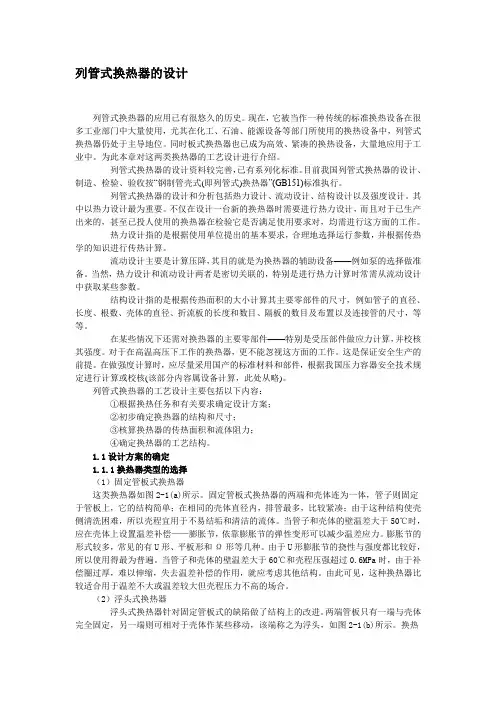

列管式换热器的设计列管式换热器的应用已有很悠久的历史。
现在，它被当作一种传统的标准换热设备在很多工业部门中大量使用，尤其在化工、石油、能源设备等部门所使用的换热设备中，列管式换热器仍处于主导地位。
同时板式换热器也已成为高效、紧凑的换热设备，大量地应用于工业中。
为此本章对这两类换热器的工艺设计进行介绍。
列管式换热器的设计资料较完善，已有系列化标准。
目前我国列管式换热器的设计、制造、检验、验收按“钢制管壳式(即列管式)换热器”(GB151)标准执行。
列管式换热器的设计和分析包括热力设计、流动设计、结构设计以及强度设计。
其中以热力设计最为重要。
不仅在设计一台新的换热器时需要进行热力设计，而且对于已生产出来的，甚至已投人使用的换热器在检验它是否满足使用要求对，均需进行这方面的工作。
热力设计指的是根据使用单位提出的基本要求，合理地选择运行参数，并根据传热学的知识进行传热计算。
流动设计主要是计算压降，其目的就是为换热器的辅助设备——例如泵的选择做准备。
当然，热力设计和流动设计两者是密切关联的，特别是进行热力计算时常需从流动设计中获取某些参数。
结构设计指的是根据传热面积的大小计算其主要零部件的尺寸，例如管子的直径、长度、根数、壳体的直径、折流板的长度和数目、隔板的数目及布置以及连接管的尺寸，等等。
在某些情况下还需对换热器的主要零部件——特别是受压部件做应力计算，并校核其强度。
对于在高温高压下工作的换热器，更不能忽视这方面的工作。
这是保证安全生产的前提。
在做强度计算时，应尽量采用国产的标准材料和部件，根据我国压力容器安全技术规定进行计算或校核(该部分内容属设备计算，此处从略)。
列管式换热器的工艺设计主要包括以下内容：①根据换热任务和有关要求确定设计方案；②初步确定换热器的结构和尺寸；③核算换热器的传热面积和流体阻力；④确定换热器的工艺结构。
1.1设计方案的确定1.1.1换热器类型的选择（1）固定管板式换热器这类换热器如图2-1(a)所示。
第一章列管式换热器的设计1.1概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。
列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。
目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。
例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。
1.2列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。
为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。
（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。
这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂，造价高。
（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。
但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。

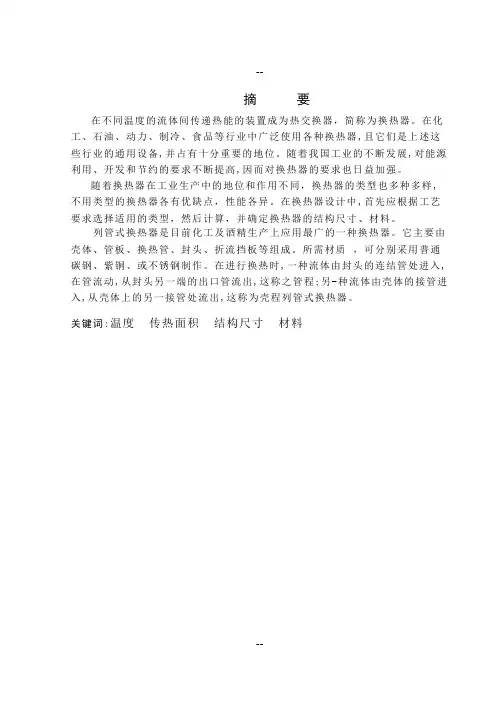

摘要在不同温度的流体间传递热能的装置成为热交换器，简称为换热器。
在化工、石油、动力、制冷、食品等行业中广泛使用各种换热器,且它们是上述这些行业的通用设备,并占有十分重要的地位。
随着我国工业的不断发展,对能源利用、开发和节约的要求不断提高,因而对换热器的要求也日益加强。
随着换热器在工业生产中的地位和作用不同，换热器的类型也多种多样,不用类型的换热器各有优缺点，性能各异。
在换热器设计中,首先应根据工艺要求选择适用的类型，然后计算，并确定换热器的结构尺寸、材料。
列管式换热器是目前化工及酒精生产上应用最广的一种换热器。
它主要由壳体、管板、换热管、封头、折流挡板等组成。
所需材质，可分别采用普通碳钢、紫铜、或不锈钢制作。
在进行换热时,一种流体由封头的连结管处进入,在管流动,从封头另一端的出口管流出,这称之管程;另-种流体由壳体的接管进入,从壳体上的另一接管处流出,这称为壳程列管式换热器。
关键词:温度传热面积结构尺寸材料１．前言１.１列管式换热器设计的意义换热器是建筑采热取暖生产中必不可少的设备,近几年由于新技术的发展，各种类型的换热器越来越受工业界的重视，而换热器又是节能措施中较为关键的设备，广泛应用于化工、医药、食品饮料、酒精生产、制冷、民用等工艺；因此,无论是从工业的发展还是从能源的有效利用,换热器的合理设计、制造、选型和运行都具有非常重要的意义。
1.2列管式换热器的工作原理进行换热的冷热两种流体,一种在管内流动，称为管程流体；另一种在管外流动，称为壳程流体。
为提高管外流体的传热分系数，通常在壳体内安装若干挡板。
挡板可提高壳程流体速度,迫使流体ﻫ按规定路程多次横向通过管束，增强流体湍流程度。
换热管在管板上按等边三角形或正方形排列。
等边三角形排列较紧凑,管外流体湍动程度高，传热分系数大；正方形排列则管外清洗方便，适用于易ﻫ结垢的流体。
ﻫ流体每通过管束一次称为一个管程；每通过壳体一次称为一个壳程。
按换热方式可分为单壳程单管程换热器、双管程、多管程、多壳程换热器。

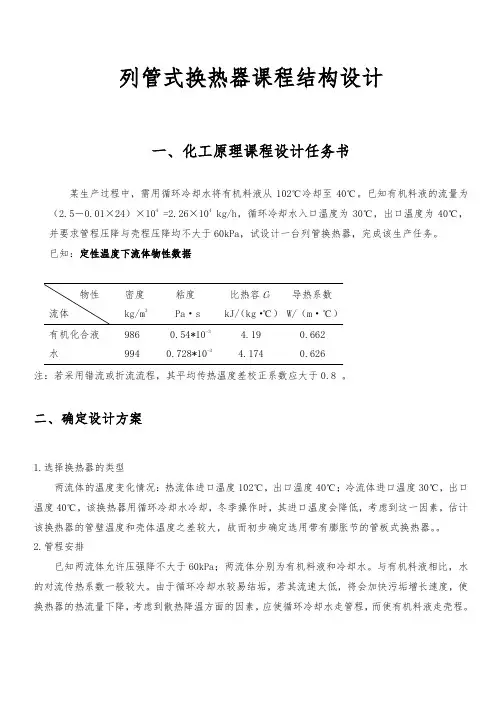

列管式换热器课程结构设计一、化工原理课程设计任务书某生产过程中，需用循环冷却水将有机料液从102℃冷却至40℃。
已知有机料液的流量为（2.5－0.01×24）×104 =2.26×104 kg/h，循环冷却水入口温度为30℃，出口温度为40℃，并要求管程压降与壳程压降均不大于60kPa，试设计一台列管换热器，完成该生产任务。
已知：定性温度下流体物性数据有机化合液 986 0.54*10-3 4.19 0.662水 994 0.728*10-3 4.174 0.626注：若采用错流或折流流程，其平均传热温度差校正系数应大于0.8 。
二、确定设计方案1.选择换热器的类型两流体的温度变化情况：热流体进口温度102℃，出口温度40℃；冷流体进口温度30℃，出口温度40℃，该换热器用循环冷却水冷却，冬季操作时，其进口温度会降低，考虑到这一因素，估计该换热器的管壁温度和壳体温度之差较大，故而初步确定选用带有膨胀节的管板式换热器。
2.管程安排已知两流体允许压强降不大于60kPa；两流体分别为有机料液和冷却水。
与有机料液相比，水的对流传热系数一般较大。
由于循环冷却水较易结垢，若其流速太低，将会加快污垢增长速度，使换热器的热流量下降，考虑到散热降温方面的因素，应使循环冷却水走管程，而使有机料液走壳程。
三、确定物性数据定型温度：对于一般低粘度和水等粘度低流体，其定性温度可取流体进出口的平均值。
故壳程有机料液的定性温度为℃71240102=+=T 管程流体的定性温度为℃3524030=+=T 根据定性温度，分别查取壳程和管程流体的有关物性数据。
有机料液在71℃下的有关物性数据如下： 密度 31986kg/m =ρ 定压比热容 ℃)/(19.41⋅=kg kj C P 热导率 ℃)/(662.01⋅=m W λ 粘度 s Pa ⋅⨯=-311054.0μ 循环水在35℃下的物性数据：密度 32994kg/m =ρ 定压比热容 ℃)/(174.42⋅=kg kj C P 热导率 ℃)/(626.02⋅=m W λ 粘度 s Pa ⋅⨯=-3110728.0μ四、估算传热面积1.热流量W h kJ t c m Q p 6600001063.1/1087.5)40102(19.422600⨯=⨯=-⨯⨯=∆=2.平均传热温差暂按单壳程、多管程进行计算。

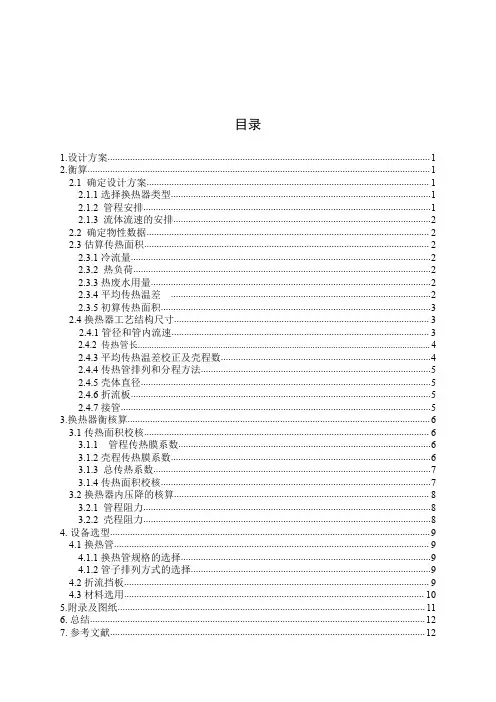

目录1.设计方案 (1)2.衡算 (1)2.1确定设计方案 (1)2.1.1选择换热器类型 (1)2.1.2管程安排 (1)2.1.3流体流速的安排 (2)2.2确定物性数据 (2)2.3估算传热面积 (2)2.3.1冷流量 (2)2.3.2热负荷 (2)2.3.3热废水用量 (2)2.3.4平均传热温差 (2)2.3.5初算传热面积 (3)2.4换热器工艺结构尺寸 (3)2.4.1管径和管内流速 (3)2.4.2传热管长 (4)2.4.3平均传热温差校正及壳程数 (4)2.4.4传热管排列和分程方法 (5)2.4.5壳体直径 (5)2.4.6折流板 (5)2.4.7接管 (5)3.换热器衡核算 (6)3.1传热面积校核 (6)3.1.1管程传热膜系数 (6)3.1.2壳程传热膜系数 (6)3.1.3总传热系数 (7)3.1.4传热面积校核 (7)3.2换热器内压降的核算 (8)3.2.1管程阻力 (8)3.2.2壳程阻力 (8)4.设备选型 (9)4.1换热管 (9)4.1.1换热管规格的选择 (9)4.1.2管子排列方式的选择 (9)4.2折流挡板 (9)4.3材料选用 (10)5.附录及图纸 (11)6.总结 (12)7.参考文献 (12)1.设计方案设计条件：反应器的工业污水经与进料物流换热后，用循环冷却水将其从112℃进一步冷却至70℃之后，进入吸收塔吸收其中的可溶组分。
已知液体的流量为6m 3·h -1,循环水的入口温度为38℃,出口温度为75℃,要求设计一台列管式换热器，完成该生产任务。
已知工业废水在112～70℃下的有关物性数据如下：密度330.987010/kg m ×，定压比热容()℃⋅kg kJ /1885.2，热导率℃⋅⋅−11755.0m W ，粘度s Pa ⋅×3103891.0．2.衡算2.1确定设计方案2.1.1选择换热器类型两流体温的变化情况：热流体进口温度112℃，出口温度70℃；冷流体进口温度38℃，出口温度为75℃；管束可以抽出，以方便清洗馆、可以用于结垢比较严重的场合；可用于管程易腐蚀场合。
第一章 列管式换热器的设计1.1概述列管式换热器是一种较早发展起来的型式，设计资料和数据比较完善，目前在许多国家中已有系列化标准。
列管式换热器在换热效率，紧凑性和金属消耗量等方面不及其他新型换热器，但是它具有结构牢固，适应性大 ，材料范围广泛等独特优点，因而在各种换热器的竞争发展中得以继续应用下去。
目前仍是化工、石油和石油化工中换热器的主要类型，在高温高压和大型换热器中，仍占绝对优势。
例如在炼油厂中作为加热或冷却用的换热器、蒸馏操作中蒸馏釜（或再沸器）和冷凝器、化工厂中蒸发设备的加热室等，大都采用列管式换热器[3]。
1.2列管换热器型式的选择列管式换热器种类很多，目前广泛使用的按其温度差补偿结构来分，主要有以下几种：（1）固定管板式换热器：这类换热器的结构比较简单、紧凑，造价便宜，但管外不能机械清洗。
此种换热器管束连接在管板上，管板分别焊在外壳两端，并在其上连接有顶盖，顶盖和壳体装有流体进出口接管。
通常在管外装置一系列垂直于管束的挡板。
同时管子和管板与外壳的连接都是刚性的，而管内管外是两种不同温度的流体。
因此，当管壁与壳壁温度相差较大时，由于两者的热膨胀不同，产生了很大的温差应力，以致管子扭弯或使管子从管板上松脱，甚至毁坏整个换热器。
为了克服温差应力必须有温度补偿装置，一般在管壁与壳壁温度相差50℃以上时，为安全起见，换热器应有温差补偿装置。
（2）浮头换热器：换热器的一块管板用法兰与外壳相连接，另一块管板不与外壳连接，以便管子受热或冷却时可以自由伸缩，但在这块管板上来连接有一个顶盖，称之为“浮头”，所以这种换热器叫做浮头式换热器。
这种型式的优点为：管束可以拉出，以便清洗；管束的膨胀不受壳体的约束，因而当两种换热介质的温差大时，不会因管束与壳体的热膨胀量的不同而产生温差应力。
其缺点为结构复杂，造价高。
（3）填料函式换热器：这类换热器管束一端可以自由膨胀，结构与比浮头式简单，造价也比浮头式低。
但壳程内介质有外漏的可能，壳程终不应处理易挥发、易爆、易燃和有毒的介质。
列管式换热器设计正文.doc
列管式换热器是一种常用于热力工程中的热交换设备，其主要由管束、衬里、支撑板、固定钢架、法兰等组成，其结构类似于管壳式换热器，但其管子呈列装式。
其主要原理是
通过两种流体之间的热量传递，使得热量从高温一侧传递到低温一侧，从而实现热量的平衡。
列管式换热器的设计需要考虑多种因素，包括流体的性质、换热器的尺寸、传热面积、传热系数等，以下为具体介绍：
（1）流体的性质
设计列管式换热器时，需要考虑管子内外的流体性质，主要包括流速、密度、热容、
粘度、导热系数等因素。
这些性质会影响到传热效果和运行效率，因此需要进行合理的计
算和分析。
（3）传热面积
设计列管式换热器时，需要确定其传热面积，主要与管子的数量、长度、直径等因素
有关。
传热面积越大，传热效果越好，但同时也增加了换热器的体积和成本，因此需要进
行合理的选择和设计。
（5）法兰和支撑板
列管式换热器的设计还需要考虑法兰和支撑板的大小和数量，这些因素会影响到换热
器的安装和使用效果。
法兰应选择合适的材质和规格，以确保其在高温、高压情况下的安
全性能；支撑板应合理安排间距和数量，以确保管束的稳定性和安全性。
浅谈列管式换热器的结构设计一、设计的既定假设条件1.对甘油和冷却水的要求在设计中甘油和冷却水是最基本的材料，为使此次设计能达到一个较好的效果，本文对甘油和冷却水的条件进行了如下假设：1.1对甘油的要求1.1.1处理量：10～15kg/s1.1.2压强降：101.3kPa1.1.3流入管口温度：100～120℃1.1.4流出管口温度：40～50℃1.2对冷却水的要求1.2.1压强降：101.3kPa1.2.2流入管口温度：20～25℃1.2.3流出管口温度：30～35℃2.设计中应完成的任务需完成设计任务如下：按照设计的既定条件选用合适的换热器型号，测算压力降和换热面积是否符合要求，完成壳体和管道以及壳体和管板之间的连接设计，计算出折流板的数目等。
3.设计中应遵循的原则3.1符合操作及工艺的要求3.2符合经济的实际要求3.3符合安全生产要求三、设计流程1.管束和管壳的分程设计1.1管束分程通常情况下换热器内部增加管束就会引起传热系数和管内流速的降低，因此在这种情况下可以进行管束分程。
这样就应在换热器的管箱中铺设相关的隔板，同时还要注意防止温差应力的产生。
1.2壳程分程本文考虑到相关的制造困难，对于壳程的分程不超过2。
2.传热管的选择因本文所设计的换热器传热系数并不高，故采用异形管进行传热强化，以提高传热膜的相关系数。
对管子进行选择时应根据我国的现有管长的规格系列，合理使用管材减少了相关的浪费。
3.传热管的布置在换热器的结构设计中应将管子均匀而紧凑的放置在换热器的截面上，并充分考虑流体的性质和制造上的问题。
管子可以按照排列较紧凑利于表面传热的等边三角形形状进行排列。
4.管板的选择在换热器的设计中采用管板来固定换热管和分隔管程、壳程。
用耐腐蚀材料的管板应对腐蚀性流体，同时用薄型管板来承受高温高压并起到降低相关温差应力的作用和满足高压对机械应力的要求。
5.传热管和管板的连接在充分考虑到固定管板式列管式换热器的连接处要承受一定的轴向力，采取相关的焊接措施避免因温度变化较大产生热应力而致使管子从管板脱落。
设计任务书设计题目：正丁醇冷却器设计设计条件⑴、处理能力：12721kg/h⑵、设备类型：列管式换热器（非定型式）⑶、操作条件：流体名称入口温度℃出口温度℃物料纯正丁醇冷却介质自来水允许压力降：热损失：按传热量的计算设计内容⑴、前言⑵、确定设计方案（设备选型、换热器材质）⑶、确定物性数据（冷却循环水的出口温度、纯正丁醇和水在物性温度下的物理性质）⑷、工艺设计初占换热面积、确定换热器基本尺寸（包括管径、管长、程数、每程管数、管子数排列、壁厚、换热器直径、流体进出管管径等计算）⑸、换热器计算①核算总传热系数（传热面积）②换热器内流体的流动阻力校核（计算压降）⑹、机械结构的选用①管板选用、管子在管板上的固定、管板与壳体连接结构②封头类型选用③温差补偿装置的选用④管法兰选用⑤管、壳程接管⑺、换热器主要结构尺寸和计算结果表⑻、结束语（包括对设计的自我评述及有关问题的分析讨论）⑼、换热器结构和尺寸（4#图纸）⑽、参考资料目录开始时期年月日结束时期年月日学生：班级：学号：指导老师：流程图和工艺流程图冷却水出口管（）纯正丁醇入口管（温度：）冷却水入口管（温度：）纯正丁醇出口管（温度：50℃）设计计算确定设计方案确定设备类型两流体的温度变化：①热流体的入口温度，出口温度；力体定性温度。
②冷流体的入口温度，出口温度；冷流体定性温度。
冷热流体的最大温差，因此，选用列管式换热器。
确定壳程流体与管程流体流体经过管程和壳程的选择原则：①不清洁或易结垢的流体，应走容易清洗的管道，可走管程。
②腐蚀性流体应走管程。
③压力高的流体应走管程。
④有毒流体应走管程。
⑤被冷却的流体应走管程。
⑥饱和蒸汽应走壳程。
⑦黏度大的流体或流量小的流体应走壳程。
两种流体的物理性质如下表：物性流体纯正丁醇 2.649水 4.178综上所述，纯正丁醇走壳程，水走管程；且采用逆流。
初算换热面积热流量（的热损失）若换热器无相变化，且流体的比热容可取平均温度下的比热容，则式中——换热器的热负荷，;——分别为冷、热流体的质量流量，；——分别为冷、热流体的平均比热容，；——冷流体的进、出口温度，——热流体的进、出口温度，有效传热量冷却水用量平均传热温差①平均温差先算出逆流的对数平均温差，再乘以考虑流动方向的校正因子，即式中——按逆流计算的对数平均温度差，——温度差校正系数，量纲为其中，。
