(sap实施)SDH-MSAP构建新一代多业务接入平台

  • 格式：doc
  • 大小：117.61 KB
  • 文档页数：7

MSAP系统通过SDH接口或以太网接口与SDH／MSTP传送网或IP城域网相连；通过E1，10／100Base-T接口或v.35接口和客户设备相连。

MSAP系统可以通过带内、带外方式和网元管理系统相连。

3. MSAP系统组成
MSAP系统组成参见图2。

多业务接人平台是由局端设备、用户端设备和网元管理系统组成，能够向用户提供E1／V.35租用线和专线业务，以及以太网专线业务。

用户端设备能够向用户提供El接口，V．35接口和l0／lOOBase-T接口的一种或几种，并通过PDH
光接口或者l00Base-Fx接口接人局端设备。

用户端设备可以分为2类，即PDH光端机和光纤收发器。

局端设备能够接入各种不同的PDH光端机和以太网光纤收发器，局端设备应包括各种线路板和不同的业务板。

线路板可根据不同的需要提供STM-1光接口和STM-4光接口；业务板根据接入不同的PDH光端机可以提供PDH光接口，l00Base-Fx接口和10／100Base-T接口，E1接口，V.35接口，GE接口和STM-1光接口。

局端设备通过SDH接口或者以太网接口接入城域传送网。

MSAP系统的管理信息可以通过带内和带外方式进行传送。

（1）带内方式：采用专用El电路（利用STM-N中的一个VCl2实现通道）或SDH的DCC通道。

（2）带外方式：IP网通过外部10／100Base-T管理接口，再通过IP网络接入到网元管理系统（EMS）。

4. MSAP功能及协议
MSAP局端设备满足SDH节点的基本功能要求，具有灵活的交叉连接处理能力，可以支持业务板到线路板、业务板到业务板以及线路板到业务板交叉连接类型，交叉连接方向支持单向、双向、广播和环回方式。

MSAP 局端设备提供低阶通道VC-12级别的虚级连功能和连续级联，并提供级联条件下的VC-12颗粒的交叉处理能力。

MSAP通过标准的GFP和LACS协议实现对以太网业务的支持，并且能够实现不同设备厂家之间以太网业务的互通。

MSAP支持以太网业务的透传功能和交换功能。

以太网业务透传功能是指来自以太网接口的数据帧不经过2层交换，直接进行协议封装和速率适配后，映射到SDH的虚容器（VC）中，然后通过SDH节点进行点到点传送。

MSAP透传功能可以实现传输链路带宽的可配置；可以保证以太网业务的透明性，包括以太网MAC帧，VLAN标记等的透明传送；可以通过采用VC通道的虚级联映射或者连续级联来保证数据帧在传输过程中的完整性。

（2）以太网专线应用场景参见图4。

机构A的以太网专线业务与SDH或MSTP传送网相连。

MSAP 局端设备A的网管信息通过IP城域网或DCN与网管中心连接。

9. 结束语
MSAP技术的出现配合了电信运营商宽带接入网“光进铜退”的网络演进思路，可以实现对现有电信运营商大客户接入网络的优化，支持不同客户对业务与服务的差异化需求；通过提供STM-1上联接口，实现接入网与城域网无缝连接，节省大量占用的DDF资源和机房空间；通过标准的GFP 封装可以实现以太网业务的互通；可以通过增加多种保护手段以及统一的管理平台，大大提高运营商的运营维护效率。

合集下载

MSAP&iTN产品介绍

MSAP&iTN产品介绍

MSAP/iTN产品介绍
贵州办：秦文辉
/
瑞斯康达专线发展历程
/ 2/92
MSAP/MSTP的概念
MSAP：muti-service access platform(多业务接入平台) 是一种定位在接入层面为用户提供多业务接口的接入设备 ，以SDH技术为内核，采用模块化设计，提供多个业务扩展 槽，通过集成多种接入方案，实现对用户需求的按需提供 。 MSTP:muti-service transort platform(多业务传输平台) MSTP（基于SDH 的多业务传送平台）是指，基于SDH 平台 同时实现TDM、ATM、以太网等业务的接入、处理和传送， 提供统一网管的多业务节点。
提供业务接口和带宽
可插放槽位
8×FE，每口最大100M带宽 4×FE，每口最大100M带宽 1×FE，支持以太8：1汇聚，可落地（前面板）可上背板（9槽位） 4×FE（内部4个口，外面4个口，以太网业务VLAN隔离，支持trunk 聚合组）可上背板（同EOS-4FE功能 ）可落地（前面板接入业务去9 槽位汇聚落地） 8×FX，每口最大100M带宽 8×FX，每口最大100M带宽。可处理VLAN标签，板内打上标准的 802.1q Tag。 4×FX，每口最大100M带宽，带VLAN。 可处理VLAN标签，板内打上标准的802.1q Tag 1×FX，支持以太8：1汇聚，可落地（前面板）可上背板（9槽位） 4×FX（内部4个口，外面4个口，以太网业务VLAN隔离，支持trunk 聚合组）可上背板（同EOS-4FX功能 ）可落地（前面板接入业务去9 槽位汇聚） 2×GE，14个交换端口，光/电口可选 8×V35,每路带宽N×64Kbps(N＝1～32) 8×V24,带宽可设64K、128K、256K 支持1536×1536个64K（相当于48×48路E1）的交叉能力 4×FX 提供系统管理功能 150W直流电源盘 300W直流电源盘 slot 9 slot 1-5/8-12 slot 1-5/8-12 slot 1-5/8-12 slot 1-5/8-12 slot 0 slot 1-5/8-12
MSAS1000多业务接入系统用户手册V2.3

MSAS1000多业务接入系统用户手册V2.3

MSAS1000 多业务接入系统用户手册V2.3©版权所有.北京网新易尚科技有限公司.本文的任何部分，包括文字、例子、表格、插图，未经北京网新易尚科技有限公司事先允许，不得以任何形式或任何手段如电子、机械、手工、光学等，以任何目的再现、传播或翻译。

商标本文中所述及的任何商标或注册商标都属于其所有者。

目录MSAS1000 (1)插图 (IV)1概述 (1)1.1什么是MSAS (1)1.2MSAS的主要特点 (1)1.3MSAS的典型应用 (2)2设备组成 (4)2.1结构说明 (4)2.2单元板说明 (9)2.2.1交换板(MSW) (9)2.2.2电源板(MPW) (9)2.2.3E1接口板(ME1) (9)2.2.4同向64K接口板（MTX） (9)2.2.5FXO接口板(MVO) (9)2.2.6FXS接口板(MVS) (9)2.2.72/4线VF音频接口板(MVF) (9)2.2.8光电板（MOD01/MOD02/MOS） (9)2.2.9电源后插板（MRP02/MRP00） (9)2.2.10用户后插板（MRE/MRT/MRO/MRS/MRF） (9)2.2.11MEE08PDH业务板 (9)3技术指标 (10)3.1工作环境 (10)3.2电源及接地要求 (10)3.3机框尺寸、重量 (10)3.4功耗 (10)3.5E1接口规范 (10)3.6同向64K接口规范 (11)3.7FXO接口规范 (11)3.8FXS接口规范 (11)3.92/4线VF音频接口规范 (11)3.10以太网接口(10Base-T)规范 (11)3.11光接口规范 (12)3.11MEE08E1接口规范（PDH接口规范） (12)4面板指示灯、按键、开关说明 (13)4.1交换板(MSW) (13)4.2电源板(MPW) (14)4.3E1接口板(ME1) (15)4.4同向64K接口板(MTX) (16)4.5FXO接口板(MVO) (17)4.6FXS接口板(MVS) (18)4.72/4线VF音频接口板(MVF) (19)4.8光电板(MOS/MOD01/MOD02) (20)4．9PDH（MEE08）板 (23)5开关跳线设置 (24)5.1电源后插板MRP02开关设置 (24)5.2光电板开关设置 (24)5.3E1板跳线设置 (25)6.1包装方式 (25)6.2安装所需工具 (26)6.3机械安装 (26)6.3.1开包装 (26)6.3.2机框安装 (26)6.3.3用户板安装 (26)6.4电气安装 (27)6.4.1电源后插板连线说明 (27)6.4.2MRE(E1后插板)连线说明 (29)6.4.3MRT(同向64K后插板)连线说明 (30)6.4.4MRO(FXO后插板)连线说明 (31)6.4.5MRS（FXS后插板）连线说明 (32)6.4.6MRF(2/4线VF后插板)连线说明 (33)7故障处理 (34)7.1电源板MPW故障处理 (34)7.2交换板MSW故障处理 (35)7.3E1接口板ME1故障处理 (36)7.4同向64K接口板MTX故障处理 (37)7.5FXS接口板MVS故障处理 (38)7.6FXO接口板MVO故障处理 (39)7.7VF音频接口板MVF故障处理 (40)7.8光电板MOS/MOD01/MOD02故障处理 (41)7.9MEE08故障处理 (41)插图图1-1 MSAS的环网连接 (2)图1-2 MSAS的链状连接 (2)图1-3 MSAS的树状连接 (3)图2-1 MSAS插箱式机框前视图 (5)图2-2 MSAS插箱式机框后视图 (6)图2-3 MSAS壁挂式机框前视图 (7)图2-4 MSAS壁挂式机框后视图 (8)图4-1 MSW面板指示灯、按键、开关说明 (13)图4-2 MPW面板指示灯指示灯、按键、开关说明 (14)图4-3 ME1面板指示灯指示灯、按键、开关说明 (15)图4-4 MTX面板指示灯、按键、开关说明 (16)图4-5 MVO面板指示灯指示灯、按键、开关说明 (17)图4-6 MVS面板指示灯指示灯、按键、开关说明 (18)图4-7 MVF面板指示灯、按键、开关说明 (19)图4-8 MOS面板指示灯、按键、开关说明 (20)图4-9 MOD01面板指示灯、按键、开关说明 (21)图4-10 MOD02面板指示灯、按键、开关说明 (22)图4-11 MEE08面板指示灯、按键、开关说明 (24)图6-1 MRP02连线说明 (27)图6-2 MRP00连线说明 (28)图6-6 MRE连线说明 (29)图6-7 MRT连线说明 (30)图6-8 MRO连线说明 (31)图6-9 MRS连线说明 (32)图6-10 MRF连线说明 (33)表7-1 电源板MPW故障处理 (34)表7-2 交换板MSW故障处理 (35)表7-3 E1接口板ME1故障处理 (36)表7-4 同向64K接口板MTX故障处理 (37)表7-5 FXS接口板MVS故障处理 (38)表7-6 FXO接口板MVO故障处理 (39)表7-7 VF音频接口板MVF故障处理 (40)表7-8 光电板MOS/MOD01/MOD02故障处理 (41)表7-9 MEE08故障处理 (41)1概述1.1什么是MSASMSAS(Multi-Service Assess System)是北京网新易尚科技发展有限公司自主开发研制生产的多业务接入系统。

MSAP多业务接入平台&产品简介(1)

MSAP多业务接入平台&产品简介(1)

5. 所有板卡支持热插拔，业务盘可混插。
6. 19英寸机箱，高度4U。体积小，方便机架安装。 7. 双电源盘，支持1+1热备份。
中小型局端平台：MSAP-E6200
主控盘槽位 群路盘槽位 GE盘槽位
设备特点 ：
1. 支持以太网网管、级联。内置DCN网管通道。
2. 业务盘槽位兼容E6300所有业务板卡
MSAP的内涵－－接入层MSTP
1. 2. 3.

什么是MSAP？本质上是MSTP在接入层上的一种产品形态，由局端汇聚设备和多种类型光纤远端组
成。也可以说MSAP是MSTP设备的延伸。
应用市场和特点：大客户接入，多场景下的小颗粒业务汇聚和端口复用。 设备特点：
局端设备采用标准IP和TDM双模 架构，
3. 4个业务盘槽位，扩展8或16路光方向接入。 4. 提供STM-1/4上联接口，支持2个STM-1群路光口1+1保护。 5. 集成度高，模块化设计，主控板提供2xSTM-1接口，4个E1，2个FE，2个FX 6. 提供线性复用段保护，线性VC保护，子网连接保护，实现快速保护倒换。
7. 所有板卡支持热插拔，业务盘可混插。
多业务PDH远端设备：MSAP-EE1500
MSAP-EE1500是具备了网管、远程监控及测试功能的光端机，可提供4/8/12路E1接口和1 路以太网接口。可用于端到端通信，也可与集中型设备MSAP-E6300组成星型、链型和环形网 络。 整机使用1U机箱，采用单体式结构； 提供4/8/12路E1，E1接口阻抗可选非平衡75欧和平衡120欧。
最大扩展为18路以太网光方向；
局端平台：汇聚型协议转换器MSAP-EC8100
功能特性：
最多可提供2路STM-1上联接口，支持FC/SC接口类型, 支持光接口1+1保护 以太网协转支持标准的GFP封装
MSAP多业务接入平台

MSAP多业务接入平台

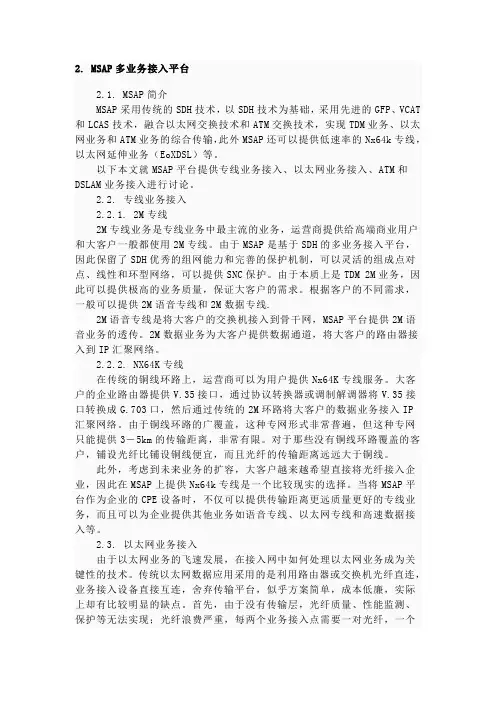

2. MSAP多业务接入平台2.1. MSAP简介MSAP采用传统的SDH技术，以SDH技术为基础，采用先进的GFP、VCAT 和LCAS技术，融合以太网交换技术和ATM交换技术，实现TDM业务、以太网业务和ATM业务的综合传输，此外MSAP还可以提供低速率的Nx64k专线，以太网延伸业务（EoXDSL）等。
