我国中厚板轧机概况和中厚板轧机新技术1、我国中厚板轧机概况热轧中厚板生产设备包括热连轧机组、中厚板轧机和炉卷轧机等。
热连轧宽带钢轧机适合生产薄而窄的产品，常规中厚板轧机适合生产厚而宽的产品，而新兴的宽规格卷轧中厚板轧机（炉卷）能够生产前两种轧机生产比较困难的薄而宽规格的产品。
国内中厚板产量主要来源于中厚板轧机，其次是热连轧机。
随着长期生产实践与科学技术的不断进步，中厚板轧机生产工艺有两种方案：一是，传统的常规中厚板生产线，采用单张钢板轧制方式。
轧机布置型式有：三辊劳特式轧机（已淘汰）；单机架四辊轧机；双机架布置，即二辊粗轧机＋四辊精轧机或四辊粗轧机＋四辊精轧机。
二是，卷轧中厚板生产线，即炉卷轧机，该工艺是从上世纪80年代逐步发展起来的，既可单张钢板轧制，又可采用卷轧方式生产中厚板。
我国于1936年在鞍钢建成第一套2300中板轧机（三辊劳特式）。
新中国于1958年和1966年先后建成了鞍钢2800/1700半连续钢板轧机和武钢2800中厚板轧机、太钢2300/1700炉卷轧机。
1978年建成了舞钢4200宽厚板轧机。
宝钢5000、沙钢5000、鞍钢5500宽厚板轧机分别于2005年、2006年、2008年建成投产。
我国常规的中厚板轧机目前可分三类，1类：4.3m和5m高水平轧机；2类：以3.5m为代表的中等水平轧机；3类：2.3、2.8m老旧轧机。
2008年，我国中厚板轧机将达到59套，产能5553万t/a。
到2010年我国中厚板轧机产能将达到6500～7000万t/a。
2、中厚板轧机新技术我国中厚板轧机经过近些年来的改造和引进，采用了许多新技术，如在大多数轧机上普遍采用了液压AGC和轧机过程控制系统，部分轧机已经采用立辊轧机的AWC、工作辊弯辊技术及CVC技术等。
特别是宝钢5000、沙钢5000、鞍钢5500宽厚板轧机，均采用了当今世界上最先进的轧机新技术。
以宝钢5000mm轧机为例其采用的新技术：1）采用了高水平的控制轧制和控制冷却工艺。
目前已建和在建的中厚板厂及轧机型式作者：九九钢铁网论文资料参考日期：2009-05-17阅读：214国内企业名称轧机形式与尺寸鞍钢厚板厂4300×4舞阳厚板厂4200×4浦钢厚板厂4200×4/3500×4秦皇岛轧板厂3500×4济钢中厚板厂3200×4/3500×4酒钢中厚板厂2800×4新钢(厚板线) 3800×4邯钢(厚板线)3500×4首钢中板厂3500×4武钢轧板厂2800×2/2800×4邯钢(中板线) 2800×4济钢中板厂2500×4/2500×4天津中板厂2400×4/2400×4南钢中板厂2300×3/2500×4新钢(中板线) 2300×3/2500×4重钢中板厂2350×2/2450×4营口中板厂2450×4鞍钢中板厂2500×2/2450×4马钢中板厂2350×2/2300×4太钢不锈热轧厂2300×2/2300×4/1700卷安钢中板厂2800×4柳钢中板厂2800×4/2800×4韶钢中板厂2500×4临钢中板厂3300×4文丰中板厂2800×2/3000×4宝钢厚板厂5000×4沙钢厚板厂5000×4鞍钢厚板厂5500×4/5000×4国外宽幅中厚板轧机国家公司或厂址建厂年代轧机规格(mm)美国Lukens 1918 5,230前苏联莫斯科镰刀斧头工厂1940 5,300日本室兰1941 5,200前苏联下塔吉尔1950 5,300德国M·hem 1957 5,100法国Dunkerque 1962 3,350/4,320+5,000日本住友鹿岛1970 4,800+5,490德国Dillingen 1972 5,500+4,800日本新日铁大分1976 5,500日本川崎水岛2号1976 5,500日本NKK京浜1976 5,500前苏联伊尔诺斯克1984 5,000韩国6套中厚板轧机分别如下：1. 东国2550 三辊劳特式中板轧机2. 浦项3400 单机架四辊式中厚板轧机3. 浦项4724＋4724 双机架四辊式宽厚板轧机4. 东国3400 单机架四辊式中厚板轧机5. 浦项4300 单机架PC四辊式中厚板轧机6. 东国4300 双机架四辊式中厚板轧机世界5m及以上级宽厚板轧机基本情况统计2009-04-22 15:59:07作者：铁诺咨询来源：制钢参考网浏览次数：0文字大小：【大】【中】【小】No 国家公司或厂址建厂年代轧机规格(mm) 轧机组成产量(×104) 备注1 美国Lukens 1918 5,230 4h 30 在2000年12版“Iron and Steel Works of the World”中已无记载。

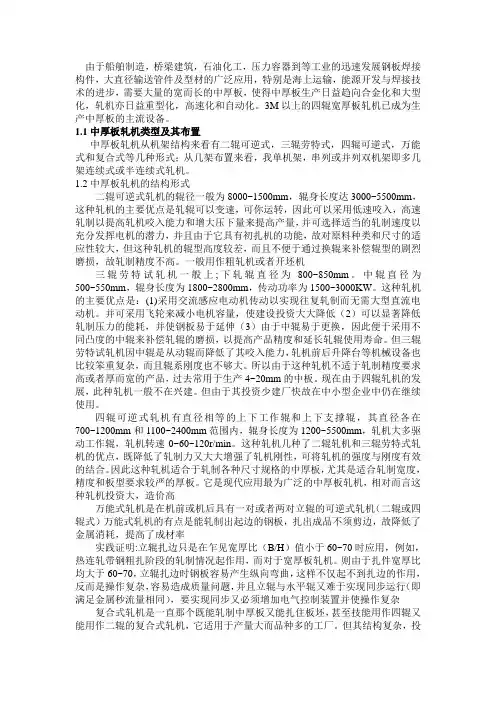

由于船舶制造，桥梁建筑，石油化工，压力容器到等工业的迅速发展钢板焊接构件，大直径输送管件及型材的广泛应用，特别是海上运输，能源开发与焊接技术的进步，需要大量的宽而长的中厚板，使得中厚板生产日益趋向合金化和大型化，轧机亦日益重型化，高速化和自动化。
3M以上的四辊宽厚板轧机已成为生产中厚板的主流设备。
1.1中厚板轧机类型及其布置中厚板轧机从机架结构来看有二辊可逆式，三辊劳特式，四辊可逆式，万能式和复合式等几种形式；从几架布置来看，我单机架，串列或并列双机架即多几架连续式或半连续式轧机。
1.2中厚板轧机的结构形式二辊可逆式轧机的辊径一般为8000~1500mm，辊身长度达3000~5500mm，这种轧机的主要优点是轧辊可以变速，可你运转，因此可以采用低速咬入，高速轧制以提高轧机咬入能力和增大压下量来提高产量，并可选择适当的轧制速度以充分发挥电机的潜力，并且由于它具有初扎机的功能，故对原料种类和尺寸的适应性较大，但这种轧机的辊型高度较差，而且不便于通过换辊来补偿辊型的剧烈磨损，故轧制精度不高。
一般用作粗轧机或者开坯机三辊劳特试轧机一般上;下轧辊直径为800~850mm。
中辊直径为500~550mm，辊身长度为1800~2800mm，传动功率为1500~3000KW。
这种轧机的主要优点是：(1)采用交流感应电动机传动以实现往复轧制而无需大型直流电动机。
并可采用飞轮来减小电机容量，使建设投资大大降低（2）可以显著降低轧制压力的能耗，并使钢板易于延伸（3）由于中辊易于更换，因此便于采用不同凸度的中辊来补偿轧辊的磨损，以提高产品精度和延长轧辊使用寿命。
但三辊劳特试轧机因中辊是从动辊而降低了其咬入能力，轧机前后升降台等机械设备也比较笨重复杂，而且辊系刚度也不够大。
所以由于这种轧机不适于轧制精度要求高或者厚而宽的产品，过去常用于生产4~20mm的中板。
现在由于四辊轧机的发展，此种轧机一般不在兴建。
但由于其投资少建厂快故在中小型企业中仍在继续使用。
我国厚板轧机发展概要进入21世纪以来，随着造船业和各种制造业的迅速发展，工业建设、城市公共建筑、公路及铁路建设、油气输送管线建设等促使中厚钢板需要量急剧增长，推动钢铁企业从2000年前后开始掀起对原有老的中厚板轧机的升级改造，更以跃进的步伐大规模地进行现代化中厚及宽厚板轧机的建设，使我国厚板轧机的数量、产品品种和产品规格大幅度增长，生产能力和产品质量显著提高。
本文是作者在从事钢铁企业设计工作中经过长期收集和积累，将我国的厚板轧机进行统计整理，并列举出代表性现代化厚板轧机主要参数实例，简要说明现代化厚板轧机的设计要点，供有关方面和专业人员参考。
1 2000年以前我国的厚板轧机建国以来到2000年前后我国厚板轧机发展比较缓慢，这一时期我国共计拥有25套中厚板轧机，其原设计能力为1600万t/a左右。
鞍钢1958年投产的半连续轧板厂和武钢1968年投产的轧板厂的2800/2800mm厚板轧机，这两套厚板轧机均为原苏联设计和制造，是当时我国最大和比较完善的中厚板生产设备，设计产品规格为（4～50）×1000～2500×（4000～18000）mm。
50、60年代大炼钢铁时期和其后，我国自行设计制造了一大批2300～2800mm中厚板轧机并建于各省骨干钢铁企业中。
舞阳钢铁公司1978年建成投产一套4200mm特厚板轧机，完全由国内自力更生进行设计和制造建设的。
90年代初期上海浦钢、鞍钢、邯钢、首钢（秦皇岛厂）引进的4200、4300、3000、3450mm四套厚板轧机及生产线的二手设备，国内做必要改造并补齐相应配套设施而较快地建成投产。
我国到2000年前后已有的25套中厚板轧机按辊身长度划分情况如下：6套辊身长度3450 ～4300mm轧机；5套辊身长度2800～3000mm轧机；14套辊身长度2300～2500mm轧机。
从以上轧机分析，有14套轧机的辊身长度为2300～2500mm，从而在半个世纪以来我国所生产的宽度2000mm及以下中厚钢板占据了市场的主导地位，钢板厚度主要是5（6）～25mm。
国内中厚板热处理设备概况随着中国工业技术水平的不断发展和提高，在造船业、机械加工业、石油化工、桥梁建筑等汗液对中厚板的总体需求量增加的同时，对高等级高强度钢板的需求也不断增加。
由于我国原有的中厚板生产线虽然不断的在进行技术更新改造，但是总体的技术水平和国外相比仍由较大的差距，设置配套热处理设施的中厚板厂更是少之又少。
正因为如此，目前国内很大一部分高等级和高强度的中厚板主要依赖于进口。
虽然我国中厚板生产线的装备水平有了很大的提高，特别是近几年我国又新建了不少现代化的中厚板生产线，采用了控制轧制和控制冷却技术，也能生产一些高附加值的钢板，但是一些高强度的钢板如低温压力容器板、电厂锅炉板、工程机械用钢板，耐磨钢板、不锈钢板等必须要有热处理设施才能生产，所以热处理是生产高附加值重要用途钢板的必要手段。
随着中国产业技术的升级和市场竞争的加剧，中厚板的竞争必然从量的竞争转向质量和高附加值的竞争。
而热处理是生产高性能和高附加值钢板的重要工序之一，其不仅可以改进钢板的加工性能，同时能够显著的改善钢板的力学性能，所以国外特别是日本、德国的中厚板生产厂几乎都建设了热处理设施。
这也是我国中厚板生产厂提升产品附加值和竞争力以产顶进的必然选择。
热处理设备型式1 热处理炉中厚板热处理工序的核心设备是热处理炉。
热处理炉是热处理工序的加热设施，与中厚板生产线的加热炉相比，其炉温控制的准确性和加热的均匀性要求更高。
它的装备水平和操作水平直接影响钢板的质量和生产成本，所以中厚板热处理炉型式和水平的选择是热处理工艺成功的关键。
1）热处理炉炉型中厚板热处理炉的型式共有六种分别是：辊底式炉；步进式炉；大盘式炉；车底式炉；外部机械化炉；罩式炉。
辊底式炉由于产量、机械化和自动化程度高，得到了广泛的采用。
步进式炉虽然具有避免产生黑印和划伤的优点，但是由于投资高、维修量大且成本高、无法进行无氧化加热，目前已经很少采用，其它炉型由于生产能力低和使用寿命短等因素，基本上很少采用。

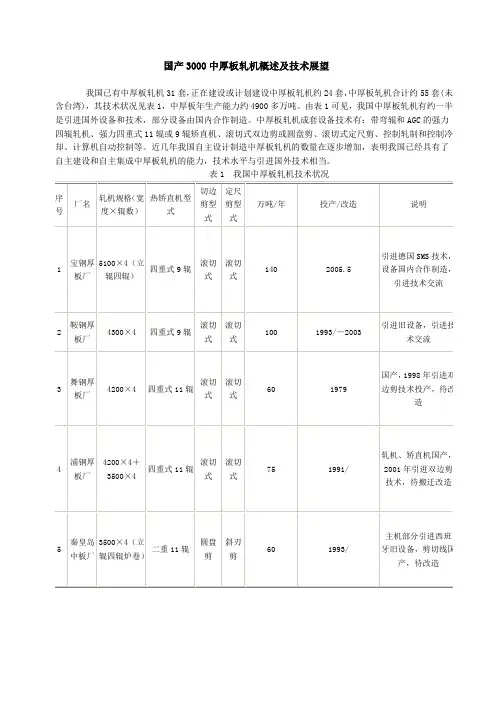

国产3000中厚板轧机概述及技术展望我国已有中厚板轧机31套，正在建设或计划建设中厚板轧机约24套，中厚板轧机合计约55套(未含台湾)，其技术状况见表1，中厚板年生产能力约4900多万吨。
由表1可见，我国中厚板轧机有约一半是引进国外设备和技术，部分设备由国内合作制造。
中厚板轧机成套设备技术有：带弯辊和AGC的强力四辊轧机、强力四重式11辊或9辊矫直机、滚切式双边剪或圆盘剪、滚切式定尺剪、控制轧制和控制冷却、计算机自动控制等。
近几年我国自主设计制造中厚板轧机的数量在逐步增加，表明我国已经具有了自主建设和自主集成中厚板轧机的能力，技术水平与引进国外技术相当。
表1 我国中厚板轧机技术状况一、3000轧机生产规模及产品大纲轧钢车间分两期建设，一期工程年生产规模80万t，建设一架3000精轧机和相应的配套设施。
二期工程年生产规模为120万t，增加3000粗轧机和相应的配套设备。
成品钢板尺寸：厚度5～50mm，宽度1000～2700mm，长度3000～16000mm，轧制钢板最大长度30m。
原料板坯规格：板坯厚度250mm，板坯宽度1000～1600mm，板坯长度1600～2900mm，最大坯重9.05t。
二、工艺流程及平面布置连铸坯→上料→板坯加热→除鳞→(粗轧)→精轧(控制轧制)→热矫直→(快速冷却)→检查修磨→切头、切尾、双试样、切定尺和切边→收集三、3000轧机成套设备技术1 四辊可逆精轧机1) 技术参数表2 技术参数液压AGC规格/mm工作辊尺寸/mm支承辊尺寸/mm2) 结构组成四辊可逆式精轧机通过电机传动上下工作辊，压下及平衡装置升降上、下辊系落座于阶梯垫下辊标高调整装置上，轧机工作辊道和机架辊将钢坯送入相对转动的上下工作辊辊缝之间进行轧制。
为了保证轧辊磨损后能快速更换，在机架窗口中设置了固定的换工作辊轨道，它与能够抬升下辊系的抬升装置、支承辊小车、阶梯垫下辊标高调整装置以及机外换辊装置可快速更换轧辊。
～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～～为此近来各国均在后部工序进行大量研究，如为减少导引过程中的断带，在铸轧机出口处设气雾冷却室、托辊和导卫装置；在双辊铸轧机与在线四辊精轧机间加除鳞装置和防止二次氧化设施；在精轧机后设飞剪和分卷设备，以及加强过程管理等，其后部设施与传统的薄板连铸连轧逐渐靠近。
参考文献：［1］B l a z e kKF ，P r a e g W E.C o m m e r c i a l -s c a l e v e r i f i c a t i o n o f t h e f e a s i b i l i t y o f e l e c t r o m a g n e t l i e e d ge c o n t u i n m e n tf o r t h e t w i n r o l l s t r i p c a s t i ng of s t e e l ［J ］.I r o n &S t e e l m a k e r ，1998，（2）：39-45.［2］朱铮.带钢连铸技术的发展和现状［J ］.上海金属，2000，22（5）：3-8.［3］L e g r a n d H L ，M a t r e lG .S t a i n l e s ss t r i p c a s t i n g b y m yo s o l i d ［J ］.S t e e l T i m e s ，1998，（3）：104-105.［4］B u c h n e r AR .T h i n s t r i p c a s t i n g of s t e e l w i t h a t w i n r o l l c a s t e r c o r r e l a t i o n s b e t w e e n p r o c e s s p a r a m e t e r s ［J ］.S t e e l R e s e a r c h ，1997，68（6）：247-268.［5］G i rg e n s oh nA ，B u c h n e r AR .T wi n r o l l s t r i p c a s t i n g o f l o w c a r -b o n s t e e l s ［J ］.I r o n m a k i n g &S t e e l m a k i n g ，2000，27（4）：317-323.［6］S m i t hT .T h i n g a u g e h o t s t r i p ［A ］.A r e p o r t o n t h e I S S s y m -p o s i u m ［C ］.T o r o n t o ：S t e e l T i m e s I n t e r n a t i o n a l ，2000.30-34.［7］S t r e z o v eL ，H e r b e r t s o nJ .E x p e r i m e n t a l s t u d i e so f i n t e r f a c i a l h e a t t r a n s f e ra n di n i t i a l s o l i d f i c a t i o n p e r i n e n t t os t r i p c a s t i n g ［J ］.I S I J I n t e r n a t i o n a l ，1998，38（9）：959-966.［8］M u k u n t h a nK ，S t r e z o v e L ，M a h a p a t r a R ，e t a l .E v a l u a t i o n o f m i c r o s t r u c t u r e s a n d p r o d u c to p p o r t u n i t i e s i nl o wc a r b o ns t e e l s t r i p c a s t i n g ［J ］.C a n a d i a n M e t a l l u r g i c a lQ u a r t e r l y ，2001，40（4）：523-532.［9］B l ej d eW ，M a h a p a t e R ，F uk a s eH .D e v el o pm en to f l o wc a r b o n t h i n s t r ip p r o d u c t i o n c a p a b i l i t y a t p r o j e c tM ［J ］.I r o n&S t e e l -m a k e r ，2000，27（4）：29-32.［10］O p a l k aW A .D i r e c t s t r i p c a s t i n g d e v e l o p m e n t ［J ］.I r o n m a k -i n g &S t e e l m a k i n g，1999，（2）：39-40.收稿日期：2003-05-19作者简介：杨固川（1959-），男（汉族），四川人，正高级工程师，二重设计研究院机械一室主任，硕士，2003年全国五一劳动奖章获得者。
中厚板轧机牌坊1. 引言中厚板轧机牌坊是指用于中厚板轧制的重型设备。
中厚板指的是厚度在6毫米到200毫米之间的钢板。
中厚板轧机牌坊在钢铁生产中起着重要的作用，能够将厚重的钢板轧制成平整的中厚板，用于各种工业领域。
本文将对中厚板轧机牌坊的工作原理、结构组成以及使用方法进行详细介绍。
2. 工作原理中厚板轧机牌坊采用了轧制工艺来对钢板进行加工。
其工作原理可以简述如下：•钢板进入轧机牌坊的进料系统，通过辊道将钢板送入轧机牌坊的工作区域。
•轧机牌坊的主电机提供动力，驱动工作辊和支撑辊旋转。
•工作辊和支撑辊之间形成一对辊缝，钢板被夹在其中。
•当工作辊旋转时，它们对钢板施加压力，使钢板在辊缝内受到强大的挤压力。
•钢板在辊缝内经历一系列的轧制过程，不断变薄并被轧制成所需的尺寸和形状。
•轧制后的中厚板通过轧机牌坊的出料系统输出。
3. 结构组成中厚板轧机牌坊由多个部分组成，下面将介绍其主要结构组成：3.1 机架机架是中厚板轧机牌坊的支撑组件，承担着整个设备的重量和轧制过程中所产生的力。
通常采用钢材制作，具有足够的强度和刚性，以确保设备的稳定性和可靠性。
3.2 辊道系统辊道系统是用来输送钢板的组件，包括进料辊道和出料辊道。
进料辊道将钢板送入轧机牌坊的工作区域，而出料辊道则接收轧制后的中厚板输出。
辊道通常由一组辊子和传动装置组成，以实现钢板的平稳输送。
3.3 辊子辊子是中厚板轧机牌坊中最重要的组件之一，起着支撑和轧制钢板的作用。
辊子通常由高强度合金钢制成，具有优良的耐磨性和高强度。
其中，工作辊位于辊子的上方，支撑辊位于辊子的下方，两者之间形成辊缝。
3.4 驱动系统驱动系统包括主电机和传动装置，用于提供所需的驱动力。
主电机通常采用交流电机或直流电机，通过传动装置将动力传递到工作辊和支撑辊，使其旋转。
驱动系统需要具备足够的转速和扭矩，以满足轧机牌坊对钢板的轧制要求。
4. 使用方法中厚板轧机牌坊的使用方法如下：1.首先，将待轧制的钢板放置在进料辊道上。
目录：一、中厚板概述二、热轧总厂中厚板分厂概况三、中厚板分厂轧钢生产工艺四、中厚板性能一、中厚板概述1、中厚板是国家现代化不可缺少的一项钢材品种，被广泛用于大直径输送管、压入容器、锅炉、桥梁、海洋平台、各类船舰、坦克装甲、车辆、建筑构件、机器结构等领域，其品种繁多，使用温度要求广泛（-20℃——600℃），使用环境要求复杂（耐候性、耐蚀性等），使用强度要求高（强韧性、焊接性能好等）。
一般厚度在4mm以上的为中厚板（4——20mm的为中板，20——60mm为厚板，60mm以上的为特厚板）。
2、中厚板一般有较高的综合机械性能。
力学性能要求有：强度、塑性、硬度、冲击韧性、刚度等。
工艺性能要求有：焊接性能、淬透性、加工性、耐候性、耐蚀性、耐磨性、耐疲劳性、高温特性、低温特性等。
二、热轧总厂中厚板分厂概述：1、热轧总厂中厚板分厂是我国中厚板行业的重要的基地，年产量向80万吨迈进。
主要产品有：造船用结构钢板、桥梁用钢板、锅炉用钢板、压力容器用钢板、优质碳素结构钢板、普通碳素结构钢板、低合金高强度结构钢板、工程机械用钢板、耐火耐候高层建筑用钢板、特殊用途钢板等。
先后为三峡工程、芜湖长江大桥、武汉军山长江大桥、武汉阳逻长江大桥、天兴洲公铁两用长江大桥、国家大剧院、北京电视塔、国家体育场、国家图书馆、北京奥运工程、国家石油战略储备工程、青藏铁路等国家重点工程提供了大量的优质钢板，许多产品都取代了进口的产品，成为“双高”产品中的佼佼者。
2、中厚板分厂主要的设备有：板坯修磨机、二座推钢式加热炉和一座步进式加热炉，立辊轧机、二辊轧机、四辊轧机各一座，控轧控冷系统，矫直、剪切、精整设备齐全，并有国内先进的热处理设备（三座常化炉）三、热轧总厂中厚板分厂生产工艺热轧总厂中厚板分厂生产工艺流程框图如下：1、原料选择原料是中厚板生产中的重要环节之一。
原料的选择是否合理，将影响轧机的生产率、成材率、钢板质量及成本。
原料表面缺陷一般可以采用表面清理的方法消除，然后再加热、轧制，否则会因原料缺陷在轧制过程中扩展造成废品。
世界轧机之王——鞍钢5500mm特宽厚板轧机2009-12-01 15:22:59 作者：来源：互联网分享到5工程总投资：54.6亿元工程期限：2005年——2009年你知道这块钢板有多厚吗？这块测试用的钢板厚达200mm，竟然被炮弹像切豆腐一样穿透。
“每一块钢铁里，都隐藏着一个国家兴衰的秘密。
”——Peter Krass，美国钢铁大王卡内基的传记作者。
钢铁工业是重要的基础产业，被誉为工业的脊梁。
轧钢机是钢铁工业核心装备之一。
无论是决定战争胜负的航空母舰、核潜艇等尖端武器；还是关乎社会安危的核电站、巨型桥梁、水库闸门等基础设施；又或是人们日常生活中的汽车、冰箱、洗衣机等消费品；都离不开大型轧钢机生产的优质钢材。
鞍钢是我国最早的钢铁生产基地，始建于1916年，前身为日伪时期的鞍山制铁所和昭和制钢所。
1936年鞍钢第一中板厂建成我国第一台2300mm三辊劳特式中板轧机。
1945年8月苏联红军出兵东北后，将鞍钢7万多吨设备物资拆运回国，使鞍钢生产完全瘫痪，偌大厂区陷入破败境地。
1949年7月9日，新成立的鞍钢公司在一片废墟上恢复建设。
到1957年生铁产量达到336.1万吨，钢291.07万吨，钢材192.39万吨，成为中国第一大钢铁基地，向全国输送了大量专业人才，被誉为共和国钢铁工业的摇篮。
然而同大多数国有企业一样，在上世纪90年代市场大潮的冲击下，积弊严重的鞍钢曾濒临绝境，历经转轨阵痛，通过投巨资对生产线进行技术改造才重获生机。
走过60年风雨历程的鞍钢，目前是我国四大钢铁集团之一，拥有职工十余万人，2008年生产铁1608万吨，钢1604万吨，钢材1499万吨，实现收入796亿元。
形成了以汽车板、家电板、集装箱板、造船板、重轨、无缝钢管、冷轧硅钢为主的完整产品系列，是全球最大的集装箱钢板供货企业和国内主要的船用钢板、汽车钢板供货商；能够生产128个钢种的船用钢板，最大厚度100mm，强度级别从235MPa到550MPa，全部通过9国船级社认证；是世界第3家具备生产高档船体结构板和海洋工程结构钢板的企业。
12中厚板的加热设备与热处理设备12．1加热炉及其辅助设备中厚板车间为钢材热加工车间，原料加热工序必不可少，加热工序主要设备就是加热炉。
作为一种比较独特的轧制产品——中厚板，由于原料品种、规格较多，所以对加热设备也有一定的特殊要求。
根据不同的产品大纲可选加热炉炉型主要有4种：推钢式连续加热炉、步进梁式连续加热炉、均热炉和车底式加热炉，其他炉型例如步进底式连续加热炉、辊底炉、外部机械化炉、室式炉等很少在中厚板车间作为加热炉使用。
在中厚板车间推钢式连续加热炉和均热炉的使用历史比较悠久，随着对产品质量、产量要求的提高以及加热炉技术的发展，技术性能更为先进的步进梁式连续加热炉逐渐增多。
为适应特殊板坯(锭)、钢种加热的需要又出现了车底式加热炉炉型。
均热炉加热大型板坯(锭)，步进梁式连续加热炉和推钢式连续加热炉加热规格居中的连铸坯，车底式加热炉加热大规格坯(锭)、小规格连铸坯和特殊钢种等。
中厚板车间原料板坯长度较短，钢种较多，连续加热炉的主要特点是：多为两排或三排布料，炉子较窄且长，沿炉长方向分多段控制以适应多种加热制度的需要等。
中厚板车间使用的原料以前是轧坯和扁锭，随着连铸工艺和设备的发展大部分现已被连铸坯所代替，而且其厚度有越来越厚的趋势，对于生产特厚板和特殊用途钢仍用扁锭，个别情况还有的用锻坯。
原料装炉可以冷装亦可热装。
随着中厚板轧机的发展，产品规格范围逐渐扩大，车问加热设备也向同时设置多种炉型方向发展。
同时加热炉必须适应板坯厚度日趋变厚、宽度日趋变宽、生产能力日趋变大的需求。
虽然均热炉与车底炉从结构和布置上有很大区别，但两者的加热制度比较接近，都为专设装、出料设备的间歇性加热炉，均热炉对板坯(锭)的规格范围和形状限制比较严格，烧嘴数量较少，温度均匀性稍差。
作为同一类型的加热炉，以车底式加热炉为代表进行论述和比较。
以下着重叙述步进梁式连续加热炉、推钢式连续加热炉和车底式加热炉。
12．1．1步进梁式连续加热炉12．1．1．1 对板坯尺寸和形状的要求步进梁式连续加热炉所用原料应符合YB／T 2012--2004《连续铸钢板坯》标准。
韩国中厚板轧机状况及特点韩国是全球第一造船大国，超过中国和日本，但造船技术不如日本，中厚板轧机装备和船板品种质量也落在日本之后。
韩国造船业从上世纪50年代已开始起步，当时，所需船板从日本进口。
几十年来，不但造船业有了飞速发展，也带动了中厚板轧机初具相应的规模。
目前，两个厂拥有6套中厚板轧机，年产能达642万t，2005年生产中厚板达500万t，其中船板350万t，占70％。
而船厂消费船板约500万t，尚缺150万t从日本进口补充。
从2000年开始，缺口达200万t以上，除从日本进口外，也从中国进口大量船板，促成韩国造船业仍然保持两位数增长。
为了保持造船业迅速地增长，除了对现有轧机进行技术改造外，东国和现代公司都在筹划新建宽厚板轧机。
一、韩国中厚板轧机状况韩国6套中厚板轧机分别介绍如下：1.东国2550三辊劳特式中板轧机东国No.12550mm三辊劳特式中板轧机建于上世纪60年代初，开创了韩国生产中厚板的新纪元。
可生产6～50mm×1000～2000mm×12000mm，以普碳钢为主的中厚板，初期年生产能力为20万t，现产量已达到30万t。
轧机尺寸为900／550／900mm×2550mm，主电动机为2500kW。
精整线设有铡刀剪组成剪切线一条。
目前主要生产小尺寸小批量的普碳船板。
2.浦项3400单机架四辊式中厚板轧机浦项No.13400mm单机架四辊式中厚板轧机是1972年7月4日投产，由奥钢联V ATECH 设计制造。
每年生产4.6～200mm×1000～3100mm×22000mm各种中厚板55万t。
设有加热能力为100t／h推钢式加热炉一座。
轧机尺寸为900／1500mm×3400mm，主电动机为3676kW，40／80rpm，2台。
由铡刀剪组成剪切线一条，还有一座热处理炉，主要用于正火，生产能力为16t／h。
这台轧机主要供应釜山造船厂。
鞍钢中厚板高位取钢机产品介绍目前，全国40余家中（厚）板生产线上，板坯加热主要采用三段连续式加热炉，当需要板坯出炉时，在炉后推钢机的作用下，使板坯沿着炉内滑道向出口方向移动，利用板坯自重沿着加热炉出口与炉前辊道之间的倾斜表面滑到辊道上，由于落差大，经常产生板坯表面划伤，导致钢板表面产生翘皮和撞击疤痕现象，出钢的同时伴随着较大的冲击和噪声，造成炉前辊道和缓冲器的寿命下降甚至损坏。
板坯经过粗轧机和精轧机轧制后，板坯表面出现质量缺陷，多家用户提出质量异议，并要求退货和索赔，影响了中板厂的销售和企业形象，造成了较大的经济损失。
随着板坯自重的增加，表面划伤和撞击疤痕现象日益严重，如何能够根除滑坡式这种传统的出钢方式，便能成为解决板坯表面质量和提高辊道、缓冲器等设备寿命的难题。
2007年2月，我公司与鞍钢中厚板厂签订协议，自主设计并制造三台高位取钢机与其加热炉配套。
2007年10月，高位取钢机出厂，正式交付使用。
一．该高位取钢机主要技术性能如下：1.板坯规格板坯厚度：150～230mm板坯宽度：1200～1650mm板坯长度：1500～2300mm2.板坯重量：2120～6852kg（最大坯料单重：10000kg）3.取料温度：1100℃～1200℃4.取料周期：35～40s5.走行装置走行速度：0.2～0.484m/s走行行程：3862mm6.升降装置升降速度：0.167～0.242m/s升降行程：1205mm7.干油润滑系统工作压力：6.3MPa二．技术特点1.构成与原理中厚板高位取钢机主要由取钢装置、支撑梁、走行装置和升降装置等构成。
取钢装置主要由两组取钢爪构成，两组取钢爪交替工作，以便适应生产节奏，该取钢爪采用耐热铸钢，能够适应加热炉内的高温环境。
支撑梁中的立柱、横梁主要由H型钢结构构成。
走行装置是由车体上的四个被动轮支撑在走行轨道上。
其传动系统由电动机、减速机、齿轮构成。
当电动机旋转时，带动减速机和齿轮旋转，齿轮与横梁上的齿条啮合带动车体走行。
