年产200万吨中厚板生产工艺车间设计共15页PPT资料

某中厚板厂车间设计与生产工艺流程的制定1. 引言本文档旨在介绍某中厚板厂车间的设计与生产工艺流程的制定。

这些工艺流程的制定将有助于提高生产效率和产品质量，并确保车间的安全性。

本文档将从车间设计和生产工艺两个方面进行详细介绍。

2. 车间设计某中厚板厂车间的设计是确保生产过程顺利进行的关键。

以下是车间设计的要点：2.1 布局设计车间的布局设计需要考虑到生产流程的连贯性和人员的安全。

应将生产设备根据工序进行合理布置，以减少人员和物料的移动距离，并确保设备之间的安全间隔。

合理的布局设计能够提高生产效率和人员工作的舒适度。

2.2 空间规划车间的空间规划应根据生产设备的尺寸和数量进行合理划分。

不同工序的设备应根据工艺流程顺序进行排列，以便流程的顺畅进行。

在规划车间空间时，还需要考虑到人员的通行和安全之间的协调。

2.3 照明和通风良好的照明和通风系统对于车间的安全和生产效率至关重要。

应根据车间的大小和工作场所的需求安装合适的照明设备，并确保照明充足、无阻碍。

通风系统应能够及时排除车间内的有害气体和粉尘，以保证员工的健康和工作环境的适宜性。

3. 生产工艺流程的制定制定良好的生产工艺流程有助于提高生产效率和产品质量。

以下是生产工艺流程的制定细节：3.1 原材料准备生产流程的第一步是原材料的准备工作。

在某中厚板厂，原材料主要是金属板材。

原材料应经过检验和选择，确保其质量符合产品要求。

同时，应确保原材料的供应充足，以避免生产停滞。

3.2 加工工艺加工工艺是生产过程中最关键的环节之一，对产品的质量和性能有直接影响。

在某中厚板厂，加工工艺包括切割、弯曲、冲孔和焊接等步骤。

针对每个工序，应制定详细的工艺参数，以确保产品的尺寸和形状符合设计要求。

同时，应合理选择和配置加工设备，以提高生产效率。

3.3 质量控制质量控制是确保生产产品符合质量要求的重要环节。

在某中厚板厂，质量控制包括原材料检验、加工过程中的自检和互检，以及最终产品的质量检测。

某中厚板厂车间设计与生产工艺流程的制定一、前言某中厚板厂是一家专业生产中厚板的工厂，拥有先进的设备和技术，具有较强的生产能力。

为了提高生产效率和产品质量，厂方决定对车间设计和生产工艺流程进行制定和优化。

二、车间设计1. 车间布局•根据生产需要和设备尺寸，设计合理的车间布局，保证物料、设备和人员之间的合理距离，提高生产效率。

•设计安全通道和应急出口，确保车间安全。

2. 设备配置•选择适合中厚板生产的设备，包括剪板机、压延机、焊接设备等，确保设备的性能和稳定性。

•安排设备的位置和连接方式，保证生产连续进行。

3. 环境要求•设计合理的通风系统和照明系统，提供良好的工作环境。

•考虑噪音和粉尘控制，保护员工健康。

三、生产工艺流程1. 材料准备•对原材料进行检验和筛选，保证材料质量。

•制定合理的存储和搬运计划，减少材料浪费和损失。

2. 加工工艺•设定合理的加工流程，包括剪切、翻边、压延等步骤，确保产品尺寸和质量稳定。

•制定工艺参数和操作规程，培训员工，提高生产效率。

3. 质量控制•实行严格的质量控制标准，对产品进行抽检和全检，确保产品质量符合要求。

•定期对设备进行维护和保养，保证设备正常运转。

四、总结某中厚板厂车间设计和生产工艺流程的制定，是为了提高生产效率和产品质量，确保工厂的可持续发展。

通过合理的车间设计和生产工艺流程制定，可以实现生产流程的规范化和标准化，提高生产效率和产品质量，满足市场需求。

最后，希望厂方能根据本文档提供的建议和指导，不断优化和改进车间设计和生产工艺流程，使中厚板产品更具竞争力。

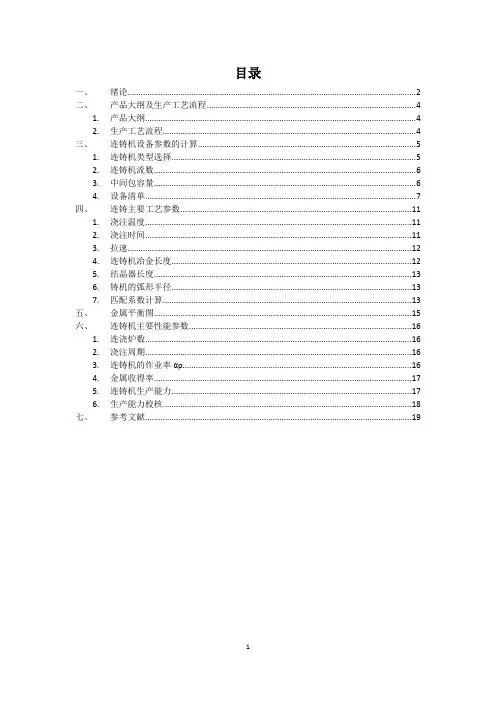

目录一、绪论 (2)二、产品大纲及生产工艺流程 (4)1. 产品大纲 (4)2. 生产工艺流程 (4)三、连铸机设备参数的计算 (5)1. 连铸机类型选择 (5)2. 连铸机流数 (6)3. 中间包容量 (6)4. 设备清单 (7)四、连铸主要工艺参数 (11)1. 浇注温度 (11)2. 浇注时间 (11)3. 拉速 (12)4. 连铸机冶金长度 (12)5. 结晶器长度 (13)6. 铸机的弧形半径 (13)7. 匹配系数计算 (13)五、金属平衡图 (15)六、连铸机主要性能参数 (16)1. 连浇炉数 (16)2. 浇注周期 (16)3. 连铸机的作业率αp (16)4. 金属收得率 (17)5. 连铸机生产能力 (17)6. 生产能力校核 (18)七、参考文献 (19)工艺设计任务书一、学生姓名：XXX 学号：XXXXXXXX二、题目：年产量200万吨板坯连铸生产工艺设计已知：1. 某钢铁厂拟新建一板坯连铸车间，生产的典型钢种为压力容器用钢板16MnR、碳素结构钢板Q195，化学成分是：16MnR钢：C：≤0.20，Si：0.20~0.55，Mn：1.20~1.60，P：≤0. 035，S：≤0.030，Cr：≤0.,30，Ni：≤0.,30，Cu：≤0.30；Cr+Ni+Cu≤0.60；Q195钢：C：≤:0.06~0.12，Si：≤0.30，Mn：0.25～0.50，P：≤0.045，S：≤0.05，Cr：≤0.30，Ni：≤0.30，Cu：≤0.30。

2. 铸坯规格为：200,270mm×1800,2100mm(厚度×宽度)。

3.计划采用的转炉容量为100吨，冶炼时间为40分钟。

三、设计任务1. 编写产品大纲，制定典型产品的生产工艺流程。

2. 确定连铸设备参数，如连铸机的类型、数量、流数、中间包容量等；提出生产需要的有关设备清单。

3. 确定连铸主要工艺参数，如钢水的浇注温度、浇注时间、拉坯速度、板坯尺寸以及冶炼与连铸机的配合。

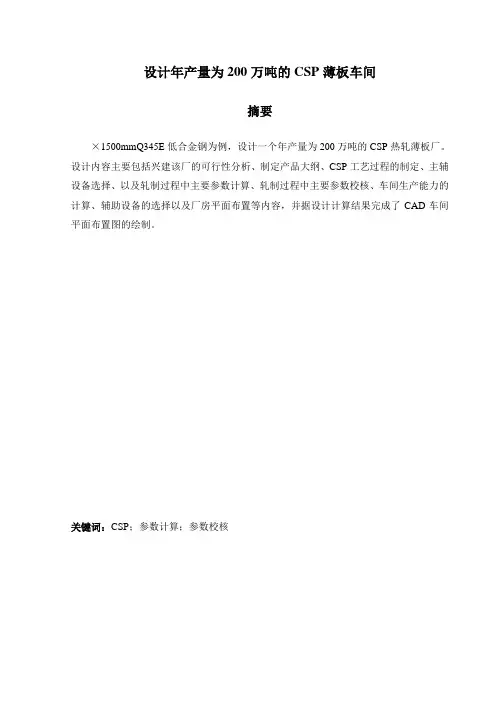

设计年产量为200万吨的CSP薄板车间摘要×1500mmQ345E低合金钢为例，设计一个年产量为200万吨的CSP热轧薄板厂。

设计内容主要包括兴建该厂的可行性分析、制定产品大纲、CSP工艺过程的制定、主辅设备选择、以及轧制过程中主要参数计算、轧制过程中主要参数校核、车间生产能力的计算、辅助设备的选择以及厂房平面布置等内容，并据设计计算结果完成了CAD车间平面布置图的绘制。

关键词：CSP；参数计算；参数校核Designed annual output of 200 tons of sheet metal workshop CSPAbstractThe design specifications for the production of products ×1500mmQ345E low alloy steel, for example, designing an annual output of 200 tons of CSP thin workshop. Mainly includes the construction of the plant design feasibility analysis, development of product mix, CSP formulation process, main and auxiliary equipment selection, as well as calculate the main parameters during the rolling process, the main parameters of the rolling process checking, workshop production capacity is calculated auxiliary equipment selection and plant layout, etc., and according to the design calculations completed CAD floor plan drawing workshop.Keywords: CSP; parameter calculation; parameter checking第一章前言CSP生产线历史简介众所周知，CSP技术取得成功的一个重要因素是它可靠地把冶金学家所追求的近终形铸造和直接轧制的梦想变成了现实[1]。

年产万吨的中厚板厂车间设计随着工业化进程的不断推进，中厚板在建筑、船舶、机械制造等行业中的应用越来越广泛。

为了满足市场需求，越来越多的中厚板厂开始兴建新的生产车间，以提高产能和产品质量。

本文将重点介绍年产万吨的中厚板厂车间设计。

首先，车间的选址非常重要。

一般来说，中厚板厂车间需要位于交通便利、原材料供应充足、环境优美的地方。

同时，考虑到生产中会产生的废气、废水等污染物，车间周边应尽量避免居民区，以减少对周边环境的影响。

其次，车间的布局设计是关键。

一般来说，年产万吨的中厚板厂车间需要包括原料仓库、原料预处理区、炼钢区、轧制区、成品仓库等功能区域。

在布局设计上，需要合理安排各功能区域的位置，确保原料的顺畅流动，同时减少生产过程中的交叉干扰，提高生产效率。

在原料仓库的设计上，需要考虑原料的存储量和存储方式。

一般来说，中厚板的原料主要包括钢坯、合金等，这些原料需要进行分类存储，并且需要考虑到原料的防潮、防腐等特性，以确保原料的质量。

在原料预处理区，需要设置原料的清洗、切割、加热等设备，以确保原料的质量和适合生产工艺的要求。

同时，需要考虑到设备的安全性和操作便利性，以提高生产效率和保障员工的安全。

在炼钢区的设计上，需要考虑到炼钢炉的布置、炼钢工艺的流程等因素。

一般来说，炼钢区需要考虑到炼钢炉的排放和热量的回收利用，以减少对环境的影响，并提高能源利用效率。

在轧制区的设计上，需要考虑到轧机的布置、冷却设备的设置等因素。

一般来说，轧制区需要考虑到轧机的调整和维护便利性，以确保产品的质量和生产效率。

在成品仓库的设计上，需要考虑到成品的分类存储和包装等要求。

一般来说，成品仓库需要考虑到成品的防潮、防腐等特性，以确保产品的质量和市场供应的要求。

总的来说，年产万吨的中厚板厂车间设计需要考虑到选址、布局、设备的选择和安装等因素。

通过合理的设计和规划，可以提高生产效率，降低生产成本，提高产品质量，从而满足市场需求，实现可持续发展。
