车载收音机电性能检测方法及标准

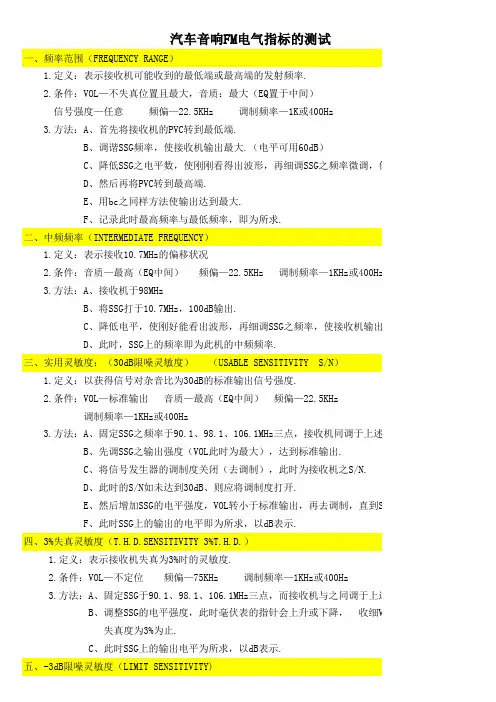

汽车音响FM电气指标的测试一、频率范围（FREQUENCY RANGE）1.定义：表示接收机可能收到的最低端或最高端的发射频率.2.条件：VOL—不失真位置且最大，音质：最大（EQ置于中间）信号强度—任意 频偏—22.5KHz 调制频率—1K或400Hz3.方法：A、首先将接收机的PVC转到最低端.B、调谐SSG频率，使接收机输出最大.（电平可用60dB）C、降低SSG之电平数，使刚刚看得出波形，再细调SSG之频率微调，使输D、然后再将PVC转到最高端.E、用bc之同样方法使输出达到最大.F、记录此时最高频率与最低频率，即为所求.二、中频频率（INTERMEDIATE FREQUENCY）1.定义：表示接收10.7MHz的偏移状况2.条件：音质—最高（EQ中间） 频偏—22.5KHz 调制频率—1KHz或400Hz3.方法：A、接收机于98MHzB、将SSG打于10.7MHz，100dB输出.C、降低电平，使刚好能看出波形，再细调SSG之频率，使接收机输出最D、此时，SSG上的频率即为此机的中频频率.三、实用灵敏度：（30dB限噪灵敏度） （USABLE SENSITIVITY S/N）1.定义：以获得信号对杂音比为30dB的标准输出信号强度.2.条件：VOL—标准输出 音质—最高（EQ中间） 频偏—22.5KHz调制频率—1KHz或400Hz3.方法：A、固定SSG之频率于90.1、98.1、106.1MHz三点，接收机同调于上述之B、先调SSG之输出强度（VOL此时为最大），达到标准输出.C、将信号发生器的调制度关闭（去调制），此时为接收机之S/N.D、此时的S/N如未达到30dB、则应将调制度打开.E、然后增加SSG的电平强度，VOL转小于标准输出，再去调制，直到S/NF、此时SSG上的输出的电平即为所求，以dB表示.四、3%失真灵敏度（T.H.D.SENSITIVITY 3%T.H.D.）1.定义：表示接收机失真为3%时的灵敏度.2.条件：VOL—不定位 频偏—75KHz 调制频率—1KHz或400Hz3.方法：A、固定SSG于90.1、98.1、106.1MHz三点，而接收机与之同调于上述三B、调整SSG的电平强度，此时毫伏表的指针会上升或下降， 收细VOL 失真度为3%为止.C、此时SSG上的输出电平为所求，以dB表示.五、-3dB限噪灵敏度（LIMIT SENSITIVITY)1.定义：表示输出信号强度值，使输出从完全限制条件下降低3dB.2.条件：VOL—标准输出 信号强度—60dB 频偏—22.5KHz 调制频率—1KH3.方法：A、SSG之频率为98MHz，接收机与之同调，音量于标准输出.B、降低SSG上输出信号强度，使毫伏表下降3dB.C、此时SSG上的电平为所求，以dB表示.六、信噪比(SNR)1.定义：表示信号输出与杂音之比.2.条件：VOL—标准输出 信号强度—80dB 频偏—22.5KHz 调制频率—1KHz或400Hz3.方法：A、固定SSG于98MHz，接收机同调.B、将SSG的输出电平定于60dB，再将接收机定于标准输出且以此为0dB，C、将SSG的调制度去掉，则此时的输出为杂音，作杂音电平.D、看毫伏表上的信号电平与杂音电平之差为所求，以dB表示.七、中频抑制(IF REJECTION0)1.定义：测量接收机调谐于低端频率（90MHz）时排除中频能力.2.条件：VOL—最大 频偏—22.5KHz 调制频率—1KHz或400Hz3.方法：A、SSG上的频率为90MHz，接收机与之同步，音量开到最大.B、调整SSG上的输出电平强度，使接收机达于标准输出.C、再改变信号发生器上的频率于10.7MHz.D、此时增加输出电平的强度，使其达到标准输出.E、用10.7MHz时的输也减去90MHz时的输出电平，所得数据为所求，用d八、假象(IMAGE REJECTIONO RATIO)1.定义：当接收机调谐于高端频率（106MHz）时，排除假象频率（106+2IF=127.2.条件：VOL—最大 频偏—22.5KHz 调制频率—1KHz或400Hz3.方法：A、SSG上的频率为106MHz，接收机与之同步，音量开至最大.B、调整SSG上的输出电平的强度，使接收机达于标准输出.C、再改变SSG上的频率于假象频率.D、此时增加输出电平强度，使其达于标准频率.E、用假象频率时的输出电平减去106MHz时的输出电平，所得的数据为所九、AM抑制比(AM REJECTIONO)1.定义：测量接收机抑制现于FM信号时AM信号的能力.2.条件：VOL—标准输出 FM频偏—22.5KHz 调制度—1KHz或400Hz AM调制调制频率—1KHz或400Hz3.方法：A、SSG频率于98MHz，接收机与之同调.B、调整SSG上的输出电平强度，使接收机达于标准输出.C、将FM频偏由22.5KHz转到AM调制度30%，调制频率不变，此时毫伏表指D、加大SSG的输出电平，使达于标准输出.E、AM输出电平减于FM输出电平之差，为所求，用dB表示.十、自动频率控制保持范围（AFC HOLDING RANGE）1.定义：测量接收机补偿载波飘移的能力.2.条件：VOL—标准输出 信号强度—60dB 频偏—22.5KHz 调制频率—1KH3.方法：A、SSG的频率为98MHz，接收机与之同调.B、然后将AFC功能关闭，调整VOL，使其于标准输出，定于0dB.C、降低和升高SSG频率，使输出下降3dB为止.D、两个频率之间的相差为所求，以KHz表示.十一、选择性（SELECTIVITY）1.定义：指分隔邻近电台的能力.2.条件：VOL—标准输出 频偏—22.5KHz 调制频率—1KHz或400Hz3.方法：A、SSG频率为98MHz，接收机与之同调，输出电平以实用灵敏度的输出电B、收细VOL到标准输出，且定为0dB.C、偏调SSG频率98MHz±200KHz（或±400KHz以指标为准），此时毫伏表D、增加SSG的输出电平，使接收机的输出达到标准输出.E、在98MHz±200KHz（或+400KHz）的输出电平强度与98MHz的输出电平 以dB表示.例如：实用灵敏度为23dB，偏调±400Hz后，SSG的电平增 机刚好达到标准输出，那么选择为16dB.十二、频率响应（FREQUENCY RESPONSE -3DB）1.定义：测量接收机当调制频率改变时，其输也下降3dB的特性.2.条件：VOL—标准输出 频偏—22.5KHz 调制频率—1KHz 输出电平强度—3.方法：A、固定SSG频率于98MHz，接收机与之同调.B、收细VOL于标准输出.C、然后打SSG外调制钮（EXT），即去调制，再从低频信号发生器输入1 （立体声高频信号发生器）D、微调低频信号发生器的输出强度，使SSG上的“HIGH”和“LOW”两个 保持输入信号有22.5KHz的偏移）.E、上下偏调低频信号发生器的频率，使毫伏表的指针下降3dB.F、则此时调制频率高于或低于1KHz的两个频率之差为本机的频率响应，十三、失真度（THD）1.定义：在标准输出时高谐波的含有率.2.条件：VOL—标准输出 输出信号强度—60dB 频偏—22.5KHz 调制频率—3.方法：A、固定SSG的频率于98MHz，接收机与之同调，60dB输出.B、音量置于标准输出.C、此时看失真仪上的失真度，以%表示.十四、过载失真（OVERLOAD DISTORTION）1.定义：在超负荷输出时，高谐波的含有量.2.条件：VOL—标准输出 输出电平强度—100dB 频偏—75KHz 调制频率—3.方法：A、固定SSG的频率于98MHz，接收机与之同调.B、从SSG上输出100dB信号到接收机内，VOL置于标准输出，此时看失真 以%表示.十五、10%失真输出功率（10%THD OUTPUT POWER）1.定义：当失真度为10%时，接收机的最大输出功率.2.条件：VOL—不定位 频偏—22.5KHz 调制频率—1KHz或400Hz 输出电平3.方法：A、SSG的电平值打于60dB，接收机与之同调.B、从SSG 60dB接收接收机内.C、调整VOL，使失真仪的读数为10%.D、此时，按毫伏表上的电压值换算成功率，以W表示.（P=V平方/R（负十六、最大输出功率（MAX POWER OUTPUT）1.定义：以60dB时的最大输出功率.2.条件：VOL—最大 频偏—75KHz 调制频率—1KHz或400Hz 输出电平强度3.方法：A、固定SSG于98MHZ，接收机与之同调.B、从SSG输出60dB的电平到接收机内，VOL置于最大.C、将毫伏表上的电压值换算成功率表示，即为所求.十七、自动停台灵敏度（SEEK STOP SENS）1.定义：表示接收机在自动停台时所需要的最小标准输入信号.2.条件：VOL—最大 频偏—22.5KHz 调制频率—1KHz或400Hz.3.方法：A、固定SSG频率于98MHz.B、按接收机上的自动扫描钮.C、调节SSG上的输出电平，使接收机能刚刚好停台为止.D、此时SSG上的电平为所求，以dB表示.十八、近/远程作用（LOC/DX EFFECT）1.定义：表示接收机在近远程式之间的灵敏度之差.2.条件：VOL—最大 信号强度—最大灵敏度 频偏—22.5KHz 调制频率—13.方法：A、SSG频率打于98MHz，接收机与之同调.B、按远/近程式钮，使之工作于远程状态 以最大灵敏度电平输入，使 标准输出.C、再按远/近程钮，使之工作于近程状态，此时毫伏表指针会下降，增 电平，使接收机于标准输出.D、近程状态所需电平减去远程状态所需电平，所得之差为所求，以dB表汽车音响FM解码性能指标的测试概说：1.所有的测试以BASS、TREBLE及BALANCE制置于中间，TONE置于最大位置.2.所有电源电压为12V，（有些指标为14.4V）.3.除非有特别指令外，气温在室温下进行.标准输出在有失真最大输出未满者为0.05W，在1W以上，10W以下者，为0.5W，在10 一般汽车音响的标准输出为2V，负载电阻为4Ω.一、解码板分离度1.定义：测量接收机在立体声的状态下，左右声道的分离情况.2.条件：VOL—标准输出 信号强度—60dB 频偏—75KHz或L+R=90% 调制频 导频—10%3.方法：A、SSG频率打于98MHz，接收机与之同调，MO/ST开关置于ST状态.B、输入60dB电平于接收机内，VOL于标准输出.C、当信号为左声道调制时，标准输出减去右声道输出电平为所求，用d 声道输分离度，反之为右声道分离度.二、灵敏度1.定义：表示接收机在解码关态下所需的最小标准输入信号.2.条件：VOL—最大 信号强度—60dB 频偏—75KHz或L+R=90% 调制频率— 导频—10%3.方法：A、SSG频率打于98MHz，接收机与之同调，MO/ST开关置于ST状态.B、调节SSG上的输出电平，使接收机的ST灯刚好点亮为止.C、SSG上的输出电平为所求，以dB表示.三、信/噪比1.定义：表示接收机在解码状态下的信号与噪声之比.2.条件：VOL—标准输出 信号强度—60dB 频偏—75KHz或L+R=90% 调制频 导频—10%3.方法：A、SSG频率打于98MHz，接收机与之同调，MO/ST开关置于ST状态.B、在SSG上输出60dB的电平到接收机.C、打SSG上的SUB键，此时，左右两声道都有波形.D、收细VOL于标准输出，再去调制，（此时调制度显示屏上只显示10%， 此时显示波器上无波形，处于杂音状态，用标准输出电平减去杂音电 为所求，以dB表示.四、10%失真输出功率1.定义：表示接收机在解码工作状态下，失真率为10%时所输出的功率.2.条件：VOL—不定位 信号强度—60dB 频偏—75KHz或L+R=90% 调制频率 导频—10%3.方法：A、SSG频率打于98MHz，接收机与之同调，MO/ST开关置于ST状态.B、在SSG上输出60dB的电平到接收机.C、调节音量，使接收机失真度刚好10%.D、记录此时毫伏表上的电压值，换算成功率.五、最大输出功率1.定义：表示接收机在解码工作状态下，以60dB输出时所输出的最大功率.2.条件：VOL—最大 信号强度—60dB 频偏—75KHz或L+R=90% 调制频率— 导频—10%3.方法：A、SSG频率打于98MHz，接收机与之同调，MO/ST开关置于ST状态.B、在SSG上输出60dB的电平到接收机，VOL置于最大位置.C、此时毫伏表上的电源值，换算成功率.汽车音响AM电气指标的测试一、频率范围1.定义：表示接收机可以接收到的最低端与最高端的频率.2.条件：VOL—最大且不失真位置 调制度—30% 调制频率—1KHz或400Hz3.方法：A、首先将接收机的PVC转到最低端.B、调谐SSG的频率使接收机的输出最大（可用74dB）C、降低SSG的电平数值，使刚刚看得出波形，再细调SSG的频率，使输出D、然后将PVC调到最高端.E、再用B、C的同样方法，使接收机的输出最大，此时最低端与最高端的二、中频频率1.定义：表示接收机455KHz的偏移状况.2.条件：VOL—最大且不失真位置 调制度—30% 调制频率—1KHz或400Hz3.方法：A、接收机于1000KHz.B、将SSG的频率置于455KHz，100dB电平输出，此时示波器上应有波形.C、降低电平，使刚刚能看得出波形，再细调SSG的频率，使接收机的输D、此时SSG上的频率为该接收机的AM中频.三、最大灵敏度1.定义：接收机在最大增益下，得到标准输出所需的最小标准输入信号.2.条件：VOL—最大 调制度—30% 调制频率—1KHz或400Hz3.方法：A、固定SSG的频率于600KHz，1000KHz，1400KHz三点，接收机与之同调B、增减SSG的输出电平，在不失真的情况下，使接收机的输出达到标准C、此时SSG的输出电平为最大灵敏度，以dB表示.四、实用灵敏度1.定义：以获得信号对杂音之比为20dB的标准输出的最小输入信号.2.条件：VOL—不定位 调制度—30% 调制频率—1KHz或400Hz3.方法：A、固定SSG的频率于600KHz，1000KHz，1400KHz三点，接收机与之同调B、先调整SSG上的电平强度（此时音量最大），使接收机达到标准输出C、然后去掉调制度，此时为接收机的S/N.D、若此时的S/N未达到20dB，应将调制度打开.E、增加SSG的输出电平，此时毫伏表的指针会上升，然后将VOL调到标准制，直到S/N为20dB为止.F、则此时SSG上的电平为实用灵敏度，以dB表示.五、信/噪比1.定义：表示信号输出与杂音之比.2.条件：VOL—标准输出 调制度—30% 调制频率—1KHz或400Hz 信号强度—74dB3.方法：A、固定SSG的频率于1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内，VOL定位于标准输出，且以此输出为C、将SSG的调制度去掉，则此时所输出为杂音，作杂音电平.D、用标准输出的电平0dB减去杂音电平，所得的数据为所求的信/噪比，六、中频抑制比1.定义：测量接收调谐于低端时，排除中频的干扰能力.2.条件：VOL—最大 调制度—30% 调制频率—1KHz或400Hz3.方法：A、固定SSG的频率于600KHz，接收机与之同调，音量开到最大.B、调整SSG上的电平强度，使接收机达于标准输出.C、再改变SSG上的频率为455KHz，此时毫伏表上的指针对会下降.D、增加SSG上的电平，使接收机达于标准输出.E、用455KHz时的电平关于骈600KHz时的电平，即是所求.七、假象抑制比1.定义：当接收机调谐于高端频率时，排除假象（21F+F）干扰的能力.2.条件：VOL—最大 调制度—30% 调制频率—1KHz或400Hz3.方法：A、SSG上的频率为1400KHz，接收机与之同调.B、调整SSG上的输出电平，使其达于标准输出.C、再改变SSG上的频率为假象频率.D、增加SSG上的电平强度，使接收机达于标准输出.E、用假象频率时的电平减去F时的电平，即为所求的值，用dB表示.八、选择性1.定义：指分隔邻近电台的能力.2.条件：VOL—置于实用灵敏度的位置，若实用灵敏度的S/N大于20dB，则置于最3.方法：A、固定SSG的频率为1000KHz，接收机与之同调，输出电平用实用灵敏度灵敏度的输出电平.B、调整VOL使输出为标准输出.C、偏调SSG的频率1000KHz+10KHz，此时毫伏表的指针会下降.D、增加SSG的电平，使接收机的输出为标准输出.E、此时的电平值减去1000KHz时的电平值为所求.九、-6dB带宽1.定义：测量接收机对高频信号的排斥比.2.条件：VOL—最大 调制度—30% 调制频率—1KHz（400Hz）3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、VOL开到最大，调整SSG的输出电平，使输出为最大灵敏度，且定为0C、将SSG频率向上或向下调偏，使接收机下降6dB.D、两者频率之差为所求，以KHz为单位.十、自动增益控制灵敏度1.定义：当接收机输入改变时，能自动将输出的变化过阻的特性.2.条件：VOL—不定位 调制度—30% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内，调整VOL使接收机达到标准输出，且C、衰减SSG信号输出强度，使接收机输出下降10dB（从毫伏表上读出）D、SSG上的电平衰减值即为所求，以dB表示.十一、频率响应1.定义：测量接收机当频率改变时，下降3dB时的特性（家用机为下降6dB）2.条件：VOL—标准输出 调制度—30% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内，调整VOL使接收机达到标准输出，且定为0dB.C、然后打SSG的外调制钮（EXIT）， 去调制，再从低频信号发生器输出SSG内.D、微调低频信号发生器的信号输出强度，使SSG上的HIGH和LOW两个灯都的调制度不变）.E、上下偏调低频信号发生器的频率，使接收机输出下降3dB.F、则此时高于或低于1KHz的两个频率之差为本机的频率响应，以KHz表十二、失真度1.定义：在标准输出时高谐波的含有率.2.条件：VOL—标准输出 调制度—30% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内，调整VOL使接收机达到标准输出.C、此时记录失真仪上的失真度，为所求.十三、过载失真1.定义：在超负荷时高谐和波的含有量2.条件：VOL—标准输出 调制度—60% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内，调整VOL使接收机达到标准输出.C、此时记录失真仪上的失真度，为所求.十四、10%失真功率1.定义：当失真度达到10%时，接收机的最大输出功率.2.条件：VOL—不定位 调制度—30% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内.C、调整VOL使失真仪上的读数为10%.D、此时，毫伏表上的电压值换算成功率后为所求.十五、最大输出功率1.定义：以74dB输入时的最大输出功率.2.条件：VOL—最大 调制度—30% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、固定SSG的频率为1000KHz，接收机与之同调.B、从SSG输出74dB电平到接收机内，VOL置于最大.C、此时，毫伏表上的电压值抽换算成功率为所求.十六、笛音1.定义：中频455的偏频910KHz和外来的输入910KHz而产生.2.条件：VOL—最大且不失真 调制度—30% 调制频率—1KHz（400Hz） 信号强度—74dB.3.方法：A、首先固定SSG于2倍中频或3倍中频，接收机与之同调.B、从SSG输出74dB的电平到接收机内，VOL控制于最大且不失真的位置.C、去掉SSG的调制度，此时示波器上无波形，D、微调SSG的频率，使接收机的啸叫声达到最强为止.E、以D项所得的值代入：（啸叫声/不失真且最大）*30%=笛音%十七、停台灵敏度1.定义：表示接收机在自动停台时所需的最小标准输入信号.2.条件：VOL—最大 调制度—30% 调制频率—1KHz（400Hz）3.方法：A、固定SSG的频率为1000KHz.B、按接收机上的自动扫描钮.C、调节SSG上的输出电平，使接收机能刚刚停台为止.D、此时SSG上的电平为所求，以dB为单位.十八、近/远程作用1.定义：表示接收机在近程式和远程之间的灵敏度之差.2.条件：VOL—最大且不失真 调制度—30% 调制频率—1KHz（400Hz） 信号强度—最大灵敏度3.方法：A、首先固定SSG于2倍中频或3倍中频，接收机与之同调.B、按LOC钮，使接收机处于远程状态，SSG以最大灵敏度电平输入，使接 准输出，记下此时SSG上的电平.C、再按LOC钮，使接收机处于近程式状态，此时毫伏表的指针会下降， 电平，使接收机于标准输出，记下SSG上的电平值.D、近程状态所需的电平减去远程状态所需的电平为所求，以dB为单位.卡式的测试方法测试环境1.所有的测试电压为12V（有些指标为14.4V）.2.标准输入频率为1KHz，标准输出功率为1W，即电压为2V.3.除非有特别指令外，全部测试在标准动作状态下操作，那VOL转到最大，TONE最高 BALANCE放于机械中央位置.4.如无特别说明，所操作应在25℃±2℃的室温下操作.5.如无特别说明，所有信号应同时加在左右声道，而测试应在左右声道进行.一、带速1.将测试带（MTT-111）入于带仓内.2.所有电位器置于标准动作状态.3.转动VOL，使被测机输出波形不失真.4.记录抖摆仪上的显示数据，以Hz为单位.二、抖摆率1.将测试带（MTT-111）入于带仓内.2.所有电位器置于标准动作状态.3.转动VOL，使被测机输出波形不失真.4.记录抖摆仪上的指针指示位置，以%为单位.三、信/噪比1.将测试带（MTT-112BN、1KHz、0dB）放入带仓内.2.所有电位器置于标准动作状态.3.转动VOL，使被测机输出为标准输出，且定为0dB.4.VOL不动，放一盒空白带于带仓内（或不放磁带，以空卡式运转），5.此时的输出为噪声信号.6.标准输出电平减去噪声的输出电平为所求，以dB为单位.四、通道分离1.将测试带（MTT-114带，1KHz、0dB左右带），放入带仓内，A面向上（A面，有 道有信号输出，右声道无信号输出；B面，无纸的一面，左声道无信号输出，右 出）.2.此时左声道有波形输出，右声道无波形输出，收细左声道的输出到标准值，且毫伏表两根指针的差值，这个差值便是左声道的分离度.3.取出磁带，将B面向上放入带仓.4.此时右声道有信号输出，左声道无信号输出，收细右声道的音量至标准值，定 伏表两根指针的差值，这个差值便是右声道的分离度，一般测试以右声道为标五、串音1.将测试带(MTT-12IN)放入带仓内，（注：MTT-12IN有纸的一面为A面，有信号输 一面为B面，无信号输出.）2.将所有电位器置于标准动作状态.3.当A面出现信号时，调整VOL，使被测机处于标准输出，且定为0dB.4.用标准电平减去杂波电平为所求，以dB为单位.六、失真度1.将测试带放于带仓内（用MTT-118N）.2.所有电位器置于标准动作状态.3.当示波器出现波形时，调整VOL使被测机输出于标准值.4.此时，在失真仪上读出失真值，以%为单位.七、声道平衡1.将测试带放于带仓内（用MTT-118N）.2.所有电位器置于标准动作状态.3.当示波器出现波形时，调整VOL使被测机输出于标准值.4.收细VOL，使一个声道处于标准值，且定为0dB.5.看另一个声道输出与0dB之差，为所求.八、10%失真率1.将测试带放于带仓内（用MTT-112N）.2.所有电位器置于标准动作状态.3.调作VOL使失真仪上的指针指为10%.4.读取毫伏表上的电压值，换算成功率.九、最大输出功率1.将测试带放于带仓内（用MTT-112N）.2.所有电位器置于标准动作状态.3.当时被测机有信号输出时，读取毫伏表上的电压值，换算成功率.十、最大杂音1.被测机接好喇叭和电源线.2.所有电位器处于标准状态.3.放一盒空白带于带仓内（或空卡运转）.4.读取毫伏表上的噪声电平，用MV表示.十一、最小杂音1.被测机接好喇叭和电源线.2.所有电位器处于标准状态.3.放一盒空白带于带仓内（或空卡运转）.4.将VOL关到最小.5.读取毫伏表上的噪声电平，用MV表示.十二、频率响应1.将测试带放于带仓内（用三频带）.2.所有电位器置于标准动作状态.3.当出现1KHz信号时，调整VOL，使被测机于标准输出，且定为0dB.4.当出现6.3KHz或125KHz信号时，读到各自的信号电平值.5.用这两个电平值与0dB之差为所求，以dB表示.十三、EQ作用的测试方法A：1.将被测机的喇叭线，电源线接好，被测机处于收音状态.2.将BAS、BAL、TREBLE制置于中间.3.SSG的频率打于98MHz，调制频率1KHz，频偏为22.5KHz，接收机与之同调，60d 测机内.4.按SSG上的EXT钮，分别从低频信号发生器输入100Hz和10KHz频率信号到SSG内， 发生器的电平，使SSG保持22.5KHz的偏频.5.当低频信号发生器输出100Hz信号时，调整VOL使被测机处于标准输出，且定于6.向左（或向下）和向右（或向上）旋转（或滑动）BASS制的电位器到尽头，此 到的增加值和衰减值为BASS制的作用，以dB表示.7.当低频发生器发出10KHz的信号时，调整VOL使被测机处于标准输出，且定为0d8.向左（或向下）和向右（或向上）旋转（或滑动）TREBLE制的电位器到尽头， 读到的增加值和衰减值为TREBLE制的作用，以dB为单位.方法B：1.将被测机的喇叭线，电源线接好，被测机处于收音状态.2.从低频发生器中分别输出100Hz和10KHz的信号于被测机内（从CD插输入）3.调整BASS、TREBLE制于中间位置.4.当低频信号发生器输出100Hz信号时，调整VOL使被测机处于标准输出，且定于5.向左（或向下）和向右（或向上）旋转（或滑动）BASS制的电位器到尽头，此 到的增加值和衰减值为BASS制的作用，以dB表示.7.当低频发生器发出10KHz的信号时，调整VOL使被测机处于标准输出，且定为0d8.向左（或向下）和向右（或向上）旋转（或滑动）TREBLE制的电位器到尽头， 读到的增加值和衰减值为TREBLE制的作用，以dB为单位.，使输出最大为止。

汽车收音机测试方法硬件测试主要是测试收音机的物理部分，包括天线、信号接收和放大电路、音频电路等。

软件测试则是测试收音机的功能和性能，包括音质、信号接收灵敏度、程序设置等。

以下是一些常用的汽车收音机测试方法：1.天线测试：通过测试天线连接是否良好，确认天线线路是否有开路或短路等情况。

可以使用天线信号测试仪或者万用表进行测试。

2.信号接收测试：安装好天线后，可以在不同地理位置和环境条件下测试信号接收的灵敏度和稳定性。

可以调节收音机频率，检查信号接收是否清晰、稳定。

3.音质测试：通过调节音量和音质设置，检查收音机的音质是否清晰、音调是否准确、无杂音和失真等现象。

4.频率范围测试：设置收音机在不同频率下接受广播信号，检查收音机的频率范围是否可达，是否能接收到不同频率下的广播信号。

5.扫描和保存测试：测试收音机的自动扫描功能，是否能自动到信号强度较强的广播电台，并能够保存在预设频道中，方便以后直接调取。

6.噪声测试：测试收音机在不同情况下的噪声情况，例如汽车行驶过程中的噪声、发动机噪音等，检查收音机在这些环境下是否能够正常工作。

7.电源测试：通过测试收音机的电源供应是否正常，以及各个电路的工作电压是否符合要求。

8.耐久性测试：通过进行长时间使用测试，检查收音机在长时间使用下是否能够正常工作，如是否会出现过热、音频失真等现象。

9.软件功能测试：测试收音机的功能设置是否完善，如调节音量、平衡、混响等功能，以及是否能够正常切换频道、调整频率等。

10.用户体验测试：测试收音机的易用性和用户体验，如控制按钮的灵敏度、显示屏的视角度和显示效果等。

在进行汽车收音机测试时，可以使用专业的测试仪器和设备，如音频信号发生器、信号放大器、频谱分析仪等，以确保测试结果的准确性和可信度。

同时，也可以参考相关的技术标准和规范，如国际电工委员会（IEC）的标准等。

总之，汽车收音机测试是确保收音机正常工作和性能优良的重要环节，通过以上的测试方法，可以全面评估收音机的质量和性能，并在生产过程中进行必要的调整和改进。

汽车音响FM解码性能指标的测试1. 所有测试以BASS TREBLE及BALANCE制置于电位器中央位置, TONE制则置于电位器最高位置2. 所有电源电压为12V, (有些指标为14.4V)3. 除非的特别指令外,气温在常温下进行4. 标准输出在失真最大输出未满1W者为0.05W, 在职1W以上下班10W以下者为0.5W,在10W以下者为1W. 公式: P=V2/R一般汽车音响的标准输出为2V, 负载电阻为4Ω一、解码分离度 (SEPARATION)1. 定义: 测量接收机在立体状态下,左右两声道的分离情况2. 条件: VOL: 标准输出信号强度:60dB频偏：75KHZ或L+R=90%导频：10%调制频率：1KHZ3. 方法: a. SSG频率于98MHZ，接收机与之同调于98MHZ，MO/ST开关置于ST状态b.输入60dB电平于接收机内，VOL于标准输出c.当信号为左声道调制时，标准输出减去右声道输出电平，所得之差为所求，用dB表示，称为左声道分离度，反之为右声道分离度二、点灯灵敏度（STEREO LNDICATOR ON SENSTTIVTTY）1. 定义: 表示接收机在解码状态下所需要的最小标准输入信号2. 条件: VOL: 最大频偏: 75KHZ或L+R=90%导频: 10%调制频率: 1KHZ或400HZ3. 方法: a. SSG频率于98MHZ，接收机与之同调于98MHZ，MO/ST开关置于ST状态b.调节SSG上的输出电平，使接收机的ST灯能刚刚点亮为止c. SSG上的输出电平为所求，以dB表示三、信/噪比（S/N RATIO）1. 定义: 表示接收机在解码状态的信号与杂音之比2. 条件: VOL: 标准输出信号强度: 60dB频偏: 75KHZ或L+R=90%导频:10%调制频率: 1KHZ或400HZ3. 方法: a. SSG频率于98MHZ，接收机与之同调于98MHZ，MO/ST开关置于ST状态b. 输入60dB电平于接收机内c. 打SSG上“SUB”键，此时，左右两声道都有波形d. 收细VOL于标准输出，再去调制（此时，调制度显示屏上只显示10%，10%为导频信号）此时，示波器上无波形，处于杂音状态e. 用标准输出电平减去杂音电平，所得之差为所求，用dB表示四、10%失真输出功率（10%T.H.D OUTPUT POWER）1. 定义: 表示接收机在解码工作状态，失真为10%时所输出的功率2. 条件: VOL: 不定位频偏: 75KHZ或L+R=90%导频: 10%调制频率: 1KHZ或400HZ3. 方法: a. SSG频率为98MHZ，接收机与之同调于98MHZ，MO/ST制置于ST状态b. 从SSG输入60dB电平到接收机内c. 调节音量，使失真度刚刚为10%d. 记录此时毫伏表上的电压值，换算成功率，用W表示P=V2/R五、最大输出功率（MAX OUTPUT POWER）1. 定义: 表示接收机在解码状态下，以60dB输入时所输出的最大功率2.条件: VOL: 最大信号强度：60dB3. 方法: a. SSG频率为98MHZ，接收机与之同调于98MHZ，MO/ST制置于ST状态b. 从SSG内输出60dB电平到接收机内，VOL置于最大位置c. 此时看毫伏表上的电压值，换算成功率，用W表示P=V2/Rc.将SSG的调制度关闭（去调制），此时为接收之S/Nd.此时之S/N如未达到30dB,则应将调制度打开e.然后增加SSG的电平强度，VOL转小于标准输出，再去调制，直到S/N等于30dB,为止f.此时SSG上的输出电平为所求，以dB表示四、3%失真灵敏度（I.H.F SENSTTVITY）(75KHZ DEV.3%T.H.D)1.定义:表示接收机失真为3%时的灵敏度2.条件:VOL:不一定频偏:75KHZ调制频率:1KHZ或400HZ3.方法a.固定SSG于90.1、98.1、106.1MHZ三点,而接收机与之同调于上述三点b.调整SSG上之电平强度,此时毫伏表指针上升或下降,收细VOL于标准输出,直到失真度为3%为止c.此时SSG上的输出电平均为所求,以dB表示五、-3dB极限灵敏度(-3dB LIMIT SENSTTVITY)1.定义:表示输出信号强度值,使输出从完全限制条件下降低3dB2.条件:VOL：标准输出信号强度：60dB频偏：22.5KHZ调制频率:1KHZ或400HZ3.方法:a.SSG之频率于98KHZ，接收机与同调于98MHZ，音量于标准输出b.降低SSG上输出信号强度，使毫伏表下降3dBc.此时SSG上的输出电平为所求，以dB表示六、信/噪比（S/N RATIO）1．定义：表示信号输出与杂音之比2．条件：VOL：标准输出信号强度：60dB频偏：22.5KHZ调制频偏:1KHZ或400khz3.方法:a.固定SSG之频率于98MHZ,接收机与同调于98KHZb.将SSG的输出电平定于60dB,再将接收机定于标准输,且以此为0dB,作信号电平c.将SSG的调制度去掉,则此时的输出为杂音,作杂音电平d.看毫伏表上的信号电平与杂音电平之差为所求,以dB表示七、中频抑制（IF REJECTON）1定义：测量接收机调谐于低端频率？（90MHZ）时，排除中频（10。

汽车音响FM电气指标测试与方法汽车音响的FM电气指标测试是对音响系统中的FM收音机部分进行性能评估的过程。

主要包括以下几个方面的测试指标：1.接收灵敏度：指FM收音机在接收弱信号时的表现能力。

测试方法是在周围环境噪声较低的条件下，逐渐减小输入信号的强度，观察收音机能否正常接收并播放出声音。

2.频率响应：指FM收音机在不同频率下的输出信号幅度与输入信号幅度之间的关系。

测试方法是输入一系列不同频率的信号，记录输出信号的幅度，并与输入信号进行比较。

通过这样测试可以获知收音机在不同频率下的音质表现。

3.信噪比：指FM收音机输出信号中有效音频信号与噪声信号之间的比值。

测试方法是将输入信号中的音频部分与噪声部分分离开来，分别测量二者的功率，计算二者之间的比值。

4.谐波失真：指FM收音机输出信号中出现的与原始信号频率成整数倍关系的失真信号。

测试方法是输入一个纯净的正弦信号，然后观察输出信号中是否存在频率为原始信号频率整数倍的分量。

共振频率：指FM收音机的输入输出电路在一些特定频率上的共振现象。

测试方法是输入一个频率可变的信号，观察在哪个频率上输出信号幅度最大。

通过这样测试可以了解收音机设计中的共振点，并调整元件参数以改变共振频率。

除了以上几个主要的FM电气指标测试外，还可以对FM收音机进行其他一些性能测试，如调谐稳定性、立体声分离度、声道平衡等。

测试方法可以根据实际情况选择合适的方法和仪器设备进行。

值得注意的是，测试要求在合适的实验环境中进行，避免外界干扰对测试结果的影响。

同时，测试时要保证输入信号的稳定性和准确性，以获得可靠的测试数据。

最后，根据测试结果进行评估，提出改进方案，以进一步提高汽车音响FM电气性能。

成品、半成品主要电性能检测方法及标准----适用机种TK-20/30/35/50/58/60/801. 目的规范RADIO AM/FM/MP3的电性能测试方法，正确指导测试人员测试，确保电性能参数测试的规范性和准确性2. 适用范围本标准规定了RADIO AM/FM/MP3的电性能参数的测试和要求本标准适用于送样、试产、批量生产的RADIO产品的电性能参数测试4．测量条件4.1测试时用AC电源，必须经标准电源稳压器，电压值为额定电压± 2%内，频率 50H Z 或60H Z，测试时用直流电源，必须采用标准直流稳压电源或最新标准电池。

4.2各测试仪并联于负荷中，测试必须将输出接到负载(代替喇叭)，输出一般按4Ω或8Ω。

4.3其标准输出为U = PR 。

5．测试报告《AM/FM新品电性能测试报告》6. FM电性能检测序号测试项目使用仪器与信号条件测定频率测试方法规格测试部门调制频率调制度SG强度1 频率范围高频信号发生器、双轨迹示波器、毫伏表、适配器、直流稳压电源1KHz22.5KHz22dB低端首先接收机置FM 波段位置，然后接收机调谐至FM 最低端，SG经相应的模拟天线输出到接收机天线输入端，SG强度为实用灵敏度状态，调节SG 之频率，使接收机输出到最大，同时调节音量控制输出为参考输出，此时SG 之频率为FM低端调谐范围，反之为FM高端范围。

单位MHz。

欧洲：87.5-108MHz澳洲：87.5-108MHz美国：87.5-107.9MHz日本：76.0-90.0MHz俄罗斯：65.0-74.0/87.5-108MHz生产、品管高端2 实用灵敏度高频信号发生器、双轨迹示波器、毫伏表、适配器、直流稳压电源1KHz22.5KHz----90.5MHz 首先接收机与SG 同谐于规范上的测试点，调节SG强度及音量使主机输出于参考输出(0.5W即毫伏表指针至1.42V)，然后OFF MOD看此时FM 输出噪音与原信号之比为30dB，如若大于30dB 则减少强度，如若小于30dB 则增加强度，直到刚为30dB S/N，则此时SG强度即为。

商用汽车AM/FM收音机必须能在各种环境下可靠地工作。

因为这些收音机的设计师采用数字信号处理(DSP)算法来克服反射、信号多径和衰落等效应，所以他们经常要去现场花数周的时间分析不同信号条件下的效果。

而更实用和耗时更少的解决方案，是使用真实记录的收音机信号仿真汽车AM/FM收音机设计在现场遇到的各种状况。

一种颇具挑战性的AM/FM收音机性能测试是对相邻和/或交替频道性能的评估，因为收音机在出现很强的相邻射频信号时必定接收到较弱的信号。

为评估不同收音机之间的主观接收质量，OEM汽车收音机制造商经常根据不同地区的特定场地路线实施测试计划。

例如在城市中行驶时，通常会遇到一种被称为“市内峡谷”的射频环境，在这种环境中大型建筑物会产生对 FM站台来说复杂的多径和阴影模式。

人们经常会使用频道仿真器再现针对某个特定频道的典型多径模型。

然而，当需要用多个仿真器仿真相邻频道干扰时，这种方法就不实用了，其中一个原因是汽车工业仍利用现场测试行驶方法来进行收音机的优化。

然而，测试行驶方法只能展现主要的可重复性问题。

由于天气的变化和大型车辆的靠近，信号传播状态会不断发生改变，因此任两次测试行驶都不会得到相同的结果。

另外，由于测试行驶是在很大的区域范围内完成的，要准确评估不同地区的AM/FM收音机设计性能，测试可重复性十分关键。

幸运的是，由于射频信号记录和存储技术的不断发展，记录真实的FM广播信号完全可以替代传统测试行驶方法实现商用AM/FM收音机设计的评估。

举例来说，Averna公司的射频记录与回放系统能以14位的分辨率捕获完整的FM频带(20MHz带宽)。

这款数字记录器采用美国国家仪器(NI)公司的PXI硬件架构，能同时记录GPS位置、收音机的音频，并能利用板载相机记录行驶测试的视频。

该系统具有80dB的无杂散动态范围(SFDR)，看起来相当大，不过FM接收机可以处理从-2dBuV 至+110dBuV(-109到+3dBm)的更宽信号电平范围。

Rev.:A1变更记录:Rev.:A11. 目的规范RADIOAM/FM的电性能测试方法，正确指导测试人员测试，确保电性能参数测试的规范性和准确性2. 适用范围本标准规定了RADIOAM/FM的电性能参数的测试和要求本标准适用于研发设计、试产、批量生产的RADIO产品的电性能参数测试3. 引用标准GB／T9374-1988声音广播接收机基本参数测量方法GB／9254-1998无线电骚扰限值和测量方法GB/T6163-1985调频广播接收机测量方法GB 2846调幅广播收音机测量方法GB／T17626.电磁兼容试验和测量技术4．测量条件4.1 环境条件：温度：15～35℃湿度：25～75％大气压力：86～106kPa屏蔽室：为使测量不受外界电磁场干扰的影响，以保证测量的准确性，测量应在屏蔽室内进行。

在标准测量范围内要求屏蔽室对外界电磁干扰的衰减为60～100dB。

4.2 所有测量均需在待测产品和测量仪器预热15分钟后进行。

4.3测试时用AC电源，必须经标准电源稳压器，电压值为额定电压± 2%内，频率 50H Z 或60H Z，测试时用直流电源，必须采用标准直流稳压电源或最新标准电池。

4.4 TONE控制最高，BASS TREBLE EQ中间为准。

4.5各测试仪并联于负荷中，测试必须将输出接到负载(代替喇叭)，耳机输出一般按32Ω或16Ω。

4.6音频额定输出功率大于1W时，标准输出定为500mW，100mW 到1W之间定为50mW，100mW以下为5mW，耳机为1Mw,其标准输出为V = PR 。

5．测试报告《AM/FM新品电性能测试报告》6. 测试方法及参数要求（AM）6.1．信号输入方式是环形天线；调变以30%，1000H Z 作普通标准6.2．环形天线与接收机条状或环形天线必须中央垂直，是其中心相隔60CM， SSG(信号产生器)必须扣减26dB为接收机处电场强度。

6.3．电调谐AM不要微调SSG频率，如：主机为1000KHz，则SSG就为1000KHz。

汽车收放机电性能指标与测试方法～ZQX编～【频率范围】<定义> 是指收音机所能接收到的电台广播信号的频率范围，在每一个频段中有一个低端频率、一个高端频率，我国广播的频率范围规定如下（短波略）：526.5-1606.5kHz （产标：手调510-1640kHz 电调522-1620kHz）87-108MHz （产标：手调86.6-109MHz 电调87.5-108MHz）1000Hz，调制度30%，输入电平为噪限灵敏度，调音量使输出不大于额定输出功率(2W，2.8V)。

二.方法：在频率范围极限位置，调输入频率使输出最大。

一.条件：温度稳定，调制频率1000Hz，频偏±22.5kHz，输入电平小于限幅电平，调节音量使输出不大于额定输出功率（2W，2.8V）。

二.方法：在频率范围极限位置，调输入频率使输出最大。

【中频频率】<定义>中频频率是超外差式收音机的一项特有指标，我国规定调幅收音中频频率为465kHz （电调450kHz），允许±5kHz偏差；调频收音中频频率为10.7MHz，允许±0.3MHz偏差。

偏差超标会引起灵敏度下降、选择性变差和自激等现象。

465kHz （电调450kHz）附近，接收频率位置1000kHz左右，调制频率1000Hz，调制度30%，输入电平能灵敏反映输出变化。

二.方法：调音量使输出功率不大于额定输出功率，调节输入频率使输出最大的点即中频频率。

一.条件：测量频率10. 7MHz附近，频偏±22.5kHz，接收频率位置98MHz左右，调制频率1000Hz，输入电平小于中频限幅电平，能灵敏反映输出变化。

二.方法：调音量使输出功率不大于额定输出功率，调节输入频率使输出最大的点即中频频率。

【噪限灵敏度】<定义> 灵敏度指收音机接收微弱电台信号的能力。

在输出信噪比为26dB时，当收音机输出端输出为标准功率时，输入端输入的最小信号电平值，称为噪限灵敏度（本地又俗称限噪灵敏度）。

收音机性能的测试方法一．标准测试条件1.标准测试应在网房内进行.2.测试时周围温度须在20±10℃,湿度控制在80%的范围内.3.测试时用AC电源﹐须经电源稳压﹐电压值为额定电压值的±2%.频率50HZ或60HZ.测试时用直流电源﹐须采用高稳定度且低内阻的直流电源供给器.4．收音机额定输出功率大于1W时﹐标准输出为500MW﹐100MW至1W之间定为50MW﹐100MW 以下定为5MW.5.各测试仪并联于负荷中﹐测试输出须接负载为准﹐耳机输出仅作参考.6.AM的一般测试条件(1)接收信号方式是环状天线 <IRE LOOP ANT>(2)环状天线与接收机条状天线须垂直﹐且其中心相距60CM﹐因此信号发生器输出信号<RF>强度衰减26dB,为接收机天线处电场强度.(3)调制度以调制频率为1000HZ作30%的调制.7.FM的一般测试条件(1)接收信号方式采用FM标准仿真天线(2)连接调频天线须接地.(3)调制频率为1KHZ﹐频偏为22.5KHZ.8.以上为一般要求﹐客户有另外标准﹐则以客户要求为标准进行.二．测试标准1.收音机 AM部分1频率范围﹕<Frequency Range>在收音机基本达到温度稳定状态后﹐将收音机置AM波段位置﹐高频信号发生器调制度为30%,调制频率为400HZ﹐输出接环状天线﹐环状天线中心与被测机磁棒距离60CM﹐并互相垂直.将调谐指针调到最低端﹐调高频信号发生器的频率﹐使收音机达到音频输出最大调谐状态﹐信号输入电平为标准限噪灵敏度电平﹐调节音量控制器﹐使收音机的输出为标准输出﹐此时RF信号的频率就是收音机的低端频率.将收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状态﹐此时RF信号的频率就是收音机的高端频率.2.最大灵敏度 <Maximum Sensitivity>此指的是收音机所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度.在AM测试条件下﹐中波选600KHZ﹑1000KHZ﹑1400KHZ作为优选测试频率点.音量调节器最大﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时RF信号强度扣减26dB为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度 <Useable Sensitivity 20dB S/N>此指当收音AM的信噪比为20dB时﹐输出标准功率所需要的最小输入信号电平.其测量装置及测量方法与第二项相同﹐如用1000KHZ测量时﹐把收音机调谐到1000KHZ﹐调节RF信号的频率为1000KHZ﹐输出电平可先调高些约90dB﹐细调频率使喇叭听到信号声时﹐再细调使输出最大﹐关小音量<音调控制器推到中间位>使毫伏表刚好显示为标准输出电压﹐然后用高频发生器去调制﹐这时收音机只有噪声输出﹐用标准输出电压与噪声电压之比的公式算出噪声电压﹐查表20dB的比值等于10﹐所以S/N等于20dB时噪声电压应为﹕标准电压/噪声电压=10 得出﹕ V噪=标准电压 / 10现以标准测量功率为50MW﹐用8Ω喇叭时标准输出电压为632毫伏为例﹐代入上式计算噪声电压﹕由V噪 = 标准电压 / 10 得﹕ V噪 = 632 / 10 = 63.2<毫伏>计算出噪声电压为63.2毫伏.以此可知﹕用高频发生器去调制后﹐只要噪声输出刚好等于63.2毫伏﹐则信噪比便是20dB﹐但在去调制后﹐噪声电压不一定就等于63.2毫伏﹐可能大或可能小﹐如果噪声电压大时﹐加上调制﹐调高些RF信号的输出电平﹐再把音量关小使毫伏表显示输出标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐如果噪声电压不是高而是低时﹐则加上调制适当降低RF信号的输出电平﹐开大音量使输出达到标准电压﹐再去调制﹐看噪声电压是否为63.2毫伏﹐这样反复多次调节后﹐再去调制﹐直到找出噪声电压刚好为63.2毫伏﹐这时RF信号的输出电平则为S/N等于20dB时的限噪灵敏度.4.中频 <IF Frequency>在AM测试条件下﹐先测出600KHZ频点的20dB S/N灵敏度﹐不改变收音机调谐﹐再将高频信号的600KHZ改为455/465KHZ﹐在20dB S/N灵敏度的基础上增加电平﹐直至收音机输出重新达到标准输出﹐细调455/465KHZ高频频率﹐使接收波形最大﹐最正﹐此时的高频为中频.5.中频抑制 <IF Rejection>表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制.其测试是收音机与高频发生器同谐于600KHZ﹐音量控制开最大﹐改变RF信号的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率600KHZ改为该收音机的AM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制.单位﹕dB6.镜像抑制 < Image Rejection>其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴加高频回路或天线回路对镜像信号的抗据能力.镜像频率﹕是指频率高于本机振荡频率一个中频<如中频455KHZ>的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频<如中波则高910KHZ>.其测试是收音机与高频信号发生器同谐于1400KHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率1400KHZ加两倍中频﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB7.通频带 <-6dB Band Width>就是单信号选择性为0dB处﹐最靠近调谐点的两个偏调频率点间的频带﹐称为整机通频带﹐用KHZ表示.其测试是收音机与高频信发生器同谐于1000KHZ﹐音量制开最大﹐调节RF信号的输出强度使收音机输出为标准输出﹐然后增加RF信号输出强度的一倍<即6dB>﹐此时输出音频功率会增大﹐再偏调RF信号的频率﹐在调谐点两侧偏调﹐使输出音频功率下降到原标准输出时﹐此时两个频率点间的频带﹐< Δf = f1 – f2 >即为整机通频带.8.选择性 <ACA>表示收音机从干扰信号中选择有用信号的能力﹐主要是鉴别收音机中频回路特性的好差. 其测试是收音机与高频发生器同谐于1000KHZ﹐音量控制器最大﹐调节RF信号的输出强度﹐使输出为标准输出﹐然后把RF信号的频率1000KHZ偏调±10KHZ﹐增加RF信号的输出强度﹐使接收机输出恢复到原来的标准输出﹐此时所增加的信号强度为选择度﹐单度﹕dB 9.信噪比 <S/N Ratio 5MV >就是收音机输出信号电压与噪声电压之比的dB数.其测试是调整在接收机1000KHZ的信号点﹐RF信号的输出电平为100dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出.标准输出功率相应电压与噪声之比的dB数即为信噪比.10.自动增益控制特性 <AGC Figure of Merit 100MV >其指收音机天线输入信号强度改变时﹐能自动压缩输出信号变化量的能力.其测试是指收音机与高频信号同谐于1000KHZ测试点﹐RF信号的输出强度为100MV<相当于126dB,没有126dB的高频信号发生器﹐可将环形天线靠近收音机AM天线﹐60CM距离约26dB当量>﹐调节音量控制器使输出为标准输出﹐然后降低RF信号的输出强度﹐使收音机的输出下降10dB﹐此时信号发生器所降低的dB数即为AGC控制范围﹐标准﹕ LIMIT>30dB 11.标称失真 <Distortion 5MV>指收音机接收信号在标准输出时的信号失真.其测试是收音机与高频发生器同谐于1000KHZ﹐RF信号的输出强度为100dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真.单位﹕ %12.过载失真 <Over Load Distortion 100MV ﹑ 80% MOD>此为强信号状态下失真.其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出为126dB﹐调制度为80%﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为过载失真.13.HUM AND NOESE AT MIN / MAX VOLUME此为﹕最小/最大音量时的 <交流哼及噪声> 电压其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号输出为126dB﹐30%的调制度﹐音量控制在最小或最大﹐然后去调制﹐观察毫伏表的刻度值即为最小或最大"哼"电压值.14.调制哼 <Modulation Hum 5MV>表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度.其测试是收音机与高频发生器同谐于1000KHZ频率点. RF信号的输出强度为100dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出.然后去调制﹐改变收音机交流电源插头方向﹐并微调RF信号的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声.15.频响 <Frequency Response – 6dB 5MV>此指当调制频率改变时﹐使收音机输出下降6dB时的特性.其测试是收音机与高频发生器同谐于1000KHZ频率点﹐RF信号的输出强度为100dB﹐音量输出控制在标准输出﹔然后将高频发生器输出选择在"EXT"外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位<一般0dB>﹐并调整微调使高频发生器的EXT <HIGH / LOW电平>灯点亮.先将低频信号发生器设置在1KHZ频率﹐然后调频率使毫伏表刻度衰减6dB﹐如往高端调到3.5KHZ﹐刚好衰减6dB﹐则高端频响为3.5KHZ﹐同理往低端调﹐可得到低端频响点. 16.10%失真输出功率 <10% THD Output Power>当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为100dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率经﹕W = V2 / R <负载>17.最大输出功率 <Maximum Output Power >即为最大音量时的输出功率.其测试是收音机与高频发生器同谐于1000KHZ﹐RF输出为126dB/100dB﹐音量于最大提升位置﹐观察毫伏表的电压输出值﹐则输出功率经﹕ W = V2 / R <负载>得出.18.停振电压 <Fall Out Voltage>此为收音机本振电路停止工作时的电压<此时已无接收能力>.其测试是收音机与高频发生器同谐于1400KHZ﹐按有限噪声灵敏度测量方法﹐调节音量控制器使收音机为标准输出﹐然后降低工作电压至基本无接收信号输出时止﹐此时的电压即为停振电压.2.收音机FM部份1.频率范围 <Frequency Range >在接收基本达到温度稳定后﹐将收音机置FM波段位置﹐RF信号的输出应连接到收音机FM 天线的PCB<线路板输入端>﹐断开拉杆天线﹐地线则需连接至收音机高频放大的地线﹐一般为PVC地线.输入信号电平为实用灵敏度 <60dB>﹐调制频率为1KHZ﹐频偏为22.5KHZ. 将调谐指针调到最低端﹐调RF信号的频率﹐使收音机达到音频输出最大调谐状﹐调节音量控制器﹐使接收机的输出为标准输出﹐此时高频发生器的频率就是收音机的低端频率. 再把收音机调谐指针调到最高端﹐调RF信号的频率﹐使收音机达到调谐状态﹐此时发生器的频率就是收音机的高端频率.2.最大灵敏度 <Maximum Sensitivity >此指的是收音机的所有控制装置均放在最大放大位置﹐达到标准功率输出时﹐所需要的最小输入信号电平即为最大灵敏度.在FM测试条件下﹐选90MHZ,98MHZ,106MHZ作为优选测试频率点.音量调节器最大〔EQ 中间〕﹐改变RF信号强度﹐使收音机的输出达标准输出﹐此时信号发生器的强度为最大灵敏度﹐单位﹕dB3.有限噪声灵敏度〔Useable Sensitivity 30dB S/N 〕此指当收音FM的信噪比为30dB时﹐输出标准功率所需要的最小输入信号电平.其测量装置及测量方法与第二项相同﹐先测90MHZ﹐使收音机与高频发生器同谐于90MHZ测试点﹐调节音量控制器使输出为标准输出﹐然后去调制﹐使毫伏表衰减30dB<需反复调节>.以同样方法可得到98MHZ﹑106MHZ频点的30dB限噪灵敏度.4.中频〔IF Frequency 〕其测试是收音机与高频发生器同谐于90MHZ频率点﹐先测出此点的30dB﹐SX限噪灵敏度﹐然后将RF信号频率改为10.7MHZ﹐并加大RF信号输出电平﹐直至输出回到原标准输出值〔微调10.7MHZ频率使输出最大〕﹐此时高频信号发生器的频率即为收音机的中频频率.5.中频抑制〔IF Rejection〕表示收音机抗据中频频率干扰信号串入能力大小的量值﹐是对调谐于某一频率的收音﹐当加入中频频率干扰信号时﹐产生标准功率输出所需要的中频信号电平与调谐频率点的最大灵敏度电平之差的dB数﹐即为中频抑制.其测试是收音机与高频发生器同谐于90MHZ﹐音量控制开最大﹐改变RF的强度﹐使收音机输出为标准输出﹐然后将RF信号的频率90MHZ改为该接收机的FM中频﹐此时增加RF信号的输出强度﹐使收音机恢复到原来的标准输出﹐则所增加的输出信号强度为中频抑制.单位﹕dB6.镜像抑制 <Image Rejection>其表示收音机抗据镜像频率干扰信号串入能力大小的量值﹐主要鉴别高频回路或天线回路对镜像信号的抗据能力.镜像频率﹕是指频率高于本机振荡频率一个中频的干扰信号频率﹐故镜像频率比接收信号频率则高2倍中频〔如FM则高21.4MHZ〕.其测试是收音机与高频信号发生器同谐于106MHZ﹐音量控制开最大﹐改变RF信号的输出强度﹐使收音机输出为标准输出﹐然后将RF信号的频率106MHZ加两倍中频〔实时21.4MHZ〕﹐此时增加RF信号的输出强度﹐使输出恢复到原来的标准输出﹐则所增加的输出信号强度为镜像抑制﹐单位﹕dB.7. 3dB限幅灵敏度 <Limiting Sensitivity --3dB>指使标准输出下降3dB时﹐高频信号的电平值即为"限噪灵敏度".其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF信号的输出电平为1MV <相当于60dB>﹐调节音量控制器使收音机为标准输出.再降低高频发生器的输出电平﹐使收音机的输出下降3dB﹐此时的RF信号的输出电平即为限幅灵敏度.8.信噪比<S/N Ratio 1MV>其测试是调整在收音机98MHZ的信号点﹐RF信号的输出电平为60dB﹐调节音量控制器﹐使收音机输出为标准输出﹐然后去调制﹐此时为噪音输出.标准输出功率相应电压与噪声之比的dB数即为信噪比.9.自动频率控制范围 <AFC Hold Range 1MV>其测试是指收音机与高频发生器同谐于98MHZ测试点﹐RF信号的输出强度为60dB﹐调节音量控制器使输出为标准输出.降低RF信号的输出频率﹐使收音机的输出下降3dB <记下此时信号发生器的电平>﹕再调高RF信号的频率﹐同样使收音机的输出比原标准输出下降3dB.升高后的RF信号频率减去降低后的RF频率即为所求﹐例﹕频点98MHZ在97.7MHZ和98.2MHZ分别降低3dB﹐则﹕AFC = 98.2MHZ – 97.7MHZ = 0.5MHZ10.调幅抑制 <AM Suppression 1MV>表示调频收音机对输入信号中调幅成分的抑制能力.其测试是收音机与高频发生器同谐于98MHZ﹐RF信号的输出强度为60dB,调节音量控制器使输出为标准输出.然后去调制 <RF信号频率不变>﹐将调制方式改为AM﹑400HZ﹑30%,升高RF输出电平﹐使收音机回到标准输出﹐此时所增加的电平值为所求.11.标称失真 <Distortion 1MV>指收音机标准输出时的信号失真.其测试是收音机与高频发生器同谐于98MHZ﹐RF输出强度为60dB﹐音量控制使收音机输出为标准输出﹐失真仪指示的即为标称失真.单位﹕%12. HUM AND NOESE AT MIN/MAX VOLUME此为﹕最小/最大音量时的<交流哼及噪声>电压其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB,然后去调制﹐音量控制在最小或最大﹐观察毫伏表的刻度值即为最小或最大"哼"电压值.13.调制哼 <Modulation Hum>表示交流供电收音机本机振荡被交流调制后产生的交流声的影响程度.其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB﹐音调控制器在高低音最大提升位置﹐调节音量控制器﹐使收音机达到标准功率输出.然后去调制﹐改变收音机交流电源插头方向﹐并微调高频发生器的频率﹐使收音机交流声输出电压最大﹐此时有用功率相应电压与交流声输出电压之比的dB数﹐即为调制交流声.14.频响 <Frequency Response – 6dB>此指当调制频率改变时﹐使收音机输出下降6dB时的特性.其测试是收音机与高频发生器同谐于98MHZ频率点﹐RF输出为60dB﹐音量输出控制在标准输出:然后将高频发生器输出选择在"EXT"外调制状态﹐并连接低频信号发生器输入﹐低频信号发生器输出电平设在适当档位 <一般0dB>﹐并调整微调使高频发生器的EXT<HIGH/LOW电平>灯点亮.先将低频信号发生器设置在1KHZ频率﹐然后将低频发生器往低频端调﹐使标准输出下降6dB﹐同样往高频端上调﹐同样下降6dB﹐则低端和高端的频点都可得到.15.立体声点灯灵敏度 <Stereo Indicator Sensitivity>指接收立体声信号需要的最小强度.即立体灯刚点亮时的输入信号电平.其测试是收音机与高频发生器同谐于98MHZ﹐调制频率1KHZ﹐±22.5KHZ﹐RF输出为60dB ﹐控制音量在标准输出.按下stereo键﹐使输出为立体声信号状态﹐再将调制度改为100%﹐将立体声信号发生器设于R或L声道输出﹐此时收音机的立体灯将点亮.然后降低RF信号电平﹐直至收音机的STEREO灯刚好息灭﹐此时的RF电平值即"立体声点灯灵敏度".16.信道分离度 <Channel Separation>指立体声左﹑右声道信号分离度.其测试是收音机与高频发生同谐于98MHZ<调制在﹕1KHZ% ±22.5KHZ%>﹐RF输出为60dB﹐控制音量在标准输出.设置立体声在R信道﹐调节音量控制使输出在标准状态﹐视此为0dB状态.改变立体声信号在L信道﹐此时R声道为串音输出 <L串音至R>﹐此时毫伏表有刻度指示﹕dB标称状态的dB值 <0dB>和dB的差值﹐即为所求分离度.测L信道分离度方法同R信道.17.10%失真输出功率 <10% THD Output Power>当音乐信号总谐波失真为10%时的输出功率.其测试是收音机与高频发生器同谐于98MHZ﹐高频发生器输出为60dB﹐音量控制使失真仪指示为10%的失真﹐读出此时的毫伏表指示电压﹐则输出功率为 : W = V2 / R <负载>.18.最大输出功率 <Maximum Output Power 75KHZ DEV>指当音量开到最大时的功率.其测试是接收音机与高频发生器同谐于98MHZ频率点﹐RF输出强度为60dB﹐频偏±75KHZ ﹐音量控制开到最大﹐读出此时毫伏表的电压﹐则输出功率为: W = V2 / R<负载>.。

汽车收音机测试方法（通用）FM部分1.频率覆盖范围仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。

测试条件：信号发生器频率分别高定为高低端极限频率。

信号源内阻：75Ω。

调制频率：1KHz。

调制频偏：22.5KHz。

信号发生器输出电平：60dBμV。

测试方法：将本接收机的频率分别调到最高端和最低端，然后微调信号发生器的频率，使接收机的输出电平值达到输出时的频率，即为本接收机的频率覆盖范围。

2.限噪灵敏度（实用灵敏度）仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。

测试条件：信号发生器频率分别设定为89.1MHz，94.1MHz和104.1MHz。

信号源内阻：75Ω。

调制频率：1KHz。

调制频偏：22.5KHz。

测试方法：去调制，慢慢增大RF输入灵敏度，使被测接收机输出电平（dBμV）与输出噪声电平（dBμV）之差达到30dB时的RF输入灵敏度，即为接收机的噪限灵敏度。

注：因加了6dBμV的衰减器，所以最后的RF输入灵敏度必须减去6dBμV以后的值才为本接收机的限噪灵敏度。

指标：≤20dB3.信噪比①单声道信噪比仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。

测试条件：信号发生器频率分别设定为89.1MHz，94.1MHz和104.1MHz。

信号源内阻：75Ω。

调制频率：1KHz。

调制频偏：22.5KHz。

信号发生器输出电平：60dBμV。

测试方法：去调制，此时测得接收机标准输出电平（dBμV）与输出电平（dBμV）之差即为该接收机的信噪比。

指标：≥55dB②立体声信噪比仪器：RF信号发生器，双踪示波器，自动失真仪，衰减器（6dB）。

测试条件：信号发生器频率分别设定为89.1MHz，94.1MHz和104.1MHz。

信号源内阻：75Ω。

立体声调制：导频信号频偏：7.5KHz。

调制频率：1KHz。

调制频偏：22.5KHz。

信号发生器输出电平：60dBμV。

汽车收放机主要精密测试方法1. 调幅部分1.1 频率范围（高，低端频率点）：a.从高频信号发生器输入载波频率515KHz，调制频率为400Hz，调制度为30%的标准调制信号；b.平衡电位器调中间位置，音调电位器处在平直位置，输入电平为标称的噪限灵敏度；c.调节置低端极限位置，音量电位器使输出为最大有用功率；d.调节高频信号发生器的输出频率，使电压表和示波器的指示最大，并调整音量电位器使输出为最大有用功率，此时高频信号发生器的输出频率即为低端覆盖频率；e.高端的覆盖频率测量方法同上，仅将调谐置高端极限位置，高频信号发生器输入即为高端信号频率。

1.2 步进频率：a.只有电调谐的音响才有此项测试。

b.把音响调谐功能设置为手动调谐，每按一次，所变化的频率值即为步进频率。

c.步进频率根据不同国家，区域设置不同，中国为：9KHz。

1.3 中频频率：a.从高频信号发生器输入载波频率为465KHz（或455KHz），调制频率为400Hz，调制度为30%的中频信号，输入电平应能反应输出的变化（一般为80~90dB）；b.音量电位器使输出为最大有用功率，平衡电位器置中间位置，调谐指针在1KHZ左右，调谐使输出最大；c.调节高频信号发生器的载波频率，使电压表和示波器的指示最大，并调节音量电位器使输出仍为最大有用功率，此时高频信号发生器的频率为收放机的中频频率。

1.4 最大灵敏度（MAX.SENSITIVITY）：a.从高频信号发生器输入载波频率1000Hz，调制频率为400KHz，调制度为30%，输出电平为80 dBµ.EMF (74dBµ)的标准调制信号；b.平衡，高音，低音电位器分别调在中间位置，音量电位器调至在最大位置；c.把毫伏表的档位旋至3V档；d.调节高频信号发生器的输出电平，使输出信号的电压值（从毫伏表上观察）为0dB（2V）处；e.此时，高频信号发生器上的输出电平值即为测试的最大灵敏度。

汽车音响电气性能测试指标AM电气性能指标测试一、频率范围（FREQUENCY RANGE）1.定义：表示接收机可能收到的最低端和最高端的频率2.条件：VOL：最大且不失真位置。

调制度：30％，调制频率：1KHz或40Hz。

3.方法：A.首先将接收机的TUNER钮转到最低端。

B.调整SSG频率使接收机输出最大（SSG电平可用74dB.）C.降低SSG的电平数值，使刚刚看得出波形，再细调SSG的频率，使输出最大为止。

D.然后将TUNER转到最高端。

E.用B.C的同样方法，使接收机输出最大。

F.记录此时最低端和最高端频率为被测机的频率范围。

二、中频频率（INTERMEDIATE FREQUENCY）1.定义：表示接收机455 KHz（465 KHz）的偏移状况。

2.条件：调制度30％，调制频率：1 KHz或40 Hz，VOL：最大且不失真位置。

3.方法：A.接收机于600 KHz，SSG同样于600KHZ。

B.将SSG的频率置于455 KHz（465 KHz），100 dB电平输出，此时示波器上应有波形；C.降低电平，能刚刚看得出波形，再细调SSG的频率，使接收机输出最大；D.此时SSG上的频率为该接收机的AM中频频率。

三、最大灵敏度（USABLE SENSITIVITY）1.定义：以获得信号对杂音之比为20 dB的标准输出的最小输入信号强度。

2.条件：VOL：最大，调制度：30％，调制频率：1 KHz或40 Hz。

3.方法：A.固定SSG的频率于600 KHz、1000 KHz、1400 KHz三点，接收机与之同上述三点。

B.增减SSG的输出电平，在不失调的情况下，使接收机的输出达到标准输出；C.此时SSG的输出电平为最大灵敏度，以dB表示。

四、实用灵敏度（USABLE SENSITIVITY）1.定义：以获得信号对杂音之比为20dB的标准输出的最小输入信号强度。

2.条件：VOL：不定位，调制度：30％，调制频率：1KHz或40Hz。

AudioFM收音机电性能测试指导书目的：验证FM广播收音机产品的电声性能是否符合规格要求。

1．适用范围适用于调频广播接收机包括调谐器组合机中的调频收音部分进行电声性能的测量。

2．定义无3．职责无4．测试程序5.1 标准测试条件5.1.1 标准调制度标准调制度是指调制信号的峰值频偏与系统最大频偏的百分比。

标准调制度规定为30%。

5.1.1.1 标准立体声调制度100% 调制度对应于±75KHz频偏。

30%调制度对应于±22.5KHz频偏。

5.1.1.2 标准立体声调制度设整个立体声复合信号的调制度为100%（±75KHz频偏）其中：导频信号占10%（±7.5KHz频偏）主、副信号的合成信号占90%（±67.5KHz频偏）以此主、副信号的合成信号作为100%(±67.5KHz频偏) ,那么，30%的调制度则为±20.25KHz.对于不同的调制方式，其频偏的分配如下表所示。

5.1.2 标准测试频率测试频率规定为：88、98、108MHz。

标准测试频率规定为：98MHz。

客户有不同要求时按客户要求执行。

5.1.3 标准输入信号电平标准输入信号电平规定为71dBf（≈66dBuV/EMF）5.1.4 标准负载测量电性能时应该用阻值等于扬声器标称阻抗的纯电阻（误差为 2%）代替扬声器做负载测量声性能，且应按扬声器的标称阻抗计算相应的电压值。

5.1.5 标准输出功率接收机的输出用加到扬声器上的功率来表示或者用标准负载上所消耗的功率来表示。

根据接收机的类别一般可用5mM 10mM 50mM和500mM 作为标准输出功率，其中50mM为优选值。

对于更大功率输出的接收机，可用比标称有用功率低10dB的功率作为标准输出功率。

根据公司产品的特点，一般定义为1W，产品规格有定义的，以产品规格为准。

5.1.6 音效处理功能的设置1)均衡（BALANCE EQUALIEER），低音（BASS）和高音（TREBLE）旋钮置于中心位置；2)音调（回音/ECHO、变调/KEY/TONE等）控旋钮置于中心位置，软件调节的应处于不影响音频特性输出的位置；3)环绕（SURROUND）、升频/降频（UP SAMPLING /DOWN SAMPLING）等声场处理功能关闭。

RADIO產品電氣性能測試方法AM測量一.Tuning Range Low/High頻率 (3)二.IF Frequency中頻 (4)三.Tracking Error統調誤差 (4)四.Max sensitivity最大靈敏度 (4)五.Noised Limited sensitivity (S/N=20dB)實用靈敏度寬度 (4)六.-6dB Band width頻帶寬度 (4)七.Image Rejection Ratio鏡象幹擾 (5)八.Spurious Rejection假波抑制 (5)九.I.F Rejection中頻抑制 (5)十.AM Whistle (2IF/3IF) 二倍中頻/三倍中頻嘯叫................................................................ (5)十一.Selectivity ACA選擇性........................................................................................ .. (5)十二.Selectivity 2倍ACA 選擇性...................................................................... .. (5)十三.Automatic Gain Control (100mV/m,10dB)自動增益控制............................ .. (6)十四.Audio Response -6dB頻響............................................................................ (6)十五.Signal To Noise Ratio (Unweighed)................................................................. . (6)十六.Distortion失真............ ........... ........... ........................................................... .. (6)十七.10% THD Output Power 10%失真輸出功率........................................................ (7)十八.Max Output 最大輸出功率................................................................................... . (7)十九.Min Volume Hum & Noise最小交流聲................................................................. .. (7)二十.Modulation Hum調制交流聲 (7)二十一.Auto Sean Lock Sensitivity停台靈敏度....................................................................... .. (7)二十二.Dial Calibration刻度誤差....................................................................................... .. (8)二十三.RF Input Overload過載......................................................................................... . (8)二十四.Oscillator Stop Voltage最低停振電壓................................................................ . (8)FM測量一.Tuning Range Low/High頻率 (8)二.IF Frequency中頻 (9)三.Tracking Error統調誤差 (9)四.Max sensitivity最大靈敏度 (9)五.Noised Limited sensitivity (S/N=30dB)實用靈敏度 (9)六.Limiting Sensitivity (-3dB)-3dB極限靈敏度 (9)七.10%THD Output power 10%失真輸出功率 (10)八.Max Output 最大輸出功率 (10)九.Image Rejection Ratio 鏡象幹擾 (10)十.I.F.Rejection 中頻抑制 (10)十一.AM Rejection 調幅抑制 (10)十二.Spurious Suppression 寄生抗拒 (10)十三.Selectivity鄰近頻道衰減 (11)十四.二倍鄰近頻道衰減2ACA (11)十五.Audio Response 頻響 (11)十六.Distortion 失真................. ................ .. (12)十七.Min Volume Hum &Noise 最小交流聲 (12)十八.Modulation Hum 調制交流聲 (12)十九.Signal To Noise Ratio(Unweighed) 信噪比 (12)二十.Oscillator Stop Voltage 最低停振電壓 (12)二十一.Auto Sear Lock Sensitivity 停台靈敏度 (12)二十二.AFC Holding Range 自動頻率控制 (12)二十三.Stereo IND Sens 立體聲點燈靈敏度 (13)二十四.Channel Separation 立體聲分離度 (13)二十五.Dial Calibration 刻度誤差 (13)二十六.RF Input Overload 過載 (13)產品電氣性能測試方法以下收音電氣性能測試方法若有客戶特別指定的,則依客戶要求為準.標準假負載使用等於揚聲器標準阻抗值的電阻作標準假負載,假負載的誤差為±5%, GTC暫用測試機上自帶的喇叭作負載.標準測試狀態:充分屏蔽外部電場. 封室溫度20℃,濕度65%,沒有特別的時候在溫度10℃-35℃.濕度45-85%的狀態下進行有關測試比較好. 有音質調整開關的機子.需調至機子頻率特性為平坦狀態下測試:標準調制度及調制信號:在沒有特別指定的時候使用:<1>. AM調制度為30%,400Hz音頻調制信號, 電平輸出為100mV/m(126dB).<2>.FM調制度為22.5KHz頻偏, 音頻調制信號1KHz,電平輸出1mV(60dB).標準輸出功率:一般情況下, 機子的10% TDH最大輸出功率, 等於或大於1W,則參考輸出為0.5W(即500MW)接收機額定輸出功率小於1W, 大於100MW,則參考輸出為50MW, 接收機額定輸出功率小於100MW時,用5MW作參考輸出.同調;同調按如下進行:<1>. 有刻度或有自動調諧的接收機在有指示或者功能, 動作顯示得到接收信號並且接收失真最小的狀態就是同諧狀態.<2>. 一般的接收機子在實用靈敏度.最大靈敏度測試時輸入進行同調之後,在標準試驗信號輸入dB中就不需要再同調.AM測量前的準備工作:1.高頻信號發生器接通AM環形天線,待測機天線距AM環形天線中心為60cm, ,並且互相垂直.2.3.待測機接通電源.待測機輸出端接負載及儀器.4.把待測機的EQ制,BASS BOOST制等制打到該型號測量工作指標的要求.一. Tuning Range Low/High頻率(單位:KHz)Modulation:30% 400Hz1.把被測機調諧,調至低端盡頭.2.高頻信號發生器發出520KHz信號.3.微調高頻信號發生器的輸出頻率,直到被測機輸出波形失真最小..4.記錄此時高頻信號發生器的頻率.5.高端測量方法, 把被測機調諧至高端盡頭.6.高頻信號發生器輸出頻率為1740KHz(美國機)1630KHz(歐洲機).7.微調高頻信號發生器的輸出頻率,直到被測機輸出波形失真最小.二. IF Frequency中頻(單位:KHz)Modulation:30% 400Hz1.調待測機在最低端（或600KHz）.2.調高頻信號發生器頻率在450KHz(455KHz)處,增加輸出電平(如看不清波形,可將測試機移近環形天線)3.微調頻率使被測機輸出波形失真最小.4.記錄此時高頻信號發生器的頻率即為中頻.三. Tracking Error統調誤差(單位: dB)Modulation:30% 400Hz測試點: @600KHz,1000KHz,1400KHz1.在最大靈敏度狀態時.2.把AM失調棒銅端慢慢接近AM天線端頭.3.觀察電平表指下降.4.在把失調棒端慢慢接近天線端頭,觀察電平表指針,如指針也下降, 即為0dB,如指針上升觀察電平表上升值.5.移開失調棒,增加高頻信號發生器輸出電平直至電平表到達上升值.6.記錄高頻信號發生器的輸出電平的dB數,即為失調值,當磁端為正值,銅端為負值.四. Max sensitivity最大靈敏度(單位: uV/m)Modulation:30% 400Hz測試點: @600KHz,1000KHz,1400KHz1.被測機音量開到最大, 調調諧到待測頻率.2.微調高頻信號發生器頻率,使被測機波形失真最小.3.調高頻信號發生器輸出電平直至被測機的輸出達到參考值.4.記錄此時的高頻信號發生器的輸出電平,即為最大靈敏度.*若測試機噪聲幅度超過參考值,則記錄高頻信號發生器的輸出電平控制測試機的輸出幅度剛好不再下降的電平強度.五. Noised Limited sensitivity (S/N=20dB)實用靈敏度(單位: uV/m)Modulation:30% 400Hz測試點: @600KHz,1000KHz,1400KHz1.調被測機到被測頻率並使波形失真最小.2.調音量到被測機輸出為參考值.3.關AM調制觀察輸出是否下降20dB.4.如超過20dB,則開調制,增加高頻信號發生器的輸出電平,減小音量使被測調機輸出保持在參考值.5.如低於20dB,則開調制,降低高頻信號發生器的輸出電平,增加音量使被測調機輸出保持在參考值.6.重復步驟3-5,直至關調制後,被測機輸出剛好下降20dB,此時高頻信號發生器的輸出電平即為20dB的實用靈敏度.六. -6dB Band width頻帶寬度(單位: KHz)Modulation:30% 400Hz測試點: @1000KHz1.在測試20dB的實用感度.4.f1+f2,即為AM頻帶寬度,GTC記錄為: F2/-F1.七. Image Rejection Ratio鏡象幹擾(單位:dB).Modulation:30% 400Hz AM天線發射環中心垂直與被測機距離為25cm測試點: @600KHz,1000KHz,1400KHz1.在測量20dB實用感度,記錄高頻信號發生器的電平為dB1.2.調高頻信號發生器的頻率,加上二倍中頻(2IF=910KHz,930KHz)微調到波形最好.3.不要調被測機調諧,增加高頻信號發生的電平,做20dB實用感度.4.記錄高頻信號發生器的電平為dB2.5.dB2-dB1,即為鏡象比.八. Spurious Rejection假波抑制(單位:dB)Modulation:30% 400Hz AM天線發射環中心垂直與被測機距離為25cm.測試點: @600KHz,1000KHz,1400KHz1.在測量20dB實用感度後為dB1,高頻信號發生器增加輸出電平40dB.2.調高頻信號發生器頻率從150KHz-30MHz,除測試頻率,中頻,鏡象比等頻率點外,找到最大輸出做20dB實用感度,記錄高頻信號發生器的電平dB2.3.dB2-dB1,即為假波抑制.九. I.F Rejection中頻抑制(單位:dB)Modulation:30% 400Hz AM天線發射環中心垂直與被測機距離為25cm.測試點: @600KHz1.被測機在600KHz的實用感度處,記錄此時高頻信號發生器輸出電平為dB1.2.調高頻信號發生器頻率到455KHz/465KHz,增加高頻信號發生的輸出電平到實用感度上,記錄此時高頻信號發生器輸出電平為dB2.3.dB2-dB1,即為中頻抑制.十. AM Whistle (2IF/3IF) 二倍中頻/三倍中頻嘯叫(單位:%)Modulation:30% 400Hz 100dB1.調被測機至2倍中頻(910KHz), 並與高頻信號發生器同調, 控制VOL到參考輸出.2.記錄此時被測機輸出電平為V1.3.關調制微調高頻信號發生器輸出頻率,至被測機輸出最大,記錄此時輸出電平V2.4.V2/V1x30%,即為二倍中頻嘯叫.5.3倍中頻嘯叫,即在3 IF(1365KHz)處依同樣方法測試.十一. Selectivity ACA 選擇性(單位:dB)Modulation:30% 400Hz AM天線發射環中心垂直與被測機距離為25cm.測試點: @1000KHz1.在1000KHz的實用感度處.2.高頻信號發生器的頻率增加9KHz(歐洲機)或10KHz(美國機)3.增加高頻信號發生器輸出電平至被測機輸出達到參考值,記錄高頻發生器增加的電平即為+ACA.4.調高頻信號發生器的頻率減少9KHz(歐洲機)或10KHz(美國機).5.增加高頻信號發生器輸出電平至被測機輸出達到參考值, 記錄高頻發生器增加的電平即為-ACA.測試點: @1000KHz1.在1000KHz的實用感度處.2.高頻信號發生器的頻率增加18KHz(歐洲機)或20KHz(美國機)3.增加高頻信號發生器輸出電平至被測機輸出達到參考值,記錄高頻信發生器增加的電平即為+ACA.4.調高頻信號發生器的頻率減少18KHz(歐洲機)或20KHz(美國機).5.增加高頻信號發生器輸出電平至被測機輸出達到參考值, 記錄高頻發生器增加的電平即為-ACA十三. Automatic Gain Control (100mV/m,10dB)自動增益控制(單位:dB)Modulation: 30% 400Hz 100dB信號, AM天線發射環中心垂直與被測機距離為25cm, ,測試點: @1000KHz1.高頻信號發生器發出1000KHz.2.被測機接收到此信號,調音量到輸出為參考值.3.減少高頻信號發生器輸出,直到被測機輸出下降-10dB,記錄高頻信號發生器輸出電平為dB1.4.100dB-dB1,即為AGC.十四. Audio Response -6dB頻響(單位:Hz或KHz)Modulation:30% 1KHz 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz1.高頻信號發生器發出1000KHz.2.被測機接收此信號,調輸出至參考值.3.高頻信號發生器外開調制,接音頻信號發生器.4.音頻信號發生器發出400HZ信號,並調輸出強度(Low-High)相等, 被測機輸出達到參考值為0dB.5.調音頻信號發生器頻率減小,直到被測機輸出下降-6dB.6.記錄此時頻率為Hz.7.增加音頻信號發生頻率使被測機輸出下降-6dB.8.同樣記錄此時頻率為KHz.十五. Signal To Noise Ratio (Unweighed) 信噪比(單位:dB)Modulation:30% 400Hz, 100dB信號,AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz1.高頻信號發生器發出1000KHz.2.被測機接收此信號,調音量到輸出為參考值dB1.3.關高頻信號發生調制,記錄被測機輸出下降電平為dB2.4.dB2-dB1,即為信噪比十六. Distortion 失真(單位:%)Modulation:60% / 30% 400Hz, 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz3.記錄失真儀器上指示的失真值..十七. 10% THD Output Power 10%失真輸出功率(單位:W/MW)Modulation:60% / 30% 400Hz, 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,,測試點: @1000KHz1.高頻信號發生器發出1000KHz.2.被測機接收此信號.3.增加音量,使輸出失真到10%.4.記錄此時的輸出電平為V.5.計算P=V V/R(R為負載), 即為10%失真輸出功率.*如音量最大被測機仍達不到10%失真時,那麼最大的輸出為10%失真功率,若此機是雙聲道,應雙聲道接負載.十八. Max Output 最大輸出功率(單位:W/MW)Modulation:60%/30% 400Hz 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz1.高頻信號發生器發出1000KHz.2.被測機接收此信號.3.音量開到最大,記錄此時的輸出電平為V.4.計算P=V V/R(R為負載), 即為最大輸出功率.十九. Min Volume Hum & Noise最小交流聲(單位: mV)Modulation: 30% 400Hz 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz1.高頻信號發生器發出1000KHz2.被測機接收此信號.3.調音量到最小.4.記錄此時毫伏表的輸出電壓mV.二十. Modulation Hum調制交流聲(單位:dB)Modulation:30% 1KHz 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz1.高頻信號發生器發出1000KHz2.被測機接收到此信號,調音量輸出到10%時失真,並記錄此時的輸出電平為dB1.3.關調制,記錄輸出電平為dB2(通過500Hz低通濾波器,GTC暫不使用).4.dB2- dB1即為調制交流聲.*如組合音聲,測音量到參考值-10dB處,記錄此時輸出電平為dB1.二十一. Auto Sean Lock Sensitivity停台靈敏度(單位:mV/m)Modulation:30% 400Hz測試點: @600KHz,1000KHz,1400KHz二十二. Dial Calibration刻度誤差(單位:KHz)Modulation:30% 400Hz1.被測機調諧指針到鏡上1000KHz處.2.高頻信號發生器發出1000KHz信號.3.微調高頻信號發生器頻率,直至被測機的輸出最大.4.記錄高頻信號發生器的頻率,即為實際指針位.5.同樣跟據以上的測試方法,測量其它頻率點.二十三. RF Input Overload過載(單位: mV/m)Modulation: 60% 400Hz 100dB信號, AM天線發射環中心垂直與被測機距離為25cm,測試點: @1000KHz1.高頻信號發生器發出1000KHz信號,調制度60%.2.被測機接收此信號,調音量制使被測機輸出為參考值.3.增加高頻信號發生器的輸出電平,調音量使被測機輸出電平為參考值,增加電平輸出使失真達到10%.4.記錄此時高頻信號發生器輸出電平.5.如高頻信號發生器輸出已達到100mV/m(126dBu),但是輸出失真沒有達到要求值,記錄為>100mV/m.二十四. Oscillator Stop Voltage最低停振電壓(單位:V)Modulation: 30% 400Hz 5mV/m,測試點: @1000KHz1.高頻信號發生器發出1000KHz信號.2.被測機接收此信號.3.降低被測機電源電壓,直至被測機停止工作.4.記錄此時電源電壓.FM測量FM測量前的準備工作1.剪去待測機FM天線,高頻信號發生器接通FM PAD,並從該點輸入信號.2.待測機接通電源.3.待測機輸出端接負載及儀器.4.把待測機的EQ制,BASS BOOST制等制打到該型號測量工作指標的要求上及在FM接收狀態.一. Tuning Range Low/High頻率(單位:MHz)Modulation:22.5KHz 1KHz.1.把被測機調諧,調至低端盡頭.2.高頻信號發生器發出87.5MHz信號.3.微調高頻信號發生器的輸出頻率,直到被測機輸出波形失真最小.4.記錄此時高頻信號發生器的頻率.5.高端測量方法,把被測機調諧至高端盡頭.6.高頻信號發生器輸出頻率為109MHz(美國機) 108.5MHz(歐洲機).二. IF Frequency中頻(單位:MHz)Modulation:22.5KHz 1KHz.1.調待測機至最低端(或90MHz).2.調高頻信號發生器頻率在10.7MHz,增加輸出電平.(如看不清波形,可移動信號線盡量靠近FM中頻電路).3.微調頻率使被測機輸出波形失真最小.4.記錄此時高頻信號發生器的頻率即為中頻.三. Tracking Error統調誤差(單位:MHz)Modulation:22.5KHz 1KHz.測試點: @90KHz/98KHz/106KHz1.在最大靈敏度狀態時.2.把FM失調棒銅端慢慢接近FM天線端頭.3.觀察電平表指下降.4.在把失調棒端慢慢接近天線端頭,觀察電平表指針,如指針也下降,即為0dB,如指針上升觀察電平表上升值.5.移開失調棒,增加高頻信號發生器輸出電平直至電平表到達上升值.6.記錄高頻信號發生器的輸出電平的dB數,即為失調值,當磁端為正值,銅端為負值.四. Max sensitivity最大靈敏度(單位: uV)Modulation:22.5KHz 1KHz測試點: @90MHz/98MHz/106MHz1.測機音量開到最大,調調諧到待測頻率.2.微調高頻信號發生器頻率,使被測機波形失真最小.3.調高頻信號發生器輸出電平直至被測機的輸出達到參考值.4.記錄此時的高頻信號發生器的輸出電平,即為最大靈敏度.* GTC:若測試機噪聲幅度超過參考值,則記錄高頻信號發生器的輸出電平控制測試機的輸出幅度剛好不再下降的電平強度五. Noised Limited sensitivity (S/N=30dB)實用靈敏度(單位: uV)Modulation:22.5KHz 1KHz測試點: @90MHz/98MHz/106MHz1.調被測機到測試頻率並使波形失真最小.2.調音量到被測機輸出為參考值.3.關FM調制觀察輸出是否下降30dB.4.如超過30dB,即開調制,增加高頻信號發生器的輸出電平,減小音量使被測機使輸出保持在參考值.5.如低於30dB,即開調制,降低高頻信號發生器的輸出電平,增加音量使被測機使輸出保持在參考值.6.重復步驟3-5,直至關調制後,被測機輸出剛好下降30dB,此時高頻信號發生器的輸出電平即為30dB的實用靈敏度.六: Limiting Sensitivity (-3dB)-3dB極限靈敏度(單位: uV)Modulation:22.5KHz 1KHz 60dB測試點: @98MHz1.高頻信號發生器輸出98MHz. 1mV信號.4.記錄高頻信號發生器輸出電平,即為-3dB極限靈敏度.七. 10%THD Output power 10%失真輸出功率(單位:W/MW)Modeulation:75KHz/22.5KHz 60dB測試點:@ 98MHz1.高頻信號發生器發出98 MHz.2.被測機接收此信號.3.增加音量,使輸出失真到10%.4.記錄此時的輸出電平為V.5.計算P=V V /R(R為負載),即為10%失真輸出功率.6.*如音量最大被測機仍達不到10%失真時,那麼最大的輸出為10%失真功率,若此機是雙聲道,應雙聲道接負載.八Max Output 最大輸出功率(單位:W/MW)Modeulation:75KHz/22.5KHz 60dB測試點:@ 98MHz1.高頻信號發生器發出98MHz.2.被測機接收此信號,3.音量開到最大,記錄此時的輸出電平為V.4.計算P=V V /R(R為負載),即為最大輸出功率.九Image Rejection Ratio 鏡象幹擾(單位:dB)Modulation : 22.5KHz 1KHz測試點:@90 MHz /98MHz/106 MHz.1.在測量30dB實用感度,記錄高頻信號發生器的電平為dB1.2.調高頻信號發生器的頻率,加上二倍中頻(10.7x2=21.4MHz)微調到波形最好.3.不要調被測機調諧,增加高頻信號發生的電平,做30dB實用感度.4.記錄高頻信號發生器的電平為dB2.5.dB2-dB1,即為鏡象比.十I.F.Rejection 中頻抑制(單位:dB)Modulation : 22.5KHz 1KHz測試點:@90 MHz1.被測機在90MHz的實用感度處,記錄此時高頻信號發生器輸出電平為dB1.2.調高頻信號發生器頻率到10.7MHz,增加高頻信號發生器的輸出電平到實用感度上,記錄此時高頻信號發生器輸出電平為dB2.3.dB2-dB1,即為中頻抑制.]十一. AM Rejection 調幅抑制(單位:dB)Modulation: 22.5KHz 1KHz 60dB.測試點:@98MHz1.高頻信號發生器輸出98MHz.2.被測機輸出達到參考值為dB1.3.關FM調制,開AM調制30%,400Hz,記錄此時被測機輸出電平為dB2,dB2-dB2,為調幅抑制.十二. Spurious Suppression 寄生抗拒(單位:dB)1.被測機在98MHz的實用感度處,,記錄此時高頻信號發生號輸出電平為dB1關調制,注意被測機的輸出噪聲.2.在98MHz增加頻率(10.7+5.35MHz)即為114.05MHz.3.增加高頻信號發生器的輸出電平使被測機的輸出噪聲與步驟1同樣噪聲,記錄此時高頻信號發生器輸出電平為dB2..4.dB2-dB1,即為正寄生抗拒.5.在98MHz增加頻率(10.7-5.35MHz)即為103.35MHz.6.增加高頻信號發生器的輸出電平使被測機的輸出噪聲與步驟1同樣噪聲,,記錄此時高頻信號發生器輸出電平為dB3.7.dB3-dB1,即為負寄生抗拒.(GTC暫隻測負寄生抗拒)十三.Selectivity鄰近頻道衰減(單位:dB)Modulation :22.5KHz 1KHz .測試點:@98MHz1.98MHz在-30dB實用靈敏度處.2.調高頻信號發生器的頻率增加200KHz(美國機)150KHz (歐洲機)3.增加高頻率信號發生器的輸出電平直到被測機的輸出達到參考值,記錄dB為+ACA.4.調高頻信號發生器的頻率減少200KHz(美國機)150KHz(歐洲機).5.增加高頻率信號發生器的輸出電平直到被測機的輸出達到參考值,記錄dB為ACA.十四.二倍鄰近頻道衰減2ACA(單位:dB)Modulation : 22.5KHz 1KHz. 40dB(60dB)測試點: 98MHz1.使用二台高頻信號發生器與被測機之間用雙PAD連接,並調於98MHz.2.設其中一台高頻信號發生器為有用信號定為SG1,另一台為幹擾信號定為SG2.3.設SG2輸出置於O,調整SG1的輸出頻率,並與測試機同調.4.設SG1輸出置於O,調整SG2的輸出頻率,並與測試機同調.5.再使SG2的輸出置於O,而設SG1的輸出為100uV(40dBu),控制音量輸出至參考點並定為0dB.6.將SG1 MOD切換為OFF,增加SG2的輸出電平dB1至測試機的輸出電平為參考值減去20dB (30dB)值.7.保持SG1的頻率不變,而使SG2的頻率偏移+400KHz,增加SG2的輸出電平dB2使測試機的輸出仍為參考值減去20dB值,dB2-dB1即為+ACA.8.保持SG1的頻率不變,使SG2的頻率偏移-400KHz,增加SG2的輸出電平dB3,使測試機的輸出仍為參考值減去20dB值,dB3-dB1即為-2ACA.9.十五.Audio Response 頻響(單位Hz或KHz)Modulation :22.5KHz 1KHz 60dB測試點:@98MHz1.高頻信號發生器發出98MHz 1mV信號,被測機接收此信號.2.高頻信號發生器外開(EXT)外接低頻信號發生器,以1KHz為標準,輸出強度(Low/High)相等, 音量鈕控制,在參考輸出為“0”dB.3.調音頻信號發生器頻率減小,直到被測機輸出下降-6dB.4.記錄此時頻率為Hz.5.增加音頻信號發生頻率使被測機輸出下降-6dB.6.同樣記錄此時頻率為KHz.十六. Distortion 失真(單位:%)Modulation : 22.5KHz 1KHz 60dB測試點:@98MHz1.高頻信號發生器發出98MHz.輸出電平為60dB.2.被測機接收此信號,音量開到標準輸出為參考值.3.記錄此時失真表上的失真值.十七. Min Volume Hum &Noise 最小交流聲(單位:mV)Modulation : 22.5KHz 1KHz 60dB測試點:@98MHz1.高頻信號發生器發出98MHz.2.被測機接收此信號.3.調音量到最小.4.記錄此時毫伏表的輸出電壓mV.十八.Modulation Hum 調制交流聲(單位:mV)Modulation : 75KHz 1KHz 60dB測試點:@98MHz.1.高頻信號發生器發出98MHz.2.被測機接收到此信號,調音量輸出到10%時失真,並記錄此時的輸出電平為dB1.3.關調制,記錄輸出電平為dB2.4.dB1-dB2,即為調制交流聲.*如組合音聲,調音量到參考值-10dB處,記錄此時輸出電平為dB1.十九. Signal To Noise Ratio(Unweighed) 信噪比(單位:dB)Modulation:75KHz 1KHz 60dB測試點:@98KHz1.高頻信號發生器發出98MHz.2.被測機接收此信號,調音量到輸出參考值為dB1.3.關高頻信號發生器調制,記錄此時被測機輸出下降電平為dB2. dB2-dB1,即為信噪比. 二十. Oscillator Stop Voltage 最低停振電壓(單位:V)Modulation : 22.5KHz 1KHz 60dB測度點:@98MHz1.高頻信號發生器發生98MHz信號.2.被測機接收此信號.3.降低被測機電源電壓,直到被測機停止工作.4.記錄此時電源電壓.二十一.Auto Sear Lock Sensitivity 停台靈敏度(單位: uV)Modulation :22.5KHz 1KHz測試點:@90 MHz/98MHz/106MHz1.高頻信號發出信號.2.被測機接收到此時自動停台時的輸出電平為停台靈敏度.二十二.AFC Holding Range 自動頻率控制(單位:KHz)Modulation:22.5KHz 1KHz 60dB測試點:@98 MHz1.高頻信號發生器發出98MHz.2.被測機接收到此信號,音量鈕開到參考輸出.3.增加頻率使輸出下降-3dB,記錄此時的頻率為F14.減少頻率使輸出下降-3dB,記錄此時的頻率為F2.5.F1+F2即為自動頻率控制.二十三.Stereo IND Sens 立體聲點燈靈敏度(單位:uV)Modulation 75KHz 1KHz測試點:@98MHz1.高頻信號發生器發出98MHz,被測機接收到此信號,2.高頻信號發生器發出立體聲信號(Pilot on ),有立體分離(L/R)分離.3.減低輸出電平直到L/R剛好分離即為立體燈剛好亮時的輸出電平,為立體聲點燈靈敏度.二十四.Channel Separation 立體聲分離度(單位:dB)Modulation:75KHz 1KHz 60dB測試點:@98MHz1.高頻信號發生器發出98MHz,被測機接收到此信號,2.頻偏75KHz開立體制(Pilot on), 開LEFT 有L,開RIGHT有R,有立體分離(L/R),3.測試L/R兩針相差分離為立體聲分離度.二十五.Dial Calibration 刻度誤差(單位:KHz)Modulation: 22.5KHz 1KHz1.被測機調諧指針鏡上90MHz處.2.高頻信號發生器發出90MHz信號.3.微調高頻信號發生器頻率,直到被測機的輸出最大.4.記錄高頻信號發生器的頻率,即為實際指針位.5.同樣跟據以上的測試方法,測量其它頻率點.二十六. RF Input Overload 過載(單位:mV)Modulation: 75KHz 1KHz測試點:@ 98KHz1.高頻信號發生器發出98MHz,信號,調制度75KHz.2.被測機接收此信號,調音量制使被測機輸出為參考值.3.增加高頻信號發生器的輸出電平,調音量使被測機輸出電平為參考值,增加電平輸出使失真達到10%.4.記錄此時高頻信號發生器輸出電平.5.如高頻信號發生器輸出已達到100mV(100dB),但是輸出失真沒有達到要求值,記錄為>100mV(100dB).。

收音机性能测试方法一．AM测试(50MW标准参考值为0、63V)1、最大灵敏度标准电压（U）=标准输出功率(P)×喇叭阻抗(R)测试条件:调制度30(百分号)；输出电平86dB；测试频率600、1000、1400KHZ.将待测机调至600KHZ处并微调高频信号发生器，使波形最高最佳，失真最小，然后减少DB数到标准输出止，则用此时的DB数减去26DB就是600KHZ的最大灵敏度。

(1000与1400KHZ同样测法。

2、有效灵敏度（20DB噪限灵敏度S/N）测试条件同最大灵敏度将待测机VR开至最大，将待测机急剧下降600KHZ点，波形凋至最高，失真最小，然后关VR使毫伏表到标准电压输出去凋制止时将毫伏表量程逆时针两个量程（每量程为-10DB），使指回到标准电压输出处，若指针没回到标准输出电压处，则需继续调整DB数直指针回到标准电压处，则用此时的DB数臧去26DB就是600KHZ的有效灵敏度。

（1000KHZ和1400KHZ的有效灵敏度测试和600KHZ的测试方法一样。

3、最大输出功率；（条件：80(百分号)调制度；输出电平126DB （110DB）；测试频率1000KHZ）保持1000KHZ有效灵敏度测试工序，将测试条件设置为80(百分号)调制度，126DB输出电平，然后将VR开至最大，读取毫伏表指针电压数值，代入功率公式P=U2/R，算出最大功率值。

4、10(百分号)输出功率（测试条件同最大输出功率测试一样）在最大输出功率的基础上关VR，（失真仪设置在30(百分号)、-10DB处）使指针指到10(百分号)处，读出此时毫伏表指针指示电压值，再代入功率公式；P=U2/R得出10(百分号)输出功率值。

5、标准失真度（测试条件：30(百分号)调制度；1000KHZ频率；输出电平100DB）将待测机频率调到1000KHZ处，调高频信号发生器，使示波器波形最高失真最小，调VR使毫伏表指针到标准输出处，直接读取失真仪上百分比就是标准失真度。
