常用功率线径对照表

电线的平方数对应的直径是测量该电线是否合格的检测之一，下面就来介绍下电线规格与直径对照表。

一、电线规格与直径对照表1、国标电线规格与直径对照表（BV硬线）2、电线规格与直径对照表（BVR软线）正规合格的产品铜芯的电线1平方毫米能承载6-8安培的电流，一般不要超过6安培就比较安全。

日常很多电源线是2.5mm2的线。

说得就是线的垂直横切面为2.5平方毫米。

一般能承受15安培，乘以电压220伏那就是能接3.3千瓦。

国标GB4706.1-1992/1998规定的电线负载电流值（部分）铜芯线截面积 直径 允许长期电流2.5 mm2 1.78mm 16A~25A4 mm2 2.2mm 25~32A6 mm2 2.78mm 32~40A铝芯线截面积 直径 允许长期电流2.5 mm2 1.78mm 13A~20A4 mm2 2.2mm 20~25A6 mm2 2.78mm 25~32A二、电线直径换算公式：注：以上导体直径指BV 塑铜线换算方法：知道电线的平方，计算电线的半径用求圆形面积的公式计算：电线平方数（平方毫米）＝圆周率（3.14）×电线半径（毫米）的平方知道电线的平方，计算线直径也是这样，如：2.5方电线的线直径是：2.5÷3.14 =0.8，再开方得出0.9毫米，因此2.5方线的线直径是：2×0.9毫米＝1.8毫米。

知道电线的直径，计算电线的平方也用求圆形面积的公式来计算：电线的平方＝圆周率（3.14）×线直径的平方／4电缆大小也用平方标称，多股线就是每根导线截面积之和。

电缆截面积的计算公式：0.7854 × 电线半径（毫米）的平方 × 股数如48股（每股电线半径0.2毫米）1.5平方的线：0.785 ×（0.2 × 0.2）× 48 = 1.5平方电缆直径和电缆流过电流计算以及对照表1、综述铜芯线的压降与其电阻有关，其电阻计算公式：20℃时：17.5÷截面积（平方毫米）=每千米电阻值（Ω）75℃时：21.7÷截面积（平方毫米）=每千米电阻值（Ω）其压降计算公式（按欧姆定律）：V=R×A线损是与其使用的压降、电流有关。

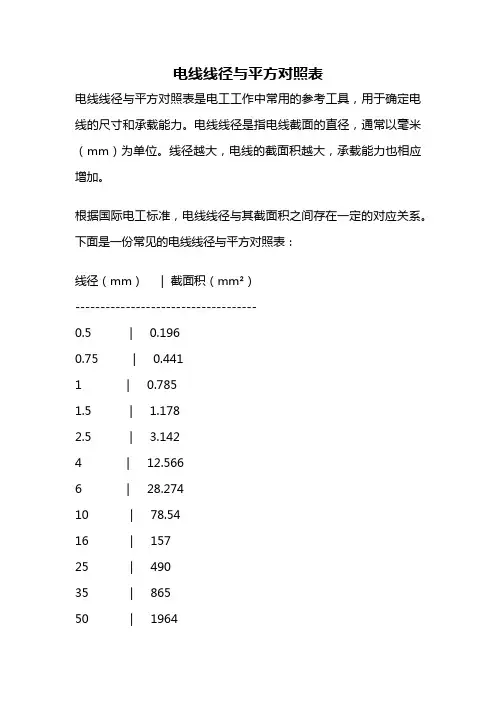

电线线径与平方对照表电线线径与平方对照表是电工工作中常用的参考工具，用于确定电线的尺寸和承载能力。

电线线径是指电线截面的直径，通常以毫米（mm）为单位。

线径越大，电线的截面积越大，承载能力也相应增加。

根据国际电工标准，电线线径与其截面积之间存在一定的对应关系。

下面是一份常见的电线线径与平方对照表：线径（mm） | 截面积（mm²）------------------------------------0.5 | 0.1960.75 | 0.4411 | 0.7851.5 | 1.1782.5 |3.1424 | 12.5666 | 28.27410 | 78.5416 | 15725 | 49035 | 86550 | 196470 | 384895 | 5880120 | 9425150 | 12700根据这个对照表，我们可以快速确定电线的线径和截面积。

例如，如果我们需要一根截面积为1.5mm²的电线，可以选择线径为1.5mm的电线。

同样地，如果我们需要一根截面积为50mm²的电线，可以选择线径为6mm的电线。

电线线径与截面积的对照关系是基于电线的导电能力和热量散发能力。

较大的线径可以提供更低的电阻和更好的导电性能，从而减少能量的损失和电线发热的可能性。

因此，在选择电线时，我们应该根据实际需要确定合适的线径。

在电工工作中，我们通常会根据电流大小和电线的长度来选择合适的线径。

较大的电流需要更大的线径来确保电线的安全运行和承载能力。

此外，长距离传输电力时，电线的线径也需要相应增加，以减小电线的电阻和功率损失。

除了线径与截面积的对照关系，我们还需要了解电线的额定电流和额定电压。

额定电流是指电线可以安全承载的最大电流值，而额定电压是指电线可以安全工作的最大电压值。

在选择电线时，我们必须确保电线的额定电流和额定电压大于实际使用情况下的电流和电压。

总结一下，电线线径与平方对照表是电工工作中常用的参考工具，可以帮助我们选择合适的电线。

三相二百二电机，千瓦三点五安培。
常用三百八电机，一个千瓦两安培。
低压六百六电机，千瓦一点二安培。
高压三千伏电机，四个千瓦一安培。
高压六千伏电机，八个千瓦一安培。
（2）口诀c使用时，容量单位为kW，电压单位为kV，电流单位为A，此点一定要注意。
（3）口诀c中系数0.76是考虑电动机功率因数和效率等计算而得的综合值。功率因数为0.85，效率不0.9，此两个数值比较适用于几十千瓦以上的电动机，对常用的10kW以下电动机则显得大些。这就得使用口诀c计算出的电动机额定电流与电动机铭牌上标注的数值有误差，此误差对10kW以下电动机按额定电流先开关、接触器、导线等影响很小。
导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：
“十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算”
就是10平方一下的铝线,平方毫米数乘以5就可以了,铜线就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,70和95平方都乘以2.5。
（4）运用口诀计算技巧。用口诀计算常用380V电动机额定电流时，先用电动机配接电源电压0.38kV数去除0.76、商数2去乘容量（kW）数。若遇容量较大的6kV电动机，容量kW数又恰是6kV数的倍数，则容量除以千伏数，商数乘以0.76系数。（5）误差。由口诀c中系数0.76是取电动机功率因数为0.85、效率为0.9而算得，这样计算不同功率因数、效率的电动机额定电流就存在误差。由口诀c推导出的5个专用口诀，容量（kW）与电流（A）的倍数，则是各电压等级（kV）数除去0.76系数的商。专用口诀简便易心算，但应注意其误差会增大。一般千瓦数较大的，算得的电流比铭牌上的略大些；而千瓦数较小的，算得的电流则比铭牌上的略小些。对此，在计算电流时，当电流达十多安或几十安时，则不必算到小数点以后。可以四舍而五不入，只取整数，这样既简单又不影响实用。对于较小的电流也只要算到一位小数即可。

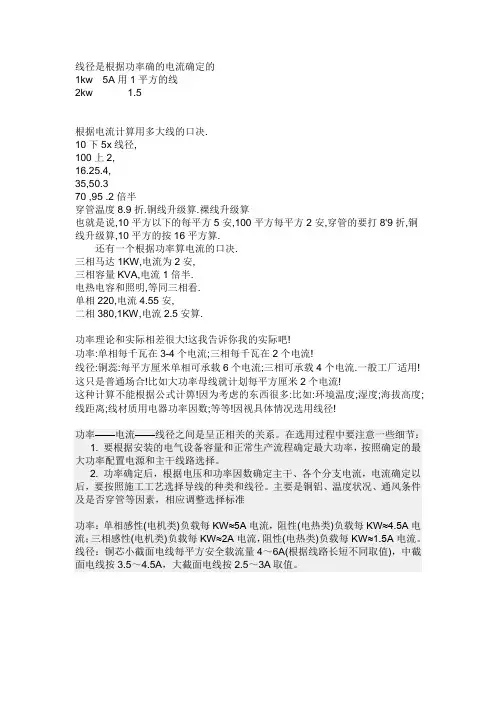

线径是根据功率确的电流确定的1kw 5A用1平方的线2kw 1.5根据电流计算用多大线的口决.10下5x线径,100上2,16.25.4,35,50.370 ,95 .2倍半穿管温度8.9折.铜线升级算.裸线升级算也就是说,10平方以下的每平方5安,100平方每平方2安,穿管的要打8'9折,铜线升级算,10平方的按16平方算.还有一个根据功率算电流的口决.三相马达1KW,电流为2安,三相容量KVA,电流1倍半.电热电容和照明,等同三相看.单相220,电流4.55安,二相380,1KW,电流2.5安算.功率理论和实际相差很大!这我告诉你我的实际吧!功率:单相每千瓦在3-4个电流;三相每千瓦在2个电流!线径:铜蕊:每平方厘米单相可承载6个电流;三相可承载4个电流.一般工厂适用! 这只是普通场合!比如大功率母线就计划每平方厘米2个电流!这种计算不能根据公式计箅!因为考虑的东西很多:比如:环境温度;湿度;海拔高度;线距离;线材质用电器功率因数;等等!因视具体情况选用线径!功率——电流——线径之间是呈正相关的关系。

在选用过程中要注意一些细节：1. 要根据安装的电气设备容量和正常生产流程确定最大功率，按照确定的最大功率配置电源和主干线路选择。

2. 功率确定后，根据电压和功率因数确定主干、各个分支电流，电流确定以后，要按照施工工艺选择导线的种类和线径。

主要是铜铝、温度状况、通风条件及是否穿管等因素，相应调整选择标准功率：单相感性(电机类)负载每KW≈5A电流，阻性(电热类)负载每KW≈4.5A电流；三相感性(电机类)负载每KW≈2A电流，阻性(电热类)负载每KW≈1.5A电流。

线径：铜芯小截面电线每平方安全载流量4～6A(根据线路长短不同取值)，中截面电线按3.5～4.5A，大截面电线按2.5～3A取值。

线径和所承受的功率对应关系没有理论计算公式。

输电线的载流能力和芯线材料有关，和环境条件有关，和绝缘包皮材料有关。
