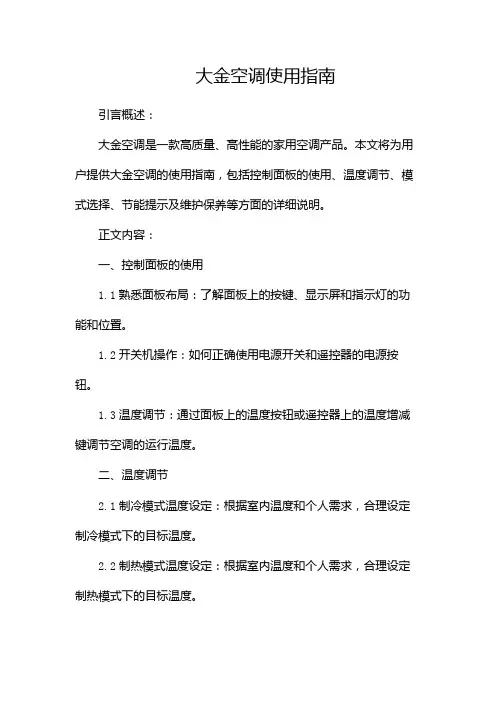

大金空调使用指南引言概述：大金空调是一款高质量、高性能的家用空调产品。
本文将为用户提供大金空调的使用指南，包括控制面板的使用、温度调节、模式选择、节能提示及维护保养等方面的详细说明。
正文内容：一、控制面板的使用1.1熟悉面板布局：了解面板上的按键、显示屏和指示灯的功能和位置。
1.2开关机操作：如何正确使用电源开关和遥控器的电源按钮。
1.3温度调节：通过面板上的温度按钮或遥控器上的温度增减键调节空调的运行温度。
二、温度调节2.1制冷模式温度设定：根据室内温度和个人需求，合理设定制冷模式下的目标温度。
2.2制热模式温度设定：根据室内温度和个人需求，合理设定制热模式下的目标温度。
2.3自动模式温度设定：说明自动模式下空调的温度设定范围和优势。
2.4温度快速调节：介绍如何利用大金空调的快速调温功能来快速改变室内温度。
三、模式选择3.1制冷模式：详细介绍制冷模式下的运行原理和适用场景。
3.2制热模式：详细介绍制热模式下的运行原理和适用场景。
3.3抽湿模式：说明抽湿模式下的特点和适用条件。
3.4自动模式：解释自动模式的工作原理和优势。
四、节能提示4.1温度设定：合理设置温度可以节约能源消耗。
4.2定时开关机：通过定时开关机功能，合理安排空调的运行时间，避免不必要的能源浪费。
4.3能量管理模式：介绍能量管理模式可以帮助用户实现更节能的空调使用。
4.4温度偏差调整：说明如何利用温度偏差调整功能来实现更精确的温度控制。
五、维护保养5.1清洁滤网：定期清洁滤网可以保证空调的正常运行和空气质量。
5.2清洗室内机和外机：详细介绍如何正确清洗室内机和外机，以保持空调的高效工作。
5.3检查制冷剂：解释制冷剂的作用和如何检查制冷剂的充足性。
5.4故障排除：常见故障及解决方法，帮助用户在遇到问题时能够快速处理。
总结：通过本文提供的大金空调使用指南，用户可以掌握空调的操作技巧和使用要点。
正确的操作和维护保养将有助于大金空调的长期稳定运行，提供舒适的室内环境，并实现节能效果。

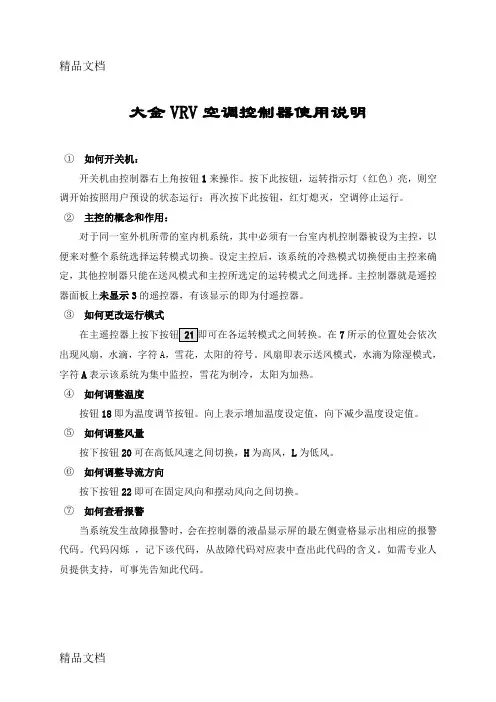

大金VRV空调控制器使用说明
①如何开关机：
开关机由控制器右上角按钮1来操作。
按下此按钮，运转指示灯（红色）亮，则空调开始按照用户预设的状态运行；再次按下此按钮，红灯熄灭，空调停止运行。
②主控的概念和作用：
对于同一室外机所带的室内机系统，其中必须有一台室内机控制器被设为主控，以便来对整个系统选择运转模式切换。
设定主控后，该系统的冷热模式切换便由主控来确定，其他控制器只能在送风模式和主控所选定的运转模式之间选择。
主控制器就是遥控器面板上未显示3的遥控器，有该显示的即为付遥控器。
③如何更改运行模式
7所示的位置处会依次出现风扇，水滴，字符A，雪花，太阳的符号。
风扇即表示送风模式，水滴为除湿模式，字符A表示该系统为集中监控，雪花为制冷，太阳为加热。
④如何调整温度
按钮18即为温度调节按钮。
向上表示增加温度设定值，向下减少温度设定值。
⑤如何调整风量
按下按钮20可在高低风速之间切换，H为高风，L为低风。
⑥如何调整导流方向
按下按钮22即可在固定风向和摆动风向之间切换。
⑦如何查看报警
当系统发生故障报警时，会在控制器的液晶显示屏的最左侧壹格显示出相应的报警代码。
代码闪烁，记下该代码，从故障代码对应表中查出此代码的含义。
如需专业人员提供支持，可事先告知此代码。
精品文档
精品文档。

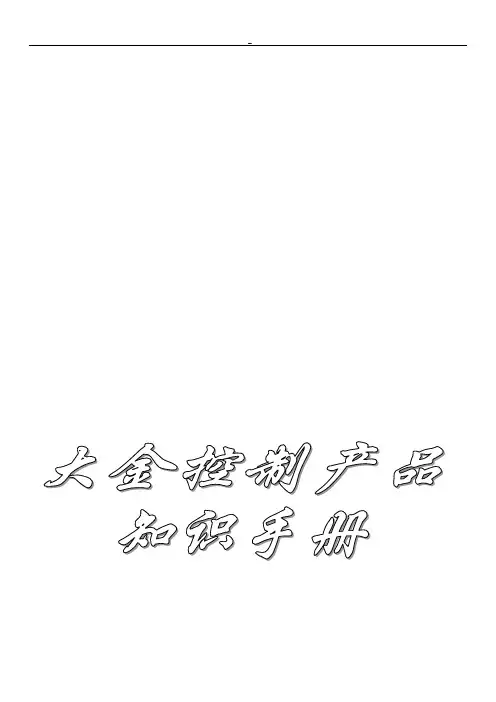

大金（中国）投资有限公司技术部前言目前，空调市场对控制系统的要求越来越多，为了方便公司员工能够更好地对应用户所提出的控制需求，了解掌握大金控制产品知识，故整理总结了相关控制产品及知识，并制作成册。
本手册中总结了公司现有自控产品的规格、功能及设计要点等，方便大家查阅。
本手册在内容上还有不尽完善之处，虽经多次校对，但难免还有遗漏甚至出错之处，今后将不断更新充实内容。
空调单独控制、集中控制i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6集中遥控器79统一O N/O F F开关空调状态显示及故障报警i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6集中遥控器7统一O N/O F F开9关温度控制i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6集中遥控器7遥控器权限设定[空调开关|运转模式|温度控制]i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6模式转换[制冷|制热|通风]i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6集中遥控器7日程定时设定i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6集中遥控器7电量划分i-M a n a g e rⅢ2室温上下限设定i-M a n a g e rⅢ2 i-C o n t r o l l e r4 i-e a s y6联锁控制[火警联动|故障联动]等i-M a n a g e rⅢ2 i-C o n t r o l l e r4开关运转、监视B AC n e t12L o n W o r k s14D R C H-R417温度控制、监视B AC n e t12L o n W o r k s14 K R P4A8016D R C H-R417运转模式设定、监视[制冷|制热|通风]B AC n e t12L o n W o r k s14D R C H-R417故障监视B AC n e t12L o n W o r k s14 K R P4A8016D R C H-R418联锁控制[火警联动|故障联动]等B AC n e t12L o n W o r k s14 K R P4A8016D R C H-R418对遥控器权限设定及监视[空调开关|运转模式|温度控制]B AC n e t12风量控制与监视B AC n e t12L o n W o r k s14D R C H-R418压缩机运转状态监视B AC n e t12_名词解释18疑问与解答21附录一：控制产品功能一览表27附录二：控制产品兼容表30附录三：控制产品适用机型一览表32附录四：控制用选配件及转接P板功能一览表35附录五：控制信号线要求一览表36附录六：i-M a n a g e rⅢ控制系统设备配件表37本章节中的控制设备不能与非大金的控制设备及软件兼容i-M a n a g e rⅢ系统1.规格型号D A M602B51M图示电源单相A C200－240V50/60H z耗电量最大20W电源电压变化额定值±10％温度-10～50℃使用环境湿度0～98％（无湿气）贮存环境温度-20～60℃尺寸(H×W×D)275×263×81.5(㎜)重量3㎏2.外形尺寸图3.系统框架4.系统概述1)注意点：✓i-M a n a g e rⅢ系统控制单元i P U有4个DⅢ-N e t端口，每个端口最多可连64组内机，10套外机。

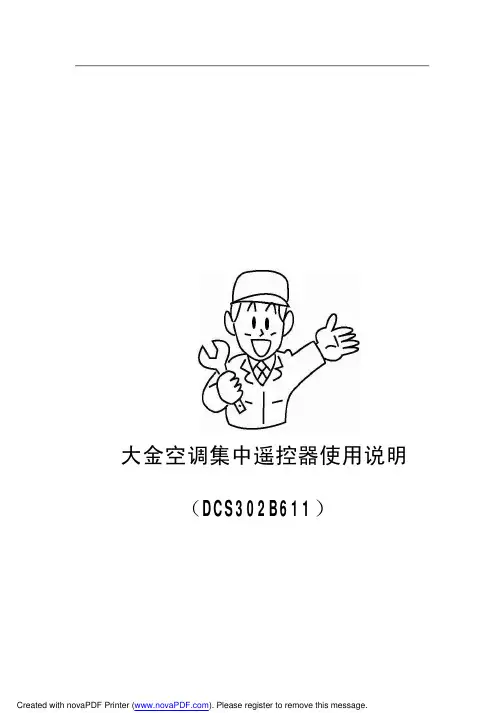

大金空调集中遥控器使用说明 �DCS 3 0 2 B6 1 1 �Created with novaPDF Printer (). Please register to remove this message.集中管理控制器的外观 集中管理控制器的名称和作用Created with novaPDF Printer (). Please register to remove this message.Created with novaPDF Printer (). Please register to remove this message.使用时的注意事项●切勿触摸机器内部。
请勿拆下前面板。
如果用手触摸内部�会发生危险和故障。
需要对内部进行检查、调整时�请委托销售商店。
●请避免安装在直射阳光照射的地方。
液晶显示部分会变色、或显示消失。
●请避开会溅水的地方。
水进入机器的内部�会发生漏电�并且会损坏内部的电子部件。
●请勿用挥发油、稀释剂、化学纸巾等擦试操作盘的表面。
会引起变色、涂料剥落。
对于污垢�请使用沾水或中性洗涤剂的软布擦试�然后 用干布擦净。
●请勿用尖锐的东西来按集中遥控器的按钮。
会引起故障。
Created with novaPDF Printer (). Please register to remove this message.区域登录的方法将数个控制组设定为 1 区域�对每个区域进行单独的控制。
在出厂时�本机被设定为 1 个区域 1 个控制组�全部为 64 个区域显示区域 No�1�在显示的区域中已经 登录的控制组的运转监视部分的 点亮。
最小控制组 No�的 显示点 亮。
表示在区域 No�1 中登录了 1¡ 00、 1¡ 02、1¡ 03、2¡ 00 的情况。
重复 2¡ 3 的操作�将所有想登录的控制组都 登录在该区域内。
23Created with novaPDF Printer (). Please register to remove this message.显示区域 No�2�最小控 制组 No�的 显示点 亮。

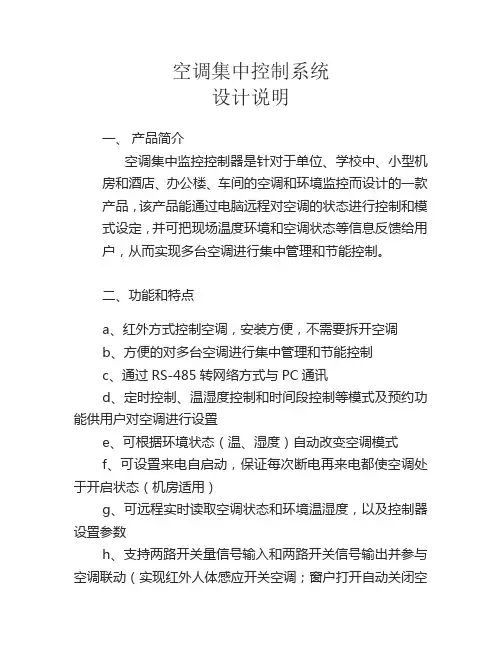

空调集中控制系统设计说明一、产品简介空调集中监控控制器是针对于单位、学校中、小型机房和酒店、办公楼、车间的空调和环境监控而设计的一款产品，该产品能通过电脑远程对空调的状态进行控制和模式设定，并可把现场温度环境和空调状态等信息反馈给用户，从而实现多台空调进行集中管理和节能控制。
二、功能和特点a、红外方式控制空调，安装方便，不需要拆开空调b、方便的对多台空调进行集中管理和节能控制c、通过RS-485转网络方式与PC通讯d、定时控制、温湿度控制和时间段控制等模式及预约功能供用户对空调进行设置e、可根据环境状态（温、湿度）自动改变空调模式f、可设置来电自启动，保证每次断电再来电都使空调处于开启状态（机房适用）g、可远程实时读取空调状态和环境温湿度，以及控制器设置参数h、支持两路开关量信号输入和两路开关信号输出并参与空调联动（实现红外人体感应开关空调；窗户打开自动关闭空调；关闭空调后自动切断电源；远程控制灯光等）i 、对控制器进行参数设置后，在网络故障或PC 关机的状态下，控制器仍会按预先设定的模式工作。
三、设备说明1、 控制主机 NXT- ML处理器： CPU 32位工业级ARM 微处理器存储器： 8M Flash 可扩展至32M1）485端口： 1个3.81-4P 端，可双向传输RS485信号2）红外IR 端口： 8个3.81-3P 端口3）RS232端口： 4个3.81-7P端口4）2.4G 无线端口： 1个2.4无线端口，可无线控制2.4G 设备5）网络接口：一个RJ45网络接口电源输入接口：DC 5V工作温度-25℃~55℃外形尺寸： 155×155×40mm （L ×W ×D ）2、 报警主机 NXT-P8C路网络报警主机，是本公司继 8路RS232报警主机后的又一款全新产品。
我们对核心硬件构架进行了改善，使用ARM 嵌入式处理器，性能更优越，稳定可靠，适合工业应用场合。

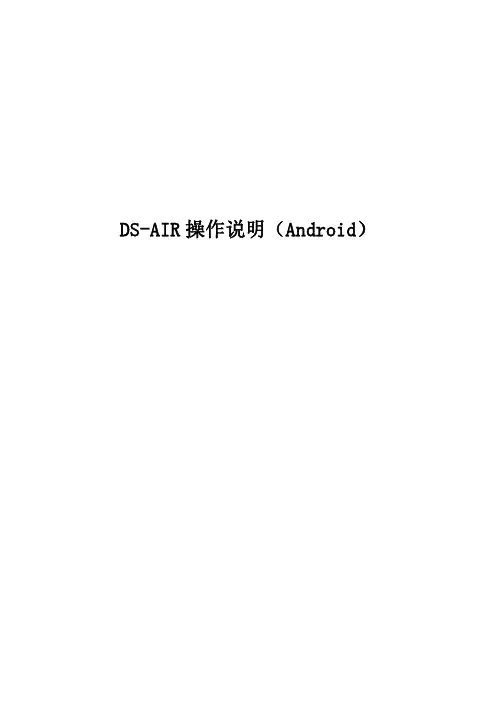

DS-AIR操作说明（Android）目 录1 软件下载 (2)2 启动和登录 (2)2.1 首次启动和登陆 (2)2.2 启动和登陆 (3)3 注册新账户 (3)3.1 注册新账户步骤 (3)3.2 密码找回 (6)3.2.1通过密码保护答案来找回密码 (7)3.2.2通过邮箱取回密码 (9)4 DS-AIR主界面介绍 (10)5 房间选择 (10)6 地暖总控开关 (12)7 快捷模式和模式设定 (12)7.1 离家模式 (13)7.2 回家模式 (13)7.3 日程模式 (13)7.4 设定模式 (17)7.4.1 通信配置 (17)7.4.2 房间设定 (18)7.4.3 场景设定 (19)7.4.4 用户设定 (20)7.4.5 地暖总控设定 (22)8 常见问题与解答 (23)1、使用本软件需保证WIFI信号正常连接；2、如需远程控制需保证internet正常连接；1软件下载安卓版的只可以在大金官网下载应用软件，链接地址是：/products/znkzxt/2启动和登录2.1 首次启动和登陆第一步：点击Android屏幕上的“DS-AIR”图标（如图2.1）来启动应用程序。
图2.1 桌面图标第二步：程序启动后会弹出初始界面，如图2.2所示：图2.2 初始界面第三步：初次使用系统或无局域网需通过外网进行登录时会显示登录界面，如图2.3所示：系统（用户名）账号只能设定一次，在设定之后登录系统时，帐号后边的输入框直接以文字的形式显示帐号。
添加新账户的步骤请参见注册新账户流程。
图2.3 登录界面2.2 启动和登陆只有首次登陆系统需要注册账户和密码。
如果在注册账户后，点击了“记住密码”，以后每次登陆，只需点击连接，就可以登陆系统;如果在首次登陆，注册密码的时候没有点击“记住密码”，以后每次登陆都需要用户手动输入账户和密码，才能登录系统。
3注册新账户3.1 注册新账户步骤在用户登录页面，点击“添加新账户”进入“注册新账户”页面，如图3.1所示：图3.1 登录界面第一步：填写“设备号”，此“设备号”可在网关外壳标签上找到。

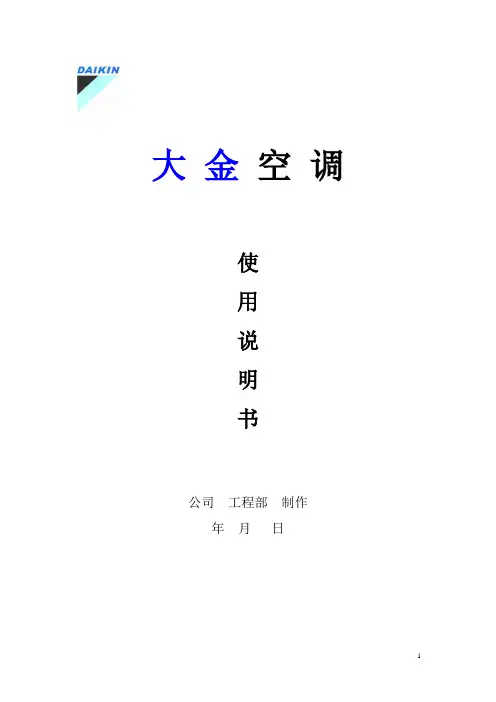

大金空调使用说明书公司工程部制作年月日1．开／关钮：按下按钮，则系统开始运转，再按一次按钮，则系统停止运转。
2．运转指示灯（红色）：在运转时，该指示灯点亮。
3．“”显示在控制下转换：当该显示出现时，不能使用控制器进行制冷、制热、、除湿运转的转换。
4．“”显示摆动挡板：可进行固定风向和自动摆动设定；可通过21键来进行调节。
5．“”显示（设定温度）：可通过17键来调节温度。
6．“”“”“”“”显示（运转方式）：该显示表示现在运转的方式；可通过20键来调节。
7．“”显示（程序设定的时间）：该显示表示程序的系统开始运转和停止运转的时间。
8．“”显示（检验／试运转）：当按下检验／试运转按钮时，该显示表示系统现在的运转方式。
9．“”显示（处于集中控制之下）：当该显示出现时，表示系统处于集中控制之下（本显示不是标准规格）。
10．“”显示（送风速度）：该显示表示风扇的速度，“低”或“高”。
11．“”显示（空气滤尘网清扫时期）：请参照室内机附带的使用说明书。
12．“”显示（除霜／热起动）：⑴除霜运转随着室外机盘管上凝结的冰霜增多，制热效果将降低，系统将自动进入除霜运转；室内机风扇停止运转，控制器上显示“”（除霜／热起动）；除霜运转6至8分钟（最长10分钟）以后，系统将回到制热运转。
⑵热起动为了防止在制热开始运转时，从室内机吹出冷风，室内机的风扇自动停止运转。
控制器上显示“”（除霜／热起动）。
13．定时器方式启动／停止钮：由专业人员操作。
14．定时器开／关钮：由专业人员操作。
15．检验／运转钮：本按钮仅可由专业的维修人员进行维修时使用！正常运转时请勿使用！16．程序设定时间钮：使用该钮，可设定程序“启动或停止”系统运转的时间。
17．温度设定钮：使用该钮，可设定温度调节器的设定温度。
18．空气滤尘网清扫指示复位钮：请参照室内机附带的使用说明书。
19．风扇速度控制钮：按该钮，可根据您的要求选择风扇的速度，“低”或“高”。
