K8K1------------------------------------------------------128L2L1,L3L1 --------------------------------------------133,137L5L2,SSTB --------------------------------------------141,145 1 管道等级说明和管道等级表1.1 主题内容与适用范围1.1.1 主题内容本等级表规定了工程中金属管道设计器材的应用。
1.1.2 适用范围该等级表仅适用于该装置中金属管道设计的器材选用。
采用SH标准和ANSI标准系列。
该等级表不适用于管道支架、隔热结构及非金属管道、铸铁管道的设计。
1.2 主要引用标准1.2.1标准规范SH3059 《石油化工企业管道设计器材选用通则》SH3405 《石油化工企业钢管尺寸系列》SH3409 《钢板制对焊管件》SH3410 《锻钢制承插焊管件》GB699 《优质碳素结构钢技术条件》GB/T14626 《锻钢制螺纹管件》GB/T14976 《流体输送用不锈钢无缝钢管》GB/T3091 《低压流体输送用镀锌焊接钢管》GB/T3092 《低压流体输送用焊接钢管》GB5310 《高压锅炉用无缝钢管》GB6654 《压力容器用钢板》GB/T8163 《输送流体用无缝钢管》GB9948 《石油裂化用无缝钢管》1.3 缩写词解释ANSI AMERICAN NATIONAL STANDARDS INSTITUTE 美国国家标准协会API AMERICAN PETROLEUM INSTITUTE美国石油学会ASME AMERICAN SOCIETY OF MECHANICAL ENGINEERS美国机械工程师协会ASTM AMERICAN SOCIETY FOR TESTING MATERIALS 美国材料试验协会BB BOLTED BONNET栓联阀盖(帽)BC BOLTED COVER栓联阀盖BFW BOILER FEED WATER锅炉给水BG BOLTED GLAND栓联压盖BW BUTT WELD对(接)焊CL CLASS等级C.S CARBON STEEL碳钢D: DISC阀板(盘)D&S DISC AND SEAT阀板(盘)和阀座EFW ELECTRIC FUSION WELD 电熔焊(接)F-PORT FULL-PORT全通径(用于阀门)F: FILLER 填料(用于缠绕式垫片)FLG FLANGE法兰GR GRADE等级ID INTERNAL DIAMETER内径IN OR " INCH 英寸LR LONG RADIUS 长半径LUB LUBRICATE (使)润滑MAX. MAXIMUM最大MIN. MINIMUM最小MM MILLIMETER毫米MOD MODIFIED 改良的(修正的)MS METAL SEAL金属密封NPT NATIONAL TAPER PIPE THREAD (美国)国家标准锥管螺纹OS&Y OUTSIDE SCREW AND YOKE轭架式外螺纹OD OUTSIDE DIAMETER外径PE PLAIN END平端PS(B) PRESSURE SEAL BONNET压力密封阀盖(帽)。

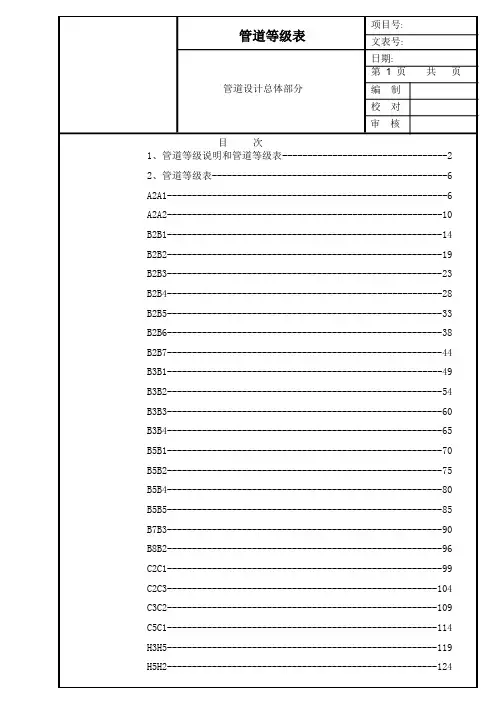

管道等级表(总5页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--目次1、管道等级说明和管道等级表---------------------------------22、管道等级表-----------------------------------------------6A2A--------------------------------------------6A2A2-------------------------------------------------------10B2B-------------------------------------------14B2B2-------------------------------------------------------19B2B3-------------------------------------------------------23B2B4-------------------------------------------------------28B2B5-------------------------------------------------------33B2B6-------------------------------------------------------38B2B7-------------------------------------------------------44B3B-------------------------------------------49B3B2-------------------------------------------------------54B3B3-------------------------------------------------------60B3B4-------------------------------------------------------65B5B-------------------------------------------70B5B2-------------------------------------------------------75B5B4-------------------------------------------------------80B5B5-------------------------------------------------------85B7B3-------------------------------------------------------90B8B2-------------------------------------------------------96C2C-------------------------------------------99C2C3------------------------------------------------------104C3C2------------------------------------------------------109C5C------------------------------------------114H3H5------------------------------------------------------119H5H2------------------------------------------------------124K8K------------------------------------------128L2L1,L3L1 --------------------------------------------133,137L5L2,SSTB --------------------------------------------141,145 1 管道等级说明和管道等级表主题内容与适用范围主题内容本等级表规定了工程中金属管道设计器材的应用。

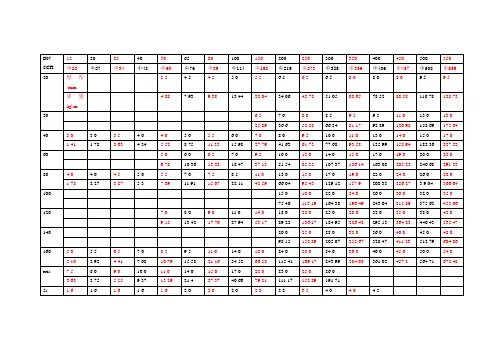

管道等级表对照表管道等级表是指用于管道工程中所有相关管道、设备以及附件的等级划分表。
它是管道工程中的重要参考依据，用于指导和规范管道工程的设计、施工和运营。
在实际的工程实施中，我们需要根据不同的管道等级要求，采取相应的工程措施，确保管道系统的安全可靠运行。
首先，我们来了解一下管道等级表的基本结构和内容。
管道等级表按照一定的标准和规范，将管道及其附件划分为不同等级。
通常，管道等级表包括以下几个方面的内容：管道材料的选用标准、管道各部位的材料要求和接头方式、管道施工和焊接工艺、管道的耐压等级、管道系统的测试和检验标准等。
根据管道等级表的要求，我们可以确定不同等级的管道所需要满足的基本要求。
以管道材料为例，不同等级的管道在材料的选择上会有不同的要求。
高等级的管道通常需要使用高强度、高耐温、耐腐蚀的材料，以确保管道的安全性和可靠性。
另外，管道的各个部位，如法兰、弯头、三通等也需要根据等级表的要求进行选择和设计。
在管道的施工和焊接工艺方面，不同等级的管道会有相应的要求。
施工过程中需要注意管道的安装位置、支撑方式、固定设施等，以确保管道的稳固和可靠。
而焊接工艺方面，高等级的管道通常需要使用自动焊接或者特殊焊接工艺进行焊接，以提高焊缝的质量和可靠性。
管道的耐压等级是管道等级表中的重要内容之一。
根据不同的工程需求和压力等级要求，管道会被划分为不同的耐压等级。
耐压等级越高的管道，其材料和焊接工艺的要求也会相应提高，以确保管道在高压作业条件下的安全性。
管道系统的测试和检验是管道工程中的重要环节之一。
根据管道等级表的要求，管道系统在施工完成后需要进行严格的测试和检验，以确保管道的质量和安全性。
这些测试和检验包括压力测试、泄漏测试、无损检测等，通过对管道系统的全面检查和评估，能够及时发现和解决潜在的问题，确保管道的正常运行。
综上所述，管道等级表是管道工程中的重要工程文件，它为我们提供了一个标准化、规范化的参考依据，用以指导管道工程的设计、施工和运营。
附三、管道分级规定管道规格等级表示为：XXX其中第一个字母表示压力等级：B=PN2.0MPa(Class 150lb)C=PN5.0MPa(Class 300lb)D=PN11.0MPa(Class 600lb)E=PN15.0MPa(Class 900lb)F=PN26.0MPa(Class 1500lb)G=PN42.0MPa(Class 2500lb)第二个字母表示管道的材质，第三个字母用于区分材质的细分类或区分弯管半径、垫片、法兰密封面以及其他特殊要求：B=碳钢C=高温铬钼钢H=不锈钢（HB=304、HC=304L、HP=304（输送）、HD=316L、HX=双相钢2205、HY=双相钢2507、HA=风送专用304L）K=哈氏合金P=PTFE管线Y=钛材T=钢衬管TB 碳钢衬PTFEJ=铜第三位数字按适用于不同介质一些特定用途的管道分组，设定不同字母代号：G：公用工程管道，包括：各种水、锅炉给水、除盐水、压缩空气、惰性气体S：蒸汽和冷凝水管道T：蒸汽伴热管和疏水器后直排大气的管道W：化工物料管道注：1bar=7.5lb一、阀门编号的规定1、阀门编号的组成：例V313或V31A①、第一位数字表示阀门型式代号1=闸阀、2=截止阀、3=球阀、4=蝶阀、5=止回阀、6=旋塞阀、7=隔膜阀、8=调节阀、9=其他类型阀门②、第二位数字表示为阀体主体材质0=特殊定义用、1=碳钢、2=哈氏合金、合金钢、3=不锈钢304L、4=不锈钢316L、5=双相钢2205、2207系列材质、6=（暂空）、7=钛材、8=过流衬垫其他材质（衬胶、衬PTFE）、9=其他不属于1-8材料的阀门③、第三位由数字1-9后接以英文字母顺序编号的代号，表示同一个？中相同阀门型号，相同阀门主体材质，所选用的阀门顺序号。
二、需特殊定货的阀门、管件及其他管道材料的代号表：RD=防爆膜、SV=安全阀、ST=疏水器、CV=呼吸阀、RV=角阀、SL=弹簧阀、BE=膨胀节、PR=常用软管、ML=机械联锁、SG=取样组合代号、FH=Flexible Hose挠性软管Knock Mechanism：敲击机械装置Rectangle Chute：矩形通道（溜槽）。
