CVD工艺原理及设备介绍

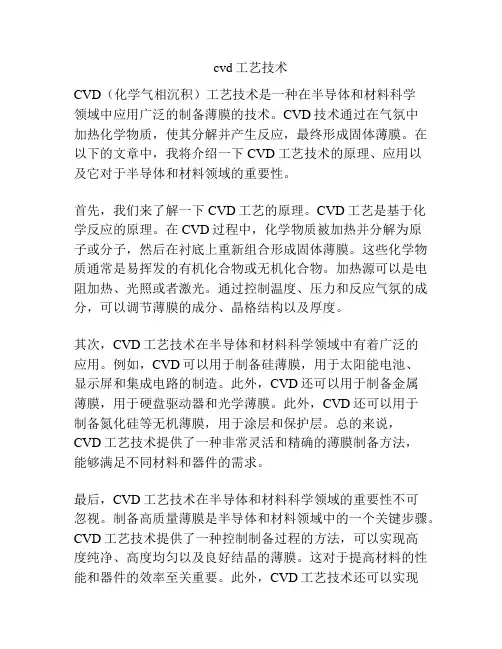

cvd工艺技术CVD（化学气相沉积）工艺技术是一种在半导体和材料科学领域中应用广泛的制备薄膜的技术。

CVD技术通过在气氛中加热化学物质，使其分解并产生反应，最终形成固体薄膜。

在以下的文章中，我将介绍一下CVD工艺技术的原理、应用以及它对于半导体和材料领域的重要性。

首先，我们来了解一下CVD工艺的原理。

CVD工艺是基于化学反应的原理。

在CVD过程中，化学物质被加热并分解为原子或分子，然后在衬底上重新组合形成固体薄膜。

这些化学物质通常是易挥发的有机化合物或无机化合物。

加热源可以是电阻加热、光照或者激光。

通过控制温度、压力和反应气氛的成分，可以调节薄膜的成分、晶格结构以及厚度。

其次，CVD工艺技术在半导体和材料科学领域中有着广泛的应用。

例如，CVD可以用于制备硅薄膜，用于太阳能电池、显示屏和集成电路的制造。

此外，CVD还可以用于制备金属薄膜，用于硬盘驱动器和光学薄膜。

此外，CVD还可以用于制备氮化硅等无机薄膜，用于涂层和保护层。

总的来说，CVD工艺技术提供了一种非常灵活和精确的薄膜制备方法，能够满足不同材料和器件的需求。

最后，CVD工艺技术在半导体和材料科学领域的重要性不可忽视。

制备高质量薄膜是半导体和材料领域中的一个关键步骤。

CVD工艺技术提供了一种控制制备过程的方法，可以实现高度纯净、高度均匀以及良好结晶的薄膜。

这对于提高材料的性能和器件的效率至关重要。

此外，CVD工艺技术还可以实现高度控制的厚度和界面，对于设计和制造复杂的器件非常重要。

总之，CVD工艺技术是一种在半导体和材料领域中应用广泛的制备薄膜的技术。

它基于化学反应的原理，通过控制温度、压力和反应气氛的成分，实现高质量的薄膜制备。

CVD工艺技术在半导体和材料科学领域有着广泛的应用，能够满足不同材料和器件的需求。

它对于提高材料的性能和器件的效率具有重要作用。

因此，CVD工艺技术在半导体和材料科学中扮演着不可忽视的角色。

CVD制程介绍一、CVD制程原理CVD stands for Chemical Vapor Deposition，化学气相沉积CVD镀膜主要是用来进行介电质层镀膜以及钝化保护介电层镀膜。

它是利用气态的源材料在晶圆表面产生化学反应的制程。

Plasma：带电的正离子、电子和中性粒子的集合体。

整个集合体呈现电中性。

二、制程参数：Pressure：在非run货情况下，chamber压力维持在3~5mtorrrun货时的压力为1450~2600 mtorrSpacing：是susceptor和diffuser之间的距离（450mil<spacing<elevator home status）Gas flow: 不同膜层所用到的气体及气体流量是不同的G：SiH4 NH3 N2I：SiH4 H2N：SiH4 PH31%/H2 H2PV：SiH4 NH3 N2RF：主要提供一定功率以形成plasmaTempertaure：镀膜时susceptor的温度，以利于化学反应的进行。

GIN镀膜（340℃/360 ℃），PV镀膜（275 ℃/285 ℃）。

因susceptor heater 有两层线圈，温度的冷却有梯度，中间的温度高，设定内外两个温度，是为了使整块susceptor温度均匀。

三、CVD 镀膜机台简介主机台由一个DDSL、Transfer Chamber、六个Process chamber 组成1.DDSL由上下两个Upper 和Lower Load lock / Un load lock 构成，一组Load lock又分两层，上进下出，由input plate 、cooling plate 、base plate，Substrate alignment mechanism （基片校准装置）组成2.T/C有14个substrate sensor、vacuum robot arm、end effector、end effector pad，作用是在DDSL与P/C之间传送基片3.P/C制程完成的地方，Process Chamber的构造pump Shadow frame。

CVD工艺原理及设备介绍CVD，即化学气相沉积（Chemical Vapor Deposition），是一种常用的薄膜制备技术。

它通过在高温高真空条件下，利用气相反应在基底上沉积出所需的薄膜。

CVD工艺广泛应用于材料科学、光电子学、化学工程等领域，在集成电路、太阳能电池、涂层材料等方面发挥重要作用。

1.反应物气体进入反应室：反应室由高温材料制成，例如石英或陶瓷。

反应室内部经过加热，使其达到所需的反应温度。

反应物气体通过进气管进入反应室，可以是单一气体或混合气体。

2.气体反应：在反应室中，进入的反应物气体在高温条件下进行气相反应。

例如，当单一气体为硅源气体（例如SiH4），在高温下它会分解并与基底表面上的原子发生反应，生成硅薄膜。

对于混合气体而言，多个气体分子之间发生反应生成所需的薄膜。

3.薄膜沉积：反应物气体反应后生成的固相产物从气相转变为固体并沉积在基底表面上，形成所需的薄膜。

1.CVD反应室：CVD反应室通常由高温材料制成，如石英或陶瓷。

它能够承受高温和高真空环境，并且具有良好的气密性，以确保反应过程的稳定性和安全性。

2.进气系统：进气系统用于向反应室中输入反应物气体。

它通常包括气体供应系统、流量控制器和进气管道。

气体供应系统用于储存和供应反应物气体，流量控制器用于调节气体流量，进气管道将气体送入反应室。

3.加热系统：加热系统用于提供反应室所需的高温环境。

它通常采用电阻加热或电感加热方式，以快速、均匀地加热反应室。

4.泵系统：泵系统用于建立和维持反应室内的高真空环境。

它可以采用机械泵、分子泵或离子泵等不同类型的泵，以实现有效的气体抽取和排放。

5.控制系统：控制系统用于监控和调节CVD过程中的各个参数，如温度、气体流量、制备时间等。

它通常由传感器、控制器和数据记录设备组成，以确保制备过程的可重复性和稳定性。

总之，CVD工艺是一种重要的薄膜制备技术，通过在高温高真空条件下将气相物质沉积到基底表面上，实现薄膜的制备。

半导体cvd工艺一、概述半导体CVD工艺是一种化学气相沉积技术，用于在半导体材料表面上生长薄膜。

它是制造集成电路和其他微电子器件的关键工艺之一。

本文将详细介绍半导体CVD工艺的流程、设备和应用。

二、工艺流程1. 基础材料准备在进行CVD之前，需要准备基础材料。

这包括半导体衬底（例如硅片）、预处理步骤和清洗步骤。

2. 气源准备CVD需要气源来提供反应物质。

常见的气源包括硅烷、三甲基铝、二甲基锗等。

3. 反应室设置反应室是进行CVD反应的地方。

它通常由高温炉子和反应器组成。

在进行CVD反应之前，需要将反应器清洗干净，并将所需的气源送入反应室中。

4. 气态淀积层生长一旦所有材料和设备都准备就绪，就可以开始进行气态淀积层生长了。

在此过程中，所需的气源会被引入到高温反应室中，然后在半导体衬底表面上沉积一层薄膜。

5. 氧化在CVD过程结束后，需要进行氧化处理。

这通常包括将样品放入氧化炉中，在高温和高压下进行氧化反应。

这个步骤可以增强薄膜的质量和稳定性。

6. 后处理最后，需要进行后处理步骤，以确保薄膜的完整性和可靠性。

这可能包括清洗、退火或其他处理方法。

三、设备1. 反应器反应器是CVD工艺的核心部件。

它是一个密封的容器，用于将气源送入其中，并在高温下使其反应并沉积到半导体衬底上。

2. 气源系统气源系统用于将所需的气源输送到反应器中。

它通常由几个瓶子、阀门、流量计和管道组成。

3. 炉子炉子是用于加热反应器的设备。

它可以通过控制温度来控制CVD过程中的反应速率和沉积速率。

4. 气相分析仪气相分析仪用于监测CVD过程中产生的气体。

它可以帮助确定反应条件是否正确，并且可以检测到任何意外的气体泄漏。

5. 氧化炉氧化炉用于进行氧化处理，以增强薄膜的质量和稳定性。

它通常由一个密封的炉子和一个高温和高压的环境组成。

四、应用1. 集成电路制造CVD工艺是制造集成电路中各种元件所需的关键步骤之一。

它可以用于生长多种材料，包括二氧化硅、多晶硅、金属等。

PECVD工艺及设备介绍一、PECVD原理及作用介绍1.PECVD原理PECVD：Plasma Enhanced Chemical Vapour Deposition (等离子增强化学气相沉积)所谓等离子体：气体在一定条件下受到高能激发，发生电离，部分外层电子脱落原子核，形成电子、正离子和中性粒子混合物组成的一种形态，这种形态就称为等离子态即第四态。

等离子体从宏观来说也是电中性，但是在局部可以为非电中性。

如下图所示。

具体到太阳能电池中，PECVD是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子化学活性很强，很容易发生反应，在硅片上沉积出所期望的薄膜。

在工业化太阳能电池生产中，最常见的薄膜是Si3N4。

所用的活性气体为SiH4和NH3。

这些气体经解离后反应，在硅片上长出氮化硅膜。

可以根据改变硅烷对氨的比率，来得到不同的折射指数。

在沉积工艺中，伴有大量的氢原子和氢离子的产生，使得晶片的氢钝化性十分良好。

理想的反应如下：正常的SiNx的Si/N之比为0.75，即Si3N4。

但是PECVD沉积氮化硅的化学计量比会随工艺不同而变化，Si/N变化的范围在0.75-2左右。

除了Si和N，PECVD的氮化硅一般还包含一定比例的氢原子，即SixNyHz 或SiNx:H.2.PECVD作用PECVD沉积Si3N4膜的主要作用是做减少反射和钝化。

下图为Si3N4膜形成前后的反射率曲线图。

SiNx减反射机理如下图所示，主要运用的薄膜的干涉相消原理。

根据形成的SiNx的厚度不同，关系的反射率也不同，同时，表现为硅片镀膜后的颜色的不同。

下图为不同的膜厚对应的颜色变化。

颜色厚度（nm）颜色厚度（nm）颜色厚度（nm）硅本色0-20 很淡蓝色100-110 蓝色210-230褐色20-40 硅本色110-120 蓝绿色230-250黄褐色40-50 淡黄色120-130 浅绿色250-280红色55-73 黄色130-150 橙黄色280-300深蓝色73-77 橙黄色150-180 红色300-330蓝色77-93 红色180-190淡蓝色93-100 深红色190-210蓝色77-93 红色180-190淡蓝色93-100 深红色190-210对于多晶硅电池片，因存在较高的晶界、点缺陷（空位、填隙原子、金属杂质、氧、氮及他们的复合物），因此对材料表面和体内缺陷进行钝化就显得特别重要。

CVD的原理与工艺CVD（化学气相沉积）是一种常用的薄膜制备技术，通过在高温条件下将气体衍生物在固体表面沉积形成薄膜。

它在半导体、光电子、材料科学等领域有着广泛的应用。

本文将介绍CVD的基本原理和常见的工艺流程。

CVD的基本原理是利用气体在固体表面发生化学反应产生固体沉积。

其过程可以简单概括为三个步骤：传输扩散、化学反应和沉积。

首先，在高温下，气体分子从气相传输到固相表面，这个过程称为传输扩散。

然后，在固体表面发生化学反应，气体分子与表面原子或分子发生物理或化学相互作用。

最后，与固体表面反应的产物发生聚集并沉积到固相表面上，形成薄膜。

CVD工艺可以分为四个主要组成部分：反应室、基底、前驱物和载气。

反应室是进行反应的容器，通常由高温和高真空环境下的材料制成。

基底是待沉积薄膜的衬底，可以是玻璃、硅等多种材料。

前驱物是产生沉积薄膜的化学物质，通常是气态或液态的。

载气是用来稀释前驱物的气体，使其在反应室中更均匀地传输。

CVD的工艺流程是在反应室中将前驱物供应和载气送入，通过传输扩散和化学反应后，形成薄膜并覆盖在基底上。

根据前驱物供应的方式和反应室的特点，CVD可以分为几个常见的工艺类型。

最常见的是热CVD，也称为低压CVD（LPCVD）。

在低压下，前驱物和气体通过加热传输到反应室中，沉积在基底上。

这种方法适用于高温下的材料制备，例如多晶硅、氮化硅等。

另一种常见的是PECVD（等离子体增晶体化学气相沉积）。

在PECVD 中，通过产生等离子体来激活前驱物的化学反应。

在等离子体的作用下，前驱物转化为离子和活性物种，进一步在基底上反应形成薄膜。

这种方法适用于制备非晶硅、氮化硅等。

还有一种CVD工艺称为MOCVD（金属有机化学气相沉积）。

在MOCVD 中，金属有机化合物作为前驱物供应，经氢气或氨气稀释。

通过热解和化学反应，金属有机前驱物转化为金属原子和活性物种，在基底上形成薄膜。

这种方法适用于制备复杂的金属氧化物、尖晶石等。

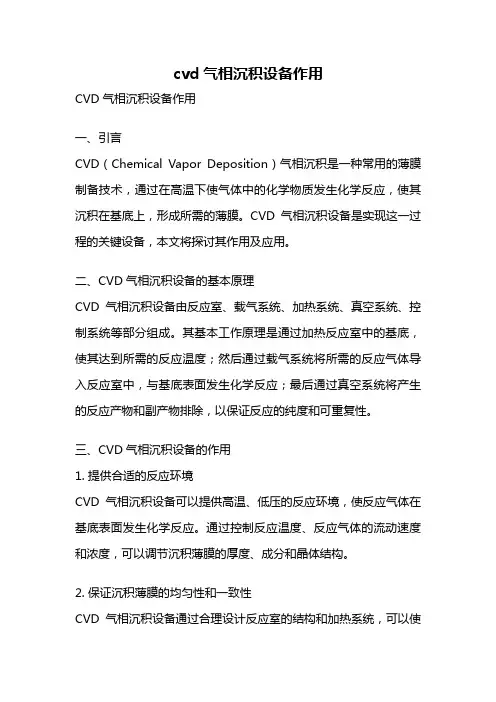

cvd气相沉积设备作用CVD气相沉积设备作用一、引言CVD（Chemical Vapor Deposition）气相沉积是一种常用的薄膜制备技术，通过在高温下使气体中的化学物质发生化学反应，使其沉积在基底上，形成所需的薄膜。

CVD气相沉积设备是实现这一过程的关键设备，本文将探讨其作用及应用。

二、CVD气相沉积设备的基本原理CVD气相沉积设备由反应室、载气系统、加热系统、真空系统、控制系统等部分组成。

其基本工作原理是通过加热反应室中的基底，使其达到所需的反应温度；然后通过载气系统将所需的反应气体导入反应室中，与基底表面发生化学反应；最后通过真空系统将产生的反应产物和副产物排除，以保证反应的纯度和可重复性。

三、CVD气相沉积设备的作用1. 提供合适的反应环境CVD气相沉积设备可以提供高温、低压的反应环境，使反应气体在基底表面发生化学反应。

通过控制反应温度、反应气体的流动速度和浓度，可以调节沉积薄膜的厚度、成分和晶体结构。

2. 保证沉积薄膜的均匀性和一致性CVD气相沉积设备通过合理设计反应室的结构和加热系统，可以使基底表面温度均匀分布，从而保证沉积薄膜的均匀性。

同时，通过控制反应气体的流动速度和浓度，可以保证沉积薄膜的一致性。

3. 实现多种沉积技术CVD气相沉积设备可以实现多种沉积技术，如热CVD、等离子体增强化学气相沉积（PECVD）、低压化学气相沉积（LPCVD）等。

这些不同的沉积技术可以根据不同的需求选择，以实现对薄膜性质的调控。

4. 可以沉积多种材料CVD气相沉积设备可以沉积多种材料，包括金属、半导体和绝缘体等。

通过选择不同的反应气体和反应条件，可以实现对不同材料的沉积。

5. 可以实现复杂结构的沉积CVD气相沉积设备可以实现对复杂结构的沉积，包括多层薄膜、纳米颗粒和纳米线等。

通过控制反应条件和使用合适的前驱体，可以实现对复杂结构的精确控制。

四、CVD气相沉积设备的应用1. 光电子器件CVD气相沉积设备可以用于制备光电子器件的功能薄膜，如透明导电薄膜、光学薄膜、光子晶体等。

PECVD工艺及设备介绍一、PECVD原理及作用介绍1.PECVD原理PECVD：Plasma Enhanced Chemical Vapour Deposition (等离子增强化学气相沉积)所谓等离子体：气体在一定条件下受到高能激发，发生电离，部分外层电子脱落原子核，形成电子、正离子和中性粒子混合物组成的一种形态，这种形态就称为等离子态即第四态。

等离子体从宏观来说也是电中性，但是在局部可以为非电中性。

如下图所示。

具体到太阳能电池中，PECVD是借助微波或射频等使含有薄膜组成原子的气体电离，在局部形成等离子体，而等离子化学活性很强，很容易发生反应，在硅片上沉积出所期望的薄膜。

在工业化太阳能电池生产中，最常见的薄膜是Si3N4。

所用的活性气体为SiH4和NH3。

这些气体经解离后反应，在硅片上长出氮化硅膜。

可以根据改变硅烷对氨的比率，来得到不同的折射指数。

在沉积工艺中，伴有大量的氢原子和氢离子的产生，使得晶片的氢钝化性十分良好。

理想的反应如下：正常的SiNx的Si/N之比为0.75，即Si3N4。

但是PECVD沉积氮化硅的化学计量比会随工艺不同而变化，Si/N变化的范围在0.75-2左右。

除了Si和N，PECVD的氮化硅一般还包含一定比例的氢原子，即SixNyHz 或SiNx:H.2.PECVD作用PECVD沉积Si3N4膜的主要作用是做减少反射和钝化。

下图为Si3N4膜形成前后的反射率曲线图。

SiNx减反射机理如下图所示，主要运用的薄膜的干涉相消原理。

根据形成的SiNx的厚度不同，关系的反射率也不同，同时，表现为硅片镀膜后的颜色的不同。

下图为不同的膜厚对应的颜色变化。

颜色厚度（nm）颜色厚度（nm）颜色厚度（nm）硅本色0-20 很淡蓝色100-110 蓝色210-230褐色20-40 硅本色110-120 蓝绿色230-250黄褐色40-50 淡黄色120-130 浅绿色250-280红色55-73 黄色130-150 橙黄色280-300深蓝色73-77 橙黄色150-180 红色300-330蓝色77-93 红色180-190淡蓝色93-100 深红色190-210蓝色77-93 红色180-190淡蓝色93-100 深红色190-210对于多晶硅电池片，因存在较高的晶界、点缺陷（空位、填隙原子、金属杂质、氧、氮及他们的复合物），因此对材料表面和体内缺陷进行钝化就显得特别重要。

芯片cvd沉积技术芯片CVD沉积技术引言：芯片是现代电子设备中不可或缺的核心组件之一。

而芯片的制备过程中，CVD（化学气相沉积）技术发挥着重要的作用。

本文将介绍芯片CVD沉积技术的原理、应用和发展前景。

一、CVD技术的原理及工作过程CVD技术是一种通过化学反应在固体表面沉积物质的方法。

其基本原理是在高温和低压的条件下，将气体或液体中的化学物质转化为固态材料，并在芯片表面沉积形成薄膜。

CVD技术具体包括以下几个步骤：1. 前处理：在芯片表面进行清洗和活化处理，以提高表面的粘附性和反应活性。

2. 气体供给：将所需的气体通过气体管道引入反应室，其中包括反应物和载气。

3. 反应：在高温和低压的条件下，反应物分解并与芯片表面发生化学反应，生成所需的沉积物。

4. 气体排放：将反应后的废气排出反应室，以保持反应环境的稳定性。

二、CVD技术在芯片制备中的应用1. 薄膜沉积：CVD技术可以在芯片表面沉积各种功能性薄膜，如金属薄膜、氧化物薄膜和多层膜结构等。

这些薄膜可以用于电子元器件的导电层、绝缘层和隔离层等。

2. 晶体生长：CVD技术可以控制晶体的生长过程，通过调节反应条件和材料组分，可以获得高质量、高纯度的晶体材料，如硅、碳化硅和氮化镓等。

这些晶体材料可用于微电子器件的制造。

3. 掩膜制备：CVD技术可以在芯片表面形成光刻掩膜，用于制备微米级结构和电路图案。

这对于芯片的微细加工和集成非常重要。

三、CVD技术的发展前景随着科技的不断进步，CVD技术也在不断发展壮大。

未来，CVD技术在芯片制备中的应用将更加广泛和重要。

具体表现在以下几个方面：1. 薄膜性能的提升：CVD技术将不断改进，以提高薄膜的质量和性能。

例如，通过优化反应条件和材料选择，可以实现更高的薄膜导电性和化学稳定性。

2. 纳米级结构的制备：CVD技术将逐渐实现对纳米级结构的精确控制。

通过调节反应条件和使用特殊的催化剂，可以在芯片表面沉积出具有纳米级尺寸的结构，如纳米线和纳米颗粒等。

CVD⼯艺原理第⼀章，薄膜⼯艺原理介绍在超⼤规模集成电路(ULSI)技术中，有很多沉积薄膜的⽅法，⼀般⽽⾔这些⽅法可以分类为两个不同的反应机构：化学⽓相沉积(Chemical vapor deposition，CVD) 和物理⽓相沉积(Physical vapor deposition，PVD),在此我们仅对化学⽓相沉积进⾏介绍。

化学⽓相沉积法(CVD)化学⽓相沉积法定义为化学⽓相反应物，经由化学反应，在基板表⾯形成⼀⾮挥发性的固态薄膜。

这是最常在半导体制程中使⽤的技术。

通常化学⽓相沉积法包含有下列五个步骤：1. 反应物传输到基板表⾯2. 吸附或化学吸附到基板表⾯3. 经基板表⾯催化起异质间的化学反应4. ⽓相⽣成物脱离基板表⾯5. ⽣成物传输离开基板表⾯在实际的应⽤中，化学反应后所⽣成的固态材料不仅在基板表⾯(或⾮常靠近)发⽣(即所謂的异质间反应)，也会在⽓相中反应(即所谓的同质反应)。

⽽异质间反应，是我们所想要的，因为这样的反应只会选择性在有加热的基板上发⽣，⽽且能⽣成品质好的薄膜。

相反的，同质反应就不是我们想要的，因为他们会形成欲沉积物质的⽓相颗粒，造成很差的粘附性及拥有很多的缺陷，且密度低的薄膜。

此外，如此的反应将会消耗掉很多的反应物⽽导致沉积速率的下降。

因此在化学⽓相沉积法的应⽤中，⼀项很重要的因素是异质间反应远⽐同质反应易于发⽣。

最常⽤的化学⽓相沉积法有常压化学⽓相沉积法(Atmospheric-pressure CVD，APCVD)、低压化学⽓相沉积法(Low-pressure CVD，LPCVD)和等离⼦增强化学⽓相沉积法(Plasma-enhanced CVD，PECVD)，⽽这三种化学⽓相沉积法的均有各⾃的优、缺点及应⽤的地⽅。

低压化学⽓相沉积法拥有很均匀的阶梯覆盖性、很好的組成成份和结构的控制、很⾼的沉积速率及输出量、及很低的制程成本。

再者低压化学⽓相沉积法並不需要载⼦⽓体，因此⼤⼤降低了颗粒污染源。

CVD设备1. 简介化学气相沉积（Chemical Vapor Deposition，简称CVD）是一种常用的薄膜制备技术，通过在高温下将气态的化学物质沉积在基底表面上，形成均匀薄膜。

CVD设备是用于进行CVD 工艺的专用设备，包含各种组件和系统，以实现沉积过程的控制和监测。

2. CVD设备组件CVD设备通常由以下主要组件组成：2.1 加热系统加热系统是CVD设备的核心组件，用于提供高温条件以促进化学反应和沉积过程。

常用的加热方式包括电阻加热、感应加热和辐射加热，具体选择取决于材料和工艺要求。

2.2 气体输送系统气体输送系统用于将反应物和载气输送到反应室中。

通常包括气体储存罐、压力调节器、气体流量计和输送管道等组件。

精确控制气体的流量和比例对于薄膜品质的控制至关重要。

2.3 反应室反应室是进行CVD沉积的主要空间，通常由高温耐受材料制成，如石英或陶瓷。

其内部通常具有加热装置和适当的气体通道，以确保均匀的沉积过程。

2.4 排放系统排放系统用于排除反应产生的废气和副产物，以保持反应室内部的清洁和安全。

常见的排放系统包括排气管道、吸收装置和过滤器。

2.5 控制和监测系统控制和监测系统用于对CVD过程进行实时监测和控制。

包括温度控制器、气体流量控制器、压力传感器和化学分析仪器等。

这些系统通过反馈机制，保证了薄膜的质量和工艺的可重复性。

3. CVD设备工作原理CVD设备的工作原理可以总结为以下几个步骤：3.1 预处理在CVD沉积之前，基底表面通常需要进行一些预处理步骤，如清洗和表面活化。

这些步骤旨在去除表面杂质和提高基底的亲水性，以便更好地促进薄膜的附着和生长。

3.2 气体混合在反应室中，反应物和载气被混合形成反应气体。

根据具体的沉积过程和材料要求，可以选择不同的反应物和载气组合，以及相应的流量比例。

3.3 沉积反应通过加热系统，使反应室内的气氛达到所需的温度。

预热后，混合气体被导入到反应室中，与基底表面发生化学反应，生成固态产物并附着在基底上。
