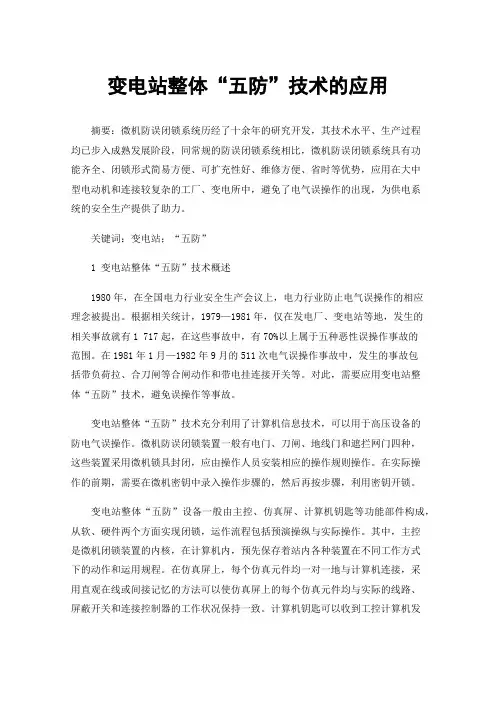

变电站整体“五防”技术的应用摘要：微机防误闭锁系统历经了十余年的研究开发，其技术水平、生产过程均已步入成熟发展阶段，同常规的防误闭锁系统相比，微机防误闭锁系统具有功能齐全、闭锁形式简易方便、可扩充性好、维修方便、省时等优势，应用在大中型电动机和连接较复杂的工厂、变电所中，避免了电气误操作的出现，为供电系统的安全生产提供了助力。
关键词：变电站；“五防”1 变电站整体“五防”技术概述1980年，在全国电力行业安全生产会议上，电力行业防止电气误操作的相应理念被提出。
根据相关统计，1979—1981年，仅在发电厂、变电站等地，发生的相关事故就有1 717起，在这些事故中，有70%以上属于五种恶性误操作事故的范围。
在1981年1月—1982年9月的511次电气误操作事故中，发生的事故包括带负荷拉、合刀闸等合闸动作和带电挂连接开关等。
对此，需要应用变电站整体“五防”技术，避免误操作等事故。
变电站整体“五防”技术充分利用了计算机信息技术，可以用于高压设备的防电气误操作。
微机防误闭锁装置一般有电门、刀闸、地线门和遮拦网门四种，这些装置采用微机锁具封闭，应由操作人员安装相应的操作规则操作。
在实际操作的前期，需要在微机密钥中录入操作步骤的，然后再按步骤，利用密钥开锁。
变电站整体“五防”设备一般由主控、仿真屏、计算机钥匙等功能部件构成，从软、硬件两个方面实现闭锁，运作流程包括预演操纵与实际操作。
其中，主控是微机闭锁装置的内核，在计算机内，预先保存着站内各种装置在不同工作方式下的动作和运用规程。
在仿真屏上，每个仿真元件均一对一地与计算机连接，采用直观在线或间接记忆的方法可以使仿真屏上的每个仿真元件均与实际的线路、屏蔽开关和连接控制器的工作状况保持一致。
计算机钥匙可以收到工控计算机发来的操作，操作人员可以很便捷地拿着它到工作现场，对电气编码锁或机器编码锁实施解锁作业。
当操作人员必须操纵时，须在微机屏上完成预演操纵，而计算机可以通过事先储存的程序对每一次操纵做出评估，一旦动作无误，即打开关闭机构。

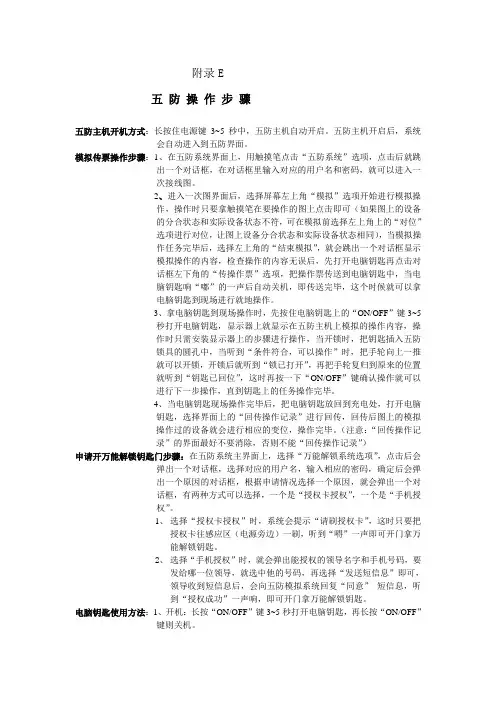

附录E五防操作步骤五防主机开机方式：长按住电源键3~5秒中，五防主机自动开启。
五防主机开启后，系统会自动进入到五防界面。
模拟传票操作步骤：1、在五防系统界面上，用触摸笔点击“五防系统”选项，点击后就跳出一个对话框，在对话框里输入对应的用户名和密码，就可以进入一次接线图。
2、进入一次图界面后，选择屏幕左上角“模拟”选项开始进行模拟操作，操作时只要拿触摸笔在要操作的图上点击即可（如果图上的设备的分合状态和实际设备状态不符，可在模拟前选择左上角上的“对位”选项进行对位，让图上设备分合状态和实际设备状态相同），当模拟操作任务完毕后，选择左上角的“结束模拟”，就会跳出一个对话框显示模拟操作的内容，检查操作的内容无误后，先打开电脑钥匙再点击对话框左下角的“传操作票”选项，把操作票传送到电脑钥匙中，当电脑钥匙响“嘟”的一声后自动关机，即传送完毕，这个时候就可以拿电脑钥匙到现场进行就地操作。
3、拿电脑钥匙到现场操作时，先按住电脑钥匙上的“ON/OFF”键3~5秒打开电脑钥匙，显示器上就显示在五防主机上模拟的操作内容，操作时只需安装显示器上的步骤进行操作，当开锁时，把钥匙插入五防锁具的圆孔中，当听到“条件符合，可以操作”时，把手轮向上一推就可以开锁，开锁后就听到“锁已打开”，再把手轮复归到原来的位置就听到“钥匙已回位”，这时再按一下“ON/OFF”键确认操作就可以进行下一步操作，直到钥匙上的任务操作完毕。
4、当电脑钥匙现场操作完毕后，把电脑钥匙放回到充电处，打开电脑钥匙，选择界面上的“回传操作记录”进行回传，回传后图上的模拟操作过的设备就会进行相应的变位，操作完毕。
（注意：“回传操作记录”的界面最好不要消除，否则不能“回传操作记录”）申请开万能解锁钥匙门步骤：在五防系统主界面上，选择“万能解锁系统选项”，点击后会弹出一个对话框，选择对应的用户名，输入相应的密码，确定后会弹出一个原因的对话框，根据申请情况选择一个原因，就会弹出一个对话框，有两种方式可以选择，一个是“授权卡授权”，一个是“手机授权”。
变电站五防基础知识一、引言变电站是电力系统中的重要组成部分，起着输电、变压、保护等作用。
为了确保变电站的正常运行和人员的安全，对变电站进行五防工作是非常重要的。
二、五防基础知识1. 防雷击：变电站作为电力系统的重要设施，容易受到雷击的影响。
为了防止雷击对变电站设备的损害，需要在变电站周围设置合适的避雷器，以及对设备进行接地和绝缘处理。
2. 防火灾：变电站内部存在大量的电器设备和高压电缆，一旦发生火灾，后果不堪设想。
因此，变电站的防火工作至关重要。
首先要确保变电站内部通道畅通，便于逃生和灭火；其次要定期进行设备绝缘检测，防止电器设备引发火灾；另外要加强员工的火灾防范意识，提高应急处理能力。
3. 防触电：由于变电站存在高压电源和裸露的导线，人员接触这些设备很容易发生触电事故。
因此，变电站的防触电工作尤为重要。
一方面要加强设备的绝缘措施，确保人员不会接触到带电部分；另一方面要加强员工的安全培训，提高他们对高压设备的认识和防范意识。
4. 防爆炸：变电站内部存在大量的油池、气体和化学物品，一旦发生爆炸，后果将不堪设想。
因此，变电站的防爆炸工作至关重要。
首先要加强设备的通风和排气系统，确保气体不会积聚；其次要定期检测和更换设备中的油池，防止油池泄漏引发火灾和爆炸；另外要加强员工的防爆炸培训，提高他们的安全意识。
5. 防盗抢：变电站内部存在大量的贵重设备和电缆，一旦发生盗抢事件，将对供电系统产生严重影响。
因此，变电站的防盗抢工作至关重要。
首先要加强对变电站周围的安全防护措施，如安装围墙、报警系统等；其次要加强对设备的监控和巡查，及时发现异常情况；另外要加强员工的安全意识，提高他们对盗抢事件的防范能力。
三、结论变电站作为电力系统中的重要设施，需要进行五防工作，以确保其正常运行和人员的安全。
防雷击、防火灾、防触电、防爆炸和防盗抢是变电站五防工作的基础知识。
通过加强设备的绝缘处理、加强员工的安全培训和加强设备的监控巡查，可以有效预防和减少变电站事故的发生，确保供电系统的稳定运行。

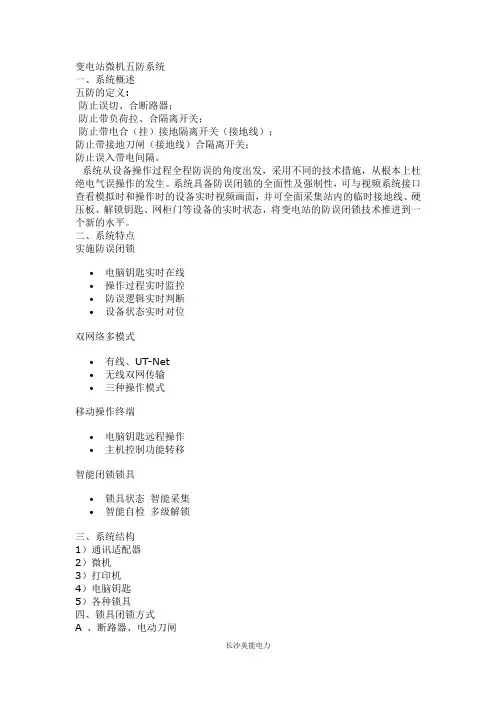

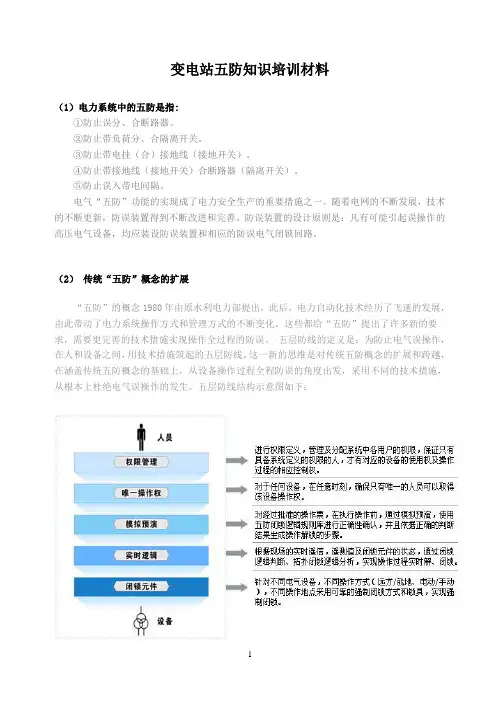

变电站微机五防系统
一、系统概述
五防的定义:
防止误切、合断路器；
防止带负荷拉、合隔离开关；
防止带电合（挂）接地隔离开关（接地线）；
防止带接地刀闸（接地线）合隔离开关；
防止误入带电间隔。
系统从设备操作过程全程防误的角度出发，采用不同的技术措施，从根本上杜绝电气误操作的发生。
系统具备防误闭锁的全面性及强制性，可与视频系统接口查看模拟时和操作时的设备实时视频画面，并可全面采集站内的临时接地线、硬压板、解锁钥匙、网柜门等设备的实时状态，将变电站的防误闭锁技术推进到一个新的水平。
二、系统特点
实施防误闭锁
∙电脑钥匙实时在线
∙操作过程实时监控
∙防误逻辑实时判断
∙设备状态实时对位
双网络多模式
∙有线、UT-Net
∙无线双网传输
∙三种操作模式
移动操作终端
∙电脑钥匙远程操作
∙主机控制功能转移
智能闭锁锁具
∙锁具状态智能采集
∙智能自检多级解锁
三、系统结构
1）通讯适配器
2）微机
3）打印机
4）电脑钥匙
5）各种锁具
四、锁具闭锁方式
A 、断路器、电动刀闸
闭锁方式：监控+电编码锁
B 、手动刀闸
闭锁方式：机械编码锁
C 、临时接地
闭锁方式：机械编码锁闭锁
D 、电气网门
闭锁方式：采用挂锁直接或配备相应附件进行闭锁。

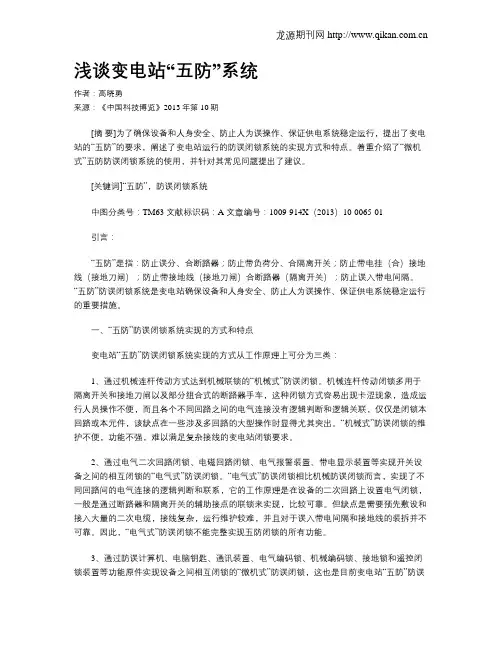

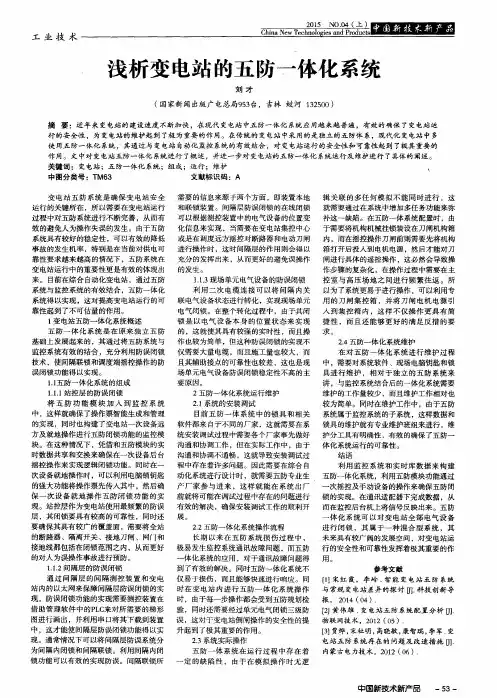

浅谈变电站“五防”系统作者：高晓勇来源：《中国科技博览》2013年第10期[摘要]为了确保设备和人身安全、防止人为误操作、保证供电系统稳定运行，提出了变电站的“五防”的要求，阐述了变电站运行的防误闭锁系统的实现方式和特点。
着重介绍了“微机式”五防防误闭锁系统的使用，并针对其常见问题提出了建议。
[关键词]“五防”，防误闭锁系统中图分类号：TM63 文献标识码：A 文章编号：1009-914X（2013）10-0065-01引言：“五防”是指：防止误分、合断路器；防止带负荷分、合隔离开关；防止带电挂（合）接地线（接地刀闸）；防止带接地线（接地刀闸）合断路器（隔离开关）；防止误入带电间隔。
“五防”防误闭锁系统是变电站确保设备和人身安全、防止人为误操作、保证供电系统稳定运行的重要措施。
一、“五防”防误闭锁系统实现的方式和特点变电站“五防”防误闭锁系统实现的方式从工作原理上可分为三类：1、通过机械连杆传动方式达到机械联锁的“机械式”防误闭锁。
机械连杆传动闭锁多用于隔离开关和接地刀闸以及部分组合式的断路器手车，这种闭锁方式容易出现卡涩现象，造成运行人员操作不便，而且各个不同回路之间的电气连接没有逻辑判断和逻辑关联，仅仅是闭锁本回路或本元件，该缺点在一些涉及多回路的大型操作时显得尤其突出。
“机械式”防误闭锁的维护不便，功能不强，难以满足复杂接线的变电站闭锁要求。
2、通过电气二次回路闭锁、电磁回路闭锁、电气报警装置、带电显示装置等实现开关设备之间的相互闭锁的“电气式”防误闭锁。
“电气式”防误闭锁相比机械防误闭锁而言，实现了不同回路间的电气连接的逻辑判断和联系，它的工作原理是在设备的二次回路上设置电气闭锁，一般是通过断路器和隔离开关的辅助接点的联锁来实现，比较可靠。
但缺点是需要预先敷设和接入大量的二次电缆，接线复杂，运行维护较难，并且对于误入带电间隔和接地线的装拆并不可靠。
因此，“电气式”防误闭锁不能完整实现五防闭锁的所有功能。
