导线、矩形母线选择规范1

电气接（配）线规范及标准一、电气布管配线六步走第一步：电气识图“线路从什么地方来，到什么地方去”识图顺序：看标题栏和图纸目录→看总说明→看系统图→看平面布置图→看安装接线头图→看安装大样图→看设备材料表第二步：布管作为穿线管有两类，一是钢管，二是PVC管。

在布管中要求横平竖直，转弯处有一定的转弯半径。

如果线路很长，中间要设计过度接线盒。

在布管中每隔1.5—2.5米要有一个固定装置。

管中穿线余留空间不得少于60%电气布管工艺流程：弹线定位→加工管弯→稳住盒箱→暗管敷设第四步：对线对线的方法有很多，常用的有“两人对线法，高效的是单人对线法”第五步：导线连接（1）导线接头要紧密，牢固不能增加导线的电阻值。

（2）导线接头受力时的机械强度不能低于原导线的机械强度。

（3）导线接头包缠绝缘强度不能低于原导线绝缘强度，连接要牢固、紧密、包扎要良好。

二、电气配线原则低压电器配线原则手工布线时，应符合平直，整齐，紧贴敷设面，走线合理及接点不得松动便于检修等要求。

1、走线通道应尽可能少，同一通道中的沉底导线，按主.控电路分类集中，单层平行密排或成束，应紧贴敷设面。

2、同一平面的导线应高低一致或前后一致，不能交叉。

当必须交叉时，可水平架空跨越，但必须走线合理。

3、布线应横平竖直，变换走向应垂直90度。

4、上下触电若不在同一垂直线下，不应采用斜线连接。

5、导线与接线端子连接时，应不压绝缘层。

不反圈及露铜不大于1mm。

并做到同一元件.同一回来的不同接点的导线间距离保持一致。

6、一个接线端子上的连接导线不得超过两根。

7、布线时，严禁损伤线芯和导线绝缘。

8、导线截面不同时，应将截面大的放在下层，截面小的放在下层。

9、如果线路简单可不套编码套管。

元器件的安装1、组装前首先看明图纸及技术要求2、检查产品型号、元器件型号、规格、数量等与图纸是否相符3、检查元器件有无损坏4、必须按图安装(如果有图）5、元器件组装顺序应从板前视，由左至右，由上至下6、同一型号产品应保证组装一致性7、面板、门板上的元件中心线的高度应符合规定组装产品应符合以下条件：1、操作方便。

电气控制柜元件安装接线配线的规范（图解）1 元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装(如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯0.6-2.0电能计量仪表0.6-1.8控制开关、按钮0.6-2.0紧急操作件0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件(例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

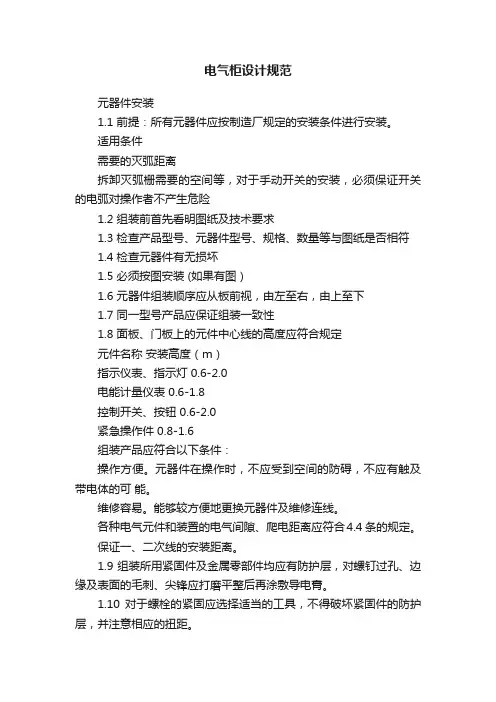

电气柜设计规范元器件安装1.1 前提：所有元器件应按制造厂规定的安装条件进行安装。

适用条件需要的灭弧距离拆卸灭弧栅需要的空间等，对于手动开关的安装，必须保证开关的电弧对操作者不产生危险1.2 组装前首先看明图纸及技术要求1.3 检查产品型号、元器件型号、规格、数量等与图纸是否相符1.4 检查元器件有无损坏1.5 必须按图安装 (如果有图）1.6 元器件组装顺序应从板前视，由左至右，由上至下1.7 同一型号产品应保证组装一致性1.8 面板、门板上的元件中心线的高度应符合规定元件名称安装高度（m）指示仪表、指示灯 0.6-2.0电能计量仪表 0.6-1.8控制开关、按钮 0.6-2.0紧急操作件 0.8-1.6组装产品应符合以下条件：操作方便。

元器件在操作时，不应受到空间的防碍，不应有触及带电体的可能。

维修容易。

能够较方便地更换元器件及维修连线。

各种电气元件和装置的电气间隙、爬电距离应符合4.4 条的规定。

保证一、二次线的安装距离。

1.9 组装所用紧固件及金属零部件均应有防护层，对螺钉过孔、边缘及表面的毛刺、尖锋应打磨平整后再涂敷导电膏。

1.10 对于螺栓的紧固应选择适当的工具，不得破坏紧固件的防护层，并注意相应的扭距。

1.11 主回路上面的元器件，一般电抗器，变压器需要接地，断路器不需要接地，下图中为电抗器接地。

1.12 对于发热元件 (例如管形电阻、散热片等) 的安装应考虑其散热情况，安装距离应符合元件规定。

额定功率为75W 及以上的管形电阻器应横装，不得垂直地面竖向安装。

下图为错误接法1.13 所有电器元件及附件，均应固定安装在支架或底板上，不得悬吊在电器及连线上。

1.14 接线面每个元件的附近有标牌，标注应与图纸相符。

除元件本身附有供填写的标志牌外，标志牌不得固定在元件本体上。

a) 端子的标识1.15 标号应完整、清晰、牢固。

标号粘贴位置应明确、醒目b) 双重的标识1.16 安装于面板、门板上的元件、其标号应粘贴于面板及门板背面元件下方，如下方无位置时可贴于左方，但粘贴位置尽可能一致，c) 门上的器件1.17 保护接地连续性保护接地连续性利用有效接线来保证。

母排的选择及制作要求
母线（排），应足以承载负荷电流，满足发热限制要求，并应具有足够的机械强度，以承载短路引起的电磁力和热应力的冲击
一、母排规格选配原则：
1母线（排）承载的长期额定负载电流，由母线允许最高发热温度确定。

对其承载电流密度能力的影响因素有材质差异（类型和杂质含量）、规格（截面）、工作环境温度、排列布置方式、多排布置电磁感应、交流趋肤效应等。

考虑到交流趋肤效应，母排截面越大，承载电流密度越小，反之，母排截面越小，承载电流密度越大；环境温度越高，承载电流密度越小。

2对于母线（排）截面规格的选择，按见表5和表6进行。

其中，对于主母线（排），按回路的额定工作电流、母线经济电流密度和母线允许最高发热温度进行选择确定；对于分支母线（排），按回路额定工作电流和母线允许最高发热温度进行选择确定。

3母排截面不得低于电器元件自带伸出连接排的截面。

4对低压情况，中性导体（零排）截面应为相母排截面的一半。

表1：垂直搭接
表2：平行搭接
表3：搭接钻孔倒角尺寸
表4：母线相序排列表
二、母线截面规格的选择
三、母排长期允许承载交流负载电流
注：母线竖放时，矩形母排长期允许承载交流负载电流值。

当母排平放时，宽度为60mm及以下的矩形母排长期允许承载交流负载电流值应比本表降低5%，宽度大于60mm的应比本表降低8%。

矩形母排本体最高允许温度为70℃，环境温度为25℃时，矩形母排长期允许承载交流负载电流值。

对其它环境温度（指夏季平均最高环境温度）的矩形母排长期允许承载交流负载电流值，应为本表所列25℃母线允许电流值乘以环境温度校正系数K。
