电路定理一、叠加定理：线性电阻电路中，任一电压或电流都是电路中各个独立电源单独作用时，在该处产生的电压或电流的叠加。
（1）叠加定理是体现线性电路本质的最重要的定理。
2、应用叠加定理时需要注意的几个问题（1）叠加定理研究的对象是独立电源。
在研究某一个或某一组独立电源单独作用产生的响应时，要将其余的独立电源置零，得到相应的分电路。
分电路中所有电阻和受控电源的联结方式，电阻的参数和受控电源的控制系数与原电路一致。
（2）受控电源的控制量是受控电源所在电路的元件上的电压或电流。
（3）在各分电路中，将不作用的独立电压源置零，要在独立电压源处用短路代替；将不作用的独立电流源置零，要在独立电流源处用开路代替。
（4）原电路的功率不等于按各分电路计算所得功率的叠加。
（5）叠加定理适用于线性电路，不适用于非线性电路。
二、戴维宁定理（1）戴维宁等效是电路简化方法，戴维宁定理适用于线性电路。
（2）戴维宁定理可表述为：一个含独立电源、线性电阻和受控电源的一端口，对外电路来说，可以用一个电压源和电阻的串联组合等效置换，此电压源的源电压等于该一端口的开路电压，电阻等于把该一端口的全部独立电源置零后的输入电阻。
三、诺顿定理（1）诺顿等效是电路简化方法，诺顿定理适用于线性电路。
（2）利用电源等效变换，可以简单地从戴维宁等效电路得到诺顿等效电路。
（3）诺顿定理可表述为：一个含独立电源、线性电阻和受控电源的一端口，对外电路来说，可以用一个电流源和电导的并联组合等效置换，电流源的源电流等于该一端口的短路电流，电导等于把该一端口的全部独立电源置零后的输入电导（对于同一个一端口，其戴维宁等效电路的输入电阻与诺顿等效电路的输入电导相同）。
（4）最大功率传输：含源一端口外接可调电阻 （负载），当满足 负载电阻等于一端口的输入电阻的条件时，电阻 将获得最大功率，此时称电阻与一端口的输入电阻匹配。
四、特勒根定理1：“对于一个具有n 个结点和b 条支路的电路，假设各支路电流和支路电压取关联参考方向，并令),...,,,(),...,,,(321,321n b u u u u i i i i 分别为b 条支路的电流和n 个结点的电压，则对于任何时间t ，有01=∑=bk k k i u 。

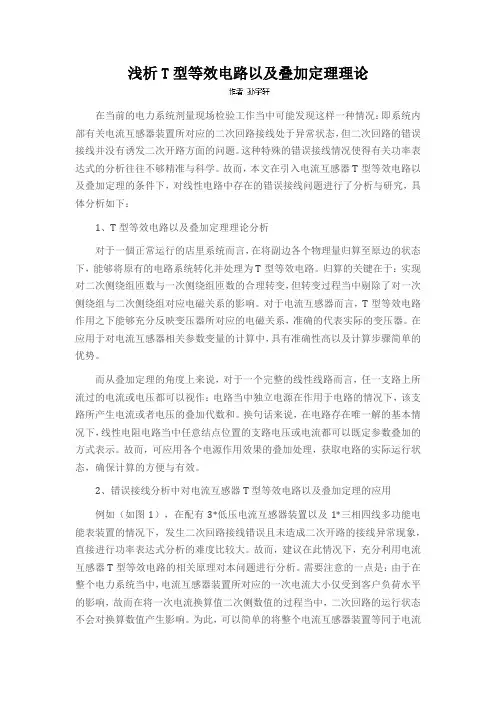

浅析T型等效电路以及叠加定理理论在当前的电力系统剂量现场检验工作当中可能发现这样一种情况：即系统内部有关电流互感器装置所对应的二次回路接线处于异常状态，但二次回路的错误接线并没有诱发二次开路方面的问题。
这种特殊的错误接线情况使得有关功率表达式的分析往往不够精准与科学。
故而，本文在引入电流互感器T型等效电路以及叠加定理的条件下，对线性电路中存在的错误接线问题进行了分析与研究，具体分析如下：1、T型等效电路以及叠加定理理论分析对于一個正常运行的店里系统而言，在将副边各个物理量归算至原边的状态下，能够将原有的电路系统转化并处理为T型等效电路。
归算的关键在于：实现对二次侧绕组匝数与一次侧绕组匝数的合理转变，但转变过程当中剔除了对一次侧绕组与二次侧绕组对应电磁关系的影响。
对于电流互感器而言，T型等效电路作用之下能够充分反映变压器所对应的电磁关系，准确的代表实际的变压器。
在应用于对电流互感器相关参数变量的计算中，具有准确性高以及计算步骤简单的优势。
而从叠加定理的角度上来说，对于一个完整的线性线路而言，任一支路上所流过的电流或电压都可以视作：电路当中独立电源在作用于电路的情况下，该支路所产生电流或者电压的叠加代数和。
换句话来说，在电路存在唯一解的基本情况下，线性电阻电路当中任意结点位置的支路电压或电流都可以既定参数叠加的方式表示。
故而，可应用各个电源作用效果的叠加处理，获取电路的实际运行状态，确保计算的方便与有效。
2、错误接线分析中对电流互感器T型等效电路以及叠加定理的应用例如（如图1），在配有3*低压电流互感器装置以及1*三相四线多功能电能表装置的情况下，发生二次回路接线错误且未造成二次开路的接线异常现象，直接进行功率表达式分析的难度比较大。
故而，建议在此情况下，充分利用电流互感器T型等效电路的相关原理对本问题进行分析。
需要注意的一点是：由于在整个电力系统当中，电流互感器装置所对应的一次电流大小仅受到客户负荷水平的影响，故而在将一次电流换算值二次侧数值的过程当中，二次回路的运行状态不会对换算数值产生影响。

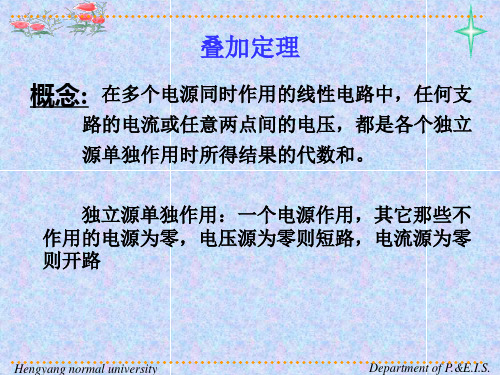

叠加定理的表述及应用叠加原理是线性电路的一个重要规律,内容是在线性电路中,任一支路的电流,{或电压}都是电路中各电源单独作用时在该支路中产生的电流{或电压}的代数和。
简单的说就是在一个电路里,一段支路的电压（电流）等于这个电路里每一个电源对这段支路的电压（电流）的总和。
叠加定理通常与等效电压（电流）源的方法一起用,求支路的电压（电流）：把电路里所有的电流源都等效成电压源,或者把电路里所有的电压源都等效成电流源,再用叠加定理求支路的电压或电流。
在使用叠加原理使用的条件和注意的是：1、叠加原理只适应求解线性电路的电压,电流。
对功率不适用。
2、每个独立电源单独作用时,其他独立电源不作用,电压源短接,电流源断开。
3、叠加时要注意电压,电流的参考方向，求和时要注意电压分量,和电流分量的正负。
叠加定理适用于线性电路。
叠加定理在电路分析中非常重要。
它可以用来将任何电路转换为诺顿等效电路或戴维南等效电路。
该定理适用于由独立源、受控源、无源器件（电阻器、电感、电容）和变压器组成的线性网络（时变或静态）。
应该注意的另一点是，叠加仅适用于电压和电流，而不适用于电功率。
换句话说，其他每个电源单独作用的功率之和并不是真正消耗的功率。
要计算电功率，我们应该先用叠加定理得到各线性元件的电压和电流，然后计算出倍增的电压和电流的总和。
对于一个线性电路，有多个独立源共同作用时，各支路的电流（或电压）等于各个独立电源单独作用时，该路的电流（或电压）的代数和。
为了确定每个独立源的作用，所有的其他电源的必须进行“置零”操作：电压源短路（理想电压源的内部阻抗为零（短路））。
电流源开路（理想电流源的内部阻抗为无穷大（开路））。
二、应用三步曲（画标-计算-求和）1、画出电源独立作用时的分电路图，并标上待求量的参考方向；2、在分电路上求出各分量；3、将各分量求代数和得到总量，叠加时注意分量的参考方向。
实验二等效电源定理与叠加定理
一、实验目的
1．加深对等效电源定理（戴维南定理和诺顿定理）与叠加定理的理解。
2．学习线性含独立源一端口网络等效电路参数的测量方法。
二、实验仪器
直流电压表直流电流表万用表直流稳压电源相关电阻元件导线
三、实验预习要求
1. 复习等效电源定理和叠加定理。
2. 确定等效电源电阻的几种方法及其优缺点。
3.含独立源二端网络及其戴维南等效电路的等效条件。
四、实验过程
1．验证叠加定理
电路如图1所示。
首先测量各支路电流；再将电路分解为各独立源单独作用的分解电路，分别测各支路电流；最后计算各分解电路电流的叠加。
将测量和计算结果填入自拟表格中，得出结论。
2．验证戴维南定理
电路不变，把ab 支路（即R3支路）以外的部分看成是一个含独立源二端网络。
用两表
法测其戴维南等效电路参数，并构造出等效电路。
五、实验注意事项
1．测量时应注意电压和电流的实际方向，以测量时仪表的极性来判断。
2．验证叠加定理时，注意各支路电流在所设参考方向下有大小和正负号。
3．验证戴维南定理时，该二端网络外部的电路在实验前后应保持不变。
六、实验报告要求
1．画出叠加原理的实验电路图并将所测数据填入自拟表格，完成相应计算，分析结果。
2．画出戴维南等效原理的实验电路图并将实验测得的戴维南等效电阻值与理论计算值进行比较，分析误差原因。
电路中的戴维南定理与叠加定理综合应用电路中的戴维南定理与叠加定理是电路分析常用的两个方法，它们可以帮助我们简化复杂的电路并求解电流和电压。
在本文中，我将介绍这两个定理的基本原理，并结合实例展示它们在电路分析中的综合应用。
一、戴维南定理概述戴维南定理，也称为戴维南-泊松定理，是基于回路定理的一种电路分析方法。
根据戴维南定理，任意线性电路可以简化为一个等效电源与一个等效电阻的串联。
在应用戴维南定理时，我们需要先确定戴维南等效电源的电压和电阻。
具体步骤如下：1. 将分析的戴维南等效电源与电阻的线路从原始电路中分离出来。
2. 将所有的电压源置零，所有的电流源断开。
3. 根据需要，将原始电路中某一点接地，以确定戴维南等效电源的电压。
4. 通过恢复其他电压源和电流源，并观察电路中的电流变化，以确定戴维南等效电阻。
获取了戴维南等效电源和电阻后，我们可以得到简化后的电路，并进一步求解电流和电压。
二、叠加定理概述叠加定理同样是一种常用的电路分析方法，适用于线性电路。
根据叠加定理，我们可以使用多个独立的源分别激励电路，然后将每个源对电流和电压的影响相加，得到最终的结果。
具体步骤如下：1. 将分析的电压源或电流源作为单独的激励源，其他源电压或电流置零。
2. 分别求解每个源对电路中的电流和电压的影响。
3. 将各源的影响相加，得到最终的电流和电压。
通过叠加定理，我们可以将复杂的电路划分为多个简单的电路，然后逐个求解，并最终得到整个电路的电流和电压的分布情况。
三、戴维南定理与叠加定理综合应用实例现在，我们来看一个综合应用戴维南定理与叠加定理的实例。
假设有一个包含电阻、电压源和电流源的电路如下图所示：（插入图片：电路图）我们要求解电路中的电流I和电压V。
首先，我们可以使用戴维南定理来简化电路。
通过分离电压源和电流源，并将电流源断开，可以得到戴维南等效电源。
（插入图片：戴维南等效电路图）接下来，我们需要确定戴维南等效电源的电压和电阻。
