下载文档原格式

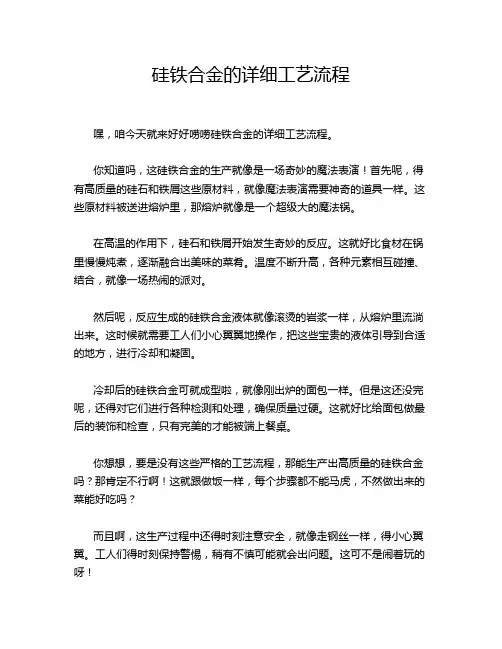

硅铁合金的详细工艺流程嘿，咱今天就来好好唠唠硅铁合金的详细工艺流程。
你知道吗，这硅铁合金的生产就像是一场奇妙的魔法表演！首先呢，得有高质量的硅石和铁屑这些原材料，就像魔法表演需要神奇的道具一样。
这些原材料被送进熔炉里，那熔炉就像是一个超级大的魔法锅。
在高温的作用下，硅石和铁屑开始发生奇妙的反应。
这就好比食材在锅里慢慢炖煮，逐渐融合出美味的菜肴。
温度不断升高，各种元素相互碰撞、结合，就像一场热闹的派对。
然后呢，反应生成的硅铁合金液体就像滚烫的岩浆一样，从熔炉里流淌出来。
这时候就需要工人们小心翼翼地操作，把这些宝贵的液体引导到合适的地方，进行冷却和凝固。
冷却后的硅铁合金可就成型啦，就像刚出炉的面包一样。
但是这还没完呢，还得对它们进行各种检测和处理，确保质量过硬。
这就好比给面包做最后的装饰和检查，只有完美的才能被端上餐桌。
你想想，要是没有这些严格的工艺流程，那能生产出高质量的硅铁合金吗？那肯定不行啊！这就跟做饭一样，每个步骤都不能马虎，不然做出来的菜能好吃吗？而且啊，这生产过程中还得时刻注意安全，就像走钢丝一样，得小心翼翼。
工人们得时刻保持警惕，稍有不慎可能就会出问题。
这可不是闹着玩的呀！再看看那些大型的设备和复杂的管道，就像人体的血管一样，把各种物质输送到需要的地方。
没有它们，这生产可就没法顺利进行啦！总之啊，硅铁合金的工艺流程看似简单，实则充满了奥秘和挑战。
每一个环节都需要精心呵护，每一个步骤都不能掉以轻心。
只有这样，才能生产出优质的硅铁合金，为我们的生活和工业提供坚实的保障。
这就是硅铁合金工艺流程的神奇之处，你说是不是很有意思呢？原创不易，请尊重原创，谢谢!。

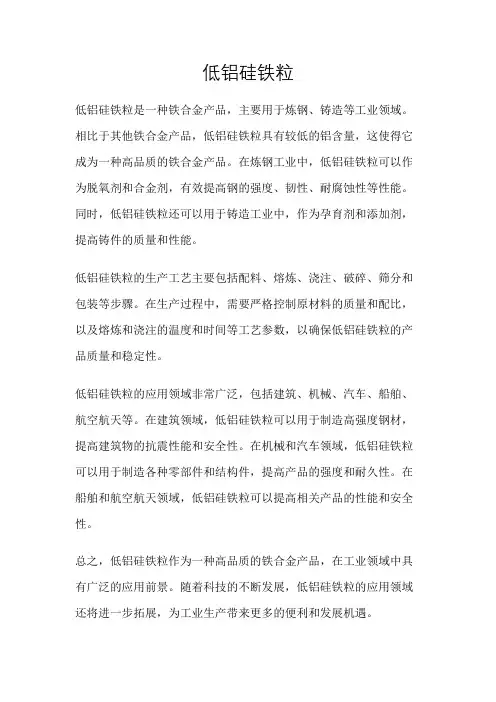

低铝硅铁粒
低铝硅铁粒是一种铁合金产品，主要用于炼钢、铸造等工业领域。
相比于其他铁合金产品，低铝硅铁粒具有较低的铝含量，这使得它成为一种高品质的铁合金产品。
在炼钢工业中，低铝硅铁粒可以作为脱氧剂和合金剂，有效提高钢的强度、韧性、耐腐蚀性等性能。
同时，低铝硅铁粒还可以用于铸造工业中，作为孕育剂和添加剂，提高铸件的质量和性能。
低铝硅铁粒的生产工艺主要包括配料、熔炼、浇注、破碎、筛分和包装等步骤。
在生产过程中，需要严格控制原材料的质量和配比，以及熔炼和浇注的温度和时间等工艺参数，以确保低铝硅铁粒的产品质量和稳定性。
低铝硅铁粒的应用领域非常广泛，包括建筑、机械、汽车、船舶、航空航天等。
在建筑领域，低铝硅铁粒可以用于制造高强度钢材，提高建筑物的抗震性能和安全性。
在机械和汽车领域，低铝硅铁粒可以用于制造各种零部件和结构件，提高产品的强度和耐久性。
在船舶和航空航天领域，低铝硅铁粒可以提高相关产品的性能和安全性。
总之，低铝硅铁粒作为一种高品质的铁合金产品，在工业领域中具有广泛的应用前景。
随着科技的不断发展，低铝硅铁粒的应用领域还将进一步拓展，为工业生产带来更多的便利和发展机遇。
一、硅铁及其性质和用途1、什么是硅铁，它有哪些特性，其用途如何？硅铁是应用广泛的一个铁合金品种。
它是硅和铁按一定比例组成的硅铁合金，是炼钢不可缺少的材料。
硅铁是炼钢的脱氧剂，是炼硅钢的合金剂，冶炼弹簧钢、耐热钢时，也要加入一定数量的硅铁做合金剂。
生产实践证明，钢中有了氧会显著地恶化钢的性质，降低钢的机械性能。
因此，炼钢过程中必须要脱氧。
氧在钢中以氧化亚铁﹙FeO﹚状态存在。
硅是与氧结合能力很强的元素。
炼钢过程中加入硅铁后，即发生如下脱氧反应：2FeO+Si=2Fe+SiO2式中二氧化硅﹙SiO2﹚是脱氧后的产物，它比钢水轻，浮钢液面进入渣中，从而脱掉钢中氧提高了钢的质量。
硅与氧结合力很强，故冶炼某些品种的铁合金时，也有用硅铁作还原剂，例如钨铁、铝铁等。
以炼钨铁为例，钨矿中的三氧化钨与硅铁中的硅的反应如下：2WO3+3Si=2W+3SiO2硅还有导电性能低，导热性差和导磁性较强的重要物理性能。
因此炼硅钢﹙含硅约2～4﹪﹚时硅铁可作合金剂。
硅钢片是电力工业材料之一，用它作变压器和电动机的铁芯，可使磁滞损失大为降低，能满足变压器和电动机的运转技术要求。
如用普通碳素钢片代硅钢片作铁芯，则变压器和电动机的发热量增大3～6倍。
这使设备功率因数降低，也会造成设备运转过热现象，使其不能正常运转。
以上是硅铁的主要用途。
此外，某些生铁铸件经加入少量硅铁后，可以改善其机械性能；当浇注钢水时，往保温帽中加入硅铁粉，可以起到发热剂作用。
这些不是硅铁的主要用途，在此不详述了。
从以上可看出，为了保证钢的质量，首先必须保证硅铁的质量，即应稳定成分，减少杂质。
当硅铁成分过大，或者夹渣和杂质含量过多时，会降低钢的质量，尤其是炼合金钢的硅铁，其质量应更加好些。
根据冶金工业部颁发的硅铁标准﹙YB 58—65﹚，对硅铁的要求是：YB 58—65本标准适用于炼钢作脱氧剂或合金加入剂用的硅铁。
技术条件硅铁按硅和杂质含量的不同，分下列三个牌号，如表1.2、硅铁生产方法的特点是什么？冶炼硅铁一般采用矿热炉，用连续操作法进行生产。

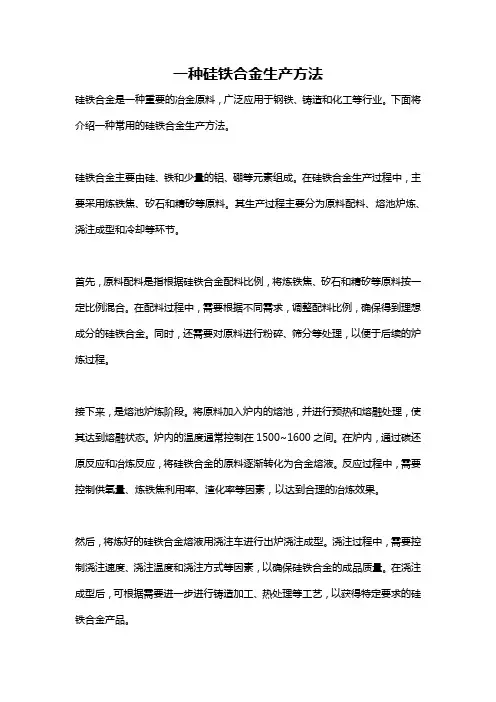

一种硅铁合金生产方法硅铁合金是一种重要的冶金原料，广泛应用于钢铁、铸造和化工等行业。
下面将介绍一种常用的硅铁合金生产方法。
硅铁合金主要由硅、铁和少量的铝、硼等元素组成。
在硅铁合金生产过程中，主要采用炼铁焦、矽石和精矽等原料。
其生产过程主要分为原料配料、熔池炉炼、浇注成型和冷却等环节。
首先，原料配料是指根据硅铁合金配料比例，将炼铁焦、矽石和精矽等原料按一定比例混合。
在配料过程中，需要根据不同需求，调整配料比例，确保得到理想成分的硅铁合金。
同时，还需要对原料进行粉碎、筛分等处理，以便于后续的炉炼过程。
接下来，是熔池炉炼阶段。
将原料加入炉内的熔池，并进行预热和熔融处理，使其达到熔融状态。
炉内的温度通常控制在1500~1600之间。
在炉内，通过碳还原反应和冶炼反应，将硅铁合金的原料逐渐转化为合金熔液。
反应过程中，需要控制供氧量、炼铁焦利用率、渣化率等因素，以达到合理的冶炼效果。
然后，将炼好的硅铁合金熔液用浇注车进行出炉浇注成型。
浇注过程中，需要控制浇注速度、浇注温度和浇注方式等因素，以确保硅铁合金的成品质量。
在浇注成型后，可根据需要进一步进行铸造加工、热处理等工艺，以获得特定要求的硅铁合金产品。
最后，硅铁合金在浇注成型后进行冷却。
冷却过程中，可以采用自然冷却或人工冷却的方法，使硅铁合金的温度逐渐降低。
在冷却过程中，需要控制冷却速度，以避免产生过快的冷却速度引起的内应力和裂纹等问题。
总结起来，硅铁合金的生产方法主要包括原料配料、熔池炉炼、浇注成型和冷却等环节。
通过精确的原料控制和炉炼处理，可以得到具有理想成分和性能的硅铁合金产品。
此种生产方法在实际应用中已经被广泛采用，并取得了良好的经济和环境效益。

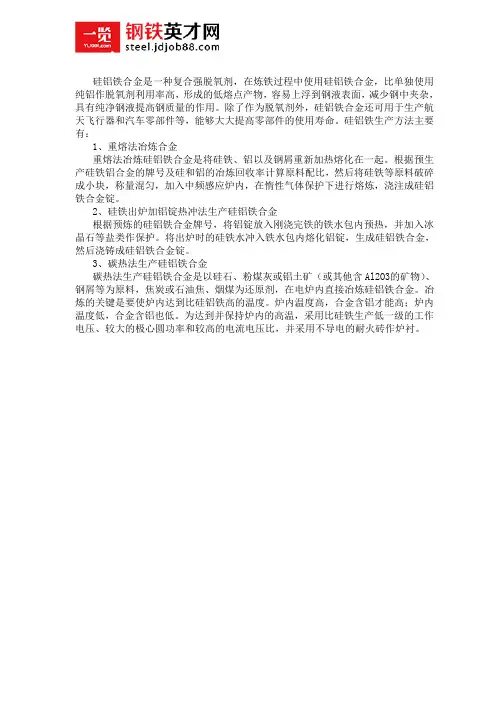

硅铝铁合金是一种复合强脱氧剂，在炼铁过程中使用硅铝铁合金，比单独使用纯铝作脱氧剂利用率高，形成的低熔点产物，容易上浮到钢液表面，减少钢中夹杂，具有纯净钢液提高钢质量的作用。
除了作为脱氧剂外，硅铝铁合金还可用于生产航天飞行器和汽车零部件等，能够大大提高零部件的使用寿命。
硅铝铁生产方法主要有：
1、重熔法冶炼合金
重熔法冶炼硅铝铁合金是将硅铁、铝以及钢屑重新加热熔化在一起。
根据预生产硅铁铝合金的牌号及硅和铝的冶炼回收率计算原料配比，然后将硅铁等原料破碎成小块，称量混匀，加入中频感应炉内，在惰性气体保护下进行熔炼，浇注成硅铝铁合金锭。
2、硅铁出炉加铝锭热冲法生产硅铝铁合金
根据预炼的硅铝铁合金牌号，将铝锭放入刚浇完铁的铁水包内预热，并加入冰晶石等盐类作保护。
将出炉时的硅铁水冲入铁水包内熔化铝锭，生成硅铝铁合金，然后浇铸成硅铝铁合金锭。
3、碳热法生产硅铝铁合金
碳热法生产硅铝铁合金是以硅石、粉煤灰或铝土矿（或其他含Al2O3的矿物）、钢屑等为原料，焦炭或石油焦、烟煤为还原剂，在电炉内直接冶炼硅铝铁合金。
冶炼的关键是要使炉内达到比硅铝铁高的温度。
炉内温度高，合金含铝才能高；炉内温度低，合金含铝也低。
为达到并保持炉内的高温，采用比硅铁生产低一级的工作电压、较大的极心圆功率和较高的电流电压比，并采用不导电的耐火砖作炉衬。

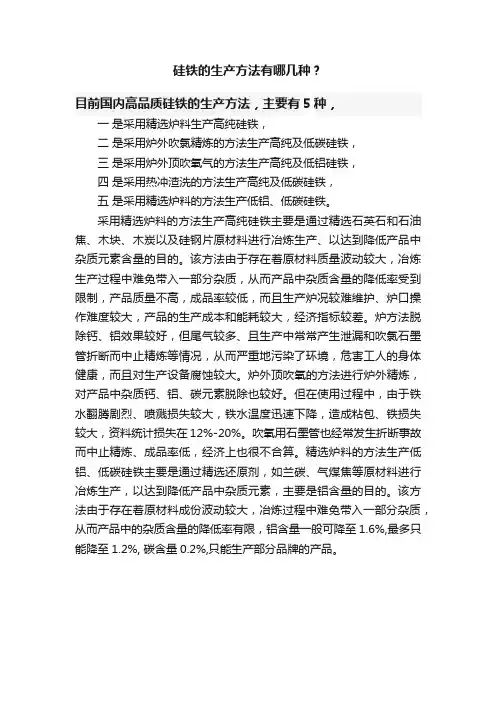

硅铁的生产方法有哪几种？
目前国内高品质硅铁的生产方法，主要有5种，
一是采用精选炉料生产高纯硅铁，
二是采用炉外吹氯精炼的方法生产高纯及低碳硅铁，
三是采用炉外顶吹氧气的方法生产高纯及低铝硅铁，
四是采用热冲渣洗的方法生产高纯及低碳硅铁，
五是采用精选炉料的方法生产低铝、低碳硅铁。
采用精选炉料的方法生产高纯硅铁主要是通过精选石英石和石油焦、木块、木炭以及硅钢片原材料进行冶炼生产、以达到降低产品中杂质元素含量的目的。
该方法由于存在着原材料质量波动较大，冶炼生产过程中难免带入一部分杂质，从而产品中杂质含量的降低率受到限制，产品质量不高，成品率较低，而且生产炉况较难维护、炉口操作难度较大，产品的生产成本和能耗较大，经济指标较差。
炉方法脱除钙、铝效果较好，但尾气较多、且生产中常常产生泄漏和吹氯石墨管折断而中止精炼等情况，从而严重地污染了环境，危害工人的身体健康，而且对生产设备腐蚀较大。
炉外顶吹氧的方法进行炉外精炼，对产品中杂质钙、铝、碳元素脱除也较好。
但在使用过程中，由于铁水翻腾剧烈、喷溅损失较大，铁水温度迅速下降，造成粘包、铁损失较大，资料统计损失在12%-20%。
吹氧用石墨管也经常发生折断事故而中止精炼、成品率低，经济上也很不合算。
精选炉料的方法生产低铝、低碳硅铁主要是通过精选还原剂，如兰碳、气煤焦等原材料进行冶炼生产，以达到降低产品中杂质元素，主要是铝含量的目的。
该方法由于存在着原材料成份波动较大，冶炼过程中难免带入一部分杂质，从而产品中的杂质含量的降低率有限，铝含量一般可降至1.6%,最多只能降至1.2%, 碳含量0.2%,只能生产部分品牌的产品。
硅铝铁合金
硅铝铁合金是一种复合强脱氧剂，主要用于炼钢生产。
它通过除去钢中的氧、硫等杂质来提高钢材的品质和性能。
硅铝铁合金由硅、铝、铁等元素组成，其中硅和铝元素具有强烈的脱氧作用，铁元素则有助于提高合金的强度和稳定性。
硅铝铁合金的制造方法有多种，包括矿石还原剂经配料直接入炉和先经造团处理然后入炉等。
这种合金的密度比纯铝密度大，更容易进入钢水，且内部烧损少，因此在炼钢过程中具有较高的应用价值。
硅铝铁合金不仅可以提高钢材的质量和性能，还可以降低生产成本、节约用铝。
它在钢铁冶炼、铸造、机械制造等领域中得到了广泛应用。
此外，硅铝铁合金还可以用于生产其他合金产品，如硅铝合金、硅铁等。
总的来说，硅铝铁合金是一种重要的金属材料，在工业生产和日常生活中具有广泛的应用前景。
随着科技的不断发展，硅铝铁合金的性能和应用领域也将不断拓展和创新。

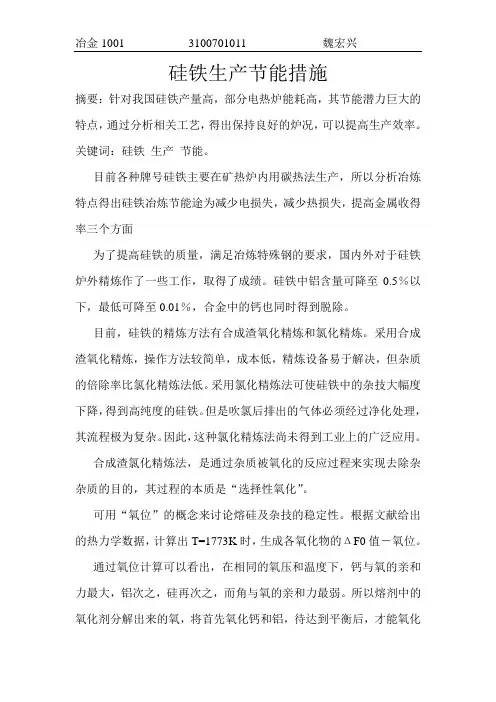

硅铁生产节能措施摘要：针对我国硅铁产量高，部分电热炉能耗高，其节能潜力巨大的特点，通过分析相关工艺，得出保持良好的炉况，可以提高生产效率。
关键词：硅铁生产节能。
目前各种牌号硅铁主要在矿热炉内用碳热法生产，所以分析冶炼特点得出硅铁冶炼节能途为减少电损失，减少热损失，提高金属收得率三个方面为了提高硅铁的质量，满足冶炼特殊钢的要求，国内外对于硅铁炉外精炼作了一些工作，取得了成绩。
硅铁中铝含量可降至0.5％以下，最低可降至0.01％，合金中的钙也同时得到脱除。
目前，硅铁的精炼方法有合成渣氧化精炼和氯化精炼。
采用合成渣氧化精炼，操作方法较简单，成本低，精炼设备易于解决，但杂质的倍除率比氯化精炼法低。
采用氯化精炼法可使硅铁中的杂技大幅度下降，得到高纯度的硅铁。
但是吹氯后排出的气体必须经过净化处理，其流程极为复杂。
因此，这种氯化精炼法尚未得到工业上的广泛应用。
合成渣氯化精炼法，是通过杂质被氧化的反应过程来实现去除杂杂质的目的，其过程的本质是“选择性氧化”。
可用“氧位”的概念来讨论熔硅及杂技的稳定性。
根据文献给出的热力学数据，计算出T=1773K时，生成各氧化物的ΔF0值―氧位。
通过氧位计算可以看出，在相同的氧压和温度下，钙与氧的亲和力最大，铝次之，硅再次之，而角与氧的亲和力最弱。
所以熔剂中的氧化剂分解出来的氧，将首先氧化钙和铝，待达到平衡后，才能氧化硅，如冶炼工业硅，又因为硅的活度等于1，故硅的氧化保护铁不被氧化。
合成渣氧化精炼法使用的合成渣材料必须具有：脱铝性能好，能抵制硅的氧化；熔点低，有适当的流动性；炉渣易于上浮；对铁水包无严重侵蚀等性能。
常用的精炼材料有：铁矿、铁鳞、硅砂、石灰、石灰石，萤石及灰硼矿等。
各种材料的配比对脱铝效果和合金收得率影响很大。
为了加速精炼过程，国内外研究了多种混合搅拌方法。
1．热分解化学搅拌这种方法操作简单，勿需增设专用搅拌装置，脱铝率一般为50％左右。
用菱铁矿精炼硅铁熔体，由于菱铁矿中FeC03和MgC03分解温度低(分别为703K和1003K)，这样就便于利用菱铁矿热分解时产生的氧化铁和二氧化碳使钙和铝氧化，同时以气体搅拌熔体.菱铁矿的块度以20-60毫米为宜。
2硅铁精炼降铝随着电工钢的生产和发展，对硅铁中含铝量提出了高要求。
为此一些国家对硅铁的标准作了相应的修改和补充。
表列出了日本、苏联、美国电工钢用75%硅铁标准中某些元素的变化。
为了提高硅铁质量，满足冶炼特殊钢的要求，国内外对于硅铁炉外精炼作了一些工作，取得了成绩。
硅铁中铝含量可降至0.5%以下，最低可降至0.01%，合金中的钙也同时得到脱除。
国外在硅铁精炼方面做了大量的试验研究工作，并取得了一定的成就。
一.硅铁降铝的发展历史1.热分解搅拌和热冲搅拌苏联60年代末，试验采用配加石灰的氧化脱铝处理硅铁熔体，借助与石灰石分解时产生的气体（CO2）搅拌合金和合成渣熔体。
但是降铝效果不明显，以后再未使用。
1973年他们又用菱铁矿精炼硅铁熔体，利用菱铁矿热分解时产生的氧化铁和二氧化碳使铝和钙氧化，同时以气体搅拌熔体。
由于菱铁矿中的FeCO3和MgCO3的分解温度在450℃和730℃小于石灰石中的CaCO3950到1000℃前者的密度（3.7～3.9kg/cm3）大于硅铁，故沉浸于硅铁熔体中，起到脱铝的作用。
苏联曾用倒包热冲精炼法实行75%硅铁炉外降铝。
出铁后加入精炼混合料，然后进行倒包热冲。
这样可是Al由1.5%～2.0%降至0.3%～0. 5%；Ca由0.25%～0.5%降至0.05%～0.1%.2.吹气搅拌精炼波兰先后三次发表有关压缩空气吹炼的文章。
他们主要采用黄铁矿、铁矿、萤石作精炼料，合金出炉时加于熔体中，并吹压缩空气（压力为0.2～0.5大气压）吹炼15分钟，Al降至≤0.5%脱铝率在70%左右。
苏联工业性生产含铝≤0.5%的75%硅铁是采用合成渣（铁矿、石灰、硅砂、石灰石）处理硅铁，然后再用压缩空气（余压为0.2~0.3大气压）吹炼的方法。
硅铁自炉内放入包里期间，将上述干燥的合成料（粒度为5~25mm）不断加入熔体中。
待合成料完全熔化后，将压缩空气通过石墨喷咀（插进深度为合金层的2/3）吹入熔体中。
铁硅铝合金生产工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铁硅铝合金生产工艺流程一、准备工作阶段在进行铁硅铝合金的生产工艺之前，首先需要进行一系列准备工作。
硅铝铁生产工艺
硅铝铁是一种铝硅合金，其生产工艺主要分为两个步骤：制备铝硅合金原料和合金熔炼。
首先，制备铝硅合金原料。
原料主要包括金刚石粉、硅矿、铝土矿和焦炭。
首先，将硅矿和铝土矿破碎、磨细，得到粉末状的硅矿和铝土矿。
然后，在球磨机中将金刚石粉与硅矿、铝土矿混合均匀。
接下来，将混合粉末与焦炭按一定比例加入高温电阻炉中，在高温下进行还原反应，得到含有铝和硅的合金成品。
最后，将合金成品经过除杂、干燥、过筛等处理，得到符合要求的铝硅合金原料。
其次，进行合金熔炼。
合金熔炼主要通过电炉进行。
首先，将铝硅合金原料按一定比例放入电炉中，并加入一定量的焦炭作为还原剂。
然后，通入适量的氮气，以防止合金被氧化。
接着，启动电炉并加热，使焦炭还原合金原料中的氧化铝和二氧化硅，得到液态的铝硅合金。
在整个熔炼过程中，可通过调整电流和电压来控制熔炼温度和熔炼时间。
最后，将熔炼好的合金倒入预先准备好的铸型中，冷却凝固后即可得到成品。
在工艺过程中，还需要注意一些关键点。
首先，粉末原料的制备应确保粒度均匀，以保证反应充分。
其次，电炉的操作应注意控制熔炼温度和时间，避免合金被过烧或过炼。
此外，还应加强安全生产意识，严格遵守生产操作规程，防止事故发生。
总结起来，硅铝铁的生产工艺主要包括制备铝硅合金原料和合金熔炼两个步骤。
通过粉末混合、还原反应和合金熔炼等工艺
过程，可以得到合格的铝硅合金。
这种工艺具有操作简便、生产效率高等优点，在铝硅合金生产中得到广泛应用。
使用大同蓝炭冶炼75％硅铁的降铝和节电效果
黄乃昌;王青;王二焕;魏长生
【期刊名称】《铁合金》
【年(卷),期】1983(000)004
【摘要】还原剂的选择对铁合金生产具有非常重要的意义,良好的还原剂不仅能使冶炼顺利进行,而且对提高产品质量、降低电耗和改善各项技术经济指标都有着重
要的作用。
1981年,我厂在生产出口的75%硅铁时,遇到了硅铁含铝量高的难关。
经过研究和分析,我们选择了大同蓝炭作还原剂进行冶炼,取得了很好的效果,使75%硅铁中的铝含量由35左右降到1.5%以下,最低可达
【总页数】4页(P17-20)
【作者】黄乃昌;王青;王二焕;魏长生
【作者单位】大同市铁合金厂;大同市铁合金厂;大同市铁合金厂;大同市铁合金厂【正文语种】中文
【中图分类】F4
【相关文献】
1.感应电炉冶炼75%硅铁的试验生产 [J], 李云海
2.使用低温神木焦冶炼75%硅铁的实践 [J], 任智伊
3.矿热炉冶炼硅铝铁,硅钙及含钡合金的工艺难点 [J], 赵俊学;叶树峰
4.海拉尔褐煤半焦性质及冶炼75%硅铁研究 [J], 马国君;刘福权
5.使用大同兰炭冶炼75％硅铁的技术鉴定会在大同市召开 [J], 李庆春
因版权原因，仅展示原文概要，查看原文内容请购买。
