铁合金生产工艺及设备02

铁合金生产工艺铁合金是一种重要的金属材料，具有较高的强度、耐磨性和耐腐蚀性，广泛应用于机械制造、汽车工业、建筑领域等。

铁合金的生产工艺包括选矿、炼铁和冶炼。

首先是选矿。

在选矿过程中，主要通过物理方法将原始矿石中的杂质（如硅、锰、磷等）和有用成分（如铁）分离。

常见的选矿方法包括重选、磁选和浮选。

重选是根据矿石的密度和重力分离效应进行的；磁选是利用矿石和磁性物质之间的磁性差异分离；浮选则是通过泡沫剂促使有用成分被吸附在气泡上，被分离出来。

矿石通过选矿后，可以得到含有高浓度铁的矿石。

接下来是炼铁。

炼铁是将铁矿石转化成液态铁的过程。

炼铁主要有两种方法，即高炉法和直接还原法。

高炉法广泛应用于工业生产中，主要是将铁矿石、焦炭和石灰石放入高炉中进行还原反应，产生液态铁和冶金渣。

而直接还原法则是通过在高温下将铁矿石与还原剂（如天然气或煤）反应，直接得到液态铁。

最后是冶炼。

在冶炼过程中，将液态铁与其他金属材料进行混合，得到所需的铁合金。

常见的混合材料有钢渣、废钢、镁、硅等。

冶炼过程一般包括炉前处理、熔化和凝固三个步骤。

在炉前处理中，将加入的材料进行预处理，以满足冶炼的要求。

在熔化步骤中，通过高温将材料熔化，并进行冶炼反应。

在凝固步骤中，冶炼好的铁合金通过冷却，形成固体材料。

铁合金生产工艺中，需要掌握一系列的技术和设备。

例如，在选矿过程中，需要使用磁选机、重力选矿机等设备。

在炼铁过程中，需要高炉、直接还原炉等设备。

在冶炼过程中，需要使用电炉、感应炉等设备。

此外，还需要了解和掌握各种材料的性质和配比，以及各个炉子的操作技能和控制方法等。

铁合金生产工艺的发展也在不断改进和创新。

例如，近年来，采用高温焙烧还原法和重力磁选法，在选矿过程中实现更高效、更节能的分离。

另外，在冶炼过程中，采用了数字化控制和自动化技术，提高了生产效率和产品质量。

总之，铁合金生产工艺是一个复杂的过程，包括选矿、炼铁和冶炼三个步骤。

生产工艺需要掌握一系列的技术和设备，并不断改进和创新，以满足市场需求，并提高生产效率和产品质量。

铁合金生产一些常见知识简介1、矿热炉和精炼炉的区别？以及各自的优缺点？铁合金的生产方法，按照使用设备的不同，可分为电炉法、高炉法、炉外法、转炉法、及真空电阻炉法。

电炉法又分为矿热炉法和精炼炉法。

矿热炉是矿石加热还原电炉的简称。

矿热炉法是以碳作还原剂还原矿石生产铁合金的一种工艺方法。

其生产过程是，将炉料连续加入炉内，并将电极插埋于炉料中，依靠电弧和电流通过炉料而产生的电弧热和电阻热，进行埋弧还原冶炼操作，熔化还原产生的金属和熔渣集聚在炉底，并通过出铁口定时出铁出渣。

生产过程是连续进行的。

用此方法生产的品种主要有硅铁、硅钙合金、工业硅、高碳锰铁、硅锰合金、高碳铬铁、硅铬合金、镍铁等。

精炼炉法又称为电弧炉法，其原意是指将初级铁合金用电弧炉进行精炼降低杂质元素而得到精炼铁合金产品的一种工艺方法，一般是用硅（硅质合金）、铝等作还原剂生产含碳量低的铁合金产品，依靠电弧热、硅氧或铝氧反应热进行冶炼，炉料从炉顶或炉门加入炉内，整个冶炼过程分为引弧、加料、熔化、精炼和出铁等五道工序。

生产过程是间歇进行的，即每炉一个循环。

主要生产的品种有：中、低碳锰铁，中、低、微碳铬铁，钒铁等。

我公司用精炼炉生产镍铁，严格地说不是一个精炼过程，而是一种电碳热熔分冶炼工艺，只是沿用了传统铁合金生产精炼炉法的称谓而已。

矿热炉法和精炼炉法的主要特点和差别：A矿热炉设备较复杂，而精炼炉设备相对较简单；B生产工艺流程方面，矿热炉是连续进行的，而精炼炉法是间歇进行的；C操作控制方面，矿热炉相对较难，而精炼炉相对较为容易；D在铁合金生产领域，矿热炉法较易实现大型化规模化，而精炼炉法则受到局限；E矿热炉生产效率较高，而精炼炉生产效率相对较低；F矿热炉一般使用自焙电极，电极插入炉料较深，为埋弧操作，而精炼炉一般使用石墨电极，电极插入炉料较浅，为遮弧操作；G就我公司目前镍铁生产而言，精炼炉产品P、S杂质含量可控制得较低，且已实现矿石热装，从而电耗较低，而矿热炉使用烧结矿，没有热装，电耗较高，环境控制较难，这在广西金源公司采用的回转窑加矿热炉工艺后将会有根本的改变。

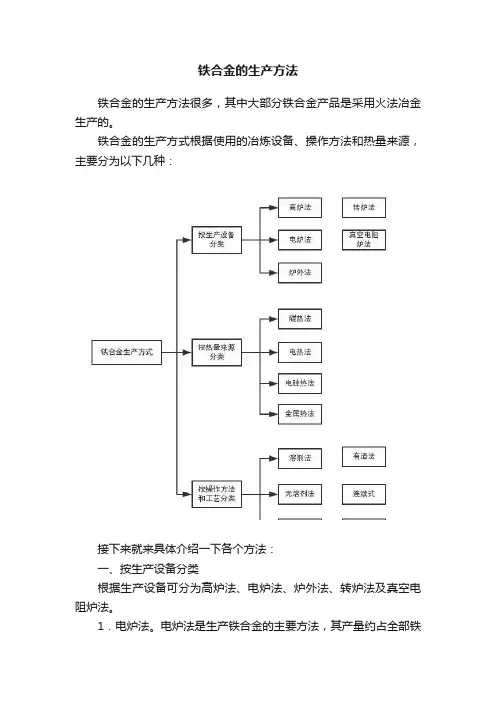

铁合金的生产方法铁合金的生产方法很多，其中大部分铁合金产品是采用火法冶金生产的。

铁合金的生产方式根据使用的冶炼设备、操作方法和热量来源，主要分为以下几种：接下来就来具体介绍一下各个方法：一、按生产设备分类根据生产设备可分为高炉法、电炉法、炉外法、转炉法及真空电阻炉法。

1．电炉法。

电炉法是生产铁合金的主要方法，其产量约占全部铁合金产量的80%。

2．高炉法。

高炉法所使用的主体设备为高炉。

高炉法是最早采用的铁合金生产方法。

高炉法生产铁合金，具有劳动生产率高、成本低等优点。

但鉴于高炉炉缸温度的局限性，以及高炉冶炼条件下金属被碳充分饱和，因此高炉法一般只用于生产易还原元素铁合金和低品位铁合金。

3．炉外法（金属热法）。

炉外法是用硅、铝或铝镁合金作还原剂，依靠还原反应产生的化学热进行冶炼，所使用的主体设备为筒式熔炉。

使用的原料有精矿、还原剂、熔剂、发热剂以及钢屑、铁矿石等。

4．氧气转炉法。

氧气转炉法使用的主体设备为转炉，按其供氧方式，有顶、底、侧吹和顶底复合吹炼法。

使用的原料是液态高碳铁合金、纯氧、冷却剂及造渣材料等，将液态高碳铁合金兑入转炉，高压氧气经氧枪通入炉内吹炼，依靠氧化反应放出的热量脱碳，生产间歇进行。

5．真空电阻炉法。

生产含碳量极低的微碳铬铁、氮化铬铁、氮化锰铁等产品时采用真空电阻炉法，其主体设备为真空电阻炉。

二、按热量来源分类根据热量来源的不同分为碳热法、电热法、电硅热法、金属热法。

1．碳热法。

碳热法的冶炼过程的热源主要是焦炭的燃烧热，使用焦炭作还原剂，还原矿石中的氧化物，采用此方法的生产是在高炉中连续进行的。

2．电热法。

电热法的冶炼过程的热源主要是电能，使用碳质还原剂还原矿石中的氧化物，采用连续式的操作工艺并在还原电炉中进行。

3．电硅热法。

电硅热法的冶炼过程的热源主要是电能，其余为硅氧化时放出的热量，使用硅（硅铁、中间产品锰硅合金及硅铬合金）作为还原剂还原矿石中的氧化物。

生产是在精炼电炉中进行间歇式作业。

铁合金生产工艺与设备
铁合金是一种含有铁和其他合金元素的材料，广泛应用于钢铁行业和其他领域。

铁合金生产涉及到多个环节和工艺步骤，同时需要使用一系列的设备来完成。

铁合金生产的工艺流程通常包括原料准备、熔炼、浇铸和后处理等步骤。

下面将对每个步骤进行详细描述：
1. 原料准备：铁合金的原料通常包括铁矿石、合金元素和还原剂。

铁矿石经过破碎、磨矿和磁选等处理后，与合金元素（如硅、锰等）和还原剂（如焦炭）按一定比例混合。

同时，根据需要进行化验分析，确保原料的质量和合理配比。

2. 熔炼：原料经过配料后，进入熔炼炉中进行加热熔化。

熔炼一般采用电炉、高炉或转炉等设备。

其中，电炉主要用于生产高合金铁，高炉适用于大规模生产铸铁，转炉适用于生产铸钢。

3. 浇铸：熔化的金属液通过铁水包或者废钢包装入浇铸机中，然后进行浇铸。

浇铸一般分为两种：连续浇铸和间歇浇铸。

连续浇铸适用于大规模连续生产，间歇浇铸适用于较小量的特殊合金的生产。

4. 后处理：浇铸后，铁合金需要进行冷却、固化和除渣等处理。

此外，还需要对产品进行打磨、修整和品质检测等工序，确保产品达到规定的技术要求。

在铁合金生产中，使用的设备包括破碎机、磁选机、磨矿机、
电炉、高炉、转炉、浇铸机、冷却装置、除渣设备、打磨机、质检设备等等。

这些设备在生产过程中充当了不同的角色，以确保合金的质量和生产效率。

总而言之，铁合金生产工艺涉及到原料准备、熔炼、浇铸和后处理等多个步骤，同时需要使用一系列的设备来完成。

这些工艺和设备的合理运用，对于铁合金的质量和生产效率起着至关重要的作用。

铁合金知识点总结一、铁合金的分类根据合金中主要元素的不同，铁合金可以分为碳钢、合金钢和铸铁三大类。

碳钢是指含有铁和碳两种元素，并且含碳量在0.04%～2.0%之间的合金钢。

合金钢是指除铁和碳外，同时含有其他合金元素的合金钢，例如含有铬、镍、钼等元素的合金钢。

铸铁是指含有铁和碳两种元素，并且含碳量超过2.11%的合金铁。

二、铁合金的生产工艺1.高炉法高炉是生产生铁和熔铁的基本设备。

高炉法利用含有铁矿石、焦炭和石灰石的原料，经过还原反应制取生铁。

其中，含有铁矿石的原料主要有赤铁矿、磁铁矿和钒铁矿等。

高炉法生产的生铁通常含有碳、硅、锰和磷等杂质。

其中碳和硅是生铁的主要杂质，因此需要通过转炉法等进一步的精炼工艺来获得优质的铁合金。

2.转炉法转炉法是一种用于炼钢的工艺。

传统的转炉法主要分为氧气转炉法和电力转炉法两大类。

氧气转炉法是利用高温氧气对炉内熔化的生铁进行氧化反应，从而降低碳、硅等杂质元素的含量。

电力转炉法则是采用电熔炼的方式，通过加入适量的废钢和合金元素来调整合金成分。

3.电炉法电炉法是一种用电加热的工艺，主要用于再生资源的熔炼和炼钢。

由于采用了电力作为加热源，电炉法可以更加灵活地调整合金的成分，生产高品质的铁合金。

三、铁合金的性质1.物理性质铁合金通常具有良好的导电性和导热性，同时也具有较高的磁性。

根据不同的合金成分，铁合金的密度、硬度和延展性等物理性质也会有所不同。

2.化学性质铁合金在化学性质上也具有一定的特点。

例如，碳钢中的碳含量决定了其强度和塑性，而合金钢中添加的合金元素可以改善其耐热性、耐腐蚀性和机械性能。

3.机械性能铁合金的机械性能是指其在受力下的变形或破坏性质。

通常包括强度、硬度、韧性、塑性等指标。

这些性能直接影响着铁合金在工程上的应用。

四、铁合金的应用1.建筑和结构碳钢和合金钢在建筑和结构领域中得到了广泛的应用。

例如桥梁、建筑结构、机械设备等都需要使用高强度、耐磨损的钢材来保证其安全和稳定性。

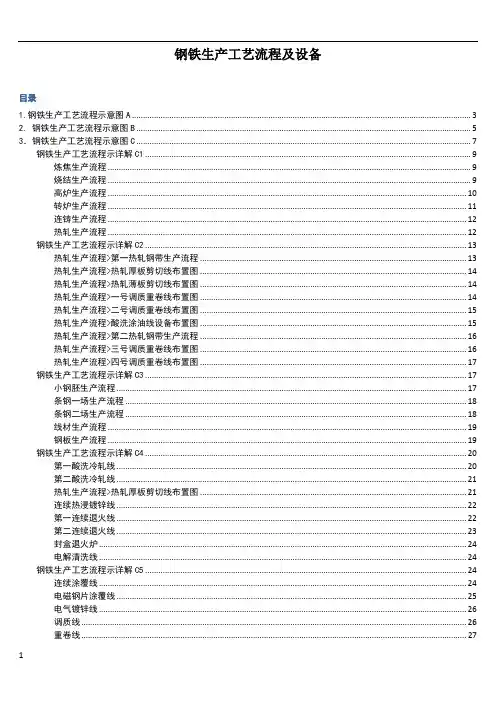

钢铁生产工艺流程及设备目录1.钢铁生产工艺流程示意图A (3)2. 钢铁生产工艺流程示意图B (5)3．钢铁生产工艺流程示意图C (7)钢铁生产工艺流程示详解C1 (9)炼焦生产流程 (9)烧结生产流程 (9)高炉生产流程 (10)转炉生产流程 (11)连铸生产流程 (12)热轧生产流程 (12)钢铁生产工艺流程示详解C2 (13)热轧生产流程>第一热轧钢带生产流程 (13)热轧生产流程>热轧厚板剪切线布置图 (14)热轧生产流程>热轧薄板剪切线布置图 (14)热轧生产流程>一号调质重卷线布置图 (14)热轧生产流程>二号调质重卷线布置图 (15)热轧生产流程>酸洗涂油线设备布置图 (15)热轧生产流程>第二热轧钢带生产流程 (16)热轧生产流程>三号调质重卷线布置图 (16)热轧生产流程>四号调质重卷线布置图 (17)钢铁生产工艺流程示详解C3 (17)小钢胚生产流程 (17)条钢一场生产流程 (18)条钢二场生产流程 (18)线材生产流程 (19)钢板生产流程 (19)钢铁生产工艺流程示详解C4 (20)第一酸洗冷轧线 (20)第二酸洗冷轧线 (21)热轧生产流程>热轧厚板剪切线布置图 (21)连续热浸镀锌线 (22)第一连续退火线 (22)第二连续退火线 (23)封盒退火炉 (24)电解清洗线 (24)钢铁生产工艺流程示详解C5 (24)连续涂覆线 (24)电磁钢片涂覆线 (25)电气镀锌线 (26)调质线 (26)重卷线 (27)往复式冷轧机 (27)水平式退火涂覆线 (27)张力整平线(TLL) (28)1.钢铁生产工艺流程示意图A2. 钢铁生产工艺流程示意图B3．钢铁生产工艺流程示意图C钢铁生产工艺流程示详解C1炼焦生产流程如下图。

炼焦作业是将焦煤经混合，破碎后加入炼焦炉内经干馏后产生热焦碳及粗焦炉气之制程。

资源来源：台湾中钢公司网站烧结生产流程如下图。

铁合金工艺及设备设计规范1. 引言铁合金是一种重要的金属材料，广泛应用于钢铁生产、铸造和化工等行业。

铁合金工艺及设备的设计规范对于保证产品质量、提高生产效率以及确保工作安全具有重要意义。

2. 铁合金工艺设计要求铁合金工艺设计要兼顾产品的质量和生产效率。

以下是一些常见的铁合金工艺设计要求：2.1 原料准备•原料应符合相关标准要求，包括化学成分、粒度、湿度等。

•原料应充分混合，确保成分均匀。

2.2 熔炼工艺•熔炼工艺应选择适当的熔炼设备和合适的炉温、炉压等工艺参数。

•熔炼过程中应控制好炉内氧气含量和气氛气体的流速，以减少杂质的氧化和挥发。

•熔炼后应对熔炼渣进行处理，提高熔炼效果。

2.3 铸造工艺•铸造工艺应选择适当的铸造设备和合适的模具。

•铸造过程中应控制好铸造温度，避免铸件出现缺陷。

•铸件冷却后应进行适当的热处理，提高材料的力学性能。

3. 铁合金设备设计要求铁合金设备设计要充分考虑生产工艺的特点和要求，以下是一些常见的铁合金设备设计要求：3.1 设备选型•设备应具备耐高温、耐腐蚀和耐磨损的特性。

•设备应符合国家相关标准和规范要求。

3.2 设备结构设计•设备结构应合理，方便操作和维护。

•设备应采用模块化设计，方便拆卸和更换零部件。

3.3 设备安全设计•设备应设置安全防护装置，预防事故的发生。

•设备应设置报警装置，及时发现设备故障。

4. 铁合金工艺及设备设计管理为了有效管理铁合金工艺及设备设计，需要进行以下工作：4.1 设计文件管理•设计文件应齐全准确，包括工艺流程图、设备图纸、参数表等。

•设计文件应进行定期更新，确保与实际设备保持一致。

4.2 设备维护管理•定期检查设备的工作状态，及时发现并处理设备故障。

•定期进行设备保养，延长设备的使用寿命。

4.3 设备操作培训•对设备操作人员进行培训，确保其熟练掌握设备操作及安全注意事项。

•定期进行操作技术的培训和考核，提高操作人员的技能水平。

5. 结论铁合金工艺及设备设计规范对于铁合金生产具有重要意义。

铁合金的用途
铁合金是钢铁工业和机械铸造行业必不可少的 重要原料之一。
其主要用途：
一是作为脱氧剂，消除钢液中过量的氧；
二是作为合金元素添加剂，改善钢的质量与性 能。
随着我国钢铁工业持续、快速地发展，钢的品 种、质量的不断扩大和提高，对铁合金产品提 出了更高要求，铁合金工业日益成为钢铁工业 的相关技术和配套工程。
电炉主要分为还原电炉（矿热炉）和精炼炉两种：
（l）还原电炉（矿热炉）法。还原电炉法是以碳作还原剂还原矿石生产 铁合金的。炉料加入炉内并将电极插埋于炉料中，依靠电弧和电流通过 炉料而产生的电阻电弧热，进行理弧还原冶炼操作。熔化的金属和熔渣 集聚在炉底并通过出铁口定时出铁出渣，生产过程是连续进行的。用此 方法生产的品种主要有硅铁、硅钙合金、工业硅、高碳锰铁、硅锰合金、 高碳铬铁、硅铬合金等。
铁合金的用途
（1）用作脱氧剂。炼钢过程是用吹氧或加入氧化剂的方 法使铁水进行脱碳及去除磷、硫等有害杂质的过程。这一 过程的进行，虽然使生铁炼成钢，但钢液中的[O]含量增加 了。[O]在钢液中一般以[FeO]的形式存在。如果不将残留 在钢中多余的氧去除，就不能浇铸成合格的钢坯，得不到 力学性能良好的钢材。为此，需要添加一些与氧结合力比 铁更强，并且其氧化物易于从钢液中排除进入炉渣的元素， 把钢液中的[O]去掉，这个过程叫脱氧。
铁合金的用途
（3）用作铸造晶核孕育剂。改善铸铁和铸钢 的性能的措施之一是改变铸件的凝固条件。 为 了改变凝固条件，通常在浇注前加入某些铁合 金作为晶核，形成晶粒中心，使形成的石墨变 得细小分散，晶粒细化，从而提高铸件的性能。
（4）用作还原剂。硅合金分别用作生产钼铁、 钒铁等其他铁合金时的还原剂；硅铬合金、锰 硅合金分别用作中低碳锰铁生产的还原剂。

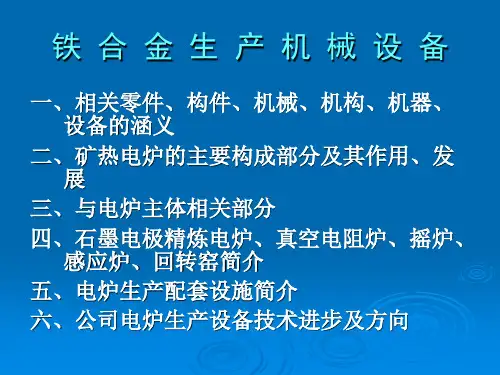

16500KVA 封 闭 电 炉 25000KVA 半 封 闭 电 炉 12500KVA 锥型环半封闭


3、电极把持器 电极把持器是电炉的核心部件，也是直接将电能转化 为热能的重要装置，其可靠性的高低，直接关系到生产能 否安全运行和电炉生产指标的好坏。矿热炉电极把持器从 50年代的大螺栓顶紧铜瓦的结构，到70年代的锥形环结构 已经有了变革性的发展，从停电放电极，变成带电压放电 极。进入80年代，又相应发展为波纹管压力环式电极把持 器，使铜瓦与电极壳能够良好的接触，虽然比锥形环把持 器结构先进了一步，但并没有克服铜瓦的大面积水冷对电 极烧结带来的不利影响，为改善电极的烧结状况，80年代 电极把持器又发展出组合式电极把持器，现把几种电极把 持器做以介绍： A——大螺栓顶紧铜瓦结构的电极把持器 B——锥形环结构的电极把持器、锻造铜瓦 C——波纹管压力环式电极把持器 D——组合式电极把持器 4、下料系统——连续加料、间断加料 5、水冷系统——用于导电元件（铜瓦、接触器、水冷电 缆、管式短网）及变压器油冷器、炉壳、炉盖、料管、烟 道等

六、公司电炉生产设备技术进步 及努力方向

1、公司在设备检修改造过程中,采用了先进的技术和装备 替代落后的设备，使每一次检修后，电炉的技术、性能、 效率都有一定程度的提高。如组合式电极把持器、锻造铜 瓦、水冷电缆、管式短网、新型节能变压器、开堵眼机、 二次补偿和PLC自动配料、自动压放等技术逐步应用到电 炉改造当中。经过努力,我公司的技术装备逐步发展为大 型化、自动化、高效率、低能耗的设备，在国内和世界具 有领先水平。

两种短网优劣的对比
项 目 排式短网
多 简单 一般 较多 较高 高 裸铜线
管式短网
少 较复杂 好 较少 一般 较低 水冷电缆

（1）化学成份含铁量不低于97％ （2）应是普通碳素钢销，不得混有合金钢屑，
有色金属屑和生铁屑等 （3）生锈严重的钢屑不得使用 （4）钢销的卷曲长度不大于100mm （5）要纯净，不得混有泥土等杂质
硅铁是在开口式或半封闭式（即矮烟罩）的还原炉 内采用连续作业法进行冶炼的。 硅石、兰炭、铁屑经过精整筛选后，按照一定的配 比进入计量仓，通过皮带机振动筛进入混合料仓，硅石、 兰炭、铁屑均按照工艺配比，不断投入到硅铁炉内凭借 电弧热和电阻热在1800-2200℃的高温反应下生成硅铁。 形成的硅铁液体经过3小时左右，将出铁口烧开流入台 包内，再选择进行二次浇铸、精装、包装。 在冶炼过程中，从炉顶或炉旁加入原材料，三根电 极插在炉料中，要求深而稳，实现埋弧操作，依靠电弧 和电流通过炉与炉料产生的电阻进行加热；混匀的炉料 随料面的下沉而小批量的加入炉内，从炉下方的通过出 铁和出渣口定时出铁放渣。
电炉法是生产铁合金的主要方法，其产量约占全部铁合金产 量的4/5，所使用的主体设备为电炉。 电炉主要分为还原电炉（矿热炉）和精炼炉两种： （l）还原电炉（矿热炉）法。还原电炉法是以碳作还原剂还原 矿石生产铁合金的。炉料加入炉内并将电极插埋于炉料中，依 靠电弧和电流通过炉料而产生的电阻电弧热，进行理弧还原冶 炼操作。熔化的金属和熔渣集聚在炉底并通过出铁口定时出铁 出渣，生产过程是连续进行的。用此方法生产的品种主要有硅 铁、硅钙合金、工业硅、高碳锰铁、硅锰合金、高碳铬铁、硅 铬合金等。 （2）精炼炉（电弧炉）法。精炼炉法是用硅（硅质合金）合金 产品的，依靠电弧热和硅氧反应热进行冶炼。炉料从炉顶或炉 门加入炉内，整个冶炼过程分为引弧、加料、熔化、精炼和出 铁等五道工序，生产是间歇进行的。主要生产品种有：中、低 碳锰铁，中、低、微碳铬铁及钒铁等。

铁合金是钢铁工业和机械铸造行业必不可少的 重要原料之一。
其主要用途：
一是作为脱氧剂，消除钢液中过量的氧；
二是作为合金元素添加剂，改善钢的质量与性 能。
随着我国钢铁工业持续、快速地发展，钢的品 种、质量的不断扩大和提高，对铁合金产品提 出了更高要求，铁合金工业日益成为钢铁工业 的相关技术和配套工程。
（1）用作脱氧剂。炼钢过程是用吹氧或加入氧化剂 的方法使铁水进行脱碳及去除磷、硫等有害杂质的过 程。这一过程的进行，虽然使生铁炼成钢，但钢液中 的[O]含量增加了。[O]在钢液中一般以[FeO]的形式存 在。如果不将残留在钢中多余的氧去除，就不能浇铸 成合格的钢坯，得不到力学性能良好的钢材。为此， 需要添加一些与氧结合力比铁更强，并且其氧化物易 于从钢液中排除进入炉渣的元素，把钢液中的[O]去掉， 这个过程叫脱氧。
硅铁合金
锰铁合金
铬铁合金
钒铁合金
钼铁合生产铁合金。如高碳锰铁。
电热法—铁合金生产的主要方法。用碳作还原 剂，缺点是很多金属都易与碳形成碳化物，不 能生产低碳铁合金。
金属热法—利用还原反应产生的化学热加热合 金与炉渣，使反应自动进行。常用还原剂有铝、 硅铁、铝镁合金等，生产极低碳合金。
转炉法——将高碳合金吹氧脱碳，生产中、低 碳合金。
高炉法所使用的主体设备为高炉。高炉法是最早 采用的铁合金生产方法。目前主要是生产高炉高碳 锰铁。高炉锰铁生产主要原料为锰矿、焦炭和熔剂 以及助燃的空气或富氧。把原料从炉顶装入炉内， 高温空气或富氧经风口鼓入炉内，使焦炭燃烧获得 高温及还原气体对矿石进行还原反应，熔化了的炉 渣、金属积聚在炉底，通过渣口、出铁口定时出渣、 出铁。随着炉料的熔化、反应和排出，再不断加入 新炉料，生产是连续进行的。

铁合金的生产工艺铁合金是一种以铁为基础的合金，由铁和其他合金元素（如铬、镍、钼等）混合而成。

铁合金具有较高的强度和硬度，同时具备一定的耐腐蚀性能，广泛应用于制造业、建筑业等领域。

下面将介绍铁合金的生产工艺。

铁合金的生产工艺主要包括原料准备、炼铁和炼钢三个步骤。

首先是原料准备。

生产铁合金的主要原料是铁矿石和其他合金元素的矿石。

这些矿石经过破碎、磨粉等工艺处理后，得到适合进行炼铁和炼钢的原料。

然后是炼铁。

炼铁是将矿石经过还原反应，将铁元素从矿石中分离出来的过程。

常用的炼铁方法有高炉法、直接还原法和电解法等。

其中，高炉法是目前应用最广泛的炼铁方法。

在高炉法中，将铁矿石和焦炭一起放入高炉炉腔，通过高温和还原剂的作用，使矿石发生还原反应，生成液态铁。

液态铁会分层沉淀，底层是铁水，上层是渣。

最后是炼钢。

炼钢是将铁水中的杂质去除，加入适量的合金元素，调整铁合金的成分和性能的过程。

常用的炼钢方法有转炉法和电炉法等。

其中，转炉法是一种较为常用的炼钢方法。

在转炉法中，将铁水和废钢放入转炉，通过氧化剂的作用，使废钢中的杂质氧化并脱除。

然后添加适量的合金元素，调整铁合金的成分。

最后，将炼制好的液态钢水浇铸成型。

铁合金的生产工艺中需要注意以下几个方面：1.选用合适的原料。

合适的原料可以提高铁合金的品质和性能。

2.控制炉温和处理时间。

炉温和处理时间对铁合金的炼制质量有很大影响，需要进行精确控制。

3.防止杂质的混入。

炼制过程中需要严格控制杂质的混入，以保证铁合金的纯度。

4.控制合金元素的添加。

合金元素的添加对铁合金的性能有着重要的影响，需要根据具体需求进行合理控制。

总之，铁合金的生产工艺包括原料准备、炼铁和炼钢三个步骤。

通过合适的原料选用、炉温和处理时间的控制、防止杂质混入以及合金元素的合理添加，可以获得优质的铁合金。

铁合金具有重要的应用价值，在现代工业中有着广泛的应用。

b
19
氧气转炉法
b
20
氧气转炉法
b
21
硅铁的定义
硅铁就是铁和
硅组成的铁合金。
硅铁是以兰炭、
钢屑、石英（或
b
22
硅铁合金的物理性质
纯硅呈钢灰色，有金属光泽的晶体物质，质硬而脆， 属于非金属。硅的原子量28.08，密度2300kg/m3，熔 点1683K；铁具有银白色金属光泽，有良好的延展性、 导电、导热性、密度为7.86kg/cm3，熔点1435K。
不能生产低碳铁合金。
金属热法—利用还原反应产生的化学热加热
合金与炉渣，使反应自动进行。常用还原剂
有铝、硅铁、铝镁合金等，生产极低碳合金。
转炉法——将高碳合金吹氧脱碳，生产中、
低碳合金b。
10
高炉法
高炉法所使用的主体设备为高炉。高炉法是 最早采用的铁合金生产方法。目前主要是生产高 炉高碳锰铁。高炉锰铁生产主要原料为锰矿、焦 炭和熔剂以及助燃的空气或富氧。把原料从炉顶 装入炉内，高温空气或富氧经风口鼓入炉内，使 焦炭燃烧获得高温及还原气体对矿石进行还原反 应，熔化了的炉渣、金属积聚在炉底，通过渣口、 出铁口定时出渣、出铁。随着炉料的熔化、反应 和排出，再不断加入新炉料，生产是连续进行 的。
7-液压系统；8-电极把持装置；9-炉盖；10-电极；11-炉体
b
15
电炉法
电弧炉
b
16
炉外法（金属热法）
炉外法是用硅、铝或铝镁合金作还原剂，依靠 还原反应产生的化学热来进行冶炼的，所使用
的主体设备为筒式熔炉。
使用的原料有精矿、还原剂、熔剂、发热剂以 及钢屑、铁矿石等。
生产的主要品种有钼铁、钛铁、硼铁、铌铁、 钨铁、高钒铁及金属铬等。

硅铁车间工艺流程图煅烧车间工艺流程图↓↓ ↓↓ ↓原料车间压球工艺流程图↓↓↓↘↓↙↓↓↓↓还原车间工艺流程图↓↓↑↓↓↓↓精炼车间工艺流程图↓↓↓↓↓↓↓↓↓附录F5硅铁车间工艺条件及技术指标1.硅石1.1SiO2含量：≥97%。

1.2硅石中有害杂质含量：Al2O3≤0.8% P2O5≤0.02% MgO+CaO≤1%1.3硅石应有较好的机械强度和抗爆性。

1.4硅石加工粒度：60-120mm。

2.焦粉2.1固定碳含量：≥84%2.2灰分：≤6%2.3挥发份：≤22.4入炉粒度：5-15mm（其中5mm以下的不得大于5%）2.5要求高电阻，不得有粉沫。

3.钢屑3.1含铁量：≥97%3.2应是普通炭钢屑，不得混有合金钢屑、有色金属屑和生铁屑等。

3.3生锈严重的钢屑不得使用。

3.4钢屑的卷曲长度为30-50mm。

3.5要纯净，不得混有泥土等杂质。

4.冶金焦4.1粒度：5—10mm4.2固定碳≥84%4.3灰分≤6%4.4挥发份≤10%4.5不得有粉尘粉沫5.球团矿5.1含铁≤60%5.2粉沫≤5%5.3有较好的机械强度6.硅铁指标6.1硬75＃硅铁占90%。

6.2软75＃硅铁占10%。

6.370＃硅以下的产品不生产。

6.4硅的偏析-不大于4%，小于20×20mm的数量，不得超过8%。

7.硅铁生产技术条件7.1矿热炉容量7.1.1炉膛底部直径5.8m。

7.1.2炉子直径7.32m。

7.1.3炉膛深度2.15m。

7.1.4极心圆直径2.5m。

7.1.5电极直径1.00m。

7.2二次侧电压：118-160A7.3运行电流：13档7.4出铁时间：5-15分钟7.5出铁次数：3-4次/班（特殊情况除外）7.6配料比：硅石200kg 焦粉108-140kg 钢屑10kg7.7 球团矿：36kg(根据硅铁含硅量调整)煅烧工艺条件及技术指标1.工艺条件1.2 要求白云石成分稳定，粒度20～35mm，不含泥土及杂质。

铁合金冶炼设备与工艺的节水与节油1.铁合金作为钢铁生产和耐火材料制造的重要原料，在我国工业发展中占有举足轻重的地位。

然而，在铁合金冶炼过程中，水资源和能源的消耗问题日益严重，对环境造成了很大的压力。

因此，研究铁合金冶炼设备与工艺的节水与节油具有重要的现实意义。

2. 铁合金冶炼过程中的节水与节油问题2.1 节水问题在铁合金冶炼过程中，水资源的消耗主要体现在矿石的洗选、冶炼过程中的冷却以及设备清洗等方面。

目前，我国铁合金冶炼行业的节水水平相对较低，多数企业仍采用大量排放的冷却方式，导致水资源严重浪费。

2.2 节油问题铁合金冶炼过程中，能源消耗主要集中在矿石的还原、冶炼炉的燃烧以及设备的运行等方面。

目前，我国铁合金冶炼行业的能源利用效率较低，燃料油的消耗较高，既增加了生产成本，又对环境造成了严重影响。

3. 节水与节油技术在铁合金冶炼中的应用3.1 节水技术的应用（1）改进矿石洗选工艺，提高矿石的利用率，降低洗选过程中水资源的消耗。

（2）采用封闭式循环冷却系统，提高冷却效率，减少冷却水的排放。

（3）优化设备清洗工艺，降低清洗过程中的水资源消耗。

3.2 节油技术的应用（1）优化冶炼工艺，提高能源利用效率，降低燃料油的消耗。

（2）采用高效燃烧设备，提高燃料油的利用率。

（3）推广使用清洁能源，如天然气、生物质能等，替代传统燃料油。

4. 结论通过对铁合金冶炼设备与工艺的节水与节油技术研究，有助于提高我国铁合金冶炼行业的环保水平，降低生产成本，实现可持续发展。

在实际生产过程中，企业应结合自身实际情况，采取有效的节水与节油措施，为我国铁合金冶炼行业的绿色转型做出贡献。

5. 节水与节油技术的发展趋势5.1 节水技术的发展趋势（1）研发高效节水型冶炼设备，提高水资源利用效率。

（2）推广先进的节水技术，如膜分离技术、离子交换技术等，降低生产过程中的水资源消耗。

（3）加强废水处理与回收利用技术研究，实现废水零排放。

5.2 节油技术的发展趋势（1）发展清洁能源替代技术，如电炉法冶炼，降低燃料油消耗。

中华人民共和国住房和城乡建设部公告第×××号住房和城乡建设部关于发布国家标准《铁合金工艺及设备设计规范》的公告现批准《铁合金工艺及设备设计规范》为国家标准，编号为GB×××××－2012，自2012年×月×日起实施。

其中，第3.1.1、3.1.9、3.1.14、3.1.22、3.1.27、3.1.31、3.2.13、3.2.14、3.2.18、3.3.12、4.1.1、4.1.2、4.1.4、4.1.5、4.2.7、4.3.8、4.6.1、6.0.3、6.0.6、6.0.7、6.0.8、6.0.9、6.0.12、6.0.15条为强制性条文，必须严格执行。

本规范由住房和城乡建设部标准定额司组织××××出版社出版发行。

中华人民共和国住房和城乡建设部二0××年×月×日前言本规范是根据住房和城乡建设部建标函［2009］88号文件《关于印发“2009年工程建设标准规范制定、修订计划”的通知》的要求，由中钢集团工程设计研究院有限公司组织本行业的一些单位共同参与编写的。

是经调查研究，在广泛征求意见的基础上完成的。

本规范主要技术内容是：总则、术语、电炉法工艺、炉外法工艺、辅助设施和安全与环保共六部分。

其内容是依照两种不同的生产工艺分别作出规定。

本规范中以黑体字标志的条文为强制性条文，必须严格执行。

本规范由住房和城乡建设部负责管理和对强制性条文进行解释，由中钢集团工程设计研究院有限公司负责具体技术内容的解释。

在执行本规范过程中，如有意见或建议，请反馈给中钢集团工程设计研究院有限公司（地址：北京海淀大街8号，邮编100080，E-mail: yuxin@），以便今后修订时参考。

本规范主编单位、参编单位和主要起草人：主编单位：中钢集团工程设计研究院有限公司参编单位：中冶东方工程技术有限公司中钢集团吉林铁合金股份有限公司中钢集团吉林机电设备有限公司主要起草人：李玉亭郭飞宇李艳芬李静郁昕赵琪琳丛佩森王刚本规范主要审查人员：xxx xxx目次1总则 (1)2术语 (2)3电炉法工艺及设备 (3)3.1 一般规定 (3)3.2 工艺 (8)3.3 设备 (13)3.4 原料 (15)3.5 车间布置及厂房 (18)3.6 炉渣处理及利用 (20)4炉外法工艺及设备 (22)4.1 一般规定 (22)4.2 工艺 (22)4.3 设备 (23)4.4 原料 (25)4.5 工艺布置及厂房 (26)4.6 炉渣处理及利用 (26)5辅助设施 (27)5.1 供水 (27)5.2 供电及自动化仪表 (28)5.3 建筑 (29)6安全与环保 (30)本规范用词说明 (32)附：条文说明 (32)Contents1 General provisions (1)2 Terms (2)3 Process and equipment of pyrometallurgy (3)3.1 General requirement (3)3.2 Process (8)3.3 Equipment (13)3.4 Raw material (15)3.5 W orkshop layout (18)3.6 Slag treatment and utilization (20)4 Process and equipment of hydrometallurgy (22)4.1 General requirement (22)4.2 Process (22)4.3 Equipment (23)4.4 Raw material (25)4.5 W orkshop layout (26)4.6 Slag treatment and utilization (26)5 Auxiliary (27)5.1 W ater supply (27)5.2 Power supply and instrument (28)5.3 Civil work (29)6 Safety and environment protection (30)Explanation of wording in this code (30)Additional explanation (32)1总则1.0.1为能在铁合金工艺及配套设备设计中更好的贯彻国家的经济政策和技术政策，确保铁合金工程建设做到技术先进、经济合理、安全适用、节能、环保等而制定本规范。
