第七章1、什么是串行异步通信,它有哪些作用?答:在异步串行通信中,数据是一帧一帧(包括一个字符代码或一字节数据)传送的,每一帧的数据格式参考书。
通信采用帧格式,无需同步字符。
存在空闲位也是异步通信的特征之一。
2、89C51单片机的串行口由哪些功能部件组成?各有什么作用?答:89C51单片机的串行接口由发送缓冲期SBUF,接收缓冲期SBUF、输入移位寄存器、串行接口控制器SCON、定时器T1构成的波特率发生器等部件组成。
由发送缓冲期SBUF发送数据,接收缓冲期SBUF接收数据。
串行接口通信的工作方式选择、接收和发送控制及状态等均由串行接口控制寄存器SCON控制和指示。
定时器T1产生串行通信所需的波特率。
3、简述串行口接收和发送数据的过程。
答:串行接口的接收和发送是对同一地址(99H)两个物理空间的特殊功能寄存器SBUF进行读和写的。
当向SBUF发“写”命令时(执行“MOV SBUF,A”),即向缓冲期SBUF装载并开始TXD引脚向外发送一帧数据,发送完便使发送中断标志位TI=1。
在满足串行接口接收中断标志位RI(SCON.0)=0的条件下,置允许接收位REN (SCON.4)=1,就会接收一帧数据进入移位寄存器,并装载到接收SBUF中,同时使RI=1。
当发读SBUF命令时(执行“MOV A, SBUF”),便由接收缓冲期SBUF 取出信息通过89C51内部总线送CPU。
4、89C51串行口有几种工作方式?有几种帧格式?各工作方式的波特率如何确定?答:89C51串行口有4种工作方式:方式0(8位同步移位寄存器),方式1(10位异步收发),方式2(11位异步收发),方式3(11位异步收发)。
有2种帧格式:10位,11位方式0:方式0的波特率≌fosc/12(波特率固定为振荡频率1/12)方式2:方式2波特率≌2SMOD/64×fosc方式1和方式3:方式1和方式3波特率≌2SMOD/32×(T1溢出速率)如果T1采用模式2则:5、若异步通信接口按方式3传送,已知其每分钟传送3600个字符,其波特率是多少?答:已知每分钟传送3600个字符,方式3每个字符11位,则:波特率=(11b/字符)×(3600字符/60s)=660b/s6、89C51中SCON的SM2,TB8,RB8有何作用?答:89c51SCON的SM2是多机通信控制位,主要用于方式2和方式3.若置SM2=1,则允许多机通信。

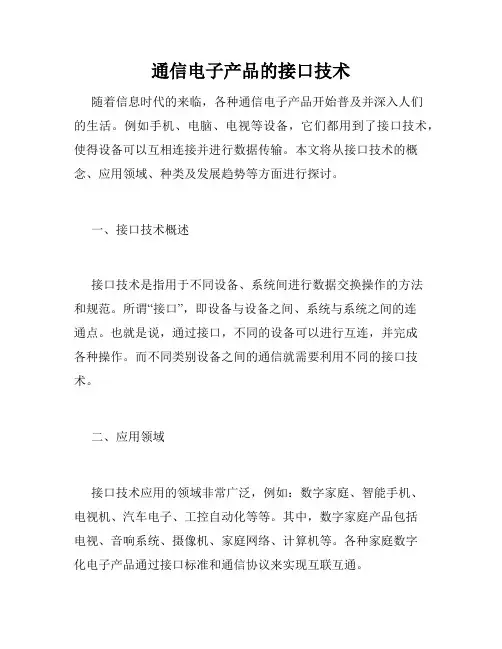

通信电子产品的接口技术随着信息时代的来临,各种通信电子产品开始普及并深入人们的生活。
例如手机、电脑、电视等设备,它们都用到了接口技术,使得设备可以互相连接并进行数据传输。
本文将从接口技术的概念、应用领域、种类及发展趋势等方面进行探讨。
一、接口技术概述接口技术是指用于不同设备、系统间进行数据交换操作的方法和规范。
所谓“接口”,即设备与设备之间、系统与系统之间的连通点。
也就是说,通过接口,不同的设备可以进行互连,并完成各种操作。
而不同类别设备之间的通信就需要利用不同的接口技术。
二、应用领域接口技术应用的领域非常广泛,例如:数字家庭、智能手机、电视机、汽车电子、工控自动化等等。
其中,数字家庭产品包括电视、音响系统、摄像机、家庭网络、计算机等。
各种家庭数字化电子产品通过接口标准和通信协议来实现互联互通。
智能手机已成为现代人生活中必不可少的装备,而这也离不开接口技术的支持。
例如,智能手机中的耳机接口、可变化存储卡接口、充电接口等,它们的协议和信号规范都要符合一定的标准,才能保证不同品牌的手机进行连接。
汽车电子是近年来兴起的一个新产业,也是每个人日常生活中必不可少的交通工具,它的升级带动了接口技术的不断发展。
例如,汽车导航、车载音响、后视镜显示等都需要通过接口来实现互联互通。
三、种类接口技术大致可以分为串口、并口、USB、IEEE1394、HDMI、VGA、DVI、联合高清接口(HDMI)、DisplayPort、光纤、Wireless USB、Wi-Fi、蓝牙等。
不同的设备会根据自身的情况选择不同的接口技术。
设备之间的接口种类的不同,会导致其互相连接失败,数据不能正常传输。
1. 串口串口是一种常见的传输方式,其中串口有很多不同的通信方法和协议。
串口的最大优点是连接简单,并且花费低,但是传输速率相对较慢,一般不适合大容量数据的传输。
串口主要用于打印机和调制解调器这类辅助设备。
2. 并口并口中的并行接口用于数据传输量较大的设备。
计算机通信接口技术计算机通信接口技术是计算机网络中的重要组成部分,它承担着计算机之间数据传输的任务。
本文将从通信接口的定义、分类、作用、发展历程以及应用领域等方面进行阐述。
一、通信接口的定义通信接口是计算机中用于实现不同设备之间数据传输的硬件或软件接口。
它提供了数据传输所需的物理、电气和协议等方面的支持,使不同设备之间能够进行有效的通信。
二、通信接口的分类通信接口根据其连接方式和传输速率的不同,可分为并行接口和串行接口。
并行接口是指同时传送多位数据的接口,常见的有打印机接口;串行接口是指逐位传输数据的接口,常见的有串口和USB接口。
三、通信接口的作用通信接口的主要作用是实现不同设备之间的数据传输。
通过通信接口,计算机可以连接外部设备,如打印机、鼠标、键盘等,实现与这些设备的数据交互。
同时,通信接口也支持计算机之间的数据传输,如通过局域网实现多台计算机之间的文件共享。
四、通信接口的发展历程随着计算机技术的不断发展,通信接口也经历了多个阶段。
早期的计算机通信接口主要采用并行接口,如LPT接口和ISA总线。
随后,串行接口逐渐取代了并行接口,如RS-232串口和USB接口的出现。
而近年来,随着高速网络的普及,以太网接口成为了主流的通信接口技术。
五、通信接口的应用领域通信接口技术广泛应用于各个领域。
在个人计算机领域,通信接口实现了计算机与外部设备的连接,如打印机接口、鼠标接口、键盘接口等。
在网络领域,以太网接口是实现计算机之间数据传输的关键技术。
在工业控制领域,通信接口实现了计算机与各类仪器设备的连接,用于实时监测和控制。
在通信领域,通信接口技术是实现电话、短信、视频通话等通信功能的基础。
总结:计算机通信接口技术是实现计算机之间数据传输的重要组成部分。
它提供了数据传输所需的硬件和软件支持,使不同设备之间能够进行有效的通信。
通信接口根据连接方式和传输速率的不同,可分为并行接口和串行接口。
通信接口的作用主要是实现计算机与外部设备、计算机与计算机之间的数据交互。

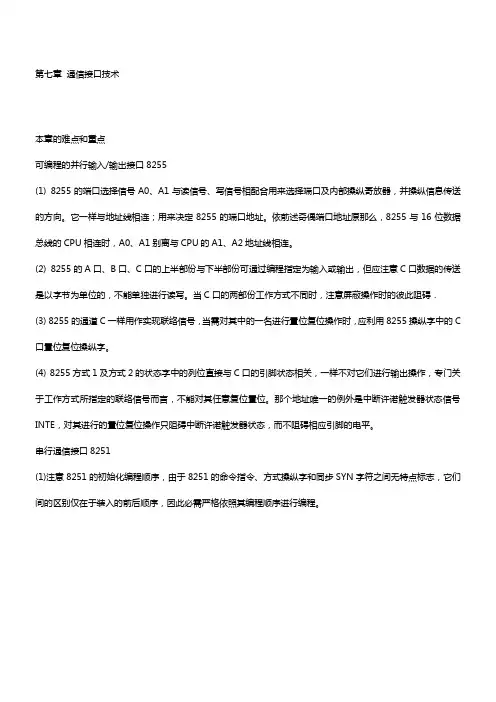

第七章通信接口技术本章的难点和重点可编程的并行输入/输出接口8255(1) 8255的端口选择信号A0、A1与读信号、写信号相配合用来选择端口及内部操纵寄放器,并操纵信息传送的方向。
它一样与地址线相连;用来决定8255的端口地址。
依前述奇偶端口地址原那么,8255与16位数据总线的CPU相连时,A0、A1别离与CPU的A1、A2地址线相连。
(2) 8255的A口、B口、C口的上半部份与下半部份可通过编程指定为输入或输出,但应注意C口数据的传送是以字节为单位的,不能单独进行读写。
当C口的两部份工作方式不同时,注意屏蔽操作时的彼此阻碍.(3) 8255的通道C一样用作实现联络信号,当需对其中的一名进行置位复位操作时,应利用8255操纵字中的C 口置位复位操纵字。
(4) 8255方式1及方式2的状态字中的列位直接与C口的引脚状态相关,一样不对它们进行输出操作,专门关于工作方式所指定的联络信号而言,不能对其任意复位置位。
那个地址唯一的例外是中断许诺触发器状态信号INTE,对其进行的置位复位操作只阻碍中断许诺触发器状态,而不阻碍相应引脚的电平。
串行通信接口8251(1)注意8251的初始化编程顺序,由于8251的命令指令、方式操纵字和同步SYN字符之间无特点标志,它们间的区别仅在于装入的前后顺序,因此必需严格依照其编程顺序进行编程。
(2) 8251改变方式时,必需先复位,再从头设置方式。
(3) 8251的命令指令与发送数据共用发送数据/命令缓冲器。
在发送数据进程中,发送死令将覆盖缓冲器中等待发送的字符,要求CPU必需等TxRDY=1时才能输出命令指令。
(4) 8251同步方式接收时除设置许诺接收外,必需指定进入搜索方式,且使犯错标志复位。
(5)程序指定的字符长度小于8位时,有效数据是右满的。
数据写入8251,不用的位是任意的;从8251读数据,不用的位是0。
(6)注意8251状态位的TxRDY与输出引脚TxRDY的区别。
