塑料成型工艺及模具设计复习过程

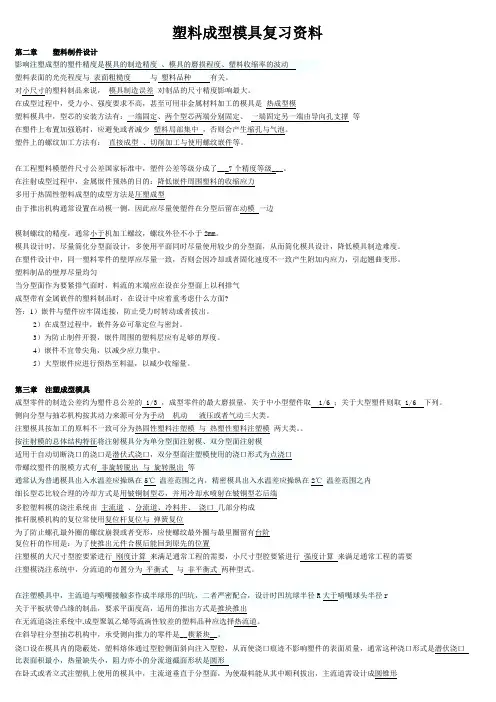

塑料成型模具复习资料第二章塑料制件设计塑料表面的光亮程度与表面粗糙度与塑料品种有关。

对小尺寸的塑料制品来说，模具制造误差对制品的尺寸精度影响最大。

在成型过程中，受力小、强度要求不高，甚至可用非金属材料加工的模具是热成型模塑料模具中，型芯的安装方法有：一端固定、两个型芯两端分别固定、一端固定另一端由导向孔支撑等在塑件上布置加强筋时，应避免或者减少塑料局部集中，否则会产生缩孔与气泡。

塑件上的螺纹加工方法有：直接成型、切削加工与使用螺纹嵌件等。

在工程塑料模塑件尺寸公差国家标准中，塑件公差等级分成了___7个精度等级___。

在注射成型过程中，金属嵌件预热的目的：降低嵌件周围塑料的收缩应力多用于热固性塑料成型的成型方法是圧塑成型由于推出机构通常设置在动模一侧，因此应尽量使塑件在分型后留在动模一边模制螺纹的精度，通常小于机加工螺纹，螺纹外径不小于2mm。

模具设计时，尽量简化分型面设计，多使用平面同时尽量使用较少的分型面，从而简化模具设计，降低模具制造难度。

在塑件设计中，同一塑料零件的壁厚应尽量一致，否则会因冷却或者固化速度不一致产生附加内应力，引起翘曲变形。

塑料制品的壁厚尽量均匀当分型面作为要紧排气面时，料流的末端应在设在分型面上以利排气成型带有金属嵌件的塑料制品时，在设计中应着重考虑什么方面?答：1）嵌件与塑件应牢固连接，防止受力时转动或者拔出。

2）在成型过程中，嵌件务必可靠定位与密封。

3）为防止制件开裂，嵌件周围的塑料层应有足够的厚度。

4）嵌件不宜带尖角，以减少应力集中。

5）大型嵌件应进行预热至料温，以减少收缩量。

第三章注塑成型模具成型零件的制造公差约为塑件总公差的 1/3 ，成型零件的最大磨损量，关于中小型塑件取 1/6 ；关于大型塑件则取 1/6 下列。

侧向分型与抽芯机构按其动力来源可分为手动机动液压或者气动三大类。

注塑模具按加工的原料不一致可分为热固性塑料注塑模与热塑性塑料注塑模两大类。

适用于自动切断浇口的浇口是潜伏式浇口，双分型面注塑模使用的浇口形式为点浇口带螺纹塑件的脱模方式有非旋转脱出与旋转脱出等细长型芯比较合理的冷却方式是用铍铜制型芯，并用冷却水喷射在铍铜型芯后端多腔塑料模的浇注系统由主流道、分流道、冷料井、浇口几部分构成推杆脱模机构的复位常使用复位杆复位与弹簧复位为了防止螺孔最外圈的螺纹崩裂或者变形，应使螺纹最外圈与最里圈留有台阶复位杆的作用是：为了使推出元件合模后能回到原先的位置注塑模的大尺寸型腔要紧进行刚度计算来满足通常工程的需要，小尺寸型腔要紧进行强度计算来满足通常工程的需要注塑模浇注系统中，分流道的布置分为平衡式与非平衡式两种型式。

JSZ024-1广东省高级技工学校教案本授课日期：2009年09月~2010年01月课程名称:《塑料成型工艺与模具设计》（上册）授课班级：高模33、34班授课教师：汪立胜课题：§1 绪论【组织教学】【讲授新课】§1 绪论一、塑料成型在塑料工业中的地位（一）塑料工业的生产过程塑料工业包含塑料生产和塑料制品生产两个系统。

（二）塑料制品生产及塑料成型的重要性1、塑料制品生产的组成（1）预处理;（2）塑料的成型；（3）机械加工；（4）修饰;（5）装配。

2、模塑成型的种类(1）注塑成型；(2）压制成型；（3）压铸成型；(4）中空吹塑成型；（5)挤出成型；（6）喷射成型等.二、四大工业材料1、钢材2、木材(纤维素类）3、水泥（硅酸盐类）4、塑料三、塑料与金属材料相比较，有以下的优点1、质轻（密度小）2、比强度、比刚度高3、耐腐蚀4、绝缘性好5、易着色6、制品可加工成任意形状（易成型加工）7、生产率高，价格低,应用广泛四、塑料模塑成型技术的发展动向（一）要加深工艺理论的研究；（二）要实现成型设备和模具生产的高效率、自动化；（三)模具要向超大型、微型、高精度方向发展；(四）要发展高寿命和简易经济模具；（五）模具制造先进设备及先进工艺；（六)要实现模具的标准化与专业化生产；(七）要发展和应用模具CAD/CAM/CAE技术。

CAD-——-——- Computer Aided Design (计算机辅助设计)CAM-—----—Computer Aided Manufacture （计算机辅助制造）CAE—-—-—-—Computer Aided Engineering (计算机辅助工程）五、模具的定义用特定的外形去成型具有特定形状、尺寸、大小的制品的工具称之为模具。

六、模具工业在国民经济中的重要性1、模具是“效益放大器”。

2、美国工业界认为:模具工业是美国工业的基石。

3、日本:模具是促进社会繁荣富裕的动力。

《塑料成型工艺与模具设计》(上册)电子教案完全版第一章：塑料成型工艺概述1.1 塑料成型的基本概念塑料的定义与特性塑料成型的定义与分类1.2 塑料成型工艺流程制品设计模具设计成型设备选择成型工艺参数设定1.3 塑料成型工艺的特点及应用不同塑料的成型特点常见塑料成型工艺的应用领域第二章：塑料材料的性质与选择2.1 塑料的基本性质物理性质化学性质电性能2.2 塑料的成型性能流动性能热性能收缩与翘曲性能2.3 塑料材料的选择塑料选材原则常见塑料材料介绍第三章：塑料成型设备3.1 塑料成型设备分类注射成型机挤出成型机压制成型机吹塑成型机3.2 主要成型设备的工作原理与结构注射成型机的工作原理与结构挤出成型机的工作原理与结构3.3 塑料成型设备的选择与使用设备选择的考虑因素设备的使用与维护第四章：塑料成型模具设计基础4.1 模具的基本结构与分类冷模具热模具4.2 模具设计的基本原则与步骤模具设计的原则模具设计的步骤4.3 模具设计中的关键因素模具尺寸与精度模具的材料与热处理模具的冷却与加热第五章：塑料成型工艺参数设定与调整5.1 成型工艺参数的定义与作用温度压力速度时间5.2 工艺参数的设定与调整方法实验法经验法计算机模拟法5.3 工艺参数的优化与控制工艺参数优化的目的与方法工艺参数的控制与调整技巧第六章：塑料注射成型工艺6.1 注射成型工艺流程注射成型工艺的基本步骤模具的加热和冷却注射成型周期6.2 注射成型参数设定与调整注射压力注射速度模具温度保压时间和冷却时间6.3 常见注射成型问题及解决方案产品变形和翘曲气泡和杂质产品尺寸不准确第七章：塑料挤出成型工艺7.1 挤出成型工艺流程挤出成型工艺的基本步骤挤出机的选择与调整挤出成型参数设定7.2 挤出成型设备与模具挤出成型设备的结构与工作原理挤出成型模具的设计要点7.3 常见挤出成型问题及解决方案产品厚度不均匀表面质量问题产品的强度和韧性不足第八章：塑料压制成型工艺8.1 压制成型工艺流程压制成型工艺的基本步骤压制成型机的选择与调整压制成型参数设定8.2 压制成型模具设计要点压制成型模具的结构与分类模具设计中的关键因素8.3 常见压制成型问题及解决方案产品开裂和变形产品尺寸不准确表面质量问题第九章：塑料吹塑成型工艺9.1 吹塑成型工艺流程吹塑成型工艺的基本步骤吹塑成型机的选择与调整吹塑成型参数设定9.2 吹塑成型设备与模具吹塑成型设备的结构与工作原理吹塑成型模具的设计要点9.3 常见吹塑成型问题及解决方案产品变形和翘曲气泡和杂质产品尺寸不准确第十章：塑料成型工艺的优化与控制10.1 成型工艺的优化方法实验法经验法计算机模拟法10.2 成型工艺的控制技巧工艺参数的实时监测工艺参数的调整技巧10.3 成型工艺的持续改进生产过程中的问题分析与解决新技术和新工艺的应用重点和难点解析重点环节1：塑料的基本性质、成型性能及选材原则解析：了解塑料的基本性质和成型性能对于选择合适的塑料材料进行成型加工至关重要。

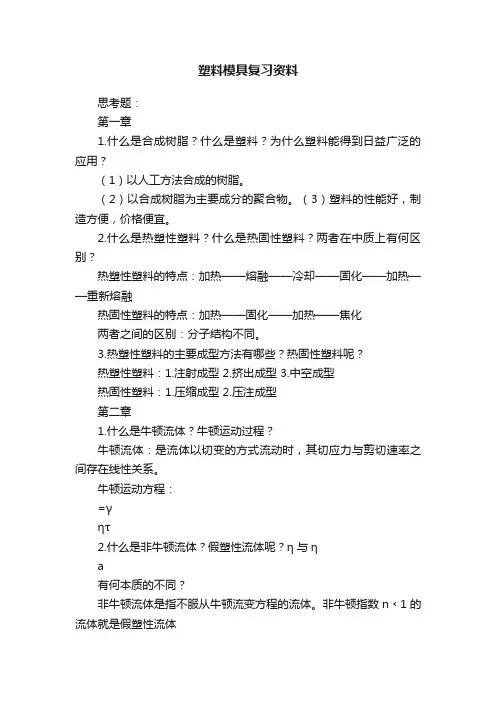

塑料模具复习资料思考题：第一章1.什么是合成树脂？什么是塑料？为什么塑料能得到日益广泛的应用？（1）以人工方法合成的树脂。

（2）以合成树脂为主要成分的聚合物。

（3）塑料的性能好，制造方便，价格便宜。

2.什么是热塑性塑料？什么是热固性塑料？两者在中质上有何区别？热塑性塑料的特点：加热——熔融——冷却——固化——加热——重新熔融热固性塑料的特点：加热——固化——加热——焦化两者之间的区别：分子结构不同。

3.热塑性塑料的主要成型方法有哪些？热固性塑料呢？热塑性塑料：1.注射成型 2.挤出成型 3.中空成型热固性塑料：1.压缩成型 2.压注成型第二章1.什么是牛顿流体？牛顿运动过程？牛顿流体：是流体以切变的方式流动时，其切应力与剪切速率之间存在线性关系。

牛顿运动方程：=γητ2.什么是非牛顿流体？假塑性流体呢？η与ηa有何本质的不同？非牛顿流体是指不服从牛顿流变方程的流体。

非牛顿指数n﹤1的流体就是假塑性流体η与ηa的区别：η为粘度系数，为常数，ηa为表观粘度，为变量。

3.聚合物熔体的粘度随剪切速率的变化对塑料成型有何指导意义?用小截面洗口可提高熔体的剪切速率，降低表观粘度，提高流动性。

第三章1.设计塑件时为何要同时满足使用要求和结构工艺性？满足塑件的要求是为了保证塑件的使用性能，满足结构工艺是为了保证塑件的成型性能。

2.影响塑件尺寸精度的主要因素是哪些？（1）塑料的收缩率（2）模具成型零件的磨损量（3）模具成型零件的加工误差3.塑件上为何要设脱模斜度？其大小与哪些因素有关？设计脱模斜度是为了使塑件能顺利离开模具。

脱模斜度设置大小的因素:与塑件品种，塑料收缩率，塑件壁厚和塑件结构有关。

4.塑件壁厚过厚过薄会出现哪些缺陷？怎么样解决？塑件过薄易产生浇不足缺陷，过厚会因收缩率过大而产生变形。

解决方法：1.过厚：降低厚度，增加肋板。

2.过薄：适当增厚第四章1.为何塑件的收缩率称为成形收缩率？怎样选择收缩率？塑件的收缩与塑料性质，塑件结构和成型条件有关。

塑料成型工艺与模具设计《塑料成型工艺及模具设计》1学习与复习思考题绪论1．塑料的概念塑料是一种以合成或者天然的高分子化合物为要紧成分，加入或者不加入填料与添加剂等辅助成分，经加工而形成塑性的材料，或者固化交联形成刚性的材料。

2．现代工业生产中的四大工业材料是什么。

钢铁、木材、高分子材料、无机盐材料3．现代工业生产中的三大高分子材料是什么？橡胶、塑料、化学纤维塑料成型基础聚合物的分子结构与热力学性能1．树脂与塑料有什么区别塑料的要紧成分是树脂（高分子聚合物）。

2．高分子的化学结构构成。

高分子聚合物：由成千上万的原子，要紧以共价键相连接起来的大分子构成的化合物。

3．聚合物分子链结构分为哪两大类，它们的性质有何不一致。

线型聚合物——热塑性塑料体型聚合物——热固性塑料1.线型聚合物的物理特性：具有弹性与塑性，在适当的溶剂中能够溶解，当温度升高时则软化至熔化状态而流淌，且这种特性在聚合物成型前、成型后都存在，因而能够反复成型。

2.体型聚合物的物理特性：脆性大、弹性较高与塑性很低，成型前是可溶与可熔的，而一经硬化(化学交联反应)，就成为不溶不熔的固体，即使在再高的温度下(甚至被烧焦碳化)也不可能软化。

4．聚合物的聚集态结构分为哪两大类，它们的性质有何不一致。

1无定形聚合物的结构：其分子排列是杂乱无章的、相互穿插交缠的。

但在电子显微镜下观察，发现无定形聚合物的质点排列不是完全无序的，而是大距离范围内无序，小距离范围内有序，即“远程无序，近程有序”。

2体型聚合物：由于分子链间存在大量交联，分子链难以作有序排列，因此绝大部分是无定形聚合物。

5．无定性聚合物的三种物理状态，与四个对应的温度，对我们在使用与成型塑料制品时有何指导意义。

三种物理状态1.玻璃态：温度较低(低于θg温度)时，曲线基本上是水平的，变形程度小而且是可逆流的，但弹性模量较高，聚合物处于一种刚性状态，表现为玻璃态。

物体受力变形符合虎克定律，应变与应力成正比。

第 0 章塑料成型工艺及塑料制件的结构工艺性填空1.注射模塑工艺包括成型前的准备、注射、后处理等工作。

2.注射模塑过程需要需要控制的压力有塑化压力和注射压力。

3.注射时，模具型腔充满之后，需要一定的保压时间。

4.产生内应力的一个重要因素是注射及补料时的剪切应力。

5.根据塑料的特性和使用要求，塑件需进行后处理，常进行退火和调试处理。

6.内应力易导致制品开裂和翘曲、弯曲、扭曲等变形，使不能获得合格制品。

7.塑料在一定温度与压力下充满型腔的能力称为流动性。

8.在注射成型中应控制合理的温度，即控制料筒、喷嘴和模具温度。

9.制品脱模后在推杆顶出位置和制品的相应外表面上辉出现发白现象，此称为应力发白。

10.注射成型是熔体充型与冷却过程可分为充模、压实、倒流和冻结冷却四个阶段。

11.注射模塑成型完整的注射过程包括加料、塑化、注射、保压、冷却和脱模。

12.注射模塑工艺的条件是压力、温度和时间。

13.注塑机在注射成型前，当注塑机料筒中残存塑料与将要使用的塑料不同或颜色不同时，要进行清洗料筒。

清洗的方法有换料清洗和清洗剂清洗。

备上的安装方式为移动式模具、固定式模具、半固定式模具；按型腔数目分为单型腔模具、多型腔模具。

14.塑件的形状应利于其脱出模具，塑件测向应尽量避免设置凹凸结构或侧孔。

15.多数塑料的弹性模量和强度较低，受力时容易变形和破坏。

16.设计底部的加强筋的高度应至少低于支撑面0.5mm。

17.塑料制品的总体尺寸主要受到塑料流动性的限制。

18.在表面质量要求中，除了表面粗糙度的要求外，对于表面光泽性、色彩均匀性、云纹、冷疤、表面缩陷程度、熔结痕、毛刺、拼接缝及推杆痕迹等缺陷均应提出明确的要求。

1.问答1.阐述螺杆式注射机注射成型原理。

答：螺杆式注射机注射成型原理如下：颗粒状或粉状塑料经料斗加入到外部安装有电加热圈的料筒内，颗粒状或粉状的塑料在螺杆的作用下边塑料化边向前移动，欲塑着的塑料在转动螺杆作用下通过其螺旋槽输送至料筒前端的喷嘴附近；螺杆的转动使塑料进一步塑化，料温在剪切摩檫热的作用下进一步提高，塑料得以均匀塑化。

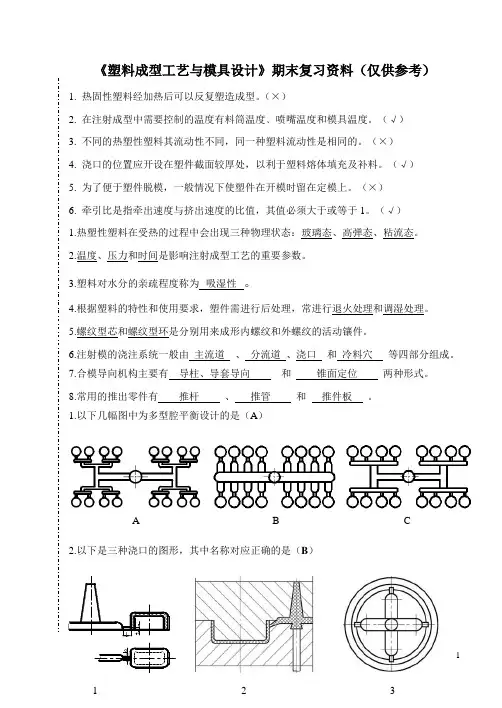

1 《塑料成型工艺与模具设计》期末复习资料（仅供参考）1. 热固性塑料经加热后可以反复塑造成型。

（×）2. 在注射成型中需要控制的温度有料筒温度﹑喷嘴温度和模具温度。

（√）3. 不同的热塑性塑料其流动性不同，同一种塑料流动性是相同的。

（×）4. 浇口的位置应开设在塑件截面较厚处，以利于塑料熔体填充及补料。

（√）5. 为了便于塑件脱模，一般情况下使塑件在开模时留在定模上。

（×）6. 牵引比是指牵出速度与挤出速度的比值，其值必须大于或等于1。

（√）1.热塑性塑料在受热的过程中会出现三种物理状态：玻璃态、高弹态、粘流态。

2.温度、压力和时间是影响注射成型工艺的重要参数。

3.塑料对水分的亲疏程度称为 吸湿性 。

4.根据塑料的特性和使用要求，塑件需进行后处理，常进行退火处理和调湿处理。

5.螺纹型芯和螺纹型环是分别用来成形内螺纹和外螺纹的活动镶件。

6.注射模的浇注系统一般由 主流道 、 分流道 、浇口 和 冷料穴 等四部分组成。

7.合模导向机构主要有 导柱、导套导向 和 锥面定位 两种形式。

8.常用的推出零件有 推杆 、 推管 和 推件板 。

1.以下几幅图中为多型腔平衡设计的是（A ）2.以下是三种浇口的图形，其中名称对应正确的是（B ）A 1环形浇口；2侧浇口；3点浇口B 1侧浇口；2潜伏浇口；3轮辐浇口C 1环形浇口；2潜伏浇口；3轮辐浇口3.试分析下图两种分型面的选择对塑件的外观质量的影响（略）1.高分子与低分子的区别？答：高分子与低分子显著区别表现在：（1）一个分子所包含的原子个数，低分子含有几个到几百个，高分子含有几千个到几百万个；（2）相对分子量，低分子的相对分子量从几到几百，高分子的相对分子量从几万到上千万；（3）分子长度，低分子的分子长度很小很小，高分子的分子长度可达到几微米。

2.进行塑件结构工艺性设计时，要遵循的原则有哪些？答：在进行塑件结构工艺性设计时，必须遵循以下原则：（1）在设计塑件时，应考虑原料的成型工艺性，如流动性、收缩率等；（2）在保证使用性能、物理与力学性能、电性能、耐化学腐蚀性能和耐热性能等的前提下，力求结构简单，壁厚均匀，使用方便；（3）在设计塑件时应同时考虑其成型模具的总体结构，使模具型腔易于制造，抽芯和推出机构简单；（4）当设计的塑件外观要求较高时，应先通过造型，而后逐步绘制图样。

塑料成型工艺与模具设计复习题及答案（2019.06）一、判断题1.塑料成型最重要的工艺是温度、压力和时间。

（√）2. 一副塑料模可能有一个或两个分型面，分型面可能是垂直、倾斜或平行于合模方向。

（√）3.塑料的绝缘性能优良,导热性能好。

（×）4.成型零件的磨损是因为塑件与成型零件在脱模过程中的相对摩擦及熔体冲模过程中的冲刷。

（√）5.塑料模的垫块是用来调节模具总高度以适应成型设备上模具安装空间对模具总高度的要求。

（√）6.各种型号的注射机最大开模行程均与模具厚度无关。

（×）7.单腔的热流道常采用延伸式喷嘴。

（√）8.为了便于塑件脱模，一般情况下使塑料在开模时留在定模上。

（×）9.模具上用以取出塑件和浇注系统凝料的可分离的接触表面称为分型面。

（√）10.塑件的表面粗糙度Ra一般为0.8～0.2μm，而模具的表面粗糙度数值要比塑件低1～2级。

（√）11．浇口的位置应开设在塑件截面最厚处，以利于熔体填充及补料。

（√）12.模具在验收时，主要包括模具的性能和成型制件的质量。

（√）13.塑件设计时应尽可能避免侧向凹凸或侧孔。

（√）14.按塑化方式注射机还可分为柱塞式和螺杆式。

（√）15.锥面定位机构适用于成型精度要求高的大型、深腔、薄壁制件。

（√）16.制件在满足使用要求的前提下，尽量减小壁厚。

（√）17.制件成型后尽量不需要再进行机械加工。

（√）18. 注射模主流道一般设计成圆锥形。

（√）19.成型制件外表面零件为凹模，成型零件内表面的零件为型芯。

（√）20.推件板推出机构特点是推出力均匀、力大、运动平稳，制件表面不留推出痕迹。

（√）21.保压的目的是补缩。

（√）二、单项选择题1. 注射成型工艺适用于( C )。

C.主要成型热塑性塑料,某些热固性塑料也可用注射方法成型2. 保压补缩阶段的作用是( D )。

D.补充型腔中塑料的收缩需要3. 注射模的定模部分安装在卧式注射机的( A )上。

塑料成型模具复习题参考答案第一章绪论1、什么叫模具？什么叫塑料模具？模具是利用其本身所特有的形状去成型具有一定形状和尺寸的制品的工具；成型塑料制品的模具叫塑料模具。

2*、对塑料模的要求有哪些？（1）能成型出合格的塑件；（2）自动高效，操作方便；（3）结构合理，制造方便，制模成本低。

3、按成型方法，可将塑料模分为哪几类？有注射模，挤出模，压制模，传递模，吹塑模，真空及压缩空气成型模具等。

第二章塑料制件设计1、设计塑件时，应考虑哪些因素？（1）塑件的使用要求；（2）塑料材料的性能；（3）成型设备的规格参数；（4）成型的工艺条件；（5）模具的结构。

2*、影响塑件尺寸精度的主要因素有哪些？（1）成型零件的制造误差；（2）成型零件的磨损；（3）塑料的收缩率波动；此外，还有模具零件的安装、定位误差及飞边的厚薄变化。

3、塑件的表面粗糙度和模腔的表面粗糙度之间有什么关系？模腔的表面粗糙度应该比塑件的高一级。

4*、对塑件的结构形状有什么要求？塑件的结构形状除满足其使用要求外，还应尽可能使其对应的模具结构简单，以便于模具的加工制造。

5、沿塑件的开模和抽拔方向，为什么应设斜度？斜度值一般为多大？为便于塑件脱模，减少和避免塑件在脱模和抽芯过程中产生划痕、拉毛、变形等缺陷，沿塑件的脱模和抽拔方向应设一定的斜度。

6*、对塑件的壁厚有哪些要求？塑件的壁厚在满足其使用要求的前提下，应尽量薄些，以节省材料，但应满足成型的要求；塑件各处壁厚应尽量均匀。

7、试述加强筋的作用和热塑性塑件加强筋的典型尺寸。

作用：加强，有时可便于料的流动充模。

尺寸：高度不要过大，宽度不超过塑件壁厚，脱模斜角2～5°。

8*、塑件的转角处为什么一般应用圆角过渡？什么情况下不能用圆角过渡？可提高塑件和模具的强度，便于料的流动，有时可便于模具的加工。

在分型面、零件的镶嵌处及使用要求不能用圆角的地方，不要用圆角过渡。

9、设计塑件上的孔时，应注意哪些问题？保证孔周围的强度，孔与孔之间、孔与边壁之间应留一定的距离，受力孔应用加强结构，孔深不要太大。

什么是塑料？塑料是以合成树脂为主要成分，加入适量的添加剂组成的。

塑料的组成？合成树脂 添加剂塑料的分类？按照塑料树脂的大分子类型和特性分类1）热塑性塑料成型过程是物理变化。

热塑性塑料受热可软化或熔融，成型加工后冷却固化，再加热仍可软化，可回收利用。

2）热固性塑料成型过程不仅是物理变化，更主要是化学变化。

热固性塑料成型加工时也可受热软化或熔融，但一旦成型固化后便不能够再次软化，也不可回收利用。

塑料成型模具：是指用于成型具有特定形状和一定尺寸精度塑料制件的一类工具。

在塑件的生产中，先进的成型模具、合理的成型工艺、高效的成型设备是必不可少的三项重要因素。

塑件的成型方法熔体成型将塑料原材料加热至熔点以上，使之处于熔融状态进行成型加工的一种方式。

注射成型、压缩成型、压注成型、挤出成型等均属于该成型方法。

固相成型塑料在熔融温度以下保持固态的一类成型方法。

吹塑成型和真空成型属于此种成型方法。

塑料成型模具的分类：注射模（注塑模）、压缩模（压塑模）、压注模（传递模）、挤出模、中空吹塑成型、模具抽（真空或压缩空气）成型模具（表面粗糙度、塑件的形状设计、斜度设计、壁厚、加强筋的设计、圆角、嵌件）影响塑件尺寸精度的主要因素①模具的制造精度；②塑料收缩率的波动；③模具的磨损程度。

对于小尺寸塑件，模具的制造公差对塑件尺寸精度影响最大；对于大尺寸塑件，收缩率的波动是影响塑件尺寸精度的主要因素。

确定塑件精度等级时在满足使用要求的前提下应尽可能选用低精度。

表面粗糙度1、塑料制件的表面粗糙度决定其表面质量。

塑件的表面粗糙度主要取决于模具型腔表面的粗糙度。

2、一般模具的表面粗糙度值（Ra ）要比塑件的低1~2级，一般型腔的Ra 要低于型芯。

注意：透明制件要求型腔和型芯的Ra 值相同塑件的形状设计模具：尽量不采用侧向抽芯结构塑件：尽可能避免侧向凹凸形状或侧孔原因：提高了模具设计与制造成本，在分型面上留下飞边斜度设计1、原因为了减小塑件内外表面的脱模阻力，便于从成型零件上顺利脱出塑件。

2022-塑料模具设计-复习提纲和答案塑料模具设计---复习提纲考试题型：填空（20分）、选择（20分）、判断（10）、简答（35）、图形题（15分）第一章概论1.利用模具生产制件的优点。

效率高,质量好,切削少,节约能源和原材料,成本低2.塑料制品生产中，必不可少的三项重要因素。

在塑料制品的生产中，合理的加工工艺、高效的设备、先进的模具是必不可少的三项重要因素。

2.塑料成型模具的分类。

3.塑料模具、注塑成型模具、挤塑成型模具的概念。

塑料成型模具：是将塑料材料成型为具有一定形状和尺寸的塑料制品的专用工具，简称塑料模具将塑料加在注射机的加热料筒内，塑料受热熔融后，在注射机的螺杆或活塞的作用下，经喷嘴和模具的浇注系统进入模具型腔，塑料在模具型腔内固化定型,此过程称为注射成型。

注射成型所用模具称为注塑成型模具。

在挤塑机螺杆的推动下，使粘流状态的塑料在高温高压下通过具有特定断面形状的机头与口模，然后连续进入温度较低的定型模，塑料在定型模中固化，生产出具有所需断面形状的连续型材，该成型方法称作挤塑成型。

所用模具为挤塑成型模具。

第二章塑料制件设计1.塑件尺寸标注：孔类、轴类、中心距类塑料制品的标注对孔类尺寸采用基孔制：以表中数值冠以(+)号对轴类尺寸采用基轴制：以表中数值冠以(-)号对于中心距以表中数值之半冠以（±)号2.塑件的形状设计---便于模塑、便于脱出3.塑件壁厚的设计原则。

①塑件壁厚的最小尺寸应满足以下要求：具有足够的刚度和强度，能经受脱模机构的冲击，装载时能承受紧固力。

②一般而言，在满足使用要求的前提下，制件壁厚应尽量取小些。

③同一塑件的壁厚应尽可能均匀一致，否则会导致各部分冷却固化收缩不均匀，使塑件产生气孔、裂纹及变形等缺陷，并导致内应力集中。

4.增加刚性，减小塑件变形的结构设计有？1、加强筋作用①增加制品强度、避免制品翘曲变形；②沿料流方向的加强筋可降低塑料的充模阻力。

（a）因壁厚不均而产生的缩孔（b）加强筋方向的改变可降低熔体的充模阻力，也避免了可能产生的翘曲变形。

一、填空1.制备合成树脂的方法有加聚反应和缩聚反应两种。

2.塑料制件生产的完整工序顺序为干燥、塑化、成型、冷却、脱模等，这一顺序不容颠倒。

3.塑料成型方法的种类很多，有压缩成型、压注成型、注射成型等。

4.分子定向会导致塑件力学性能的各向异性，顺着分子定向的方向上的机械强度总是大于与其垂直方向上的强度。

5.塑料一般是由高分子合成树脂和添加剂组成。

6.根据塑料的成份不同可以分为热塑性和热固性塑料。

7.塑料的主要成份有树脂、填充剂、增塑剂、稳定剂、润滑剂和着色剂等。

8.塑料的填充剂有机填料和无机填料。

其形状有粉状、纤维状和片状等。

9.塑料中的添加剂之一的稳定剂按其作用分为热稳定剂、光稳定剂和抗氧化剂。

10.根据塑料成型需要，工业上用于成型的塑料有粉料、粒料、溶液、和分散体等物料。

11.塑料按合成树脂的分子结构及热性能可分为热塑性塑料和热固性塑料两种。

12.塑料按性能及用途可分为通用塑料、特殊塑料、工程塑料。

13.塑料的性能包括使用性能和工艺性能，使用性能体现塑料的使用价值，工艺性能体现了塑料的成型特性。

14.塑料的使用性能包括：密度小、比强度和比刚度高、化学稳定性好、粘结性好、成型和着色性好等。

15.热固性塑料的工艺性能有：收缩性、流动性、比体积与压缩率、水分及挥发物含量、固化特性。

16.挤出成型时，在挤出过程中，塑料加压方式有连续加压和间断加压两种，因此，挤出成型工艺可分为连续和间间歇两种。

17.在挤出模塑中，塑件的形状和尺寸基本上取决于挤出机头和定型模。

18.中空吹塑根据成型方法可分为挤出吹塑中空成型、注射吹塑中空成型、注射延伸吹塑中空成型、多层吹塑中空成型、片材吹塑中空成型等五种。

19.泡沬塑料制件的成型方式有压制成型和低压发泡注射成型两种，生产泡沬塑料的方法可分为：机械法、物力法和化学法，按气孔结构不同泡沬塑料可分为开孔和闭孔，按塑料软硬程度不同可分为软质泡沫塑料和硬质泡沬塑料。

20.注射模塑工艺包括成型前的准备、注射过程、制品的后处理等工作。
