高频电路原理与分析期末复习资料陈皓编10级通信工程2012年12月1.单调谐放大电路中,以LC 并联谐振回路为负载,若谐振频率f 0=10.7MH Z,C Σ= 50pF ,BW 0.7=150kH Z ,求回路的电感L 和Q e 。
如将通频带展宽为300kH Z ,应在回路两端并接一个多大的电阻?解:(1)求L 和Q e(H )= 4.43μH(2)电阻并联前回路的总电导为47.1(μS )电阻并联后的总电导为94.2(μS )因故并接的电阻为2.图示为波段内调谐用的并联振荡回路,可变电容 C 的变化范围为 12~260pF ,Ct 为微调电容,要求此回路的调谐范围为 535~1605 kHz ,求回路电感L 和C t 的值,并要求C 的最大和最小值与波段的最低和最高频率对应。
题2图12min 12max ,1122(1210)1122(26010)33根据已知条件,可以得出:回路总电容为因此可以得到以下方程组16051053510t t t C C C LC L C LC L C ππππ∑--=+⎧⨯==⎪⨯+⎪⎨⎪⨯==⎪⨯+⎩3.在三级相同的单调谐放大器中,中心频率为465kH Z,每个回路的Q e=40,试问总的通频带等于多少?如果要使总的通频带为10kH Z ,则允许最大的Q e 为多少? 解:(1)总的通频带为103465210.51 5.928()40e z ef Q kH Q =-≈⨯= (2)每个回路允许最大的Q e 为103465210.5123.710e ef Q Q =-≈⨯=1212121212121232260102601091210121082601091210260108101981253510260190.3175-1261605,535()()10103149423435ttt tt t C C C C C C pF L mH π-------⨯+⨯+==⨯+⨯+=⨯-⨯⨯-=⨯==⨯⨯+⨯=≈4.图示为一电容抽头的并联振荡回路。

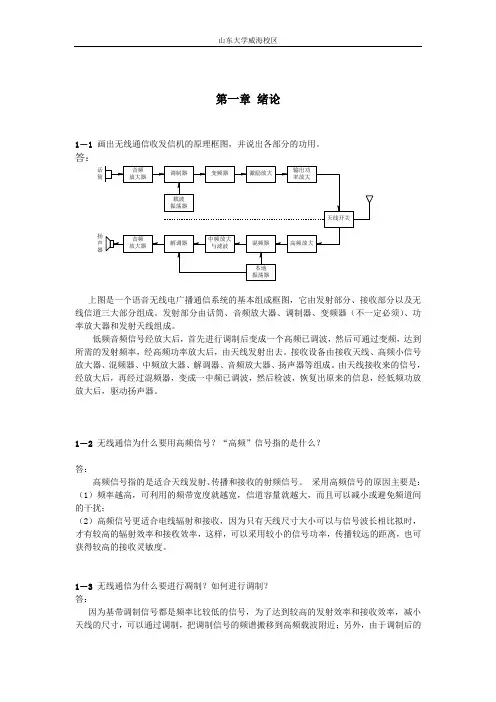

高频电路原理与分析第五版课后习题答案曾兴雯刘乃安陈健付卫红编[日期]NEUQ西安电子科技大学出版社第一章 绪论1-1 画出无线通信收发信机的原理框图,并说出各部分的功用。
答:上图是一个语音无线电广播通信系统的基本组成框图,它由发射部分、接收部分以及无线信道三大部分组成。
发射部分由话筒、音频放大器、调制器、变频器(不一定必须)、功率放大器和发射天线组成。
低频音频信号经放大后,首先进行调制后变成一个高频已调波,然后可通过变频,达到所需的发射频率,经高频功率放大后,由天线发射出去。
接收设备由接收天线、高频小信号放大器、混频器、中频放大器、解调器、音频放大器、扬声器等组成。
由天线接收来的信号,经放大后,再经过混频器,变成一中频已调波,然后检波,恢复出原来的信息,经低频功放放大后,驱动扬声器。
1-2 无线通信为什么要用高频信号?“高频”信号指的是什么? 答:高频信号指的是适合天线发射、传播和接收的射频信号。
采用高频信号的原因主要是: (1)频率越高,可利用的频带宽度就越宽,信道容量就越大,而且可以减小或避免频道间的干扰;(2)高频信号更适合电线辐射和接收,因为只有天线尺寸大小可以与信号波长相比拟时,才有较高的辐射效率和接收效率,这样,可以采用较小的信号功率,传播较远的距离,也可获得较高的接收灵敏度。
1-3 无线通信为什么要进行凋制?如何进行调制? 答:因为基带调制信号都是频率比较低的信号,为了达到较高的发射效率和接收效率,减小天线的尺寸,可以通过调制,把调制信号的频谱搬移到高频载波附近;另外,由于调制后的音频放大器调制器激励放大输出功率放大载波振荡器天线开关高频放大混频器中频放大与滤波解调器音频放大器话筒本地振荡器扬声器变频器信号是高频信号,所以也提高了信道利用率,实现了信道复用。
调制方式有模拟调调制和数字调制。
在模拟调制中,用调制信号去控制高频载波的某个参数。
在调幅方式中,AM 普通调幅、抑制载波的双边带调幅(DSB )、单边带调幅(SSB )、残留单边带调幅(VSSB );在调频方式中,有调频(FM )和调相(PM )。
高频电路原理与分析
高频电路原理与分析是研究电路在高频信号下的特性和行为的学科领域。
在高频电路中,频率通常在百万至数十亿赫兹之间,因此电路的特性与低频电路有所不同。
在高频电路中,传输线上的传输特性变得非常重要。
传输线起源于电源,传输信号通过线路中的传导和辐射效应来传输。
传输线的阻抗、电容和电感等参数会对信号的传输和反射产生影响,因此需要详细进行分析和计算。
另一个重要的高频电路元件是电容。
在高频下,电容的等效电阻通常比较小,电容分布及与其他元件的耦合效应需要被考虑。
电感元件在高频电路中也起到重要的作用,它们可以提供滤波和频率选择的功能。
在高频电路分析中,频率响应是一个重要的指标。
频率响应可以通过幅频特性和相频特性来表示,用于分析电路对不同频率的响应情况。
幅频特性描述了信号在不同频率下的衰减和放大情况,相频特性描述了信号在通过电路时相位变化的情况。
由于高频电路中信号的频率很高,信号的传输和响应速度也很快。
因此,电路中的传输延迟、功率损耗和噪声等问题需要进行仔细分析和设计。
总之,高频电路原理与分析是一门深入研究电路在高频信号下行为的学科,涉及到传输线、电容、电感等元件的特性分析,
频率响应的计算与分析等内容。
这些知识对于设计和优化高频电路都具有重要意义。
高频电路原理与分析
实验报告
专业电子信息科学与技术
班级20 级电子二班
学号
姓名
同组人
实验名称混频器实验、中频放大器实验
20xx年6 月8 日
目录
一、实验目的 (1)
二、原理说明 (1)
三、实验设备 (1)
四、实验内容 (2)
五、实验注意事项 (2)
六、实验心得及体会 (2)
一、实验目的
1.了解三极管混频器和集成混频器的基本工作原理,掌握用MC1496来实现混频的方法。
2.了解混频器的寄生干扰。
3.熟悉电子元器件和高频电子线路实验系统;
4.了解中频放大器的作用、要求及工作原理;
5.掌握中频放大器的测试方法。
二、实验设备
集成乘法器混频模块、集体三极管混频模块、LC振荡器与集体振荡器模块、试验箱、电源、中频放大器模块。
三、实验内容
1.中频频率观测
(1)晶体三极管混频器
当改变高频信号源频率时,输出中频5TP03波形变化为先增大后减小。
(2)集成乘法器混频器
当改变高频信号源的频率时,输出中频9TP04的波形变化为先增大后减小。
2中频放大器输入输出波形观察及放大倍数测量
调整7W02,使中放输出幅度最大且不失真,记下此时的幅度大小为4.52V,然后测量中放此时的输入幅度,即可计算出中放的电压放大倍数。
电压放大倍数计算得w=4.52/0.15=30.1。
实验图如下:。
高频电路原理与分析课后答案1. 高频电路原理与分析课后答案1.1 天线理论与设计1. 解析1:a.根据阻抗匹配的原理,为了使输入阻抗和输出阻抗匹配,应该选择与传输线特性阻抗相等的阻抗。
所以,传输线的特性阻抗应该为70 Ω。
b.由于50 Ω的传输线与70 Ω的传输线阻抗不匹配,会导致信号的反射。
为了减小信号反射,应该在两条传输线之间使用阻抗匹配网络。
2. 解析2:a.在阻抗为50 Ω的传输线上,可以利用阻抗变换器将阻抗变换为70 Ω。
阻抗变换器可以使用L型和T型阻抗变换电路进行设计。
b.在阻抗为70 Ω的传输线上,可以直接连接到负载。
1.2 放大器设计1. 解析1:a.增益-带宽积(Gain-Bandwidth Product,GBW)是放大器在特定增益下的工作带宽。
GBW的计算公式为:GBW = 增益 ×带宽。
b.带宽指的是放大器能够正常工作的频率范围。
带宽越大,放大器能够处理的频率范围也就越广。
2. 解析2:a.为了提高放大器的频率响应,可以采用多级放大器的结构。
多级放大器可以提高总体的增益,并且使得带宽更宽。
b.使用电容耦合来连接各级放大器可以实现不同级之间的匹配,同时还可以阻隔直流偏置。
1.3 混频器理论与设计1. 解析1:a.混频器是一种用来将两个不同频率信号进行混合的电路。
混频器的输入包括一个本地振荡器信号和一个射频信号,输出为信号频率的和与差。
b.混频器的原理是利用非线性元件的非线性特性,将两个信号进行数学运算,得到新的频率成分。
2. 解析2:a.混频器的输出频率可以通过计算射频信号频率与本地振荡器的频率之差获得。
b.混频器的选择应该根据应用的频率范围和要求来确定。
常用的混频器包括平衡混频器、非平衡混频器和集成混频器等。
1.4 射频滤波器设计1. 解析1:a.射频滤波器是一种用于滤除特定频率范围的电子设备。
不同的射频滤波器有不同的频率响应特性,如带通滤波器、带阻滤波器和陷波滤波器等。
高频电路原理与分析高频电路是指工作频率在几十千赫至数百兆赫之间的电路,它在现代通信、雷达、无线电、微波等领域有着广泛的应用。
高频电路的设计和分析需要深入理解其原理和特性,本文将从高频电路的基本原理入手,对其进行深入的分析和探讨。
首先,高频电路的特点是频率高、波长短,因此电路中的电感、电容等元件的特性会有所不同。
在高频电路中,电感的自感和互感会对电路的性能产生显著影响,因此需要对电感的特性进行深入的分析。
同时,高频电路中的电容也需要特别注意,因为电容在高频下会产生电感和电阻,这些特性会对电路的稳定性和性能产生影响。
其次,对于高频电路的分析,需要考虑传输线理论的应用。
传输线在高频电路中起着至关重要的作用,它可以有效地传输高频信号,并且能够减小信号的衰减和失真。
因此,对传输线的特性和参数进行准确的分析,对于设计高频电路至关重要。
另外,高频电路中的放大器设计也是一个重要的方面。
在高频电路中,放大器的设计需要考虑到频率响应、噪声系数、稳定性等因素,因此对于放大器的分析和设计是高频电路中的关键问题之一。
在高频电路中,滤波器的设计也是一个重要的方面。
滤波器可以对信号进行频率的选择性处理,因此在高频电路的设计中,滤波器的选择和设计需要特别注意。
最后,对于高频电路的分析和设计,需要充分考虑电路中的各种非线性效应。
在高频电路中,非线性效应会对电路的性能产生显著影响,因此需要对非线性效应进行深入的分析和研究。
综上所述,高频电路的原理与分析涉及到电感、电容、传输线、放大器、滤波器、非线性效应等多个方面,需要系统地进行深入研究和分析。
只有深入理解高频电路的原理和特性,才能够设计出稳定性能优异的高频电路。
希望本文对高频电路的原理与分析能够给读者带来一些帮助,谢谢!(字数,701)。
高频电原理高频电原理是指在高频电路中所涉及的电磁场理论、高频电路特性、高频电磁波传播等相关原理。
在现代电子技术中,高频电原理是一个非常重要的领域,它涉及到无线通信、雷达、微波炉、医学成像等诸多领域。
本文将从高频电路的基本原理、高频电磁场特性以及高频电磁波传播等方面进行介绍。
首先,高频电路的基本原理是指在高频电路中,电流和电压的变化频率非常高,一般在兆赫兹以上。
由于高频信号的特性,传统的电路理论在高频电路中并不适用,因此需要借助于电磁场理论和传输线理论来进行分析和设计。
高频电路的特点是传输线理论的应用,因此在高频电路设计中,需要考虑传输线的特性和电磁场的耦合效应。
其次,高频电磁场特性是指在高频电路中,电磁场的传播和辐射特性。
在高频电磁场中,电磁波的传播速度非常快,而且会受到传输线、天线、介质等因素的影响。
因此,高频电磁场的特性分析需要考虑电磁波的传播模式、辐射模式以及与传输线、天线等器件的耦合效应。
最后,高频电磁波传播是指在高频电路中,电磁波的传播和接收过程。
在高频电磁波传播中,需要考虑传输线、天线、介质等因素对电磁波的影响,以及电磁波的辐射、接收和解调等过程。
在高频电磁波传播过程中,需要考虑传输线的阻抗匹配、天线的辐射效率、介质的损耗等因素,以保证高频信号的传输质量和稳定性。
综上所述,高频电原理涉及到电磁场理论、高频电路特性、高频电磁波传播等多个方面。
在现代电子技术中,高频电原理的研究和应用对于无线通信、雷达、微波炉、医学成像等领域具有重要意义。
因此,深入理解和掌握高频电原理对于电子工程师和通信工程师来说是非常重要的。
希望本文的介绍能够帮助读者更好地理解和应用高频电原理。
高频电路原理高频电路原理是电子工程领域中的重要内容之一,主要研究高频电路的基本原理、设计方法、分析技巧以及应用等方面。
随着无线通信和雷达技术的发展,高频电路的应用越来越广泛。
本文将从高频电路的基本原理、设计方法和典型应用等方面进行介绍。
高频电路的基本原理高频电路是指频率高于几十千赫兹的电路,其特点是电路元件尺寸小、电路板布局复杂、信号传输速度快等。
因此,高频电路的设计和实现需要掌握一些基本原理。
首先是传输线理论。
高频信号在传输过程中会出现反射、耦合等现象,传输线理论可以用来描述这些现象。
传输线理论主要包括特性阻抗、传输线长度、反射系数、驻波比等概念,掌握这些概念对于高频电路的设计和分析非常重要。
其次是射频放大器的设计。
射频放大器是高频电路中最常见的电路之一,其主要作用是将输入信号放大到一定的电平。
射频放大器的设计需要考虑增益、稳定性、噪声系数等因素。
其中,稳定性是射频放大器设计中最为重要的因素之一,稳定性差的射频放大器会出现自激振荡等问题。
最后是滤波器设计。
滤波器是高频电路中常用的电路之一,其主要作用是将信号中的某些频率成分滤掉或保留下来。
滤波器的设计需要考虑通带、阻带、截止频率等因素。
对于一些需要频率选择的应用,如收音机、电视机等,滤波器的设计尤为重要。
高频电路的设计方法高频电路的设计方法包括仿真和实验两种方法。
仿真是在计算机上对电路进行仿真分析,可以快速得到电路性能参数,但是不同仿真软件对电路性能参数的计算结果可能存在差异。
实验是在实际电路中对电路进行测试,可以得到更加准确的电路性能参数,但需要耗费大量时间和成本。
在高频电路的仿真中,常用的软件有ADS、CST、HFSS等。
这些软件可以进行电磁场仿真、电路仿真、参数优化等。
其中,ADS是一款常用的射频电路仿真软件,它可以进行电路仿真、系统仿真、EM仿真等,被广泛应用于射频电路设计中。
在高频电路的实验中,需要使用一些特殊的测试仪器,如网络分析仪、频谱分析仪、信号源等。
