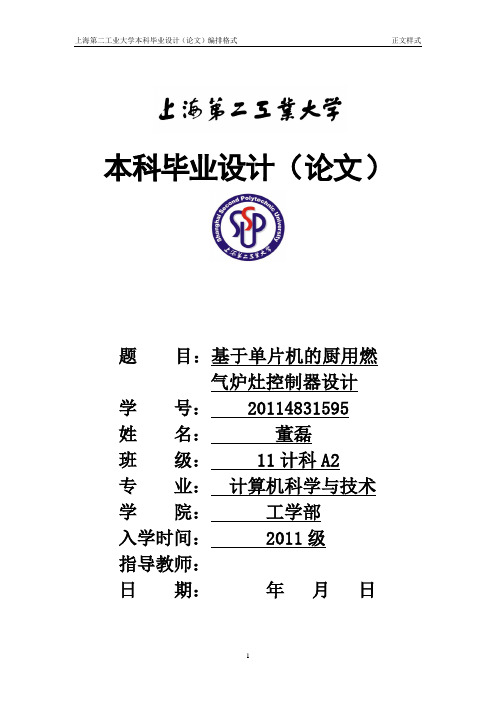

本科毕业设计（论文）题目：基于单片机的厨用燃气炉灶控制器设计学号： 20114831595姓名：董磊班级： 11计科A2 专业：计算机科学与技术学院：工学部入学时间：2011级指导教师：日期：年月日毕业设计（论文）独创性声明本人所呈交的毕业论文是在指导教师指导下进行的工作及取得的成果。
除文中已经注明的内容外，本论文不包含其他个人已经发表或撰写过的研究成果。
对本文的研究做出重要贡献的个人和集体，均已在文中作了明确说明并表示谢意。
作者签名：日期：基于单片机的厨用燃气炉灶控制器设计摘要通过本课题的设计主要是面向家庭用户，对现代化的智能产品应用到生活中去，本文主要针对家庭的燃气灶系统进行全自动的控制，提出并设计出了一个能适应现代社会生活需要的现代化厨房用燃气灶系统。
本文主要通过STC12C5204AD单片机作为中央控制系统，并辅助各类传感器和风机电磁阀等器件进行传导和控制。
本设计的智能厨燥控制系统集成了多种功能，其中的防空烧功能，通过红外发射和接收装置炉灶的防空烧控制功能，这样人们在锅离开灶台时候，防空烧红外探测器开始工作，防止了燃气的浪费，节约了能源。
实现了锅在火开锅离火小的开关功能，还可以实现熄火保护的功能，熄火保护就是当火焰被风、汤水等原因意外熄灭时，熄火保护装置就会自动关闭气源，这样就不会通过燃气灶引起燃气泄漏的危险了。
本设计中设计了分为主火和明火两种电磁阀控制功能，能够更好的控制火源。
保证燃气灶的智能节能环保的目的。
同时本设计中还配有触摸按键功能，实现触摸式的燃气开启与关闭，与此同时，为了增加燃气的可利用率增加了风压的检查功能。
通过本设计可以为现代化的家庭提供一个功能强大的，省时、省力、经济实惠节能环保的高科技产品，方便人们的生活，提高人们的生活质量。
关键词:单片机；红外发射；电磁阀Design of the controller based on the kitchen gas stoveABSTRACTThrough this topic design is mainly for home users, to the modern intelligent products applied to life to,this paper mainly for household gas stove system were fully automatic control,is proposed and designed which can adapt to the needs of the modern social life of a modern kitchen with gas stove system.This paper mainly through stc12c5204ad microcontroller as the central control system, and to assist all kinds of sensors and the fan solenoid valve device to transmission and control.The design of the intelligent dry kitchen control system is integrated with multiple functions,the air burning function,through infrared emitting and receiving device of stove air defense fire control of the function,so that people in the pot leave hearth, antiaircraft firing infrared detector to work,to prevent the waste of gas,saving energy. he realization of the pot on the fire to boil away from the fire small switch function, also can realize the function of flameout protection,flameout protection is when the fire from being extinguished by wind,soup and the cause of the accident,the flameout protection device will gas source can be automatically closed,so as not to the gas stove caused the danger of gas leakage.The design of the mainfire and fire two solenoid valve control function,can better control the fire.Ensure the gas stove intelligent energy-saving and environmental protection purposes.Also the design is also equipped with touch buttons, touch type gas opening and closing. At the same time,in order to increase gas utilization rate increased by wind pressure check function.Through this design can be for the modernization of the family to provide a powerful,time-saving,labor-saving, affordable energy saving and environmental protection high-tech products, to facilitate people's lives,improve people's quality of life.Key words: MCM; infrared emission; electromagnetic valve目录1绪论 (1)2控制系统方案分析 (1)2.1控制系统简介 (1)2.2控制系统方案分析 (1)2.3本章小结 (1)3硬件电路设计 (2)3.1概述 (1)3.2单片机系统 (1)3.2.1单片机简介 (1)3.2.2单片机最小系统 (1)3.2.3单片机引脚分配 (1)3.3电源系统 (1)3.4按键系统 (1)3.5防空烧系统 (1)3.6电磁阀系统 (1)3.7风压探测系统 (1)3.8熄火保护系统 (1)3.9本章小结 (1)4软件设计 (2)4.1概述 (1)4.2软件的位定义 (1)4.3延时函数 (1)4.4按键检查函数 (1)4.5点火函数 (1)4.6防空烧函数 (1)4.7熄火保护函数 (1)4.8本章小结 (1)5 Keil uVision4介绍 (1)5.1 Keil uVision4简介 (1)5.2 Keil uVision4软件操作流程 (1)6结论 (2)致谢 (3)参考文献 (4)附录 (5)1 绪论燃气灶，是指以液化石油气、人工煤气、天然气等气体燃料进行直火加热的厨房用具。

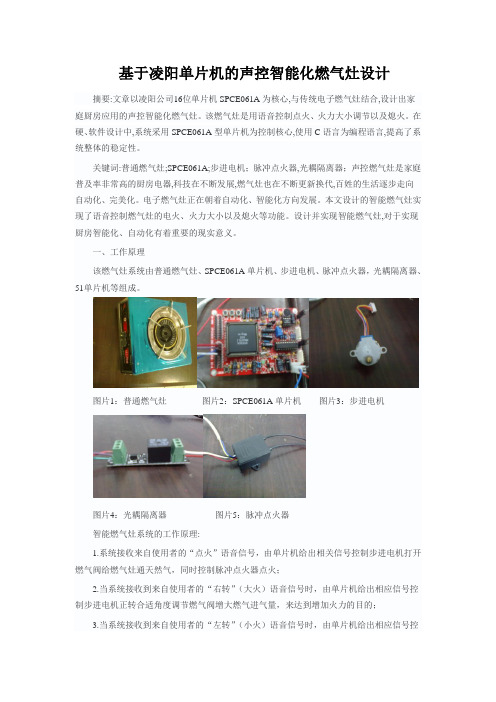

基于凌阳单片机的声控智能化燃气灶设计摘要:文章以凌阳公司16位单片机SPCE061A为核心,与传统电子燃气灶结合,设计出家庭厨房应用的声控智能化燃气灶。
该燃气灶是用语音控制点火、火力大小调节以及熄火。
在硬、软件设计中,系统采用SPCE061A型单片机为控制核心,使用C语言为编程语言,提高了系统整体的稳定性。
关键词:普通燃气灶;SPCE061A;步进电机；脉冲点火器,光耦隔离器；声控燃气灶是家庭普及率非常高的厨房电器,科技在不断发展,燃气灶也在不断更新换代,百姓的生活逐步走向自动化、完美化。
电子燃气灶正在朝着自动化、智能化方向发展。
本文设计的智能燃气灶实现了语音控制燃气灶的电火、火力大小以及熄火等功能。
设计并实现智能燃气灶,对于实现厨房智能化、自动化有着重要的现实意义。
一、工作原理该燃气灶系统由普通燃气灶、SPCE061A单片机、步进电机、脉冲点火器，光耦隔离器、51单片机等组成。
图片1：普通燃气灶图片2：SPCE061A单片机图片3：步进电机图片4：光耦隔离器图片5：脉冲点火器智能燃气灶系统的工作原理:1.系统接收来自使用者的“点火”语音信号，由单片机给出相关信号控制步进电机打开燃气阀给燃气灶通天然气，同时控制脉冲点火器点火；2.当系统接收到来自使用者的“右转”（大火）语音信号时，由单片机给出相应信号控制步进电机正转合适角度调节燃气阀增大燃气进气量，来达到增加火力的目的；3.当系统接收到来自使用者的“左转”（小火）语音信号时，由单片机给出相应信号控制步进电机调节反转合适角度燃气器阀减小燃气进气量，从而实现减小火力；4.当系统接收到来自使用者的“熄火”语音信号时，由单片机给出相应信号控制步进电机调节燃气阀停止供气，以达到熄火目的。
二、硬件设计我们选择凌阳公司(Sunplus)开发的16位SPCE061A,它的突出优点是低功耗和功能集成,内部的语音资源可实现语音控制功能,并适合于自动信号采集、自动控制电机、点火器等领域应用。

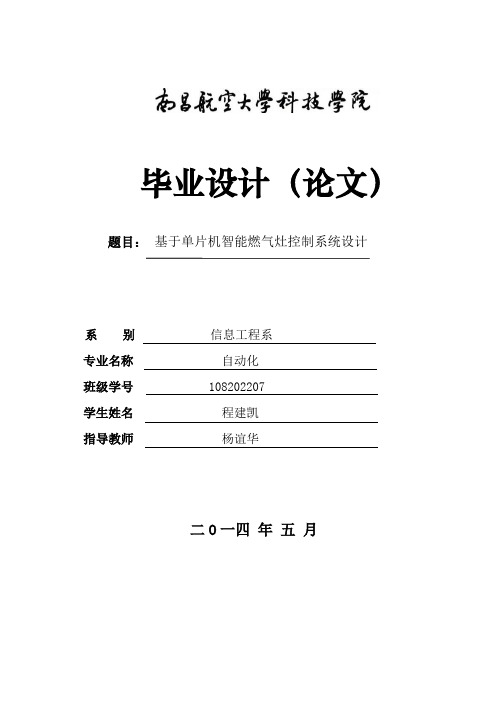

毕业设计（论文）题目：基于单片机智能燃气灶控制系统设计系别信息工程系专业名称自动化班级学号108202207学生姓名程建凯指导教师杨谊华二O一四年五月毕业设计（论文）任务书I、毕业设计(论文)题目：基于单片机智能燃气灶控制系统设计II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：1、翻译英文相关资料一篇。
2、利用C语言编写控制软件。
3、熟悉单片机AT89C51的性能。
4、提出硬件选型方案及电路设计图。
5、系统的硬件实现。
III、毕业设计(论文)工作内容及完成时间：1、第1周—第3周查阅资料、翻译英文资料并撰写开题报告2、第4周—第7周方案论证，元件选择，硬件电路部分设计3、第8周—第12周软件部分设计4、第13周—第15周软硬件运行并调试5、第16周—第17周撰写论文6、第18周总结，准备答辩Ⅳ、主要参考资料：1、易家言.家用燃气灶的发展及展望[J].现代家电第11卷第24期，2005。
2、吴锦跃.智能燃气灶具控制系统的设计与实现.杭州电子科技大学学报第27卷第4期，2007。
3、张方遒.家用燃气灶具的节能设计与改进.运行管理第30卷第1期，2000。
4、刘瑞新.单片机原理及应用教程.机械工业出版社，2003.7。
5、张毅刚. MCS-51单片机应用设计.哈工大出版社，2004年第2版。
信息工程系自动化专业类1082022 班学生（签名）：填写日期：2014年1月10 日指导教师（签名）：助理指导教师(并指出所负责的部分)：信息工程系（室）主任（签名）：学士学位论文原创性声明本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果,也不包含本人已用于其他学位申请的论文或成果。
对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
基于单片机煤气控制器(检测仪)设计与实现毕业设计说明书题目：基于单片机的煤气控制器设计与实现摘要煤气已成为人们生活中必不可少的能源，煤气泄漏事件时有发生，给人们的人生安全和财产安全带来了很多隐患，怎样防止煤气中毒和爆炸已成为人们的迫切需要,因此,煤气控制器应运而生。
本课题设计一款煤气控制器，监控煤气炉附近是否有煤气泄漏现象，当煤气泄漏值超过安全标准时，系统进行声光报警，显示煤气的浓度，并发出同步信号控制电磁阀切断气源和控制排气扇进行通风。
该设计以单片机为核心器件，以煤气传感器检测气体浓度并用液晶显示浓度，当浓度超过警戒值时，系统进行声光报警。
该设计以煤气电磁阀控制煤气的开关,以继电器控制排气扇的开关,从根本上解决安全使用燃气的问题，有效避免因燃气泄漏造成的火灾、爆炸、窒息、死亡等恶性事故的发生。
本设计经测试，最终实现了课题要求的各个功能，基本实现了煤气控制器的设计。
关键词：单片机；煤气；报警；控制AbstractThe gas has been an essential source of energy in our common life, but gas leak events sometimes occur, which bring many hidden troubles to humans’ life safety and property security. So how to prevent gas poisoning and explosions comes into needed. Therefore, the gas controller came into been, when gas leak exceeds the safety standards, gas detector will make a spot and acousto-optic alarm immediately and displays gas concentration. In addition, the gas detector can send out signals to holding control the electromagnetic valve to cut off gas source and the exhaust fan to be free, finally terminates the gas accident, no matter there is anyone there or not.The subject is to design a kind of gas controller to detect whether there is gas leak or not, if there is something unusual, it can cut off the gas sources automatically and ventilate. This design uses single chip as core component, gas sensor to detect gas concentration and display it on the LCD. In addition, uses gas electromagnetic valve as the executive body to open or close gas source and relay to control shut-down of accidents such as fire, explosion, strangling and death caused by gas leak.This design finally fulfilled every function that designed after testing, therefore realizing the conceive of gas controller basically.Key words:gas ; alarm; solenoid valve; draft fan1 系统设计 (1)1.1设计任务 (1)1.2 设计要求 (1)2 方案论证 (1)2.1系统构成方案 (2)2.2控制器系统方案 (2)2.3 A/D转换电路方案 (2)2.4显示电路方案 (3)2.5人机交流电路方案 (3)2.6声光报警电路方案 (4)2.7控制电路方案 (4)3 系统框图及主要部分介绍 (4)4 硬件电路设计与调试 (4)4.1单片机最小工作系统电路 (4)4.2数据采集电路 (6)4.2.1 MQ-5简介 (6)4.2.2数据采集电路 (8)4.3 A/D转换电路 (9)4.4 人机交流电路 (9)4.5 显示电路 (10)4.6 声光报警电路 (11)4.7 控制电路 (11)4.7.1电磁阀控制模块 (11)4.7.2风扇驱动模块 (12)5 软件设计与调试 (13)5.1 软件设计方法 (13)5.2 程序流程图 (13)5.3 电压-浓度曲线的拟合 (15)5.4 软件部分的调试 (19)6 测试结果 (20)6.1 测试仪器 (20)6.2 煤气控制器的测试 (20)6.3 CO参数测试 (20)谢辞...................................................................... 错误！未定义书签。
基于单片机的抽油烟机控制及净化系统设计抽油烟机是家庭厨房常见的设备之一，用于排除烹饪中产生的油烟、异味等污染物，保持厨房空气清新。
为了提高抽油烟机的效能和便利性，可以使用单片机来控制抽油烟机的运行，并结合净化系统来提高其净化效果。
基于单片机的抽油烟机控制系统设计包括两部分：控制模块和传感器模块。
控制模块使用单片机，通过按钮、开关等外部输入设备，实现抽油烟机的开关、调速、延时关闭等功能。
传感器模块用来检测油烟的浓度和厨房的温度，以便根据实际情况自动调整抽油烟机的运行状态。
在设计上，可以使用数字式环境传感器来检测空气中的油烟浓度，温度传感器来检测厨房的温度，然后将传感器模块与单片机进行连接。
通过单片机对传感器数据进行采集和处理，可以实现智能控制功能。
在抽油烟机的正常运行过程中，通过按钮或开关控制单片机进行开关、调速等操作。
当油烟浓度超过一定阈值或温度超过一定阈值时，单片机可以自动开启抽油烟机并将其调整至合适的速度。
同时，单片机可以设置延时关闭的功能，使抽油烟机在用完一段时间后自动关闭，避免浪费电能。
除了控制模块，净化系统也是抽油烟机的重要组成部分。
净化系统可以包括预过滤、活性炭过滤和高效过滤等净化装置，用于去除油烟、异味等污染物。
净化系统可以与单片机的控制模块相结合，实现根据油烟浓度的不同自动调整净化装置的运行状态，提高净化效果。
总的来说，基于单片机的抽油烟机控制及净化系统设计可以提高抽油烟机的效能和便利性，增强其自动化控制和净化能力。
通过合理设计控制模块和净化系统，可以实现抽油烟机在使用过程中更加智能化和环保化的功能。
燃气灶智能控制器总体设计方案毕业论文目录摘要 (I)Abstract (II)第一章绪论 (1)1.1燃气灶的现状 (1)1.2燃气灶的系统构成 (1)1.3燃气灶的控制方法 (3)1.4智能燃气灶具的发展和展望 (4)第二章总体设计方案 (6)2.1总体设计 (6)2.2单片机的选择 (6)2.3 功能设计 (7)2.4热电偶及转换模块 (8)2.4.1 K型热电偶工作原理 (8)2.4.2 K型热电偶参数 (8)2.4.3 MAX6675参数及工作原理 (9)2.4.4 测温应用 (11)2.5计时模块 (12)2.5.1 DS1302 简介 (12)2.5.2 读写时序说明 (15)2.6显示模块 (16)2.6.1 1602字符型LCD简介 (16)2.6.2 1602液晶模块部控制说明 (18)2.7 熄火保护装置 (19)第三章燃气灶智能控制器的硬件接口电路设计 (21)3.1 硬件接线总图 (21)3.2 温度采集模块接口电路设计 (21)3.3 按键接口电路设计 (22)3.4 状态指示灯灯接口电路设计 (23)3.5 显示器接口电路设计 (23)3.6 计时器接口电路设计 (24)第四章燃气灶智能控制器的软件设计 (26)4.1 主程序设计 (26)4.1.1 主程序流程框图 (26)4.1.2 主程序 (26)4.2 显示程序设计 (29)4.2.1 显示流程框图 (29)4.2.2 显示程序 (29)4.3 温度采集程序设计 (30)4.3.1 温度采集流程框图 (30)4.3.2 温度采集程序 (31)4.4 温度数据处理程序设计 (33)4.4.1 温度数据处理流程框图 (33)4.4.2 温度数据处理程序 (34)4.5 按键功能处理程序设计 (35)4.5.1 按键界面操作说明 (35)4.5.2 按键功能处理流程框图 (36)4.5.1 按键功能处理程序 (36)4.6 时间设定程序设计 (37)4.6.1 时间设定流程框图 (37)4.6.2 时间设定程序 (39)4.7 定时程序设计 (40)4.7.1 定时流程框图 (40)4.6.2 定时程序 (41)4.8 火力调节程序 (43)4.8.1 火力调节流程框图 (43)4.8.2 火力调节程序 (43)4.9 煮饭程序设计 (45)4.9.1 煮饭流程框图 (45)4.9.2 煮饭程序 (46)4.10 煲汤程序设计 (47)4.10.1 煲汤流程框图 (47)4.10.2 煲汤程序 (48)结论 (50)参考文献 (51)致谢 (52)附录 (53)第一章绪论所谓燃气灶，系指以液化石油气、人工煤气、天然气等气体燃料进行直火加热的厨房用具。
摘要本设计不仅具备油烟机基本开关功能,而且还能根据厨房在烧菜做饭过程中产生的油烟气温度高,而泄露的天然气温度低的特点，采取不同的传感器件，即对温度高、污染大的烟气采用数字温度传感器检测,而温度低但危险较大的天然气采用气敏传感器检测，当厨房的油烟或可燃有害气体达到一定浓度的值时，经传感器进入单片机分析，使电机电路自动启动并发出声音报警，油烟机迅速将有害气体抽走.本设计有定时功能,可对抽油烟机进行工作时长的设定。
论文的硬件部分主要设计了油烟机的按键输入模块，对油烟燃气温度、浓度的检测模块，显示模块，执行电路模块，声音报警模块等，系统软件部分主要是对各模块的流程做了详细的分析,控制主程序、中断按键扫描子程序、显示子程序，中断报警服务程序，以此从而实现抽油烟机自动控制功能.还分析了饮食业油烟污染的危害和油烟净化设备的现状，还附带了油烟净化系统。
油烟净化系统的设计是通过对油烟的流量以及压力的检测，通过压力传感器来检测油烟的进口和出口的浓度，通过检测装置把这个浓度的差反馈给电气控制装置，有电气控制装置来控制风机和油烟净化设备，达到净化的效果。
本设计的抽油烟机控制系统主要靠单片机进行控制，通过软件设计来自动控制抽油烟机的开关，所以相对于普通的抽油烟机来说，根据其自动检测功能，具有灵活性比较好，功耗低,便于操作等特点。
而本设计的油烟净化系统核心主要靠旋流净化设备产生的高速旋流,使油烟、废气、异味吸排更彻底，油烟净化率更高。
关键词：单片机,油烟机，检测,自动控制，油烟净化ABSTRACTThis design not only have the basic switching function of the hood and kitchen fumes generated in the process of cooking temperature and high and the gas leak of low temperature characteristic， take different sensors， namely to high temperature，pollution large flue gas using a digital temperature sensor detection, while the temperature is low but greater risk of natural gas using gas sensor detection, when the kitchen fumes or flammable harmful gases reach a certain concentration of value by the sensor into the single chip microcomputer analysis, make motor circuit automatically start and sound alarm， range hood promptly siphoned of harmful gases. This design has a timer function, long setting in the work on the range hood. The hardware part of the paper design of the range hood of the key input module， the lampblack， the concentration of gas temperature detection module， display module, the implementation of the circuit module， sound alarm module, the system software part mainly in each module process has made the detailed analysis, the fumes from the gas temperature， the concentration of the detection module， a detailed analysis, the main program control, interrupt key scanning routines，display routines，interrupt the alarm service program， in order to achieve the range hood automatic control functions. Also analyzed the status of cooking fume pollution hazards and smoke purification equipment， and also comes with a fume purification system。
燃气灶智能控制器设计毕业设计目录摘要 (I)Abstract ....................................................................................................I I 第一章绪论.. (1)1.1燃气灶的现状 (1)1.2燃气灶的系统构成 (1)1.3燃气灶的控制方法 (3)1.4智能燃气灶具的发展和展望 (4)第二章总体设计方案 (6)2.1总体设计 (6)2.2单片机的选择 (6)2.3 功能设计 (7)2.4热电偶及转换模块 (8)2.4.1 K型热电偶工作原理 (8)2.4.2 K型热电偶参数 (8)2.4.3 MAX6675参数及工作原理 (9)2.4.4 测温应用 (11)2.5计时模块 (12)2.5.1 DS1302 简介 (12)2.5.2 读写时序说明 (15)2.6显示模块 (16)2.6.1 1602字符型LCD简介 (16)2.6.2 1602液晶模块内部控制说明 (18)2.7 熄火保护装置 (19)第三章燃气灶智能控制器的硬件接口电路设计 (21)3.1 硬件接线总图 (21)3.2 温度采集模块接口电路设计 (21)3.3 按键接口电路设计 (22)3.4 状态指示灯灯接口电路设计 (23)3.5 显示器接口电路设计 (23)13.6 计时器接口电路设计 (24)第四章燃气灶智能控制器的软件设计 (26)4.1 主程序设计 (26)4.1.1 主程序流程框图 (26)4.1.2 主程序 (26)4.2 显示程序设计 (29)4.2.1 显示流程框图 (29)4.2.2 显示程序 (29)4.3 温度采集程序设计 (30)4.3.1 温度采集流程框图 (30)4.3.2 温度采集程序 (31)4.4 温度数据处理程序设计 (33)4.4.1 温度数据处理流程框图 (33)4.4.2 温度数据处理程序 (34)4.5 按键功能处理程序设计 (35)4.5.1 按键界面操作说明 (35)4.5.2 按键功能处理流程框图 (36)4.5.1 按键功能处理程序 (36)4.6 时间设定程序设计 (37)4.6.1 时间设定流程框图 (37)4.6.2 时间设定程序 (39)4.7 定时程序设计 (40)4.7.1 定时流程框图 (40)4.6.2 定时程序 (41)4.8 火力调节程序 (43)4.8.1 火力调节流程框图 (43)4.8.2 火力调节程序 (43)4.9 煮饭程序设计 (45)4.9.1 煮饭流程框图 (45)4.9.2 煮饭程序 (46)4.10 煲汤程序设计 (47)4.10.1 煲汤流程框图 (47)24.10.2 煲汤程序 (48)结论 (50)参考文献 (51)致谢 (52)附录 (53)3燃气灶智能控制器设计摘要：本次设计是围绕燃气灶智能控制器为中心设计的，以AT89C51单片机作为处理中心集成了硬件定时模块、温度采集模块、显示模块；软件方面集成了燃气灶的基本功能外还增加了煮饭、煲汤等特色功能，程序全程使用汇编语言编写，这种语言的优势在于内存占用小执行速度与效率高，在论文的开头，介绍了燃气灶的现状、种类以及现阶段主要控制方法，另外还阐述了智能燃气灶未来的发展与展望。
毕业设计（论文）开题报告自动化基于单片机智能燃气灶控制系统设计一、选题的依据及意义：现在可以说单片机是百花齐放，百家争鸣的时期，世界上各大芯片制造公司都推出了自己的单片机，从8位、16位到32位，数不胜数，应有尽有，有与主流C51系列兼容的，也有不兼容的，但它们各具特色，互成互补，为单片机的应用提供广阔的天地。
纵观单片机的发展过程，可以预示单片机的发展趋势，大致有：1.低功耗CMOS化MCS-51系列的8031推出时的功耗达630mW，而现在的单片机普遍都在100mW左右，随着对单片机功耗要求越来越低，现在的各个单片机制造商基本都采用了CMOS(互补金属氧化物半导体工艺)。
象80C51就采用了HMOS(即高密度金属氧化物半导体工艺)和CHMOS(互补高密度金属氧化物半导体工艺)。
CMOS虽然功耗较低，但由于其物理特征决定其工作速度不够高，而CHMOS则具备了高速和低功耗的特点，这些特征，更适合于在要求低功耗象电池供电的应用场合。
所以这种工艺将是今后一段时期单片机发展的主要途径2.微型单片化现在常规的单片机普遍都是将中央处理器(CPU)、随机存取数据存储(RAM)、只读程序存储器(ROM)、并行和串行通信接口，中断系统、定时电路、时钟电路集成在一块单一的芯片上，增强型的单片机集成了如A/D转换器、PMW(脉宽调制电路)、WDT(看门狗)、有些单片机将LCD(液晶)驱动电路都集成在单一的芯片上，这样单片机包含的单元电路就更多，功能就越强大。
甚至单片机厂商还可以根据用户的要求量身定做，制造出具有自己特色的单片机芯片。
此外，现在的产品普遍要求体积小、重量轻，这就要求单片机除了功能强和功耗低外，还要求其体积要小。
现在的许多单片机都具有多种封装形式，其中SMD(表面封装)越来越受欢迎，使得由单片机构成的系统正朝微型化方向发展。
3.主流与多品种共存现在虽然单片机的品种繁多，各具特色，但仍以80C51为核心的单片机占主流，兼容其结构和指令系统的有PHILIPS 公司的产品，ATMEL公司的产品和中国台湾的windows系列单片机。
BI YE SHE JI（20 届）基于单片机智能燃气灶控制系统设计所在学院专业班级自动化学生姓名学号指导教师职称完成日期年月毕业设计（论文）任务书I、毕业设计(论文)题目：基于单片机智能燃气灶控制系统设计II、毕业设计(论文)使用的原始资料(数据)及设计技术要求：1、翻译英文相关资料一篇。
2、利用C语言编写控制软件。
3、熟悉单片机AT89C51的性能。
4、提出硬件选型方案及电路设计图。
5、系统的硬件实现。
III、毕业设计(论文)工作内容及完成时间：1、第1周—第3周查阅资料、翻译英文资料并撰写开题报告2、第4周—第7周方案论证，元件选择，硬件电路部分设计3、第8周—第12周软件部分设计4、第13周—第15周软硬件运行并调试5、第16周—第17周撰写论文6、第18周总结，准备答辩Ⅳ、主要参考资料：1、易家言.家用燃气灶的发展及展望[J].现代家电第11卷第24期，2005。
2、吴锦跃.智能燃气灶具控制系统的设计与实现.杭州电子科技大学学报第27卷第4期，2007。
3、张方遒.家用燃气灶具的节能设计与改进.运行管理第30卷第1期，2000。
4、刘瑞新.单片机原理及应用教程.机械工业出版社，2003.7。
5、张毅刚. MCS-51单片机应用设计.哈工大出版社，2004年第2版。
学士学位论文原创性声明本人声明，所呈交的论文是本人在导师的指导下独立完成的研究成果。
除了文中特别加以标注引用的内容外，本论文不包含法律意义上已属于他人的任何形式的研究成果,也不包含本人已用于其他学位申请的论文或成果。
对本文的研究作出重要贡献的个人和集体，均已在文中以明确方式表明。
本人完全意识到本声明的法律后果由本人承担。
作者签名：日期：年月日学位论文版权使用授权书本学位论文作者完全了解学校有关保留、使用学位论文的规定，同意学校保留并向国家有关部门或机构送交论文的复印件和电子版，允许论文被查阅和借阅。
本人授权南昌航空大学可以将本论文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本学位论文。
作者签名：日期：年月日导师签名：日期：年月日基于单片机智能燃气灶控制系统设计摘要：文章以AT89C51单片机为核心，与传统电子燃气灶结合，设计出可以自动点火的燃气灶。
该燃气灶通过感受压力来控制燃气灶的燃气的通断和点火，当燃气灶感受到外界压力并且达到一定值后，压力传感器输出的信号通过信号调节电路（放大电路、模数转换），送到单片机，经单片机处理，输出信号控制外围电路打开电磁阀给燃气灶通燃气，延时1s控制脉冲点火器点火。
通过温度传感器检测燃气灶是否已经点燃了，若没点燃则继续点火，若点燃则关闭脉冲点火器。
压力是工业生产过程中的重要参数之一。
压力的检测或控制是保证生产和设备安全运行必不可少的条件。
实现智能化压力检测系统对工业过程的控制具有非常重要的意义。
本设计主要通过单片机及专用芯片对传感器所测得的模拟信号进行处理,使其完成智能化功能。
介绍了智能压力传感器外围电路的硬件设计,并根据硬件进行了软件编程。
本次设计是基于AT89C51单片机的测量与显示。
是通过压力传感器将压力转换成电信号，再经过运算放大器进行信号放大，送至8位A／D转换器，然后将模拟信号转换成单片机可以识别的数字信号，再经单片机转换成LED显示器可以识别的信息，最后显示输出。
而在显示的过程中通过键盘，向计算机系统输入各种数据和命令，让单片机系统处于预定的功能状态，显示需要的值。
本论文根据压力传感器零点补偿与非线性补偿原理，设计出了测量压力传感器的硬件，应用单片机技术测量电路简单，成本低，应用面广，但是由于自身的稳定性其测量结果仍存在误差。
关键词：普通燃气灶 AT89C51单片机继电器脉冲点火器电磁阀指导老师签名：The design of intelligent kitchen gas control system based onsingle chip microcomputerAbstract:Based on AT89C51 single chip microcomputer as the core, combined with the traditional electronic kitchen burning gas, can design the automatic ignition of kitchen burning gas.The kitchen burning gas by feeling the pressure to control the on-off and gas ignition kitchen burning gas, after when the kitchen burning gas pressure and reaches a certain value, the pressure sensor output signal through the signal conditioning circuit Amplifying circuit, analog-to-digital conversion，Sent to single chip microcomputer , the single chip microcomputer processing,The output signal control integrated circuit, open the electromagnetic valve to kitchen burning gas flux of gas control pulse ignition ignition delay 1 s. Kitchen burning gas is ignited by temperature sensor detection, if not ignite continues to ignition, if the light is closed pulse igniter. Stress is one of the important parameters in the process of industrial production. Pressure test or control is an essential condition of insures the safe running of the production and equipment Realize the intelligent pressure detection system is very important for industrial process control .This design mainly by special Single chip microcomputer and the sensor is measured by the analog signal processing, make its complete intelligent function introduced the intelligent pressure sensor of the peripheral circuit hardware design, and according to the hardware software programming This design is based on the measurement and display of AT89C51 is through the pressure sensor transform pressure into electrical signals, then through the operational amplifier for signal amplification and sent to 8-bit A/D converter, and then converts analog signals into single chip microcomputer can identify the digital signals, then through single chip microcomputer is converted into the LED display information that can be recognized, the display output And in the process of display, through the keyboard input to the computer system of data and command, let the intended function of the single chip microcomputer systems, according to need the value of this paper according to the pressure sensor zero compensation with the line.Keywords:ordinary gas stove AT89C51 single chip microcomputer relay ignition pulse electromagnetic valve目录1 前言2 基于单片机智能燃气灶控制系统的设计思路2.1 设计思路 (3)2.2 原理设计 (3)2.3 硬件设计 (4)2.4 软件设计 (4)3 基于单片机智能燃气灶控制系统的硬件设计3.1 硬件分析 (6)3.2 电路分析 (14)3.2.1 模数转换 (14)3.3.2 放大电路 (15)3.3.3 稳压电路 (16)3.3.4 单电源转双电源电路 (16)4 软件部分4.1 系统流程图 (18)4.2 程序编写 (19)5 调试5.1 软件介绍 (21)5.2 调试结果 (22)6 结论 (23)参考文献 (24)致谢 (25)附录A (26)附录B (27)基于单片机智能燃气灶控制系统设计1 前言本设计是以AT89C51单片机为核心，与传统电子燃气灶结合，设计出可以自动点火的燃气灶。
达到燃气灶通过感受外界压力由压力传感器通过放大电路和模数电路将信号传给单片机，再通过单片机来控制脉冲点火器来点火的目的。
现代的燃汽灶，指以液化石油气、加工煤气、天然气等气体燃料进行直火加热的厨房常用用具。
其大众化程度无人不知，无人不晓，它的作用也是不可忽视的。
