第十章 第1讲 电磁感应现象 楞次定律 Word版含答案

感应电流方向的判断　楞次定律一、基础知识（一）感应电流方向的判断1、楞次定律(1)内容：感应电流的磁场总要阻碍引起感应电流的磁通量的变化．(2)适用情况：所有的电磁感应现象．2、右手定则(1)内容：伸开右手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内，让磁感线从掌心进入，并使拇指指向导体运动的方向，这时四指所指的方向就是感应电流的方向．(2)适用情况：导体棒切割磁感线产生感应电流．3、利用电磁感应的效果进行判断的方法：方法1：阻碍原磁通量的变化——“增反减同”．方法2：阻碍相对运动——“来拒去留”．方法3：使线圈面积有扩大或缩小的趋势——“增缩减扩”方法4：阻碍原电流的变化(自感现象)——“增反减同”.（二）利用楞次定律判断感应电流的方向1、 楞次定律中“阻碍”的含义2、 楞次定律的使用步骤n （三）“一定律三定则”的应用技巧1、应用现象及规律比较基本现象应用的定则或定律运动电荷、电流产生磁场安培定则磁场对运动电荷、电流有作用力左手定则部分导体做切割磁感线运动右手定则电磁感应闭合回路磁通量变化楞次定律2、应用技巧无论是“安培力”还是“洛伦兹力”，只要是“力”都用左手判断．“电生磁”或“磁生电”均用右手判断．二、练习1、下列各图是验证楞次定律实验的示意图，竖直放置的线圈固定不动，将磁铁从线圈上方插入或拔出，线圈和电流表构成的闭合回路中就会产生感应电流．各图中分别标出了磁铁的极性、磁铁相对线圈的运动方向以及线圈中产生的感应电流的方向等情况，其中正确的是 (　)　答案　CD解析　根据楞次定律可确定感应电流的方向：以C 选项为例，当磁铁向下运动时：(1)闭合线圈原磁场的方向——向上；(2)穿过闭合线圈的磁通量的变化——增加；(3)感应电流产生的磁场方向——向下；(4)利用安培定则判断感应电流的方向——与图中箭头方向相同．线圈的上端为S 极，磁铁与线圈相互排斥．运用以上分析方法可知，C 、D 正确．2、如图所示，一根条形磁铁从左向右靠近闭合金属环的过程中，环中的感应电流(自左向右看)( )A ．沿顺时针方向B ．先沿顺时针方向后沿逆时针方向C ．沿逆时针方向D ．先沿逆时针方向后沿顺时针方向答案　C解析　条形磁铁从左向右靠近闭合金属环的过程中，向右的磁通量一直增加，根据楞次定律，环中的感应电流(自左向右看)为逆时针方向，C 对．3、如图所示，当磁场的磁感应强度B 增强时，内、外金属环上的感应电流的方向应为(　)A ．内环顺时针，外环逆时针B ．内环逆时针，外环顺时针C ．内、外环均为顺时针D ．内、外环均为逆时针答案　A解析　磁场增强，则穿过回路的磁通量增大，故感应电流的磁场向外，由安培定则知感应电流对整个电路而言应沿逆时针方向；若分开讨论，则外环逆时针，内环顺时针，A 正确.4、如图所示，在直线电流附近有一根金属棒ab ，当金属棒以b 端为圆心，以ab 为半径，在过导线的平面内匀速旋转到达图中的位置时( )A ．a 端聚积电子B ．b 端聚积电子C ．金属棒内电场强度等于零D ．U a >U b 答案　BD解析　因金属棒所在区域的磁场的方向垂直于纸面向外，当金属棒转动时，由右手定则可知，a 端的电势高于b 端的电势，b 端聚积电子，B 、D 正确．5、 金属环水平固定放置，现将一竖直的条形磁铁，在圆环上方沿圆环轴线从静止开始释放，在条形磁铁穿过圆环的过程中，条形磁铁与圆环( )A ．始终相互吸引B ．始终相互排斥C ．先相互吸引，后相互排斥D ．先相互排斥，后相互吸引答案　D解析　磁铁靠近圆环的过程中，穿过圆环的磁通量增加，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的原磁通量的增加，与原磁场方向相反，如图甲所示，二者之间是斥力；当磁铁穿过圆环下降离开圆环时，穿过圆环的磁通量减少，根据楞次定律可知，感应电流的磁场阻碍穿过圆环的磁通量的减少，二者方向相同，如图乙所示，磁铁与圆环之间是引力．因此选项D 正确．也可直接根据楞次定律中“阻碍”的含义推论：来则拒之，去则留之分析．磁铁在圆环上方下落过程是靠近圆环．根据来则拒之，二者之间是斥力；当磁铁穿过圆环后继续下落过程是远离圆环．根据去则留之，二者之间是引力．因此选项D 正确．6、如图所示，ab 是一个可以绕垂直于纸面的轴O 转动的闭合矩形导体线圈，当滑动变阻器R 的滑片P 自左向右滑动过程中，线圈ab 将( )A ．静止不动B ．逆时针转动C ．顺时针转动D ．发生转动，但因电源的极性不明，无法确定转动的方向答案　C解析　当P 向右滑动时，电路中电阻减小，电流增大，穿过线圈ab 的磁通量增大，根据楞次定律判断，线圈ab 将顺时针转动．7、如图所示，甲是闭合铜线框，乙是有缺口的铜线框，丙是闭合的塑料线框，它们的正下方都放置一薄强磁铁，现将甲、乙、丙拿至相同高度H 处同时释放(各线框下落过程中不翻转)，则以下说法正确的是( )A ．三者同时落地B ．甲、乙同时落地，丙后落地C ．甲、丙同时落地，乙后落地D ．乙、丙同时落地，甲后落地答案　D 解析　甲是闭合铜线框，在下落过程中产生感应电流，所受的安培力阻碍它的下落，故所需的时间长；乙不是闭合回路，丙是塑料线框，故都不会产生感应电流，它们做自由落体运动，所需时间相同，故D 正确．8、如图，铜质金属环从条形磁铁的正上方由静止开始下落，在下落过程中，下列判断中正确的是( )A ．金属环在下落过程中机械能守恒B ．金属环在下落过程中动能的增加量小于其重力势能的减少量C ．金属环的机械能先减小后增大D ．磁铁对桌面的压力始终大于其自身的重力答案　B解析　金属环在下落过程中，磁通量发生变化，闭合金属环中产生感应电流，金属环受到磁场力的作用，机械能不守恒，A 错误．由能量守恒知，金属环重力势能的减少量等于其动能的增加量和在金属环中产生的电能之和，B 正确．金属环下落的过程中，机械能转变为电能，机械能减少，C 错误．当金属环下落到磁铁中央位置时，金属环中的磁通量不变，其中无感应电流，和磁铁间无作用力，磁铁所受重力等于桌面对它的支持力，由牛顿第三定律，磁铁对桌面的压力等于桌面对磁铁的支持力，等于磁铁的重力，D 错误．9、如图所示，绝缘水平面上有两个离得很近的导体环a 、b .将条形磁铁沿它们的正中向下移动(不到达该平面)，a 、b 将如何移动( )A ．a 、b 将相互远离B ．a 、b 将相互靠近C ．a 、b 将不动D ．无法判断答案　A解析　根据Φ＝BS ，条形磁铁向下移动过程中B 增大，所以穿过每个环中的磁通量都有增大的趋势．由于S 不可改变，为阻碍磁通量增大，导体环会尽量远离条形磁铁，所以a 、b 将相互远离．10、如图所示，质量为m 的铜质小闭合线圈静置于粗糙水平桌面上．当一个竖直放置的条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈始终保持不动．则关于线圈在此过程中受到的支持力F N 和摩擦力F f 的情况，以下判断正确的是( )A ．F N 先大于mg ，后小于mgB ．F N 一直大于mgC ．F f 先向左，后向右D ．F f 一直向左答案　AD 解析　条形磁铁贴近线圈，沿线圈中线由左至右从线圈正上方等高、快速经过时，线圈中磁通量先增大后减小，由楞次定律中“来拒去留”关系可知A 、D 正确，B 、C 错误．11、如图所示，线圈M 和线圈N 绕在同一铁芯上．M 与电源、开关、滑动变阻器相连，P 为滑动变阻器的滑动触头，开关S 处于闭合状态，N 与电阻R 相连．下列说法正确的是( )A ．当P 向右移动时，通过R 的电流为b 到a B ．当P 向右移动时，通过R 的电流为a 到b C ．断开S 的瞬间，通过R 的电流为b 到a D ．断开S 的瞬间，通过R 的电流为a 到b答案　AD解析　本题考查楞次定律．根据右手螺旋定则可知M 线圈内磁场方向向左，当滑动变阻器的滑动触头P 向右移动时，电阻减小，M 线圈中电流增大，磁场增大，穿过N 线圈内的磁通量增大，根据楞次定律可知N 线圈中产生的感应电流通过R 的方向为b 到a ，A正确，B 错误；断开S 的瞬间，M 线圈中的电流突然减小，穿过N 线圈中的磁通量减小，根据楞次定律可知N 线圈中产生的感应电流方向为a 到b ，C 错误，D 正确．12、如图所示，圆环形导体线圈a 平放在水平桌面上，在a 的正上方固定一竖直螺线管b ，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P 向上滑动，下面说法中正确的是( )A ．穿过线圈a 的磁通量变大B ．线圈a 有收缩的趋势C ．线圈a 中将产生俯视顺时针方向的感应电流D ．线圈a 对水平桌面的压力F N 将增大答案　C解析　P 向上滑动，回路电阻增大，电流减小，磁场减弱，穿过线圈a 的磁通量变小，根据楞次定律，a 环面积应增大，A 、B 错；由于a 环中磁通量减小，根据楞次定律知a 环中感应电流应为俯视顺时针方向，C 对；由于a 环中磁通量减小，根据楞次定律，a 环有阻碍磁通量减小的趋势，可知a 环对水平桌面的压力F N 减小，D 错．13、两根相互平行的金属导轨水平放置于图10所示的匀强磁场中，在导轨上接触良好的导体棒AB 和CD 可以自由滑动．当AB 在外力F 作用下向右运动时，下说法中正确的是( )A ．导体棒CD 内有电流通过，方向是D →CB ．导体棒CD 内有电流通过，方向是C →D C ．磁场对导体棒CD 的作用力向左D ．磁场对导体棒AB 的作用力向左答案　BD解析　利用楞次定律．两个导体棒与两根金属导轨构成闭合回路，分析出磁通量增加，结合安培定则判断回路中感应电流的方向是B →A →C →D →B .以此为基础，再根据左手定则进一步判定CD 、AB 的受力方向，经过比较可得正确答案．14、如图所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c 中将有感应电流产生且被螺线管吸引( )A ．向右做匀速运动B ．向左做减速运动C ．向右做减速运动D ．向右做加速运动答案BC解析　当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A错；当导体棒向左减速运动时，由右手定则可判定回路中出现从b→a的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B对；同理可判定C对，D错．15、如图所示装置中，cd杆原来静止．当ab杆做如下哪些运动时，cd杆将向右移动( )A．向右匀速运动B．向右加速运动C．向左加速运动D．向左减速运动答案　BD解析　ab匀速运动时，ab中感应电流恒定，L1中磁通量不变，穿过L2的磁通量不变，L2中无感应电流产生，cd杆保持静止，A不正确；ab向右加速运动时，L2中的磁通量向下增大，由楞次定律知L2中感应电流产生的磁场方向向上，故通过cd的电流方向向下，cd向右移动，B正确；同理可得C不正确，D正确．16、如图甲所示，等离子气流由左边连续以v0射入P1和P2两板间的匀强磁场中，ab直导线与P1、P2相连接，线圈A与直导线cd连接．线圈A内有随图乙所示的变化磁场，且磁场B的正方向规定为向左，如图甲所示．则下列说法正确的是 ( )A．0～1 s内ab、cd导线互相排斥B．1 s～2 s内ab、cd导线互相排斥C．2 s～3 s内ab、cd导线互相排斥D．3 s～4 s内ab、cd导线互相排斥答案　CD解析　由图甲左侧电路可以判断ab中电流方向由a到b；由右侧电路及图乙可以判断，0～2 s内cd中电流为由c到d，跟ab中的电流同向，因此ab、cd相互吸引，选项A、B 错误；2 s～4 s内cd中电流为由d到c，跟ab中电流反向，因此ab、cd相互排斥，选项C、D正确．17、如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是( )A．向右加速运动B．向左加速运动C．向右减速运动D．向左减速运动解析　MN向右运动，说明MN受到向右的安培力，因为ab在MN处的磁场垂直纸面向里MN中的感应电流由M→NL1中感应电流的磁场方向向上Error!；若L2中磁场方向向上减弱PQ中电流为Q→P且减小向右减速运动；若L2中磁场方向向下增强PQ中电流为P→Q且增大,向左加速运动．答案　BC18、如图所示，通电导线cd右侧有一个金属框与导线cd在同一平面内，金属棒ab放在框架上，若ab受到向左的磁场力，则cd中电流的变化情况是( )A．cd中通有由d→c方向逐渐减小的电流B．cd中通有由d→c方向逐渐增大的电流C．cd中通有由c→d方向逐渐减小的电流D．cd中通有由c→d方向逐渐增大的电流答案　BD19、如图所示，线圈由A位置开始下落，在磁场中受到的安培力如果总小于它的重力，则它在A、B、C、D四个位置(B、D位置恰好线圈有一半在磁场中)时，加速度关系为( ) A．a A>a B>a C>a DB．a A＝a C>a B>a DC．a A＝a C>a D>a BD．a A＝a C>a B＝a D答案　B解析　线圈在A、C位置时只受重力作用，加速度a A＝a C＝g.线圈在B、D位置时均受两个力的作用，其中安培力向上，重力向下．由于重力大于安培力，所以加速度向下，大小a＝g－<g.又线圈在D点时速度大于B点速度，即F D>F B，所以Fma D<a B，因此加速度的关系为a A＝a C>a B>a D，选项B正确．20、(2011·上海单科·13)如图，均匀带正电的绝缘圆环a 与金属圆环b 同心共面放置，当a 绕O 点在其所在平面内旋转时，b 中产生顺时针方的感应电流，且具有收缩趋势，由此可知，圆环a ( )A ．顺时针加速旋转B ．顺时针减速旋转C ．逆时针加速旋转D ．逆时针减速旋转解析　由楞次定律知，欲使b 中产生顺时针电流，则a 环内磁场应向里减弱或向外增强，a 环的旋转情况应该是顺时针减速或逆时针加速，由于b 环又有收缩趋势，说明a 环外部磁场向外，内部向里，故选B.答案　B 21、如图 (a)所示，两个闭合圆形线圈A 、B 的圆心重合，放在同一水平面内，线圈A 中通以如图(b)所示的交变电流，t ＝0时电流方向为顺时针(如图中箭头所示)，在t 1～t 2时间段内，对于线圈B ，下列说法中正确的是( )A ．线圈B 内有顺时针方向的电流，线圈有扩张的趋势B ．线圈B 内有顺时针方向的电流，线圈有收缩的趋势C ．线圈B 内有逆时针方向的电流，线圈有扩张的趋势D ．线圈B 内有逆时针方向的电流，线圈有收缩的趋势答案　A解析　在t 1～t 2时间段内，A 线圈的电流为逆时针方向，产生的磁场垂直纸面向外且是增加的，由此可判定B 线圈中的电流为顺时针方向．线圈的扩张与收缩可用阻碍Φ变化的观点去判定．在t 1～t 2时间段内B 线圈内的Φ增强，根据楞次定律，只有B 线圈增大面积，才能阻碍Φ的增加，故选A.22、 (2011·海南单科·20)如图，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O 点，将圆环拉至位置a 后无初速度释放，在圆环从a 摆向b 的过程中( )A ．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向答案　AD解析　圆环从位置a运动到磁场分界线前，磁通量向里增大，感应电流方向为逆时针；跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流方向为顺时针；再摆到b的过程中，磁通量向外减小，感应电流方向为逆时针，A正确，B错误；由于圆环所在处的磁场，上下对称，所受安培力在竖直方向平衡，因此总的安培力方向沿水平方向，故C错误，D正确．。

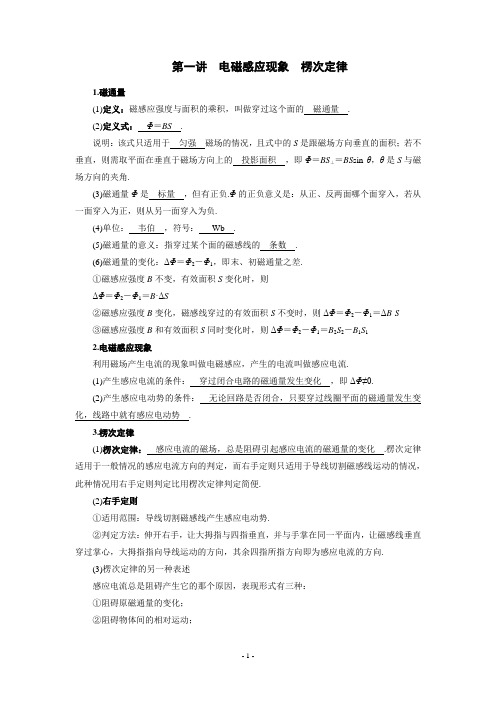

第一讲电磁感应现象楞次定律1.磁通量(1)定义：磁感应强度与面积的乘积，叫做穿过这个面的磁通量.(2)定义式：Φ＝BS.说明：该式只适用于匀强磁场的情况，且式中的S是跟磁场方向垂直的面积；若不垂直，则需取平面在垂直于磁场方向上的投影面积，即Φ＝BS⊥＝BS sin θ，θ是S与磁场方向的夹角.(3)磁通量Φ是标量，但有正负.Φ的正负意义是：从正、反两面哪个面穿入，若从一面穿入为正，则从另一面穿入为负.(4)单位：韦伯，符号：Wb.(5)磁通量的意义：指穿过某个面的磁感线的条数.(6)磁通量的变化：ΔΦ＝Φ2－Φ1，即末、初磁通量之差.①磁感应强度B不变，有效面积S变化时，则ΔΦ＝Φ2－Φ1＝B·ΔS②磁感应强度B变化，磁感线穿过的有效面积S不变时，则ΔΦ＝Φ2－Φ1＝ΔB·S③磁感应强度B和有效面积S同时变化时，则ΔΦ＝Φ2－Φ1＝B2S2－B1S12.电磁感应现象利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流.(1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0.(2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势.3.楞次定律(1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化.楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便.(2)右手定则①适用范围：导线切割磁感线产生感应电动势.②判定方法：伸开右手，让大拇指与四指垂直，并与手掌在同一平面内，让磁感线垂直穿过掌心，大拇指指向导线运动的方向，其余四指所指方向即为感应电流的方向.(3)楞次定律的另一种表述感应电流总是阻碍产生它的那个原因，表现形式有三种：①阻碍原磁通量的变化；②阻碍物体间的相对运动；③阻碍原电流的变化(自感).4.如何理解楞次定律中“阻碍”一词（1）谁阻碍谁——感应电流的磁通量阻碍产生感应电流的磁通量.（2）阻碍什么——阻碍的是穿过回路的磁通量的变化，而不是磁通量本身.（3）如何阻碍——原磁通量增加时，感应电流的磁场方向与原磁场方向相反；原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”.（4）阻碍的结果——阻碍并不是阻止，结果是增加的最终还得增加，减少的最终还得减少.【例1】如图所示，一水平放置的矩形闭合线圈abcd，在细长磁铁的N极附近竖直下落，保持bc边在纸外，ad边在纸内，从图中位置Ⅰ经过位置Ⅱ到位置Ⅲ，位置Ⅰ和Ⅲ都很靠近Ⅱ，在这个过程中，线圈中感应电流()A.沿abcd方向B.沿dcba方向C.由Ⅰ到Ⅱ是沿abcd方向，由Ⅱ到Ⅲ是沿dcba方向D.由Ⅰ到Ⅱ是沿dcba方向，由Ⅱ到Ⅲ是沿abcd方向解析：由条形磁铁的磁场(如图所示)可知，线圈在位置Ⅱ时穿过矩形闭合线圈的磁通量最少.当线圈从位置Ⅰ到Ⅱ，穿过abcd自下而上的磁通量减少，感应电流的磁场阻碍其减少，则在线圈中产生感应电流的方向为abcd；当线圈从位置Ⅱ到Ⅲ，穿过abcd自上而下的磁通量增加，由楞次定律可知感应电流的方向是abcd.故此题的答案为A.答案：A【练习1】如图所示，两条互相平行的导线M、N中通过大小相等、方向相同的电流，导线框abcd和两导线在同一平面内，线框沿着与两导线垂直的方向，自右向左在两导线间匀速移动，则在移动过程中线框中的感应电流的方向为( )A.先顺时针后逆时针B.先逆时针后顺时针C.一直是逆时针D.一直是顺时针解析：M、N之间的磁场是两导线产生的磁场的叠加，可以以M、N两导线之间的中心面OO′为界，在OO′右边合磁场的方向垂直纸面向外，在OO′左边，合磁场的方向垂直纸面向内.线框从右向左移动到OO′中间以前，垂直纸面向外穿过线框的磁通量减少；移动到中间时磁通量为零；越过中间向左时，垂直纸面向内穿过线框的磁通量增加.由楞次定律可以判断感应电流的方向始终为逆时针方向.答案：C【例2】如图甲所示，光滑固定导轨MN、PQ水平放置，两根导体棒a、b平行放于导轨上，形成一个闭合回路.当条形磁铁从高处下落接近回路时()A.导体棒a、b将互相靠拢B.导体棒a、b将互相远离C.磁铁的加速度仍为gD.磁铁的加速度小于g解析：以N极向下为例：第一步，原磁场方向：向下(如图乙所示).第二步，原磁通量变化：增加.第三步，判断感应电流的磁场方向：感应电流的磁场与原磁场方向相反(向上).第四步，判断感应电流的方向：利用安培定则确定，俯视为逆时针.知道了导体棒a、b中的电流方向，就可根据左手定则判断受力方向：a受力向右下方，b受力向左下方，所以导体棒a、b将互相靠拢，同时对导轨的压力增加.根据牛顿第三定律，磁铁受到向上的阻力作用，则加速度小于g.所以选项A、D正确.答案：AD【练习2】如图所示，一水平放置的圆形通电线圈1固定，从上向下看电流方向为逆时针方向，另一较小的圆形线圈2从线圈1的正上方下落.在下落过程中两线圈平面始终保持平行且共轴，则线圈2从线圈1的正上方下落至线圈1的正下方过程中，从上往下看线圈2( )A.有顺时针方向的感应电流B.先是顺时针方向，后是逆时针方向的感应电流C.先是逆时针方向，后是顺时针方向的感应电流D.在线圈1的上、下两边的加速度都小于g解析：线圈1中电流(恒定)建立的磁场方向如图所示.线圈2下落过程中经过线圈1正上方时，磁场向上，且磁通量正在增大，由楞次定律可知，线圈2中产生的感应电流建立的磁场方向应向下，由安培定则可知线圈2中的电流应沿顺时针方向(俯视)；当线圈2在线圈1正下方下落时，穿过线圈2中的磁场方向向上，且磁通量正在减小，由楞次定律可知，此时，线圈2中产生的感应电流的磁场应与原磁场同向，即向上，再根据安培定则可知，线圈2中的感应电流应沿逆时针方向(俯视)，如图所示.当线圈中有感应电流时就会受到力的作用，此作用力向上，要“阻碍”线圈的下降，但不能“阻止”，也就是说磁场力始终小于重力(两线圈位于同一水平面时等于重力)，所以线圈2在线圈1的上、下两边时都向下加速，但加速度都小于g，所以选项B、D正确.答案：BD【例3】如图所示，单匝矩形线圈的一半放在具有理想边界的匀强磁场中，线圈轴线OO′与磁场边界重合，线圈按图示方向匀速转动(ab 向纸外，cd 向纸内).若从图示位置开始计时，并规定电流方向沿a →b →c →d →a 为正方向，则线圈内感应电流随时间变化的图象是( )解析：在第一个14周期内，由图可看出磁场的方向，容易得到感应电流方向与规定的正方向相反；在第二个14周期内，虽然磁场方向不变，但线圈平面已经转动，ab 离开磁场，cd 进入磁场，与第一个14周期相比，磁感线是从线圈的不同“面”进入线圈平面，由楞次定律可判断电流方向仍与正方向相反；同理，可判断后半个周期电流的方向与正方向相同.所以选项A 正确.答案：A【练习3】如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ 、MN ，当PQ 在外力的作用下运动时，MN 在磁场的作用下向右运动，则PQ 所做的运动可能是( )A.向右加速运动B.向左加速运动C.向右减速运动D.向左减速运动解析：要使金属棒MN 在磁场中运动，必须使其中有电流流过，这只能是线圈L 1产生感应电流.根据题意，引起线圈L 1产生感应电源的磁场应是线圈L 2产生的磁场，这个磁场应由线圈L 2中的电流产生.当PQ 向右运动时，用右手定则可判断出PQ 中感应电流的方向是由Q →P ，由安培定则可判断出穿过L 2、L 1的磁场方向是自下而上的；若PQ 向右加速运动，则穿过L 2、L 1的磁通量增加，用楞次定律可判断出流过MN 的感应电流从M →N ，用左手定则可判断出MN 受到向左的安培力，将向左运动，可见选项A 不正确.若PQ 向右减速运动，流过MN 的感应电流方向、感应电流所受的安培力的方向均将反向，MN 向右运动，所以选项C 是正确的.同理可判断出选项B 是正确的，而D 不正确.答案：BC【例4】如图，CDEF 为闭合线圈，AB 为电阻丝.当滑动变阻器的滑动头向下滑动时，线圈CDEF 中的感应电流在G 处产生的磁感应强度的方向是“·”时，电源的哪一端是正极？解析：当线圈CDEF中的感应电流在G处产生的磁感应强度的方向是“·”时，它在线圈内部产生磁感应强度方向应是“×”，AB中增强的电流在线圈内部产生的磁感强度方向是“·”，所以，AB中电流的方向是由B流向A，故电源的下端为正极.【练习4】(多选)如图所示的电路中，若放在水平光滑金属导轨上的ab棒突然向右移动，这可能发生在()A．闭合开关S的瞬间B．断开开关S的瞬间C．闭合开关S后，减小滑动变阻器R的阻值时D．闭合开关S后，增大滑动变阻器R的阻值时解析：闭合S瞬间，通过L2的磁感线向下，磁通量增大，由楞次定律知，感应电流方向为a→b。

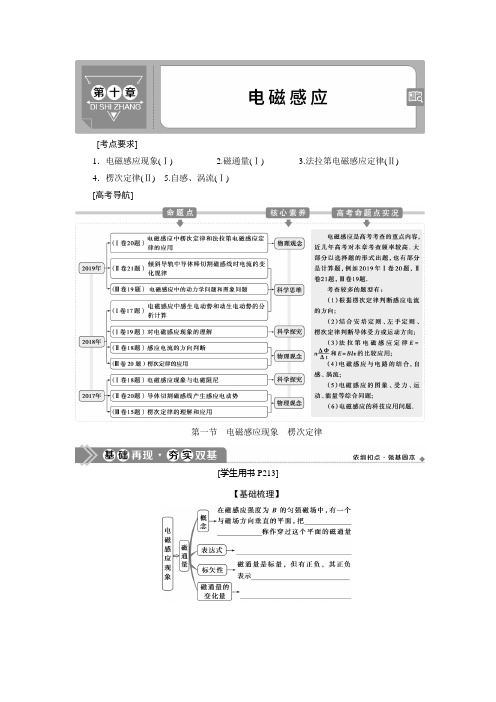

[考点要求]1．电磁感应现象(Ⅰ) 2.磁通量(Ⅰ) 3.法拉第电磁感应定律(Ⅱ) 4．楞次定律(Ⅱ) 5.自感、涡流(Ⅰ)[高考导航]第一节电磁感应现象楞次定律[学生用书P213]【基础梳理】提示：面积S与B的乘积Φ＝BS磁感线穿过平面的方向ΔΦ＝Φ2－Φ1＝B2S2－B1S1电路闭合磁通量发生变化有感应电流只有感应电动势感应电流的磁场引起感应电流的磁通量的变化从掌心进入导线运动的方向四指所指的方向【自我诊断】1．判一判(1)磁通量是矢量，有正、负之分．()(2)当导体切割磁感线运动时，导体中一定产生感应电流．()(3)穿过线圈的磁通量与线圈的匝数无关．()(4)电路中磁通量发生变化时，就一定会产生感应电流．()(5)感应电流的磁场总是与原磁场方向相反．()提示：(1)×(2)×(3)√(4)×(5)×2．做一做(1)物理课上，老师做了一个奇妙的“跳环实验”．如图所示，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环．闭合开关S的瞬间，套环立刻跳起．某同学另找来器材再探究此实验．他连接好电路，经重复实验，线圈上的套环均未动．对比老师演示的实验，下列四个选项中，导致套环未动的原因可能是() A．线圈接在了直流电源上B．电源电压过高C．所选线圈的匝数过多D．所用套环的材料与老师的不同提示：选D.无论实验用的是交流电还是直流电，闭合开关S的瞬间，穿过套环的磁通量均增加，只要套环的材料是导体，套环中就能产生感应电流，套环就会跳起．如果套环是用绝缘材料做的，则不能产生感应电流，也就不会受安培力作用而跳起，D正确．(2)在法拉第时代，下列验证“由磁产生电”设想的实验中，能观察到感应电流的是()A．将绕在磁铁上的线圈与电流表组成一闭合回路，然后观察电流表的变化B．在一通电线圈旁放置一连有电流表的闭合线圈，然后观察电流表的变化C．将一房间内的线圈两端与相邻房间的电流表连接，往线圈中插入条形磁铁后，再到相邻房间去观察电流表的变化D．绕在同一铁环上的两个线圈，分别接电源和电流表，在给线圈通电或断电的瞬间，观察电流表的变化提示：选D.产生感应电流必须满足的条件：①电路闭合；②穿过闭合电路的磁通量要发生变化．选项A、B电路闭合，但磁通量不变，不能产生感应电流，故选项A、B不能观察到电流表的变化；选项C满足产生感应电流的条件，也能产生感应电流，但是等我们从一个房间到另一个房间后，电流表中已没有电流，故选项C也不能观察到电流表的变化；选项D满足产生感应电流的条件，能产生感应电流，可以观察到电流表的变化，所以选D.对电磁感应现象的理解[学生用书P214]【知识提炼】1．常见的产生感应电流的三种情况2．判断电路中能否产生感应电流的一般流程【跟进题组】1．现将电池组、滑动变阻器、带铁芯的线圈A、线圈B、电流计及开关按如图所示连接．下列说法中正确的是()A．开关闭合后，线圈A插入或拔出线圈B都会引起电流计指针偏转B．线圈A插入线圈B中后，开关闭合和断开的瞬间电流计指针均不会偏转C．开关闭合后，滑动变阻器的滑片P匀速滑动，会使电流计指针静止在中央零刻度D．开关闭合后，只有滑动变阻器的滑片P加速滑动，电流计指针才能偏转解析：选A.开关闭合后，线圈A插入或拔出线圈B都会引起穿过线圈B的磁通量的变化，从而使电流计指针偏转，A正确；线圈A插入线圈B中后，开关闭合和断开的瞬间，穿过线圈B的磁通量会发生变化，电流计指针会偏转，B错误；开关闭合后，滑动变阻器的滑片P无论匀速滑动还是加速滑动，都会导致线圈A的电流变化，使穿过线圈B的磁通量变化，电流计指针都会发生偏转，C、D错误．2.(多选)(2018·高考全国卷Ⅰ)如图，两个线圈绕在同一根铁芯上，其中一线圈通过开关与电源连接，另一线圈与远处沿南北方向水平放置在纸面内的直导线连接成回路．将一小磁针悬挂在直导线正上方，开关未闭合时小磁针处于静止状态．下列说法正确的是()A．开关闭合后的瞬间，小磁针的N极朝垂直纸面向里的方向转动B．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向里的方向C．开关闭合并保持一段时间后，小磁针的N极指向垂直纸面向外的方向D．开关闭合并保持一段时间再断开后的瞬间，小磁针的N极朝垂直纸面向外的方向转动解析：选AD.由电路可知，开关闭合瞬间，右侧线圈环绕部分的电流向下，由安培定则可知，直导线在铁芯中产生向右的磁场，由楞次定律可知，左侧线圈环绕部分产生向上的电流，则直导线中的电流方向由南向北，由安培定则可知，直导线在小磁针所在位置产生垂直纸面向里的磁场，则小磁针的N极朝垂直纸面向里的方向转动，A正确；开关闭合并保持一段时间后，穿过左侧线圈的磁通量不变，则左侧线圈中的感应电流为零，直导线不产生磁场，则小磁针静止不动，B、C错误；开关闭合并保持一段时间再断开后的瞬间，穿过左侧线圈向右的磁通量减少，则由楞次定律可知，左侧线圈环绕部分产生向下的感应电流，则流过直导线的电流方向由北向南，直导线在小磁针所在处产生垂直纸面向外的磁场，则小磁针的N极朝垂直纸面向外的方向转动，D正确．对楞次定律的理解及应用[学生用书P215]【知识提炼】1．楞次定律中“阻碍”的含义2．感应电流方向判断的两种方法法一：用楞次定律判断法二：用右手定则判断该方法适用于部分导体切割磁感线．判断时注意掌心、拇指、四指的方向：(1)掌心——磁感线垂直穿入；(2)拇指——指向导体运动的方向；(3)四指——指向感应电流的方向．【典题例析】如图所示，ab为一金属杆，它处在垂直于纸面向里的匀强磁场中，可绕a点在纸面内转动；S为以a为圆心位于纸面内的金属环；在杆转动过程中，杆的b端与金属环保持良好接触；A为电流表，其一端与金属环相连，一端与a点良好接触．当杆沿顺时针方向转动时，某时刻ab杆的位置如图所示，则此时刻()A．有电流通过电流表，方向由c向d，作用于ab的安培力向右B．有电流通过电流表，方向由c向d，作用于ab的安培力向左C．有电流通过电流表，方向由d向c，作用于ab的安培力向右D．无电流通过电流表，作用于ab的安培力为零[解析]当金属杆ab顺时针方向转动时，切割磁感线，由法拉第电磁感应定律知产生感应电动势，由右手定则可知将产生由a到b的感应电流，电流表的d端与a端相连，c端通过金属环与b端相连，则通过电流表的电流是由c到d，而金属杆在磁场中会受到安培力的作用，由左手定则可判断出安培力的方向为水平向右，阻碍金属杆的运动，A正确．[答案] A【迁移题组】迁移1“增反减同”现象1．(多选)如图所示，磁场垂直于纸面，磁感应强度在竖直方向均匀分布，水平方向非均匀分布．一铜制圆环用丝线悬挂于O点，将圆环拉至位置a后无初速释放，在圆环从a摆向b的过程中()A．感应电流方向先逆时针后顺时针再逆时针B．感应电流方向一直是逆时针C．安培力方向始终与速度方向相反D．安培力方向始终沿水平方向解析：选AD.从磁场分布可看出：左侧向里的磁场从左向右越来越强，右侧向外的磁场从左向右越来越弱．所以，圆环从位置a运动到磁场分界线前，磁通量向里增大，由楞次定律知，感应电流的磁场与原磁场方向相反即向外，由安培定则知，感应电流沿逆时针方向；同理，跨越分界线过程中，磁通量由向里最大变为向外最大，感应电流沿顺时针方向；继续摆到b的过程中，磁通量向外减小，感应电流沿逆时针方向，A正确，B错误；由于圆环所在处的磁场上下对称，圆环等效水平部分所受安培力使圆环在竖直方向平衡，所以总的安培力沿水平方向，D正确，C错误．迁移2“来拒去留”现象2.(2020·四川绵阳模拟)两个闭合的金属环，穿在一根光滑的绝缘杆上，如图所示，当条形磁铁的S极自右向左插向圆环时，环的运动情况是()A．两环同时向左移动，间距增大B．两环同时向左移动，间距变小C．两环同时向右移动，间距变小D．两环同时向左移动，间距不变解析：选B.当磁铁的S极靠近时，穿过两圆环的磁通量变大，由楞次定律可得两圆环的感应电流方向都是顺时针方向(从右向左看)，根据左手定则可知两圆环受到磁铁向左的安培力，远离磁铁，即向左移．由于两圆环的电流方向相同，所以两圆环相互吸引，即相互合拢，间距变小，B正确，A、C、D错误．迁移3“增缩减扩”现象3．(多选)如图所示，固定的光滑金属导轨M、N水平放置，两根导体棒P、Q平行放置在导轨上，形成一个闭合回路，一条形磁铁从高处下落接近回路时()A．P、Q将相互靠拢B．P、Q将相互远离C．磁铁的加速度仍为gD．磁铁的加速度小于g解析：选AD.法一：设磁铁下端为N极，如图所示，根据楞次定律可判断出P、Q中的感应电流方向如图所示，根据左手定则可判断P、Q所受安培力的方向．可见，P、Q将相互靠拢．由于回路所受安培力的合力向下，由牛顿第三定律知，磁铁将受到向上的反作用力，因而加速度小于g.当磁铁下端为S极时，根据类似的分析可得到相同的结果，所以，本题应选A、D.法二：根据楞次定律的另一种表述——感应电流的效果总是要反抗产生感应电流的原因．本题中“原因”是回路中磁通量的增加，归根结底是磁铁靠近回路，“效果”便是阻碍磁通量的增加和磁铁的靠近．所以，P、Q将相互靠拢且磁铁的加速度小于g，应选A、D.迁移4右手定则的应用4.如图所示，MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，垂直纸面向外的匀强磁场垂直穿过MN、GH所在的平面，则()A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向为a→b→d→c→aB．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向为a→c→d→b→aC．若ab向左、cd向右同时运动，则abdc回路中的电流为零D．若ab、cd都向右运动，且两杆速度v cd>v ab，则abdc回路有电流，电流方向为a→c→d→b→a解析：选D.由右手定则可判断出A项做法使回路产生顺时针方向的电流，A错误；若ab、cd同向运动且速度大小相同，ab、cd所围面积不变，磁通量不变，故不产生感应电流，B错误；若ab向左，cd向右，则abdc回路中有顺时针方向的电流，C错误；若ab、cd都向右运动，且两杆速度v cd>v ab，则ab、cd所围面积发生变化，磁通量也发生变化，由楞次定律可判断出，abdc回路中产生顺时针方向的电流，D正确.内容例证阻碍原磁通量变化——“增反减同”阻碍相对运动——“来拒去留”磁铁靠近，是斥力；磁铁远离，是引力使回路面积有扩大或缩小的趋势——“增缩减扩”P、Q是光滑固定导轨，a、b是可动金属棒，磁铁下移，面积应减小，a、b靠近B 减小，线圈扩张阻碍原电流的变化——“增反减同”合上S，B先亮“一定律、三定则”的综合应用【知识提炼】1. “三个定则”“一个定律”的比较名称基本现象应用的定则或定律电流的磁效应运动电荷、电流产生磁场安培定则磁场对电流的作用磁场对运动电荷、电流有作用力左手定则电磁感应部分导体做切割磁感线运动右手定则闭合回路磁通量变化楞次定律2.“三个定则”和“一个定律”的因果关系(1)因电而生磁(I→B)→安培定则；(2)因动而生电(v、B→I安)→右手定则；(3)因电而受力(I、B→F安)→左手定则；(4)因磁而生电(S、B→I安)→楞次定律．【典题例析】(多选)如图所示，水平放置的两条光滑轨道上有可自由移动的金属棒PQ、MN，MN的左边有一闭合电路，当PQ在外力的作用下运动时，MN向右运动，则PQ所做的运动可能是()A.向右加速运动B ．向左加速运动 C.向右减速运动 D ．向左减速运动[解析] MN 向右运动，说明MN 受到向右的安培力，因为ab 在MN 处的磁场垂直纸面向里――→左手定则 MN 中的感应电流由M →N ――→安培定则 L 1中感应电流的磁场方向向上――→楞次定律⎩⎪⎨⎪⎧L 2中磁场方向向上减弱L 2中磁场方向向下增强；若L 2中磁场方向向上减弱――→安培定则 PQ 中电流为Q →P 且减小――→右手定则 向右减速运动；若L 2中磁场方向向下增强――→安培定则 PQ 中电流为P →Q 且增大――→右手定则向左加速运动．B 、C 正确．[答案] BC【迁移题组】迁移1 “因动生电”现象的判断1.(多选)如图所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，铜制线圈c 中将有感应电流产生且被螺线管吸引( )A.向右做匀速运动B ．向左做减速运动 C.向右做减速运动 D ．向右做加速运动解析：选BC.当导体棒向右匀速运动时产生恒定的电流，线圈中的磁通量恒定不变，无感应电流出现，A 错误；当导体棒向左减速运动时，由右手定则可判定回路中出现从b →a 的感应电流且减小，由安培定则知螺线管中感应电流的磁场向左在减弱，由楞次定律知c中出现顺时针感应电流(从右向左看)且被螺线管吸引，B正确；同理C正确，D错误．迁移2“因电而动”现象的判断2.如图所示，ab是一个可以绕垂直于纸面的轴O转动的闭合矩形导体线圈，当滑动变阻器R的滑片P自左向右滑动过程中，线圈ab将()A.静止不动B.顺时针转动,C.逆时针转动D.发生转动，但电源的极性不明，无法确定转动方向解析：选B.题图中的两个通电的电磁铁之间的磁场方向总是水平的，当滑动变阻器R 的滑片P自左向右滑动的过程中，电路的电流是增大的，两个电磁铁之间的磁场的磁感应强度也是增大的，穿过闭合导体线圈的磁通量是增大的，线圈在原磁场中所受的磁场力肯定使线圈向磁通量减小的方向运动，显然只有顺时针方向的运动才能使线圈中的磁通量减小．(1)应用楞次定律时，一般要用到安培定则来分析原来磁场的分布情况．(2)研究感应电流受到的安培力，一般先用右手定则确定电流方向，再用左手定则确定安培力的方向，或者直接应用楞次定律的推论确定．(3)“一定律、三定则”中只要是涉及力的判断都用左手判断，涉及“电生磁”或“磁生电”的判断均用右手判断，即“左力右电”．[学生用书P217]楞次定律的综合应用【对点训练】1．(多选)(2020·山东聊城模拟)航母上飞机弹射起飞是利用电磁驱动来实现的．电磁驱动原理如图所示，当固定线圈上突然通过直流电流时，线圈端点的金属环被弹射出去．现在固定线圈左侧同一位置，先后放有分别用横截面积相等的铜和铝导线制成形状、大小相同的两个闭合环，且电阻率ρ铜<ρ铝．闭合开关S的瞬间()A．从左侧看环中感应电流沿顺时针方向B．铜环受到的安培力大于铝环受到的安培力C．若将环放置在线圈右方，环将向左运动D．电池正负极调换后，金属环不能向左弹射解析：选AB.线圈中电流为右侧流入，磁场方向为向左，在闭合开关的过程中，磁场变强，则由楞次定律可知，电流由左侧看为顺时针，A正确；由于铜环的电阻较小，故铜环中感应电流较大，故铜环受到的安培力要大于铝环的，B正确；若将环放在线圈右方，根据楞次定律可得，环将向右运动，C错误；电池正负极调换后，金属环受力仍向左，故仍将向左弹出，D错误．2．(多选)法拉第在1831年发现了“磁生电”现象．如图所示，他把两个线圈绕在同一个软铁环上，线圈A和电池连接，线圈B用导线连通，导线下面平行放置一个小磁针．实验中可能观察到的现象是()A．用一节电池作电源小磁针不偏转，用十节电池作电源小磁针会偏转B．线圈B匝数较少时小磁针不偏转，匝数足够多时小磁针会偏转C．线圈A和电池连接瞬间，小磁针会偏转D．线圈A和电池断开瞬间，小磁针会偏转解析：选CD.根据电磁感应现象的产生条件可知，只有线圈B中磁通量变化时才能在线圈B中产生感应电流，因此无论线圈B匝数多少，线圈A中电池多少，都不能在线圈B中产生感应电流，A、B错误；只有在线圈A和电池连接或断开的瞬间，线圈B中才能产生感应电流，电流产生磁场，使导线下面平行放置的小磁针发生偏转，C、D正确．[学生用书P371(单独成册)](建议用时：40分钟)一、单项选择题1．(2019·高考全国卷Ⅲ)楞次定律是下列哪个定律在电磁感应现象中的具体体现？()A．电阻定律B．库仑定律C．欧姆定律D．能量守恒定律解析：选D.楞次定律中的“阻碍”作用，是能量守恒定律在电磁感应现象中的具体体现，在克服这种“阻碍”的过程中，其他形式的能转化为电能，D正确．2.如图所示，绝缘光滑水平面上有两个离得很近的导体环a、b.将条形磁铁沿它们的正中向下移动(不到达该平面)，a、b将如何移动()A．a、b将相互远离B．a、b将相互靠近C．a、b将不动D．无法判断解析：选A.根据Φ＝BS，磁铁向下移动过程中B增大，所以穿过每个环中的磁通量都增大，a、b中产生同方向的感应电流，两环间有斥力作用，所以a、b将相互远离．A正确．3.如图所示，一通电螺线管b放在闭合金属线圈a内，螺线管的中心轴线恰和线圈的一条直径MN重合．要使线圈a中产生感应电流，可采用的方法有()A．使通电螺线管中的电流发生变化B．使螺线管绕垂直于线圈平面且过线圈圆心的轴转动C．使线圈a以MN为轴转动D．使线圈绕垂直于MN的直径转动解析：选D.在选项A、B、C三种情况下，穿过线圈a的磁通量始终为零，因此不产生感应电流，A、B、C错误；选项D中，当线圈绕垂直于MN的直径转动时，穿过线圈的磁通量发生变化，会产生感应电流，故D正确．4.如图所示，两个单匝线圈a、b的半径分别为r和2r.圆形匀强磁场B的边缘恰好与a 线圈重合，则穿过a、b两线圈的磁通量之比为()A．1∶1 B．1∶2C．1∶4 D．4∶1解析：选A.磁通量Φ＝B·S，其中B为磁感应强度，S为与B垂直的有效面积．因为是同一磁场，B相同，且有效面积相同，S a＝S b，故Φa＝Φb.A正确．5.如图，光滑平行金属导轨固定在水平面上，左端由导线相连，导体棒垂直静置于导轨上构成回路．在外力F作用下，回路上方的条形磁铁竖直向上做匀速运动．在匀速运动过程中外力F做功W F，磁场力对导体棒做功W1，磁铁克服磁场力做功W2，重力对磁铁做功W G，回路中产生的焦耳热为Q，导体棒获得的动能为E k.则下列说法不正确的是()A．W1＝Q B．W2－W1＝QC．W1＝E k D．W F＋W G＝E k＋Q解析：选A.由能量守恒定律可知：磁铁克服磁场力做功W2，等于回路的电能，电能一部分转化为内能，另一部分转化为导体棒的机械能，所以W2－W1＝Q，A错误，B正确；以导体棒为对象，由动能定理可知，磁场力对导体棒做功W1＝E k，C正确；外力对磁铁做功与重力对磁铁做功之和为回路中的电能，也等于焦耳热和导体棒的动能，D正确．6.如图所示，圆环形导体线圈a平放在水平桌面上，在a的正上方固定一竖直螺线管b，二者轴线重合，螺线管与电源和滑动变阻器连接成如图所示的电路．若将滑动变阻器的滑片P向下滑动，下列表述正确的是()A．线圈a中将产生俯视时顺时针方向的感应电流B．穿过线圈a的磁通量变小C．线圈a有扩张的趋势D．线圈a对水平桌面的压力将增大解析：选D.通过螺线管b的电流如图所示，根据右手螺旋定则判断出螺线管b所产生的磁场方向竖直向下，滑片P向下滑动，滑动变阻器接入电路的电阻减小，电路电流增大，所产生的磁场的磁感应强度增强，根据楞次定律可知，线圈a中所产生的感应电流的磁场方向竖直向上，再由右手定则可得线圈a中的电流方向为俯视逆时针方向，A错误；由于螺线管b 中的电流增大，所产生的磁感应强度增强，线圈a中的磁通量变大，B错误；根据楞次定律可知，线圈a将阻碍磁通量的增大，因此，线圈a有缩小且远离螺线管的趋势，线圈a对水平桌面的压力将增大，C错误，D正确．7.如图，一圆形金属环与两固定的平行长直导线在同一竖直面内，环的圆心与两导线距离相等，环的直径小于两导线间距．两导线中通有大小相等、方向向下的恒定电流．若()A．金属环向上运动，则环上的感应电流方向为顺时针方向B．金属环向下运动，则环上的感应电流方向为顺时针方向C．金属环向左侧直导线靠近，则环上的感应电流方向为逆时针方向D．金属环向右侧直导线靠近，则环上的感应电流方向为逆时针方向解析：选D.根据楞次定律，当金属圆环上、下移动时，穿过圆环的磁通量不发生变化，没有感应电流产生，故A、B错误；当金属圆环向左移动时，则穿过圆环的磁场垂直纸面向外并且增强，根据楞次定律可以知道，产生的感应电流为顺时针，故C错误；当金属圆环向右移动时，则穿过圆环的磁场垂直纸面向里并且增强，根据楞次定律可以知道，产生的感应电流为逆时针，故D正确．8.如图，在方向垂直于纸面向里的匀强磁场中有一U形金属导轨，导轨平面与磁场垂直．金属杆PQ置于导轨上并与导轨形成闭合回路PQRS，一圆环形金属线框T位于回路围成的区域内，线框与导轨共面．现让金属杆PQ突然向右运动，在运动开始的瞬间，关于感应电流的方向，下列说法正确的是()A．PQRS中沿顺时针方向，T中沿逆时针方向B．PQRS中沿顺时针方向，T中沿顺时针方向C．PQRS中沿逆时针方向，T中沿逆时针方向D．PQRS中沿逆时针方向，T中沿顺时针方向解析：选D.金属杆PQ向右切割磁感线，根据右手定则可知PQRS中感应电流沿逆时针方向；原来T中的磁场方向垂直于纸面向里，金属杆PQ中的感应电流产生的磁场方向垂直于纸面向外，使得穿过T的磁通量减小，根据楞次定律可知T中产生顺时针方向的感应电流，综上所述，A、B、C错误，D正确．9．近来，无线充电成为应用于我们日常生活中的一项新科技，其中利用电磁感应原理来实现无线充电是比较成熟的一种方式，电动汽车无线充电方式的基本原理如图所示：路面下依次铺设圆形线圈，相邻两个线圈由供电装置通以反向电流，车身底部固定感应线圈，通过充电装置与蓄电池相连，汽车在此路面上行驶时，就可以进行充电．在汽车匀速行驶的过程中，下列说法正确的是()A．感应线圈中电流的磁场方向一定与路面线圈中电流的磁场方向相反B．感应线圈中产生的是方向改变、大小不变的电流C．感应线圈一定受到路面线圈磁场的安培力，会阻碍汽车运动D．给路面下的线圈通以同向电流，不会影响充电效果答案：C10.(2020·浙江长兴中学高三模拟)1831年，法拉第在一次会议上展示了他发明的圆盘发电机(图甲)．它是利用电磁感应原理制成的，是人类历史上第一台发电机．图乙是这个圆盘发电机的示意图：铜盘安装在水平的铜轴上，它的边缘正好在两磁极之间，两块铜片C、D分别与转动轴和铜盘的边缘良好接触．使铜盘转动，电阻R中就有电流通过．若所加磁场为匀强磁场，回路的总电阻恒定，从左往右看，铜盘沿顺时针方向匀速转动，CRD 平面与铜盘平面垂直，下列说法正确的是()A．电阻R中没有电流流过B．铜片C的电势高于铜片D的电势C．保持铜盘不动，磁场变为方向垂直于铜盘的交变磁场，则铜盘中有电流产生D．保持铜盘不动，磁场变为方向垂直于铜盘的交变磁场，则CRD回路中有电流产生解析：选C.根据右手定则可知，电流从D点流出，流向C点，因此在圆盘中电流方向为从C向D，由于圆盘在切割磁感线时相当于电源，所以D处的电势比C处高，A、B错误；保持铜盘不动，磁场变为方向垂直于铜盘的交变磁场，则穿过铜盘的磁通量发生变化，故铜盘中有感应电流产生，但是此时不再切割磁感线，所以CD不能当成电源，故CRD回路中没有电流产生，C正确，D错误．11.如图所示，通电螺线管置于水平放置的光滑平行金属导轨MN和PQ之间，ab和cd是放在导轨上的两根金属棒，它们分别静止在螺线管的左右两侧，现使滑动变阻器的滑动触头向左滑动，则ab和cd棒的运动情况是()A．ab向左运动，cd向右运动B．ab向右运动，cd向左运动。

第十章电磁感应第1讲电磁感应现象楞次定律选择题(本题共15小题，1～10题为单选，11～15题为多选)1．(2021·北京高三一模)用图中三套实验装置探究感应电流产生的条件，下列选项中能产生感应电流的操作是(B)A．甲图中，使导体棒AB顺着磁感线方向运动，且保持穿过ABCD中的磁感线条数不变B．乙图中，使条形磁铁匀速穿过线圈C．丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动D．丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动[解析]甲图中，使导体棒AB顺着磁感线方向运动，AB不切割磁感线，故不能产生感应电流，另外也可以从保持穿过ABCD中的磁感线条数不变的角度看，磁通量没变化，故也不产生感应电流，A错误；乙图中，使条形磁铁匀速穿过线圈，在磁铁从上向下穿过时，穿过线圈的磁通量会变化，故产生感应电流，B正确；丙图中，开关S闭合后，A、B螺线管相对静止一起竖直向上运动，两线圈没有相对运动，B中的磁通量没变化，故不产生感应电流，C错误；丙图中，开关S保持闭合，使小螺线管A在大螺线管B中保持不动时也不会使B中的磁通量变化，故也不能产生感应电流，D错误。

2．(2021·浙江高三一模)如图是漏电保护器的部分电路图，由金属环，线圈，控制器组成，其工作原理是控制器探测到线圈中有电流时会把入户线断开，即称电路跳闸，下列有关漏电保护器的说法正确的是(C)A．当接负载的电线中电流均匀变化时，绕在铁芯上的线圈中有稳定的电流B．当接负载的电线短路或电流超过额定值时，漏电保护器会发出信号使电路跳闸C．只有当接负载的电线漏电时，绕在铁芯上的线圈中才会有电流通过D．当接负载的电线中电流不稳定时，漏电保护器会发出信号使电路跳闸[解析]漏电保护器的工作原理是控制器探测到线圈中有电流时会把入户线断开，线圈的磁通量是由流入负载的导线中的电流和流出负载的导线中的电流在线圈中产生的磁通量的叠加，由于一般情况下，流入负载导线中的电流和流出负载导线中的电流等大反向，故线圈中的磁通量为零，无电流产生。

第十章电磁感应考试说明课程标准命题热点1。

收集资料,了解电磁感应现象的发现过程，体会科学探索中科学思想和科学态度的重要作用。

2.通过实验，探究并了解感应电流产生的条件。

能举例说明电磁感应在生产生活中的应用。

3.通过实验,探究影响感应电流方向的因素，理解楞次定律。

理解法拉第电磁感应定律.4.通过实验，了解自感现象和涡流现象。

能举例说明自感现象和涡流现象在生（1)根据楞次定律判断感应电流的方向。

(2）安培定则、左手定则、右手定则、楞次定律的综合运用.（3)法拉第电磁感应定律E＝n错误!和切割公式E＝Blv应用。

(4）与图象结合考查电磁感应现象.(5)通过“杆＋导轨”模型，“线圈穿过有界磁场”模型,考查电磁感应与力学、电路、能量等知识的综合应用。

产生活中的应用。

（6)电磁感应规律在科技中的应用。

第1讲电磁感应现象楞次定律ZHI SHI SHU LI ZI CE GONG GU ,知识梳理·自测巩固知识点1 磁通量1．定义匀强磁场中，磁感应强度（B）与垂直于磁场方向的面积(S)的乘积叫作穿过这个面积的磁通量，简称磁通，我们可以用穿过这一面积的磁感线条数的多少来形象地理解.2．公式Φ＝BS。

在国际单位制中,磁通量的单位是韦伯，符号是Wb。

3．公式适用条件（1）匀强磁场.（2)磁感线的方向与平面垂直，即B⊥S。

思考:如图所示，矩形abcd、abb′a′，a′b′cd的面积分别为S1、S2、S3,匀强磁场的磁感应强度B与平面a′b′cd垂直，则:（1）通过矩形abcd的磁通量为BS1cos_θ或BS3。

(2)通过矩形a′b′cd的磁通量为BS3。

(3）通过矩形abb′a′的磁通量为0.知识点2 电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

2．产生感应电流的条件(1)条件:穿过闭合电路的磁通量发生变化.(2)特例:闭合电路的一部分导体在磁场内做切割磁感线的运动. 3．电磁感应现象的实质产生感应电动势，如果电路闭合,则有感应电流；如果电路不闭合，则只有感应电动势而无感应电流。

板块三限时规范特训时间：45分钟100分一、选择题(本题共14小题，每小题6分，共84分。

其中1～7为单选，8～14为多选)1．如图所示，一水平放置的N匝矩形线框面积为S，匀强磁场的磁感应强度为B，方向斜向上，与水平面成30°角，现若使矩形框以左边的一条边为轴转到竖直的虚线位置，则此过程中磁通量的改变量的大小是( )A.3－12BS B.3＋12NBSC.3＋12BS D.3－12NBS答案 C解析磁通量与匝数无关，Φ＝BS中，B与S必须垂直。

初态Φ1＝Bsinθ·S，末态Φ2＝－Bcosθ·S，磁通量的变化量大小ΔΦ＝|Φ2－Φ1|＝|BS(－cos30°－sin30°)|＝3＋12BS，所以应选C项。

2．如图所示，一圆形金属线圈放置在水平桌面上，匀强磁场垂直桌面竖直向下，过线圈上A点作切线OO′，OO′与线圈在同一平面上。

在线圈以OO′为轴翻转180°的过程中，线圈中电流流向( )A．始终由A→B→C→AB．始终由A→C→B→AC．先由A→C→B→A再由A→B→C→AD．先由A→B→C→A再由A→C→B→A答案 A解析原磁场的方向垂直纸面向下，以OO′为轴翻转90°的过程中，磁通量Φ减小，由楞次定律可知，感应电流的磁场方向与原磁场方向相同，垂直纸面向下，由安培定则可知，感应电流方向A→B→C→A；以OO′为轴再转90°的过程中，磁通量Φ变大，感应电流的磁场方向与原磁场方向相反，垂直纸面向上，由安培定则可知，感应电流方向A→B→C→A，所以A 选项是正确的。

3．[2017·河北衡水模拟]线圈ab 中的电流如图所示，设电流从a 到b 为正方向，那么在0～t 0这段时间内，用丝线悬挂的铝环M 中产生感应电流，从左向右看，它的方向是( )A ．顺时针B ．逆时针C ．先顺时针后逆时针D ．先逆时针后顺时针答案 A解析 根据题意可知，当电流从a 流向b 时，由右手螺旋定则可知，穿过线圈M 的磁场水平向右，由于电流的减小，所以磁通量变小，根据楞次定律可得，铝环M 的感应电流方向为顺时针(从左向右看)。

4楞次定律[学习目标] 1.正确理解楞次定律的内容及其本质.2.掌握右手定则，并理解右手定则实际上为楞次定律的一种具体表现形式.3.能够熟练运用楞次定律和右手定则判断感应电流的方向.一、右手定则将右手手掌伸平，使大拇指与其余并拢的四指垂直，并与手掌在同一平面内，让磁感线从手心穿入，大拇指指向导体运动方向，这时四指的指向就是感应电流的方向，也就是感应电动势的方向.二、楞次定律感应电流具有这样的方向，即感应电流的磁场总是要阻碍引起感应电流的磁通量的变化.[即学即用]1.判断下列说法的正误.(1)感应电流的磁场总是与引起感应电流的磁场方向相反.(×)(2)感应电流的磁场可能与引起感应电流的磁场方向相同.(√)(3)感应电流的磁场总是阻止引起感应电流的磁通量的变化.(×)2.如图1所示，光滑平行金属导轨PP′和QQ′，都处于同一水平面内，P和Q之间连接一电阻R，整个装置处于竖直向下的匀强磁场中.现垂直于导轨放置一根导体棒MN，MN向右运动时，MN中的电流方向为________，MN向左运动时，MN中的电流方向为________.(填“M→N”或“N→M”)图1答案N→M M→N一、右手定则[导学探究]如图2所示的电路中，G为电流计(已知电流由左接线柱流入，指针向左偏，由右接线柱流入，指针向右偏)，当ab在磁场中切割磁感线运动时，指针的偏转情况如下表，根据指针的偏转情况，判断电流方向.图2导体棒ab的运动指针偏转方向回路中电流方向(俯视)ab段中电流方向向右向左________从b向a向左向右________从a向b答案顺时针逆时针[知识深化]右手定则的理解(1)适用范围：闭合电路的部分导体切割磁感线产生感应电流方向的判断.(2)右手定则反映了磁场方向、导体运动方向和电流方向三者之间的相互垂直关系.①大拇指所指的方向是导体相对磁场切割磁感线的运动方向，既可以是导体运动而磁场未动，也可以是导体未动而磁场运动，还可以是两者以不同速度同时运动.②四指指向电流方向，切割磁感线的那部分导体相当于电源.例1下列图中表示闭合电路中的一部分导体在磁场中做切割磁感线运动的情景，导体ab上的感应电流方向为a→b的是()答案A解析在导体ab上，A中电流方向为a→b，B中电流方向为b→a，C中电流方向为b→a，D中电流方向为b→a，故选A.二、楞次定律[导学探究]根据如图3甲、乙、丙、丁所示进行实验操作，并填好实验现象.图3甲乙丙丁条形磁铁运动的情况N极向下插入线圈S极向下插入线圈N极向上拔出线圈S极向上拔出线圈原磁场方向(“向上”或“向下”)____________________穿过线圈的磁通量变化情况(“增________________加”或“减少”)感应电流的方向(在螺线管上方俯视)逆时针顺时针顺时针逆时针感应电流的磁场方向(“向上”或________________“向下”)原磁场与感应电流磁场的方向关系________________请根据上表所填内容理解：甲、乙两种情况下，磁通量都________，感应电流的磁场方向与原磁场方向________；丙、丁两种情况下，磁通量都________，感应电流的磁场方向与原磁场方向________.答案向下向上向下向上增加增加减少减少向上向下向下向上相反相反相同相同增加相反减少相同[知识深化]楞次定律中“阻碍”的含义(1)“阻碍”的理解①谁阻碍——感应电流产生的磁场.②阻碍谁——阻碍引起感应电流的磁通量的变化.③如何阻碍——当原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同.④阻碍效果——阻碍并不是阻止，结果增加的还是增加，减少的还是减少.(2)“阻碍”的表现形式①从磁通量变化的角度看，感应电流的效果是阻碍磁通量的变化.②从相对运动的角度看，感应电流的效果是阻碍相对运动.例2关于楞次定律，下列说法正确的是()A.感应电流的磁场总是要阻碍引起感应电流的磁通量的变化B.闭合电路的一部分导体在磁场中运动时，必受磁场阻碍作用C.原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场同向D.感应电流的磁场总是跟原磁场反向，阻碍原磁场的变化答案A解析感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，选项A正确；闭合电路的一部分导体在磁场中平行磁感线运动时，不受磁场阻碍作用，选项B错误；原磁场穿过闭合回路的磁通量增加时，感应电流的磁场与原磁场反向，选项C错误；当原磁通量增加时感应电流的磁场跟原磁场反向，当原磁通量减少时感应电流的磁场跟原磁场同向，选项D错误.三、楞次定律的应用楞次定律应用四步曲(1)确定原磁场方向；(2)判定产生感应电流的磁通量如何变化(增加还是减少)；(3)根据楞次定律确定感应电流的磁场方向(增反减同)；(4)判定感应电流的方向.该步骤也可以简单地描述为“一原二变三感四螺旋”.一原——确定原磁场的方向；二变——确定磁通量是增加还是减少；三感——判断感应电流的磁场方向；四螺旋——用右手螺旋定则判断感应电流的方向.例3(多选)如图4所示，闭合金属圆环沿垂直于磁场方向放置在有界匀强磁场中，将它从匀强磁场中匀速拉出，以下各种说法中正确的是()图4A.向左拉出和向右拉出时，环中的感应电流方向相反B.向左或向右拉出时，环中感应电流方向都是沿顺时针方向的C.向左或向右拉出时，环中感应电流方向都是沿逆时针方向的D.将圆环左右拉动，当环全部处在磁场中运动时，圆环中无感应电流答案BD解析将金属圆环不管从哪边拉出磁场，穿过闭合圆环的磁通量都要减少，根据楞次定律可知，感应电流的磁场要阻碍原磁通量的减少，感应电流的磁场方向与原磁场方向相同，应用右手螺旋定则可以判断出感应电流的方向是顺时针方向的，选项B正确，A、C错误；当圆环全部处在磁场中运动时，穿过圆环的磁通量没有改变，该种情况无感应电流，D正确.例4矩形导线框abcd与长直导线MN放在同一水平面上，ab边与MN平行，导线MN中通入如图5所示的电流，当MN中的电流增大时，下列说法正确的是()图5A.导线框abcd中没有感应电流B.导线框abcd中有顺时针方向的感应电流C.导线框所受的安培力的合力方向水平向左D.导线框所受的安培力的合力方向水平向右答案D解析直导线中通有向上且增大的电流，根据安培定则知，通过线框的磁场方向垂直纸面向里，且增大，根据楞次定律知感应电流的方向为逆时针方向，故A、B错误；根据左手定则知，ab边所受安培力方向水平向右，cd边所受安培力方向水平向左，离导线越近，磁感应强度越大，所以ab边所受的安培力大于cd 边所受的安培力，则线框所受安培力的合力方向水平向右，故C错误，D正确.1.(楞次定律的理解)根据楞次定律知，感应电流的磁场一定是()A.阻止引起感应电流的磁通量B.与引起感应电流的磁场方向相反C.阻碍引起感应电流的磁通量的变化D.与引起感应电流的磁场方向相同答案C解析感应电流的磁场总是要阻碍引起感应电流的磁通量的变化，故选C.2.(楞次定律的应用)某磁场磁感线如图6所示，有一铜线圈自图中A处落至B处，在下落过程中，自上向下看，线圈中的感应电流方向是()图6A.始终顺时针B.始终逆时针C.先顺时针再逆时针D.先逆时针再顺时针答案C解析自A处落至题图虚线所示位置的过程中，穿过线圈的磁通量增加，由楞次定律知线圈中感应电流方向为顺时针，从题图虚线所示位置落至B处的过程中，穿过线圈的磁通量减少，由楞次定律知，线圈中感应电流方向为逆时针，C项正确.3.(楞次定律的应用)磁铁在线圈中心上方开始运动时，线圈中产生如图7所示方向的感应电流，则磁铁()图7A.向上运动B.向下运动C.向左运动D.向右运动答案B4.(右手定则的应用)(多选)闭合电路的一部分导体在磁场中做切割磁感线运动，如图所示，能正确表示磁感应强度B的方向、导体运动速度方向与产生的感应电流方向间关系的是()答案BC解析图A中导体不切割磁感线，导体中无电流；由右手定则可以判断B、C正确；D图中感应电流方向应垂直纸面向外.。

第十章电磁感应【考情微解读】第1讲电磁感应现象楞次定律知|识|梳|理微知识❶磁通量1．磁通量：设在匀强磁场中有一个与磁场方向垂直的平面，该平面的面积S与磁感应强度B的乘积叫做穿过这个面的磁通量，简称磁通。

公式：Φ＝BS，单位：韦伯，符号：Wb。

1 Wb＝1_T·m2。

2．磁通量的意义：可以用磁感线形象地说明，即穿过磁场中某个面的磁感线的条数。

对于同一个平面，当它跟磁场方向垂直时，穿过它的磁感线条数最多，磁通量最大。

当它跟磁场方向平行时，没有磁感线穿过它，则磁通量为零。

微知识❷电磁感应现象1．电磁感应现象当穿过闭合电路的磁通量发生变化时，电路中有感应电流产生的现象。

2．产生感应电流的条件(1)条件：穿过闭合电路的磁通量发生变化。

(2)特例：闭合电路的一部分导体在磁场内做切割磁感线的运动。

3．产生电磁感应现象的实质电磁感应现象的实质是产生感应电动势，如果回路闭合，则产生感应电流；如果回路不闭合，则只产生感应电动势，而不产生感应电流。

4．能量转化发生电磁感应现象时，机械能或其他形式的能转化为电能。

微知识❸楞次定律基|础|诊|断一、思维诊断1．磁通量等于磁感应强度B与面积S的乘积(×)2．磁通量、磁通量变化、磁通量的变化率的大小均与匝数无关(√)3．只要回路中的磁通量变化，回路中一定有感应电流(×)4．由楞次定律知，感应电流的磁场一定与引起感应电流的磁场方向相反(×)5．当导体切割磁感线运动时，一定产生感应电动势(√)二、对点微练1．(磁通量的理解)如图所示的磁场中，有三个面积相同且相互平行的线圈S1、S2和S3，穿过S1、S2和S3的磁通量分别为Φ1、Φ2和Φ3，下列判断正确的是( )A．Φ1最大B．Φ2最大C．Φ3最大D．Φ1＝Φ2＝Φ3解析三个线圈的面积相同，由图可看出第三个线圈所在处磁感线最密，即磁感应强度最强，所以Φ3最大。

答案 C2．(电磁感应现象)如图所示，矩形线框在磁场内做的各种运动中，能够产生感应电流的是( )A B C D解析根据产生感应电流的条件，闭合回路内磁通量变化产生感应电流，能够产生感应电流的是图B。

专题13.1 电磁感应现象、楞次定律法拉第电磁感应定律（讲）目录一讲核心素养 (1)二讲必备知识 (1)（知识点一）电磁感应现象的理解和推断 (1)（知识点二）感应电流方向的推断 (3)（知识点三）楞次定律推论的应用 (5)（知识点四）探究影响感应电流方向的因素 (8)三．讲关键能力 (10)（能力点一）会正确应用“三定则肯定律〞 (10)（能力点二）感应电动势求解的“四种〞模型 (12)（能力点三）会分析自感现象 (15)（能力点四）涡流、电磁阻尼和电磁驱动 (16)四．讲模型思想-----导体切割磁感线产生感应电动势的常见类型 (18)类型1　平动切割磁感线 (18)类型2　转动切割磁感线 (19)一讲核心素养1.物理观念：自感现象和涡流现象。

通过实验，了解自感现象和涡流现象。

能举例说明自感现象和涡流现象在生产生活中的应用。

2.科学思维：电磁感应规律的理解和应用。

通过实验，理解法拉第电磁感应定律。

3.科学探究：通过实验，了解电磁感应现象，了解产生感应电流的条件。

了解电磁感应现象的应用及其对现代社会的影响。

二讲必备知识（知识点一）电磁感应现象的理解和推断常见的产生感应电流的三种情况（例1）(2023·云南省师大附中5月统一质量检测)物理课上，老师做了一个奇异的“跳环实验〞。

如下图，她把一个带铁芯的线圈L、开关S和电源用导线连接起来后，将一金属套环置于线圈L上，且使铁芯穿过套环。

闭合开关S的瞬间，套环马上跳起。

某同学另找来器材再探究此实验。

他连接好电路，经重复试验，线圈上的套环均未动。

比照老师演示的实验，以下四个选项中，导致套环未动的原因可能是( )A.线圈接在了直流电源上B.电源电压过高C.所选线圈的匝数过多D.所用套环的材料与老师的不同（答案）　D（解析）　金属套环跳起来的原因是开关S闭合时，套环上产生的感应电流与通电螺线管上的电流相互作用而引起的，线圈接在直流电源上时，金属套环也会跳起。
