第一章1建筑给水系统

第一章建筑给水排水建筑给水排水系统是建筑物中最基本的一项设施，其作用是为建筑内的日常用水提供保障，并规范废水的排出，以保障公共卫生和环境安全。

本章将详细介绍建筑给水排水系统的相关知识。

1.1 建筑给水系统建筑给水系统是指为建筑内的水源提供保障的系统，它包括水源、水箱、水泵、管道、阀门、水表等配套设施。

建筑物一般将外来水源通过自来水管道引入建筑内，进行二次加压、净化等处理后再供给建筑内的各个水龙头、洗手间、浴室等处使用。

在建筑给水系统的设计中，需要按照所需用水量、用水房间的位置、用水设备的类型等因素进行综合考虑。

同时，为了保障系统的安全和稳定性，需要进行科学合理的布局和管道的选择，采用先进的管道连接方式，以及选择适合实际需要的水泵等配套设备。

1.2 建筑排水系统建筑排水系统是指为建筑内的废水排放提供保障的系统，它包括排水设备、排水管道、检查井、拦污设施等。

建筑物内的废水一般通过排水管道，经过处理或者直接排入城市管网中。

在建筑排水系统的设计中，需要根据不同的废水种类，进行合理的布局以及管道的材质选择、管径设计等方面的考虑。

同时，为了保障系统的安全性，还需要对排水管道进行检测和维护，以及安装拦污设施，防止废水中的杂质对城市管网造成污染。

1.3 建筑给排水设备建筑给水排水系统中涉及到的设备种类繁多，每个设备的功能也有所不同。

其中较为常见的建筑给水排水设备如下：1.水泵：水泵主要用于建筑给水系统中，其作用是进行二次加压，将水源从水箱或城市管网中提升至建筑各处水口。

2.水箱：水箱是建筑给水系统中的储水设备，用于储存水源，并实现供水压力平衡。

3.排水管道：排水管道是建筑排水系统中的重要部分，管道的质量和布局决定了废水的排放效果。

4.检查井：检查井主要用于建筑排水系统中，用于排水管道的检查和疏通。

除了以上常见的设备外，还有一些其他的建筑给水排水设备，例如过滤器、蓄水池、污水泵、污水处理设备等。

1.4 建筑给排水系统的维护建筑给排水系统的维护是保障系统正常运行的重要环节，一旦系统出现故障或者失效，将给建筑内的日常用水带来不便，同时还可能对环境、卫生产生不良影响。

1.1 给水系统
二、给水系统的组成
引入管进入建筑内部的情况有两种： 一种从浅基础下面 通过，另一种是穿过建 筑物基础或地下室墙壁。 在地下水位高的地区， 引入管穿过地下室外墙 或基础时，应设防水套 管等对其进行防水保护。 如图2所示。
图2 引入管进入建筑的形式
1.1 给水系统
二、给水系统的组成
⑵计量仪表 计量仪表是指测量水表、温度和水压的仪表。 如水表、流量计、压力表、真空表、温度计、水 位计等，以便计量用户用水的相关信息。但在日 常生活中，常用的计量仪表为水表。
1.1 给水系统
一、给水系统的分类
1.生活给水系统 生活给水系统是日常生活中供给人们使用的给 水系统，包括生活饮用水系统和杂用水系统。
2.生产给水系统 由于工业生产种类和生产工艺的不同，可以分为 直流给水系统、循环给水系统、纯水系统等多种形式。 生产给水系统的特点是用水量均匀、水质要求差异大。 3.消防给水系统 该系统的作用是扑灭火灾和控制火灾蔓延。消防 给水系统包括火栓给水系统、自动喷水灭火系统、水 幕系统、水喷雾灭火系统等。
1.3 给水设备
一、水泵
在建筑给水系统中水泵是主要的升压设备。
目前，建筑给水系统中常用的水泵是离心式水泵。
离心式水泵的类型较多，从外形上可分为卧式泵 和立式泵；从加压段上可分为单级泵和多级泵；
从水泵吸入口看可分为单吸入口泵和多吸入口泵。
此外还有潜水泵等等。离心式水泵具有结构简单、 体积小、效率高、流量和扬程选择范围大、安装
二、贮水池、水箱
⑴储水池 当资料不足时，储水池的生活（生产） 调节水量可按建筑中最高日用水量的 10%～20%估算。消防储备水量可根据 具体消防要求，以火灾延续时间内所需的消 防用水总量确定；生产事故备用水量，应根 据用户安全供水要求，中断供水的后果和城 市供水管网可能出现停水等因素确定。若储 水池仅储备生活（生产）调节水量，则储水 池有效容积不计Vf和Vs。

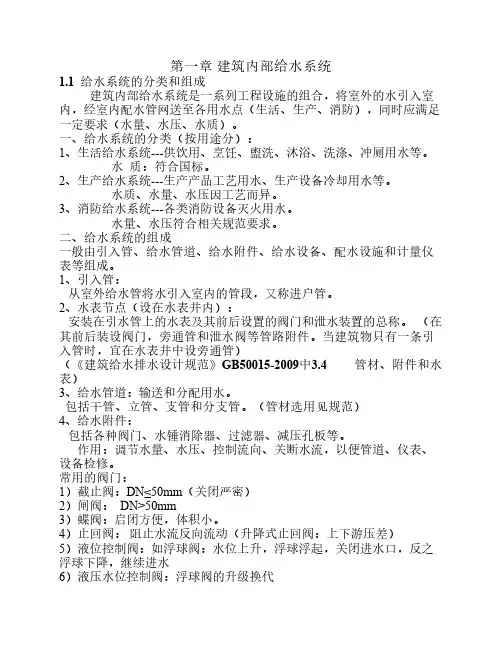

第一章建筑内部给水系统1.1 给水系统的分类和组成建筑内部给水系统是一系列工程设施的组合，将室外的水引入室内，经室内配水管网送至各用水点（生活、生产、消防），同时应满足一定要求（水量、水压、水质）。

一、给水系统的分类（按用途分）：1、生活给水系统---供饮用、烹饪、盥洗、沐浴、洗涤、冲厕用水等。

水质：符合国标。

2、生产给水系统---生产产品工艺用水、生产设备冷却用水等。

水质、水量、水压因工艺而异。

3、消防给水系统---各类消防设备灭火用水。

水量、水压符合相关规范要求。

二、给水系统的组成一般由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。

1、引入管：从室外给水管将水引入室内的管段，又称进户管。

2、水表节点（设在水表井内）：安装在引水管上的水表及其前后设置的阀门和泄水装置的总称。

（在其前后装设阀门，旁通管和泄水阀等管路附件。

当建筑物只有一条引入管时，宜在水表井中设旁通管）（《建筑给水排水设计规范》GB50015-2009中3.4 管材、附件和水表）3、给水管道：输送和分配用水。

包括干管、立管、支管和分支管。

（管材选用见规范）4、给水附件：包括各种阀门、水锤消除器、过滤器、减压孔板等。

作用：调节水量、水压、控制流向、关断水流，以便管道、仪表、设备检修。

常用的阀门：1）截止阀：DN≤50mm（关闭严密）2）闸阀： DN>50mm3）蝶阀：启闭方便，体积小。

4）止回阀：阻止水流反向流动（升降式止回阀：上下游压差）5）液位控制阀：如浮球阀：水位上升，浮球浮起，关闭进水口，反之浮球下降，继续进水6）液压水位控制阀：浮球阀的升级换代给水附件的使用原则见规范5、配水设施：生活、生产和消防给水系统管网的终端用水点上的装置。

如：卫生器具的给水配件或配水龙头。

消防用水设备：消防栓、自喷头6、增压和贮水设备：水泵、气压给水设备、贮水池、水箱、吸水井1.2 给水方式给水方式：是指建筑内部给水系统的供水方案。

第章建筑给水系统(1)
第章：建筑给水系统
一、建筑给水系统的概念和作用：
建筑给水系统是指为建筑物提供生活用水、消防用水等各种用水，并
将废水处理后排放出去的系统。

建筑给水系统的作用在于为建筑物内
的人们提供生活必需品水源，同时也是防火设施的一部分，具有重要
的安全意义。

二、建筑给水系统的主要组成部分：
1.水源设备：水源设备是指为建筑物提供水源的设备，可以是地下水、自来水或水泵等。

2.输水管道：输水管道是将水源设备提供的水送到建筑物内各用水设
备的管道。

输水管道应具有一定的管道直径，并且需要有流通的空间
以便于安全修理。

3.用水设备：用水设备是指建筑物内各种设备的不同用途所用的水，
如水龙头、水箱、水表等。

4.净化处理设备：净化处理设备是指用于净化建筑物用水质量的设备，如过滤设备、软化设备等。

三、建筑给水系统的注意事项：
1.建筑给水系统的设计应当充分考虑建筑物的用水量、水压等因素，
并保证系统的合理功能。

2.建筑给水系统的施工应当按照相关标准和规范进行，并注意管道的防腐防蚀、防泄漏等问题。

3.建筑给水系统的维护保养应当定期进行，以保证建筑物内用水质量和安全性。

四、结论
建筑给水系统对于建筑物的正常运行和人们的生活起到了至关重要的作用。

在建筑给水系统的建设过程中，需要严格按照标准要求进行设计、施工和维护保养，以确保系统的正常运行和人们的生活安全。
