自动化仪表培训讲义

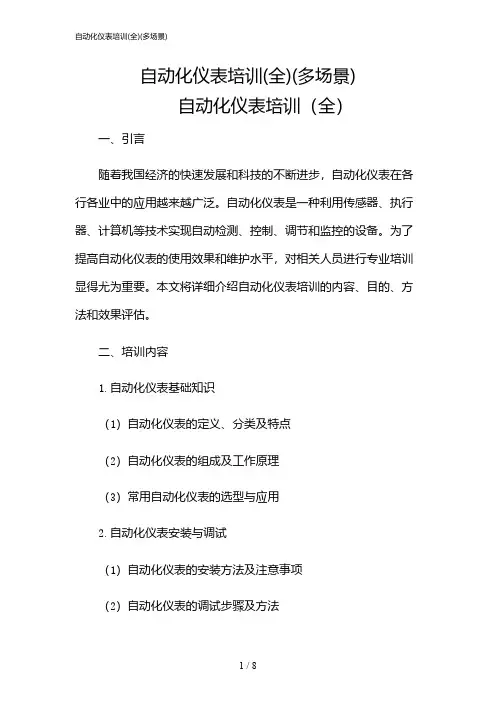

自动化仪表培训(全)(多场景)自动化仪表培训（全）一、引言随着我国经济的快速发展和科技的不断进步，自动化仪表在各行各业中的应用越来越广泛。

自动化仪表是一种利用传感器、执行器、计算机等技术实现自动检测、控制、调节和监控的设备。

为了提高自动化仪表的使用效果和维护水平，对相关人员进行专业培训显得尤为重要。

本文将详细介绍自动化仪表培训的内容、目的、方法和效果评估。

二、培训内容1.自动化仪表基础知识（1）自动化仪表的定义、分类及特点（2）自动化仪表的组成及工作原理（3）常用自动化仪表的选型与应用2.自动化仪表安装与调试（1）自动化仪表的安装方法及注意事项（2）自动化仪表的调试步骤及方法（3）自动化仪表的校准与标定3.自动化仪表维护与故障处理（1）自动化仪表的日常维护与保养（2）自动化仪表的故障诊断与处理方法（3）自动化仪表的维修技巧与注意事项4.自动化仪表管理与技术发展（1）自动化仪表的管理制度与规范（2）自动化仪表的技术发展趋势与创新（3）自动化仪表在行业中的应用案例与经验分享三、培训目的1.提高参训人员对自动化仪表的认识和了解，掌握自动化仪表的基本知识和应用技能。

2.培养参训人员具备自动化仪表安装、调试、维护和故障处理的能力，提高工作效率。

3.传播自动化仪表管理与技术发展方面的知识，促进参训人员综合素质的提升。

4.加强企业内部技术交流，提升企业整体自动化水平。

四、培训方法1.理论讲授：邀请具有丰富实践经验和理论水平的专家进行授课，确保培训内容的科学性和实用性。

2.实践操作：组织参训人员进行现场操作，使理论与实践相结合，提高动手能力。

3.案例分析：通过分析典型自动化仪表应用案例，使参训人员更好地理解自动化仪表在实际工作中的运用。

4.互动交流：鼓励参训人员提问、分享经验，促进知识共享和技能提升。

五、效果评估1.考试考核：培训结束后，对参训人员进行书面考试，检验培训效果。

2.实践操作考核：组织参训人员进行实际操作考核，评估动手能力。

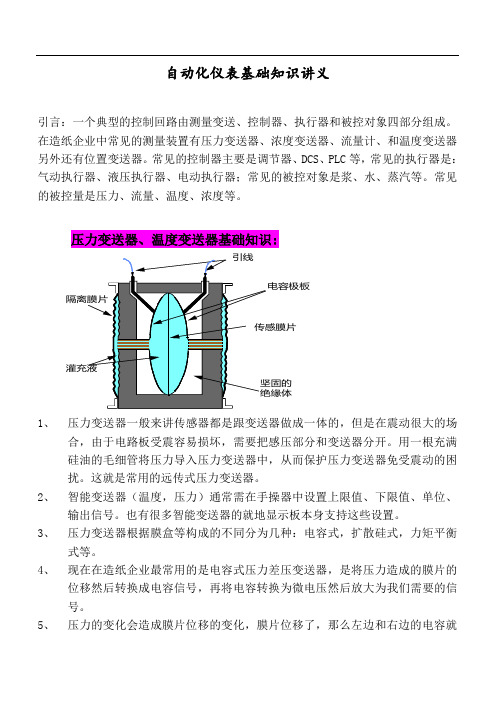

自动化仪表基础知识讲义引言：一个典型的控制回路由测量变送、控制器、执行器和被控对象四部分组成。

在造纸企业中常见的测量装置有压力变送器、浓度变送器、流量计、和温度变送器另外还有位置变送器。

常见的控制器主要是调节器、DCS、PLC等，常见的执行器是：气动执行器、液压执行器、电动执行器；常见的被控对象是浆、水、蒸汽等。

常见的被控量是压力、流量、温度、浓度等。

1、压力变送器一般来讲传感器都是跟变送器做成一体的，但是在震动很大的场合，由于电路板受震容易损坏，需要把感压部分和变送器分开。

用一根充满硅油的毛细管将压力导入压力变送器中，从而保护压力变送器免受震动的困扰。

这就是常用的远传式压力变送器。

2、智能变送器（温度，压力）通常需在手操器中设置上限值、下限值、单位、输出信号。

也有很多智能变送器的就地显示板本身支持这些设置。

3、压力变送器根据膜盒等构成的不同分为几种：电容式，扩散硅式，力矩平衡式等。

4、现在在造纸企业最常用的是电容式压力差压变送器，是将压力造成的膜片的位移然后转换成电容信号，再将电容转换为微电压然后放大为我们需要的信号。

5、压力的变化会造成膜片位移的变化，膜片位移了，那么左边和右边的电容就发生变化，真正检测的是（C1-C2）/(C1+C2)6、不同的测量范围的差压变送器是由于膜片的厚度不同7、华氏温标与摄氏温标之间的关系为℃=5/9(℉-32)8、用差压法测量容器液位时,液位的高度取决于压力差和介质密度和取压点位置9、某温度仪表的量程为100-200℃，则温度仪表输出的电流为X mA时，其温度值的计算可以这样计算：【(X-4)/(20-4)】*(200-100)+10010、测量温度的常见传感器是热电阻和热电偶11、压力变送器经常配有三阀组来实现测压，三阀组件的投运及停运是由步骤的，主要是为了防止单向过压或者防止把冷凝罐内的冷凝水给弄没了。

因此需要规定投运与停止的步骤。

投运的步骤：打开正压阀，关闭平衡阀，打开负压阀；停运的步骤：关闭负压阀、打开平衡阀、关闭正压阀流量计方面的基础知识12、流量计按照原理来分的话分为电磁流量计，涡街流量计，靶式流量计，转子流量计，容积式流量计等等。

自动化仪表培训全课件contents •自动化仪表概述•自动化仪表基本原理•自动化仪表选型与安装•自动化仪表操作与维护•自动化仪表在工业生产中应用•自动化仪表发展趋势与挑战目录自动化仪表概述01自动化仪表定义与分类自动化仪表定义自动化仪表是一种能够自动测量、记录和显示各种过程参数的仪表，广泛应用于工业、能源、环保等领域。

自动化仪表分类根据测量原理和应用领域不同，自动化仪表可分为温度仪表、压力仪表、流量仪表、物位仪表等。

早期自动化仪表早期的自动化仪表主要采用机械式和电子管式结构，功能相对简单，精度和稳定性较低。

现代自动化仪表随着微电子技术、计算机技术和通信技术的发展，现代自动化仪表逐渐向数字化、智能化和网络化方向发展，具有更高的测量精度、更强的数据处理能力和更广泛的应用范围。

工业领域01自动化仪表在工业领域应用广泛，如石油化工、电力、钢铁、有色金属等，用于监测和控制生产过程中的各种参数，确保生产安全和产品质量。

能源领域02自动化仪表在能源领域也有重要应用，如火力发电、核能发电、风能发电等，用于监测和控制能源生产过程中的温度、压力、流量等参数，提高能源利用效率。

环保领域03自动化仪表在环保领域的应用也日益增多，如污水处理、废气处理等，用于监测和控制环保设施的运行状态和处理效果，保护环境安全。

自动化仪表基本原理02通过仪表直接读取被测参数的数值，如温度计、压力计等。

直接测量通过测量与被测参数有一定关系的物理量，再经过计算求得被测参数的数值，如流量测量中通过测量差压来求得流量。

间接测量将多个直接或间接测量结果进行组合运算，得出更复杂的参数值。

组合测量测量原理及方法传感器工作原理利用电阻应变片将应变转换为电阻变化，再通过测量电路转换为电压或电流信号。

将被测参数的变化转换为电容量的变化，再通过测量电路转换为电压或电流信号。

利用压电效应将机械能转换为电能，实现非电量电测技术。

利用光电效应将光信号转换为电信号，实现光电信号的转换与传输。

自动化仪表基础知识(高端培训)一、教学内容本节课主要讲授自动化仪表的基础知识，包括自动化仪表的定义、分类、基本原理及其在工业生产中的应用。

具体内容包括：1. 自动化仪表的定义及作用2. 自动化仪表的分类：压力仪表、流量仪表、温度仪表、物位仪表等3. 自动化仪表的基本原理：传感器、变送器、显示器、执行器等4. 自动化仪表在工业生产中的应用：石油、化工、电力、冶金等二、教学目标1. 了解自动化仪表的定义、分类及其在工业生产中的应用。

2. 掌握自动化仪表的基本原理，包括传感器、变送器、显示器、执行器等。

3. 能够分析并解决实际工程中的自动化仪表问题。

三、教学难点与重点重点：自动化仪表的分类、基本原理及其在工业生产中的应用。

难点：自动化仪表的基本原理，包括传感器、变送器、显示器、执行器等的工作原理及其相互之间的关系。

四、教具与学具准备1. 教具：PPT、自动化仪表模型、实物仪表等。

2. 学具：笔记本、笔、教材等。

五、教学过程1. 实践情景引入：介绍工业生产中自动化仪表的应用实例，如炼油厂、化工厂等，让学生了解自动化仪表在实际生产中的重要性。

2. 理论知识讲解：详细讲解自动化仪表的定义、分类、基本原理，包括传感器、变送器、显示器、执行器等的工作原理及其相互之间的关系。

3. 例题讲解：分析实际工程中的自动化仪表问题，如压力仪表的选用、流量仪表的校准等，引导学生运用所学知识解决实际问题。

4. 随堂练习：布置一些与本节课内容相关的练习题，让学生现场解答，检验学习效果。

5. 互动环节：鼓励学生提问，解答学生疑问，加强师生之间的互动。

六、板书设计1. 自动化仪表的定义、分类及其在工业生产中的应用。

2. 自动化仪表的基本原理，包括传感器、变送器、显示器、执行器等。

七、作业设计1. 请简述自动化仪表的定义及其作用。

2. 列举至少三种自动化仪表的分类，并简要说明其原理。

3. 分析实际工程中自动化仪表的应用，以压力仪表和流量仪表为例，说明其在工程中的具体应用。
