第八节：抽芯机构设计一`概述当塑料制品侧壁带有通孔凹槽，凸台时，塑料制品不能直接从模具内脱出，必须将成型孔，凹槽及凸台的成型零件做成活动的，称为活动型芯。
完成活动型抽出和复位的机构叫做抽苡机构。
（一）抽芯机构的分类1.机动抽芯开模时，依靠注射检的开模动作，通过抽芯机来带活动型芯，把型芯抽出。
机动抽芯具有脱模力大，劳动强度小，生产率高和操作方便等优点，在生产中广泛采用。
按其传动机构可分为以下几种：斜导柱抽芯，斜滑块抽芯，齿轮齿条抽芯等。
2.手动抽芯开模时，依靠人力直接或通过传递零件的作用抽出活动型芯。
其缺点是生产，劳动强度大，而且由于受到限制，故难以得到大的抽芯力、其优点是模具结构简单，制造方便，制造模具周期短，适用于塑料制品试制和小批量生产。
因塑料制品特点的限制，在无法采用机动抽芯时，就必须采用手动抽芯。
手动抽芯按其传动机构又可分为以下几种：螺纹机构抽芯，齿轮齿条抽芯，活动镶块芯，其他抽芯等。
3．液压抽芯活动型芯的，依靠液压筒进行，其优点是根据脱模力的大小和抽芯距的长短可更换芯液压装置，因此能得到较大的脱模力和较长的抽芯距，由于使用高压液体为动力，传递平稳。
其缺点是增加了操作工序，同时还要有整套的抽芯液压装置，因此，它的使用范围受到限制，一般很小采用。
（二）抽芯距和脱模力的计算把型芯从塑料制品成型僧抽到不妨碍塑料制品脱出的僧，即型芯在抽拔方向的距离，称为抽芯距。
抽芯距应等于成型孔深度加上2-3MM.一．抽芯距的计算如图3-102所示。
计算公式如下：S=Htgθ(3-26)式中S------ 抽芯距（MM）H------ 斜导柱完成抽芯所需的行程（MM）θ----- 斜导柱的倾斜角，一般取15·~20·2.脱模力的计算塑料制品在冷却时包紧型芯，产生包紧力，若要将型芯抽出，必须克服由包紧力引起的磨擦阻力，这种力叫做脱模力，在开始抽芯的瞬间所需的脱模力为最大。
影响脱模力因素很多，大致归纳如下；（1） 型芯成型部分表面积和断面几何形状：型芯成型部分面积大，包紧力大，其模力也大；型芯的断面积积形状时，包紧力小，其脱模也小；型芯的断面形状为矩形或曲线形时，包运费力大，其脱模力也大。
第十一章抽芯机构当制品具有与开模方向不同的内侧孔、外侧孔或侧凹时，除极少数情况可以强制脱模外，一般都必须将成型侧孔或侧凹的零件做成可移动的结构。
在制品脱模前，先将其抽出，然后再从型腔中和型芯上脱出制品。
完成侧向活动型芯抽出和复位的机构就叫侧向抽芯机构。
从广义上讲，它也是实现制品脱模的装置。
这类模具脱出制品的运动有两种情况：一是开模时优先完成侧向抽芯，然后推出制品；二是侧向抽芯分型与制品的推出同时进行。
11.1 抽芯机构的组成和分类1、抽芯机构的组成抽芯机构按功能划分，一般由成型组件、运动组件、传动组件、锁紧组件和限位组件五部分组成，见表11-1 抽芯机构的组成2、侧向抽芯机构的分类及特点侧向分型和抽芯机构按其动力源可分为手动、机动、气动或液压三类。
（1）手动侧向分型抽芯模具结构比较简单，且生产效率低，劳动强度大，抽拔力有限。
故在特殊场合才适用，如试制新制品、生产小批量制品等。
（2）机动侧向分型抽芯开模时，依靠注塑机的开模动力，通过侧向抽芯机构改变运动方向，将活动零件抽出。
机动抽芯具有操作方便、生产效率高、便于实现自动化生产等优点，虽然模具结构复杂，但仍在生产中广为采用。
机动抽芯按结构形式主要有：斜导柱分型抽芯、弯销分型抽芯、斜滑块分型抽芯、齿轮齿条分型抽芯、弹簧分型抽芯等不同形式。
其特点见表11-2所示。
（3）液压或气压侧向分型抽芯系统以压力油或压缩空气作为抽芯动力，在模具上配置专门的油缸或气缸，通过活塞的往复运动来进行侧向分型、抽芯及复位的机构。
这类机构的主要特点是抽拔距长，抽拔力大，动作灵活，不受开模过程11.2 抽芯机构的设计要点1、模具抽芯自锁自锁：自由度F≥1，由于摩擦力的存在以及驱动力方向问题，有时无论驱动力如何增大也无法使滑块运动的现象称为抽芯的自锁。
在注塑成型中，对于机动抽芯机构，当抽芯角度处于自锁的摩擦角之内，即使增大驱动力，都不能使之运动,因此，模具设计时必须考虑避免在抽芯方向上发生自锁。

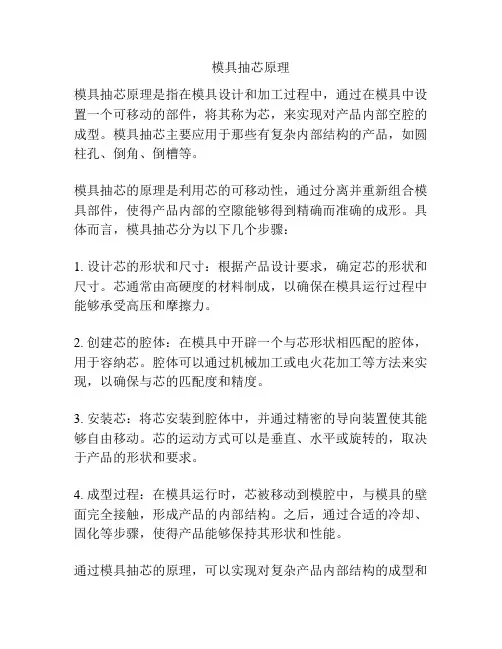

模具抽芯原理
模具抽芯原理是指在模具设计和加工过程中，通过在模具中设置一个可移动的部件，将其称为芯，来实现对产品内部空腔的成型。
模具抽芯主要应用于那些有复杂内部结构的产品，如圆柱孔、倒角、倒槽等。
模具抽芯的原理是利用芯的可移动性，通过分离并重新组合模具部件，使得产品内部的空隙能够得到精确而准确的成形。
具体而言，模具抽芯分为以下几个步骤：
1. 设计芯的形状和尺寸：根据产品设计要求，确定芯的形状和尺寸。
芯通常由高硬度的材料制成，以确保在模具运行过程中能够承受高压和摩擦力。
2. 创建芯的腔体：在模具中开辟一个与芯形状相匹配的腔体，用于容纳芯。
腔体可以通过机械加工或电火花加工等方法来实现，以确保与芯的匹配度和精度。
3. 安装芯：将芯安装到腔体中，并通过精密的导向装置使其能够自由移动。
芯的运动方式可以是垂直、水平或旋转的，取决于产品的形状和要求。
4. 成型过程：在模具运行时，芯被移动到模腔中，与模具的壁面完全接触，形成产品的内部结构。
之后，通过合适的冷却、固化等步骤，使得产品能够保持其形状和性能。
通过模具抽芯的原理，可以实现对复杂产品内部结构的成型和
加工，有效提高产品的质量和效率。
同时，模具抽芯也需要考虑到芯的制造和芯与模具的配合精度，以及运动机构的可靠性和稳定性等因素，以确保模具抽芯过程的顺利进行。
模具抽芯机构的设计一、模具抽芯机构的作用模具抽芯机构的作用是用来实现产品在模具成型过程中的顺利取出。
在一些特殊的产品造型中，需要在成型时将内部的一些零件抽出，这样才能使产品完整且正常工作。
模具抽芯机构通过结构设计和动力传递，实现了在模具成型过程中需要抽出的部分能够按要求顺利完成抽出动作。
二、模具抽芯机构的设计原则1.设计合理性：模具抽芯机构的设计必须根据模具的具体情况进行合理设计，避免出现设计不合理导致抽芯机构不能正常工作的情况。
2.结构简单性：模具抽芯机构的结构应尽量简单，使其易于制造和装配。
同时也要考虑到机构的稳定性和可靠性。
3.抽芯动作顺畅：抽芯机构设计必须确保抽芯动作的平稳顺畅，不能出现卡滞或者阻塞的情况。
4.与模具配合性强：模具抽芯机构的设计应与模具的其他部分紧密配合，确保模具整体工作的协调一致性。
三、模具抽芯机构的分类根据具体的结构和工作原理，模具抽芯机构可以分为以下几种类型：1.直线型：这种抽芯机构通过直线运动来实现产品的抽出。
常见的有滑块式和直线导轨式。
2.弧线型：这种抽芯机构通过弧线运动来实现产品的抽出。
常见的有曲柄摇杆式和凸轮式。
3.扇形型：这种抽芯机构通过扇形运动来实现产品的抽出。
常见的有滑块扇形式和齿轮扇形式。
四、模具抽芯机构的设计步骤1.确定抽芯方式和抽芯零件的位置。
2.设计抽芯机构的结构和工作原理。
3.绘制抽芯机构的零件和总装图。
4.制作和装配抽芯机构。
5.调试和测试抽芯机构的工作效果。
6.根据测试结果进行优化设计。
五、模具抽芯机构的应用六、模具抽芯机构的发展趋势随着工业的不断发展和科技的进步，模具抽芯机构的设计和制造也在不断提升。
未来的模具抽芯机构将更加注重自动化和智能化，提高生产效率和产品质量。
同时，也将更加关注环保和节能，降低能耗和污染。
总结：模具抽芯机构是模具设计中的重要部分，它通过合理的结构设计和动力传递，实现了产品在模具成型过程中需要抽出的部分能够顺利完成抽出动作。
塑料模具侧向分型与抽芯机构1 侧向分型与抽芯机构基础知识及分类一侧向分型与抽芯机构分类根据侧向抽芯动力来源的不同，侧向分型与抽芯机构一般可分为手动、液压（或气动）和机动等三大类。
a手动侧向分型与抽芯机构手动侧向分型与抽芯机构是利用人工对模具进行侧向分型与抽芯，可分为模内侧向分型与抽芯和模外侧向分型与抽芯两大类。
这类机构操作不方便，工人劳动强度大，生产效率低，而且受人力限制难以获得较大的抽芯力，但模具结构简单，成本低，常用于产品的试制、小批量生产或无法采用其它侧向抽芯机构的场合。
由于丝杠螺母传动副能获得比较大的抽芯力，因而这种抽芯方式在手动侧向抽芯中应用较多。
b 液压（或气动）侧向分型与抽芯机构液压（或气动）侧向分型与抽芯机构是利用压力油（或压缩空气）作为动力，在模具上配制专门的抽芯液压缸（或气缸），依靠液压缸（或气缸）的活塞来回运动实现侧向分型与抽芯及复位。
这类机构动作比较平稳，抽拔力大，抽芯距较长，且抽芯的时间顺序可以根据需要自由设置。
现代注射机通常带有抽芯的液压管路及控制系统，所以采用液压作侧向分型与抽芯十分方便。
c机动侧向分型与抽芯机构机动侧向分型与抽芯机构在开模时利用注射机的开模力作为动力，通过机械传动零件（如斜导柱、弯销等）将力作用于侧向成型零件，使其侧向分型或将其侧向抽芯；合模时又通过传动零件使侧向成型零件复位。
这类机构虽然结构比较复杂，但其抽芯力大，生产效率高，容易实现自动化生产，因此在生产中的应用最为广泛。
根据传动零件的不同，机动侧向分型与抽芯机构又可分为斜导柱、弯销、斜导槽、斜滑块和齿轮齿条等不同类型，其中以斜导柱侧向分型与抽芯机构最为常用。
二抽芯力的确定由于塑料包紧在侧向型芯或粘附在侧向型腔上，因此在各类侧向分型与抽芯机构中，进行侧向分型与抽芯时必然会遇到抽拔阻力，侧向分型与抽芯的力（或称抽拔力）一定要大于抽拔阻力。
影响抽芯力大小的因素很多，也很复杂，归纳起来有以下几个方面：成型塑件侧向凹凸形状的表面积愈大，表面的几何形状越复杂，所需的抽芯力越大；侧型芯部分的塑件壁厚越大，则凝固收缩越大，所需抽芯力越大；同一抽芯机构上侧型芯越多，所需抽芯力越大；侧型芯成型部分的脱模斜度越小，所需抽芯力越大；压射比压大，对侧型芯的包紧力就会增大，增加抽芯力。
