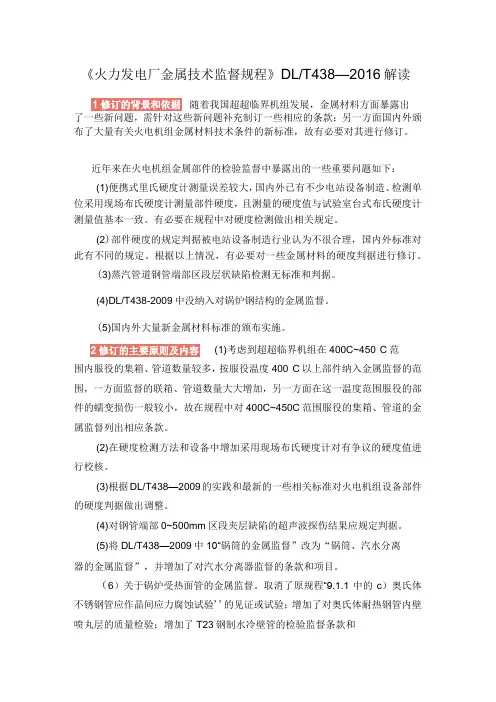

《火力发电厂金属技术监督规程》DL/T438—2016解读布了大量有关火电机组金属材料技术条件的新标准，故有必要对其进行修订。

近年来在火电机组金属部件的检验监督中暴露出的一些重要问题如下：(1)便携式里氏硬度计测量误差较大，国内外已有不少电站设备制造、检测单位采用现场布氏硬度计测量部件硬度，且测量的硬度值与试验室台式布氏硬度计测量值基本一致。

有必要在规程中对硬度检测做出相关规定。

(2)部件硬度的规定判据被电站设备制造行业认为不很合理，国内外标准对此有不同的规定。

根据以上情况，有必要对一些金属材料的硬度判据进行修订。

(3)蒸汽管道钢管端部区段层状缺陷检测无标准和判据。

(4)DL/T438-2009中没纳入对锅炉钢结构的金属监督。

(5)国内外大量新金属材料标准的颁布实施。

围内服役的集箱、管道数量较多，按服役温度400°C 以上部件纳入金属监督的范围，一方面监督的联箱、管道数量大大增加，另一方面在这一温度范围服役的部件的蠕变损伤一般较小，故在规程中对400C~450C 范围服役的集箱、管道的金属监督列出相应条款。

(2)在硬度检测方法和设备中增加采用现场布氏硬度计对有争议的硬度值进行校核。

(3)根据DL/T438—2009的实践和最新的一些相关标准对火电机组设备部件的硬度判据做出调整。

(4)对钢管端部0~500mm 区段夹层缺陷的超声波探伤结果应规定判据。

(5)将DL/T438—2009中10“锅筒的金属监督”改为“锅筒、汽水分离 器的金属监督”，并增加了对汽水分离器监督的条款和项目。

（6）关于锅炉受热面管的金属监督。

取消了原规程“9.1.1中的c ）奥氏体不锈钢管应作晶间应力腐蚀试验''的见证或试验；增加了对奥氏体耐热钢管内壁喷丸层的质量检验；增加了T23钢制水冷壁管的检验监督条款和随着我国超超临界机组发展，金属材料方面暴露出 (1)考虑到超超临界机组在400C~450°C 范18Cr-8Ni系列奥氏体耐热钢的组织老化评级的条款。

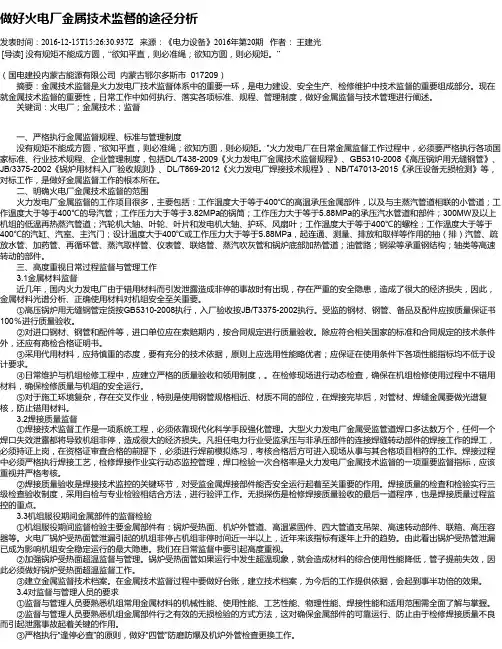

做好火电厂金属技术监督的途径分析发表时间：2016-12-15T15:26:30.937Z 来源：《电力设备》2016年第20期作者：王建光[导读] 没有规矩不能成方圆，“欲知平直，则必准绳；欲知方圆，则必规矩。

”（国电建投内蒙古能源有限公司内蒙古鄂尔多斯市 017209）摘要：金属技术监督是火力发电厂技术监督体系中的重要一环，是电力建设、安全生产、检修维护中技术监督的重要组成部分。

现在就金属技术监督的重要性，日常工作中如何执行、落实各项标准、规程、管理制度，做好金属监督与技术管理进行阐述。

关键词：火电厂；金属技术；监督一、严格执行金属监督规程、标准与管理制度没有规矩不能成方圆，“欲知平直，则必准绳；欲知方圆，则必规矩。

”火力发电厂在日常金属监督工作过程中，必须要严格执行各项国家标准、行业技术规程、企业管理制度，包括DL/T438-2009《火力发电厂金属技术监督规程》、GB5310-2008《高压锅炉用无缝钢管》、JB/3375-2002《锅炉用材料入厂验收规则》、DL/T869-2012《火力发电厂焊接技术规程》、NB/T47013-2015《承压设备无损检测》等，对标工作，是做好金属监督工作的根本所在。

二、明确火电厂金属技术监督的范围火力发电厂金属监督的工作项目很多，主要包括：工作温度大于等于400℃的高温承压金属部件，以及与主蒸汽管道相联的小管道；工作温度大于等于400℃的导汽管；工作压力大于等于3.82MPa的锅筒；工作压力大于等于5.88MPa的承压汽水管道和部件；300MW及以上机组的低温再热蒸汽管道；汽轮机大轴、叶轮、叶片和发电机大轴、护环、风扇叶；工作温度大于等于400℃的螺栓；工作温度大于等于400℃的汽缸、汽室、主汽门；设计温度大于400℃或工作压力大于等于5.88MPa，起连通、测量、排放和取样等作用的抽（排）汽管、疏放水管、加药管、再循环管、蒸汽取样管、仪表管、联络管、蒸汽吹灰管和锅炉底部加热管道；油管路；钢梁等承重钢结构；轴类等高速转动的部件。

ICS 27.100F20备案号：26317-2009中华人民共和国电力行业标准火力发电厂金属技术监督规程The technical supervision codes for metalin fossil-fuel power plant中华人民共和国国家能源局发布目次前言 (II)2 规范性引用文件 (1)3总则 (2)4名词术语 (2)5 金属材料的监督 (3)6 焊接质量的监督 (3)7 主蒸汽管道和高温再热蒸汽管道及导汽管的金属监督 (4)8高温联箱的金属监督 (9)9 受热面管子的金属监督 (11)10 汽包的金属监督 (13)11 给水管道和低温联箱的金属监督 (14)12 汽轮机部件的金属监督 (15)13 发电机部件的金属监督 (16)14 紧固件的金属监督 (17)15 大型铸件的金属监督 (17)16 金属技术监督管理 (18)附录A（规范性附录）金属技术监督工程师和金属实验室的职责 ........... 错误！未定义书签。

9 附录B（资料性附录）电站常用金属材料和重要部件国内外技术标准 (20)附录C（规范性附录）电站常用金属材料的硬度参考值 (23)附录D（规范性附录）低合金耐热钢蠕变损伤评级 (25)I前言本标准是根据《国家发展改革委办公厅关于印发2005年行业标准项目计划的通知》（发改办工业[2005]739号）的要求修订的。

本标准与DL 438－2000《火力发电厂金属技术监督规程》相比，主要作了以下修订：——本标准修订后由强制性改为推荐性标准。

——在章节的内容、编排顺序上作了大的调整。

——将原规程中“10 联箱和给水管道的技术监督”改为“高温联箱的金属监督”和“给水管道和低温联箱的金属监督”。

——将原规程中“11 汽轮发电机转子的技术监督”改为“汽轮机部件的金属监督”和“发电机部件的金属监督”。

——将原规程的6个附录缩减为4个附录，取消了原规程的附录D、附录E和附录F。

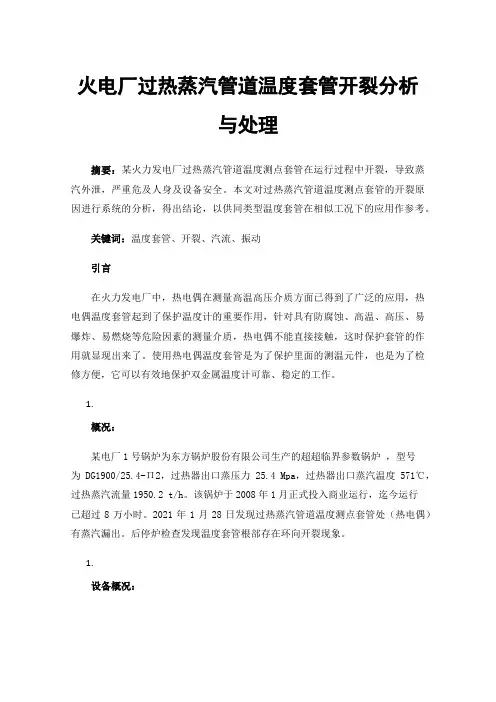

火电厂过热蒸汽管道温度套管开裂分析与处理摘要：某火力发电厂过热蒸汽管道温度测点套管在运行过程中开裂，导致蒸汽外泄，严重危及人身及设备安全。
