DLT火力发电厂金属技术监督规程修订情况专题培训课件

  • 格式：ppt
  • 大小：12.93 MB
  • 文档页数：84

下载文档原格式

  / 84

合集下载

《四规程授课讲义》PPT课件

《四规程授课讲义》PPT课件

12
5 锅筒的技术监督
1) 锅炉投入运行5万h时，应对锅筒进行第一次检查，以后检查
周期结合大修进行。检查内容：
a) 对集中下降管管座焊缝应100％地进行超声波探伤，分散
下降管管座焊缝进行抽查；
b) 对简体和封头内表面(尤其是水线附近和底部)、给水管
及集中下降管管孔周围和孔内壁(尤其是拐角处)等可见部位，
2021/3/8
14
6 联箱和给水管道的技术监督
1) 对运行时间达到10万h的联箱，应进行全面检查，以后检查
周期为5万h。
2) 集汽联箱应进行如下检查：
3) a) 箱体进行宏观、硬度、壁厚和金相检查；
4) b) 安全门接管座100％的探伤检查；
5) c) 变径管焊缝进行100％的宏观和探伤检查。
6) 3） 高温过热器和高温再热器出口联箱应进行如下检查：
2
《火力发电厂金属技术监督规程》（DL438-2000）
1. 范围： 1）工作温度大于和等于450℃的高温承压金属部件（含主蒸
汽管道、 高温再热蒸汽管道、过热器管、再热器管、联箱、阀壳
和三通），以及与主蒸汽管道相联的 小管道；
2）工作温度大于和等于435℃的导汽管；
3）工作压力大于和等于3.82MPa的锅筒；
金属技术监督四个规程授课讲义
许好好
2021/3/8
1
授课内容
1. 火力发电厂金属技术监督规程 DL438-2000 2. 电力工业锅炉压力容器监察规程DL612-1996 3. 火力发电厂焊接技术规程 DL/T869-2004 4. 火力发电厂金属材料选用导则 DL/T715-2000
2021/3/8
8）与主蒸汽管道相联的小管道，应采取如下监督检查措施：

火力发电厂金属技术监督管理培训

火力发电厂金属技术监督管理培训
3.5 了解受监范围内管道长期运行后应力状态和对其支 吊架全面性检查的结果；
3.6 参与新机组的监造和老机组更新改造工作； 3.7 参加带缺陷设备和超期服役机组的安全评估、寿命
预测和寿命管理工作；
3.8 采用先进的诊断或在线监测技术，以便及时、准确地 掌握及判断受监金属部件寿命损耗程度和损伤状况；
金属技术监督管理培训
目录
一、金属技术监督工作思路 二、金属技术监督概述 三、金属技监督状况及管理要求 四、金属技术监督要点及应注意的问题 五、金属技术监督发现处理的主要问题 六、金属技术监督存在的主要问题 七、金属技术监督工作重点
一、金属技术监督工作思路
1 金属技术监督工作原则 2 金属技术监督工作标准 3 金属技术监督工作方法 4 金属技术监督工作重点
3.9 参与焊工培训考核工作； 3.10 有超临界机组和采用新钢种的单位，应注意总结金属
部件服役过程中的性能变化和损伤规律； 3.11 建立和健全金属技术监督档案。
4 金属技术监督的方针 金属技术监督必须贯彻“安全第一，预防为主” 的方针，实行专业监督和群众监督相结合。
三、金属技术监督状况及管理要求
2 金属技术监督的目的
金属技术监督的目的是通过对受监部件检测和诊断， 及时了解并掌握设备金属部件的质量情况和健康状况， 防止由于选材不当、材质不佳、焊接缺陷、运行工况不 良、应力分布异常等因素而引起的各类事故，从而减少 非计划停运次数，提高设备安全运行的可靠性，延长设 备的使用寿命。
3 金属技术监督的任务 3.1 金属技术监督任务是做好监督范围内各种金属部
（做好“三防”和消缺工作）
二、金属技术监督概述
1 金属技术监督的概念
金属技术监督是在金属部件的设计、制造、安装、修 造、运行过程中，以安全、质量为中心，依据科学标准， 利用先进测试和管理手段，对金属部件的健康水平及与安 全质量、经济运行有关的重要参数、性能进行监测、检查 、验证、评价，达到确保金属部件在安全、经济下运行。

专题讲座1火力发电厂金属技术监督及锅炉监察管理-PPT精选文档

专题讲座1火力发电厂金属技术监督及锅炉监察管理-PPT精选文档

1.2受监金属部件失效特点
• 受监金属部件损伤破坏不可避免，任何金属材料都有 设计使用寿命。 • 定期进行锅炉和压力容器外部和内部质量检验，开展 全方位、全过程的技术监督管理，可以及时发现受监 金属部件缺陷，通过消缺处理及时消除事故隐患，将
事故率降低到最低限度。
2 金属监督与相关专业关系
全方位金属监督几乎涵盖火电厂各个专业及部门： • 锅炉、汽机、化学、热工、检修、物资等部门； • 金属、焊接、本体、管阀等班组。 金属损伤和失效暴露的是现象，其本质涉及到各相关
火力发电厂金属技术监督 及锅炉压力容器安全监察
吉林省电力科学研究院
刘铁军
2019年
1．金属监督及锅炉监察 全过程、全方位管理
1.1重要性 • 电力行业初期开展四项技术监督专业之一；目前9项监督（金属）、 5项管理（锅炉监察）。 • 受监金属部件损伤破坏事故率占发电机组事故率≥70%。 • 原电力部长史大桢说过：“不重视电站锅炉压力容器安全，将厂 无宁日！”。
技术监督主干规程
• 火力发电厂金属技术监督规程（监规）—DL/T438-2009 • 电力工业锅炉压力容器监察规程（锅规）--DL612-2019 • 电站锅炉压力容器检验规程（检规）--DL647-2019 • 监督工作必须依据规程，杜绝习惯性违章、以经验替代规程； • 强制性规程必须熟练掌握并运用；
内全部严重结垢，蒸汽通流面积缩小严重降低了蒸汽对管外高温
烟气的冷却作用，致使管壁长期超温过热最终导致频繁爆管。
2.5物资供应
• 火电厂金属技术监督规程2000版新增监督项目。
• 受监金属部件储运监督管理除执行物资管理有关规定
外，还应执行金属监督要求的相关技术条件。 • 受监金属部件、钢材、焊材必须附质保单、合格证； 健全入库前金属检验委托制度；金属检验合格后分类 标识存放，避免错收错发；焊接材料应上架摆放、有

(DLT438-2016火力发电厂金属技术监督规程修订解读)

(DLT438-2016火力发电厂金属技术监督规程修订解读)

Plates, Alloy Steel, Chromium-Molybdenum
ASME SA-672-2013 SPECIFICATION FOR ELECTRIC-FUSION-WELDED STEEL PIPE FOR HIGH-PRESSURE SERVICE AT MODERATE TEMPERATURES
推荐性标准：又称为非强制性标准或自愿性标准。是指生产、交换、使
用等方面，通过经济手段或市场调节而自愿采用的一类标准。这类标准， 不具有强制性，任何单位均有权决定是否采用，违反这类标准，不构成
经济或法律方面的责任。
应当指出的是，推荐性标准一经接受并采用，或各方商定同意纳入商品 经济合同中，就成为各方必须共同遵守的技术依据，具有法律上的约束 性
JB/T 11020-2010 超临界及超超临界机组汽轮机用超纯净钢低压转子锻
件技条件 JB/T 11030-2010 汽轮机高低压复合转子锻件技术条件
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47008－2010 承压设备用碳素钢和合金钢锻件 NB/T47010－2010 承压设备用不锈钢和耐热钢锻件
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施
GB/T28559－2012超临界及超超临界汽轮机叶片 GB 50764－2012 电厂动力管道设计规范 TSG G0001－2012锅炉安全技术监察规程 DL/T 297－2011 汽轮发电机合金轴瓦超声波检测 DL/T 370－2010承压设备焊接接头金属磁记忆检测 DL/T 679－2012 焊工技术考核规程 DL/T 681－2012燃煤电厂磨煤机耐磨件技术条件 DL/T 694－2012高温紧固螺栓超声波检测 DL/T 695－2014 电站钢制对焊管件 DL/T 714－2011 汽轮机叶片超声波检验技术导则

金属监督_课件

金属监督_课件
山东电力高等专科学校
5.2.2发电厂金属技术专责工程师职责 1） 协助总工程师组织贯彻上级有关的金属技术监督规程、 条例、标准和制度及相关文件，督促检查本单位金属技术 监督实施情况。 2 ）组织制定本单位的金属技术监督规章制度和实施细则， 编写年度金属技术监督工作计划和年度工作总结。 3）审定机组安装前、安装过程和检修中金属技术监督检验 项目。 4）及时向厂有关领导和上级主管（公司）呈报监督报表、 大修工作总结、事故分析报告和其它专题报告。 5）参与有关金属监督部件的事故调查以及反事故措施的制 订。 6）参与机组安装前、安装过程和检修中金属技术监督中出 现问题的处理。 7）负责组织金属技术监督工作的实施。 8） 组织建立健全金属技术监督档案。
山东电力高等专科学校
d)按照相应的技术标准，检查和掌握受监部 件服役过程中表面状态、几何尺寸的变化，金属 组织老化、力学性能劣化，并对材料的损伤状态 作出评估，提出相应的技术措施。 e)对重要的受监金属部件和超期服役机组进 行寿命评估，对含缺陷的部件进行安全性评估， 为机组的寿命管理和预知性检修提供技术依据。 f)参与焊工培训考核。 g)建立、健全金属技术监督档案，并进行电子 文档管理。
1
山东电力高等专科学校
1.4 金属硬度试验 布氏硬度:HBS（钢球)、HBW（硬质合金 球） 洛氏硬度、 维氏硬度、 里氏硬度 1.5 金属冲击试验 2、金属化学成分分析 光谱分析方法：合金分析仪

山东电力高等专科学校
3、无损探伤技术 3.1射线探伤RT 3.2超声波探伤UT 3.3磁粉探伤MT 3.4渗透探伤PT 3.5涡流探伤ET 3.6磁记忆检测 3.7红外成像检测技术 3.8声发射技术
山东电力高等专科学校

大唐点检培训DLT438课件

大唐点检培训DLT438课件
引进的一些国外机组，在管道设计上就无蠕胀检测。
五 重要条款变化
蠕变应变与管道失效的关系 从金属材料高温蠕变的规律来讲，在较低应力下随着
运行时间的延长，材料会发生蠕变延性耗竭，即塑性越来越降低， 蠕变应变量越来越小，甚至未达到1％蠕变应变时材料会发生脆化。 最终管道的失效可能不是由于蠕变应变超标，而可能是脆性断裂。 所以检测管道的周向蠕变应变并不能预防管道的脆性断裂，而主要 由材料微观组织的老化程度和高温力学性能的劣化来判断。蠕变脆 性
P22钢的等温转变曲线 化学成分(%): C Si Mn Cr Mo
0.15 0.44 0.36 2.24 0.85 奥氏体化温度:975℃,30min
P22钢的连续冷却转变曲线
2.5 加强对喷水减温器联箱的检验监督 修订版中8.2.2根据设备状况，结合机组检修，对减温器联箱 进行下列检查： a）对混合式（文丘里式）减温器联箱用内窥镜检查内壁、内衬 套、喷嘴，应无裂纹、磨损、腐蚀脱落等情况，对安装内套管 的管段进行胀粗检查。 b）对内套筒定位螺丝封口焊缝和喷水管角焊缝进行表面探伤； c）表面式减温器运行约2万h～3万h后进行抽芯，检查冷却管板 变形、内壁裂纹、腐蚀情况及冷却管水压检查泄漏情况，以后 每隔约5万h检查一次； d）减温器联箱对接焊缝按8.2.1中e ）的规定进行无损探伤。
低合金耐热钢蒸汽管道的周向蠕变应变鲜有达到1％根据国内 几十年来对主蒸汽管道的蠕胀检测，鲜有周向蠕变应变达到1 ％。西固电厂、户县电厂运行30.8万(540℃)和38.5万(510℃) 小时的12Cr1MoV和12CrMo钢制主蒸汽母管，其最大周向蠕变 应变仅为0.7％左右。
检测误差较大、散乱度大
电厂数据普遍反映，蒸汽管道的蠕胀检测误差较大，特 别是对300MW以上机组的再热蒸汽管道，用很大的千分尺测量， 其零点位置由于千分尺的自重会变化，故测量误差更大。

标准培训DLT标准理解与执行PPT学习教案

标准培训DLT标准理解与执行PPT学习教案
第5页/共19页
新标准
《电力建设施工质量验收及评价规程》全套为八个部分加一个部分： 第1部分 土建工程 第2部分 锅炉机组 第3部分 汽轮发电机组 第4部分 热工仪表及控制装置 第5部分 管道及系统 第6部分 水处理及制氢设备和系统 第7部分 焊接工程 第8部分 加工配制
电气装置安装工程质量检验及评定规程
第15页/共19页
综上所述，工程建设项目的质量评价可以使建设单位和各 参建单位通过自我评价、咨询评价、第三方评价的方式，运用 科学的分析测量手段，寻找差距持续改进，追求卓越完善自我 ，为进一步提高工程实物质量，不断提高管理水平，稳步提升 企业的核心竞争能力起到良好的促进作用。 4、新旧标准的交替 A 新开工项目全部采用新标准。 B 在建工程，已验收的维持原执行标准，未验收的执行新标准 （检验批、分项、分部、单位工程）。 C 施工合同明确使用标准的，新老交替由合同双方协商（技术 商务）确定。 D 项目执行标准的清单应动态调整。
六个更：更简约、更突出重点、更体现需求、更注重细节、各专业
更统一、更便于操作。
第7页/共19页
四、新老《验规》的差异 1、《电力建设施工质量验收及评定规程》改为《电力建设施工 质量验收及评价规程》，“评定”与“评价”一字之差，使原来仅
对 产品实体质量的评定扩大了范围、丰富了内容 ，产生了质的变 化。一字的更改，展示了本标准的大质量观，“评定”只是对产品 实体质量是否“合格”进行判定，而“评价”包含了对管理、过程、 性能、资料和人员能力等全面的考核，并规定由有资质的第三 方评价机构进行评价。 2、明确规定了凡有创建优质工程目标的项目，必须进行施工质 量评价。评价应在施工质量验收全部合格的基础上进行。 3、在具体内容上，坚持 “验评分离、强化验收”的原则，对施工 质量验收和施工质量评价分别独立的作了明确的规定， 使质量 验收和评价彻底的分离。 4、在新编《验规》六个部分中增加了检验批的概念，与建设部 的标准协调，与土建规程一致，符合现场施工的实际情况， 满 足了施工组织的实际需求。

最新dlt438-“火力发电厂金属技术监督规程”解读

最新dlt438-“火力发电厂金属技术监督规程”解读

D L T438-2009“火力发电厂金属技术监督规程”解读DL/T438-2009“火力发电厂金属技术监督规程”解读李益民1赵彦芬2梁军3严苏星4蔡文河5林介东61.西安热工研究院有限公司；2.苏州热工研究院有限公司3.神华国华（北京）电力研究院有限公司；4.陕西电力科学研究院5.华北电力科学研究院有限责任公司；6.广东电网公司电力科学研究院摘要：对DL/T438-2009的修订背景、修订基本原则做了简要介绍，重点介绍了取消低合金钢碳化物、蠕变孔洞的检测监督、蒸汽管道不强制进行蠕胀检测的技术背景和9-12%Cr钢制高温部件检验监督技术判据的技术依据。

关键词：DL/T438 金属监督碳化物蠕变孔洞蠕胀检测 9-12%Cr钢1“火力发电厂金属技术监督规程”的历程1983年由原水利电力部首次颁布SD107-83“火力发电厂金属技术监督规程”，为我国电力行业金属监督的第一个标准，1991年第一次修订，由原能源部颁布，标准号改为DL438。

2000年第二次修订，由原国家经贸部颁布DL438-2000，2009年第三次修订，由国家发展和改革委员会能源局颁布DL/T438-2009。

2 标准属性SD107-83、DL438-91和DL438-2000标准号中均无“/T”，DL/T438-2009标准号中加上“/T”。

“/T”意为推荐性标准。

根据《中华人民共和国标准化法》、《中华人民共和国标准化法实施条例》中的规定：凡保障人民生命、财产安全、人身健康，环境保护和公共利益的标准，法律、行政法规规定强制执行的标准，是强制性标准。

其它为推荐性标准。

此后，我国所有的技术标准号中均加上“/T”。

中华人民共和国“工程建设标准强制性条文-电力工程部分-2006 ”（中华人民共和国建设部发）中涉及电力建设的有三篇“第一篇火力发电工程、第二篇水力发电及新能源工程、第三篇电气输变电工程”，其中“第一篇火力发电工程”中的强制性条文涉及到DL438、DL869“火力发电厂焊接技术规程”、DL/T820“管道焊接接头超声波检验技术规程”、DL/T821“钢制承压管道对接焊接接头射线检验技术规程”中诸多条款。

DLT火力发电厂金属技术监督规程修订情况专题培训课件

DLT火力发电厂金属技术监督规程修订情况专题培训课件
自2009年以来，DLT438-2009在应用中暴露出的一些问题： 1 部件硬度检测的准确性与判据 （1）里氏硬度计测量值的不准确性，特别是在布氏硬度低于180HB的区域。（2问题。DL/T438-2009中的一些材料硬度规定判据，电站设备制造行业认为不很合理，有必要与机械制造行业协调相关判据。 2 蒸汽管道钢管端部0～500mm区段超声波探伤损检测无判据 DL/T 438-2009中7.1.3 i）只规定了要对钢管端部0～500mm区段进行超声波探伤，未明确对超声波探伤结果的判断。
三 修订的背景和依据
3 DL/T 438-2009中没纳入对锅炉钢结构的金属监督 目前锅炉钢结构在制造中发现的焊缝裂纹、几何尺寸超差、螺栓穿孔率不满足相关规定，以及大于60mm的钢板有的制造厂不进行超声波检查的问题，有必要将钢结构纳入金属监督的范畴。 4 国内外大量新金属材料标准的颁布实施 自2009年以来，国内外、电力行业和机械行业相继颁布了一些新的火电机组金属材料技术标准与规程。例如: GB /T3077－2012 合金结构钢 GB/T7233.2－2010 铸钢件 超声检测 第2部分：高承压铸钢件 GB 13296－2013 锅炉、热交换器用不锈钢无缝钢管 GB/T16507－2013水管锅炉
三 修订的背景和依据
5 国内外高效超超临界机组的发展 万州1号 623℃/1000MW一次再热机组 2015年2月9日投运 安庆3、4号 623℃/1000MW一次再热机组 2015年5月31日、6月19日投运 泰州3号 613℃/1000MW二次再热机组 2015.9投运 田集第一台623℃/660MW机组 2013.12投运 安源 623℃/660MW二次再热机组 2015.7投运 莱芜5、6号623℃/1000MW二次再热机组 2015.7、 2015.11投运 哈锅建造的623℃/660MW二次再热机组（长兴）2015.7投运

DLT4382016火力发电厂金属技术监督规程修订情况讲解PPT课件

DLT4382016火力发电厂金属技术监督规程修订情况讲解PPT课件
36
3/26/2022
2.1.5 在硬度检测中对有争议的硬度值采用便携式布氏硬度计校核
硬度检测方式
平均值
表面粗打磨后里氏硬度计检测（HBHLD）
158
164
176
171
167
表面抛光打磨后里氏硬度计检测（HBHLD）
164
161
167
163
163
表面抛光打磨后便携式布洛硬度计检测（HBW）
187
— 火力发电厂金属技术监督规程的历程
二 标准属性
强制性标准推荐性标准应当指出的是
三 修订的背景和依据
补充条款新标准
1 部件硬度检测的准确性与判据2 蒸汽管道钢管端部0～500mm区段超声波探伤损检测无判据
三 修订的背景和依据
DL/T 438-2009中没纳入对锅炉钢结构的金属监督国内外大量新金属材料标准的颁布实施GB 13296－2013 锅炉、热交换器用不锈钢无缝钢管
191
187
187
188
台式布洛维硬度计（HBW2.5/187.5）
191
193
187
193
191
2.1.5 在硬度检测中对有争议的硬度值采用便携式布氏硬度计校核
硬度计类型
检测结果
HT1000A里氏硬度计
201
200
203
PHBR-100型便携式布洛硬度计
229
224
229
HBS320台式布氏硬度计
四 修订的主要原则及内容
汽缸坯料补焊的焊接资料和热处理记录的见证以及大于60mm的钢板有的制造厂 不进行超声波检查的问题最新的国内外标准
四 修订的主要原则及内容
10汽包的金属监督

专题讲座1火力发电厂金属技术监督及锅炉监察管理幻灯片PPT

专题讲座1火力发电厂金属技术监督及锅炉监察管理幻灯片PPT

3 锅炉受热面监视管理
• 严格执行规程、标准 • DL/T939-2005?火力发电厂锅炉受热面管监视检验技术导那么? • DL/T438—2021 ?火力发电厂金属技术监视规程?9.受热面管子
金属监视 • 建立锅炉受热面管监视数据库〔包括历年受热面管泄漏试验分析
结论、检修割管取样金属检验结果、锅炉运行异常工况等〕。 • 发生受热面管泄漏时及时提供相关统计数据，配合金属检验结果
• 螺栓--紧固件：承受高温和预紧力作用，长期运行后 会发生应力松弛现象。
• a 预紧力过小会导致汽缸密封面泄漏； • b 预紧力过大会引起螺栓内应力增加，在高温下长期
运行会发生蠕变现象。将导致金相组织提前发生变化 〔如网状组织〕而发生脆性断裂。 •
2.2汽机专业
检修本卷须知 使用大锤拆装螺栓无法控制预紧力，冲击力易造成螺栓损伤甚至断
火力发电厂金属技术监视 及锅炉压力容器平安监察
吉林省电力科学研究院
刘铁军2Βιβλιοθήκη 21年1．金属监视及锅炉监察 全过程、全方位管理
1.1重要性 电力行业初期开展四项技术监视专业之一；目前9项监视〔金属〕、
5项管理〔锅炉监察〕。 受监金属部件损伤破坏事故率占发电机组事故率≥70%。 原电力部长史大桢说过：“不重视电站锅炉压力容器平安，将厂无
在设计范围。 • 管道支吊架检查每年全面检查一次并记录存档。 • 检查发现锅炉运行记录“只记不看〞 。异常数据无审核、分析、
处理、反措。〔有受热面壁温超温达40-50℃，竟无人发现并上 报分析处理〕。 • 存在问题：异常不记录、记录不分析、分析无措施、措施无闭环。
2.2汽机专业
• 重要受监部件：大型铸件--汽缸、高速转动部件--转子、 叶片、螺栓等。

DLT438-2016年火力发电厂金属技术监督规程修订情况讲解

DLT438-2016年火力发电厂金属技术监督规程修订情况讲解
术条件 JB/T 11019-2010 超临界及超超临界机组汽轮机高中压转子体锻件技术
条件 JB/T 11020-2010 超临界及超超临界机组汽轮机用超纯净钢低压转子锻
件技条件 JB/T 11030-2010 汽轮机高低压复合转子锻件技术条件
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47008－2010 承压设备用碳素钢和合金钢锻件 NB/T47010－2010 承压设备用不锈钢和耐热钢锻件 NB/T47013.1~6\10－2015 承压设备无损检测(NB/T47013.7~9－2012) NB/T47014－2011 承压设备焊接工艺评定 NB/T47015－2011 压力容器焊接规程 NB/T 47018－2011 承压设备用焊接材料订货技术条件 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47043－2014 锅炉钢结构制造技术规范 NB/T47044－2014 电站阀门
DL/T 438-2016 火力发电厂金属技术监督规程
2017-3-16
一 火力发电厂金属技术监督规程的历程
SD107-83
1983年 由原水利电力部颁布
DL438-91
1991年 由原能源部颁布
DL438-2000 2000年 由原国家经贸部颁布
DL/T438-2009 2009年 由国家能源局发布
三 修订的背景和依据
DL/T438-2016 的修订是依据：“国能科技【2014】298号第一批能源 领域行业标准制修订计划” 。
DL438-2009的颁布实施，对规范火电机组的金属监督，特别是超（超） 临界机组的建造、安装和运行监督发挥了重要的作用，为机组的安全运 行提供了重要的技术支持。到2015年，该标准已实施了6年多时间。在 这6年多的时间内，随着我国超超临界机组发展，金属材料方面暴露出 了一些新问题，故需针对这些新问题补充制订一些相应的条款；另一方 面国内外颁布了大量有关火电机组金属材料技术条件的新标准，故有必 要对其进行修订。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 国内外大量新金属材料标准的颁布实施 自2009年以来，国内外、电力行业和机械行业相继颁布了一些新的火电机 组金属材料技术标准与规程。例如: GB /T3077－2012 合金结构钢 GB/T7233.2－2010 铸钢件 超声检测 第2部分：高承压铸钢件 GB 13296－2013 锅炉、热交换器用不锈钢无缝钢管 GB/T16507－2013水管锅炉
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 DL/T 715－2015 火力发电厂金属材料选用导则 DL/T 717—2013 汽轮发电机组转子中心孔检验技术导则 DL/T718－2014火力发电厂三通及弯头超声波检测 DL/T 752－2010 火力发电厂异种钢焊接技术规程 DL/T 869－2012 火力发电厂焊接技术规程 DL/T 1105.2－2010 电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第2部分：超声检测 DL/T 1105.3－2010 电站锅炉集箱小口径接管座角焊缝无损检测技术导则 第3部分：涡流检测
三 修订的背景和依据
DL/T438-2016 的修订是依据：“国能科技【2014】298号第一批能源 领域行业标准制修订计划” 。
DL438-2009的颁布实施，对规范火电机组的金属监督，特别是超（超） 临界机组的建造、安装和运行监督发挥了重要的作用，为机组的安全运 行提供了重要的技术支持。到2015年，该标准已实施了6年多时间。在 这6年多的时间内，随着我国超超临界机组发展，金属材料方面暴露出 了一些新问题，故需针对这些新问题补充制订一些相应的条款；另一方 面国内外颁布了大量有关火电机组金属材料技术条件的新标准，故有必 要对其进行修订。
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施
GB/T28559－2012超临界及超超临界汽轮机叶片 GB 50764－2012 电厂动力管道设计规范 TSG G0001－2012锅炉安全技术监察规程 DL/T 297－2011 汽轮发电机合金轴瓦超声波检测 DL/T 370－2010承压设备焊接接头金属磁记忆检测 DL/T 679－2012 焊工技术考核规程 DL/T 681－2012燃煤电厂磨煤机耐磨件技术条件 DL/T 694－2012高温紧固螺栓超声波检测 DL/T 695－2014 电站钢制对焊管件 DL/T 714－2011 汽轮机叶片超声波检验技术导则
术条件 JB/T 11019-2010 超临界及超超临界机组汽轮机高中压转子体锻件技术
条件 JB/T 10 超临界及超超临界机组汽轮机用超纯净钢低压转子锻
件技条件 JB/T 11030-2010 汽轮机高低压复合转子锻件技术条件
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47008－2010 承压设备用碳素钢和合金钢锻件 NB/T47010－2010 承压设备用不锈钢和耐热钢锻件 NB/T47013.1~6\10－2015 承压设备无损检测(NB/T47013.7~9－2012) NB/T47014－2011 承压设备焊接工艺评定 NB/T47015－2011 压力容器焊接规程 NB/T 47018－2011 承压设备用焊接材料订货技术条件 NB/T47019－2011 锅炉、热交换器用管材订货技术条件 NB/T47043－2014 锅炉钢结构制造技术规范 NB/T47044－2014 电站阀门
DL/T 438-2009中7.1.3 i）只规定了要对钢管端部0～500mm区段进行 超声波探伤，未明确对超声波探伤结果的判断。
三 修订的背景和依据
3 DL/T 438-2009中没纳入对锅炉钢结构的金属监督
目前锅炉钢结构在制造中发现的焊缝裂纹、几何尺寸超差、螺栓穿孔 率不满足相关规定，以及大于60mm的钢板有的制造厂不进行超声波检查的 问题，有必要将钢结构纳入金属监督的范畴。
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 JB/T 8708－2014 300～600MW汽轮发电机无中心孔转子锻件技术条件 JB/T 11017-2010 1000MW及以上汽轮发电机转子锻件技术条件 JB/T 11018-2010 超临界及超超临界机组汽轮机用Cr10型不锈钢铸件技
三 修订的背景和依据
自2009年以来，DLT438-2009在应用中暴露出的一些问题：
1 部件硬度检测的准确性与判据 （1）里氏硬度计测量值的不准确性，特别是在布氏硬度低于180HB的区域。 （2）除了硬度检测的准确性外，部件硬度的判据也是一个重要的问题。 DL/T438-2009中的一些材料硬度规定判据，电站设备制造行业认为不很合 理，有必要与机械制造行业协调相关判据。 2 蒸汽管道钢管端部0～500mm区段超声波探伤损检测无判据
DLT438-火力发电 厂金属技术监督规
程修订情况

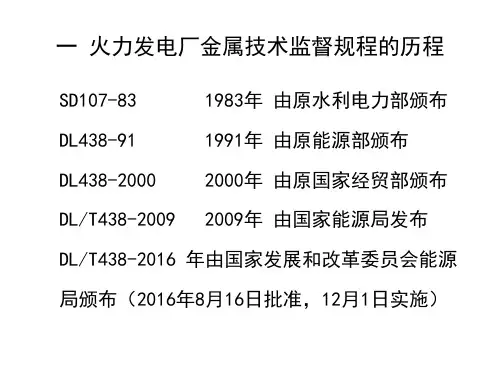

一 火力发电厂金属技术监督规程的历程
SD107-83
1983年 由原水利电力部颁布
DL438-91
1991年 由原能源部颁布
DL438-2000 2000年 由原国家经贸部颁布
DL/T438-2009 2009年 由国家能源局发布
DL/T438-2016 年由国家发展和改革委员会能源
局颁布（2016年8月16日批准，12月1日实施）
二 标准属性
强制性标准：《中华人民共和国标准化法》、《中华人民共和国标准化 法实施条例》规定：凡保障人民生命、财产安全、人身健康，环境保护 和公共利益的标准，法律、行政法规规定强制执行的标准，是强制性标 准。其它为推荐性标准。 推荐性标准：又称为非强制性标准或自愿性标准。是指生产、交换、使 用等方面，通过经济手段或市场调节而自愿采用的一类标准。这类标准， 不具有强制性，任何单位均有权决定是否采用，违反这类标准，不构成 经济或法律方面的责任。 应当指出的是，推荐性标准一经接受并采用，或各方商定同意纳入商品 经济合同中，就成为各方必须共同遵守的技术依据，具有法律上的约束 性
三 修订的背景和依据
4 国内外大量新金属材料标准的颁布实施 DL/T 1317－2014火力发电厂焊接接头超声衍射时差检验技术规程 DL/T 1422－2015火力发电厂焊接接头超声衍射时差检验技术规程 DL/T 1324－2014锅炉奥氏体不锈钢内壁氧化物堆积检测技术导则 DL 5190.2－2011电力建设施工技术规范 第2部分：锅炉机组 DL 5190.5－2012电力建设施工技术规范 第5部分：管道及系统 DL 5190.7－2012电力建设施工技术规范 第5部分：焊接工程 DL/T 5210.5－2012 电力建设施工质量验收及评价规程 第5部分：管道及 系统
