地图的图幅号命名标准

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：2.5万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，界范围来讲，测制成套的各种比例尺地形图时，测制成套的各种比例尺地形图时，测制成套的各种比例尺地形图时，分幅编号尤其必要。

分幅编号尤其必要。

分幅编号尤其必要。

通常这是由通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°0°-60°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°60°-76°-76°之间的图幅，其经差为12°，纬差为4°；在76°76°-80°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°0°-60°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。

每幅百万分之一内各级较大比例尺地形图的划分，每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

地图的分幅和编号对一个确定的制图区域，要将全区绘于一张图→增大图幅，这样就不可能在一张图纸上描绘出来，而要分幅描绘，因此为便于编图、印刷、保管、查询、使用、必须研究地图分幅与编号。

一、地图的分幅1、矩形分幅，一般按纸张和印刷机规格设计（全开、对开、四开、八开等）优点：图幅之间结合紧密，便于拼接使用，保持图面上图形完整。

缺点：整个制图区域只能一次投影完成2．经纬线分幅图廓由经纬线构成，是当前世界各国地形图和小比例尺图的主要形式。

我国基本比例尺地图以经纬线分幅，以1：100万地图为基础，按规定的经差纬差划分图幅，使相邻比例尺地图的数量成简单的倍数关系。

经纬线分幅的优点是每个图幅都有明确的地理概念，适用于很大区域范围的地分幅，缺点，经纬线被描绘成曲线时，图幅拼接不便，有时被改重要物体（如大城市的完整性，随纬度增大，面积缩小，图幅不断变小。

图2-7 北半球100万地形图的分幅和编号二、地图编号我国1：100万国际100万地图即用此法分幅编号1．行列式编号法刊号（横）——行号（纵）相结合，亦有“行号—到号（如 NJ-50）北半球加N 南加S2．自然序数编号法分幅地图从左→右，从上→下，排列编号。

3．行列—自然序数编号法将上二者结合起来如H-49-8三、我国基本比例尺地图分幅与编号见实习教材1151．1：100万地图的分幅编号经差6°纬差4°2．1：50万地形图的分幅编号在1:100万基础纬差φ2°，经差λ3°分为4幅。

3．1：25万地形图的分幅编号在1：50万基础上，纬差1°经差1°30′划分为4幅，即1幅1：100万图，可分为16幅1：25万图，J-50-B[4]注：1985年前为1:20万分幅：在1:100万基础纬差φ40′，经差λ1°分为36幅。

4．1：10万地形图的分幅编号在1：100万图基础上，按纬差20′经差30′分幅即：1幅1：100万图划分为144幅用自然序数法编号J-50-125．1：5万地形图的分幅编号，在1：10万图基础上，按纬差10′，经差15′划分为4幅，以A、B、C、D表示，其图在1：10万图号后加号 J-50-12-B。

关于地形图的分幅及编号四川省煤田地质局—杨长银一、旧的分幅及编号(一)、国际统一分幅及编号1、1:100万地形图的分幅及编号1:100万地形图的分幅是从地球赤道起,向两极每隔纬差4º为一行,依次以拉丁字母A、B、C、D……V表示;由经度180º起从西向东每隔经差6º为一列,依次以数字1、2、3……60表示。

每幅1:100万地形图的编号以它的“横行号—纵列号”表示。

如北京市所在1:100万地形图的编号为J—50。

2、1:10万地形图的分幅及编号1:10万地形图的分幅是以纬差20′,经差30′为一幅。

一幅1:100万地形图划分为144幅1:10万的地形图,即12列12行,分别以数字1、2、3、4、……143、144表示。

如成都市所在1:10万地形图的编号为H—48—77。

3、1:5万地形图的分幅及编号1:5万地形图的分幅是以纬差10′,经差15′为一幅。

一幅1:10万地形图划分为4幅1:5万的地形图, 即2列2行,分别以俄文А、Б、В、Г(现在用A、B、C、D)表示。

如成都市所在1:5万地形图的编号为H—48—77—А。

4、1:1万地形图的分幅及编号1:1万地形图的分幅是以纬差2′30″,经差3′45″为一幅。

一幅1:10万地形图划分为64幅1:1万的地形图,即8列8行,分别以带括号的数字⑴、⑵、⑶、……(64)表示。

如成都市所在1:1万地形图的编号为H—48—77—(9)。

5、1:5000地形图的分幅及编号1:5000地形图的分幅是以纬差1′15″,经差1′52.5″为一幅。

一幅1:10万地形图划分为256幅1:5000的地形图,即16列16行,分别以带括号的数字⑴、⑵、⑶、……(256)表示。

如成都市所在1:5000地形图的编号为H—48—77—(17)。

(二)、正方形分幅及编号1、1:5000地形图的分幅及编号1:5000地形图的分幅是以X坐标每差2km,Y坐标每差2km为一幅。

标准图幅命名规则标准图幅数据文件命名规则标准图幅数据文件命名规则主文件名X XX X XXX XXX1:1000 000 图幅行号（字符码）1:1000 000 图幅列号(数字码)比例尺代码（字符码）图幅行号（数字码）图幅列号（数字码）命名规则说明：（1）主文件名采用十位字母数字型代码，行列号位数不足者前面补零，扩展文件名采用三位字母数字型代码；（2）比例尺代码表见表2：表2比例尺1:2000 1:5000 1:10000 1:25000 1:50000 1:100000 1:200000 1:250000代码I H G F E D C B（3）编号计算公式1:1 000 000 图幅行、列号的计算：a ＝*φ／4°]+1b ＝*λ／6°]+31式中：[ ] 表示商取整；a 表示1:1 000 000 地形图图幅所在纬度带数字码所对应的数字码；b 表示1:1 000 000 地形图图幅所在经度带的数字码；λ 表示图幅内某点的经度或图幅西南廓点的经度；φ 表示图幅内某点的纬度或图幅西南廓点的纬度。

相应比例尺的图幅行、列号的计算：c ＝４°／Δφ-*(φ／4°)／Δφ+d ＝*(λ/6°)／Δλ++1式中：( )表示商取余；[ ]表示商取整；c 表示所求比例尺图幅的行号；d 表示所求比例尺图幅的列号；λ表示图幅内某点的经度或图幅西南图廓点的经度；φ表示图幅的某点的纬度或图幅西南图廓点的纬度；Δλ表示所求比例尺图幅的经差（1:1 万图幅经差３’45”；）Δφ表示所求比例尺图幅的纬差（1:1 万图幅纬差2’30”。

）（4）命名实例例1：某1:1 万土地利用图，图幅内某一点纬度为39°22’30” ，经度为114°33’45” ，求其数据文件的命名。

Δφ＝2′30〃，Δλ = 3′45〃，1:10000 比例尺代码为G a ＝[3922′30〃/4]+1 ＝10(字符码J)b ＝[11433′45〃/6]+31 ＝50c ＝4/2′30〃-[（3922′30〃/4）/2′30〃] ＝96[322′30〃/2′30〃] ＝015d ＝[（11433′45〃/6）/3′45〃]+1 ＝010主文件名为: J50G015010所求数据文件的命名为：J50G015010.XXX 5.2以行政区划为基础的土地利用数据文件命名规则：主文件名扩展文件名X XXXXXX XXX XXX XXX比例尺代码（字符码）县（市）行政区代码（数字码）乡（镇）级行政区划代码（数字码）权属单位代码（数字码）命名规则说明：（1）主文件名采用十三位字母数字型代码，位数不足补零；（2）比例尺代码采用一位字符码，比例尺代码表见表2；（3）（市）县行政区划代码采用六位数字型代码，由中华人民共和国行政区划代码（GB/T 2260—1999）标准查取；（4）乡（镇）级行政区划代码采用十进制三位顺序码，在县（市）行政区范围内，按照乡（镇）名称的顺序从001 至999 编码；该代码作为主文件名的第八位至第十九位；（5）权属单位代码采用十进制三位顺序码，在乡（镇）行政区范围内，按照权属单位名称的顺序从001 至999 编码；（6）命名实例例2：安徽省合肥市肥西县土地利用图，比例尺为１:１万，求其数据文件命名。

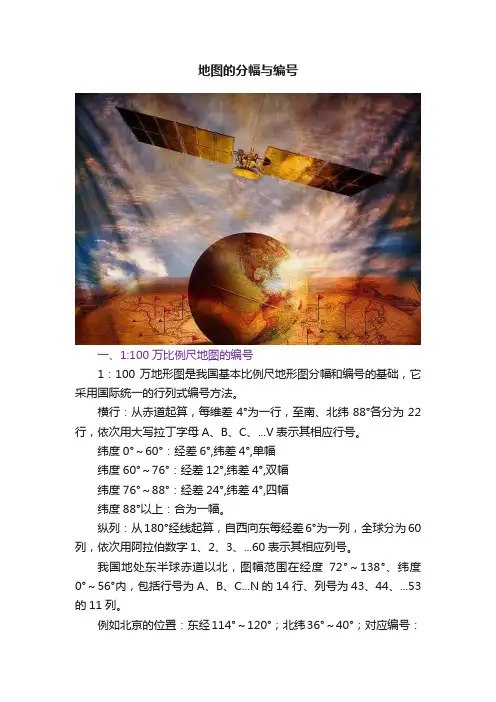

地图的分幅与编号
一、1:100万比例尺地图的编号
1：100万地形图是我国基本比例尺地形图分幅和编号的基础，它采用国际统一的行列式编号方法。

横行：从赤道起算，每维差4°为一行，至南、北纬88°各分为22行，依次用大写拉丁字母A、B、C、...V表示其相应行号。

纬度0°～60°：经差6°,纬差4°,单幅
纬度60°～76°：经差12°,纬差4°,双幅
纬度76°～88°：经差24°,纬差4°,四幅
纬度88°以上：合为一幅。

纵列：从180°经线起算，自西向东每经差6°为一列，全球分为60列，依次用阿拉伯数字1、2、3、...60表示其相应列号。

我国地处东半球赤道以北，图幅范围在经度72°～138°、纬度0°～56°内，包括行号为A、B、C...N的14行、列号为43、44、 (53)
的11列。

例如北京的位置：东经114°～120°；北纬36°～40°；对应编号：
J-50。

二、1:5千～1:50万比例尺地图的编号
编号以1:100万地图为基础，由10个代码组成。

比例尺和代码关系如下表所示：
我国基本比例尺地形图图幅范围及相互间的数量关系：。

我国地形图的分幅和编号规则国家基本比例尺地形图有1：1万、1：万、1：5万、1：10万、1：20万、1：50万和1：100万七种。

普通地图通常按比例尺分为大、中、小三种，一般以1：10万和更大比例尺的地图称为大比例尺地图；1：10万至1：100万的称为中比例尺地图；小于1：100万的称为小比例尺地图。

对于一个国家或世界范围来讲，测制成套的各种比例尺地形图时，分幅编号尤其必要。

通常这是由国家主管部门制定统一的图幅分幅和编号系统。

1、地形图的分幅目前，我国采用的地形图分幅方案，是以1：100万地形图为基准，按照相同的经差和纬差定义更大比例尺地形图的分幅。

百万分之一地图在纬度0°-60°之间的图幅，图幅大小按经差6°，纬差4°分幅；在60°-76°之间的图幅，其经差为12°，纬差为4°；在76°-80°之间图幅的经差为24°，纬差为4°，所以在纬度0°-60°之间各幅百万分之一地图都是经差6°，纬差4°分幅的。

？每幅百万分之一内各级较大比例尺地形图的划分，按规定的相应经纬差进行，其中，1：50万、1：20万、1：10万三种比例尺地形图，以百万分之一地图为基础直接划分。

一幅百万分之一地形图划分四幅1：50万地形图，每幅为经差3°，纬差2°；一幅百万分之一地图划分为36幅1：20万地形图，每幅为经差1°，纬差40′；一幅百万分之一地图划分144幅1:10万地形图，每幅为经差30’，纬差20’。

每幅大于1：10万比例尺的地形图，则以1：10万图为基础进行逐级划分，一幅1：10万地形图划分四幅1：5万地形图；一幅1：5万地形图划分为四幅1：万地形图。

在1：10万图的基础上划分为64幅1：1万地形图；一幅1：1万地形图又划分为4幅1：5000地形图，（见表1-1）。

图幅编号计算方法图幅编号是地图制图中非常重要的一环，它能够帮助我们准确地定位和识别地图上的各个区域，为地图的使用提供了方便。

在地图制图中，图幅编号的计算方法是非常重要的，下面我们将详细介绍图幅编号的计算方法。

首先，图幅编号是根据地图的分幅情况而确定的。

一般来说，地图都是按照一定的比例尺进行分幅的，每个分幅都有一个唯一的编号。

在计算图幅编号时，我们需要先确定地图的比例尺和分幅情况，然后按照一定的规则进行计算。

其次，图幅编号的计算方法通常是根据地图的经纬度坐标来确定的。

我们可以根据地图上的经纬度坐标和比例尺来计算出每个图幅的编号。

一般来说，地图上的经纬度坐标是以度、分、秒的形式表示的，我们可以根据这些坐标来确定每个图幅的编号。

另外，图幅编号的计算方法还与地图的投影方式有关。

在地图制图中，常用的投影方式有墨卡托投影、等角投影、等距投影等。

不同的投影方式会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的投影方式。

此外，图幅编号的计算方法还需要考虑地图的分幅方式。

地图的分幅方式有横向分幅和纵向分幅两种，不同的分幅方式也会对图幅编号的计算产生影响。

最后，图幅编号的计算方法还需要考虑地图的坐标原点和坐标系。

地图的坐标原点和坐标系不同，会对图幅编号的计算产生影响，因此在计算图幅编号时，我们需要考虑地图的坐标原点和坐标系。

综上所述，图幅编号的计算方法是根据地图的分幅情况、经纬度坐标、投影方式、分幅方式、坐标原点和坐标系等因素来确定的。

在地图制图中，我们需要根据这些因素来准确地计算图幅编号，以便于地图的使用和识别。

希望本文对图幅编号的计算方法有所帮助。

地形图的分幅编号(2011-06-26 10:05:23)转载▼分类：GIS标签：杂谈第一节地形图的分幅编号一、地形图的梯形分幅与编号用于1:5千—1:100万国家基本比例尺的地形图。

按经纬线分幅，图幅呈梯形适用于中小比例尺地形图的分幅。

1. 1:100万地形图的分幅编号(国际统一规定)图幅大小经差6°，180°起算西东，为纵列，1—60数字表示，称为纵列号。

纬差4°，从赤道分向两极至纬度88°，为横行，共22行，以A—V字母表示，称为横行号编号以“横行号—纵列号”表示。

如北京J—502. 1:50万、1:20万、1:10万地形图均以1:100万图为基础分幅、编号将一幅1:100万地形图分为4幅,图幅经差为3°，纬差为2°，构成以A、B、C、D为代号的1:50万地形图，如：J-50-A将一幅1:100万地形图分为36幅，图幅经差为60'，纬差为40'，构成以(1)、(2)、…、(36)为代号的1:20万地形图，如：J-50-(1)将一幅1:100万地形图分为144幅，图幅经差为30'，纬差为20'，构成以1、2、 (144)代号的1:10万地形图，如：J-50-923. 1:5万、1:2.5万、1:1万地形图均以1:10万图为基础分幅、编号将一幅1:10万地形图分为4幅，构成以A、B、C、D为代号的1:5万地形图，如：J-50-92-A 将一幅1:5万地形图分为4幅，构成以1、2、3、4为代号的1:2.5万地形图，如：J-50-92-A-1将一幅1:10万地形图分为8行、8列，共64幅1:1万地形图，分别以(1)、(2)、…(64)表示，经差为3'45"、纬差为2'30"，如：J-50-5-(3)二、国家基本比例尺地形图新的分幅与编号1993年3月实施GB/T13989-95《国家基本比例尺地形图分幅和编号》。

地图图幅编号为了便于测绘、拼接、管理和使用地形图，必须按适当面积将广大地区的地形图划分成适宜的若干单幅地形图，并将分幅的地形图进行有系统的编号，这项工作称为地形图的分幅和编号。

地形图的分幅可分为两大类：梯形分幅(又称“经纬线分幅”)和矩形分幅(包括正方形分幅)。

所谓梯形分幅就是按经线和纬线来划分，左、右以经线为界，上、下以纬线为界，图形近似梯形。

梯形分幅常用于基本比例尺地形图。

矩形分幅是按平面直角坐标的纵、横坐标线来划分的，图幅的上、下以坐标横线为界，左、右以坐标纵线为界。

对于工程方面需要的局部地区的大比例尺地形图、平面图和中小比例尺挂图和地图集，常用矩形分幅。

一、梯形分幅(一)1:1000万比例尺地形图的分幅及编号为了统一划分全球的地形图，国际地理学会对1:100万比例尺地形图作了分幅和编号方法的规定,称为国际分幅编号。

国际分幅编号规定由经度180°起，按经差6°划分成60个纵行,自西向东用阿拉伯数字1-60表示；由赤道起，向南、北分别按纬差4°各分成22个横列，由低纬向高纬各以大写的拉丁字母Ａ、Ｂ、……、Ｖ标明。

每幅图的编号由其所在的横列字母与纵行的数学按先横列后纵行的次序组成。

由于经线收敛于两极，当纬度较高时，经差6°的实际宽度显得很窄，因此又规定在纬度60°以上的地区，东西图廊的经差取12°，纬度70°以上的地区则取24°。

对于纬度88°为图廓的极圈图,则用Z表示。

图5-3为北半球的1:100万比例尺图的分幅情况（图5-3见P175）。

为了区别图幅是北半球还是南半球，规定在图号前加N或S，分别表示北或南半球。

因我国领域全部位于北半球，故省注N。

图5-4为我国领域的1:100万比例尺地形图的分幅与编号情况(上图)。

如果已知北京某地(后称甲地)的纬度为北纬39°54ˊ30″，经度为东经116°28ˊ25″，其所在1:1000万比例尺图的图幅编号为J－50。
