地图分幅与编号1
二、地图的编号
（一）地图编号的 方法 1.自然序数编号法
2.行列式编号法 将区域分为行和列，分别用字母或 数字表示行号和列号，一个行号和一个 列号标定一个唯一的图幅。（S为南半 球）
A B C D E F G H I J K
49 50 51 52 53 54 55 56
SF5 3
3.行列-自然序数编号法
F-53-28
要求：系统性、逻辑性、不重复性
三、我国基本地形图的分幅和编号
（一）20世纪70-80年代我国基本比例尺地形图 的分幅和编号
1：100万地图是我国基本比例尺地形图的分幅和编 号的基础。
4
1:50万
4
16 1 : 10 0万 36
1:25万
1 : 2 0万
9
4 1 :5万 4
1:2 .5万
J- 50
40°
1
13
2
3
4
5
6
7
8
9
10
11
12 24 36
48
纬度 基本比例尺纬差 W= V所求比例尺纬差 * n+ 所求比例尺经差 经度 基本比例尺经差
[1]
[2 ]
[3 ]
[4 ]
25 37 49
A
[5] [1 3] [1 3] [1 3] [1 3] [1 3]
B
[8]
J - 50 - A ( 1 : 50 万)
135
13 6
137
139
140
143
144
1 17
。
1 20
。
图01-06
1 :50万 、1: 25万、1:10万比例尺地 形图 的分幅与编 号
第二章地图分幅与编号-PPT精品文档
17
二、旧的分幅与编号
基本比例尺地形图的分幅：
比例尺 图幅范 围 行列数 经差 纬差 行数 列数 1 ：100 万 1 ： 50 万 1 ： 25 万 1 ： 10 万 1 ： 5 万 1 ：2.5 万 1 ： 1 万 6° 4° 1 1 1 3° 2° 2 2 4 1 1 ° 30 ′ 1° 4 4 16 4 1 图幅间数量关系 30 ′ 20 ′ 12 12 144 36 9 1 15 ′ 10 ′ 24 24 576 144 36 4 1 1： 5 千 7 ′ 30 ″ 3 ′ 45 ″ 1 ′ 52.5 5′ 48 48 2304 576 144 16 4 1 2 ′ 30 ″ 1 ′″ 15 ″ 96 96 9216 2304 576 64 16 4 1 192 192 36864 9216 2304 256 64 16 4
பைடு நூலகம்
纬度88°以上合为一幅。
我国处于纬度60度以下，没有合幅。
这些合并图幅的编号，列数不变，行数（无论包含两 个或四个）并列写在其后。例如北纬80°-84°，西 经48°-72°的一幅百万分之一的地图编号应为U-19、 20、21、22。 22
我国领域和管辖的海域１∶１００万的 图幅范围包括列号Ａ、Ｂ、……Ｎ，行 号４３、４４、……５３，无图幅合并 问题。
或各种专业调查或综合考察野外使用的地理底图。
16
1:25万地形图——作为各种专业调查或综合科 学考察总结果的地理底图，以及地区或省级机关规 划用的工作底图。军事上供军以上领导机关使用， 还有空军飞行领航时寻找大型目标使用。
1:50万地形图——是省级领导机关总体规划用 图或相当于省（区）范围各专业地图的地理底图。 军事上供高级司令部或各种兵种协同作战时使用。 1:100万地形图——作为国家或各部门总体规 划或作为国家基本自然条件和土地资源地图的地理 底图。
二、旧的分幅与编号
基本比例尺地形图的分幅：
比例尺 图幅范 围 行列数 经差 纬差 行数 列数 1 ：100 万 1 ： 50 万 1 ： 25 万 1 ： 10 万 1 ： 5 万 1 ：2.5 万 1 ： 1 万 6° 4° 1 1 1 3° 2° 2 2 4 1 1 ° 30 ′ 1° 4 4 16 4 1 图幅间数量关系 30 ′ 20 ′ 12 12 144 36 9 1 15 ′ 10 ′ 24 24 576 144 36 4 1 1： 5 千 7 ′ 30 ″ 3 ′ 45 ″ 1 ′ 52.5 5′ 48 48 2304 576 144 16 4 1 2 ′ 30 ″ 1 ′″ 15 ″ 96 96 9216 2304 576 64 16 4 1 192 192 36864 9216 2304 256 64 16 4
பைடு நூலகம்
纬度88°以上合为一幅。
我国处于纬度60度以下，没有合幅。
这些合并图幅的编号，列数不变，行数（无论包含两 个或四个）并列写在其后。例如北纬80°-84°，西 经48°-72°的一幅百万分之一的地图编号应为U-19、 20、21、22。 22
我国领域和管辖的海域１∶１００万的 图幅范围包括列号Ａ、Ｂ、……Ｎ，行 号４３、４４、……５３，无图幅合并 问题。
或各种专业调查或综合考察野外使用的地理底图。
16
1:25万地形图——作为各种专业调查或综合科 学考察总结果的地理底图，以及地区或省级机关规 划用的工作底图。军事上供军以上领导机关使用， 还有空军飞行领航时寻找大型目标使用。
1:50万地形图——是省级领导机关总体规划用 图或相当于省（区）范围各专业地图的地理底图。 军事上供高级司令部或各种兵种协同作战时使用。 1:100万地形图——作为国家或各部门总体规 划或作为国家基本自然条件和土地资源地图的地理 底图。
地图分幅
某点经度为1 纬度为3 例1 : 某点经度为 1 4 °3 3 ′4 5 ″ ， 纬度为 9 ° 2 2 ′ 3 0 ″ ， 计算其所在 ：10万地形图图幅的编号 计算其所在1： 万地形图图幅的编号 万地形图图幅的编号。 解：(1) 求该图所在1：100万图幅的图号 根据 h=[y/△ h=[y/△y]+1 l=[x/△ l=[x/△x]+31 已知 △ x =6 ° ； △ y =4 ° h = [ 3 9 ° 2 2 ' 3 0 " / 4 °]+ 1 = 1 0 ( 字符码J ) l = [1 1 4 °3 3 ′4 5 ″ / 6 °]+ 3 1 = 5 0 该点所在1: 1 0 0 万 地形图图号为J 5 0
其中y表示纬度，△y 其中y表示纬度，△y表示百万分之一地图 的纬差；x表示经度，△x 的纬差；x表示经度，△x表示百万分之一 地图的经差。[ ]为商取整符号，如9.3则取 地图的经差。[ ]为商取整符号，如9.3则取 9。h表示行号，l表示列号 表示行号，l 我国疆域位于东半球，故纵列号大于30， 我国疆域位于东半球，故纵列号大于30， 上式改写为： h=[y/△ h=[y/△y]+1 l=[x/△ l=[x/△x]+31
（2）由已知的图号，按下列公式计 算该图幅的左上角点的经纬度：
y=h*△ y=h*△y —（h’—1）*△y’ x= ( l –31) * △x + (l’-1) * △x’ (l’ 其中y 其中y，x表示左上角点的纬度与经度， h，l分别为已知图号地形图的基础图百万分 之一图幅所在的行号与列号；△y、△x 之一图幅所在的行号与列号；△y、△x表 示百万分之一地形图的纬差与经差，△y 示百万分之一地形图的纬差与经差，△y’、 △x’表示已知比例尺地形图图幅的纬差与经 差；h 差；h’、l’表示地形图幅在基础图1：100万 表示地形图幅在基础图1 100万 图幅内位于的行号与列号
标准分幅图制作与生产通用课件
01
核实数据的准确性和完整性，确保标准分幅图所呈现的信息是
可靠的。
检查版面布局和样式
02
审查版面布局是否合理、元素样式是否符合要求，以及整体视
觉效果是否美观。
检查标准符合度
03
对照制作标准和规范，检查标准分幅图是否符合要求，并进行
必要的修改和完善。
生产质量控制
制定质量控制标准和流程
培训员工提高质量意识
详细描述
根据地图用途和区域特点，选择合适的地图投影方式，确 保地图精度和准确性。同时，根据地图比例尺和精度要求 ，选择合适的地图符号和标注方式。
总结词
采用先进的地图制作软件
总结词
采用高分辨率地图数据源
详细描述
采用专业的地图制作软件，如ArcGIS、QGIS等，利用软 件的自动化和智能化功能，提高标准分幅图的精度和效率 。同时，根据需要，对软件进行定制和优化，提高标准分 幅图的制作水平。
根据制作需求，设计标准 分幅图的版面布局、元素 样式和配色方案。
收集、整理和筛选所需的 数据和资料，确保数据的 准确性和完整性。
依据设计好的布局和样式 ，利用合适的工具和技术 ，将数据和资料呈现为标 准分幅图。
对制作好的标准分幅图进 行质量检查，确保符合要 求，并进行必要的修改和 完善。
生产流程细节
标准分幅图制作与生产通用 课件
目 录
• 标准分幅图制作概述 • 标准分幅图制作工具与技术 • 标准分幅图生产流程 • 标准分幅图应用场景与案例分析 • 标准分幅图发展趋势与展望 • 标准分幅图制作与生产常见问题解答
01
标准分幅图制作概述
定义与作用
定义
标准分幅图是指按照统一的标准和规范，将地理信息数据按 照一定比例尺和规格进行划分和组织的一种地图形式。
地图的分幅与编号ppt课件
第二章地图的分幅与编号
第一节地图分幅与编号的定义与作用
为了不重测、漏测，就需要将地面按 一定的规律分成若干块，这就是地图的分 幅。
为了科学地反映各种比例尺地形图之间 的关系和相同比例尺地图之间的拼接关系， 为了能迅速查找到所需要的某种地区某种 比例尺的地图，为了便于平时和战时地图 的发放、保管和使用，需要将地形图按一 定规律进行编号。
图2－8表明这四种比例尺地图都是在1:10万 的基础上形成的，分为两个分支，上面一支 表明1:2.5万的图号应由1:5万比例尺衍生出来， 下面一支显示1:5千地图的图号从1:1万比例 尺地图衍生出来，而1:1万地图的图号并不和 1:5万、1:2.5万比例尺地图发生联系（见图2 －9）。
三、新的分幅与编号方法 1991年制订的《国家基本比例尺地形图
1891年第五届国际地理学会上提出，逐渐统一规定 后制定。
单幅： 经差6° ，纬差4°；纬度60°以下； 双幅： 经差12°，纬差4°；纬度60°至76°； 四幅： 经差24°，纬差4°；纬度76°至88°； 纬度88°以上合为一幅。 我国处于纬度60度以下，没有合幅。 如北京在1:100万图幅位于东经114°～120°，北纬 36°～40°，编号：J-50。
1:10万地形图可以作为地区或县范围总体 规划用图或各种专业调查或综合考察野外使 用的地理底图，军事上供师、军级指挥机关 指挥作战使用。
1:25万地形图可作为各种专业调查或综合 科学考察总结果的地理底图，以及地区或省级 机关规划用的工作底图。军事上供军以上领导 机关使用，还有空军飞行领航时寻找大型目标 使用。
1:1万地形图主要是农田基本建设和国家 重点建设项目的基本图件，也是部队基本战 术和军事工程施工用图。
1:2.5万地形图是农林水利或其他工程建设 规划或总体设计用图，在军事上是基本战术 用图，作为团级单位部署兵力、指挥作战的 基本用图。
第一节地图分幅与编号的定义与作用
为了不重测、漏测，就需要将地面按 一定的规律分成若干块，这就是地图的分 幅。
为了科学地反映各种比例尺地形图之间 的关系和相同比例尺地图之间的拼接关系， 为了能迅速查找到所需要的某种地区某种 比例尺的地图，为了便于平时和战时地图 的发放、保管和使用，需要将地形图按一 定规律进行编号。
图2－8表明这四种比例尺地图都是在1:10万 的基础上形成的，分为两个分支，上面一支 表明1:2.5万的图号应由1:5万比例尺衍生出来， 下面一支显示1:5千地图的图号从1:1万比例 尺地图衍生出来，而1:1万地图的图号并不和 1:5万、1:2.5万比例尺地图发生联系（见图2 －9）。
三、新的分幅与编号方法 1991年制订的《国家基本比例尺地形图
1891年第五届国际地理学会上提出，逐渐统一规定 后制定。
单幅： 经差6° ，纬差4°；纬度60°以下； 双幅： 经差12°，纬差4°；纬度60°至76°； 四幅： 经差24°，纬差4°；纬度76°至88°； 纬度88°以上合为一幅。 我国处于纬度60度以下，没有合幅。 如北京在1:100万图幅位于东经114°～120°，北纬 36°～40°，编号：J-50。
1:10万地形图可以作为地区或县范围总体 规划用图或各种专业调查或综合考察野外使 用的地理底图，军事上供师、军级指挥机关 指挥作战使用。
1:25万地形图可作为各种专业调查或综合 科学考察总结果的地理底图，以及地区或省级 机关规划用的工作底图。军事上供军以上领导 机关使用，还有空军飞行领航时寻找大型目标 使用。
1:1万地形图主要是农田基本建设和国家 重点建设项目的基本图件，也是部队基本战 术和军事工程施工用图。
1:2.5万地形图是农林水利或其他工程建设 规划或总体设计用图，在军事上是基本战术 用图，作为团级单位部署兵力、指挥作战的 基本用图。
地图的标准分幅
起算纬度 Ф根:为上一级图的左上角纬度 起算经度 λ根:为上一级图的左上角经度 Ф 0 :为本幅图的纬差 λ 0 :为本幅图的经差 n为上一幅图分成本幅图的列或行数
+1
2、国家基本比例尺地形图的分幅与编号方法
（1990年以后地形图分幅编号标准产生的） 新的分幅编号对照以前有以下特点： ⑴.1:5000地形图列入国家基本比例尺地形图系列，使基 本比例尺地形图增至8种。 ⑵.分幅虽仍以1:100万地形图为基础，经纬差也没有改 变，但划分的方法不同，即全部以1:100万地形图为基础 加密划分而成；此外，过去的列（纬）、行（经）现在 改称行、列。 ⑶.编号仍以1:100万地形图编号为基础，后接比例尺的 代码，再接相应比例尺图幅的行（纬）、列（经）所对 应的代码。因此，所有1:5000～1:50万地形图的图号均由 五个元素10位代码组成。编码系列统一为一个根部，编 码长度相同，计算机处理和识别十分方便。
1：100万地形图
1：50万地形图
1：20万地形图
1：10万地形图
1：20万 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
1：100万形图
1：10万地形图
北京某地
北纬39 54 30 东经116 28 25
字符码1位 英文字符 纬行代码 数字码2位 2位阿拉伯数字 经列代码 字符码1位 英文字符 比例尺代码 数字码3位 3位阿拉伯数字 行代码 数字码3位 3位阿拉伯数 列代码
新图幅标准
高斯平面直角坐标
1：50万---1：2.5万比例尺地形图按6°带划分
1：1万比例尺地形图按3°带划分
我国高斯平面直角坐标的表示方法
1、方法： （1）先将自然值的横坐标Y加上500000
+1
2、国家基本比例尺地形图的分幅与编号方法
（1990年以后地形图分幅编号标准产生的） 新的分幅编号对照以前有以下特点： ⑴.1:5000地形图列入国家基本比例尺地形图系列，使基 本比例尺地形图增至8种。 ⑵.分幅虽仍以1:100万地形图为基础，经纬差也没有改 变，但划分的方法不同，即全部以1:100万地形图为基础 加密划分而成；此外，过去的列（纬）、行（经）现在 改称行、列。 ⑶.编号仍以1:100万地形图编号为基础，后接比例尺的 代码，再接相应比例尺图幅的行（纬）、列（经）所对 应的代码。因此，所有1:5000～1:50万地形图的图号均由 五个元素10位代码组成。编码系列统一为一个根部，编 码长度相同，计算机处理和识别十分方便。
1：100万地形图
1：50万地形图
1：20万地形图
1：10万地形图
1：20万 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
1：100万形图
1：10万地形图
北京某地
北纬39 54 30 东经116 28 25
字符码1位 英文字符 纬行代码 数字码2位 2位阿拉伯数字 经列代码 字符码1位 英文字符 比例尺代码 数字码3位 3位阿拉伯数字 行代码 数字码3位 3位阿拉伯数 列代码
新图幅标准
高斯平面直角坐标
1：50万---1：2.5万比例尺地形图按6°带划分
1：1万比例尺地形图按3°带划分
我国高斯平面直角坐标的表示方法
1、方法： （1）先将自然值的横坐标Y加上500000
地图的分幅与编号
比例尺代码
比例尺 代码 1:50万 B 1:25万 C 1:10万 D 1:5万 E 1:2.5万 F 1:1万 G 1:5000 H
新编号的计算公式 先计算在1：100万图幅中的编号：
a o 1 4 b o 31 6
a、b表示1:100万图纬度带和 经度带字符对应的数字码 c、d表示在1：100万图以下 某比例图的行号和列号 [ ]表示取整 φ 、∆ φ表示纬度和纬差 λ 、∆ λ 表示经度和经差
旧标准:
1:100 万从赤道起向两极每纬差 4°为一行，至88°，南
北半球各分为 22 横列，依次编号 A 、 B 、 ... V ；由经 度 180°起向东每 6°一列，全球 60 列，以 1-60 表示，
如北京某地的经度为116°26′08″,纬度为39°55′20″，所在
1∶100万地形图的编号为J-50。
1:10 万图上每经差 15′ 纬差 10′ 分成四幅 1:5 万的图， 编为 A 、 B 、 C 、 D ，如 J-50-1-A。 1:5 万图上每经差 7′30″纬差 5′分成四幅 1:2.5万的图， 编为 1 、 2 、 3 、 4 ，如 J-50-1-A-1。 1:10 万图上每经差3′45″纬差2′30″分成 64 幅 1:1万 的图，编为 (1) 、 ...(64) ，如J-50-1-(1)。 1:1 万图上每经差1′52.5″纬差1′15″分成四幅 1:5000 的图，编为 a 、b 、c 、d ，如J-50-1-(1)-a 。
再计算在1：100万图号后的行列号： ( )表示取余
c ( o ) 4 4
o
d ( o ) 1 6
[例] 某点经度为114º33′45″，纬度为39º22′30″，计算其在1:1万 地形图的编号。 经计算得：a=10（相当于J）；b=50；c=15；d=10；1:1万图的 代码为G；故该点所在1：1万图上的编号为J50G015010。 反算图幅西南角图廓点经纬度的公式：
比例尺 代码 1:50万 B 1:25万 C 1:10万 D 1:5万 E 1:2.5万 F 1:1万 G 1:5000 H
新编号的计算公式 先计算在1：100万图幅中的编号：
a o 1 4 b o 31 6
a、b表示1:100万图纬度带和 经度带字符对应的数字码 c、d表示在1：100万图以下 某比例图的行号和列号 [ ]表示取整 φ 、∆ φ表示纬度和纬差 λ 、∆ λ 表示经度和经差
旧标准:
1:100 万从赤道起向两极每纬差 4°为一行，至88°，南
北半球各分为 22 横列，依次编号 A 、 B 、 ... V ；由经 度 180°起向东每 6°一列，全球 60 列，以 1-60 表示，
如北京某地的经度为116°26′08″,纬度为39°55′20″，所在
1∶100万地形图的编号为J-50。
1:10 万图上每经差 15′ 纬差 10′ 分成四幅 1:5 万的图， 编为 A 、 B 、 C 、 D ，如 J-50-1-A。 1:5 万图上每经差 7′30″纬差 5′分成四幅 1:2.5万的图， 编为 1 、 2 、 3 、 4 ，如 J-50-1-A-1。 1:10 万图上每经差3′45″纬差2′30″分成 64 幅 1:1万 的图，编为 (1) 、 ...(64) ，如J-50-1-(1)。 1:1 万图上每经差1′52.5″纬差1′15″分成四幅 1:5000 的图，编为 a 、b 、c 、d ，如J-50-1-(1)-a 。
再计算在1：100万图号后的行列号： ( )表示取余
c ( o ) 4 4
o
d ( o ) 1 6
[例] 某点经度为114º33′45″，纬度为39º22′30″，计算其在1:1万 地形图的编号。 经计算得：a=10（相当于J）；b=50；c=15；d=10；1:1万图的 代码为G；故该点所在1：1万图上的编号为J50G015010。 反算图幅西南角图廓点经纬度的公式：
地图分幅
标准图框分幅与编号:我国基本比例尺地形图的分幅编号是在国际规定的1:100万地形图基础上，按经纬度进行分幅和编号的。
1:100万地图的分幅编号：每幅1:100万地图纬差4°经差6°。
从地球赤道起，向两极每纬度4°为一行，依次以字母A，B，C，…，V表示；从西经180°起，向东每6°为一列，依次以数字l，2，3，…，60表示。
每幅图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，列号在前，行号在后，二者之间划一短线。
如北京在1:100万图上处于第J列第50行，故编号为J-50。
1:50万、1:25万、1:20万、1:10万地形图分幅编号：在1:100万图幅基础上，按一定经差和纬差进行划分，并分别在1:100万图幅后加上各自的代号。
1:5万、1:2.5万、1:1万地形图分幅编号：在1:10万图幅基础上，按一定经差和纬差进行划分，并分别在1：10万图幅后加上各自的代号。
表1 国家基本比例尺地形图分幅编号表准比例尺地形图的编给规范及图式。
新测和更新的地图，照此标准进行分幅和编号。
我国基本比例尺的地形图包括1:5000、1:1万、1:2.5万、1:5万、1:10万、1:25万、1:50万、1:100万共8种不同比例尺。
基本比例尺地图以1:100万地图为基础，按规定的经差和纬差采用逐次加密划分方法划分图幅。
不同比例尺的图幅将1:100万的图幅划分成若干行和列，使相邻比例尺地图的经纬差、行列数和图幅数成简单的倍数，如表2所示。
1:100万地形图的分幅仍按国际标准进行。
每幅1:100万地图的编号由该图幅所在的行号(字符码)和列号(数字码)组成，如北京所在的1:100万地图的图幅编号为J50。
表2 基本比例尺地图分幅万地形图按所含各比例尺地形图的经差和纬差划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字(数字码)编号，这样便于计算机运算处理。
地图分幅编号和地图比例尺
②
③
④
地图数学基础
地形图分幅编号的实际应用
图号
地理位置
例2：已知图号为H-51-3，求其地理位置。
N h 8 4 32 0 0 S h 1 7 4 28
0 0 0 0 E l 30 21 6 126 0 0 W l 31 20 6 120
地图数学基础
H-51-3
320 31040’
1200
1210 120030’ 121030’
1230
1260 320 31040’
3
300
300
280 1200 1230
280
0 地图数学基础 126
1. 2. 3.
图解法解算地形图分幅编号，首先要求出某地点 所在 1:100 万地形图的编号，若所求的比例尺为 1:5万、 1:2.5万、 1:1万、1:5000 ，则还要求出 所在的1:10万地形图的编号，然后求出所求比例 尺地形图的带号，即可组合成所求比例尺地形图 的编号。 作用 依据经纬度，求图号，以便索取所需资料。 根据某图号，求其地图的地理位置。 求相邻图幅图号。
地图数学基础
（一）截止1990年地形图的分幅编号系统
图解法分幅编号
地图数学基础
1 : 100万地形图分幅编号
1 : 100万地形图按国际百 万分之一统一分幅后，从 赤道起向南北至纬度 880 ， 用拉丁字母 A 、 B 、 C….V 表示 22 个相应的横行号， 极地仅一幅图，用 Z 表示， 行号前分别冠以N和S，以 区别北半球和南半球的地 图；用 1 、 2 、 3….60 表示 纵列号，从东经 1800 起， 自西向东，至经度00，由1 注到 30 ，从经度 00 至东经 1800 ， 由 31 注 到 60 。 用 “行号－列号”形式编号。
地图学的分幅
比例尺代码
比例 1:50 1:25 1:10 万 尺 万 万 B C D 1:5 万 E 1:2.5 万 F 1:1 万 G
一、地图的分幅形式（Sheeting forms） ）
☆梯形分幅 (trapezoid sheets)： ： 按经纬线划分； 按经纬线划分； ☆矩形分幅 (rectangle sheets)： ： 按纵横坐标划分; 按纵横坐标划分; ☆圆形分幅 (circle sheets): 两极； 两极； ☆椭圆分幅 (ellipse sheets): 少用。 少用。
172017101715733073223073157种比例尺地形图按梯形分幅旧地形图分幅与编号1909年国际统一规定编号赤道至北纬88间隔4编号av经度180起自西向东间隔6编号160
第二节地形图的分幅和编号
§1-4 Sheeting & Numbering of Topographic Maps
㈠旧地形图分幅与编号
1. 1:100万（4 °× °) ：── 1909年国际统一 万 °×6
规定编号
赤道至北纬88 间隔4°编号A～ ， 赤道至北纬 °间隔 °编号 ～V， 经度180°起自西向东间隔 °编号 ～60。 经度 °起自西向东间隔6 编号1～ 。
2. 1:50万（2 °× °)、1:25万(1 °× °) 万 °×3 、 万 °×1.5 和1:20万(40′×60′)； 万 × ； 3. 1:10万(20 ′×30 )； 万 × ； 4. 1:5万(10 ′× 15 ′)、1:2.5(5 ′×7 ′ 30″) 万 × 、 × 万和1:1万 万和 万(2 ′ 30 ″× 3 ′ 45 ″)； × ； 5. 1:5千(1 ′ 15 ″ ×1 ′ 52.5 ″) 千 和1:2千(25 ″× 37.5 ″)。 千 × 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图的分幅，适用于大比例地形图。
ቤተ መጻሕፍቲ ባይዱ
地图的分幅和编号
我国基本比例尺地形图有1:1万、 1:2.5万、 1:5万、 1:10
万、 1:20万、 1:50万和1:100万七种。
大于等于1:10万的称为大比例尺地图； 1:10万至1:100万地 称为中比例尺地图；小于1:100万的称为小比例尺地图。
由于一个国家范围很大，因此不可能用一幅地图来描述， 因此地图的分幅和编号就非常重要。
▪ 北京某地：北纬39 54 30, 东经116 28 25 ▪ 图幅编号：J-50-5-B
1：10万地形图
图幅编1：号5万：地形J图-501-：52.-5万B地形图 1：1万地形图
1：10万地形图
1：5万地形图
1：2.5万地形图 1：1万地形图
▪ 1：2.5万
▪ 一幅1：5万地形图分为4幅，用1，2，3，4表 示，经差7′30″，纬差5′
1：50万地形图 1：20万地形图
1：10万地形图
▪ 1：50万：1：100万地形图一分为四，用A、B、C、 D表示，即经差3°，纬差2°
▪ 北京某地：北纬39 54 30, 东经116 28 25 ▪ 图幅编号：J-50-A
1：100万地形图
1：50万地形图
1：20万地形图 1：10万地形图
▪ 1：20万
J-50-5-（24）-b
50万20万10万地形图的分幅和编号
旧图幅标准
手工计算方法如下：
⑴ 据公式 计算1:100万图幅编号
横列号 纬度 整商1数字与英文字符顺序对 应
4
纵行号
东经度 6
整商
31或者
180
西经度 6
整商 1
(2) 据公式 计算1:10万-1:5千图幅编号
目前，我国采用的地形图分幅方案是以1:100万地形图 为基准的，按照相同的经差和纬差定义其他更大比例尺地 形图的分幅。
地图的分幅和编号
1:100万地形图分幅： 纬度在0°～60°之间，经差6°，纬差4° 纬度在60°～76°之间，经差12°，纬差4° 纬度在76°～80°之间，经差24°，纬差4°
1：10万地形图
▪ 一幅1：100万地形图分 为144幅，用1， 2，……，144表示，即 经差30′，纬差20′
▪ 北京某地：北纬39 54 30, 东经116 28 25
▪ 图幅编号：J-50-5
1：10万地形图
1：5万地形图 1：2.5万地形图 1：1万地形图
▪ 1：5万
▪ 一幅1：10万地形图分为4幅，用A，B，C，D 表示，即经差15′，纬差10′
▪ 图幅编号：在1：5万编号后加上自己的序号
J-50-5-B-4
1：5万地形图
J-50-5-B-4
1：10万地形图
1：2.5万地形图 1：1万地形图
1：10万地形图
1：5万地形图
1：2.5万地形图
1：1万地形图
▪ 1：1万
▪ 一幅1：10万地形图分为8行、8列共64幅图，用 （1），……，（64）表示，经差3′45″，纬差 2′30″
图幅间的数量关系 1
1：20
1度 40分 36 9
1
1：10 30分 20分 144 36 4 1
1：5
15分 10分 576 144 16 4 1
1：2.5 7.5分 5分 2304 576 64 16 4 1
1:1
3分45秒 2.5分 9216 2304 256 64 16 4
1：100万地形图
中国基本比例尺地形图分幅
一、分幅的方法分类 （一）．梯形分幅：用于国家基本图的分幅，按经度、纬度分，
适用于小、中比例地形图。 1、国际分幅法（1990年以前地形图分幅编号标准产生的） 2、国家基本比例尺地形图的分幅与编号方法（1990年以后地
形图分幅编号标准产生的） （二）．正方形或矩形分幅：用于城市或工程建设大比例尺地形
演示文稿地图的标准分幅
（优选）地图的标准分幅
我国高斯平面直角坐标的表示方法
1、方法： （1）先将自然值的横坐标Y加上500000 米； （2）再在新的横坐标Y之前标以2位数的 带号。
2、举例：国家高斯平面点P （2433586.693，38514366.157） 所表示的意义:
(1)表示点P在高斯平面上至赤道的距离;
分幅是根据不同比例尺对每一分幅图编号，每一分幅图 给一个固定的号码，相互不能重复，以便确认。分幅编号 需要有一定的系统性，不能太任意。
不同比例尺有不同的编号方法，请大家在课后参照参考 书学习。
100万地形图的分幅和编号（北半球）
比例尺 （万）
1：100 1：50
图幅大小 经度 纬度
6度 4度 1 3度 2度 4
▪ 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
1：100万地形图
1：50万地形图
1：20万地形图 1：10万地形图
▪ 北京某地
▪ 北纬39 54 30 ▪ 东经116 28 25
▪ 图幅编号
▪ J-50-[3]
1：100万地形图
1：50万地形图
1：20万地形图
测图比例尺1：1万及更大比例尺地形图采用3°分带方 案，全球共分为120个投影带。我国共跨22个3°带,带 号为24-45.
带号计算:
n=
6
(取商的整数+1)
n= (取商的整数，如余数大于1°30′加1，
3
小于1°30′不加1) 如：E86;E87;E88;E88.5
中国基本比例尺地形图分幅
▪ 看一张地形图，依据前面学习的概念和理 论，来读下面这张地形图
▪ 图幅编号：在1：10万编号后加上各自的代号J-50-5（24）
1：5万地形图
J-50-5-（24）
1：10万地形图
1：2.5万地形图
1：1万地形图
1：5000
▪ 1：5000比例尺地形图：在1：1万的基础上进行 ▪ 1：5000
▪ 一幅1：1万地形图分为4幅，用a,b,c,d表示，经差
1′52.5″，纬差1′15″ ▪ 图幅编号：在1：1万编号后加上各自的代号
X=2433586.693m
(2)其投影带的带号为38 、P点离38带的纵轴X轴的
实际坐标Y=514366.157-500000= 14366.157m
3、我国投影带号
测图比例尺1：2.5万至1：50万的地形图均采用6°分带方案， 即从格林尼治零度经线起算，每6°为一个投影带，全球共分 为60个投影带。我国领土位于东经72°到138°之间，共包括 11个投影带(13带～23带)。
ቤተ መጻሕፍቲ ባይዱ
地图的分幅和编号
我国基本比例尺地形图有1:1万、 1:2.5万、 1:5万、 1:10
万、 1:20万、 1:50万和1:100万七种。
大于等于1:10万的称为大比例尺地图； 1:10万至1:100万地 称为中比例尺地图；小于1:100万的称为小比例尺地图。
由于一个国家范围很大，因此不可能用一幅地图来描述， 因此地图的分幅和编号就非常重要。
▪ 北京某地：北纬39 54 30, 东经116 28 25 ▪ 图幅编号：J-50-5-B
1：10万地形图
图幅编1：号5万：地形J图-501-：52.-5万B地形图 1：1万地形图
1：10万地形图
1：5万地形图
1：2.5万地形图 1：1万地形图
▪ 1：2.5万
▪ 一幅1：5万地形图分为4幅，用1，2，3，4表 示，经差7′30″，纬差5′
1：50万地形图 1：20万地形图
1：10万地形图
▪ 1：50万：1：100万地形图一分为四，用A、B、C、 D表示，即经差3°，纬差2°
▪ 北京某地：北纬39 54 30, 东经116 28 25 ▪ 图幅编号：J-50-A
1：100万地形图
1：50万地形图
1：20万地形图 1：10万地形图
▪ 1：20万
J-50-5-（24）-b
50万20万10万地形图的分幅和编号
旧图幅标准
手工计算方法如下：
⑴ 据公式 计算1:100万图幅编号
横列号 纬度 整商1数字与英文字符顺序对 应
4
纵行号
东经度 6
整商
31或者
180
西经度 6
整商 1
(2) 据公式 计算1:10万-1:5千图幅编号
目前，我国采用的地形图分幅方案是以1:100万地形图 为基准的，按照相同的经差和纬差定义其他更大比例尺地 形图的分幅。
地图的分幅和编号
1:100万地形图分幅： 纬度在0°～60°之间，经差6°，纬差4° 纬度在60°～76°之间，经差12°，纬差4° 纬度在76°～80°之间，经差24°，纬差4°
1：10万地形图
▪ 一幅1：100万地形图分 为144幅，用1， 2，……，144表示，即 经差30′，纬差20′
▪ 北京某地：北纬39 54 30, 东经116 28 25
▪ 图幅编号：J-50-5
1：10万地形图
1：5万地形图 1：2.5万地形图 1：1万地形图
▪ 1：5万
▪ 一幅1：10万地形图分为4幅，用A，B，C，D 表示，即经差15′，纬差10′
▪ 图幅编号：在1：5万编号后加上自己的序号
J-50-5-B-4
1：5万地形图
J-50-5-B-4
1：10万地形图
1：2.5万地形图 1：1万地形图
1：10万地形图
1：5万地形图
1：2.5万地形图
1：1万地形图
▪ 1：1万
▪ 一幅1：10万地形图分为8行、8列共64幅图，用 （1），……，（64）表示，经差3′45″，纬差 2′30″
图幅间的数量关系 1
1：20
1度 40分 36 9
1
1：10 30分 20分 144 36 4 1
1：5
15分 10分 576 144 16 4 1
1：2.5 7.5分 5分 2304 576 64 16 4 1
1:1
3分45秒 2.5分 9216 2304 256 64 16 4
1：100万地形图
中国基本比例尺地形图分幅

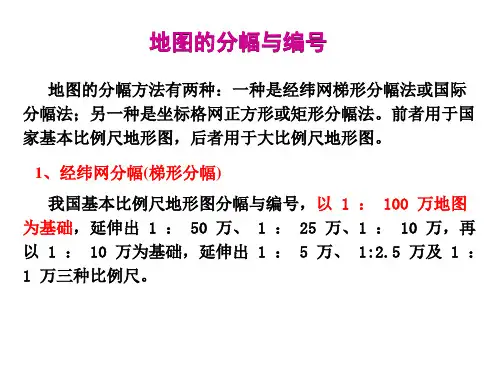

一、分幅的方法分类 （一）．梯形分幅：用于国家基本图的分幅，按经度、纬度分，
适用于小、中比例地形图。 1、国际分幅法（1990年以前地形图分幅编号标准产生的） 2、国家基本比例尺地形图的分幅与编号方法（1990年以后地
形图分幅编号标准产生的） （二）．正方形或矩形分幅：用于城市或工程建设大比例尺地形
演示文稿地图的标准分幅
（优选）地图的标准分幅
我国高斯平面直角坐标的表示方法
1、方法： （1）先将自然值的横坐标Y加上500000 米； （2）再在新的横坐标Y之前标以2位数的 带号。
2、举例：国家高斯平面点P （2433586.693，38514366.157） 所表示的意义:
(1)表示点P在高斯平面上至赤道的距离;
分幅是根据不同比例尺对每一分幅图编号，每一分幅图 给一个固定的号码，相互不能重复，以便确认。分幅编号 需要有一定的系统性，不能太任意。
不同比例尺有不同的编号方法，请大家在课后参照参考 书学习。
100万地形图的分幅和编号（北半球）
比例尺 （万）
1：100 1：50
图幅大小 经度 纬度
6度 4度 1 3度 2度 4
▪ 一幅1：100万地形图分为36幅，用[1]……[36] 表示，即经差1°，纬差40′
1：100万地形图
1：50万地形图
1：20万地形图 1：10万地形图
▪ 北京某地
▪ 北纬39 54 30 ▪ 东经116 28 25
▪ 图幅编号
▪ J-50-[3]
1：100万地形图
1：50万地形图
1：20万地形图
测图比例尺1：1万及更大比例尺地形图采用3°分带方 案，全球共分为120个投影带。我国共跨22个3°带,带 号为24-45.
带号计算:
n=
6
(取商的整数+1)
n= (取商的整数，如余数大于1°30′加1，
3
小于1°30′不加1) 如：E86;E87;E88;E88.5
中国基本比例尺地形图分幅
▪ 看一张地形图，依据前面学习的概念和理 论，来读下面这张地形图
▪ 图幅编号：在1：10万编号后加上各自的代号J-50-5（24）
1：5万地形图
J-50-5-（24）
1：10万地形图
1：2.5万地形图
1：1万地形图
1：5000
▪ 1：5000比例尺地形图：在1：1万的基础上进行 ▪ 1：5000
▪ 一幅1：1万地形图分为4幅，用a,b,c,d表示，经差
1′52.5″，纬差1′15″ ▪ 图幅编号：在1：1万编号后加上各自的代号
X=2433586.693m
(2)其投影带的带号为38 、P点离38带的纵轴X轴的
实际坐标Y=514366.157-500000= 14366.157m
3、我国投影带号
测图比例尺1：2.5万至1：50万的地形图均采用6°分带方案， 即从格林尼治零度经线起算，每6°为一个投影带，全球共分 为60个投影带。我国领土位于东经72°到138°之间，共包括 11个投影带(13带～23带)。
