1 《发电厂电气部分》复习
第一章 能源和发电 1、火、水、核等发电厂的分类
火电厂的分类：（1）按燃料分：燃煤发电厂，燃油发电厂，燃气发电厂，余热发电厂，利用垃圾和工业废料作为燃料的发电厂。
（2）按蒸汽压力和温度分：中低压发电厂，高压发电厂，超高压发电厂，亚临界压力发电厂，超临界压力发电厂。
（3）按原动机分：凝汽式汽轮发电厂，燃气轮机发电厂，内燃机发电厂，蒸汽--燃气轮轮机发电厂。
（4）按输出能源分：凝汽式发电厂，热电厂
（5）按发电厂总装机容量的多少分：小容量发电厂，中容量发电厂，大中容量发电厂，大容量发电厂。
水力发电厂的分类：
（1）按集中落差的方式分类：堤坝式水电厂（坝后式，河床式），引水式水电厂，混合式水电厂。
（2）按径流调节的程度分类：无调节水电厂，有调节水电厂（根据水库对径流的调节程度：日调节水电厂，年调节水电厂，多年调节水电厂）。
核电厂的分类：压水堆核电厂，沸水堆核电厂。
2、抽水蓄能电厂的作用
调峰，填谷，备用，调频，调相。 2 3、发展联合电力的效益
（1）各系统间电负荷的错峰效益。
（2）提高供电可靠性、减少系统备用容量。
（3）有利于安装单机容量较大的机组。
（4）进行电力系统的经济调度。
（5）调峰能力互相支援。
4、火电厂的电能生产过程及其能量转换过程 P14
火电厂的电能生产过程概括的说是把煤中含有的化学能转变为电能的过程。整个过程可以分为三个系统：1、燃料的化学能在锅炉燃烧中转变为热能，加热锅炉中的水使之变为蒸汽，称为燃烧系统；2、锅炉中产生的蒸汽进入汽轮机，冲动汽轮机转子旋转，将热能转变为机械能，称为汽水系统；3、由汽轮机转子旋转的机械能带动发电机旋转，把机械能变为电能，称为电气系统。
能量的转换过程是：燃料的化学能－热能－机械能－电能。
5、水力发电厂的基本生产过程
答：基本生产过程是：从河流较高处或水库内引水，利用水的压力或流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带动发电机旋转，将机械能转换成电能。
1
第一章 概述
电力网=变电所+送电线路+用户
电力系统=发电厂+变电所+输电线路+用户
动力系统=电力系统+动力装置
1、 一次电气设备
定义: 通常把生产、变换、输送、分配和使用电能的设备，如发电机、变压器和断路器等称为一次设备。
(1)生产和转换电能的设备。如发电机、电动机、变压器。
(2)接通或断开电路的开关电器。如断路器、隔离开关、负荷开关，熔断器、接触器等，它们用于正常或事故时，将电路闭合或断开。
(3)限制故障电流和防御过电压的保护电器。如限制短路电流的电抗器和防御过电压的避雷器等。
(4)载流导体。如传输电能的裸导体、电缆等。
(5)接地装置。无论是电力系统中性点的工作接地，还是保护人身安全的保护接地，均同埋入地中的接地装置相连。
2、二次设备
定义:对一次设备和系统的运行状态进行测量、控制、监视和保护的设备,称为二次设备。
(1)仪用互感器，如电压互感器和电流互感器，可将电路中的高电压、大电流转换成低电压、小电流，供给测量仪表和保护装置使用。
(2)测量表计，如电压表、电流表、功率表和电能表等，用于测量电路中的电气参数。
(3)继电保护及自动装置，这些装置能迅速反应系统不正常情况并进行监控和调节或作用于断路器跳闸，将故障切除。
(4)直流电源设备，包括直流发电机组、蓄电池组和硅整流装置等，供给控制、保护用的直流电源和厂用直流负荷、事故照明用电等。
(5)操作电器、信号设备及控制电缆，如各种类型的操作把手、按钮等操作电器实现对电路的操作控制，信号设备给出信号或显示运行状态标志，控制电缆用于连接二次设备。
3、电气接线
电气接线--各种电气设备依其电力生产中的作用、功能等要求连接成的电路。
用规定的图形、文字符号描述电气设备，按一次(二次)电路的实际连接而绘制出的电路图。一般画成单线图形式(局部三线)
电气主接线- --由一次设备，如发电机、变压器、断路器等，按预期生产流程所连成的电路(又称为一次主回路，一次主接线)
1 《电工基础》学案（5）
第三章 复杂直流电路（2）
班级： 姓名：
学习重点：1、叠加原理、戴维南定理、电压源电流源的等效变换。
学习难点：1、用叠加原理、戴维南定理、电压源电流源的等效变换分析、解决一般复杂直流电路。
预习提要：
一、叠加定理
1、内容：由线性电阻和多个电源组成的线性电路中，任何一个支路中的电流（或电压）等于各个电源单独作用时，在此支路中所产生的电流（或电压）的代数和。
2、适用场合：线性电路
注意：叠加定理只能用来叠加电路中的电压或电流，而不能用来叠加功率。
3、用叠加定理求电路中各支路电流的步骤：
（1）假设各支路电流的参考方向，并分别作出各个电源单独作用的分图。（注：当其中的电源作用时，其他电源进行除源处理：即电压源短路，电流源开路，保留电源内阻）
（2）分别确定出分图中各电流的方向并求出其大小；
（3）进行叠加：即原图中各支路电流（或电压）的大小等于各个分图所对应的电流（或电压）的代数和。（注：当分图中电流或电压方向与原图相同时值取正，当分图中电流或电压方向与原图相反时值取负）
二、戴维宁定理
1、电路也叫做电网络或网络。
2、二端网络：如果网络具有两个引出端与外电路相连，不管其内部结构如何，这样的网络就叫做二端网络。
（1）分类：有源二端网络：可等效成一个电源
无源二端网络：可等效成一个电阻
3、戴维宁定理的内容：对外电路来说，一个含源二端线性网络可以用一个电源来代替，该电源的电动势E0等于二端网络的开路电压，其内阻R0等于含源二端网络除源后的等效电阻。
（1）注意：除源就是电压源短路，电流源断路，保留其内阻；
（2）适用场合：对于二端网络内部必须是有源的，线性的；对于外电路来讲可以是线性也可以是非线性。
（3）用戴维宁定理对线性二端网络进行等效替代时，仅对外电路等效，而对网络内电路时不等效的。

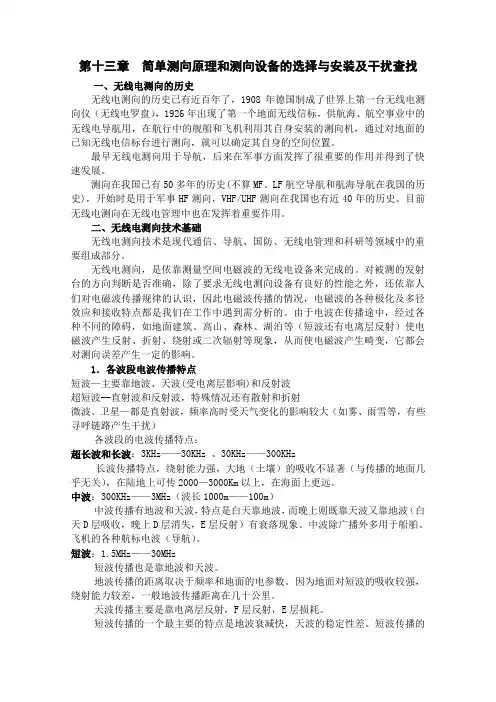

第十三章 简单测向原理和测向设备的选择与安装及干扰查找
一、无线电测向的历史
无线电测向的历史已有近百年了，1908年德国制成了世界上第一台无线电测向仪（无线电罗盘），1926年出现了第一个地面无线信标，供航海、航空事业中的无线电导航用，在航行中的舰船和飞机利用其自身安装的测向机，通过对地面的已知无线电信标台进行测向，就可以确定其自身的空间位置。
最早无线电测向用于导航，后来在军事方面发挥了很重要的作用并得到了快速发展。
测向在我国已有50多年的历史(不算MF、LF航空导航和航海导航在我国的历史)，开始时是用于军事HF测向，VHF/UHF测向在我国也有近40年的历史。目前无线电测向在无线电管理中也在发挥着重要作用。
二、无线电测向技术基础
无线电测向技术是现代通信、导航、国防、无线电管理和科研等领域中的重要组成部分。
无线电测向，是依靠测量空间电磁波的无线电设备来完成的。对被测的发射台的方向判断是否准确，除了要求无线电测向设备有良好的性能之外，还依靠人们对电磁波传播规律的认识，因此电磁波传播的情况，电磁波的各种极化及多径效应和接收特点都是我们在工作中遇到需分析的。由于电波在传播途中，经过各种不同的障碍，如地面建筑、高山、森林、湖泊等（短波还有电离层反射）使电磁波产生反射、折射、绕射或二次辐射等现象，从而使电磁波产生畸变，它都会对测向误差产生一定的影响。
1．各波段电波传播特点
短波—主要靠地波、天波(受电离层影响)和反射波
超短波--直射波和反射波，特殊情况还有散射和折射
微波、卫星—都是直射波，频率高时受天气变化的影响较大（如雾、雨雪等，有些寻呼链路产生干扰）
各波段的电波传播特点：
超长波和长波：3KHz——30KHz 、30KHz——300KHz
长波传播特点，绕射能力强，大地（土壤）的吸收不显著（与传播的地面几乎无关），在陆地上可传2000—3000Km以上，在海面上更远。
