钢筋混凝土梁的承载力与挠度的试验研究
一、研究背景
钢筋混凝土梁是建筑中常见的结构元素，其承载力和挠度是评估其结构性能的两个重要指标。因此，对钢筋混凝土梁的承载力和挠度进行试验研究，能够为建筑设计提供有效的参考和指导。
二、研究目的
本研究的目的是通过试验研究，探究钢筋混凝土梁的承载力和挠度与其结构参数、材料性能等因素之间的关系，为工程实践提供理论支持和指导。
三、研究方法
本研究采用实验方法，通过制作多种不同结构参数的钢筋混凝土梁进行试验，测量其承载力和挠度，并分析其与结构参数、材料性能等因素之间的关系。具体实验步骤包括：
1.选取多种不同结构参数的钢筋混凝土梁，标注其参数并制作；
2.在承载试验机上进行加载试验，记录加载过程中的载荷和挠度数据；
3.根据试验数据，计算出梁的承载力和挠度，并分析其与结构参数、材料性能等因素之间的关系。
四、研究结果 通过试验研究，可以得出以下结论：
1.钢筋混凝土梁的承载力与混凝土的强度、钢筋的数量和间距等结构参数有关，其中混凝土的强度对承载力影响最为显著；
2.钢筋混凝土梁的挠度与混凝土的强度、跨度、截面尺寸等结构参数有关，其中跨度对挠度影响最为显著；
3.在相同的结构参数下，使用不同等级的混凝土和钢筋，可以显著改变钢筋混凝土梁的承载力和挠度。
五、研究结论
本研究通过试验研究，得出了钢筋混凝土梁的承载力和挠度与其结构参数、材料性能等因素之间的关系，为工程实践提供了重要的理论支持和指导。进一步的研究可以从更多的因素入手，探究其对钢筋混凝土梁性能的影响。
09a材料力学01梁的挠度
06b材料力学01挠度
2 / 20
3 / 20
4 / 20
5 / 20
6 / 20
7 / 20
07b材料力学01梁的静不定
8 / 20
9 / 20
10 / 20
11 / 20
12 / 20
13 / 20
14 / 20
15 / 20
16 / 20
17 / 20
18 / 20
19 / 20
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。
申明：
所有资料为本人收集整理，仅限个人学习使用，勿做商业用途。

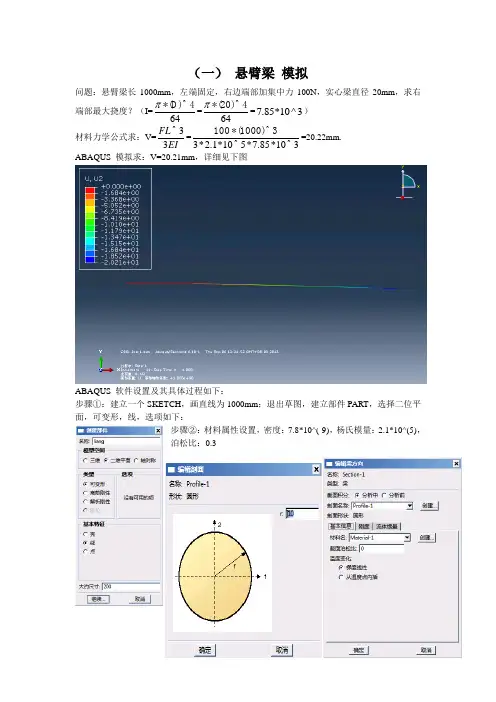

（一） 悬臂梁 模拟
问题：悬臂梁长1000mm，左端固定，右边端部加集中力100N，实心梁直径20mm，求右端部最大挠度？（I=64*(D)^4=64*(20)^4=7.85*10^3）
材料力学公式求：V=33FLEI^=3*2.1*105*7.85*103100*(1000)^3^^=20.22mm.
ABAQUS 模拟求：V=20.21mm，详细见下图
ABAQUS 软件设置及其具体过程如下：
步骤①：建立一个SKETCH，画直线为1000mm；退出草图，建立部件PART，选择二位平面，可变形，线，选项如下：
步骤②：材料属性设置，密度：7.8*10^(-9)，杨氏模量：2.1*10^(5)，泊松比：0.3
编辑梁方向及其指派梁方向见上图。
步骤③：装配，分析步建立，初始步长设置为0.01，载荷加载见下。
步骤④：总体布种20，直接划分网格即可，创立JOB，进行运算。计算结果见上图。
燕山大学： 杨建 2012-09-06
编辑

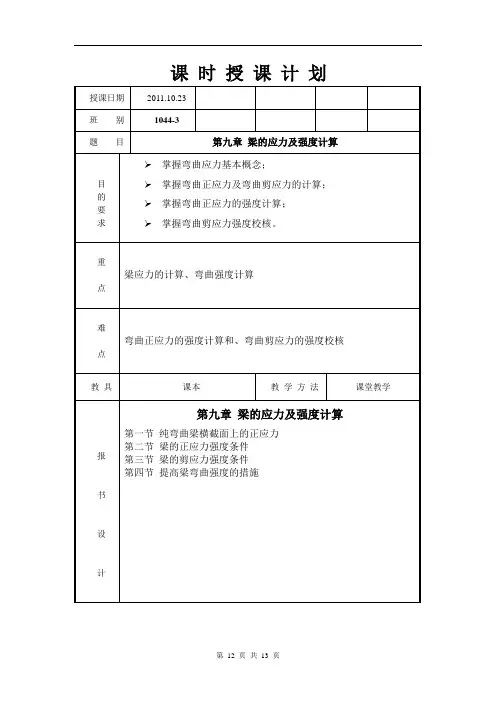

第 12 页 共 13 页 课 时 授 课 计 划
授课日期 2011.10.23
班 别 1044-3
题 目 第九章 梁的应力及强度计算
目
的
要
求 ➢ 掌握弯曲应力基本概念；
➢ 掌握弯曲正应力及弯曲剪应力的计算；
➢ 掌握弯曲正应力的强度计算；
➢ 掌握弯曲剪应力强度校核。
重
点
梁应力的计算、弯曲强度计算
难
点
弯曲正应力的强度计算和、弯曲剪应力的强度校核
教 具 课本 教 学 方 法 课堂教学
报
书
设
计 第九章 梁的应力及强度计算
第一节 纯弯曲梁横截面上的正应力
第二节 梁的正应力强度条件
第三节 梁的剪应力强度条件
第四节 提高梁弯曲强度的措施
第 12 页 共 13 页 教学过程：
复习：1、复习刚架的组成及特点。
2、复习平面静定刚架内力图的绘制过程。
新 课：
第九章 梁的应力及强度计算
第一节 纯弯曲梁横截面上的正应力
一、纯弯曲横梁截面上的正应力计算公式
平面弯曲时，如果某段梁的横截面上只有弯矩M，而无剪力Q = 0，这种弯曲称为纯弯曲。
1、矩形截面梁纯弯曲时的变形观察
现象：
（1）变形后各横向线仍为直线，只是相对旋转了一个角度，且与变形后的梁轴曲线保持垂直，即小矩形格仍为直角；
（2）梁表面的纵向直线均弯曲成弧线，而且，靠顶面的纵线缩短，靠底面的纵线拉长，而位于中间位置的纵线长度不变。
2、假设
第 12 页 共 13 页 （1）平面假设：梁变形后，横截面仍保持为平面，只是绕某一轴旋转了一个角度，且仍与变形后的梁轴曲线垂直。
中性层：梁纯弯曲变形后，在凸边的纤维伸长，凹边的纤维缩短，纤维层中必有一层既不伸长也不缩短，这一纤维层称为中性层。
中性轴：中性层与横截面的交线称为中性轴。
中性轴将横截面分为两个区域——拉伸区和压缩区。
注意：中性层是对整个梁而言的；
中性轴是对某个横截面而言的。
中性轴通过横截面的形心，是截面的形心主惯性轴。
