红外传感器的工作原理

红外循迹传感器工作原理

红外循迹传感器是一种应用广泛的传感器，它可以用于机器人的循迹、避障、避光等场合。其工作原理是利用红外线传感器感受地面上黑线与白地的反射率差异，从而控制机器人自动行走。接下来，我将详细介绍红外循迹传感器的工作原理。

一、红外线

红外线是一种电磁波，其波长长于可见光，频率低于可见光。人眼不能直接感知红外线，但许多热物体会主动辐射出红外线，因此红外线传感器被广泛应用于热成像、温度测量等领域。

红外循迹传感器主要由光电二极管和运算放大器构成。当红外线照射到地面上的黑线或白地面时，会发生不同程度的反射。红外循迹传感器可以探测这些反射光，并将其转化为电信号输出。黑线反射的光比白地面反射的光小，因此红外循迹传感器可以通过排除环境干扰，只检测地面上的黑线，从而控制机器人自动行走。

三、工作原理

当红外光源照射到地面上的黑线或白地面时，反射光线经过红外循迹传感器的光电二极管，产生微弱的信号电流。该电流信号经过放大、滤波等处理后，被转化为数字信号输出。由于黑色反射率低于白色反射率，因此检测到的黑线信号电压低于白线信号电压。通过设定一个阈值，当检测到的信号电压低于该阈值时，机器人会执行相应的行动指令。

在机器人的循迹控制系统中，通常会使用多个红外循迹传感器组合使用。两个传感器可以探测机器人左右两侧的黑线情况，进而控制机器人前进方向。多个传感器可以实现更加复杂的循迹控制策略，例如环形循迹、轨迹识别等。

四、总结红外循迹传感器广泛应用于机器人、自动化生产线等领域。在机器人的应用中，红外循迹传感器通常与电机、舵机、控制器等部件组合使用。在自动化生产线的应用中，红外循迹传感器可以用于检测物料的位置、实现物料输送等功能。

除了红外线，其它传感器也可以用于循迹控制。光电开关可以探测黑线和白线的颜色差异，从而控制机器人行走。超声波传感器可以检测机器人距离地面的高度，从而实现避障控制。红外循迹传感器具有响应速度快、功耗低、价格低廉、安装方便等优势，因此是循迹控制领域中应用最广泛的传感器之一。

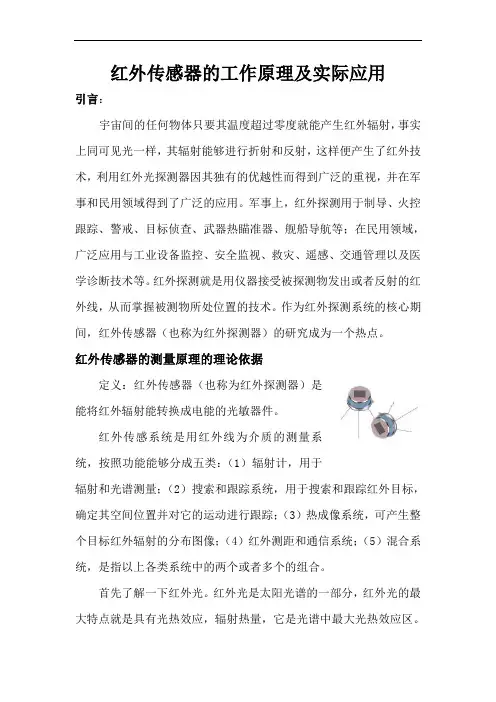

红外传感器的工作原理及实际应用

引言：

宇宙间的任何物体只要其温度超过零度就能产生红外辐射，事实上同可见光一样，其辐射能够进行折射和反射，这样便产生了红外技术，利用红外光探测器因其独有的优越性而得到广泛的重视，并在军事和民用领域得到了广泛的应用。军事上，红外探测用于制导、火控跟踪、警戒、目标侦查、武器热瞄准器、舰船导航等；在民用领域，广泛应用与工业设备监控、安全监视、救灾、遥感、交通管理以及医学诊断技术等。红外探测就是用仪器接受被探测物发出或者反射的红外线，从而掌握被测物所处位置的技术。作为红外探测系统的核心期间，红外传感器（也称为红外探测器）的研究成为一个热点。

红外传感器的测量原理的理论依据

定义：红外传感器（也称为红外探测器）是能将红外辐射能转换成电能的光敏器件。

红外传感系统是用红外线为介质的测量系统，按照功能能够分成五类：（1）辐射计，用于辐射和光谱测量；（2）搜索和跟踪系统，用于搜索和跟踪红外目标，确定其空间位置并对它的运动进行跟踪；（3）热成像系统，可产生整个目标红外辐射的分布图像；（4）红外测距和通信系统；（5）混合系统，是指以上各类系统中的两个或者多个的组合。

首先了解一下红外光。红外光是太阳光谱的一部分，红外光的最大特点就是具有光热效应，辐射热量，它是光谱中最大光热效应区。红外光一种不可见光，与所有电磁波一样，具有反射、折射、散射、干涉、吸收等性质。红外光在真空中的传播速度为3×108m/s。红外光在介质中传播会产生衰减，在金属中传播衰减很大，但红外辐射能透过大部分半导体和一些塑料，大部分液体对红外辐射吸收非常大。

不同的气体对其吸收程度各不相同，大气层对不同波长的红外光存在不同的吸收带。研究分析表明，对于波长为1～5μm、 8～14μm区域的红外光具有比较大的“透明度”。即这些波长的红外光能较好地穿透大气层。自然界中任何物体，只要其温度在绝对零度之上，都能产生红外光辐射。红外光的光热效应对不同的物体是各不相同的，热能强度也不一样。例如，黑体(能全部吸收投射到其表面的红外辐射的物体)、镜体(能全部反射红外辐射的物体)、透明体(能全部穿透红外辐射的物体)和灰体(能部分反射或吸收红外辐射的物体)将产生不同的光热效应。严格来讲，自然界并不存在黑体、镜体和透明体，而绝大部分物体都属于灰体。上述这些特性就是把红外光辐射技术用于卫星遥感遥测、红外跟踪等军事和科学研究项目的重要理论依据。

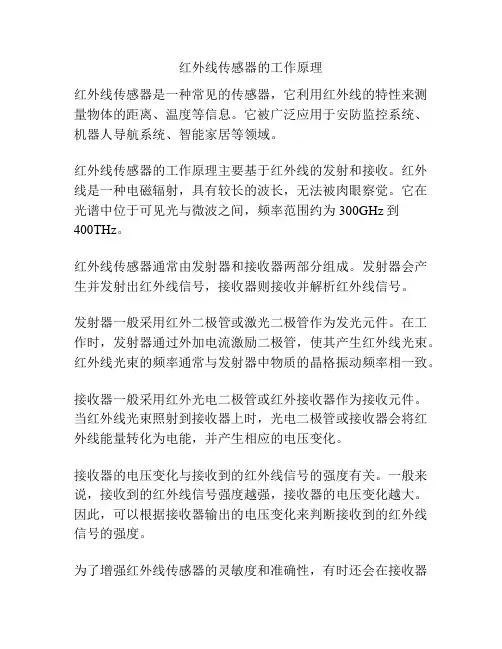

红外线传感器的工作原理

红外线传感器是一种常见的传感器，它利用红外线的特性来测量物体的距离、温度等信息。它被广泛应用于安防监控系统、机器人导航系统、智能家居等领域。

红外线传感器的工作原理主要基于红外线的发射和接收。红外线是一种电磁辐射，具有较长的波长，无法被肉眼察觉。它在光谱中位于可见光与微波之间，频率范围约为300GHz到400THz。

红外线传感器通常由发射器和接收器两部分组成。发射器会产生并发射出红外线信号，接收器则接收并解析红外线信号。

发射器一般采用红外二极管或激光二极管作为发光元件。在工作时，发射器通过外加电流激励二极管，使其产生红外线光束。红外线光束的频率通常与发射器中物质的晶格振动频率相一致。

接收器一般采用红外光电二极管或红外接收器作为接收元件。当红外线光束照射到接收器上时，光电二极管或接收器会将红外线能量转化为电能，并产生相应的电压变化。

接收器的电压变化与接收到的红外线信号的强度有关。一般来说，接收到的红外线信号强度越强，接收器的电压变化越大。因此，可以根据接收器输出的电压变化来判断接收到的红外线信号的强度。

为了增强红外线传感器的灵敏度和准确性，有时还会在接收器中加入信号放大器、滤波器等元件。这些元件能够对接收到的红外线信号进行增强和处理，使得传感器能够更好地检测和解析红外线信号。

红外线传感器的工作原理不仅仅局限于接收红外线信号，还可以利用红外线信号与物体的互动来测量物体的距离、温度等信息。

当红外线光束照射到物体表面时，会被物体吸收、反射或散射。根据物体对红外线的吸收、反射或散射程度，可以推测出物体的性质和状态。

例如，红外线温度传感器利用物体对红外线的吸收特性来测量物体的表面温度。温度越高，物体对红外线的吸收越强，因此传感器接收到的红外线信号强度也相应增加；反之，温度越低，物体对红外线的吸收越弱，传感器接收到的红外线信号强度也相应减小。

红外线传感器的工作原理非常简单且易于实现，但其应用领域却非常广泛。它可以用于检测物体的存在与否、测量物体的距离与方向、控制对象的移动等。而且由于红外线传感器对环境光的干扰较小，因此在光照条件变化较大的环境中仍能保持较高的准确性。

红外线感应开关原理

红外线感应开关原理主要利用红外线传感器感应周围物体的特性来实现物体的触发和开关操作。其基本原理如下所述：

1. 红外线传感器：红外线传感器是一种能够感应和接收红外线信号的装置。它通常由红外线发射器和接收器组成，发射器发射出红外线信号，而接收器接收并反馈通过物体反射或传输的红外线信号。

2. 发射和接收信号：红外线发射器会以一定频率发射红外线信号，这些信号在空气中传播。当有物体出现在红外线传感器的工作范围内时，这些物体会反射或透过一部分红外线信号，其中一部分信号会被红外线接收器接收到。

3. 信号检测与处理：红外线接收器接收到的信号会被传递给信号处理电路进行处理。在信号处理电路中，会对接收到的信号进行放大和滤波等操作，以便于后续的判断和处理。

4. 触发和开关操作：当接收到的红外线信号达到一定阈值时，信号处理电路会判断为触发信号，触发开关器件的操作。开关器件可以是继电器等电子元件，通过控制它们的通断状态实现开关的开闭操作。

5. 范围和调节：红外线感应开关的感应范围可以通过调节器件的安装位置和灵敏度来设定。一般来说，离红外线感应器越近的物体会产生更强的红外线反射信号，从而更容易被检测到。

综上所述，红外线感应开关通过红外线传感器感应和接收周围物体的反射或透过的红外线信号，经过信号检测与处理后，实现对开关器件的触发和开闭操作。这种原理使得红外线感应开关在自动控制和触发等方面广泛应用。
