红外线传感器的工作原理

红外线传感器工作原理和技术参数

人的眼睛能看到的可见光按波长从长到短排列，依次为红、橙、黄、绿、青、蓝、紫。其中红光的波长范围为～μm；紫光的波长范围为～μm。比紫光光波长更短的光叫紫外线，比红光波长更长的光叫红外线

最广义地来说，传感器是一种能把物理量或化学量转变成便于利用的电信号的器件，红外传感器就是其中的一种。随着现代科学技术的发展，红外线传感器的应用已经非常广泛，下面结合几个实例，简单介绍一下红外线传感器的应用。

人体热释电红外传感器和应用介绍

被动式热释电红外探头的工作原理及特性：

一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号。

1)这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。

2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。

3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。

4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。

5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。

在电子防盗、人体探测器领域中，被动式热释电红外探测器的应用非常广泛，因其价格低廉、技术性能稳定而受到广大用户和专业人士的欢迎。

*******************************************************************************

*******************************************************************************

-红外线测距传感器工作原理：

红外测距传感器利用红外信号遇到障碍物距离的不同反射的强度也不同的原理，进行障碍物远近的检测。红外传感器的的测距基本原理为发光管发出红外光，光敏接收管接收前方物体反射光，据此判断前方是否有障碍物。根据发射光的强弱可以判断物体的距离，它的原理是接收管接收的光强随反射物体的距离而变化的，距离近则反射光强，距离远则反射光弱。

汽车距离测量系统：

利用红外线测距传感器测量与前后两车之间的距离或者测量车倒车时与墙之间的距离。具体测量车与其他障碍物之间的范围为20cm~100cm。在车尾装一个红外测距传感器。主要工作于露天停车场或者室内停车场。

组成框图：

电路显 单片机 A/D转换 调理电路 红外线测距传感器

电压距离公式

光电传感器工作原理（红外线光电传感器原理）

文章发表于：2007-12-19 11:37

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

光电传感器在一般情况下，有三部分构成，它们分为：发送器、接收器和检测电路。

发送器对准目标发射光束，发射的光束一般来源于半导体光源，发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射，或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面，装有光学元件如透镜和光圈等。在其后面是检测电路，它能滤出有效信号和应用该信号。

此外，光电开关的结构元件中还有发射板和光导纤维。

三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成，能够使光束准确地从反射板中返回，具有实用意义。它可以在与光轴0到25的范围改变发射角，使光束几乎是从一根发射线，经过反射后，还是从这根反射线返回。

分类和工作方式

⑴槽型光电传感器

把一个光发射器和一个接收器面对面地装在一个槽的两侧的是槽形光电。发光器能发出红外光或可见光，在无阻情况下光接收器能收到光。但当被检测物体从槽中通过时，光被遮挡，光电开关便动作。输出一个开关控制信号，切断或接通负载电流，从而完成一次控制动作。槽形开关的检测距离因为受整体结构的限制一般只有几厘米。

⑵对射型光电传感器

若把发光器和收光器分离开，就可使检测距离加大。由一个发光器和一个收光器组成的光电开关就称为对射分离式光电开关，简称对射式光电开关。它的检测距离可达几米乃至几十米。使用时把发光器和收光器分别装在检测物通过路径的两侧，检测物通过时阻挡光路，收光器就动作输出一个开关控制信号。

⑶反光板型光电开关

把发光器和收光器装入同一个装置内，在它的前方装一块反光板，利用反射原理完成光电控制作用的称为反光板反射式(或反射镜反射式)光电开关。正常情况下，发光器发出的光被反光板反射回来被收光器收到；一旦光路被检测物挡住，收光器收不到光时，光电开关就动作，输出一个开关控制信号。 ⑷扩散反射型光电开关

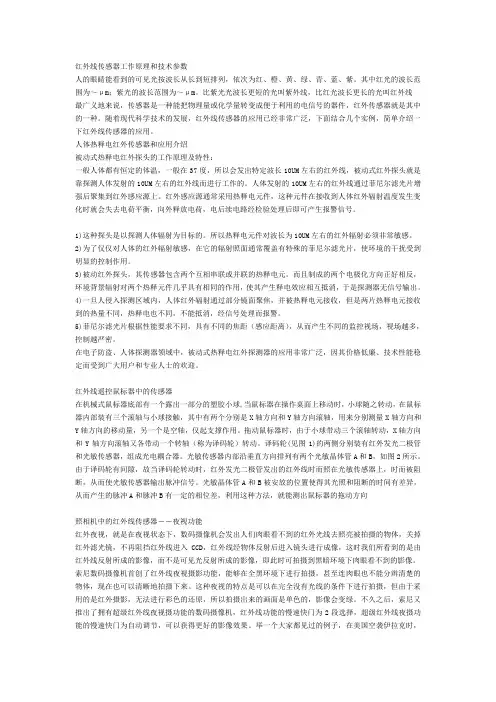

红外线传感器匚作原理和技术参数

人的眼睛能看到的可见光按波长从长到短排列，依次为红.橙.黄.绿、青、蓝、紫。其中红光的波长范 鬧为0.62~0.76pm：紫光的波长范圉为0・38~0.46pm。比紫光光波长更短的光叫紫外线，比红光波长见 长的光叫红外线

最广义地來说.传感器是一种能把物理址或化学址转变成便于利用的电信号的器件.红外传感器就是其中 的一种°随着现代科学技术的开展.红外线传感器的应用已经非常广泛，下而结合几个实例，简収介绍一 下红外线传感器的应用。

人体热释电红外传感器和应用介绍

被动式热释电红外探头的工作原理及特性：

一般人体都有恒定的体溫，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就 是靠探测人体发射的10UM左右的红外线而进展匸作的。人体发射的10UM左右的红外线通过菲尼尔滤光 片增强后聚集到红外感应源上。红外感应源通常采用热释电元件.这种元件在接收到人体红外辐射温度发 生变化时就会失去电荷平衡.向外释放电荷，电后续电路经检验处理后即可产生报警信号。

1） 这种探头是以探测人体辐射为目标的。所以热释电元件对波长为10UM左右的红外辐射必须非常敬感。

2） 为了仅仅对人体的红外辐射敏感.在它的辐射照面通常覆盖有持殊的菲尼尔滤光片，使环境的干扰受到 明显的控制作用。

3） 被动红外探头.其传感器包含两个互相串联或并联的热释电元。而且制成的两个电极化方向正好相反. 环境背景辐射对两个热祥元件几乎具有一样的作用.使其产生释电效应相互抵消.于是探测器无信号输出。

4） 一旦人侵入探测区域内.人体红外辐射通过局部镜而聚焦，并被热释电元接收.但是两片热释电元接收 到的热量不同，热释电也不同，不能抵消.经信号处理而报警。

5） 菲尼尔滤光片根据性能要求不同.具有不同的焦距（感应距离）.从而产生不同的监控视场.视场越女. 控制越严密。

在电子防盗、人体探测器领域中.被动式热释电红外探测器的应用非常广泛，因其价格低廉.技术性能稳 定而受到广阔用户和专业人士的欢送。
